低压无功补偿
低压无功补偿
作者：侯正河
低压无功补偿装置
术语：
涌流：电容器组投入电网时的过渡过电流。
电抗率：串联电抗器的感抗与并联电容器的容抗之比，以百分数表示。
放电器、放电元件：装在电容器内部或外部的，当电容器从电源脱开后能将电容 器端子间的电压在
规定时间内降低到规定值的设备或元件。
剩余电压：单台电容器或电容器组脱开电源后，电容器端子间或电容器组端子间 残留的电压。
放电容量：放电器允许连接的电容器组的容量。
接入电网要求：
安装地点和装设容量，应根据分散补偿和降低线损的原则设置。补偿后的功率因 数应符合现行国
家标准《全国供用电规则》的规定。（一般不低于 0.9）
无功补偿的作用：
功率因数低，电源设备的容量得不到充分利用，负载功率因数越低。通过变压器 送出的有功功率就
越小，有相当大的一部分功率在电源和负荷之间来回传输，这部分功率 不能做有用功，变压器不能被充分利
用。其次功率因数偏低，在线路上会产生较大的压降 和功率损耗。线路压降增大则负载电压降低，有可能使
负载工作不正常，线路上的功率损 耗增大就会造成电能的浪费。
补偿方式：
集中补偿：电容器组集中安装在总降压变电所 6〜10kV母线上，提高整个变电所
的功率因数，这样可减少高压线路的无功损耗，提高变电所的供电电压质量。
分组补偿：电容器组安装在终端变电所的高压或低压线路上。
就地补偿：将电容器安装在感性负载附近，就地进行无功补偿。
静态补偿：电容柜的控制器测出电路的功率因数并决定要补偿的电容器，并投入 电容器补偿，需要
一定的时间。特别是某个或几个电容器从电路中切除后需要有一定的时 间间隔进行放电，才可以再次投入。
有的负载变化快，这时电容器的切除、投入的速度跟 不上负载的变化，所以称为静态补偿。
静态补偿的优点：价格低，初期的投资成本少，无漏电流。
缺点：涌流大，即使采用了限流接触器，涌流仍可达到电容器工作电流的十几倍。 寿命短，故障
多，维修费用多。
动态补偿：采用可控硅控制电容器的接入和切除，选择电路上电压和电容器上电 压相等时投入、切
除，此时流过可控硅和电容器的电流为零。解决了电容投入时的涌流问 题。
动态补偿的优点：无涌流，无触点，使用寿命长，维修少，投切速度快
（w
20m®
缺点：价格高，发热严重，耗能，有漏电流。
低压并联电容器装置配置
1
． 总回路刀开关和分回路交流接触器或功能相同的其它的元件。
2
． 操作过电压保护用避雷器。
3
． 短路保护用熔断器。
4
． 过载保护用热继电器。（装设谐波超值保护时可不装）
5
． 限制涌流的限流线圈。（交流接触器或电容器本身具备限制涌流的功能时可 不装）
6
． 放电元件。
7
． 谐波含量超限保护，自动投切控制器、保护元件、信号和测量表计等配套元 件。
电器和导体的选择： 并联电容器装置的总回路和分组回路的电器和导体的稳态过电流，应为电容
器组 额定电流的 1.35 倍。
1 ． 刀开关：额定电流不能小于电容器组额定电流的 1.35 倍。 接触器： 型号含义： CJ 19-
□□ □□ 常闭辅助触头数 常开辅助触头数
基本规格代号以额定发热电流表示
设计序号
交流接触器
参数名称 CJ9-25 CJ19-32 CJ19-43 CJ19-63 CJ19-95 电寿命 (万次
) 10 10 10 10 10
额定电流 Ie(380V)A 17 23 29 43 63 可控电容器容量
(kvar) 220V 6 9 10 15 22 380V 12 18
20 30 40
额定绝缘电压
(V) 500 500 500 500 500
抑制涌流能力
20Ie 20Ie 20Ie 20Ie 20Ie
动作条件 吸和 ( 85% ~ 110% ) Us 释放 : ( 20% ~ 75% ) Us 线圈功率
(VA)
起动 / 保持
70/8 110/11 110/11 200/20 200/20
辅助触头控制容量 Ac - 5 360VA De -
13 33W
重量
(kg) 0.44 0.63 0.64 1.4 1.5
型号及其含义
B □ C
派生接触器代号(切换电容器式)
基本规格代号
交流接触器
型号
B25c B30c B50c B63c B75c
使用类别A c -
6 b
额定工作电压 (V) 380V 额定工作电流 (A) 22 30 50 63 75 约定发热电流
(A) 40 45 95 95 95
额定控制电容量 kvar 15 20 30 40 50 吸引线圈消耗功率 起动 / 吸持
85 175
10 20
U/Ue 1
操作频率(次
？
h-1) 120
电寿命次 104 机械寿命次
105
2. 避雷器 :
应选用无间隙金属氧化物避雷器。
3. 熔断器：不应小于电容器额定电流的 1.43 倍并不宜大于额定电流的 1.55
倍。
4. 热继电器：电容器额定电流的 1.35
倍。
5.
限流线圈：额定电流不应小于所连接电容器的额定电流，其允许过电流值不应 小于电容器组
的最大过电流值。
6. 放电元件： 放电性能应满足电容器组脱开电源后在 3
分钟内将电容器组上的剩 余电压降至
50V
以下。
7.
自动投切装置等
JKL
型通过检测无功电流控制电容器投切
JKW
型通过检测无功功率控制电容器投切 低压并联电容器装置应具有电流表、电压表功率因数
表及投入和切除信号。
8.
低压电容器：采用自愈式电容器。 补偿容量的选择 变电所里的电容器安装容量当不具备设计
计算条件时电容器安装容量可按变压器 容量的 10% ~ 30% 确定。
如已知补偿前的功率因数 cos 0、补至0.9或0.95查表可以查到每 kw负荷需补
电容的系数再乘以负荷千瓦数作为需要补的电容器的千乏数。
电动机容量和电容器容量对照表
Pn （ kw） 300 185 110 75 50 40 30 22 13 10 7.5
Qc （kvar ） 96 64 42 28 16 14 10 8 6 4 4
Qc/ Pn 0.32 0.35 0.38 0.37 0.32 0.35 0.33 0.36 0.46 0.4 0.53
几种负荷的功率因数值
负载类型 功率因数
半载 满载
异步电动机（ <100kw） 0.6 0.8 异步电动机（ 250kw） 0.8 0.9 造纸工业
0.5 0.8
化工设备
0.75 0.85
钢铁设备
0.6 0.85
塑胶工业
0.6 0.75
轧钢设备
0.3 0.75
感应炉
0.2 0.69
电弧炉
0.6 0.8
水泥厂
0.75 0.85
交流电弧及点焊机
0.35 0.4
电容器安装注意事项：
电容器间距不小于 30mm对地不小于
参考文献 : 低压电器和低压开关柜 （ 曹金根、金佩琪 编著） 并联电容器装置设计规范
GB50227-95
20mm
。
10kV配电网低压侧无功补偿常见的问题及解决办法
10kV配电网低压侧无功补偿常见的问题及解决办法10kV配电网低压侧无功补偿是指在配电网的低压侧进行无功补偿，旨在提高电网的功率因数，改善供电质量，降低电能损耗。
这一过程中常常会遇到一些常见的问题，下面我将逐一介绍并提供相应的解决办法。
问题一：无功补偿装置容量选取不合理解决办法：在进行无功补偿装置的容量选取时，需考虑到负载情况、电源容量和电压波动等因素，以保证无功补偿装置能够提供足够的无功功率补偿。
通常可以通过现场实测、负荷测算和数据分析等方法确定合理的容量。
问题二：过补偿或欠补偿解决办法：过补偿是指无功补偿装置提供的无功功率超过了负载所需的无功功率，而欠补偿则相反。
对于过补偿问题，可以通过增加负载或减小无功补偿装置的容量来解决。
对于欠补偿问题，可以增加无功补偿装置的容量或添加新的无功补偿装置来提供更多的无功功率。
问题三：无功补偿装置投入与退出时电流突变问题解决办法：无功补偿装置投入或退出时，会引起电流的突变，可能对电网产生不利影响。
为解决这一问题，可以采取逐步投入或退出的方式，即先进行较小容量的投入或退出，再逐渐增加或减少容量，以平稳过渡，并控制所产生的突变电流。
问题四：电容器老化和故障解决办法：电容器作为无功补偿装置的核心部件，其老化和故障可能会导致补偿效果降低甚至失效。
为避免这一问题，可以定期进行电容器的运行状态检查和维护，如观察电容器的外观、测量电容值、检查电容器内部元件的连接情况等，及时发现和更换老化或故障的电容器。
问题五：电容器并联无序问题解决办法：当多台电容器并联补偿时，如果连接方式不正确，可能会导致电容器并联无序，引起电流异常增大或频闪。
为避免这一问题，应确保电容器的连接方式正确无误，并采取合理的并联方式，如采用间隔连接器或电容器组，以确保电流分布均匀和电容器运行稳定。
10kV配电网低压侧无功补偿常见的问题及解决办法包括无功补偿装置容量选取不合理、过补偿或欠补偿、无功补偿装置投入与退出时电流突变问题、电容器老化和故障，以及电容器并联无序问题。

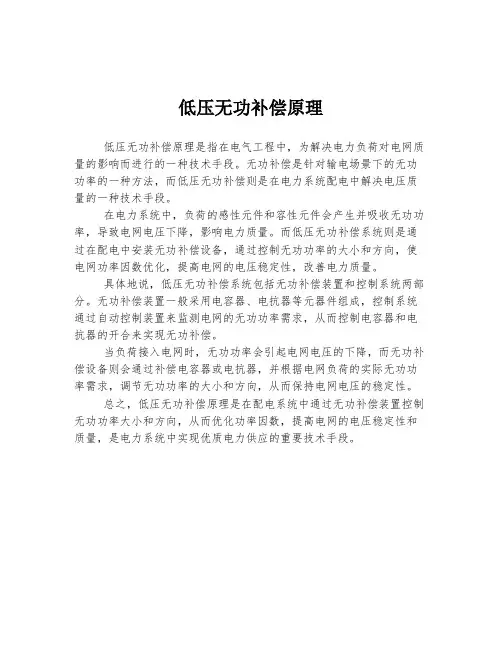

低压无功补偿原理
低压无功补偿原理
低压无功补偿原理是指在电气工程中，为解决电力负荷对电网质量的影响而进行的一种技术手段。
无功补偿是针对输电场景下的无功功率的一种方法，而低压无功补偿则是在电力系统配电中解决电压质量的一种技术手段。
在电力系统中，负荷的感性元件和容性元件会产生并吸收无功功率，导致电网电压下降，影响电力质量。
而低压无功补偿系统则是通过在配电中安装无功补偿设备，通过控制无功功率的大小和方向，使电网功率因数优化，提高电网的电压稳定性，改善电力质量。
具体地说，低压无功补偿系统包括无功补偿装置和控制系统两部分。
无功补偿装置一般采用电容器、电抗器等元器件组成，控制系统通过自动控制装置来监测电网的无功功率需求，从而控制电容器和电抗器的开合来实现无功补偿。
当负荷接入电网时，无功功率会引起电网电压的下降，而无功补偿设备则会通过补偿电容器或电抗器，并根据电网负荷的实际无功功率需求，调节无功功率的大小和方向，从而保持电网电压的稳定性。
总之，低压无功补偿原理是在配电系统中通过无功补偿装置控制无功功率大小和方向，从而优化功率因数，提高电网的电压稳定性和质量，是电力系统中实现优质电力供应的重要技术手段。
低压谐波抑制无功补偿
低压谐波抑制无功补偿低压谐波抑制无功补偿是一种用于改善低压供电系统质量的技术手段。
低压谐波抑制无功补偿系统可以有效降低系统谐波电流含量，改善电网电压波动，提高供电质量，保障电力设备的正常运行。
在低压供电系统中，负载设备使用非线性电器会产生谐波电流。
谐波电流会导致电压波动，加剧线损，影响供电质量。
同时，大量无功功率的消耗也会导致电网的能效下降。
因此，需要采用谐波抑制和无功补偿的技术手段来解决这些问题。
谐波抑制是指通过采用谐波滤波器等设备来降低谐波电流的含量。
谐波滤波器可以选择性地滤除特定频率的谐波电流，从而降低谐波电压并减小波动。
谐波滤波器通常由电容、电感和电阻等组成，可以消除主要谐波成分，并提高系统的功率因数和功率质量。
无功补偿是指通过安装无功补偿装置来消除或降低系统中产生的无功功率。
无功补偿装置通常采用电容器或电容器组。
电容器能够提供无功电流，与负载电流相抵消，从而实现无功功率的平衡。
无功补偿装置可以有效提高电网的功率因数，降低线损，减少电网的无效功率消耗，提高系统的能效。
低压谐波抑制无功补偿系统的设计和安装需要考虑多个因素。
首先，需要对供电系统的电流和电压波形进行谐波分析，确定谐波含量和频率成分，以便正确选择并安装相应的谐波抑制和无功补偿设备。
其次，需要对系统的负载特性进行评估，了解负载设备的运行状态和谐波电流的产生机制，以便采取相应的措施来减小谐波电流的产生。
最后，需要对设备的运行和可靠性进行评估，确保系统在长期运行中具有稳定性和可靠性。
综上所述，低压谐波抑制无功补偿技术是提高低压供电系统质量的一种重要手段。
通过采用谐波滤波器和无功补偿装置，可以有效降低谐波电流的含量，改善电网电压波动，提高供电质量，保证电力设备的正常运行。
在设计和安装过程中需要综合考虑谐波特性、负载特性和设备的可靠性，以确保系统的稳定性和可靠性。
这将为低压供电系统的运行提供有力的支持。

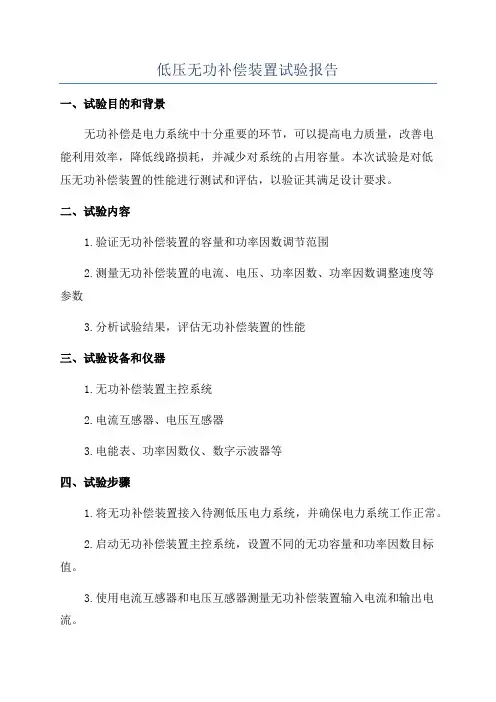

低压无功补偿装置试验报告
