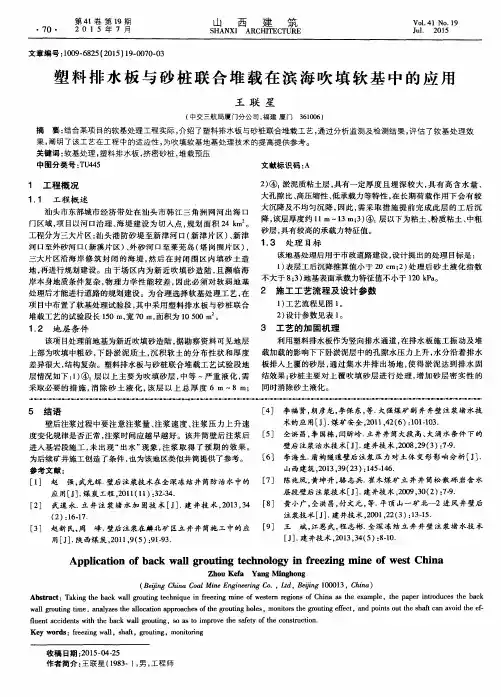

塑料排水板与砂桩联合堆载在滨海吹填软基中的应用
塑 料 排 水 板 与 砂 桩 联 合 堆 载 在 滨 海 吹 填 软 基 中 的 应 用
王 联 星
（ 中 交 三航 局 厦 门 分 公 司 ， 福建 厦 门 ３ ６ １ ０ ０ ６）
摘
要： 结合 某项 目的软基处理工程实际 ， 介 绍了塑料排水板 与砂桩联合 堆载 工艺 ， 通过 分析 监测及检测结 果 ， 评估 了软基 处理效
地， 再进 行规划建设 。由于场 区内为新 近 吹填砂 造 陆 ， 且 濒 临海 １ ） 表层工后沉降推算值小 于 ２ ０ ｃ ｍ； ２ ） 处 理后砂 土液 化指数
１Ｊ １ｊ １Ｊ １Ｊ
； ３ ） 地基表面 承载 力特征值不小于 １ ２ ０ ｋ Ｐ ａ 。 岸本身地质条件 复杂 ， 物 理力 学性 能较差 ， 因此必 须对 软弱 地基 不大 于 ８ 处理后才能进行道路 的规划建设 。为合 理选择 软基处 理工 艺 ， 在 ２ 施 工工 艺流 程及 设计 参数 项 目中布置 了软基处 理试验段 ， 其 中采用 塑料排水板 与砂 桩联合
李福贤 ， 朗彦龙 ， 李保 东， 等． 大强煤矿 副 井井壁 注浆堵水技
术的应 用［ Ｊ ］ ． 煤矿安全 ， ２ ０ １ １ ， ４ ２ （ ６ ） ： １ ０ １ ・ １ ０ ３ ．
仝洪 昌， 李 国栋 ， 闫昕岭． 立 井井筒大段 高 、 大 涌水条件下 的 壁后注浆治水技 术［ Ｊ ］ ． 建 井技 术 ， ２ ０ ０ ８ ， ２ ９ （ ３ ） ： ７ ． ９ ． 李海 生． 盾构隧道壁后注 浆压 力对 土体 变形影 响分 析 ［ Ｊ ］ ． 山西建 筑， ２ ０ １ ３ ， ３ ９ （ ２ ３ ） ： １ ４ ５ — １ ４ ６ ． 陈兆凤 ， 黄坤升 ， 骆 志兵． 崔木煤 矿立 井 井筒松散 砾 岩含 水 层段壁后 注浆技 术［ Ｊ ］ ． 建井技 术 ， ２ ０ ０ ９， ３ ０ （ ２ ） ： ７ ＿ ９ ． 黄 小广 ， 全洪昌。 付文元 ， 等． 平 顶 山一 矿北－ ＿ ２进 风 井壁后
港口软基处理工程中塑料排水板堆载预压法的应用探析
港口软基处理工程中塑料排水板堆载预压法的应用探析摘要：随着近年来我国港口工程建设的飞速发展，许多大型港口工程都需要建造在饱和粘土或粉土组成的软土地基上，这些软土地基都具有含水率大、压缩性高、渗透性低和强度较弱等特点，需要经过预先加固处理才能使地基承载力满足上部结构的要求。
根据施工期现场监测实践，通过塑料排水板堆载预压对港口工程软土地基进行处理，显著地改善了软弱土层的排水固结过程，在上部荷载和塑料排水板的共同作用，使得软土层的孔隙水压力的消散过程明显加快，从而提高了软土地基的承载能力，进而达到设计预期的效果。
关键词：港口工程；软基处理；塑料排水板；堆载预压法随着我国沿海地区的迅速发展，水运工程港口码头及附属设施的大规模开发建设，塑料排水板处理软土基础的技术有着不会产生震动及噪声污染，也无任何工业排放，且不会对周围水体及陆域环境产生不良影响的优点，在今年后的港口工程软基处理应用中有着广阔的应用前景。
1. 堆载预压法的基本原理堆预压法是通过利用插板机在压缩性高、含水量和孔隙比大的软土地基中插设有良好透水性的塑料排水板，形成竖向排水通道和铺设较厚的砂垫层形成水平排水通道，然后再通过在沙垫层上逐步施加定量预压载荷，在软基中慢慢产生相应的附加应力，由于附加应力和孔隙水应力引起的超孔隙水压力逐渐减小，塑料排水板和沙垫层帮助孔隙水逐渐排出，导致孔隙水在软土地基中含量也慢慢减少，从而使土体密度增加，最终使软土地基承载力得到加强。
从堆载预压法的排水固结过程和原理来看，在其过程中始终伴随着土体的固结、压缩以及土体强度变化的过程，而这个过程主要由排水系统和加压系统两部分共同组合而完成。
1.1 堆载预压法的排水系统由竖向排水井（普通砂井或塑料排水板）和水平排水砂垫层组成的排水系统的设置，会使得原有软土地基的排水的能力件逐渐改变，土中的孔隙水的排出通道和排水距离也随首发生不同程度的改变。
一般当对施工进度无要求，土层不厚且渗透性好时可仅做水平排水砂垫层后直接进行加载，孔隙水会透过砂垫层排出，从而达到加固的目的；在软土层很厚且为渗透性差的软粘土时，就需要通过的设置砂井或塑料板等竖向排水通来加速软土中的孔隙水的排出，再在其上铺设水平砂垫层，最后加载。
塑料排水板真空预压施工技术
塑料排水板真空预压施工技术关敬文（广西路桥总公司）摘要：塑料排水板真空堆载预压法，是将带状特制的塑料排水板用插扳机将其插入软弱土层中，组成垂直和水平排水体系，然后在地基表面堆载预压，同时用真空离心泵抽水，使真空膜下的真空度达到85Kpa以上，并保持一定的天数，使土中孔隙水沿塑料板的沟槽上升溢出地面，从而提高地基强度和减少建筑物建成后的沉降量。
本文结合实际施工经验，将此工艺流程做一详细表述。
关键词：塑料排水板；真空预压；施工技术一、原理介绍塑料排水板真空预压法就是以大气压力作为预压荷载，在需要加固的软黏土地基内设置塑料排水板，然后在地面铺设砂垫层，其上覆盖一层复合土工布，再铺设两层土工膜，土工膜同时埋入加固区四周密封沟中，使砂垫层与大气隔绝，通过埋设于砂垫层中的吸水管道，用真空装置进行抽气，将膜内空气和孔隙水逐渐排出，因而在膜的内外就产生了一定大气压差（即真空度）；这部分气压差，以及塑料排水板与土体之间渗透系数的显著差别，就会导致砂垫层与土体，砂垫层与塑料排水板，以及土体与排水板之间的排水作用，这种排水作用逐渐将膜内外的气压差转换为地基上的有效荷载．同时这种排水固结作用不会导致剪应力增加，地基也不会产生剪切破坏．在抽气过程中，土体内总应力将不发生变化，排水后土体内孔隙水压力的降低值等于土体内有效应力的增加值，从而随着有效应力的增加，地基得到有效固结（图1）．二、施工实例本工程位于浙江省余姚市谭家岭东路延线，软基处理面积：17955㎡；处理深度：27m-10m；软基处理形式：采用塑料排水板真空联合堆载预压处理。
地质概况：本工程场地属冲海积平原，地形平坦，地貌类型单一。
全线均为软土地基，全线除河塘外地表有硬壳层分布，厚度0. 5-1.20m，以下为高压缩性软土层，厚度变化较大，一般为11-19m，性质较差；接着为硬土层，厚度一般为3.80-8.0m；以下为薄层状软弱粘性土夹亚砂土，性质较差。
下部有碎石层，主要分布在余姚江两岸，底部为风化基岩，岩性两岸不同，东岸为硬质凝灰岩，西岸有凝灰岩，也有泥质粉砂岩。
堆载预压排水固结工艺讲解(清楚明了)[详细]
![堆载预压排水固结工艺讲解(清楚明了)[详细]](https://img.taocdn.com/s3/m/2cf3ec3dcc22bcd126ff0cce.png)
第四章 预压法(排水固结法) 第五节 施工过程监测和质检
一 施工过程监测
排水固结法的施工观测是保障安全施工和有效加固地基的重 要手段，施工当中常进行的观测和检测项目包括：孔隙水压力观 测、沉降观测、边桩水平位移观测、地基土物理力学指标检测。
1 孔隙水压力观测
2) 垫层要求。垫层砂料应保证具有较好的透水性，一般选用中粗 砂，黏粒含量不宜大于3％，无杂质和有机质混入，其渗透系数宜 大于1×10-2cm／s。排水砂垫层的厚度首先要满足及时排水的要求， 有时还起到持力层的作用，规范要求其厚度不应小于500mm。 3)施工方法。砂垫层施工方法根据场地的地基土条件而定，主要有 如下几种情况和相应施工方法，如表4-4-4所示。
使应力轨迹始终位于破坏包线以下，可避免地基发生剪切破坏。
图4-5-2(a)
图 4-5-2(b)
2) u／P比值控制法 一些工程实践经验表明，堆载预压加压过程中，如果加压过快
可导致地基失稳，必须控制地基中孔隙水压力u和荷载P之比小于某 一定值，可避免造成地基失稳，一般控制二者比值u／P <0.5～0.6。
圆顶点的连线)和应力途径。
图4-5-2中，L1点为地基某测点的天然应力状态，施加第一级荷载后，有 效应力轨迹为曲线L1-Lՙ1 ；Lՙ1点到达破坏以前停止加荷，经过一段时间停歇， 孔隙水压力逐渐消散，有效应力增大至L2点，然后施加第二级荷载，应力轨 迹至Lՙ2点，停止加荷，使孔隙水消散。继续施加下级荷载时，作同样的处理，
硬透水膜塑料 带
梯形槽塑料 带
无纺布螺旋孔排水 带
△槽塑料带
无纺布柔性排水 带
SCVD1塑性带
滤膜 板芯
SCVD2塑性带
滨海区软弱地基处理设计
科技创新曹妃甸工业区某蓄水池面积19.84万m2，蓄水池总容积94.6万m3，有效容积90万m3。
池区设计底高程0.0m，基础换填高程-1.5m。
蓄水池长342m、宽324m，挖深6m，基坑自堤顶至基础底面总高9.5m。
蓄水池工程位于滨海滩涂区，场区利用滩涂采用吹填砂土造地形成，表层为人工吹填砂，下部为高压缩性的淤泥质黏土、粉砂、壤土、砂壤土互层结构，存在地震液化、岸坡稳定性差、地基变形大等问题。
1.工程区地质条件及存在问题曹妃甸一带为滦河三角洲平原海岸，内侧大陆岸线为沿滦河古三角洲前沿发育的冲积、海积平原，潮滩发育。
工程区内分布的地层岩性依次为：表层为人工吹填砂壤土和粉砂的混合土(mlQ4)；第四系全新统和上更新统陆相、海相沉积(alQ3)的壤土、砂壤土、粉砂。
工程区地震动峰值加速度0.15g，地震基本烈度7度。
场区地面高程4.21m~4.76m，蓄水池围堤坐落在人工吹填土上，下部为海相沉积层，存在地基承载力低、岸坡稳定性差、地基沉降变形严重和砂土液化等主要工程地质问题。
人工吹填土、海相沉积的淤泥质土层等土层结构疏松，淤泥质壤土大部呈流塑、软塑状态，属高压缩性土。
场区地下水埋深较浅，地下水对工程施工及运行安全影响大，需采取措施降地下水，保障施工干场作业和运行期堤坡安全。
地基中的砂土层呈饱和状态，液化指数1.93~20.91，大部为中等液化，局部为严重液化，液化深度范围在3.5m~ 11.9m之间，需采取消除地震液化的处理措施。
2.地基处理方案及比选根据工程特点和场区工程地质条件，适用于本场区消除地基液化、加速土体固结减小变形、增强岸坡稳定性常用的处理措施有振冲法、排水强夯法、真空预压法、混凝土框格围封法等，考虑到吹填区吹填料的不均匀性，围封法的混凝土地下连续墙和横隔连系墙容易造成围堤剪切变形，不利于堤身整体稳定性，结合工程特点，对振冲法复合地基、排水强夯法、真空预压法等3种方法进行比较。
2.1振冲法震冲法利用振动、冲击或水冲等方式，把砾、碎石、无害建筑废料等挤入土中，混合填料形成大直径密实桩体，依靠桩的挤密置换和施工过程中的振动作用使桩周土密实度增加，提高地基承载力，降低压缩性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某滨海项目软土地基塑料排水板+堆载预压处理技术【摘要】本文以某滨海项目软土地基处理为例，介绍了塑料排水板+堆载预压技术在深厚淤泥层软土地基的应用。
【关键词】软土地基塑料排水板堆载预压
中图分类号：tu4文献标识码：a 文章编号：
1、工程概况
广东省湛江市第十四届省运会主场馆项目由体育场、体育馆、综合球类馆、游泳跳水馆和室外工程组成，场区范围原为滩涂地，场区范围内存在较厚的淤泥层。
淤泥呈灰黑色，饱和，流塑～软塑，含腐殖质，稍有臭味，粘性较好，该层一般下部含较多细中砂和腐木碎屑，局部夹杂薄层粉细砂。
淤泥层含水量约为68%，层厚最大为10m。
2010年10月从原－1.0m～＋4.5m高程吹填砂至现＋4.5m 高程左右。
经勘查钻孔揭露的地质情况，上部土层性质较差，作为天然基础难以满足运动场地，道路、停车场、广场等要求，需要进行地基处理。
处理面积29万m2。
2、地基处理技术要求
（1）使用荷载
1）运动场地与体育场馆区域： 30kpa
2）场区道路、停车场：20kpa
3）绿化带、广场区域:5kpa
（2）工后残余沉降
1）运动场地与体育场馆区域：≤ 30cm
2）场区道路、停车场：≤ 30cm
3）绿化带、广场区域：不作具体工后沉降控制要求。
（3）地基承载力
停车场、运动场交工面处地基承载力≥120kpa。
3、场区软基处理方案
本工程分为两类区域：桩基保护区（bh区）、堆载区（dz区）。
桩基保护区（bh区）和堆载区（dz区）软基处理方法为：堆载预压+塑料排水板使软地基排水固结。
堆载预压+塑料排水板处理的主要流程如下：施工准备→铺设砂垫层→排水板施工→堆载预压→施工监测→卸载。
4、中粗砂垫层施工
砂垫层施工前先平整施工场地，使表面平整，无明显坑洼。
淤泥段在场地回填砂垫层之前在地面上铺设1层40kn/m编织土工布以及1层三向土工格栅，然后开始摊铺中粗砂垫层。
对于淤泥过厚埋深较浅的地段，先挖掉一部分淤泥运出施工场地，用中粗砂回填，然后铺设土工布宽出淤泥范围8～10m，再铺设1层三向土工格栅，填中粗砂至设计高程。
在填砂区按照现场情况设置土便道，使得插板机及塑料排水板顺利运往插板区域。
施工区域内设置5m×5m方格控制桩，用汽车把砂运至现场，80m 范围内用推土机推送整平，80m以外采用泵旋方法将中粗砂送至填筑区，由远及近分段施工。
中粗砂垫层摊铺采用推土机和前置式装载机同时人工配合分层摊铺，每级填筑，表面时严格控制砂垫层的
顶面高程。
要求摊铺中粗砂垫层表面平整。
施工要求：
⑴砂垫层覆盖范围不小于设计范围。
⑵中粗砂容重不小于17kn/m3，含泥量≤5%；渗透系数不小于1×10-2cm/s。
⑶顶面高程每100m2允许偏差﹢30mm，－20mm，厚度每100m2允许偏差±h/10mm。
⑷砂垫层有污染的应及时处理，表面平整且无明显尖锐物，尽量避免扰动软弱土层表面。
⑸砂垫层顶面高程dz区和bh区控制在＋5.0m，但是填砂厚度不小于70cm。
5、塑料排水板施工
塑料排水板采用spb-b型，正方形布置、间距为1m，排水板要求插穿⑤1层粘土层底。
单根塑料排水板打设长度最长为19.82m分布在dz22区，最短为8.9m分布在dz13区。
塑料排水板宽100mm，厚不小于4mm，规格、质量和排水性能符合《水运工程塑料排水板应用技术规范》（jts206-1-2009）的各项指标。
塑料排水板技术指标见下表。
表1塑料排水板技术指标
项目单位b型条件
复
合
体厚度mm ≥4.0
宽度mm 100±2
每卷长度 m 200±2
抗拉强度 kn/10cm ≥1.3 延伸率10%时
纵向通水量cm3/s ≥25 侧压力350kpa
滤
膜滤膜等效孔径mm ＜0.075 以o95计
滤膜渗透系数cm/s ≥5×10-4 试件在水中浸泡24h
抗拉强度干态n/cm ≥25 延伸率10%时
湿态n/cm ≥20 延伸率15%时，水中浸泡24h
（1）测量放样
在塑料板施工区内根据地质资料和设计图纸，采用原控制点或加密点定出每个插板区域的边线桩、控制桩进行填砂，待填砂完成后放出插板区边线、轴桩线、塑料排水板的位置。
（2）插板现场调试和试插
施工前测量放样出的每一个施工区域，根据已有的钻探资料在塑料排水板施工前，在现场试插，根据试插深度确定塑料排水板施工深度是否符合设计要求，由业主、设计、监理确定后再进行大面积施工。
（3）打设塑料排水板
1)插板机移机定位：本工程施工采用性能良好的pc200履带式专用液压插板机。
当土层密实使插板困难时，把液压式插板机进行
改装，主要从扁型导管、机架、液压系统、反力等进行加强改装，使插板机能插穿较厚的砂层。
塑料排水板采用行走系统比较完备、功率较大并能确保插入板体不扭曲、不污染的液压插板机进行插打；插板前机座整平要用仪器检测。
插板机的桩靴落地定位误差不得大于100mm范围内，由插板机驾驶员在控制室内控制，控制桩管下插时的垂直度符合设计要求不得大于±1.5%。
2)安装锚靴：塑料排水板末端伸出导管底，在塑料排水板末端安装密封袋后（只有当需要插至粗砂0.5m时），用锚靴将其别再导管底端。
插板机或导管上应做好明显标记，以便控制打设深度，插入深度必须保证处理深度，插入深度=处理深度+回带长度+砂垫层厚度。
3)插塑料排水板至设计深度。
施工时严格按照图纸指出的位置、深度和间距设置塑料排水板。
打设过程中塑料排水板需要搭接采用滤套内平接的方法，芯板对扣，凹凸对齐，搭接长度不小于20cm，再将滤膜包好、裹紧，用专用大号订书针钉接包。
塑料排水板在插入地基的过程中应保证板不扭曲、透水膜无破损和不被污染。
板底部应有可靠的锚固措施，以免在抽出保护套管时将其带出。
如果在打设过程中有严重扭结、断裂和撕破滤膜等现象，在临近插点处补插。
4)上拔桩管：拔管时仔细观察有没有回带现象，严格控制带回长度，回带率不大于5%，且回带长度不大于50cm，在施工过程中应经常抽查，尽最大可能减少回带长度。
若回带长度超过50cm，则
在桩位旁10cm处补打一根。
由于土对锚靴及塑板的粘结力而使得锚靴及塑板留在土中。
开始起拔时应平缓，最初一米起拔速度≤5～10cm/s，确保塑板留在土中。
5)切割塑料排水板：上拔管后剪板时，砂垫层以上预留长度不小于20cm，插板后将板头埋入砂垫层中。
打设完成后应及时弯贴埋设在砂垫层中，使之于砂垫层排水层连成一体，保证排水良好。
6)移机到下一桩位：移动插板机就位后，调整套管垂直度，对准桩位。
在空心套管中插入塑料排水板并引至套管下部，将塑料排水板穿入锚靴，再将塑料排水板回插入套管扁嘴中，长约12～15cm 拉紧塑料排水板，使锚靴紧贴套管下端，以免套管在下沉过程中挤进泥沙，堵塞通道。
7)塑料排水板施工允许偏差见下表：
表2塑料排水板施工允许偏差表。
