5、组建对等网
建立对等网(详细步骤)

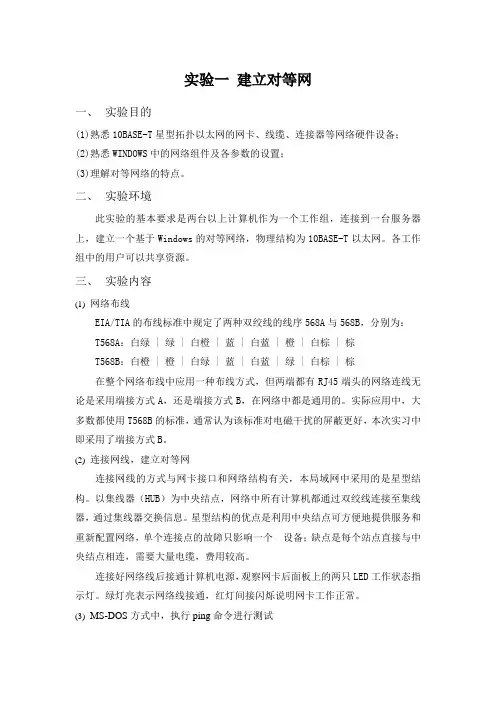

实验一建立对等网一、实验目的(1)熟悉10BASE-T星型拓扑以太网的网卡、线缆、连接器等网络硬件设备；(2)熟悉WINDOWS中的网络组件及各参数的设置；(3)理解对等网络的特点。
二、实验环境此实验的基本要求是两台以上计算机作为一个工作组，连接到一台服务器上，建立一个基于Windows的对等网络，物理结构为10BASE-T以太网。
各工作组中的用户可以共享资源。
三、实验内容(1)网络布线EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B，分别为：T568A：白绿 | 绿 | 白橙 | 蓝 | 白蓝 | 橙 | 白棕 | 棕T568B：白橙 | 橙 | 白绿 | 蓝 | 白蓝 | 绿 | 白棕 | 棕在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好，本次实习中即采用了端接方式B。
(2)连接网线，建立对等网连接网线的方式与网卡接口和网络结构有关，本局域网中采用的是星型结构。
以集线器（HUB）为中央结点，网络中所有计算机都通过双绞线连接至集线器，通过集线器交换信息。
星型结构的优点是利用中央结点可方便地提供服务和重新配置网络，单个连接点的故障只影响一个设备；缺点是每个站点直接与中央结点相连，需要大量电缆，费用较高。
连接好网络线后接通计算机电源，观察网卡后面板上的两只LED工作状态指示灯。
绿灯亮表示网络线接通，红灯间接闪烁说明网卡工作正常。
(3)MS-DOS方式中，执行ping命令进行测试a 首先测试本机的是否连接正常ping 192.168.0.35，测试结果如图1所示：图1 ping 192.168.0.35命令执行结果图b 测试在同一组内能否相互访问ping 192.168.0.40，测试结果如图2所示：图2 ping 192.168.0.40命令执行结果图四、实验总结经过本次实习，对对等网及其工作方式有了初步的了解，学到了以下两点：(1) 熟悉了网络布线的两种标准，并对B标准进行实验，掌握了该种布线方式；(2)学会了建立对等网。
对等网的组建
一、实验目的及要求（1）了解“对等网的组建”（2）对等网测试方法。
二、实验仪器、设备或软件利用Packet.Tracer5.3网络模拟软件三、实验内容及原理实验内容：利用网络连接设备建立对等网，配置其ip地址，子网掩码，测试其是否能组建对对等网实验原理:在局域网络连接中有几种形式。
对等网（PeerToPeer）就是其中的一种。
它不但能方便连接两台以上的电脑，而且更关键的是它们之间的关系是对等的，连接后双方可以互相访问，没有主从之分。
不过对等网不能共享可执行程序，只有客户/服务器结构的局域网，才能共享服务器上的可执行程序。
当然，那样的网络需要牺牲一台高性能的电脑作为网络中的服务器让大家共享。
对等网是一种投资少、见效快、高性价比的实用小型网络系统。
四、实验步骤（或过程）1、在Packet.Tracer5.3网络模拟软件中拖入集线器和三个终端，并用直通线连接起来。
2、对终端进行IP设置3、使用ping命令查看三个终端是否接通数据包丢失，则不能建成对等网。
数据包没有丢失，则可以组建成对等网。
五、实验结论1、实验结果（1）通过pc0使用Ping命令ping 192.168.10.1与ping 192.168.10.2，数据包没有丢失因为不在同一个子网上所以终端不连通。
终端与不同集线器下的终端在子网相同的情况下是否接通。
数据包没有丢失所以接通。
（4）更改不在同一个集线器下的pc1的IP 地址，通过pc3使用ping 192.168.20.1发现数据包丢失。
说明不在同一个子网下的终端不通。
2、分析讨论当在同一个子网时终端之间能够连接，不在同一个子网时终端不能接通。
六、指导教师评语及成绩。
小型对等网组建

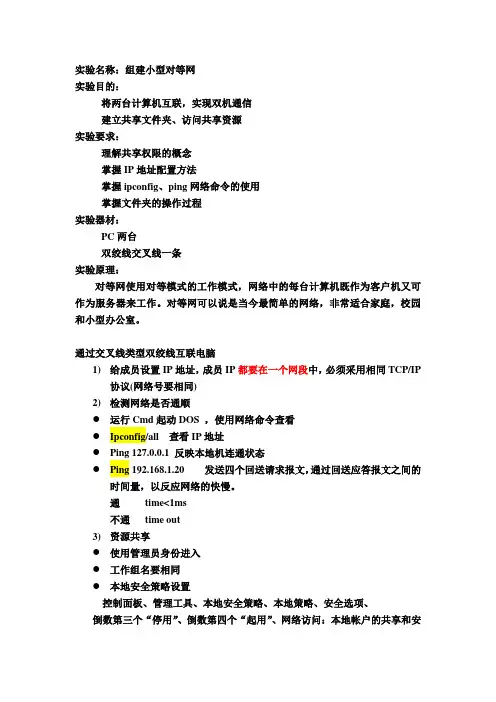

实验名称：组建小型对等网实验目的：将两台计算机互联，实现双机通信建立共享文件夹、访问共享资源实验要求：理解共享权限的概念掌握IP地址配置方法掌握ipconfig、ping网络命令的使用掌握文件夹的操作过程实验器材：PC两台双绞线交叉线一条实验原理：对等网使用对等模式的工作模式，网络中的每台计算机既作为客户机又可作为服务器来工作。
对等网可以说是当今最简单的网络，非常适合家庭，校园和小型办公室。
通过交叉线类型双绞线互联电脑1)给成员设置IP地址，成员IP都要在一个网段中，必须采用相同TCP/IP协议(网络号要相同)2)检测网络是否通顺●运行Cmd起动DOS ，使用网络命令查看●Ipconfig/all 查看IP地址●Ping 127.0.0.1 反映本地机连通状态●Ping 192.168.1.20 发送四个回送请求报文，通过回送应答报文之间的时间量，以反应网络的快慢。
通time<1ms不通time out3)资源共享●使用管理员身份进入●工作组名要相同●本地安全策略设置控制面板、管理工具、本地安全策略、本地策略、安全选项、倒数第三个“停用”、倒数第四个“起用”、网络访问：本地帐户的共享和安全模式“经典”●关闭防火墙4)设置共享文件夹●文件夹属性●计算机管理查看共享文件夹●网上邻居●搜索●映射网络驱动器实验步骤：1.硬件安装安装网卡、网卡驱动安装、查看安装的网卡信息2.配置TCP/IP“网上邻居”右键属性→“本地连接”右键属性→“Internet协议”属性→“使用下面的IP地址”。
分别为两台PC设置地址信息：3.网络检测运行Cmd起动DOS1)查看网卡配置信息，使用ipconfig命令查看本地连接属性5.建立共享文件夹6.两台计算机进行通信。
对等网的组建
电脑的设置
• 接着选择文件和打印机共享，再点击”下
一步“，如图：
电脑的设置
• 跳出再次确认的提示框后，点击“是”如图：
• 然后一直“下一步”，直到“快完成了…”
电脑的设置
• 当提示“快完成了”，选择“完成该向导。
对等网简介
“对等网”也称“工作组网”，那是因为它不像企业 专业网络中那样是通过域来控制的，在对等网中 没有“域”，只有“工作组”，这一点要首先清 楚。在对等网络中，计算机的数量通常不会超过 20台，所以对等网络相对比较简单。在对等网络 中，对等网上各台计算机的有相同的功能，无主 从之分，网上任意节点计算机既可以作为网络服 务器，为其它计算机提供资源；也可以作为工作 站，以分享其它服务器的资源；任一台计算机均 可同时兼作服务器和工作站，也可只作其中之一。 同时，对等网除了共享文件之外，还可以共享打 印机，对等网上的打印机可被网络上的任一节点 使用，如同使用本地打印机一样方便。
局域网的组建
制作人：杜理明
局域网的介绍
局域网就是将一个特定区域的电脑连接组成 一个可以互相通信的网络。比如学校、公司、 家庭、宿舍，都可以组建成局域网。总之在 某个区域只要有两个以上计算机就行可以组 成一个局域网。
局域网的分类及应用
• C-S(客户机-服务器）型局域网。主要用于
网吧、公司等计算机比较多的场所 • 对等型局域网。主要用于家庭、宿舍等计 算机数目比较少的场所
双网卡网桥方式
采用两根直通双绞网线，如下图方式连接
星型连接方式
• 利用集线器，将各台电脑连在集线器上组
成星型拓扑结构网。如下图：
对等网的组建
深圳大学实验报告课程名称：计算机网络技术实验名称：双绞线的制作与检测学院：物理科学与技术学院专业：班级：组号：指导教师：万浪辉报告人：学号：实验地点：科技楼302 实验时间：实验报告提交时间：教务处制1.实验目的1．? 了解利用HUB/交换机组网的方法。
2．? 掌握对等网的配置方法。
3．? 掌握对等网中文件共享、打印共享的设置方法。
4．? 掌握远程桌面的设置与访问方法。
2.实验内容/实验原理1.???? 了解实验室局域网的架设方法。
2.???? 设置/访问共享目录。
3.???? 映射/断开网络驱动器。
4.???? 安装网络打印机。
5.???? 设置与使用远程桌面一、对等网简介“对等网”也称“工作组网”，它不像企业专业网络中那样是通过域进行集中控制，在对等网中没有“域”，只有“工作组”。
正因如此，我们在后面的具体网络配置中，就没有域的配置，而需配置工作组。
“工作组”的概念没有“域”那么广，所以对等网所能随的用户数也是非常有限的。
在对等网络中，计算机的数量通常不超过20台，所以对等网络相对比较简单。
在对等网络中，对等网上各台计算机有相同的功能，无主从之分。
网上任意节点计算机既可以作为网络服务器，为其它计算机提供资源；也可以作为工作站，以分享其它服务器的资源；任一台计算机均可同时兼作服务器和工作站，也可只作其中之一。
同时，对等网除了共享文件之外，还可以共享打印机，对等网上的打印机可被网络上的任一节点使用，如同使用本地打印机一样方便。
因为对等网不需要专门的服务器来做网络支持，也不需要其他组件来提高网络的性能，因而对等网络的价格相对要便宜很多。
对等网主要有如下特点：（1）????? 网络用户较少，一般在20台计算机以内，适合人员少，应用网络较多的中小企业；（2）????? 网络用户都处于同一区域中；（3）????? 对于网络来说，网络安全不是最重要的问题。
它的主要优点有：网络成本低、网络配置和维护简单。
它的缺点也相当明显的，主要有：网络性能较低、数据保密性差、文件管理分散、计算机资源占用大。
组网之局域网的组建(对等网)
3、IPX/SPX协议本来就是Novell开发的专用于NetWare网络中的协议，但是现在
也常常用--大部分可以联机的游戏都支持IPX/SPX协议，比如星际争霸，反恐精 英等等。虽然这些游戏通过TCP/IP协议也能联机，但显然还是通过IPX/SPX协 议更省事，因为根本不需要任何设置。除此之外，IPX/SPX协议在局域网络中的 用途似乎并不是很大，如果确定不在局域网中联机玩游戏，那么这个协议可有可无。 IPX协议负责数据包的传送；SPX负责数据包传输的完整性。如果不是在Novell 网络环境中，一般不使用IPX/SPX协议，而是使用IPX/SPX兼容协议，尤其是 在Windows 9x/2000组成的对等网中 。
映射网络驱动器的方法如下：双击桌面上的【网上邻居】图 标，在【网上邻居】窗口中打开目标计算机，右击共享的文件夹 图标，在弹出的快捷菜单中选择【映射网络驱动器】命令，在弹 出的对话框中选择驱动器盘符，单击【确定】按钮。 若想断开 网络驱动器，操作如下：在【我的电脑】窗口中，右击网络驱动 器图标，在弹出的快捷菜单中选择【断开网络驱动器】命令。
2
组网模式概述
三种组网模式：对等网模式、客户机／服务器 （C／S）模式和浏览器／服务器（B／S）模式。 对等网模式：指网络中没有专用的服务器 （Server）、每一台计算机的地位平等、每一台计算机 既可充当服务器又可充当客户机（Client）的网络工作 模式。
2013-12-19
组网之局域网组建
3
即是一种标准的B/S模式）。
2013-12-19
组网之局域网组建
4
一、组网模式概述
C/S示意图
B/S示意图
2013-12-19
组网之局域网组建
5
一、组网模式概述
对等网建立
对等网通常是由很少几台计算机组成的工作组。
对等网采用分散管理的方式，网络中的每台计算机既作为客户机又可作为服务器来工作，每个用户都管理自己机器上的资源。
对等网可以说是当今最简单的网络，非常适合家庭，校园和小型办公室。
它不仅投资少，连接也很容易。
当然，想自己动手组建一个，您可不能什么都不知道哟!下面的一些基本知识将帮助您了解并尽快建立一个小型的对等网。
什么是对等网？与其他网络形式相比，它的优点在哪里？它在什么时候最适用呢？答如果您使用过直接电缆连接，您一定会有所感受：它只是一种通讯手段。
每次只能让一方访问另外一方，具体地说就是只能客户机访问主机。
要使主机能访问客户机，必须重新设置直接电缆连接，使主/客位置换过来才能达到目的。
显然，这只是一种临时使用的通讯手段，并非长远之策；对等网相对直接电缆连接就高级了一些，它不但方便连接两台以上的电脑，而且更关键的是它们之间的关系是对等的，连接后双方可以互相访问，没有主客阶级差异；然而，对等网仍然不能共享可执行程序，只有上升到客户/服务器结构的局域网，才能共享服务器上的可执行程序。
当然，那样的网络需要牺牲一台高性能的电脑作为网络中的服务器让大家共享，这台电脑不能让任何人用作个人应用目的，而且需要一个专人(网络系统管理员)来维护它，成本(人力、资金)就会大大增加。
因此，对等网是一种投资少、见效快、高性价比的实用型小型网络系统。
如果没有特殊需要，建立对等网足矣。
对等网适合家庭，校园或比较小型的办公网络，连接的电脑数最好不超过10台。
如果连接到对等网的电脑超过10台，这个网络系统的性能会有所降低，请改用客户/服务器结构的Win NT网络或Novell网络。
对等网一般可以采用什么样的网络结构？答现在流行的网络布线拓扑结构是总线型和星型。
总线型网络是将所有电脑连接在一条线上，使用同轴电缆连接，就像一条线上栓着的几只蚂蚱，只适合使用在电脑不多的对等网上，因为电缆中的一段出了问题，其他电脑也无法接通，会导致整个网络瘫痪。
组建简单网络(对等网) 课件
教学重点
理解对等网络的优点和局限性； 掌握对等网络的组建方法；
教学难点
理解对等网络的优点和局限性； 掌握对等网络的组建方法；
新课导入
请同学们思考并回答问题： 以下四种网络在资源共享方面各具有什么特点？ 1.中小型办公网络； 2.家庭网络； 3.宿舍网络； 4.网吧网络等；
学习目标
四、一个较大网络中的两台计算机需要直接使用彼此的资源：
不需要准备硬件，只需在2台计算机上进行一些必要的配置即可
活动3 准备网络软件
一、安装网卡驱动程序
在Windows 10操作系统下，安装网卡驱动程序非常简单，当网卡插入计 算机后开机时，系统会自动提示你找到新硬件，并且引导你完成安装工作。
很多网卡驱动程序是Windows 10操作系统自带的，当安装操作系统后或 插入网卡后，系统会自动将驱动程序安装到计算机，无需用户参与安装操作过 程。
展示评价
请同学们完成课程评价表：在表中勾画出，对知识的掌握程度： 完全掌握，基本掌握，未掌握。
小结
1.对等网络概念。 2.对等网的优点和局限性。 3.对等网的使用范围。 4.IP地址的配置与测试； 5.文件共享的设置及权限的不同设置； 6.访问网络资源的三种方法；
活动3 准备网络软件
三、实现资源共享和权限设置
1.实现资源共享和权限设置的步骤大致如下: （3）找到需要共享的文件夹，右击该文件夹，在弹出的快捷菜单中选择 “共享”→“特定用户”。
活动3 准备网络软件
三、实现资源共享和权限设置
1.实现资源共享和权限设置的步骤大致如下: （4）选择用户，并设置权限，如Everyone，读取/写入。
活动2 准备网络硬件
一、组建对等网前提条件：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
组建对等网
概述
对等网简介
对等网组网规划
对等网的组建及配置
常见故障排除
5．1.1 组建对等网
1、对等网简介
概括起来，对等网有如下特点：
（1）所有计算机是平等，没有专门的计算机作服务器。
（2）每台计算机各自保存配置信息，在管理时必须分别管理，不能集中统一管理。
（3）对等网主要用于规模较小，安全要求不高的网络环境。
5．1.2 对等网组网规划
在组建对等网之前，首先要进行组网规划，如确定网络设备的类型、网线的类型、网卡、网络操作系统的类型等。
1、网络设备的选择
集线器、交换机、宽带路由器
2、网线的选择
同轴电缆、双绞线、光纤、无线
3、网卡的选择
10MB/S网卡、10/100MB/S网卡、100MB/S网卡、1000MB/S网卡
4、网络拓扑结构的选择
总线型、星型、混合型
5、网络操作系统的选择
Windows 98/ME/XP/2000、Windows XP。
5．1.3 对等网的组建及配置
1、网络概述及组网目标
某公司有办公用计算机20台，安装Windows 2000专业版操作系统。
为实现各计算机之间的文件及打印机共享，要将其组成小型办公局域网。
要求采用当前最流行的网络设备、网络线缆，网络速度达到100MB/S。
2、方案设计
组网硬件：
（1）交换机1台（端口速率：10/100MB/S；端口数：24个）
（2）网卡24块（接口类型：RJ－45接口；带宽：10/100MB/S）
（3）5类或超5类非屏蔽双绞线若干
（4）水晶头若干（每台计算机至少2个）
（5）网线钳1把
（6）测线仪一个
3、网络组建及配置
（1）网线制作及测试
（2）硬件连接
（3）配置网络
（4）网络测试
4、排除对等网常见故障
（1）网线不通
（2）系统找不到网卡
（3）网卡驱动程序未安装或安装错误（4）网络组件不完整
（5）IP地址未配置或冲突。
