废旧橡胶再生混凝土抗压性能试验研究
２０１１年第Ｏ３期 总第１５３期 福 建 建 筑 Ｆｕｊｉａｎ Ａｒｃｈｉｔｅｃｔｕｒｅ＆．Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｎｏ０３・２０１１ Ｖｏ１・１５３
废旧橡胶再生混凝土抗压性能试验研究 龙秀海吴炎海 （广东工业大学土木与交通工程学院广东广州 ５１０００６） 摘要：本文通过１１组再生混凝土立方体抗压强度试验，以再生粗骨料取代率和废旧橡胶粒的掺量两个参数作为变量，研究了废 旧橡胶再生混凝土的抗压性能和破坏特征。试验结果表明：橡胶颗粒降低了再生混凝土的抗压强度，但能有效提高再生混凝土的 延性。 关键词：再生混凝土抗压性能破坏特征试验研究 中图分类号：ＴＵ５２８．５９ 文献标识码：Ａ 文章编号：１００４－－６１３５（２０１１）Ｏ３一ｏｏ９Ｏ一０３ Ｅｘｐｅｒｉｍｅｎｔａｌ Ｒｅｓｅａｒｃｈ ｏｆ Ｃｏｍｐｒｅｓｓｉｖｅ Ｐｅｒｆｏｒｍａｎｃｅ ｏｎ Ｒｅｃｙｃｌｅｄ Ａｇｇｒｅｇａｔｅ Ｃｏｎｃｒｅｔｅ ｗｉｔｈ Ｗａｓｔｅ Ｒｕｂｂｅｒ Ｌｏｎｇ Ｘｉｕｈａｉ Ｗｕ Ｙａｎｈａｉ （Ｆａｃｕｌｔｙ ｏｆ Ｃｉｖｉｌ ａｎｄ Ｔｒａｎｓｐｏｒｔａｔｉｏｎ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｇｕａｎｇｄｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ Ｇｕａｎｇｚｈｏｕ ５１０００６） Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｓｔｕｄｙ ｐｒｅｓｅｎｔｓ ｏｎ １ １ ｇｒｏｕｐｓ ｔｅｓｔｓ ｏｆ ｒｅｃｙｃｌｅｄ ｃｏｎｃｒｅｔｅ ｃｕｂｅ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ，ｗｉｔｈ ｔｗｏ ｖａｒｉａｂｌｅｓ ｂｏｔｈ ｔｈｅ ｒｅ— ｐｌａｃｅｍｅｎｔ ｏｆ ｒｅｃｙｃｌｅｄ ｃｏａｒｓｅ ａｇｇｒｅｇａｔｅ ａｎｄ ｔｈｅ ｃｏｎｔｅｎｔ ｏｆ ｒｕｂｂｅｒ ｐａｒｔｉｃｌｅｓ，ｔＯ ｓｔｕｄｙ ｔｈｅ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｐｅｒｆｏｒｍａｎｃｅ ａｎｄ ｆａｉｌ— ｕｒｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｒｅｃｙｃｌｅｄ ｃｏｎｃｒｅｔｅ ｗｉｔｈ ｗａｓｔｅ ｒｕｂｂｅｒ．Ｔｈｅ ｔｅｓｔ ｒｅｓｕｌｔｓ ｉｎｄｉｃａｔｅｄ ｔｈａｔ ｔｈｅ ｒｕｂｂｅｒ ｐａｒｔｉｃｌｅｓ ｒｅｄｕｃｅｓ ｔｈｅ ｃｏｍｐｒｅｓ— ｓｉｖｅ ｓｔｒｅｎｇｔｈ ｏｆ ｒｅｃｙｃｌｅｄ ｃｏｎｃｒｅｔｅ，ｂｕｔ ｃａｎ ｉｍｐｒｏｖｅ ｔｈｅ ｄｕｃｔｉｌｉｔｙ ｅｆｆｅｃｔｉｖｅｌｙ． Ｋｅｙｗｏｒｄｓ：Ｒｅｃｙｃｌｅｄ ｃｏｎｃｒｅｔｅ Ｃｕｂｅ ｃｏｍｐｒｅｓｓｉｖｅ ｐｅｒｆｏｒｍａｎｃｅ Ｆａｉｌｕｒｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ Ｅｘｐｅｒｉｍｅｎｔａｌ Ｒｅｓｅａｒｃｈ Ｏ引言 目前我国每年因拆除建筑和新建建筑产生的固体废弃物 达３亿ｔ以上，其中５Ｏ ～６Ｏ 为废弃混凝土，其巨大处理费 用和由此引发的环境问题十分突出ｌ】 ］。再生混凝土是指将 废弃混凝土块经过加工、破碎、分级后，按一定的比例混合形成 再生骨料，部分或全部代替天然骨料（主要是粗骨料）配制而成 的新混凝土，其中再生粗骨料质量占粗集料总质量（天然粗骨 料和再生粗骨料质量之和）的百分率成为再生粗骨料取代 率 ３］。再生混凝土技术通过对废弃混凝土的有效回收利用，既 能减少废弃混凝土对环境的污染，又能节省天然砂石，对于实 现混凝土的可持续发展具有重要意义。 随着汽车工业的飞速发展，废旧轮胎也急剧增加，２００４年 我国产生１亿多条废旧轮胎，并以每年１５％左右的速度递增。 废旧轮胎不易降解，填埋后对环境的污染较大，焚烧会污染大 气，如何处理日益增加的废旧轮胎已经成为一个严重的环境问 题＿４］。将废旧轮胎用于再生混凝土能同时解决环境污染和资 源短缺两大问题，并产生良好的经济效益和社会效益。本文通 过在再生混凝土中添加废旧橡胶颗粒对再生混凝土进行改性， 以再生粗骨料取代率和橡胶颗粒掺量两个参数作为变量来研 究改性再生混凝土的立方体抗压性能和破坏特征。 １试验概况 １．１试验原材料 （１）广州石井水泥厂生产的Ｐ・Ｓ・Ａ矿渣硅酸盐水泥，其 作者简介：龙秀海，男，１９８３年出生，硕士研究生。 收稿日期：２０１１一Ｏ３—０９ 资助项目：广东省教育厅人才引进资助项目（０９００４９） 强度等级为３２．５Ｒ。 （２）普通自来水。 （３）普通河砂，中砂，连续级配。 （４）粗骨料：①天然粗骨料：５～２０ｍｍ连续级配的碎石。 ②再生粗骨料：深圳绿发鹏程公司生产的５～２０ｍｍ连续级配 的再生骨料。粗骨料的基本性能见表１。 （５）再生橡胶颗粒由东莞方达环宇环保科技有限公司生 产，粒径范围均为１．０目～３．０目。橡胶颗粒技术指标见表２。 表１粗骨料的基本性能
注：吸水率为３０ｍｉｎ测得的吸水率。 表２橡胶颗粒技术指标
１．２试验酉 合比 本文根据《普通混凝土配合比设计规程》采用再生骨料预 吸水方法［５ 进行再生混凝土的配合比设计。该方法将再生混 凝土的用水量分为两部分：一部分为拌合水，用来参与水泥的 水化反应；另一部分为再生粗骨料所吸附的水，它是再生粗骨 料吸水致饱和面干状态所需要的水分，通常假定这部分不参加 水泥的水化反应。本次试验根据再生粗骨料的有效吸水率约 ４ （见表１）来求得吸附水的用量，各种掺料按胶凝材料质量 百分比外掺入再生混凝土，天然粗骨料和再生粗骨料的含量根 据再生粗骨料的取代率来确定。试验配合比设计如表３所示。
２０１１年Ｏ３期总第１５３期 龙秀海・废旧橡胶再生混凝土抗压性能试验研究 ・９２・ ２．２橡胶改性再生混凝土立方体抗压试验结果分析 从图２可以看出，２８ｄ橡胶改性再生？昆凝土立方体抗压强 度，在两个再生粗骨料取代率下，随橡胶粒掺量的增加基本上 呈线性下降趋势。在３Ｏ 再生粗骨料取代率下，当掺量为 ２ 、５ 、８ 、１１ 时，强度分别为４６．９ＭＰａ、４４．５ＭＰａ、４１． ９ＭＰａ、３９．１ＭＰａ，与普通再生混凝土（掺量为０ ，强度为５１． ６ＭＰａ）相比，降幅分别为９．２ 、１３．８ 、１８．７ 、２４．２ ；在 ６０ 再生粗骨料取代率下，当掺量为２ 、５ 、８ 、１１ 时，强 度分别为４５．５ＭＰａ、４０．１ＭＰａ、３９．２ＭＰａ、３６．７ＭＰａ，与普通再 生混凝土（掺量为０ ，强度为４７．５ＭＰａ）相比，降幅分别为４． ３ 、１５．５ 、１７．４ 、２２．８ 。这是由于再生橡胶颗粒表面为 憎水性，与无机胶凝材料不浸润，因此与混凝土基体的界面结 合较为脆弱，导致混凝土强度降低【６］。 从另一方面看，在相同橡胶颗粒掺量下，再生粗骨料取代 率为３Ｏ 的再生混凝土抗压强度均高于取代率为６Ｏ 的再生 混凝土。这一点也可以由图３看出，再生混凝土的立方体抗压 强度随着再生粗骨料的增加而降低。取代率为３Ｏ ，６Ｏ 时， 抗压强度分别为天然混凝土的９８．５ 、９０．６ 。其原因可以 从再生粗骨料对混凝土抗压强度有正负效应两个方面分析：① 正效应，再生粗骨料具有吸水率高的特点，在搅拌过程中吸收 了部分拌合水使得水灰比相对减小从而提高混凝土的强度。 由于本试验为了保证再生混凝土的工作性能，对再生骨料进行 了预吸水处理，使得再生粗骨料的对混凝土强度的正效应大大 降低；②负效应，再生粗骨料也具有表观密度低、空隙率高、压 碎值大的特点（见表１），使再生粗骨料与新旧砂浆之间粘结较 为薄弱；同时由于再生粗骨料内部出现了积累损伤，在轴向压 力作用下，骨料损伤部位容易出现应力集中，从而导致混凝土 强度降低。
０％ ２％ ５％ ８％ ｌ ｌ％ 掺量 图２橡胶改性再生混凝土立方体抗压强度 表３根据试件２８天立方体抗压强度，以天然混凝土（Ｎｃ） 抗压强度５２．４ ＭＰａ作为基准，将不同类型再生混凝土抗压强 度占天然混凝土强度百分比做对比。从表３可见，不同类型改 墨 、 爱 ｊ ５２ ５０ ４８ ４６ ｒ＝Ｏ％ ｒ＝３０％ ｒ：６０％ 再生粗骨料取代率 图３再生混凝土立方体抗压强度 性再生混凝土抗压强度均低于基准混凝土强度，且都随着掺量 的增加而降低。但改性再生混凝土的强度为基准混凝土强度 的７０．０％～９８．５ ，完全满足工程应用的要求。建议在实际 工程应用中采用再生粗骨料取代率为３Ｏ％～６０ ，橡胶颗粒 掺量为５％～８ 的橡胶颗粒再生混凝土（其强度为基准混凝 土强度的７４．８ ～８４．９ ），较为经济与安全。 ３结论 （１）橡胶改性再生混凝土立方体试件在极限荷载下基本上 可以保持原有形状，而且在开裂后还能承受较长时间的荷载。 橡胶颗粒的加入，橡胶颗粒的存在能有效增加混凝土的延性。 （２）橡胶改性再生混凝土立方体抗压强度低于基准混凝土 强度，且随橡胶颗粒掺量的增加其强度基本上呈线性下降趋 势；在相同橡胶颗粒掺量下，再生粗骨料取代率为３０ 的再生 混凝土抗压强度均高于取代率为６Ｏ％的再生混凝土；建议在 实际工程应用中采用取代率为３Ｏ ～６０ ，橡胶颗粒掺量为 ５ ～８ 的橡胶颗粒再生混凝土较为经济与安全。 参考文献 Ｅ１］孙岩，孙可伟，郭远臣再生混凝土的利用现状及性能 研究口］＿混凝土，２００９（１０）：１１６—１１９． ［２］周宏敏，柴俊，柴华，等．再生骨料混凝土技术及其研 究现状［Ｊ］．混凝土，２００８（１２）：７５—７６． ［３］肖建庄．再生混凝土［Ｍ］．北京：中国建筑工业出版 社．２００８． ［４］Ｐｉｅｔｅｒ Ｊ．Ｈ．ｖａｎ Ｂｅｕｋｅｒｉｎｇ，Ｍａｒｃｏ八Ｊａｎｓｓｅｎ． Ｔｒａｄｅ ａｎｄ ｒｅｃｙｃｌｉｎｇ ｏｆ ｕｓｅｄ ｔｙｒｅｓ ｉｎ Ｗｅｓｔｅｒｎ ａｎｄ Ｅａｓｔｅｒｎ Ｅｕ— ｒｏｐｅ［Ｊ］．Ｒｅｓｏｕｒｃｅｓ Ｃｏｎｓｅｒｖａｔｉｏｎ ａｎｄ Ｒｅｃｙｃｌｉｎｇ，２００１（３３）：２３５ ２６５． ［５］张亚梅，秦鸿根．再生混凝土配合比设计初探口］．混 凝土与水泥制品，２０Ｏ２（１）：７—９ Ｅ６］莫晓东，郭永昌，黄海滨，吴炎海．钢纤维橡胶沥青改 性再生混凝土抗压性能试验研究［Ｊ］．混凝土，２０１０（３）：１０２— １Ｏ４． 弘 的 墨一
疆董
再生保温混凝土的力学性能试验研究

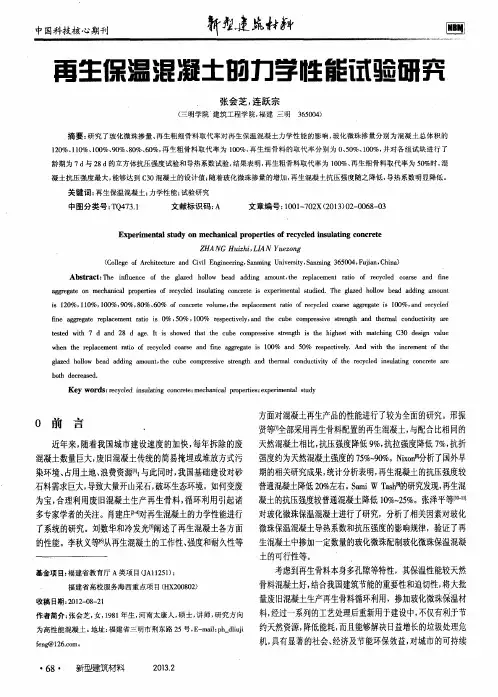

中国科技核心期－Ｔ１ 新癯建魄 再生保温混凝土硇力学Ⅱ生链＝ｉ［式验研夯 张会芝，连跃宗 （三明学院’建筑工程学院，福建三明３６５００４） 摘要：研究了玻化微珠掺量、再生粗细骨料取代率对再生保温混凝土力学性能的影响，玻化微珠掺量分别为混凝土总体积的 １２０％、１１０％、１００％、９０％、８０％、６０％，再生粗骨料取代率为１００％，再生细骨料的取代率分别为０、５０％、１００％，并对各组试块进行了 龄期为７ ｄ与２８ ｄ的立方体抗压强度试验和导热系数试验，结果表明，再生粗骨料取代率为１００％、再生细骨料取代率为５０％时，混 凝土抗压强度最大，能够达到Ｃ３０混凝土的设计值；随着玻化微珠掺量的增加，再生混凝土抗压强度随之降低，导热系数明显降低。 关键词：再生保温混凝土：力学性能；试验研究 中图分类号：ＴＱ４７３．１ 文献标识码：Ａ 文章编号：１００１—７０２Ｘ（２０１３）０２—００６８—０３ Ｅｘｐｅｒｉｍｅｎｔａｌ ｓｔｕｄｙ ｏｎ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｒｅｃｙｃｌｅｄ ｉｎｓｕｌａｔｉｎｇ ｃｏｎｃｒｅｔｅ ＺＨＡＮＧ Ｈｕｉｚｈｉ，ＬＩＡＮ Ｙｕｅｚｏｎｇ （Ｃｏｌｌｅｇｅ ｏｆ Ａｒｃｈｉｔｅｃｔｕｒｅ ａｎｄ Ｃｉｖｉｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓａｎｍｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｓａｎｍｉｎｇ ３６５００４，Ｆｕｊｉａｎ，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ｔｈｅ ｇｌａｚｅｄ ｈｏｌｌｏｗ ｂｅａｄ ａｄｄｉｎｇ ａｍｏｕｎｔ，ｔｈｅ ｒｅｐｌａｃｅｍｅｎｔ ｒａｔｉｏ ｏｆ ｒｅｃｙｃｌｅｄ ｃｏａｒｓｅ ａｎｄ ｆｉｎｅ ａｇｇｒｅｇａｔｅ ｏｎ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅ￣ｉｅｓ ｏｆ ｒｅｃｙｃｌｅｄ ｉｎｓｕｌａｔｉｎｇ ｃｏｎｃｒｅｔｅ ｉｓ ｅｘｐｅｒｉｍｅｎｔａｌ ｓｔｕｄｉｅｄ．Ｔｈｅ ｇｌａｚｅｄ ｈｏｌｌｏｗ ｂｅａｄ ａｄｄｉｎｇ ａｍｏｕｎｔ ｉｓ １２０％，１１０％，１００％，９０％，８０％、６０％ｏｆ ｃｏｎｃｒｅｔｅ ｖｏｌｕｍｅ，ｔｈｅ ｒｅｐｌａｃｅｍｅｎｔ ｒａｔｉｏ ｏｆ ｒｅｃｙｃｌｅｄ ｃｏａｒｓｅ ａｇｇｒｅｇａｔｅ ｉｓ １００％，ａｎｄ ｒｅｃｙｃｌｅｄ ｆｉｎｅ ａｇｇｒｅｇａｔｅ ｒｅｐｌａｃｅｍｅｎｔ ｒａｔｉｏ ｉｓ ０％，５０％，１００％ｒｅｓｐｅｃｔｉｖｅｌｙ，ａｎｄ ｔｈｅ ｃｕｂｅ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ａｎｄ ｔｈｅｒｍａｌ ｃｏｎｄｕｃｔｉｖｉｔｙ ａｒｅ ｔｅｓｔｅｄ ｗｉｔｈ ７ ｄ ａｎｄ ２８ ｄ ａｇｅ．Ｉｔ ｉｓ ｓｈｏｗｅｄ ｔｈａｔ ｔｈｅ ｃｕｂｅ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｉｓ ｔｈｅ ｈｉｇｈｅｓｔ ｗｉｔｈ ｍａｔｃｈｉｎｇ Ｃ３０ ｄｅｓｉｇｎ ｖａｌｕｅ ｗｈｅｎ ｔｈｅ ｒｅｐｌａｃｅｍｅｎｔ ｒａｔｉｏ ｏｆ ｒｅｃｙｃｌｅｄ ｃｏａｒｓｅ ａｎｄ ｆｉｎｅ ａｇｇｒｅｇａｔｅ ｉｓ １００％ａｎｄ ５０％ｒｅｓｐｅｃｔｉｖｅｌｙ．Ａｎｄ ｗｉｔｈ ｔｈｅ ｉｎｃｒｅｍｅｎｔ ｏｆ ｔｈｅ ｇｌａｚｅｄ ｈｏｌｌｏｗ ｂｅａｄ ａｄｄｉｎｇ ａｍｏｕｎｔ，ｔｈｅ ｃｕｂｅ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ａｎｄ ｔｈｅｒｍａｌ ｃｏｎｄｕｃｔｉｖｉｔｙ ｏｆ ｔｈｅ ｒｅｃｙｃｌｅｄ ｉｎｓｕｌａｔｉｎｇ ｃｏｎｃｒｅｔｅ ａｒｅ ｂｏｔｈ ｄｅｃｒｅａｓｅｄ． Ｋｅｙ ｗｏｒｄｓ：ｒｅｃｙｃｌｅｄ ｉｎｓｕｌａｔｉｎｇ ｃｏｎｃｒｅｔｅ；ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ；ｅｘｐｅｒｉｍｅｎｔａｌ ｓｔｕｄｙ Ｏ前言 近年来，随着我国城市建设速度的加快，每年拆除的废 混凝土数量巨大，废旧混凝土传统的简易掩埋或堆放方式污 染环境、占用土地、浪费资源【 １；与此同时，我国基础建设对砂 石料需求巨大，导致大量开山采石，破坏生态环境。如何变废 为宝，合理利用废旧混凝土生产再生骨料，循环利用引起诸 多专家学者的关注。肖建庄 对再生混凝土的力学性能进行 了系统的研究。刘数华和冷发光圈阐述了再生混凝土各方面 的性能。李秋义等【句从再生混凝土的工作性、强度和耐久性等 基金项目：福建省教育厅Ａ类项目（ＪＡ１１２５１）； 福建省高校服务海西重点项目（ＨＸ２００８０２） 收稿日期：２０１２—０８—２１ 作者简介：张会芝，女，１９８１年生，河南太康人，硕士，讲师，研究方向 为高性能混凝土。地址：福建省三明市荆东路２５号，Ｅ—ｍａｉｌ：ｐｈ＿ｄｌｉｕｊｉ ｆｅｎｇ＠１２６．ｔｏｍ。 ・６８・ 新型建筑材料 ２０１３．２ 方面对混凝土再生产品的性能进行了较为全面的研究。邢振 贤等ｆ７】全部采用再生骨料配置的再生混凝土，与配合比相同的 天然混凝土相比，抗压强度降低９％，抗拉强度降低７％，抗折 强度约为天然混凝土强度的７５％一９０％。Ｎｉｘｏｎ四分析了国外早 期的相关研究成果，统计分析表明，再生混凝土的抗压强度较 普通混凝土降低２０％左右。Ｓａｍｉ Ｗ Ｔａｓｈ￣的研究发现，再生混 凝土的抗压强度较普通混凝土降低１０％～２５％。张泽平等 ”１ 对玻化微珠保温混凝土进行了研究，分析了相关因素对玻化 微珠保温混凝土导热系数和抗压强度的影响规律，验证了再 生混凝土中掺加一定数量的玻化微珠配制玻化微珠保温混凝 土的可行性等。 考虑到再生骨料本身多孔隙等特性，其保温性能较天然 骨料混凝土好，结合我国建筑节能的重要性和迫切性，将大批 量废旧混凝土生产再生骨料循环利用，掺加玻化微珠保温材 料，经过一系列的工艺处理后重新用于建设中，不仅有利于节 约天然资源，降低能耗，而且能够解决日益增长的垃圾处理危
再生混凝土抗渗性试验研究
再生混凝土抗渗性试验研究
【摘 要】党的十八大提出了“生态经济”口号，在新时期我国城市化进程将会进一步加快，城市大规模建设中钢筋混凝土的使用比例逐渐增加，再生混凝土的出现，不仅解决了建筑垃圾占地空间大，不易清理的特点，因此还可以节约天然骨料资源，为社会可持续发展，实现生态经济具有重要意义。本文探讨了再生混凝土的特点，针对再生混凝土的抗渗试验进行了研究，为提高再生混凝土性能提出有针对性的措施。
【关键词】再生混凝土；抗渗性；抗渗性试验研究
1、引言
混凝土抗渗性的高低与混凝土的耐久性有很大关系，抗渗性低，有害气体和液体渗入混凝土内部，腐蚀混凝土内部钢筋，混凝土结构稳定性遭到破坏，混凝土体积膨胀，从而导致应力集中产生混凝土开裂或者剥落现象。并且混凝土的吸水量增加，混凝土由于热胀冷缩而抗冻能力下降。为此，研究混凝土抗冻性对提高再生混凝土的耐久性具有重要的意义。
2、再生混凝土抗渗性试验研究
2.1渗透机理及检测方法
混凝土是多孔非均质复合建筑材料，混凝土一般是配合钢筋和水泥共同使用的。第一，为了防止混凝土沉降，再生混凝土需要经过搅拌，并且加注水泥，水泥的用水，水的冲刷作用，更加容易将再生骨料表面剥蚀，再生骨料本身结合不规则，再生混凝土的空隙
较多，抗弯和抗压能力减弱；第二，水泥硬化后也不可能充满整个空间，外界水分很容易通过混凝土表面空隙深入到内部，从而破坏混凝土内部结构。
作为混凝土抗渗性的表征国内外有三种，即透水性、透气性和抗氯离子渗透性。国标jtg3o-2005中测试混凝土抗渗性能方法是通过给受检混凝土施水压的方式，使水在混凝土中迁移，通过不同混凝土中水的迁移差异来描述混凝土的抗渗性能的。然而，国标中的混凝土抗渗性检测方法，在实际生产生并不适用，而且浪费大量水资源，可操作性不强，试验现象不明显而没有的到推广。有国内外学者做过类似的抗渗性实验试验。
混凝土再生利用的试验研究

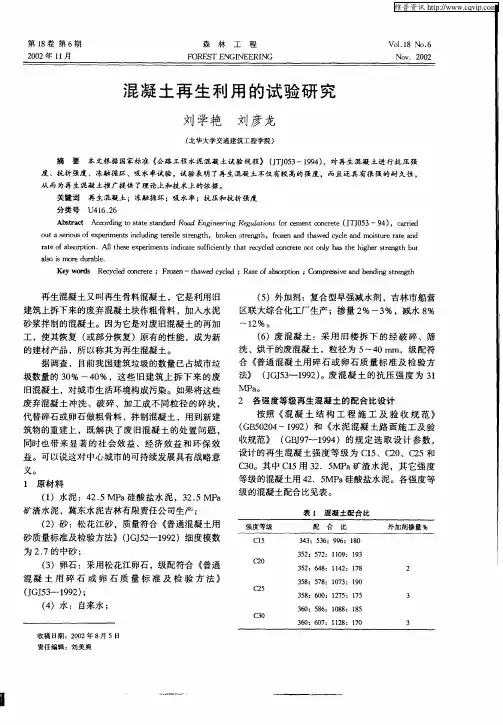

第１８卷第６期 ２００２年ｌ１月 森林工程 Ｆ０ＲＥＳｒ ＥＮＧＩＮＥＥＲ ＩＮＧ Ｖ０１．１８ Ｎｏ．６ Ｎｏｖ．２０ｏ２
混凝土再生利用的试验研究
刘学艳 刘彦龙 （北华大学交通建筑工程学院） 摘要本文根据国家标准《公路工程水泥混凝土试验规程》（ＪＴＪ０５３—１９９４），对再生混凝土进行抗压强 度、抗折强度、冻融循环、吸水率试验，试验表明了再生混凝土不仅有较高的强度，而且还具有很强的耐久性， 从而为再生混凝土推广提供了理论上和技术上的依据。 关键词再生混凝土；冻融循环；吸水率；抗压和抗折强度 分类号Ｕ４１６．２６ Ａｂｓｔｒａｃｔ Ａｃｃｏｒｄｉｎｇ ｔｏ ｓｔａｔｅ ｓｔａｎｄａｒｄ Ｒｏａｄ Ｅｎｇｉｎｅｅｒｉｎｇ ＲｅｇｕＭｔｉｏｎｓ ｆｏｒ ｃｅｍｅｎｔ ｃｏｎｃｒｅｔｅ（ＪＴＪ０５３—９４），ｃａｒｒｉｅｄ ｏｕｔ ｆｌ ｓｅｒｉｏｕｓｏｆ ｅｘｐｅｒｉｍｅｎｔｓ ｉｎｃｌｕｄｉｎｇ ｔｅｎｓｉｌｅ ｓｔｒｅｎｇｔｈ，ｂｒｏｋｅｎ ｓｔｒｅｎｇｔｈ，ｆｒｏｚｅｎ ａｎｄ ｔｈａｗｅｄ ｃｙｃｌｅ ａｎｄ ｍｏｉｓｔｕｒｅ ｒａｔｅ ａｎｄ ｒａｔｅ ｏｆ ａｂｓｏｒｐｔｉｏｎ．Ａｌｌ ｔｈｅｓｅ ｅｘｐｅｒｉｍｅｎｔｓ ｉｎｄｉｃａｔｅ ｓｕｆｆｉｃｉｅｎｔｌｙ ｔｈａｔ ｒｅｃｙｃｌｅｄ ｃｏｎｃｒｅｔｅ ｎｏｔ ｏｎｌｙ ｈａｓ ｔｈｅ ｈｉｇｈｅｒ ｓｔｒｅｎｇｔｈ ｂｕｔ ａｌｓｏｉｓｍｏｒｅ ｄｕｒａｂｌｅ． Ｋｅｙ ｗｏｒｄｓ Ｒｅｃｙｃｌｅｄ ｃｏｎｃｒｅｔｅ；Ｆｒｏｚｅｎ—ｔｈａｗｅｄ ｃｙｃｌｅｄ；Ｒａｔｅ ｏｆ ａｂｓｏｒｐｔｉｏｎ；Ｃｏｍｐｒｅｓｓｉｖｅ ａｎｄ￣．ｎｄｉｎｇ ｓｔｒｅｎｇｔｈ 再生混凝土又叫再生骨料混凝土，它是利用旧 建筑上拆下来的废弃混凝土块作粗骨料，加入水泥 砂浆拌制的混凝土。因为它是对废旧混凝土的再加 工，使其恢复（或部分恢复）原有的性能，成为新 的建材产品，所以称其为再生混凝土。 据调查，目前我国建筑垃圾的数量已占城市垃 圾数量的３０％～４０％，这些旧建筑上拆下来的废 旧混凝土，对城市生活环境构成污染。如果将这些 废弃混凝土冲洗、破碎、加工成不同粒径的碎块， 代替碎石或卵石做粗骨料，拌制混凝土，用到新建 筑物的重建上，既解决了废旧混凝土的处置问题。 同时也带来显著的社会效益、经济效益和环保效 益。可以说这对中心城市的可持续发展具有战略意 义。 １原材料 （１）水泥：４２．５ ＭＰａ硅酸盐水泥，３２．５ ＭＰａ 矿渣水泥，冀东水泥吉林有限责任公司生产； （２）砂：松花江砂，质量符合《普通混凝土用 砂质量标准及检验方法》（ＪＧＪ５２一ｌ９９２）细度模数 为２．７的中砂； （３）卵石：采用松花江卵石，级配符合《普通 混凝土用碎石或卵石质量标准及检验方法》 （ＪＧＪ５３一ｌ９９２）； （４）水：自来水；
再生混凝土基本力学性能试验研究
第３２卷第ｌ期 ２０１０年１月 人民黄河 ＹＥＬＬＯＷ ＲＩＶＥＲ Ｖｏ１．３２．Ｎｏ．１ Ｊａｎ．，２０１０
【水利水电工程】
再生混凝土基本力学性能试验研究
邓 宇 ，王 娟。
（１．黄河水利科学研究院，河南郏州４５０００３；２．水利部堤防安全与病害防治工程技术研究中心，河南郑州４５０００３；
３．清华大学水沙科学与水利工程国家重点实验室，北京１０００８４）
摘要：采用预湿水法和裹浆法两种骨料处理方式，与普通法对比，研究了粗骨料处理方式对再生骨料混凝土强度的影
响，以及水灰比和龄期对其强度的影响。结果表明：再生粗骨料混凝土能达到天然骨料混凝土的强度要求；可以通过改
善再生粗骨料来提高再生混凝土的强度；降低水灰比会提高再生混凝土强度，但当再生混凝土的强度到达一定程度之
后．对混凝土强度的提高效果不明显；再生混凝土的强度随龄期的增加而增加，强度增长与龄期呈对数关系；再生混凝土
的抗拉强度为抗压强度的１／８—１／２０，与抗压强度的关系和天然骨料混凝土的劈拉一抗压关系相似。
关键词：再生混凝土；力学性能；预湿水法；裹浆法；混凝土强度
中图分类号： ｒＵ５０１ 文献标识码：Ａ ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１０００—１３７９．２０１０．０１．０６５
目前，废弃混凝土作为再生骨料生产再生骨料混凝土的研 究日益受到关注。笔者根据已有文献资料”。 ，参考天然骨料
混凝土的性能，着重研究了再生混凝土的力学性能及骨料处理
方式、水灰比以及养护龄期对其强度的影响。采取预湿水法和
裹浆法两种骨料处理方式，与普通法对比，研究影响再生混凝
土强度的各种因素。
１试验方案
１．１试件设计
对Ｃ２０、Ｃ２５、Ｃ３０、ＣＡ０ ４种强度等级的混凝土进行研究，共
制作了９Ｏ个１００ ｍｍ×１００ ｍｍ×１００ ＩｎＰｏ的试件用于抗压和劈 裂抗拉试验，３３个１００ ｍｍ ｘ １００ ｍｍ ｘ４００ ｍｍ的混凝土试件用
于抗折试验。
橡胶混凝土的应用实验研究
工程技术 ２ＵＩＵ￣Ｕ．ＺＣｈｉｎａ Ｎｅｗ Ｔｅｃｈｎｏｌｏｇｉｅｓ ａｎｄ Ｐｒｏｄｕｃｔｓ嗣囵囫 蓬豳 ●嵋 阻 ■■■■ ■
橡胶混凝土的应用实验研究
盖玉杰
（１、东北林业大学，黑龙江哈尔滨１５００４０ 李伟１
２、沈阳建筑工程学院，辽宁沈阳１１００４４）
摘要：本文介绍了橡胶混凝土的应用和研究概况，与普通混凝土相比，橡胶混凝土具有质量轻、耐久性能、减震性能和隔声性能好
等特点，已逐渐在公路、桥梁、铁路、民用建筑和军事建筑等中应用。目前橡胶混凝土的研究主要集中在使用性能方面，建立完善的理
论体系和试验研究方法将有力于推动橡胶混凝土的广泛应用。
关键词：橡胶混凝土；橡胶颗粒；掺量；性能
随着科技的发展，人们开始把废！日橡胶称
为“新型黑色黄金”，千方百计设法回收利用，从
而开辟了废旧橡胶利用的新时代。废胶粉是回
收利用废旧橡胶的主要途径。橡胶混凝土就是
以混凝土为基材，均匀掺人各种非连续的橡胶
粉或橡胶颗粒而形成的水泥基复合材料。橡胶
主要通过物理力学作用改善混凝土内部结构，
并不改变混凝土中各种材料本身的化学性能，
因而不会破坏混凝土的耐久性。废旧橡胶资源
丰富，价格低廉，利用其对混凝土进行改性是一
种既简单又经济的方法。胶粉加入混凝土中的
研究目前处于初步阶段。
１橡胶混凝土的研究现状
国外橡胶混凝土的研究起步于２Ｏ世纪８０
年代末期，国内起步于２０世纪９０年代末期．整
整晚了十年。目前，国内外橡胶混凝土的研究还
是主要集中在强度、变形能力、耐久性能、隔声
性能、隔热性能及减震性能等几方面上。
１．１强度和变形性能实验
所有研究者的试验结果均表明与普通混凝
土相比，橡胶混凝土的抗压强度和抗折强度略
有降低，其降低程度与胶粉用量、粒径及表面粗
糙度有关。研究表明，粗骨料（最大粒径为
１２．７ｍｍ）全部被粒径相当的胶粉替代的混凝土
抗压强度降低７６．５％，抗折强度降低３６．９％；采
用不同粒径的胶粉部分替代粗骨料配制混凝土
再生混凝土力学性能的研究
・１４０・ 材料导报Ｂ：研究篇 ２０１４年１月（下）第２８卷第１期
再生混凝土力学性能的研究
任铮钺 ，冯琪 ，房延凤
（１大连理工现代工程检测有限公司，大连１１６０２４；２大连理工大学土木工程学院建筑材料研究所，大连１１６０２４）
摘要 在低温加热一颗粒整形工艺分离废弃混凝土的基础上，分析研究了再生粗骨料的性能以及再生混凝土 的力学性能。实验结果表明：在水灰比和砂率相同的基础上，相较于素混凝土，当再生粗骨料代替率为４Ｏ 时，再生 混凝土７ ｄ和２８ ｄ的抗压强度分别提高约６．９ 和４．２ ；再生混凝土的峰值应力变化与抗压强度变化趋势相同，且
两者的提高皆源于弹性应变的提高。
关键词 再生粗骨料低温分离工艺弹性应变 中图分类号：ＴＵ５２８．０９ 文献标识码：Ａ
Ｓｔｕｄｙ ｏｎ Ｍｅｃｈａｎｉｃａｌ Ｐｒｏｐｅｒｔｉｅｓ ｏｆ Ｒｅｃｙｃｌｅｄ Ｃｏｎｃｒｅｔｅ
ＲＥＮ Ｚｈｅｎｇｙｕｅ ，ＦＥＮＧ Ｑｉ ，ＦＡＮＧ Ｙａｎｆｅｎｇ
（１ Ｄａｌｉａｎ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｍｏｄｅｒｎ Ｅｎｇｉｎｅｅｒｉｎｇ Ｄｅｔｅｃｔｉｏｎ Ｃｏ．ＬＴＤ，Ｄａｌｉａｎ １１６０２４；２ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｍａｔｅｒｉａｌｓ，Ｓｃｈｏｏｌ ｏｆ Ｃｉｖｉｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｄａｌｉａｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｄａｌｉａｎ １１６０２４）
Ａｂｓｔｒａｃｔ Ｂａｓｅｄ ｏｎ ｔｈｅ ｌｏｗ ｔｅｍｐｅｒａｔｕｒｅ ｈｅａｔｉｎｇ－ｐａｒｔｉｃｌｅ ｓｈａｐｉｎｇ ｐｒｏｃｅｓｓ ｆｏｒ ｓｅｐａｒａｔｉｎｇ ｗａｓｔｅ ｃｏｎｃｒｅｔｅ，ｔｈｅ
ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｒｅｃｙｃｌｅｄ ｃｏａｒｓｅ ａｇｇｒｅｇａｔｅ，ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｔｈｅ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｔｈｅ ｒｅｃｙｃｌｅｄ ｃｏｎｃｒｅｔｅ，ｗｅｒｅ ａｎａ— ｌｙｚｅｄ ｓｙｓｔｅｍａｔｉｃａｌｌｙ．Ｃｏｍｐａｒｅｄ ｔｏ ｔｈｅ ｒｅｆｅｒｅｎｃｅ ｃｏｎｃｒｅｔｅ，ａｌｌ ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ ｔｈｅ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｏｆ ｒｅｃｙ—
再生塑料颗粒改性混凝土力学性能试验研究
材料研究与探讨 广东建材２０１２年第７期
再生塑料颗粒改性混凝土
力学性能试验研究
赵云腾
（广东工业大学土木与交通工程学院）
摘 要：本试验将三种不同掺量（５％，１０％，１５％）的再生ＡＢＳ／ＰＣ塑料颗粒作为一种添加成分取代部
分细骨料掺入普通混凝土当中，然后对该改性混凝土试件进行立方体抗压强度试验，轴心抗压强度试 验，抗折强度试验。研究不同的再生塑料颗粒掺量对混凝土各项力学性能的影响。实验结果表明，将再
生塑料颗粒掺入普通混凝土当中，能够改善混凝土的部分力学性能，同时实现了对塑料废弃物的再利
用。
关键词：再生塑料颗粒；改性混凝土；力学性能
１前言
随着塑料工业制品的飞速发展，塑料制品在人们的
生产和生活中越来越多的出现，但是大量塑料制品的使
用伴随着大量废旧塑料的产生。塑料难以降解，这将对
环境造成严重的污染并将危害人类的健康。因此，将废
旧塑料再利用是人们面临的一项课题。目前，塑料废弃
物的再利用技术可以分为两类Ⅲ：一类是直接在再利
用，另一类是改性再利用。第二种方法越来越受到人们
的关注 。本试验将三种不同掺量的再生ＡＢＳ／ＰＣ塑料
颗粒取代部分细骨料掺入普通混凝土当中，然后对该改
性混凝土试件进行立方体抗压强度试验，轴心抗压强度
试验，抗折强度试验。研究了不同的再生塑料颗粒掺量
对混凝土各项力学性能的影响。
２试验概况
２．１试验原材料
（１）水泥采用广州越堡水泥厂生产的Ｐ・０普通硅酸
盐水泥，强度等级为３２．５Ｒ。
（２）水采用普通自来水。
（３）砂为普通河砂，中砂，连续级配，表观密度为 ２．５３ｇ／ｃｍ。。
（４）粗骨料为花岗岩碎石，粒径为ｌＯ￣２０ｍｍ，石质新
鲜，没有软弱颗粒。
（５）再生塑料采用ＡＢＳ／ＰＣ塑料颗粒。形状为粒径
１￣２ｍｍ，高度２￣３ｍｍ的短柱型颗粒，密度１．１ｇ／ｃｍ。。如
图１所示。
图１再生ＡＢＳ／ＰＣ塑料颗粒
（６）外加剂为Ｌ一２萘系高效减水剂，浓度为３０％，减
再生混凝土抗裂性能影响因素试验研究
再生混凝土抗裂性能
影响因素试验研究
口文／马汉英 刘志欣
摘要：废弃水泥混凝土的回收利用是建筑环保的一项重要措施。再生混凝土的抗裂性
能影响着结构的耐久性。针对再生混凝土抗裂性较差的问题，文章以韧性指数作 为抗裂性的评价指标，研究分析了水胶比、再生骨料取代率、胶凝材料用量以及 一
砂率对再生混凝土抗裂性能的影响规律；试验表明４种因素匀对再生混凝土的 抗裂性有明显的影响，但影响规律有所不同。 关键词：建筑工程；再生混凝土；抗裂性；影响因素
废弃水泥混凝土的回收利用是建筑环保的一项重 要措施，已有的研究成果表明再生混凝土的抗裂性略
低于普通混凝土，这影响到再生混凝土的推广应用。为
了将废弃混凝土再利用，本文将研究影响再生混凝土 抗裂性能各种因素，为提高再生混凝土抗裂性能提供
一定的技术途径，从而加快再生混凝土在工程中的循
环应用。
试验材料
（１）水泥（ｃ）。采用４２．５级普通硅酸盐水泥，密度
３．１ １ ｔ／ｍ。，比表面积３４９ ｍ。／ｋｇ。
（２）再生骨料（ＲＣＡ）。取白天津市某建筑废弃的混 凝土，原生混凝土的粗骨料为砾石，先经人工破碎成中
等尺度的碎块，然后用颗式破碎机破碎成小颗粒并经
筛分制成。再生骨料各项基本性能分析和测试结果均
满足相关规范要求。 （３）天然粗骨料（ＮＡ）。采用天津本地的石灰石质碎
石。 （４）砂（Ｓ）。天津河砂，级配合格，细度模数Ｍｘ＝
２．６２，符合要求。
（５）水（ｗ）。采用当地自来水，满足相关指标。
评价指标及试验方法
抗裂性能指标选择
再生混凝土是一种非均质多组分的脆性复合材
咽 天津建诅科技２０１０・ＮＯ．｛ 料，主要由水泥石基体和骨料组成，具有抗压强度高、 抗拉强度低的特性。根据现有试验条件，评定混凝土抗
裂性的常用指标有拉压比、韧性指数、弹强比等３个。 研究表明韧性指数和混凝土的抗裂性能的相关性最 大，最能反映出混凝土的抗裂性能。
韧性是材料变形与断裂的综合性质，可定义为材 料或结构在荷载作用下到破坏或失效为止吸收能量的
再生混凝土强度和耐久性能试验
２００７年第５期（总第２１１期） Ｎｕｍｂｅｒ ５ ｉｎ ２００７（Ｔｏｔａｌ Ｎｏ．２ｌ１） 混 凝 土
Ｃｏｎｃｒｅｔｅ 原材料及辅助物料 ＭＡＴＥＲＩＡＩ，ＡＮＤ ＡＤＭＩＮＩＣＬＥ
再生混凝土强度和耐久性能试验
王军强１，２。陈年和 ，蒲琪’
（１．徐州建筑学院，江苏徐州２２１００８；２．中国矿业大学，江苏徐州２２１００８）
摘要： 为了研究再生混凝土的基本力学性能和抗冻耐久性，试验中考虑再生骨料的来源和替代率、水胶比、粉煤灰掺量和含气量等因 素，对ｌ４个系列混凝土的７ｄ和２８ｄ抗压强度、抗折强度和弹性模量等进行了试验，对其中８个系列的混凝土进行了快速冻融试验，采用
共振法测试了其相对动弹性模量和重量损失率。结果表明，再生骨料的饱和面干密度比天然骨料的要小一些，而其吸水性比天然骨料的 要大；再生骨料的替代率和来源对再生混凝土强度影响基本在１０％范围之内；采取外掺粉煤灰和引气剂所配置再生混凝土，其抗冻性会 有很大程度的提高，可以满足寒冷区域环境下使用；再生混凝土的弹性模量比普通混凝土的要低一些，这些对变形和施加应力等产生的影
响，应进一步研究和分析。 ・ 关键词：再生骨料；再生混凝土；试验研究；强度；冻融耐久性 、
中图分类号：ＴＵ５２８．０４ｌ 文献标志码：Ａ 文章编号： １００２—３５５０一（２００７）０５—００５３—０４
Ｅｘｐｅｒｉｍｅｎｔａｌ ｓｔｕｄｙ ｏｆ ｂｅｈａｖｉｏｒ ｏｆ ｓｔｒｅｎｇｔｈ ａｎｄ ｄｕｒａｂｉｌｉｔｙ ｏｆ ｒｅｃｙｃｌｅｄ ａｇｇｒｅｇａｔｅ ｃｏｎｃｒｅｔｅ
ＷＡＮＧＪａｎ—ｑｉａｎ￣ ，ＣＨＥＮＮｉａｎ－ｈｅ ，ＰＬ， （１．ＸｕｚｈｏｕＩｎｓｔｉｔｕｔｅｏｆＡｒｃｈｉｔｅｃｔｕｒａｌＴｅｃｈｎｏｌｏｇｙ，Ｘｕｚｈｏｕ ２２１００８，Ｃｈｉｎａ；２．ＣｈｉｎａＵｎｉｖｅｒｓｉｔｙｏｆＭｉｎｉｎｇａｎｄＴｅｃｈｎｏｌｏｇｙ，Ｘｕｚｈｏｕ２２１００８，Ｃｈｉｎａ）
再生混凝土的抗压强度初步研究
第３３卷第４期 ２００７年８月 四川建筑科学研究 Ｓｉｃｈｕａｎ Ｂｕｉｌｄｉｎｇ Ｓｃｉｅｎｃｅ １８３
再生混凝土的抗压强度初步研究
唐 捷
（丽水学院建筑工程系，浙江丽水３２３０００）
摘要：设计并完成了相关试验，系统研究了再生混凝土的抗压强度特征。主要包括再生粗骨料含量对再生混凝土抗压强度 的影响，再生混凝土抗压强度随龄期的发展规律，再生混凝土的龄期系数以及普通混凝土２８ ｄ抗压强度方程对再生混凝土的 适用性。试验结果表明，随着再生粗骨料增加，混凝土的抗压强度降低；再生混凝土的抗压强度发展规律与普通混凝土基本
一致，但是再生混凝土各龄期系数均低于普通混凝土，表明其强度增长较慢；普通混凝土２８ ｄ抗压强度方程不适用于再生混 凝土。本文的研究结果对再生混凝土在实际中的推广应用具有重要的价值。 关键词：再生混凝土；抗压强度；再生粗骨料含量 中图分类号：ＴＵ５２８．２ 文献标识码：Ａ 文章编号：１００８—１９３３（２００７）０４—０１８３—０４
Ｐｒｅｌｉｍｉｎａｒｙ ｓｔｕｄｙ ｏｎ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｏｆ ｒｅｃｙｃｌｅｄ ａｇｇｒｅｇａｔｅ ｃｏｎｃｒｅｔｅ
ＴＡＮＧ Ｊｉｅ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｂｕｉｌｄｉｎｇ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｌｉｓｈｕｉ Ｉｎｓｔｉｔｕｔｅ，Ｌｉｓｈｕｉ ３２３０００，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｄｅａｌｓ ｗｉｔｈ ｔｈｅ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｏｆ ｒｅｃｙｃｌｅｄ ａｇｇｒｅｇａｔｅ ｃｏｎｃｒｅｔｅ．Ｔｈｅ ｉｎｆｌｕｅｎｃｅ ｏｆ ｒｅｃｙｃｌｅｄ ｃｏａｒｓｅ ａｇｇｒｅｇａｔｅ
ｃｏｎｔｅｎｔｓ ｏｎ ｔｈｅ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｏｆ ｃｏｎｃｒｅｔｅ，ｔｈｅ ｓｔｒｅｎｇｔｈ ｄｅｖｅｌｏｐｍｅｎｔ ｗｉｔｈ ａｇｅｓ，ｔｈｅ ａｇｅ ｆａｃｔｏｒ ａｎｄ ｔｈｅ ａｐｐｌｉｃａｂｉｌｉｔｙ ｏｆ ２８ｄ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｅｑｕａｔｉｏｎ ｏｆ ｎｏｒｍａｌ ｃｏｎｃｒｅｔｅ ｗｅｒｅ ｉｎｖｅｓｔｉｇａｔｅｄ．Ｉｔ ｗａｓ ｆｏｕｎｄ ｔｈａｔ ｔｈｅ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｄｅｃｒｅａｓｅｓ ｗｉｔｈ ｔｈｅ ｉｎｃｒｅａｓｅ ｏｆ ｒｅｃｙｃｌｅｄ ｃｏａｒｓｅ ａｇｇｒｅｇａｔｅｓ，ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｆｏｒ ｒｅｃｙｃｌｅｄ ａｇｇｒｅｇａｔｅ ｃｏｎｃｒｅｔｅ ａｒｅ ｓｉｍｉｌａｒ ｔｏ ｔｈａｔ ｏｆ ｎｏｒｍａｌ ｃｏｎｃｒｅｔｅ ｂｕｔ ｗｉｔｈ ｓｍａｌｌ ａｇｅ ｆａｃｔｏｒｓ，ｔｈｅ ２８ｄ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｅｑｕａｔｉｏｎ ｏｆ ｎｏｒｍａｌ ｃｏｎｃｒｅｔｅ Ｃａｎ ｎｏｔ ｂｅ ｕｓｅｄ ｆｏｒ ｒｅｃｙｃｌｅｄ ａｇｇｒｅｇａｔｅ ｃｏｎｃｒｅｔｅ．Ｔｈｅｗｏｒｋ ｃｏｎｄｕｃｔｅｄｉｎｔｈｉｓ ｐａｐｅｒ ｐｒｏｖｉｄｅｓ ｓｏｍｅ ｂａｓｉｃ ｋｎｏｗｌｅｄｇｅｒｅｇａｒｄｉｎｇｔｈｅ ｕｓｅｏｆ ｒｅｃｙｃｌｅｄ ａｇｇｒｅｇａｔｅ ｃｏｎｃｒｅｔｅｉｎ
