内容(十三)锂离子电池的电化学阻抗谱分析报告

锂离子电池的电化学阻抗谱分析1. 锂离子电池的特点锂离子电池充电时,正极中的锂离子从基体脱出,嵌入负极;而放电时,锂离子会从负极中脱出,嵌入正极。

因此锂离子电池正负极材料的充放电容量、循环稳定性能和充放电倍率等重要特性均与锂离子在嵌合物电极材料中的脱出和嵌入过程密切相关。

这些过程可以很好地从电化学阻抗谱(EIS )的测量与解析中体现出来。

2. 电化学阻抗谱的解析2.1. 高频谱解析嵌合物电极的EIS 谱的高频区域是与锂离子通过活性材料颗粒表面SEI 膜的扩散迁移相关的半圆(高频区域半圆),可用一个并联电路R SEI /C SEI 表示。

R SEI 和C SEI 是表征锂离子活性材料颗粒表面SEI 膜扩散迁移过程的基本参数,如何理解R SEI 和C SEI 与SEI 膜的厚度、时间、温度的关系,是应用EIS 研究锂离子通过活性材料颗粒表面SEI 膜扩散过程的基础。

2.1.1. 高频谱解析R SEI 和C SEI 与SEI 膜厚度的关系SEI 膜的电阻R SEI 和电容C SEI 与SEI 膜的电导率、介电常数ε的关系可用简单的金属导线的电阻公式和平行板电容器的电容公式表达出来S l R SEI ρ= (1)lS C SEI ε= (2) 以上两式中S 为电极的表面积,l 为SEI 膜的厚度。

倘若锂离子在嵌合物电极的嵌入和脱出过程中ρ、ε和S 变化较小,那么R SEI 的增大和C SEI 的减小就意味着SEI 厚度的增加。

由此根据R SEI 和C SEI 的变化,可以预测SEI 膜的形成和增长情2.1.2. SEI 膜的生长规律(R SEI 与时间的关系)嵌合物电极的SEI 膜的生长规律源于对金属锂表面SEI 膜的生长规律的分析而获得。

对金属锂电极而言,SEI 膜的生长过程可分为两种极端情况:(A )锂电极表面的SEI 膜不是完全均匀的,即锂电极表面存在着锂离子溶解的阳极区域和电子穿过SEI 膜导致的溶剂还原的阴极区域;(B )锂电极表面的SEI 膜是完全均匀的,其表面不存在阴极区域,电子通过SEI 膜扩散至电解液一侧为速控步骤。

这对于低电位极化下的炭负极和过渡金属氧化物负极以及过渡金属磷酸盐正极同样具有参考价值。

下面分别讨论这两种情况。

(A )锂电极的SEI 膜不完全均匀电极过程的推动力源自金属锂与电解液组分之间的电位差∆V M-S 。

假设:(1)腐蚀电流服从欧姆定律;(2)SEI 膜的电子导电率(ρe )随时间变化保持不变,此时腐蚀电流密度可表示为:l V i e S M corr ρ/-∆= (3)式中导电率ρe 的量纲为Ω m ,SEI 膜的厚度l 的量纲为m 。

通过比较(3)式两端的量纲,可以判断公式成立。

进一步假设腐蚀反应的全部产物都沉积到锂电极上,形成一个较为均匀的薄膜,那么corr Ki dt dl = (4)K 为常数,其量纲为m 3A -1s -1。

从(3)、(4)两式可得:l V K dt dl e S M ρ-∆= (5)对(5)式积分得到1221A t l V K l e S M +∆=-ρ (6-1)(5)式中A 1是积分常数。

如果在(0, t)的区间进行定积分,且令t=0时,l =l 0,则t l V K l l e S M ρ-∆+=2202 (6-2)或2/120)2(t l V K l l e S M ρ-∆+= (6-3)(B )锂电极的SEI 膜完全均匀此时,电子通过SEI 膜扩散到电解液一侧为速控步骤,腐蚀电流密度遵循如下的(7)式l FDC i corr 0= (7)公式(7)来自极限扩散电流密度的表达式(电子转移数为n=1),式中D 为电子在SEI 膜中的扩散系数,C 0为靠近金属锂一侧SEI 膜中的电子的浓度。

将公式(7)和(4)联立得到l KFDC dt dl 0= (8)积分后变为2/1020)2(t KFDC l l += (9)公式(6-3)和(9)为SEI 膜生长的抛物线定理。

SEI 膜生长的抛物线定理仅是一种理想结果。

在实际的电池体系中,由于ρe 和D 均可能随l 的变化而变化,SEI 膜可能会破裂或者不均匀生长,因此SEI 的增长常常会偏离抛物线生长定理。

2.1.3. R SEI 与电极极化电位的关系锂离子通过SEI 膜迁移的动力学过程可用表征离子在固体中迁移过程的公式来描述)/sinh()/exp(4RT azFE RT W zFac i -=ν (10) 式中a 为离子跳跃半距离(the jump ’s half distance ),ν为晶格振动频率,z 为离子电荷(对锂离子来说等于1),W 为离子跳跃能垒,c 是离子的浓度,E 是电场强度,F 是Faraday 常数。

当所有的电位降都发生在SEI 膜上时,El SEI ==ηη(11)式中η为过电位,l 为SEI 的厚度。

在低电场强度下,将公式(11)的变形l E /η=代入(10)式,再利用双曲正旋函数的近似公式x x x e e x x x =--+=-=-2)1(12sinh对(10)式进行简化处理,得到)/ex p()/4(222RT W RTl c a F z i -=ην (12)这样,SEI 膜的电阻R SEI 可以表示为)/ex p()4/(/222RT W c a F z RTl i R SEI νη== (13)(13)式也可变换成对数的形式:RT W c a F z RTl R SEI /)4/ln(ln 222+=ν (14) 利用lnR SEI 对T -1作图,可以从直线的斜率直接求得W 的值。

2.2. 中高频谱解析实用化嵌合物电极EIS 谱的中高频区域是与电子在活性材料颗粒部的输运过程相关的半圆,可用一个R e /C e 并联电路表示。

R e 是活性材料的电子电阻,是表征电子在活性材料颗粒部的输运过程的基本参数。

根据欧姆定律,电阻R 与电导率σ有如下的关系S L S L R e σρ== (15)式中L 为材料厚度,S 为材料面积。

根据(15)式,对固定的电极而言,R e 随电极极化电位或温度的变化反应了材料电导率随电极电位或者温度的变化。

从本质上来说,嵌合物电极EIS 谱的中高频区域的半圆是与活性材料电子电导率相关的。

2.2.1. R e 与温度的关系这里,材料电导率(与反应活化能相关)和温度的关系可以由Arrhenius 方程给出)/ex p(RT E A a -=σ(16) 式中A 为指前因子,E a 为热激活化能。

将(15)、(16)两式联立可得)/exp(RT E AS L R a = (17)将其变成对数形式得到RT E AS L R a +=ln ln (18)从(18)式可以得出,lnR e -T -1呈线性关系,根据直线的斜率可求得E a 的值。

2.2.2. R e 与电极极化电位的关系锂离子电池正极材料的电子导电率一般都比较小,属于半导体材料,按其导电机制的不同可分为n 型半导体和p 型半导体。

由于导电机制不同,它们相应的R e 与电极极化电位之间的关系也不同。

这里以LiCoO 2和LiMn 2O 4两种不同的半导体来阐述R e 与温度的关系。

LiCoO 2是典型的p 型半导体,主要靠空穴导电。

对于Li x CoO 2,当x<1时就具有部分充满的价带,每一个锂离子从LiCoO 2晶格中脱出时,就会在价带中产生一个空穴,即x p -=1 (19)式中p 为自由空穴的浓度。

当x<0.75时,Li x CoO 2中具有足够的空穴产生有效的屏蔽,在这一区域价带的空穴发生离域化,从而使Li x CoO 2表现出金属的电导性能。

LiCoO 2正极在充放电过程中,其电子导电率可分为3个区域:(1)Li x CoO 2表现为半导体的区域;(2)空穴发生离域化的区域;(3)Li x CoO 2表现为金属的区域。

p 型半导体的电子导电率σ可表示为μσpq =(20)式中μ为空穴迁移率,q 为电子电荷。

进一步假设Li x CoO 2中不存在锂离子之间或者锂离子与嵌锂空穴之间的相互作用,锂离子的嵌入过程可用Langmuir 嵌入等温式(Langmuir insertion isotherm )来描述。

)](exp[10E E f x x -=- (21)式中f=F/RT (F 为法拉第常数),E 和E 0分别为平衡状态下电极的实际和标准电极电位。

由式(21)解得:)](ex p[1)](ex p[00E E f E E f x -+-= (21-1)将其代入(19)式得到)](ex p[110E E f p -+= (22)将(15)与(20)两式联立,解得:S pq L R μ=或SR q L p μ= (22-1)则将(22-1)与(22)联立解得:)](ex p[110E E f SR q L -+=μ (23-1)变成对数形式,则)]}(ex p[1ln{)/ln(ln 0E E f S q L R -++=μ (23-2) (这里利用泰勒级数展开进行近似的数学处理:)(1)](ex p[00E E f E E f -+≈-;这样,(23-2)可近似变为)(21)/2ln(ln 0E E f S q L R -+=μ (24)由此可知lnR 与E 之间呈线性关系。

通过以上分析,对p 型半导体而言,lnR e 随E 的变化规律呈现出3个不同的部分,即:(1)Li x CoO 2电导行为表现为半导体时,lnR e -E 近似呈线性关系;(2)空穴发生离域化时,lnR e 随E 的改变将发生突变;(3)Li x CoO 2电导行为表现为金属时,lnR e -E 也近似呈线性关系。

与LiCoO 2为代表的p 型半导体材料不同,尖晶石LiMn 2O 4为n 型半导体材料,其电子的传导主要依靠电子在低价(Mn 3+)和高价(Mn 4+)离子之间的跃迁来实现,因此电子导电率主要由如下两个因素确定:(1)载流子(Mn 3+中的电子)的量;(2)载流子的跃迁长度(Mn-Mn 原子间的距离)。

在锂离子脱出过程中一方面会引起Mn 3+氧化为Mn 4+导致载流子数量的减小,从而使尖晶石LiMn 2O 4电子导电率降低;另一方面,锂离子的脱嵌会引起尖晶石结构中Mn-Mn 原子间距离的收缩,从而导致尖晶石LiMn 2O 4电子导电率的增高。

实验结果表明载流子跃迁距离的减小是导致锂离子脱嵌过程中电子导电率变化的主要原因。

2.3. 中频谱解析实用化嵌合物电极EIS 谱的中频区域是与电荷传递过程相关的一个半圆,可用一个R ct /C dl 并联电路表示,R ct 和C dl 是表征电荷传递过程相关的基本参数。

合集下载

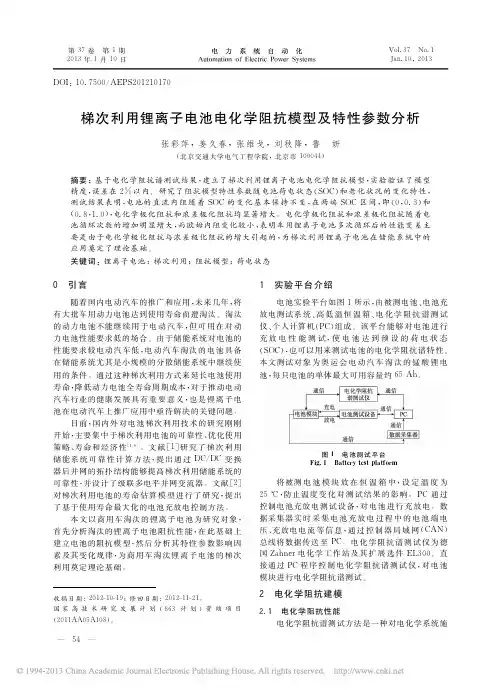

梯次利用锂离子电池电化学阻抗模型及特性参数分析_张彩萍

梯次利用锂离子电池电化学阻抗模型及特性参数分析_张彩萍

DOI:10.7500/AEPS201210170梯次利用锂离子电池电化学阻抗模型及特性参数分析张彩萍,姜久春,张维戈,刘秋降,鲁 妍(北京交通大学电气工程学院,北京市100044)摘要:基于电化学阻抗谱测试结果,建立了梯次利用锂离子电池电化学阻抗模型,实验验证了模型精度,误差在2%以内。

研究了阻抗模型特性参数随电池荷电状态(SOC)和老化状况的变化特性,测试结果表明,电池的直流内阻随着SOC的变化基本保持不变,在两端SOC区间,即(0,0.3)和(0.8,1.0),电化学极化阻抗和浓差极化阻抗均显著增大。

电化学极化阻抗和浓差极化阻抗随着电池循环次数的增加明显增大,而欧姆内阻变化较小,表明车用锂离子电池多次循环后的性能变差主要是由于电化学极化阻抗与浓差极化阻抗的增大引起的,为梯次利用锂离子电池在储能系统中的应用奠定了理论基础。

关键词:锂离子电池;梯次利用;阻抗模型;荷电状态收稿日期:2012-10-19;修回日期:2012-11-21。

国家高技术研究发展计划(863计划)资助项目(2011AA05A108)。

0 引言随着国内电动汽车的推广和应用,未来几年,将有大批车用动力电池达到使用寿命而遭淘汰。

淘汰的动力电池不能继续用于电动汽车,但可用在对动力电池性能要求低的场合。

由于储能系统对电池的性能要求较电动汽车低,电动汽车淘汰的电池具备在储能系统尤其是小规模的分散储能系统中继续使用的条件。

通过这种梯次利用方式来延长电池使用寿命,降低动力电池全寿命周期成本,对于推动电动汽车行业的健康发展具有重要意义,也是锂离子电池在电动汽车上推广应用中亟待解决的关键问题。

目前,国内外对电池梯次利用技术的研究刚刚开始,主要集中于梯次利用电池的可靠性、优化使用策略、寿命和经济性[1-6]。

文献[1]研究了梯次利用储能系统可靠性计算方法,提出通过DC/DC变换器后并网的拓扑结构能够提高梯次利用储能系统的可靠性,并设计了级联多电平并网变流器。

如何研究锂离子电池的阻抗?

如何研究锂离子电池的阻抗?

如何研究锂离子电池的阻抗? 在对阻抗建模时,COMSOLMultiphysics软件会自动将这些方程转换为频域形式,并围绕给定的电压和电流将方程线性化。

 电池在工作时通常会经历很多过程,而这些过程涉及了非常多的参数。

如何深入探究电池内部的运行和反应过程?一种便捷的途径是分析电池的阻抗。

借助“案例库”中的“锂离子电池阻抗”演示App,我们可以对特定锂离子电池设计中的阻抗进行分析。

 阻抗谱:一种实验方法 电化学阻抗谱(EIS)是一种广泛应用于电分析领域的技术,其作用是研究电化学系统中的谐波响应。

在电池中,它会在两个电极之间电势差的基础之上施加一个小的正弦振荡,并根据阻抗以频域分析得到的电流结果。

通常情况下,该扰动应用于开路电压。

 在电学分析中,阻抗是一个包含实部和虚部的复数。

实部相当于与外加电压同相的电阻;虚部相当于与外加电压呈90°异相的电抗。

阻抗的实部和虚部告诉了人们有关电池的动力学、质量传递属性及其电容特性的信息。

通过测量一定频率范围内的阻抗,系统中各个物理场的相对影响都可以被表示为特征时间尺度的函数。

 如何模拟锂离子电池中的阻抗 发生在锂离子电池内的多个过程展现出了瞬态响应,可以在频域中探测到。

下图中的标准锂离子电池由两个多孔电极构成,并且两电极之间带有多孔隔膜,我们可以对以下过程进行解释:活性电极材料表面的电荷转移反应。

 ➤活性电极材料表面的电荷转移反应。

 ➤电解质中的质量传递(扩散和迁移)。

 ➤活性电极材料颗粒内的锂扩散。

 ➤活性电极材料、电导体和其他表面上双电层电荷的变化。

 ➤导电材料之间的接触阻抗。

 锂离子电池内的过程与材料 在对阻抗建模时,COMSOLMultiphysics软件会自动将这些方程转换为频域形式,并围绕给定的电压和电流将方程线性化。

线性化方法与阻抗数据的谐波解释一致,并且由于使电池电势受到很小的扰动,所以该方法是可行的。

 如何理解阻抗数据? 奈奎斯特图是表征系统阻抗的常用方式,图中阻抗的负虚部分量与实部分量分别绘制在y轴和x轴上。

锂离子电池欧姆阻抗

锂离子电池欧姆阻抗

锂离子电池欧姆阻抗锂离子电池是一种常见的可充电电池,具有高能量密度、长循环寿命和较低的自放电率等优点,因此被广泛应用于各个领域,如移动通信、电动汽车和储能系统等。

然而,随着使用时间的增加,锂离子电池内部会发生一系列的物理和化学反应,导致其性能下降。

其中,欧姆阻抗是一个重要的电池特性参数,它反映了电池内部的电阻情况。

锂离子电池的欧姆阻抗可以理解为电池内部电阻的总和。

在电池的正极、负极以及电解质中,都存在着电阻。

正极和负极的电极材料通常是由锂离子嵌入和脱出所构成的,这个过程会引起电极材料的体积变化,从而导致电阻的增加。

此外,电解质中的离子传输速率也会影响电池的欧姆阻抗。

为了更好地理解锂离子电池的欧姆阻抗,我们可以将其分解为三个部分:电解质阻抗、电极阻抗和极化阻抗。

电解质阻抗是由于电解质中离子的传输过程而引起的,其大小与电解质的浓度、温度以及离子迁移率等因素有关。

电极阻抗是由于电极材料及其界面上的电化学反应引起的,其大小与电极材料的导电性能、界面结构以及电化学反应的速率等有关。

极化阻抗包括活化极化和浓差极化两部分,前者是由于电化学反应速率限制引起的,后者是由于电解质中离子浓度差异导致的。

在实际应用中,我们可以通过测量锂离子电池的交流阻抗谱来分析其欧姆阻抗。

交流阻抗谱是一种将电池的电压响应与外加交流信号频率相关联的技术,通过测量不同频率下的电压和电流,可以得到电池的阻抗谱。

通过对阻抗谱的分析,可以确定电池内部的欧姆阻抗以及其他与电池性能相关的参数。

在实际应用中,锂离子电池的欧姆阻抗是一个重要的性能指标。

当电池的欧姆阻抗升高时,电池的内阻增加,会导致电池的放电效率下降、电压降低以及功率损失增加。

因此,降低电池的欧姆阻抗对于提高电池的性能具有重要意义。

为了降低锂离子电池的欧姆阻抗,可以采取一系列措施。

首先,可以优化电池的材料选择和结构设计,选择导电性能好的电极材料,并合理设计电池的结构,以减小电极与电解质之间的电阻。

一般锂离子电池的阻抗

一般锂离子电池的阻抗

一般锂离子电池的阻抗锂离子电池是一种常见的充电储能设备,广泛应用于移动电子设备、电动汽车等领域。

在使用锂离子电池的过程中,我们常常会遇到电池的阻抗问题。

本文将从锂离子电池的基本原理、阻抗定义及其特性、影响阻抗的因素等方面进行阐述,以帮助读者更好地理解和解决锂离子电池的阻抗问题。

我们来了解一下锂离子电池的基本原理。

锂离子电池是一种通过锂离子在正负极之间的迁移来完成电荷和放电过程的电池。

其基本构成包括正极、负极、电解质和隔膜。

正极材料通常采用锂化合物,如锰酸锂、钴酸锂、三元材料等;负极材料则采用石墨或石墨烯。

电解质一般采用有机溶液或聚合物凝胶,用于离子的传导。

隔膜则起到隔离正负极、防止短路的作用。

接下来,我们来了解一下电池的阻抗及其特性。

阻抗是指电池对交流电信号的阻碍程度,通常用复数表示。

它由电池内部的电阻、电容和电感等元件组成。

在交流电信号作用下,电池内部的阻抗会对电流的传输和电池性能产生影响。

阻抗的大小和频率有关,通常以阻抗频谱来表示。

阻抗频谱是指在不同频率下,电池的阻抗大小和相位变化情况。

锂离子电池的阻抗特性主要包括电阻、电容和电感等组成部分。

电阻是指电池内部的电导损耗,包括电解质的电导损耗和电极材料的电导损耗。

电容是指电池内部的电荷储存能力,与电解质的电荷传输速率相关。

电感是指电池内部的感应电动势和电流之间的关系,与电池的几何形状和电流变化速率相关。

锂离子电池的阻抗受多种因素的影响。

首先,电池的化学组成和结构参数会直接影响阻抗大小。

例如,正极材料的种类和含量、电解质的浓度和温度、负极材料的厚度等都会对阻抗产生影响。

其次,电池的工作状态和使用环境也会对阻抗产生影响。

例如,电池的充放电状态、温度、湿度等都会影响电池内部的化学反应和离子传输速率,从而改变阻抗特性。

此外,电池的寿命和循环次数也会对阻抗产生影响,因为电池在使用过程中会发生结构破坏和化学损耗,从而增加电池的内阻,导致阻抗增大。

在实际应用中,了解和控制锂离子电池的阻抗对于保证电池性能和延长电池寿命至关重要。

基于电化学阻抗谱的锂离子电池寿命评估技术研究

基于电化学阻抗谱的锂离子电池寿命评估技术研究

基于电化学阻抗谱的锂离子电池寿命评估技术研究基于电化学阻抗谱的锂离子电池寿命评估技术研究摘要:随着电动汽车的普及和可再生能源的高速发展,锂离子电池作为一种重要的能源存储设备,对于提高电动汽车的使用寿命和推动可再生能源的应用具有重要意义。

然而,锂离子电池的寿命问题仍然是一个亟待解决的挑战。

因此,本论文基于电化学阻抗谱的技术,通过对锂离子电池的特性进行分析和评估,以提高锂离子电池的使用寿命。

第一节引言随着电动汽车和可再生能源的快速发展,锂离子电池作为一种重要的能源存储设备,广泛应用于电动汽车、储能系统等领域。

然而,锂离子电池的寿命问题仍然是一个非常重要的挑战。

电池的寿命主要受到循环寿命和存储寿命的影响。

而电化学阻抗谱技术作为一种非侵入性的测试方法,能够对电池的特性进行分析和评估,为提高锂离子电池的使用寿命提供重要的参考。

第二节理论基础电化学阻抗谱是一种通过测量电池的交流阻抗来研究电池特性的技术。

根据电化学阻抗谱的测量结果,可以得到电池的内阻、极化电阻、扩散电阻等参数,这些参数对于电池的性能和寿命具有重要的影响。

通过对电化学阻抗谱数据的分析,可以得到电池的电化学特性的变化规律,从而评估电池的寿命情况。

第三节方法本研究采用锂离子电池的充放电测试仪,对电池进行一系列的充放电循环测试。

在测试过程中,使用电化学阻抗谱仪对电池的阻抗进行测量,并记录下阻抗谱数据。

然后,对这些数据进行处理和分析,得到电池的电化学特性参数。

最后,通过对这些参数的变化规律进行分析,评估电池的寿命情况。

第四节结果与讨论通过对电化学阻抗谱数据的分析,可以得到电池的内阻、极化电阻、扩散电阻等参数。

通过对这些参数的变化规律进行分析,可以对电池的寿命情况进行评估。

实验结果表明,在循环测试过程中,电池的内阻和极化电阻逐渐增加,而扩散电阻逐渐减小。

这是因为在循环过程中,电池的材料发生了变化,导致电池内部的电化学反应出现变化。

通过对这些变化的分析,可以评估电池的寿命情况。

阻抗、极化和EIS分析

阻抗、极化和EIS分析

原电池:随电流密度增大,由于极化 作用,负极的电极电势比可逆电势值 愈来愈大,正极的电极电势比可逆电 势值愈来愈小,两条曲线有相互靠近 的趋势,原电池的电动势逐渐减少, 所做电功则逐渐减小。
从能量消耗的角度看,无论原电池还是电解池,极化作用的存在都是 不利的,而锂离子电池既是原电池又是电解池,这也就是为什么锂电 池在大电流充放电时,容量会降低。
电容C为与纵轴(虚部)重合的一条直线 电阻R与电容C串联的RC电路,为与横轴交 于R纵轴平行的一条直线 电阻R与电容C并联的RC电路,为为半径为 R/2的半圆
10
认识EIS图谱
电荷传递过程控制的EIS 圆心为(RΩ+Rct/2,0),半径为 Rct/2的半圆 从Nyquist图上,可以直接求出RΩ和Rct
1
正负阴阳电极的区别总结
无论是原电池还是电解池中,都有如下定义:
正极:电势较高的电极
负极:电势较低的电极
阳极:发生氧化反应的电极(化合价升高、失去电子)
阴极:发生还原反应的电极(化合价降低、得到电子)
原电池: 正极=阴极 ,负极=阳极
电解池:正极=阳极 ,负极=阴极
人们习惯用放电过程中的阴阳极代表正负极,即以原电池中的正负极
引起感抗
11
EIS图谱的五个部分
锂离子在嵌合物电极中的脱出和嵌入过程的典型EIS 谱包括5 个部分: (1) 超高频区域(10 kHz 以上) ,与锂离子和电子通过电解液、多孔隔膜、 导线、活性材料颗粒等输运有关的欧姆电阻,在EIS 谱上表现为一个点, 此过程可用一个电阻Rs表示; (2 ) 高频区域,与锂离子通过活性材料颗粒表面绝缘层的扩散迁移有关的 一个半圆,此过程可用一个RSEI /CSEI并联电路表示。其中,RSEI 即为锂离子扩散迁移通过SEI 膜的电阻; (3) 中频区域,与电荷传递过程相关的一个半圆,此过程可用一个Rct /Cdl并联电路表示。Rct为电荷传递电阻,或称为电化学反应电阻,Cdl 为双电层电容; (4) 低频区域,与锂离子在活性材料颗粒内部的固体扩散过程相关的一条 斜线,此过程可用一个描述扩散的Warburg 阻抗ZW表示; ( 5 ) 极低频区域( <0. 01Hz) ,与活性材料颗粒晶体结构的改变或新相的 生成相关的一个半圆以及锂离子在活性材料中的累积和消耗相关的一条垂 线组成,一般很少测0.01Hz以下的频率范围

阻抗、极化和EIS分析

eis的等效电路图这是常规的锂电池eis图正极材料一般没有第一个半圆即没有明显的eis膜形成过程等效电路也和此图不一样10认识eis图谱nyquist图上电容c为与纵轴虚部重合的一条直线电阻r为横轴实部上的一个点电阻r与电容c串联的rc电路为与横轴交于r纵轴平行的一条直线电阻r与电容c并联的rc电路为为半径10认识eis图谱电荷传递过程控制的eis圆心为rct20半径为rct2的半圆从nyquist图上可以直接求出rct电荷传递和扩散混合控制的eis10认识eis图谱实际图谱与理想曲线有偏差的原因固体电极的eis研究发现曲线总是或多或少的偏离半圆而表现为一段圆弧被称为容抗弧这种现象被称为弥散效应反映了电极双电层偏离理想电容的性质扩散曲线阻抗偏离45的原因a
为准。在锂电池中,一般认为正极为阴极(cathode),负极为阳极
(anode)
2
关于隔膜对电子和离子的传导
1 外电路:导电子不导Li离子 2 集流体:导电子不导Li离子
3 电解液:导Li离子不导电子 +
4 隔 膜:导Li离子不导电子
正 集正 隔锂 集 弹 负
极流
流 簧 极﹣
壳 体极 膜片 体 片 壳
电容C为与纵轴(虚部)重合的一条直线 电阻R与电容C串联的RC电路,为与横轴交 于R纵轴平行的一条直线 电阻R与电容C并联的RC电路,为为半径为 R/2的半圆
10
认识EIS图谱
电荷传递过程控制的EIS 圆心为(RΩ+Rct/2,0),半径为 Rct/2的半圆 从Nyquist图上,可以直接求出RΩ和Rct
9
EIS的等效电路图
➢2个RC回路串联; ➢电容C由CPE代替; ➢CPE为恒相位元件
(constant phase element); ➢Warburg阻抗。

锂电池交流阻抗谱测试和拟合

锂离子电池交流阻抗测试交流阻抗谱(EIS)对于研究锂离子电池系统有非常多的优点。

通过一张EIS谱图可以获得电池的欧姆阻抗(Rs),界面层(SEI),电荷转移反应(Rct)和扩散过程(W)的阻抗信息。

EIS测量过程中不需要对电池进行拆解,这样避免了环境条件对电池材料的影响,并且可以在电池的工作状态下进行测量。

本应用报告将对使用交流阻抗对锂电池进行测试及拟合的过程进行详细描述。

1.设备:所有Zahner的电化学工作站都具有交流阻抗的测试功能2.连接:采用四电极连接方式,分别把工作电极黑色引线(WE power)和工作测试电极蓝色引线(WE sense)连接到电池的正极(+),把对电极红色引线(CE)和参比电极绿色引线(RE)连接到电池的负极(-).3.连接后,选中EIS测试方法EIS potentiostatic 或EIS galvanostatic后,Online Display窗口会自动显示电池开路电压(cell Voltage), 检查其是否正确和稳定,如果发现异常,仔细检查连接是否正确。

Online display可以实时显示电池开路电位(Cell voltage)4.测试设置:这里注意的是测试方法的选定,通常有电压扰动(EIS potentiostatic)和电流扰动(EIS galvanostatic)两种方法,两种方法测试结果相同。

选择电压扰动(EIS potentiostatic方法时,要根据欧姆定律,估计一下得到的电流是否会超出仪器的最大量程。

例如:内阻大约为1mΩ,施加5mV电压扰动,峰值电流就会达到5A。

这样的电流就超出了仪器的量程,测试就不能进行,严重的话可能会损坏硬件,同时大电流也影响到电池的SOC,测试结果也会受到影响。

所以为了安全,当电池的内阻非常小时,例如在100mΩ以下,建议使用电流扰动EIS 方法(EIS galvanostatic)。

一般是扣式电池用电压扰动,动力电池用电流扰动。

电化学阻抗谱在锂离子电池负极研究中的应用

当我们用一个角频率为i的振幅足够小几个至几十个毫伏的正弦波电流信号对一个稳定的电极系统进行扰动时相应的电极电位就做出角频率为的正弦波响应从被测电极与参比电极之间输出一个角频率为的电压信号此时电极系统的频响函数就是电化学阻抗
维普资讯
第 1 5卷 第 1 期 20 08年 3月
u e ay etera o so teee t h mia e o ma c er aiga w e eau ea dt eC p ct a ig i cu l sd t a l s h e s n f l r on h c o e c p r r n ed ce s tl tmp rtr h a a i fdn ata c l f n o n y n
c l. el S
K ywo d : l t h m c p d n ese t s o y i im- nb t r s sl —lc oye trh c :c p i d e r s eer e a i e a c c o c p :l hu i a e e : oi e t lt ep a e a a t f e c o i lm c p r t o t i d er n i c y a
负极表 面 ,形成 S I 。典型 的锂 离子 电池 的 电 E 膜 化学阻抗谱和等效电路可 以用 图 1 表示[ 0 。 2 5 等 1 8
化时,对应的电流或电位也相应地变化 ,这种情 况正如一个电路受到电压或 电流扰动信号作用时 有相应的电流或 电压响应一样。当我们用一个角
是研究界面反应最有力的工具之一,可 以进行负 极材料表面 的固体电解质 中间相 (o de t l e sl - e r y i l ot c itp ae S I ne hc, E )阻抗的测定; r 通过合适的等效电 路 ,还可用来分析电池阻抗 的来源并查 出电池失 效 的原因。本文对电化学阻抗谱在锂离子电池负 极材料和实效 电池研究中的应用进行了介绍。

电化学阻抗谱原理

电化学阻抗谱原理电化学阻抗谱(Electrochemical Impedance Spectroscopy,EIS)是一种基于交流信号的电化学测试技术,它能够提供材料或界面的电学和电化学特性,从而深入了解材料的性质和反应过程。

本文将从理论、实验原理和应用方面对电化学阻抗谱进行详细介绍。

电化学阻抗谱的理论基础是交流电的响应与复阻抗的关系。

复阻抗是由实部(Resistance,R)和虚部(Reactance,X)组成的,可以用复数表示。

实部代表电流通过电子导体或离子电导体时产生的能量损失,虚部代表能量在电子与离子之间的相移。

电化学阻抗谱通过在不同频率下测量交流电流与电压,利用复阻抗对频率的依赖关系,来获得材料或界面的电化学特性。

电化学阻抗谱实验通常涉及使用交流电源和电化学工作电极。

电源提供交流电信号,通常使用正弦波信号,频率范围从0.1Hz到10MHz不等。

工作电极一般是一个复合材料的界面,比如金属电极上的氧化物层或溶液中的电化学界面。

在实验中,通过测量工作电极上的电流和电压,以及在不同频率下的相位差,可以获得复阻抗谱。

电化学阻抗谱可以提供一系列有关材料和界面的信息。

首先,通过测量实部可以评估电子传输和离子传输的能力。

高实部值表示较低的电子或离子传输能力,反之亦然。

其次,通过观察虚部可以了解材料或界面的电荷传递反应速度。

在一个电池或电化学反应中,极化过程通常是虚部的最大或最重要组成部分。

最后,通过频率特性的分析也能够推断出材料的界面特性、复杂化学反应机理等信息。

电化学阻抗谱在许多领域都有广泛的应用。

在能源领域中,它被应用于燃料电池、锂离子电池、太阳能电池等电化学器件的性能评估和设计。

在腐蚀领域中,它被用来研究金属材料在不同环境中的耐蚀性能。

在生物医学领域中,它被用来研究生物材料的相容性和生物传感器的性能等。

总之,电化学阻抗谱是一种重要的电化学测试技术,可以提供材料和界面的电学和电化学特性。

通过测量复阻抗谱,可以了解材料的电子传输和离子传输能力、电荷传递反应速度以及界面特性等信息。
