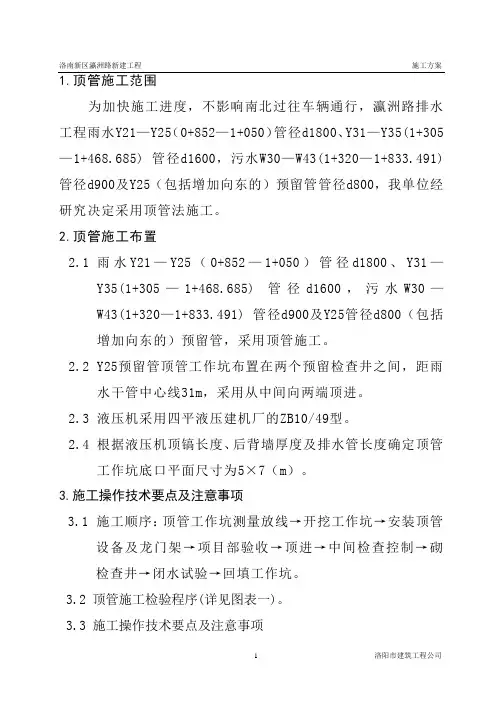

顶管施工方案1
1.顶管施工范围为加快施工进度，不影响南北过往车辆通行，瀛洲路排水工程雨水Y21—Y25（0+852—1+050）管径d1800、Y31—Y35(1+305—1+468.685) 管径d1600，污水W30—W43(1+320—1+833.491) 管径d900及Y25（包括增加向东的）预留管管径d800，我单位经研究决定采用顶管法施工。
2.顶管施工布置2.1雨水Y21—Y25（0+852—1+050）管径d1800、Y31—Y35(1+305—1+468.685) 管径d1600，污水W30—W43(1+320—1+833.491) 管径d900及Y25管径d800（包括增加向东的）预留管，采用顶管施工。
2.2Y25预留管顶管工作坑布置在两个预留检查井之间，距雨水干管中心线31m，采用从中间向两端顶进。
2.3液压机采用四平液压建机厂的ZB10/49型。
2.4根据液压机顶镐长度、后背墙厚度及排水管长度确定顶管工作坑底口平面尺寸为5×7（m）。
3.施工操作技术要点及注意事项3.1 施工顺序：顶管工作坑测量放线→开挖工作坑→安装顶管设备及龙门架→项目部验收→顶进→中间检查控制→砌检查井→闭水试验→回填工作坑。
3.2 顶管施工检验程序(详见图表一)。
3.3 施工操作技术要点及注意事项顶管坑的平面位置必须放线准确，按施工布置进行现场定位放线。
深度按管底标高(留出轨道高度)，放坡：Y25预留管顶管工作坑按1：0.33；雨污水干管参见沟槽开挖施工方案。
顶管坑的放线由施工负责人整理测量成果，项目工程师签字后向监理报验。
顶管坑采用人工开口(约30cm深)，机械开挖，人工修底修坡。
负责顶管工作的施工员必须问作业班组进行详细的技术交底及安全交底，并做好双方签字手续。
顶管设备安装后，项目施工负责人组织相关人员对设备安装进行检查验收，验收合格后方可进行顶进施工。
顶进测量，第—节管子顶进方向的准确，是保证整段顶管质量的关健，复核后顶进，每顶进30Cm对中心线与高程测量—次，在正常顶进中，每顶进1m测量一次。

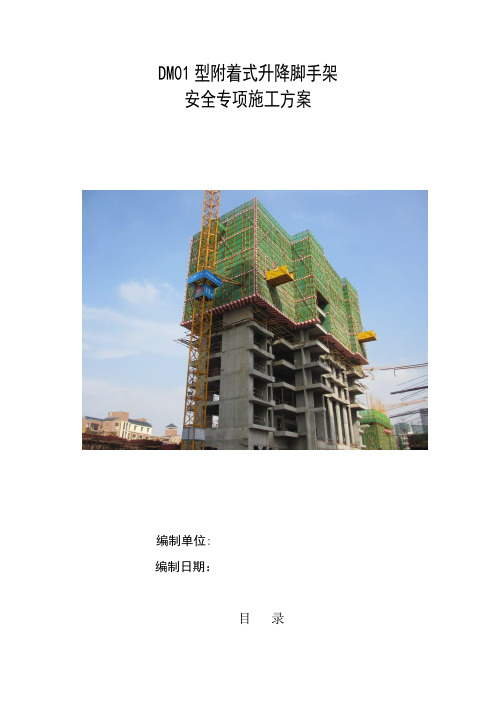

爬架专项施工方案
DM01型附着式升降脚手架安全专项施工方案编制单位:编制日期：目录第一章编制说明及依据 (1)1。
编制依据 (1)2。
方案编制人员架构 (1)第二章工程概况 (2)1。
施工总体概况 (2)2。
分项工程概况及施工平面布置 (2)3.施工技术保证 (3)第三章施工计划 (7)1。
施工进度计划 (7)2.材料与设备计划 (7)第四章附着式升降脚手架施工工艺及技术 (9)1。
危险源识别与分析 (9)2。
工艺参数 (10)3。
搭设与升降前后及使用中检查要求 (10)4.支撑与附着件的预埋形式与要求 (15)第五章附着式升降脚手架施工安全保证措施 (17)1。
安全施工组织保证体系 (17)2。
爬架搭设、安装、使用、提升、拆除的技术措施 (18)3.应急救援预案 (27)第六章劳动力计划及参建各方的安全职责 (34)1。
分包职责 (34)2.总包方安全管理职责 (34)3。
监理方安全管理职责 (34)4。
建设方安全管理职责 (35)第七章季节性施工的技术要求 (36)第八章产品结构简介 (38)第九章相关图片 (40)第十章计算书 (45)1.计算书名词含义 (45)2。
荷载规定和计算系数 (45)3.计算方法与计算依据 (46)4。
DM-01型导轨框架式爬架结构分类及特点 (46)5。
荷载标准值计算 (47)6.水平支承框架计算 (50)7.竖向主框架计算 (58)8。
限位锁的计算 (64)9。
防坠圆钢和连墙螺栓验算 (65)10.提升挂座和防坠挂座的计算（参见（附图10）） (66)第十一章评估证书............................ 错误!未定义书签。
附录：. (72)第一章编制说明及依据1。
编制依据2.方案编制人员架构第二章工程概况1.施工总体概况2。
分项工程概况及施工平面布置3。
施工技术保证该工程标准层外形沿高度方向相对一致，外造形简洁，从爬架机位布置和防护角度完全适合爬架防护,鉴于该项目结构外形满足爬架防护和周边环境安全需要，为避免传统外悬挑架频繁搭拆可能发生的高空安全坠物伤人、损物事件。
青岛市黄岛区部分公交车详细运行方案
青岛市黄岛区部分公交车详细运⾏⽅案因地铁建设需要，黄岛灵⼭卫公交枢纽站即将拆除。
港⼝机械系学⽣会特此为⼤家提供《部分公交车详细运⾏⽅案》，以⽅便⼴⼤学⼦平安顺利的返校。
温馨提⽰：返校期间为公交车乘车⾼峰期，希望同学们注意⼈⾝和财产安全！附：《部分公交车详细运⾏⽅案》隧道公交：⼀、隧道1路：⼭东科技⼤学——⼤窑沟1、线路⾛向：⾃⼭东科技⼤学站发车，沿前湾港西路、前湾港路、奋进路、嘉陵江西路、嵩⼭隧道、嘉陵江东路、漓江东路、漓江东路南辅道、胶州湾隧道、贵州路、汶上路、费县路、兰⼭路、中⼭路、堂⾢路⾄⼤窑沟站。
2、站点设置（16站）：⼭东科技⼤学、澳柯玛⼯业园、港头李、西海岸医院、青岛滨海学院、保税港区东门、理⼯⼤学新校区、青云⼭路北站、嘉陵江东路、北船职⼯公寓、北船重⼯、武船重⼯、团岛、西镇、青岛⽕车站、⼤窑沟。
3、⾸末车时间：⼭东科技⼤学：5:40—20:00⼤窑沟：5:40—21:004、线路长度：30公⾥。
车辆总数60辆，⾼峰间隔为3—4分钟，低峰间隔为5—6分钟，全天车次为196车次。
5、线路变化情况：因隧道1路线路长度较长，青岛主城区部分路段（胶州路、江苏路）较为拥堵，运⾏速度较低。
计划对市区道路拥挤路段进⾏局部调整：原线路由⼤窑沟发车，经胶州路、江苏路、⼴西路、费县路⾄⼭东科技⼤学；拟调整为由⼤窑沟发车，经中⼭路、⼴西路、费县路⾄⼭东科技⼤学。
⼆、隧道2路：安⼦码头公交枢纽站——天泰体育场隧道2路黄岛部分由原薛家岛枢纽站发车调整⾄由安⼦码头公交枢纽站发车⾄天泰体育场。
1、线路⾛向：⾃安⼦码头公交枢纽站发车，沿长江东路、嘉陵江东路、⾦沙滩路、东环岛路、漓江东路、胶州湾隧道、台西三路、贵州路、太平路、莱阳路、南海路、武昌路，⾄天泰体育场站。
2、站点设置：下⾏（12站）：安⼦码头公交枢纽站（新设）、安⼦（新设）、⾦沙滩西（新设）、⾦沙滩（新设）、烟台前（新设）、南庄（新设）、⼭⾥安置⼩区（新设）、武船重⼯、团岛、青岛⽕车站、鲁迅公园、天泰体育场。
芳烃抽提停工方案
芳烃抽提停工方案目的：1. 装置大检修。
2. T401A要更换白土。
3. V309活罐双泵运行改为单泵运行。
4. P401、P408至汽油线加双阀。
一. 停工前的准备要把湿溶剂罐V 307中的湿溶剂处理完毕，空出溶剂罐准备受料。
准备好10吨新鲜溶剂。
1. 溶剂再生塔T 307停工。
a. 在停工前1—2天停止T 307运转。
b. 脱开LICA一612与FRC一625串级，关闭FRC一625，停止T 307的进料。
c. 逐渐关小T307再沸器的加热蒸汽量，当液面消失时，停止加热，关FRC一626。
d. 尽可能用汽提蒸汽蒸出塔底溶剂。
最后关T307去T305的阀。
e. 当T 307内残液温度自然冷却到低于60℃时，顶放空、底放空的阀打开，可把残液排入桶内，必要时用蒸汽压出。
f. 用水与蒸汽将T 307冲洗吹扫干净。
二.精馏系统停工1 . 在抽提单元已切入循环的情况下，芳烃原料罐液位在60%左右时，把苯、甲苯、二甲苯、重芳烃切换到V 401原料罐循环。
’2 . 切断去提抽单元的拔顶苯。
3 . 逐渐降低E 402、E 405、E 407、E 420的加热量，以20—30℃／h降温至100℃以下，停止加热，关闭TRC一701、FRC一705、FRC一707、FRC一714。
4 . 当白土塔出口温度低于40℃时，停白土塔进料。
5 . 利用PIC一701逐渐释放白土塔压力到0．6MPa，不足时补氮气，把白土塔内油料全部压送到苯塔，然后关闭T 401所有阀门。
注：此次停工要将T401B先充满介质。
T401A需要更换白土。
6 . 各回流罐物料全部打入塔内，待V 402、V 404、V 411空时，停泵P 402、P 405、P 414。
7 . 苯塔底油经P 403打入甲苯塔，自甲苯塔塔底用P 406打回V 401，待抽空后停P 403、P 406，二甲苯塔底油用P 413经循环线打回V 401。
8 . 停各塔空冷和水冷。
临时供暖方案-sh
北京低碳能源研究所及神华技术创新基地项目（一期）空调工程临时供暖方案北京市设备安装工程集团有限公司2011-9-5目录一、工程概况 (2)二、系统介绍 (2)三、供暖的条件 (3)四、供暖设备耗电量计算 (5)五、供暖前的准备工作 (7)六、管理体系 (8)七、供暖运行程序及要求 (10)八、质量保证措施 (12)九、安全技术措施 (13)十、成品保护措施 (14)十一、应急预案 (14)一、工程概况1.1、工程名称：北京低碳能源研究所及神华技术创新基地项目（一期）空调供暖工程。
1.2、工程地点：北京市昌平区小汤山镇土沟村。
1.3、供暖范围：本供暖方案涉及范围主要为科研3号楼201、职工宿舍305、科研2号楼301、教学楼302。
1.4、编制依据：1）确定的图纸。
2）以往气象资料。
3）临时供暖会议纪要。
二、系统介绍2.1、供暖范围：301、302、201、305。
2.2、供暖起始时间：2011.11.15-2012.3.15。
2.3、供暖方式：2.3.1、302号楼热源由位于301号楼地下室的换热机房提供，楼内采暖采用热水风机盘管形式局部大厅采用地板采暖。
2.3.2、201号楼热源由本楼地下换热机房提供，楼内全部采用热水风机盘管供暖。
2.3.3、305号楼热源由本楼地下换热机房提供，楼内一层、二层部分区域、三层以上全部区域采用热水风机盘管供暖，一层裙房大厅原设计无热水风机盘管系统区域采用地板采暖方式供暖。
2.3.4、301号楼热源由本楼地下换热机房提供，楼内原设计采用风机盘管供暖区域采用热水风机盘管供暖，无风机盘管区域但是有地板采暖的区域采用地板采暖供暖，其他区域采暖形式采用临时设置末端设备的方式解决，此区域详见附图。
2.4、供暖涉及的换热机房：201换热机房、301换热机房、305换热机房2.5、供暖的热源： 401热力站提供的95℃/70℃一次热水；2.6、供暖涉及的管路：小市政热力管线、入户管、各楼内主干管、末端管线；2.7、供暖涉及的专业：幕墙、(市政)、(总包)、（业主）、空调2.8、301#305# 201#地下室不在临时供暖范围内，主要是总包采取封闭措施，封闭要求在下面的供暖条件中说明三、供暖的条件3.1、幕墙：302#：幕墙封闭、密封性良好；201#：幕墙封闭， 15层的南北走廊外就是室外，装修为玻璃，如果不能完成，那么15层的楼梯要封闭，且密封性好；301#：与室外相关的幕墙都应完成，密封性良好。
回填土工程施工方案
1.编制依据：1.1施工组织设计；1.2首特八区C3、C4、C5栋住宅工程图纸；1.3《建筑地基基础工程施工质量验收规范》GB 50202-2002；1.4《安全生产汇编》2.工程概况：2.1工程概况：本工程位于北京市宣武区广外大街305号首钢特纲厂区内8号工地，为地上二十层、地下两层的三塔连板式高层住宅楼。
结构形式为全现浇剪力墙结构，群房为框架结构。
总建筑面积58678.2m2，首层场地面积为3838.4m2，室内地坪标高±0.000相当于绝对标45.60m，室内外高差0.45 m。
本方案针对地下二层局部房心回填、裙房及地下室、人防出入口处肥槽回填进行编制。
2.2道路情况：场区内主要道路均为混凝土路面，与市政道路连接，现场西北侧和东侧各设一个大门。
因场地较为狭小，道路均靠近建筑物（基础施工阶段临近基坑），运输车辆需注意场区内的安全标志，进入现场后慢速行驶。
3.施工部署：3.1施工准备：3.1.1准备工作服从结构施工安排，确保主体结构施工进度。
在肥槽回填时为避免交叉作业，影响主体工程施工进度，于地下一层顶板结构完成后，在肥槽边与地下一层顶板间搭设安全防护结构，首层墙体采用外挑架施工，采用双排φ48碗扣脚手架搭设，满铺5cm厚木板封闭肥槽四周，间距20m左右留置进料口。
3.1.2人员组成地下室外墙肥槽回填可分区进行回填，每组配备5-6人，分5-10组施工。
3.1.3回填土种类及范围所有基础下方回填均为3∶7灰土（包括人防管理用房基础、变电所与主楼通道及裙房基础）。
地下室肥槽回填1米范围内为2∶8灰土，1米范围以外为素土回填。
地下二层客用电梯井底、卫生间、采光井处房心回填2∶8灰土。
3.1.4材料要求由于本工程基础开挖的土质均为级配砂石料，无法作为回填土使用，回填土方需外购。
而且施工现场场地狭小，无存土场地，回填灰土均在土源地进行拌制。
填土土料在夯实前须先做击实实验，以获得符合密实度要求条件下的最优含水量和最少夯实遍数。
龙坪路交通疏解施工方案20151212
目录第一章编制说明 (3)第二章编制依据 (3)2.1招投标文件 (3)2.2工程承包合同 (3)2.3设计与施工文件 (3)2.4施工标准和验收标准 (3)2.5其他文件 (4)2.6编制原则 (4)第三章工程综述 (4)3.1工程概况 (4)3.1.1 工程地点 (5)3.1.2 施工现场条件 (5)3.1.3 工程特点 (10)第四章施工总体部置 (10)4.1施工流程 (10)4.2施工总平面图 (10)4.3交通疏解实施工期 (11)4.4交通疏解目标 (11)第五章交通疏解方案 (11)5.1交通疏解范围 (11)5.2疏解标志材料要求 (12)5.3交通疏解原则 (13)5.4交通疏导对策 (14)5.5交通疏导设计 (14)5.5.1 交比亚迪路与东纵路口外围疏解 (14)5.5.2 交比亚迪路与东纵路口内疏解 (14)5.6施工阶段的划分 (19)5.7交通设施材料投入使用计划 (20)5.8交通维护疏解措施 (21)第六章交通疏解期间组织措施 (22)6.1交通安全管理机构设置 (22)成立交通协调管理小组 (23)6.3交通安全保证体系 (23)6.4现场安全防护措施 (24)6.5应急救援预案 (25)6.6安排交通协管员 (29)6.7临时配套设施 (29)6.8宣传 (30)安全教育工作 (30)第七章交通组织施工的具体措施 (30)第一章编制说明本工程为新建龙坪路市政工程〔坪山段〕Ⅱ标，道路分布坪山新区南通道-比亚迪路(K0+290.00～K1+073.40)，东纵路-深汕公路(K1+763.40～3+560.00)，兰竹西路-站前路〔K4+990.85～K5+387.35〕段，三段共计2976.5米,其中龙坪路交比亚迪路与东纵路主要位于城市道路主干道、工业厂区道路、及其他道路交通要道；在施工准备期间应会对两个路口现状道路交通及附近居民的生活产生一定影响。
结合现场实际情况，本工程工期要求比较紧，工程施工期间保持比亚迪路与东纵路相交路口现状交通车车道数量，确保交通畅通，争取广阔市民、社会各界真心理解、热心参与和积极支持这项工程建设，以使本工程施工工作开展得扎实有效，实现坪山新区道路交通畅通和可持续发展，提高坪山新区综合竞争力，加快城市化建设步伐，使坪山新区在深圳这座美丽的城市中更加光荣夺目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11E5-305综放工作面封闭方案
一、概述
按照矿井生产接续，11E5-305综放工作面预计于2016年7月底回采、回撤完毕，根据《煤矿安全规程》第二百四十条规定，采煤工作面回采结束后，必须在45天内进行永久性封闭。
为确保封闭工作的有序开展，特编制11E5-305综放采煤工作面（简称305工作面，下同）封闭方案。
二、封闭实施方案
（一）封闭原则：综采工作面搬家完成后，与采空区相通的所有巷道需构筑防火密闭，永久不通风的巷道需构筑永久密闭。
（二）封闭方案
1、回采结束后30天必须撤出305工作面及运输回风巷内电气设备、电缆、轨道、风水管路等所有设备、设施，清理运输顺槽油库内的所有油类物质。
2、做好回撤、封闭前的通风系统调整准备工作。
在北一采区运输下山内（305运输巷上口）安装一台15kw的局部通风机，风筒通过305运输巷引入回撤通道内，回撤支架时供回撤使用，回撤完毕后供封闭采区时使用；
在305运输巷内（北一采区运输下山与回风下山间）设置2道风帘。
3、封闭顺序：（具体位置详见封闭示意图）
（1）在305回风巷停采线外构筑1道防火密闭；
（2）在回撤联络巷南端构筑1道密闭墙；[构筑前将局部通风机的风筒通过305运输巷引入构筑地点]
（3）在回撤联络巷北端构筑1道防火密闭；
（4）在305运输巷停采线外构筑1道永久密闭；
（5）在305运输巷内（北一采区回风下山东部）构筑1道防火密闭；
（6）拆除305运输巷与北一采区回风下山处过桥。
（7）在305运输巷内（北一采区回风下山西部）构筑1道挡风墙；
（8）在305运输巷内北一采区运输下山东部构筑1道挡风墙。
4、在305回风巷防火密闭及所有永久密闭前设置栅栏、警标，禁止人员入内，并悬挂说明牌。
5、拆除局部通风机，现场严格按照《煤矿安全质量标准化》规定要求清理。
三、封闭施工技术要求
1、密闭墙体施工地点要求巷道支护完好，巷帮巷顶无片帮、网兜现象。
永久密闭在进入巷道1.5m～3m的巷道支护完好位置构筑，防火密闭均与相邻的通风巷道口保持３m～６m位置（根据巷道情况确定距离），挡风墙与相邻的通风巷道口保持/-３m位置。
2、永久密闭施工前，在墙体前开挖宽为0.5m的截水沟，截水沟与采空区及反水孔沟通，同时在截水沟与墙体间修筑堤坝，防止损坏墙体。
3、所有密闭均为砖混结构，防火密闭墙体总厚度为 2.5m，两侧各构筑0.5m的砖墙，中间填充1.5m的黄土层，黄土必须夯实；永久密闭采用梯形砖墙，底部厚度为0.1m，顶部厚度为0.5m，能够支撑足够的顶板压力，起到保护防火密闭的效果；挡风墙厚度为0.5m的砖墙。
4、密闭施工时，掏槽必须见硬底硬帮。
防火密闭掏槽要求：四周掏槽进入实体不小于1m；
永久密闭和挡风墙掏槽要求：四周掏槽深度不小于0.5m，且煤巷掏槽进
入实体不小于0.5m、岩石不小于0.3m。
5、在砌筑密闭时，竖缝要均匀错开，横缝要保持同一水平，密闭墙面要平整，砖缝要填满砂浆，墙心逐层用砂浆填实。
密闭砌筑时在墙体预埋一定数量的废旧锚杆，外露长度保持在10～40mm，砌筑完成后对墙体外部进行挂网喷浆，喷浆厚度不小于100mm，墙体周围裙边不小于200mm，同时需对墙体前后3m内的巷道进行补喷；在墙体砌筑时对墙体内部抹面。
保证密闭严密不漏风。
6、防火密闭墙体构筑时将预埋的管路逐一安放在规定位置。
其中305回风巷防火密闭设观测孔、措施孔、泥浆充填孔，305运输巷和回撤联络巷防火密闭及永久密闭设观测孔、措施孔、泥浆充填孔、反水孔，挡风墙不设置管路。
7、所有管路需在墙体内预埋无缝钢管，其中：
观测孔直径为12.75mm（即4分管），距离巷道底板2000mm，距离巷道右帮1000mm；延伸至采空区。
在无缝钢管内端口处打孔，孔径为10mm，间距为400mm，打孔长度不低于2000mm；在无缝钢管外端口安设球阀进行封闭。
U型反水孔直径为50mm，距离巷道底板200mm，距离巷道帮部200mm；共需安设两组，一组延伸至采空区侧水池内，一组延伸至防火密闭与永久密闭内（备用），反水孔注水进行水封密闭，钢管间采用法兰连接，保证管路不漏水。
措施孔直径为108mm，距离巷道底板2000mm，距离巷道左帮1000mm；需通过防火密闭及永久密闭延伸至采空区内，进入采空区距离不少于6000mm。
在无缝钢管内端口处打释放孔，孔径为20mm，呈三花布置，每组2孔，每300mm
布置一组，打孔总长度不小于6000mm；在无缝钢管外端口安设球阀进行封闭，钢管间采用法兰连接。
泥浆充填孔直径为108mm，沿巷道顶板布置，距离巷道帮部400mm；需延伸至防火密闭黄土层内，进入黄土层距离不少于2/3。
在无缝钢管内端口处打孔，孔径为20mm，呈三花布置，每组2孔，每250mm布置一组，共布置长度为1000mm；在无缝钢管外端口安设球阀进行封闭，墙体砌筑完成后向黄土层内压注泥浆，以后每隔3月向黄土层内再次压注泥浆。
8、305运输顺槽及回撤联络巷永久密闭前（采空区侧）施工截水沟及防水堤，防止积水损毁密闭，截水沟深度不小于500mm，宽度不小于800mm，防水堤厚度不小于500mm，顶部做成斜坡。
9、封闭完成后对所有墙体进行编号并在相关图纸中进行标注。
防火墙前设栅栏，栅栏距通风口不大于2000mm。
栅栏必须牢固可靠，栅栏或墙前设置警示牌板及说明牌板，同时栅栏前悬挂防火密闭检测牌板。
10、其他要求必须符合《通风安全质量标准》和“通风设施构筑技术要求”的相关要求。
附：材料消耗表
11E5-305综放工作面封闭材料消耗表
物料名称单位数量备注
红砖块50000
沙子方24
黄土方30
水泥吨9
Φ12.75mm无缝钢管m 100
Φ79mm无缝钢管m 30 反水孔用。
法兰连接，端头焊制弯头Φ108mm无缝钢管m 54 泥浆充填孔、措施孔用。
法兰连接Φ12.75mm闸阀套 2
Φ108mm球阀套 5
锚网M2108
锚杆套100。
