运营隧道常见病害处治及监测技术分析

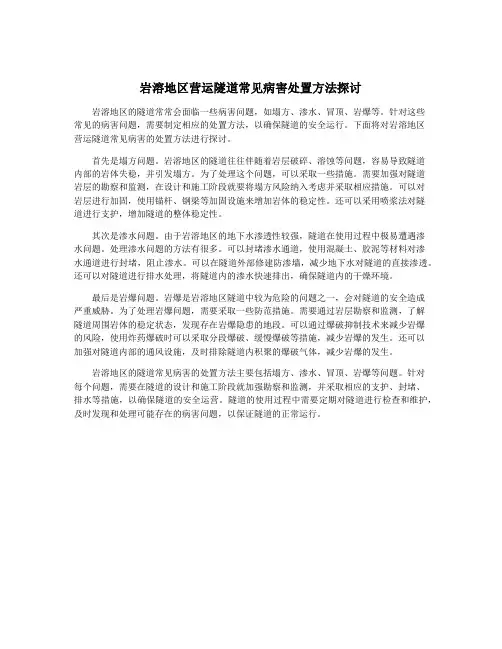

岩溶地区营运隧道常见病害处置方法探讨
岩溶地区营运隧道常见病害处置方法探讨岩溶地区的隧道常常会面临一些病害问题，如塌方、渗水、冒顶、岩爆等。
针对这些常见的病害问题，需要制定相应的处置方法，以确保隧道的安全运行。
下面将对岩溶地区营运隧道常见病害的处置方法进行探讨。
首先是塌方问题。
岩溶地区的隧道往往伴随着岩层破碎、溶蚀等问题，容易导致隧道内部的岩体失稳，并引发塌方。
为了处理这个问题，可以采取一些措施。
需要加强对隧道岩层的勘察和监测，在设计和施工阶段就要将塌方风险纳入考虑并采取相应措施。
可以对岩层进行加固，使用锚杆、钢梁等加固设施来增加岩体的稳定性。
还可以采用喷浆法对隧道进行支护，增加隧道的整体稳定性。
其次是渗水问题。
由于岩溶地区的地下水渗透性较强，隧道在使用过程中极易遭遇渗水问题。
处理渗水问题的方法有很多。
可以封堵渗水通道，使用混凝土、胶泥等材料对渗水通道进行封堵，阻止渗水。
可以在隧道外部修建防渗墙，减少地下水对隧道的直接渗透。
还可以对隧道进行排水处理，将隧道内的渗水快速排出，确保隧道内的干燥环境。
最后是岩爆问题。
岩爆是岩溶地区隧道中较为危险的问题之一，会对隧道的安全造成严重威胁。
为了处理岩爆问题，需要采取一些防范措施。
需要通过岩层勘察和监测，了解隧道周围岩体的稳定状态，发现存在岩爆隐患的地段。
可以通过爆破抑制技术来减少岩爆的风险，使用炸药爆破时可以采取分段爆破、缓慢爆破等措施，减少岩爆的发生。
还可以加强对隧道内部的通风设施，及时排除隧道内积聚的爆破气体，减少岩爆的发生。
岩溶地区的隧道常见病害的处置方法主要包括塌方、渗水、冒顶、岩爆等问题。
针对每个问题，需要在隧道的设计和施工阶段就加强勘察和监测，并采取相应的支护、封堵、排水等措施，以确保隧道的安全运营。
隧道的使用过程中需要定期对隧道进行检查和维护，及时发现和处理可能存在的病害问题，以保证隧道的正常运行。
隧道常见病害及处理措施
隧道常见病害及处理措施3、2主要病害成因分析1、梁底板有纵、横向裂缝并伴随渗水结晶该桥主要问题是梁底板有纵、横向裂缝并伴随渗水结晶，裂缝主要是由于汽车动载长期通过桥面系传递动荷载给梁体，当荷载累积量超过其所能承受的疲劳次数时，承重部件会从底部开始产生横向裂缝。
裂缝的出现暂时不会对桥梁造成危害，但随着混凝土裂缝的增大，水和空气的侵入，将会导致钢筋的锈蚀，大大缩短钢筋混凝土结构的使用年限；同时，由于裂缝的增大，必将显著地降低构件的刚度，导致结构物变形的增大。
因此，应及时采取有效措施减小裂缝的发展扩大。
保保护层厚度不够、温度变化以及收缩不均匀都会导致梁底横向裂缝的产生。
由于混凝土表面收缩大，而内部收缩小，致使收缩不均匀，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力。
当表面混凝土承受拉力超过其抗拉强度时，沿箍筋方向会出现垂直于道路前进方向的裂缝。
2、T梁腹板裂缝裂缝的产生的位置主要是在T梁处。
斜向裂缝是受到纵向力以及剪切应力而至。
台帽错位，荷载作用以及受力不均匀都会产生梁片的受力变形，最后导致产生裂缝。
此桥由于通车时间较长，所受的重复荷载作用已经超过其所设计的疲劳强度，对于混凝土强度的要求一定较高；同时墩台帽梁与支座在荷载的长期振动下已经移位，这样此时梁片所受的由于不平整造成的剪切力明显增加，在跨中或者1、4处，振动的破坏明显增强，于是，超过混凝土的设计荷载；在振动方面由于频率是固定的，而振幅是由两边向跨中逐渐增大的，由于横隔板的作用，在跨中以横隔板中间处，振幅达到最大，于是先产生了裂缝，并且此裂缝会随着时间的推移裂缝会很快的延伸，尺寸由窄变宽，深度由表层到内部。
在梁片的其它部位，也会逐渐的产生裂缝。
3、钢筋混凝土空心板底出现裂缝钢筋混凝土空心板梁底出现的裂缝主要是由于长期在车辆荷载作用下产生的受力裂缝。
如果在规定限制范围内是正常的，如果超出规范限值范围则必须进行处理。
尤其是预应力混凝土梁板如果出现横向裂缝则必须进行处理。

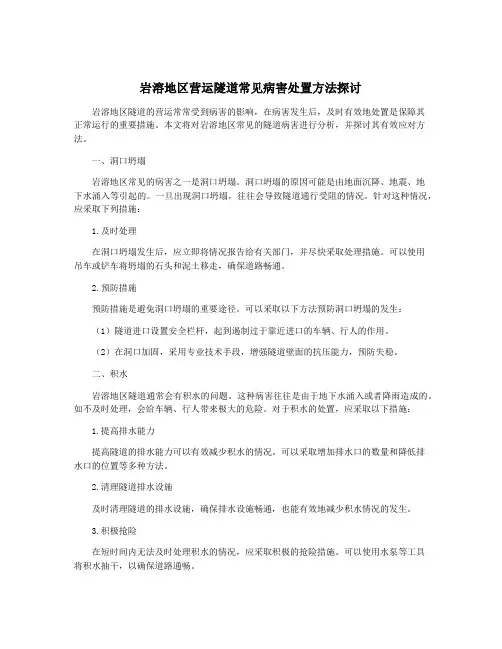

岩溶地区营运隧道常见病害处置方法探讨
岩溶地区营运隧道常见病害处置方法探讨岩溶地区隧道的营运常常受到病害的影响，在病害发生后，及时有效地处置是保障其正常运行的重要措施。
本文将对岩溶地区常见的隧道病害进行分析，并探讨其有效应对方法。
一、洞口坍塌岩溶地区常见的病害之一是洞口坍塌。
洞口坍塌的原因可能是由地面沉降、地震、地下水涌入等引起的。
一旦出现洞口坍塌，往往会导致隧道通行受阻的情况。
针对这种情况，应采取下列措施：1.及时处理在洞口坍塌发生后，应立即将情况报告给有关部门，并尽快采取处理措施。
可以使用吊车或铲车将坍塌的石头和泥土移走，确保道路畅通。
2.预防措施预防措施是避免洞口坍塌的重要途径。
可以采取以下方法预防洞口坍塌的发生：（1）隧道进口设置安全栏杆，起到遏制过于靠近进口的车辆、行人的作用。
（2）在洞口加固，采用专业技术手段，增强隧道壁面的抗压能力，预防失稳。
二、积水岩溶地区隧道通常会有积水的问题。
这种病害往往是由于地下水涌入或者降雨造成的。
如不及时处理，会给车辆、行人带来极大的危险。
对于积水的处置，应采取以下措施：1.提高排水能力提高隧道的排水能力可以有效减少积水的情况。
可以采取增加排水口的数量和降低排水口的位置等多种方法。
2.清理隧道排水设施及时清理隧道的排水设施，确保排水设施畅通，也能有效地减少积水情况的发生。
3.积极抢险在短时间内无法及时处理积水的情况，应采取积极的抢险措施。
可以使用水泵等工具将积水抽干，以确保道路通畅。
三、路面损坏隧道路面发生损坏是常见的病害，特别是在车辆频繁通行的情况下，路面受到磨损就更加明显。
路面损坏会影响行车安全和车辆运行效率，下面是应对路面损坏的方法：发现路面损坏，应及时进行维修，将破损部分割除并铺设新的路面材料。
2.提高路面材料的抗磨损性能在隧道设计和建设过程中，应选择抗磨损性能更好的路面材料，以降低路面受损的概率。
四、照明故障在隧道内部的照明设备是保障车辆和行人安全的重要设施。
一旦出现照明故障，会使隧道内部非常昏暗，也会危及行车安全。
铁路隧道常见病害原因分析及整治技术
铁路隧道常见病害原因分析及整治技术摘要：由于运营年限、结构形式和运营路段的环境条件不同，隧道病害也多种多样。
根据病害部位可分为两类：隧道地表病害和内部病害。
其中，表面病害有剥落、掉块、裂缝、渗漏等，内部病害有空洞、坍塌、漏水、沉降、错位等。
目前，国内外隧道病害维修模式和设备单一，存在效率低、检测率低、误报率高等缺陷。
因此，研究一套系统、全面的隧道病害维修技术方案，是铁路隧道运营安全亟待解决的问题。
关键词：铁路隧道；病害原因；整治技术1铁路隧道的施工特点铁路隧道工程的施工环境颇为复杂，受地质、水文、气候等多重因素的制约，铁路隧道工程施工还需要使用众多大规格的机械设备，加之隧道内部空气不畅以及光线的不足，使得工程项目的整体施工难度较大。
铁路隧道工程施工通常需要多个工种和工序的完美衔接配合，且其主要在狭窄的工作面上展开大规模的进料、出渣运输等活动，其施工难度非常大，机械设备的应用优势难以得到有效发挥，施工技术难以高效落实到位，不利于工程建设工作的顺利开展。
对此，工程施工方案的确定必须立足于实际情况，采用合适的施工技术，增强各道工序间的衔接，构成一条富有秩序性的施工流线，以便高效推进施工进程。
2铁路隧道施工中的病害原因2.1衬砌欠厚及个别部位存在脱空和不密实现象（1）爆破设计不合理，未正确判断围岩岩性和岩石结构，在围岩软弱或完整性不足地段未及时调整爆破参数，造成隧道开挖轮廓不平、棱角分明。
（2）初期支护不规范，喷混凝土前未进行测量复核，欠挖部分处理，喷混凝土时凹凸面未喷平，初期支护平整度不符合规范要求。
（3）防水板固定不牢，铺设时留有足够的松铺系数。
混凝土浇筑后，防水板与初始支撑面粘贴不紧密。
（4）混凝土浇筑过程中未严格按要求进行振捣；当管道堵塞或混凝土浇筑至拱顶位置时，混凝土坍落度未及时调整，导致该位置混凝土不密实，背面出现空隙。
（5）当混凝土浇筑至拱顶灌浆时，现场人员经验不足，向搅拌站提供的补充量不准确，或主观认为浇筑已完成，未经认真分析，停止泵送混凝土，导致二次衬砌厚度不足，造成空洞。
公路隧道病害成因分析、检测技术及治理对策
因、 影响 因素。介绍 了隧道 病害无损检测技术， 出了各种 治理公路 隧道 病害的技术方法和对策 。 提
关键 词 ： 道 病 害 隧
一
、
公 路 隧 道 病 害 种 类和 成 因分 析
目前 公路 隧道 病 构 造 成 破 坏 ， 得 衬 砌 使 结 构 出现 裂 缝 等 ， 成 渗 漏 水 通 道 ， 隧 形 使
塑篁 雹 公 路 隧 道 病 害 成 因 分 析 、 测 技 术 及 治 理 对 策 检
口王 海 歌 徐 艳 芹 张 俊 巍
１０ ４ ） ３０ １ （ 林 省 长 春 市 交 通 工程 质 量监 督 站 ， 吉 吉林
摘
要： 丈中针对我 国 目前公路 隧道在 养护管理 中常见的病害 ， 系统地分析 了公路 隧道病害种类 以及 所造 成的危 害， 分析其成
中有 杂 物 ， 烂 后 形 成 缝 隙 或 孔 洞 。 腐 （ 隧 道 衬砌 结构 破 损 成 因分 析 二）
该方法是在混 凝土侧面或顶 面 （ 底 面 ） 匀 布 置 一 定 数 量 的 测 点 ， 用 回 弹 均 利 仪 测 得 棍 凝 土 的 回 弹值 ， 并根 据 已知 的测 强 曲线 ， 以及 混 凝 土 抗 压 强度 与 混 凝 土 表 面 回弹 值 之 间 存在 的统 计 相 关 关 系 ， 过 通 换算求得混凝土当前状态和强度， 以检 用 测 混 凝 土 的质 量和 抗 压 强 度 。 （ ） 声 波法 三 超 该 方 法 是 在 结 构 的 表 面 或 钻 孔 内 布 置 一 定 数 量 的 测 点 ， 用低 频 超 声 波 侧 混 利 凝 土 的 波 速 ， 测 得 的 波速 与 标 准 状态 的 将 波 速 对 照 ，从 而 求 得 混 凝 土 的质 量 和 强 度 。该方法可 以在结构的表面、 相向的两 对 侧 面 进 行对 测 ， 可 以对 钻 孔 进 行 单孔 还 或 跨 孔 测 量 （ 基 检侧 中 的声 波 透 射 法） 桩 。 其 优 点 是 测 试 时超 声 脉 冲 穿 透 混 凝 土 的 全 部 厚度 或较 深 的 内部 混 凝 土 ， 试验 结 果 能够 较好 地 反 映被 测 结 构 物 的质 量 ， 测试 工 作 有较 好 的灵 活 性 ， 以有 同 一 部位 进 可
公路隧道常见病害及处理措施
03
针对不同病害类型和具体情况，应选择合适的处理措施，并进行精心设计和施工，以确保达到最佳的处理效果。
研究展望与不足之处
虽然已经总结出了多种公路隧道常见病害的处理措施，但是仍存在一些技术难题和不足之处，例如处理效果的监测和评估、新材料和新工艺的开发和应用等。
未来研究应进一步深入探讨公路隧道病害的处理技术和发展趋势，加强隧道结构安全性和耐久性的研究和应用，提高公路隧道的建设和维护水平。
01
02
03
隧道洞内空气污染原因分析
隧道内车辆排放的尾气、扬尘等是造成空气污染的主要原因。
隧道洞内空气污染处理方法
设置通风系统、安装空气净化装置、洒水降尘等。
隧道洞内空气污染处理实例
某高速公路隧道内空气污染较严重，经过调查分析，采取设置通风系统和安装空气净化装置相结合的方法，有效改善了洞内空气质量。
同时，还需要加强公路隧道的养护和管理，建立健全的隧道检测和维护制度，确保隧道的正常运行和安全使用。
THANKS
感谢观看
封堵施工：根据漏水点的具体情况，采用不同的封堵方法。对于小规模的漏水点，可以使用防水涂料或防水卷材进行覆盖；对于大规模的漏水点，需要使用防水砂浆进行填充和封闭。
查找漏水点：通过观察和探测确定漏水的位置，可以使用专业的红外线探测仪、示踪剂等手段。
隧道渗漏水处理措施
隧道衬砌开裂是常见的病害之一，处理措施包括裂缝封闭、加固补强、表面修复等。对于严重的开裂，需要进行结构安全评估和加固设计。
隧道洞内空气污染处理实例分析
研究结论与展望
05
01
公路隧道常见的病害包括衬砌开裂、渗漏水、变形、腐蚀等，这些病害对隧道的结构和安全性能产生了严重影响。
研究结论
岩溶地区营运隧道常见病害处置方法探讨
岩溶地区营运隧道常见病害处置方法探讨岩溶地区的隧道建设和运营是一项复杂而关键的工程项目。
隧道在长期运营过程中，由于地质条件和自然环境的限制，常常会出现各种病害问题，严重影响隧道的正常运行和安全性。
针对岩溶地区隧道常见的病害问题进行合理的处置方法是非常必要的。
1. 地面塌陷岩溶地区地表容易因为地下溶洞的存在而发生塌陷。
一旦隧道地面发生塌陷，会造成隧道使用困难甚至中断。
处置方法包括：- 定期进行地下勘探和地质监测，及时发现地下溶洞的存在并采取补救措施。
- 加强隧道地基的加固和巩固，例如采用灌浆和地下注浆等技术，提高地基的稳定性。
- 实行定期巡查和维护，及时发现地面的变形和沉降，采取补救措施。
2. 滑坡隧道周围的山体容易发生滑坡，给隧道的使用带来严重危险。
处置方法包括：- 加强山体的监测，建立定期巡查机制，及时发现山体位移的迹象。
- 对容易发生滑坡的山体进行治理，采取爆破、挖掘、钢筋网等技术加固山体。
- 加强排水系统的建设和维护，减少山体滑坡的可能性。
3. 排水问题岩溶地区有较高的地下水位，隧道在建设和运行中容易遇到排水问题。
处置方法包括：- 建立完善的排水系统，包括集水管道和排水泵站等设施，减少地下水位对隧道的影响。
- 定期检查和维护排水系统，保证其正常运行。
- 根据地质条件和降水情况，合理安排排水系统的设计和布置。
4. 沉降由于隧道在岩溶地区的施工和运营过程中，地下水位的变化和地质活动等因素的影响，隧道地面容易产生沉降现象。
处置方法包括：- 加强对隧道地面的监测，及时发现地面的变形和沉降。
- 对发生沉降的隧道地面进行加固和修复，采用灌浆、补土、加固材料等方式进行修复。
- 建立沉降监测和预警机制，及时采取措施避免隧道的进一步损坏。
岩溶地区隧道的常见病害问题需要根据具体情况采取不同的处理方法。
在隧道建设和运营过程中，加强地质勘探和监测，定期进行巡查和维护，及时采取补救措施等措施是确保隧道安全运行的关键。
铁路隧道常见病害原因分析及整治技术
铁路隧道常见病害原因分析及整治技术摘要：我国铁路隧道数量日益增多，截至2021年3月，全路运营铁路隧道约15554座，长度约18771.8km，其中高速铁路隧道4728座，长度约8185.9km。
铁路隧道建成时，部分区段存在拱墙背后空洞、衬砌厚度不足等施工缺陷，经过运营期列车荷载作用，极易引发其他各类病害，如衬砌渗漏水、开裂、掉块，隧底裂损、下沉与翻浆冒泥、上拱等。
这些病害恶化了铁路隧道服役性能，降低了隧道结构的安全可靠度和稳定性，威胁线路行车安全。
铁路隧道病害的原因涉及到环境、设计、施工、运营维护等多个方面，铁路隧道检测与整治已经成为继铁路建设之后的重要任务。
关键词：铁路隧道；常见病害；整治技术引言隧道开挖建成后，山体中的既有水系重新分布。
西北地区黄土隧道受地质、水文条件影响，围岩中的氯化盐、硫酸盐、碳酸盐等易溶盐类遇水后，伴随渗漏水流入隧道纵、环向排水盲管内结晶，久而久之造成排水盲沟（管）结晶堵塞，进一步发展导致既有排水系统失效。
另外，隧道渗漏水病害还会导致混凝土结构劣化，引发道床翻浆冒泥、接触网漏电跳闸等问题。
尤其在冬季，寒区铁路隧道渗漏水还常演变为衬砌挂冰、道床冻结等次生灾害。
因此，有必要针对既有线隧道渗漏水病害类型、原因及整治措施等开展进一步研究。
1铁路隧道常见病害原因分析1.1渗漏水由于隧道防排水系统不完善、年久失修，且隧道所在区域地下水丰富，雨水或地下水渗进隧道裂缝，极易产生渗漏水。
对京原铁路隧道病害整治施工发现，衬砌腐蚀剥落、衬砌裂缝、衬砌背后空洞不密实、衬砌厚度及强度不足、衬砌结构及围岩结构内部有裂缝病害等，都可造成渗漏水病害。
1.2冬季挂冰由于隧道位于较寒冷地区，渗漏水若得不到有效整治，可能造成冬季隧道冻害，引发拱部挂冰、边墙结冰、围岩冻胀、衬砌涨裂、隧底冰锥等病害。
1.3衬砌腐蚀该病害与地下水经地层的岩性及其所含侵蚀性物质有关。
在某些环境地质条件下，溶于水中的侵蚀性介质沿衬砌施工缝、变形缝、裂缝、毛细孔等路径，对衬砌混凝土产生物理、化学反应，机车长时间喷出的煤烟等也在衬砌内侧留下腐蚀痕迹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运营隧道常见病害处治及监测技术分析
隧道是现代交通运输系统的重要组成部分，隧道运营中常见的病害包括渗水、裂缝、掌子面剥离等问题，这些病害给隧道的安全运营带来了一定的隐患。
为了及时发现和治理隧道的病害问题，隧道监测技术显得尤为重要。
本文将从隧道常见病害的处治和监测技术分析，探讨在隧道运营中如何有效管理隧道病害，保障隧道的安全运营。
一、隧道常见病害及处治方法
1. 渗水
渗水是隧道工程中常见的问题，主要包括地下水渗透和雨水渗入两种情况。
地下水渗透是由于地下水位高于隧道底部或周围岩层渗透而引起的，而雨水渗入则是由于雨水沿着隧道结构缝隙进入隧道内部。
渗水会影响隧道的结构稳定和使用安全，严重时会导致隧道冒水、掏空等严重后果。
针对渗水问题，通常采取的处治方法包括：
1）隧道衬砌防水材料：采用防水材料对隧道衬砌进行加固，防止地下水渗入。
2）排水系统：在隧道内部设置排水系统，及时排除雨水和地下水，保持隧道内部的干燥状态。
3）补漏处理：对渗水处进行补漏处理，修复渗水缝隙，防止渗水扩大。
2. 裂缝
隧道裂缝主要由于地质构造、地下水位变化以及地表活动等因素引起，裂缝的严重程度不同，有的只是表面微小裂缝，有的则可能是深层岩体的严重变形。
裂缝会影响隧道的结构稳定和使用安全，严重时还可能影响隧道的通行能力，造成交通中断。
1）补强封固：对裂缝处进行补强封固处置，增加隧道结构的承载能力。
2）地层注浆：在隧道周围地层进行注浆加固，防止地下水渗透导致裂缝扩大。
3）周期性检测：加强对隧道裂缝的定期检测，及时发现裂缝变化，采取应对措施。
3. 掌子面剥离
掌子面剥离是指隧道周围岩体的剥离现象，通常是由于地下水位较高、地表活动或者采矿活动等原因引起的。
掌子面剥离会严重影响隧道的使用安全，甚至危及隧道的通行安全。
1）支护加固：对掌子面进行支护加固处理，增加岩体的承载能力，减少岩体剥离的可能性。
2）远程监测：采用远程监测技术，对掌子面进行实时监测，及时发现剥离迹象，采取相应措施。
3）定期除草：对于掌子面上的植被进行定期除草处理，减少植被对岩体的侵蚀。
二、隧道监测技术
隧道监测技术是保障隧道安全运营的重要手段，通过监测技术可以及时掌握隧道结构的变化情况，预警可能出现的安全隐患，为采取相应的应对措施提供依据。
目前，隧道监测技术主要包括物理监测技术、远程监测技术和无人机监测技术等。
1. 物理监测技术
物理监测技术是通过在隧道内部安装传感器，实时监测隧道结构的变化情况。
常用的物理监测技术包括应变应力传感器、位移变形传感器、压力监测传感器等。
这些传感器能够实时监测隧道结构的变形情况、地下水位变化等参数，提供及时的监测数据。
远程监测技术是通过传感器采集的监测数据，通过互联网等手段传输到监测中心，实现远程监测和数据管理。
利用远程监测技术可以实现对隧道结构的全天候实时监测，并能够及时预警可能出现的安全隐患。
无人机监测技术是利用无人机设备对隧道结构进行航拍监测，通过拍摄影像实现对隧道结构的全面监测。
无人机监测技术可以实现对隧道结构的立体化监测，对于隧道内部和外部结构的监测都有较好的效果。
三、结语
隧道是现代交通运输系统中不可或缺的重要组成部分，隧道的安全运营事关交通运输的顺畅和旅客的出行安全。
隧道常见病害处治和监测技术的有效应用，对于保障隧道的安全运营具有重要意义。
随着科技的进步和监测技术的不断创新，相信隧道的安全运营水平会得到进一步提升，为人们的出行提供更加便捷、安全的保障。
