水泥混凝土配合比设计
最新可编辑word文档 普通水泥混凝土的组成设计 一、概述 混凝土吉各组成材料用量之比即为混凝土的配合比。混凝土配合比设计就是根据原材料的性能和对混凝土的技术要求，通过计算和试配调整，确定出满足工程技术经济指标的混凝土各组成材料的用量。本节阐述水泥、水、细集料和粗集料四组分的组成设计。 1.混凝土配合比表示方法 水泥混凝土配合比表示方法，有下列两种： 1)单位用量表示法 以每1㎡混凝土中各种材料的用量表示，例如：水泥：水：细集料：粗集料=330㎏：150㎏：706㎏：1264㎏。 2)相对用量表示法 以水泥的质量为1，并按“水泥：细集料：粗集料；水灰比”的顺序排列表示，例如1:2.14:3.82;W/C=0.45. 2.配合比设计的基本要求 混凝土配合比设计，应满足下列四项基本要求： 1)满足结构物设计强度的要求 不论混凝土路面或桥梁，在设计时都会对不同的结构部位提出不同的“设计强度”要求。为了保证结构物的可靠性，采用一个比设计强度高的“配制强度”，才能满足设计强度的要求。 2)满足施工工作性的要求 按照结构物断面尺寸和形状、配筋的疏密以及施工方法和设备来确定工作性(坍落度或维勃稠度)。 3)满足环境耐久性的要求 根据结构物所处环境条件，如严寒地区的路面或桥梁、桥梁墩台在水位升降范围等，为保证结构的耐久性，在设计混凝土配合比时应考虑允许的“最大水灰比”和“最小水泥用量”。 4)满足经济性的要求 在保证工程质量的前提下，尽量节约水泥，合理地使用材料，以降低成本。 3．混凝土配合比设计的步骤 混凝土配合比设计可按下列步骤进行： 1)计算“初步配合比” 根据原始资料，按我国现行的配合比设计方法，计算初步配合比，即水泥：水：细集料：粗集料=mco：mwo：mso：mgo。 2)提出“基准配合比” 根据初步配合比，采用施工实际材料，进行试拌，测定混凝土拌合物的工作性(坍落度或维勃稠度)，调整材料用量，提出一个满足工作性要求的“基准配合比”，即mca：mwa：msa：mga。 3)确定“试验室配合比” 以基准配合比为基础，增加和减少水灰比，拟定几组(通常为三组)适合工作性要求的配合比，通过制备试块、测定强度，确定既符合强度和工作性要求，又较经济的试验室配合比，即mcb：mwb：msb：mgb。 4)换算“施工配合比” 根据工地现场材料的实际含水率，将试验室配合比换算为施工配合比，即mc：mw：ms：mg。或1：mw/mc：ms/mc：mg/mc。 最新可编辑word文档
二、普通混凝土配合比设计方法(以抗压强度为指标的计算方法) 1．初步配合比的计算 1)确定混凝土的配制强度fcu，o
为了使所配制的混凝土具有必要的强度保证率(即P=95%)，要求混凝土配制强度必须大
于其标准值。按式(1)确定：
645.1kcuocuff
，， (1)
式中：fcu，o——混凝土的施工配制强度(MPa)； fcu，k——混凝土立方体抗压强度标准值(即设计要求的混凝土强度等级) (MPa)； σ——由施工单位质量管理水平确定的混凝土强度标准差(MPa)。 混凝土标准差(σ)值按式(2)计算：
1122nnfnificucu， (2)
其中：fcu，i——第i组混凝土试件立方体抗压强度值(MPa)； μfcu——n组混凝土试件立方体抗压强度平均值(MPa)； n——统计周期内相同等级的试件级数，n≥25组。 混凝土强度标准差(σ)可根据近期同类混凝土强度资料求得，其试件组数不应少于25组。当混凝土强度等级为C20和C25级，其强度标准计算值小于2.5MPa时，计算配制强度时的标准差应取不小于2.5MPa；当混凝土强度等级等于或大于C30级，其强度标准差计算值小于3.0 MPa时，计算配制强度时的标准差应取不小于3.0MPa。 若无历史统计资料时，强度标准差可根据要求的强度等级按表1规定取用。 标准差σ值 表1
强度等级(MPa) 低于C20 C20～C35 高于C35 标准差σ(MPa) 4.0 5.0 6.0 2)计算水灰比(W/C) (1)按混凝土要求强度等级计算水灰比和水泥实际强度，根据已确定的混凝土配制强度fcu，o，由式(3)计算水灰比：(MPa)
bWCffceaocu， (3)
式中：fcu，o——混凝土配制强度(MPa)； αa、αb——混凝土强度回归系数，根据使用的水泥和粗、细集料经过试验得出的灰水比 与混凝土强度关系式确定，若无上述试验统计资料时，可采用表2数值。 C/W——混凝土所要求的灰水比； fce——水泥的实际强度值(MPa)。 回归系数αa、αb选用表 表2
集料类别 回归系数 集料类别 回归系数 αa αb αa αb 碎石 0.46 0.07 卵石 0.48 0.33 由式(3)得 最新可编辑word文档
cebaocuceafffCW， (4) 在无法取得水泥实际强度时，采用的水泥强度按式(5)计算： kcecceff， (5)
式中：fce——水泥强度等级的标准值 γc——水泥强度等级值的富余系数，该值按各地区实际统计资料确定，通常取 γc=1.00～1.13。 (2)按耐久性校核水灰比 按式(4)计算所得的水灰比，系数强度要求计算得到的结果。在确定采用的水灰经时，还应根据混凝土所处环境条件，耐久性要求的允许最大水灰比(参见表3)进行校核。如按强度计算的水灰比大于耐久性允许的最大水灰比，应采用允许的最大水灰比。 普通混凝土的最大水灰比和最小水泥用量 表3
环境条件 结构物类别 最大水灰比 最小水泥用量(㎏)
素混凝土 钢筋 混凝土 预应力 混凝土 素混凝土 钢筋 混凝土 预应力 混凝土
1.干燥环境 正常的居住或办公用房屋内部件 不作规定 0.65 0.60 200 260 300
2.潮湿环境
无冻害 1)高温度的室内部件 2)室外部件 3)在非侵蚀性土(或)水中的部件 0.70 0.60 0.60 225 280 300
有冻害 1)经受冻害的室外部件 2)在非侵蚀性土(或)水中的部件 3)高温度且经受冻害的室内部件 0.55 0.55 0.55 250 280 300 3.有冻害除冰剂的潮湿环境
经受冻害和
除洋剂作用的室内部件 0.50 0.50 0.50 300 300 300
注：①摘自《普通水泥混凝土配合比设计规程》（JTJ55-2000）； ②当用活性掺和料取代部分水泥时，表中的最大水灰比及最小水泥用量即为替代前的水灰比和水泥用量； ③配制C15及其以下等级的混凝土，可不受本表限制。 3)选定单位用水量(mwo) (1)水灰比在0.40～0.80范围时，根据粗集料的品种、粒径及施工要求的混凝土拌合物稠度，其用水量可按表5、表6选取。 最新可编辑word文档
干硬性混凝土的用水量(㎏/m3) 表5 拌合稠度 卵石最大粒径(㎜) 碎石最大粒径(㎜) 项目 指标 10 20 40 16 20 40
维勃稠度(s)
16～20 175 160 145 180 170 155
11～15 180 165 150 185 175 160 5～10 185 170 155 190 180 165
塑性混凝土的用水量(㎏/m3) 表6 拌合稠度 卵石最大粒径(㎜) 碎石最大粒径(㎜) 项目 指标 10 20 31.5 40 16 20 31.5 40
坍落度(㎜)
10～30 190 170 160 150 200 185 175 165 35～50 200 180 170 160 210 195 185 175 55～70 210 190 180 170 220 205 195 185 75～90 215 195 185 175 230 215 205 195 注：①摘自《普通水泥混凝土配合比设计规程》（JTJ55-2000）； ②本表用水量采用中砂时的平均值。采用细砂时，每立方米混凝土用水量可增加5～10㎏；采用粗砂时，则可减少5～10㎏； ③掺用各种外加剂或掺合料时，用水时应相应调整。 (2)水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。 (3)流动性和大流动性混凝土的用水量则以表6中坍落度90㎜的用水量为基础，按坍落度每增大20㎜用水量增加5㎏，计算出未掺外加刘时的混凝土的用水量。 当掺外加剂时，混凝土用水量可按式6计算：
）（，abwoadwmm1 (6)
式中：mw，ad——掺外加剂混凝土的单位用水量(㎏/m3)； mwo——未掺外加剂混凝土的单位用水量(㎏/m3)； βad——外加剂的减水率(%)，经试验确定。 4)计算单位水泥用量(mco) (1)按强度要求计算单位用灰量 每立方米混凝土拌合物的用水量(mwo)选定后，即可根据强度或耐久性要求和已求得的水灰比(W/C)值计算单位水泥用量。
CWmmwoco (7)
(2)按耐久性要求校核单位水泥用量 根据耐久性要求，普通水泥混凝土的最小水泥用量，依结构物所处环境条件确定，见表3。按强度要求由式(7)计算得的单位水泥用量，应不低于表3规定的最小水泥用量。 5)选定砂率(βs) (1)坍落度为10～60㎜的混凝土砂率，可根据粗骨料品种、最大粒径和混凝土拌合物的水灰比，按表7确定。
路面抗折4.0配合比设计
路面弯拉强度4.0混凝土配合比设计说明书昌都农村公路整体总承包项目施工第一标段2018年4月10日路面用抗弯拉强度4.0MPa水泥混凝土配合比设计一、设计依据1、《公路工程水泥及水泥混凝土试验规程》JTGE30-20052、《公路水泥混凝土路面施工技术规范》（JTG/T F30-2014）二、设计资料设计弯拉强度fr=4.0Mpa，三辊轴机组摊铺时，要求拌合物坍落度为:20~40mm。
1、水泥：云南华润水泥P.O42.528d抗折强度为6.5Mpa、28d抗压强度为42.5Mpa2、细集料：郭庆乡料场中砂细度模数MX=2.90含泥量2.6%3、粗集料：郭庆乡砂石场4.75-9.5mm,比率18%，9.5-16mm，比率27%，16-26.5mm, 比率55%。
4、水：饮用水三、配合比的设计与计算：1、计算配置28天弯拉强度值：据规范JTG/T F30-2014路面砼配合比设计规程，弯拉强度样本标准偏差s取0.5Mpa，保证率系数t取值0.24，变异系数Cv取0.13。
fc=fr/(1-1.04Cv)+ts=4.0/(1-1.04*0.135）+0.24*0.5=4.7Mpafc—配置28d弯拉强度的均值fr—设计弯拉强度标准差2、计算水灰比W/C：W/C=1.5684/(fc+1.0097-0.3595*fs)=1.5684/(4.7+1.0097-0.3595*6.5)=0.46根据以往施工经验选定水灰比为0.4fs为水泥实测抗折强度，fc为配置28d弯拉强度的均值3、根据集料种类和适宜坍落度，计算单位用水量：Wo=104.97+0.309SL+11.27C/W+0.61SP=104.97+0.309*40+11.27/0.40+0.61*0.34≈146选用坍落度SL为40mm；选用砂率SP为34%4、计算水泥用量：Co=（C/W)*Wo≈365 取370 保证水灰比不变，水用量取148Co—单位水泥用量 C/W—灰水比5、计算每立方米砼集料用量：[采用密度法计算，假定容重为2450kg/m3]Co+Wo+Mg+Ms=2450Mg+Ms=2450-370-148=1932Ms=1932*34%=657Mg1=(1932-657)*18%=230Mg2=(1932-657)*27%=344Mg3=(1932-657)*55%=701Co—单位水泥用量Wo—不掺外加剂与掺和料混凝土的单位用水量Ms—单位砂用量Mg1—单位4.75-9.5mm石子用量Mg2—单位9.5-16mm石子用量Mg3—单位16-31.5mm石子用量6、确定基准配合比为：水泥：砂：碎石：水=370：657：1275：1487、检验强度，确定试验配合比（1）、检查强度在用水量保持不变的情况下，采用水灰比为W/C=0.35、W/C=0.40、W/C=0.45，配置三组混凝土拌和物，根据粗骨料最大粒径制成150×150×550mm试件三组，经标准养护28天后，按GB/T50081-2002测得其立方体抗压强度值如下：（2）、确定试验室配合比：当水灰比为W/C=0.39时，混凝土28天弯拉强度达到配置强度的108.5% 以上，工作性、经济性均满足要求。
混凝土配合比设计计算书

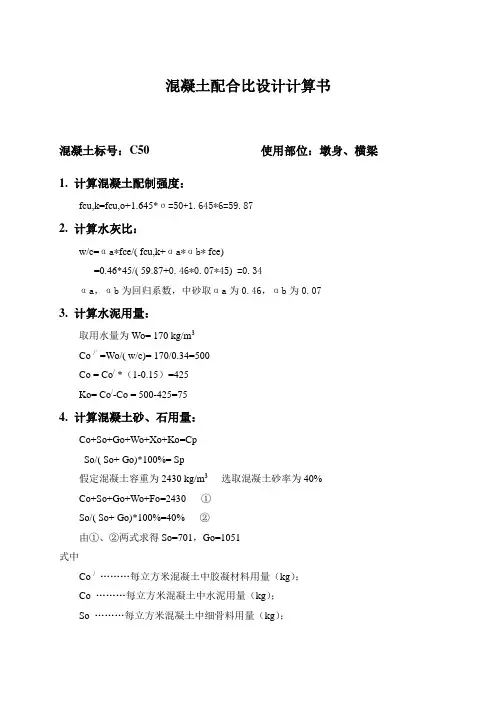

混凝土配合比设计计算书混凝土标号：C50 使用部位：墩身、横梁1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=50+1.645*6=59.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*45/( 59.87+0.46*0.07*45) =0.34αa，αb为回归系数，中砂取αa为0.46，αb为0.073.计算水泥用量：取用水量为Wo= 170 kg/m3Co /′=Wo/( w/c)= 170/0.34=500Co = Co/ *（1-0.15）=425Ko= Co/-Co = 500-425=754.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Ko=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2430 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo=2430 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=701，Go=1051式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Ko ………每立方米混凝土中矿粉用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Ko=425：701：1051：170：8.5：75=1.00：1.65：2.47：0.40：0.02：0.18 6.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2431 kg/ m3Co1：So1：Go1：Wo1：Xo1：Ko1=425：701：1051：170：8.5：75=1.00：1.65：2.47：0.40：0.02：0.18依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C40 使用部位：墩身7.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=40+1.645*6=49.878.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*42.5/( 49.87+0.46*0.07*42.5) =0.38αa，αb为回归系数，中砂取αa为0.46，αb为0.079.计算水泥用量：取用水量为Wo= 180 kg/m3Co /′=Wo/( w/c)= 180/0.38=474Co = Co/ *（1-0.15）=403Fo= Co/-Co =474-403=7110.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2410 kg/m3 选取混凝土砂率为45%Co+So+Go+Wo+Fo=2410 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=790，Go=964式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）11.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=403：790：964：180：8.06：71=1.00：1.96：2.39：0.45：0.02：0.18 12.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2408 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=403：790：964：170：8.06：71=1.00：1.96：2.39：0.42：0.02：0.18依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：承台13.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.214.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.12 15.计算水泥用量：取用水量为Wo= 195 kg/m3Co /′=Wo/( w/c)= 195/0.47=416Co = Co/ *（1-0.23）=320Fo= Co/-Co = 416-320=96膨胀剂用量Uo=320*0.08=25.616.计算混凝土砂、石用量：Co+So+Go+Wo+Fo+Uo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2370 kg/m3 选取混凝土砂率为38%Co+So+Go+Wo+Fo+ Uo =2370 ①So/( So+ Go)*100%=38% ②由①、②两式求得So=659，Go=1075式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Uo………每立方米混凝土中膨胀剂用量（kg）Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）17.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo：Uo =320：659：1077：195：5.44：96：25.6=1.00：2.06：3.36：0.61：0.017：0.30：0.08 18.确定施工配合比：经试拌，实际用水量为180kg，混凝土实测容重为2370kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1：Uo 1=320：659：1077：180：5.44：96：25.6=1.00：2.06：3.36：0.56：0.017：0.30：0.08依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：桩基（水下）19.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.220.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.1221.计算水泥用量：取用水量为Wo= 189kg/m3Co /′=Wo/( w/c)= 189/0.472=401Co = Co/ *（1-0.18）=340Fo= Co/-Co = 401-340=6122.计算混凝土砂、石用量：Co+So+Go+Wo+ Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2380 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo=2380 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=716，Go=1065式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）23.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=340：716：1065：189：5.78：61=1.00：2.11：3.13：0.56：0.017：0.18 实测容重为24.确定施工配合比：经试拌，实际用水量为189kg，混凝土实测容重为2379 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=340：716：1065：189：5.78：61=1.00：2.11：3.13：0.56：0.017：0.18依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：桩基（干施工）25.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.226.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.12 27.计算水泥用量：取用水量为Wo= 185kg/m3Co /′=Wo/( w/c)= 185/0.472=392Co = Co/ *（1-0.15）=319Fo= Co/-Co = 500-425=7328.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2375 kg/m3 选取混凝土砂率为42% Co+So+Go+Wo+Fo=2375 ①So/( So+ Go)*100%=42% ②由①、②两式求得So=755，Go=1042式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）29.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=319：755：1042：185：5.42：73=1.00：2.36：3.26：0.58：0.017：0.23 30.确定施工配合比：经试拌，实际用水量为179kg，混凝土实测容重为2375 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=319：755：1042：179：5.42：73=1.00：2.36：3.26：0.56：0.017：0.23依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C30 使用部位：承台1. 计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=30+1.645*5=38.22. 计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.45*42.5/( 38.2+0.45*0.12*42.5) =0.472αa，αb为回归系数，混合砂取αa为0.45，αb为0.123. 计算水泥用量：取用水量为Wo= 195 kg/m3Co /′=Wo/( w/c)= 195/0.47=416Co = Co/ *（1-0.23）=320Fo= Co/-Co = 416-320=964. 计算混凝土砂、石用量：Co+So+Go+Wo+Fo =CpSo/( So+ Go)*100%= Sp假定混凝土容重为2355 kg/m3 选取混凝土砂率为40%Co+So+Go+Wo+Fo+ Uo =2355 ①So/( So+ Go)*100%=40% ②由①、②两式求得So=698，Go=1047式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5. 计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo =320：698：1047：195：5.44：96=1.00：2.18：3.27：0.60：0.017：0.30 6.确定施工配合比：经试拌，实际用水量为192kg，混凝土实测容重为2358kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1 =320：698：1047：192：5.44：96=1.00：2.18：3.27：0.60：0.017：0.30依据标准：JGJ55-2000 DB50/5030-2004批准：审核：计算：混凝土配合比设计计算书混凝土标号：C50 使用部位：墩身1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=50+1.645*6=59.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*48/( 59.87+0.46*0.07*48) =0.36αa，αb为回归系数，中砂取αa为0.46，αb为0.073.计算水泥用量：取用水量为Wo= 170 kg/m3Co /′=Wo/( w/c)= 170/0.36=472Co = Co/ *（1+0.15）=410Ko= Co/-Co = 472-410=624.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+ Fo =CpSo/( So+ Go)*100%= Sp假定混凝土容重为2440 kg/m3 选取混凝土砂率为42%Co+So+Go+Wo+Fo=2440 ①So/( So+ Go)*100%=42% ②由①、②两式求得So=752，Go=1038式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Ko=410：752：1038：170：4.72：62=1.00：1.83：2.53：0.41：0.0116：0.156.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2441 kg/ m3Co1：So1：Go1：Wo1：Xo1：Ko1=410：752：1038：170：4.72：62=1.00：1.83：2.53：0.41：0.0116：0.15依据标准：JGJ55-2000批准：审核：计算：混凝土配合比设计计算书混凝土标号：C40 使用部位：墩身1.计算混凝土配制强度：fcu,k=fcu,o+1.645*σ=40+1.645*6=49.872.计算水灰比：w/c=αa*fce/( fcu,k+αa*αb* fce)=0.46*45/( 49.87+0.46*0.07*45) =0.40αa，αb为回归系数，中砂取αa为0.46，αb为0.073.计算水泥用量：取用水量为Wo= 170kg/m3Co /′=Wo/( w/c)= 170/0.40=425Co = Co/ *（1+0.15）=370Fo= Co/-Co =425-370=554.计算混凝土砂、石用量：Co+So+Go+Wo+Xo+Fo=CpSo/( So+ Go)*100%= Sp假定混凝土容重为2430 kg/m3 选取混凝土砂率为43%Co+So+Go+Wo+Xo+Fo=2430 ①So/( So+ Go)*100%=43% ②由①、②两式求得So=784，Go=1043式中Co /………每立方米混凝土中胶凝材料用量（kg）；Co ………每立方米混凝土中水泥用量（kg）；So ………每立方米混凝土中细骨料用量（kg）；Go ………每立方米混凝土中粗骨料用量（kg）；Wo ………每立方米混凝土中水用量（kg）；Xo ………每立方米混凝土中外加剂用量（kg）；Fo ………每立方米混凝土中粉煤灰用量（kg）；Cp ………每立方米混凝土假定重量（kg）Sp ………砂率（%）5.计算理论配合比：Co：So ：Go ：Wo ：Xo ：Fo=370：784：1043：170：4.25：55=1.00：2.12：2.82：0.46：0.0115：0.15 6.确定施工配合比：经试拌，实际用水量为170kg，混凝土实测容重为2428 kg/ m3Co1：So1：Go1：Wo1：Xo1：Fo1=370：784：1043：170：4.25：55=1.00：2.12：2.82：0.46：0.0115：0.15依据标准：JGJ55-2000批准：审核：计算：。
c30混凝土配合比设计

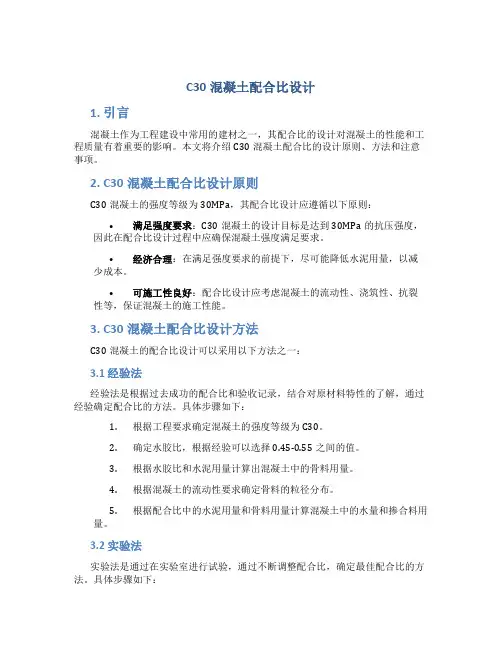

C30混凝土配合比设计1. 引言混凝土作为工程建设中常用的建材之一，其配合比的设计对混凝土的性能和工程质量有着重要的影响。
本文将介绍C30混凝土配合比的设计原则、方法和注意事项。
2. C30混凝土配合比设计原则C30混凝土的强度等级为30MPa，其配合比设计应遵循以下原则：•满足强度要求：C30混凝土的设计目标是达到30MPa的抗压强度，因此在配合比设计过程中应确保混凝土强度满足要求。
•经济合理：在满足强度要求的前提下，尽可能降低水泥用量，以减少成本。
•可施工性良好：配合比设计应考虑混凝土的流动性、浇筑性、抗裂性等，保证混凝土的施工性能。
3. C30混凝土配合比设计方法C30混凝土的配合比设计可以采用以下方法之一：3.1 经验法经验法是根据过去成功的配合比和验收记录，结合对原材料特性的了解，通过经验确定配合比的方法。
具体步骤如下：1.根据工程要求确定混凝土的强度等级为C30。
2.确定水胶比，根据经验可以选择0.45-0.55之间的值。
3.根据水胶比和水泥用量计算出混凝土中的骨料用量。
4.根据混凝土的流动性要求确定骨料的粒径分布。
5.根据配合比中的水泥用量和骨料用量计算混凝土中的水量和掺合料用量。
3.2 实验法实验法是通过在实验室进行试验，通过不断调整配合比，确定最佳配合比的方法。
具体步骤如下：1.根据工程要求确定混凝土的强度等级为C30。
2.制备不同配合比的混凝土试件。
3.进行抗压强度试验，通过试验结果评估不同配合比的强度。
4.根据试验结果调整配合比，继续进行试验，直到达到设计要求的强度等级。
3.3 理论法理论法是根据混凝土的物理与力学性质，结合工程要求和原材料特性，通过数学计算确定配合比的方法。
具体步骤如下：1.根据工程要求确定混凝土的强度等级为C30。
2.根据水胶比方法确定水胶比的范围。
3.根据要求的强度等级和水胶比的范围，计算出混凝土中的水泥用量。
4.根据混凝土的流动性要求和骨料的粒径分布，计算出混凝土中的骨料用量。
新版普通混凝土配合比设计规程《JGJ552011》新版.pdf.pdf

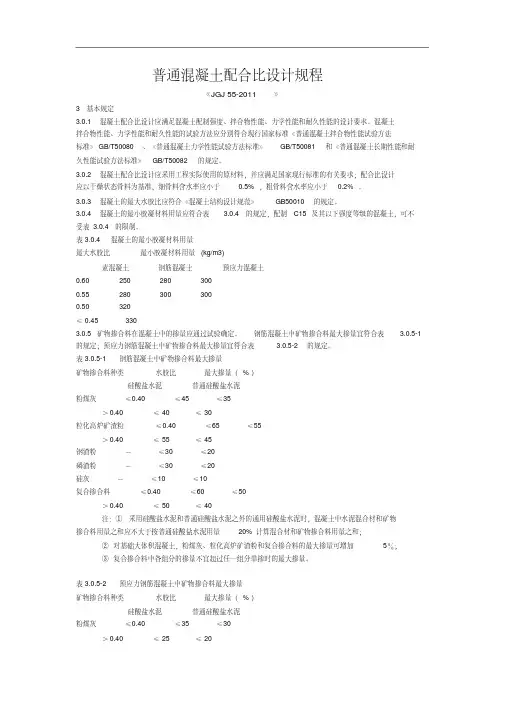

普通混凝土配合比设计规程《JGJ 55-2011》3 基本规定3.0.1 混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。
混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。
3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。
3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。
3.0.4 混凝土的最小胶凝材料用量应符合表 3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。
表3.0.4 混凝土的最小胶凝材料用量最大水胶比最小胶凝材料用量(kg/m3)素混凝土钢筋混凝土预应力混凝土0.60 250 280 3000.55 280 300 3000.50 320≤0.453303.0.5矿物掺合料在混凝土中的掺量应通过试验确定。
钢筋混凝土中矿物掺合料最大掺量宜符合表 3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表 3.0.5-2的规定。
表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（%）硅酸盐水泥普通硅酸盐水泥粉煤灰≤0.40≤45≤35＞0.40 ≤40≤30粒化高炉矿渣粉≤0.40≤65≤55＞0.40 ≤55≤45钢渣粉－≤30≤20磷渣粉－≤30≤20硅灰－≤10≤10复合掺合料≤0.40≤60≤50＞0.40 ≤50≤40注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和；②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％；③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。
普通混凝土配合比设计实例
普通混凝土配合比设计实例例题】某框架结构工程现浇钢筋混凝土梁，混凝土的设计强度等级为C25，施工要求坍落度为50～70mm （混凝土由机械搅拌，机械振捣），根据施工单位历史统计资料，混凝土强度标准差σ＝4.8MPa 。
采用的原材料：325号普通水泥（实测28天强度35.8MPa ）， 密度ρc ＝3100kg/m3；中砂，表观密度ρs=2650 kg/m3；碎石， 表观密度ρg ＝2700 kg/m3，最大粒径Dmax=31.5mm ；自来水。
要求：1、试设计混凝土配合比（按干燥材料计算）。
2、施工现场砂含水率1％，碎石含水率0.5％，求施工配合比。
初步计算配合比的计算⑴、 确定配制强度（fcu,o ）fcu,o ＝ fcu,k+1.645σ＝25＋1.645×4.8=32.9 MPa⑵、 确定水灰比（W/C ）碎石 A ＝0.46 B=0.07W/C=Afce/(fcu,o+ABfce)=0.46×35.8/(32.9+0.46×0.07×35.8)=0.48由于框架结构梁处于干燥环境，查表 ，（W/C ）max=0.65，故可取w/c=0.48 ⑶、 确定单位用水量（Wo ）查表取Wo ＝195 kg⑷、 计算水泥用量（co ）Co ＝Wo/(W/C)=195/0.48=406(kg)查表最小水泥用量为260 kg/，故可取Co ＝406 kg 。
⑸、 确定合理砂率值（ Sp ）根据骨料及水灰比情况，查表取Sp ＝33％⑹、 计算粗、细骨料用量（Go ）及（So ）用质量法计算:B 、 用体积法计算方程略解得：Go ＝1205.3 kg ， So ＝593.7kg%332400195406=+=+++o o oo o G S S S G两种方法计算结果相近。
1、按初步计算配合比试拌15 L，其材料用量为水泥0.015×406=6.09kg水0.015×195=2.93 kg砂0.015×593.7=8.91 kg石子0.015×1205.3=18.08 kg搅拌均匀后做和易性试验，测得的坍落度为20mm，不符合要求。
C30混凝土配合比设计书P042.5
C30混凝土配合比设计书一 设计条件设计条件 1 水泥品种水泥品种南方P .042.5,水泥活性42.5MPa 2 混凝土强度等级混凝土强度等级 C30 3 坍落度坍落度 30~50(mm)4 砂 石 中砂,密度ρs =2570(㎏/m 3);1-3卵石,ρg =2630(㎏/m 3) 5 减水剂减水剂 永利,推荐掺量1.1% 6粉煤灰粉煤灰Ⅱ级灰,密度ρf =2300(㎏/m 3)二 设计依据设计依据1、普通混凝土配合比设计规程(JGJ 55-2000)2、粉煤灰混凝土应用技术规范(GBJ 146-90)3、混凝土结构工程施工及验收规范(GB 50204-2002)4、GBJ107-87（混凝土强度评定标准）（混凝土强度评定标准）5、GB14902-2003（预拌混凝土）（预拌混凝土）6、GB50119-2003混凝土外加剂应用技术规程混凝土外加剂应用技术规程三 混凝土C30初步配合比设计初步配合比设计1 试配强度fcu,o按JGJ55-2000第3.0.1条规定: f cu,o =f cu,k +1.645σf cu,o =30+1.645×4=36.58(MPa) 2水灰比W/C按JGJ55-2000第5.0.3条 W/C= αa ×f ce f ce ---水泥实际强度水泥实际强度f cu,o +αa ×αb ×f ce αa 、αb ---回归系数回归系数W/C= 0.46×42.5=0.52取W/C=0.52 36.58+0.46×0.07×42.53 初步用水量m w0按JGJ55-2000表4.0.1-2规定坍落度50mm 时用水量根据骨料的粒径选择。
径选择。
m w0取165(㎏/m 3)4掺外加剂时用水量m wam wa = m w0×(1-β) 减水剂减水率采用13% m wa ---掺外加剂时用水量掺外加剂时用水量β---外加剂减水率外加剂减水率m wa =165×(1-13%)=144(㎏/m 3)5水泥用量m ca按JGJ55-2000第5.0.6条m ca =m wa /(w/c) m ca =144/0.55=287(㎏/m 3)取287(㎏/m 3)6掺粉煤灰后水泥用量m cf 按GBJ146-90附3-19、3-22式m cf =m ca ×(1-βc )βc ---掺粉煤灰取代水泥系数掺粉煤灰取代水泥系数 取15.0%m cf =287×（1-15.0%）=244(㎏/m 3) 7粉煤灰用量m f按GBJ146-90附3-20式m f =m ca ×βc ×θcm f ---粉煤灰用量粉煤灰用量 θc ---超掺量系数超掺量系数超量系数1.4 m f =244×15.0%×1.4=51(㎏/m 3) 8 确定砂率确定砂率 砂率取Sp=36%9 砼外加剂用量m am a =(m cf +m f ) ×A% m a ---外加剂掺量系数外加剂掺量系数m a =(244+51) ×1.1%=3.3固含量3%用水量:m wa0=144-3.3×（1-3%)=136.2 取141(㎏/m 3)10砂、石用量m sm g 按JGJ55-2000第5.0.8条 m cf +m f +m s +m g +m wa =m cpSp=m s /(m s +m g ) 244+51+m s +m g +3.3+141=2450m s /(m s +m g )=36%得:m s =724 m g =1287(㎏/m 3)11 砼配合比初步确定砼配合比初步确定 m wa0: m cf : m s : m g : m f : m a141:244:724:1287:51:3.312 砼方量估算砼方量估算 m cf /ρc +m f /ρf +m s /ρs +m g /ρg +m a /ρw +0.01a=1244/3100+51/2300+724/2570+1287/2630+141/1000+0.01×1=1=1.023 1.023审核: 设计:。
C50混凝土配合比设计书
C50混凝土配合比设计书一、设计依据1、依据JGJ55-2O11《普通混凝土配合比设计规程》2、依据JTG/T3650-2020《公路桥涵施工技术规范》3、依据JTGE42-2005《公路工程集料试验规程》4、依据JTG3420-2020《公路工程水泥及水泥混凝土试验规程》二、原材料1.水泥：***水泥，型号：P.O52.5R o2、粗集料:碎石产地:***；级配:5-20mm连续级配。
3、细集料：砂，产地：***砂厂；中砂。
4、水：饮用水。
5、外加剂：***高效减水剂,***公司。
掺量1%,减水率取21%β三、坍落度：施工部位为桥梁上部构造，坍落度为70~90mm o四、施工工艺：采用机械强制搅拌，采用机械振捣成型。
五、养护条件：温度20±2°C,湿度＞95%.六、配合比设计(1)确定混凝土配制强度根据混凝土强度fcu,k=50Mpa,按。
=6.0MPa,计算混凝土配制强度：fcu z0=fcu z k+1.645σ=50+1.645×6=59.9(Mpa)(2)计算水灰比1)按强度要求计算水灰比1.计算水泥实际强度根据P.O52.5普通硅酸盐水泥fce z k=52.5MPa,水泥富裕系数取Yc=1.00,水泥实际强度为：fce=γcχfce,k=:1.OOX52.5=52.5(MPa)2.计算混凝土水灰比根据混凝土配制强度fcu z0=59.9MPa,水泥实际强度fce=52.5MPa,查表碎石A=O.46,B=0.07z计算水灰比：W=0.46×52.5=0.39C=59.9+0.46×0.07×52.5根据施工能力取0.362)按耐久性校核水灰比根据混凝土所处环境条件，查表得允许最大水灰比为0.60。
按强度计算水灰比0.36,符合耐久性要求。
采用计算水灰比为0.36。
(3)选定单位用水量根据要20mm,查表选用混凝土用水量为215kg∕m3Mw0=215*(1.-21%)=170(kg∕m3)(4)计算单位用灰量1)按强度计算求混凝土拌和物坍落度70-90mm,碎石最大粒径为单位用灰量根据混凝土单位用水量mwo=170kg∕m3,水灰比W∕C=0.36,混凝土单位用灰量为：mcθ=170/0.36=472kg∕m32)按耐久性校核单位用灰量根据混凝土所处环境条件,查表得最小水泥用量不低于300kg∕m3,按强度计算单位用灰量472kg∕m3,符合耐久性要求。
混凝土配合比设计的三个主要技术参数
混凝土配合比设计的三个主要技术参数混凝土配合比设计中，三个主要技术参数分别是水泥用量、水用量和骨料用量。
这些参数的确定对于混凝土的性能和成本具有至关重要的影响。
以下将详细讨论这三个技术参数在混凝土配合比设计中的重要性。
一、水泥用量水泥用量是混凝土配合比设计中的关键参数之一，它直接影响着混凝土的强度、工作性和耐久性。
合适的水泥用量可以确保混凝土具有较好的流动性和可泵性，同时降低混凝土的成本。
在确定水泥用量时，需要考虑以下几个因素：1.工程设计要求：根据混凝土结构的设计强度和使用环境，确定合适的水泥用量。
2.水泥品种：不同品种的水泥具有不同的性能，需要根据混凝土的性能要求选择合适的水泥。
3.骨料类型和级配：骨料的类型和级配对水泥用量有一定影响，需要根据实际情况调整。
4.掺合料和外加剂：掺入矿物掺和料和高效减水剂可以改善混凝土的性能，但也会影响水泥用量。
二、水用量水用量是另一个重要的配合比设计参数，它直接影响着混凝土的强度、工作性和耐久性。
合适的水用量可以确保混凝土具有较好的流动性和可泵性，同时降低混凝土的成本。
在确定水用量时，需要考虑以下几个因素：1.水泥品种和性能：不同品种的水泥具有不同的需水量，需要根据实际情况调整。
2.骨料类型和级配：骨料的类型和级配对水用量有一定影响，需要根据实际情况调整。
3.混凝土设计强度：根据混凝土的设计强度要求，确定合适的水用量。
4.环境条件和施工工艺：环境条件和施工工艺对水用量有一定影响，需要根据实际情况调整。
三、骨料用量骨料用量是混凝土配合比设计的另一个重要参数，它影响着混凝土的强度、工作性和耐久性。
合适骨料用量可以降低混凝土的成本，同时确保混凝土具有良好的性能。
在确定骨料用量时，需要考虑以下几个因素：1.水泥用量：根据水泥用量确定骨料的用量。
2.骨料类型和级配：根据骨料的类型和级配调整骨料用量。
3.混凝土设计强度：根据混凝土的设计强度要求，确定合适的骨料用量。
4.环境条件和施工工艺：环境条件和施工工艺对骨料用量有一定影响，需要根据实际情况调整。
混凝土配合比设计的标准
混凝土配合比设计的标准一、概述混凝土是建筑工程中常用的一种材料，其强度、耐久性等性能与配合比设计密切相关。
混凝土配合比设计是指根据混凝土所需的强度、流动性、耐久性等要求，按照一定的比例配合水泥、砂、石等材料，制作出符合要求的混凝土。
本文将详细介绍混凝土配合比设计的标准。
二、配合比设计原则混凝土配合比设计应遵循以下原则：1. 根据混凝土所需的强度等要求，选择合适的水泥品种和等级。
2. 根据混凝土所在环境的特殊要求，选择合适的砂、石等骨料。
3. 根据混凝土所需的流动性要求，调整混凝土配合比的水灰比。
4. 根据混凝土所需的耐久性要求，控制混凝土配合比的气孔率和含泥量。
5. 根据混凝土的施工要求，选择适当的混凝土配合比。
三、混凝土配合比设计标准1. 水泥混凝土配合比中水泥的配合量应根据环境、强度、流动性等要求确定。
一般情况下，水泥的配合量应在260-400kg/m³之间，其中，普通硅酸盐水泥的配合量应在300-360kg/m³之间，而高性能混凝土的水泥配合量可达到400kg/m³以上。
2. 砂、石骨料砂、石骨料的选用应根据混凝土的强度等要求确定。
一般情况下，砂、石骨料的粒径应符合国家标准规定，粗骨料的最大粒径不应超过混凝土构件的最小尺寸的三分之一，细骨料的最大粒径不应超过粗骨料的五分之一。
同时，砂、石骨料的含泥量应控制在一定范围内，一般不应超过2%。
3. 水灰比水灰比是混凝土配合比设计中十分重要的参数之一，其大小直接影响混凝土的强度和流动性。
一般情况下，水灰比的选择应根据混凝土所在环境的特殊要求和强度等级来确定。
一般而言，水灰比的范围为0.35-0.6，其中，普通混凝土的水灰比应在0.45-0.55之间，而高性能混凝土的水灰比可低至0.25。
4. 气孔率混凝土中的气孔率会影响混凝土的强度和耐久性。
一般情况下，气孔率的限制应根据混凝土所在环境的特殊要求和强度等级来确定。
一般而言，气孔率的限制范围为3-8%，其中，普通混凝土的气孔率应控制在5-8%之间。
混凝土配合比设计计算书
C40混凝土配合比设计计算书一、试配强度二、设计依据（一）使用部位桥梁：现浇板、桥面铺装、封锚、湿接头、封头等。
路基：路缘石等。
（三）设计依据标准1．《硅酸盐水泥、普通硅酸盐水泥》GB175-2007。
2．《用于水泥和混凝土中的粉煤灰》GB/T 1596-20053．《建设用砂》GB/T 14684-2011。
4．《建设用卵石、碎石》GB/T 14685-2011。
5．《混凝土外加剂应用技术规范》GB50119-2003。
6．《混凝土外加剂》GB8076-2008。
7．《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土技术条件》8．《公路桥涵施工技术规范》JTG/T F50-2011。
9．《普通混凝土配合比设计规程》JGJ 55-2011。
10．《混凝土拌合用水标准》JGJ63-2006。
11．《普通混凝土拌合物性能试验方法标准》GB/T50080-2002。
12．《公路工程水泥及水泥混凝土试验规程》JTG E30-2005。
13．《河北省石家庄至磁县（冀豫界）公路改扩建工程第KJ-3标段（K360+935-K383+000）全长22.065公里两阶段施工图设计》三、原材料1.水泥：邯郸金隅太行水泥有限责任公司P·O42.52.细集料：临城东竖砂场中砂。
3.粗骨料：邢台太子井碎石场5-10mm、10-20mm碎石，并按5-10mm：10-20mm=30:70的比例合成5-20mm连续级配碎石。
4.粉煤灰：邢台天唯集团兴泰电厂I级粉煤灰。
5.矿渣粉：邢台紫盛建材有限公司S95矿渣粉6.水：拌合站场区井水。
7. 外加剂：河北青华建材有限公司FSS-PC聚羧酸减水剂。
四、计算过程1.基本规定根据《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土技术条件》及经验，矿物掺合料掺量为30%，粉煤灰掺量为15%，矿渣粉掺量为15%。
2.混凝土配制强度的确定,0, 1.645cu cu k f f σ≥+=48.2（MPa ）,0cu f —混凝土配制强度（MPa ）,cu k f —混凝土立方体抗压强度标准值，取混凝土的设计强度等级值为40（MPa ）σ—混凝土强度标准差（MPa ） 取σ=5.03．混凝土配合比计算3.1混凝土水胶比按下式计算：,0W/B=a bcu a b bf f a f αα+=0.39式中：W/B —混凝土水胶比a α、b a —回归系数，对于碎石a α=0.53，b a =0.20 b f —胶凝材料28d 胶砂抗压强度（MPa ）,cec ce g ff γ==45.9（MPa ）cef—水泥28d 胶砂抗压强度（MPa ）c γ—水泥富余系数 取c γ=1.08,ce g f —水泥强度等级值（MPa ）b f =f γsγcef=37.06（MPa ）f γ、s γ—粉煤灰影响系数和粒化高炉矿渣粉影响系数 查表得：f γ=0.85 s γ=0.95根据经验取基准水胶比W/B=0.36 3.2用水量的确定未掺外加剂时推定的满足实际坍落度要求的每立方米混凝土用水量为2263/kg m ，外加剂减水率为33%根据公式：00(1)w wm m β'=-=154（3/kg m ） 0w m —计算配合比每立方米混凝土的用水量（3/kg m ）0wm '—未掺外加剂时推定的满足实际坍落度要求的每立方米混凝土用水量（3/kg m ）3.3胶凝材料、矿物掺合料和水泥用量胶凝材料用量：300428//w b mm kg m W B==。
