钛微合金化在Q345B钢板轧制上探索应用
Q345B材料性能参数
Q345BQ345BQ钢的屈服强度345屈服强度数值，单位MPaB质量等级为B级执行标准执行GB/T1591-2008应用桥梁、车辆、船舶、建筑优点低温性能好，冷冲压性能目录1. 1优质2. 2工具钢3. 3易切削钢4. 4合金1. 5结构钢2. 6高强度钢3. 7弹簧钢4. 8轴承钢1. 9合金高速2. 10耐热钢3. 11焊条钢4. 12电工硅钢优质编辑①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢,可读作45钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
工具钢编辑①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
易切削钢编辑①钢号冠以“Y”，以区别于优质碳素结构钢。
②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。
③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。
合金编辑①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几Q345B表示，如40Cr。
②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。
当平均合金含量<1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。
低合金高强度结构钢Q345B
低合金高强度结构钢Q345B低合金高强度结构钢Q345B是中国标准的钢材牌号，是一种低碳合金钢。
它具有较好的机械性能，广泛应用于各种结构工程中，包括桥梁、船舶、建筑、输气管道等领域。
Q345B钢材在使用过程中，具有许多优点与特点，如高强度、耐磨、耐腐蚀、焊接性能好等。
下面将对其详细进行介绍。
首先，Q345B钢材具有高强度。
其抗拉强度为345MPa，远高于普通碳素结构钢。
这使得Q345B钢材在大型工程中承受巨大载荷时，具有较好的安全性能。
在桥梁、高层建筑等工程中得到广泛应用。
其次，Q345B钢材的耐磨性能较好。
由于含有硬度较高的合金元素，Q345B钢材对磨损有较好的抵抗能力。
在一些要求耐磨性能的设备和工程中，如矿山设备、挖掘机械等，Q345B钢材得到广泛使用。
另外，Q345B钢材具有良好的耐腐蚀性能。
这使得它可以在各种环境条件下使用，减少了对钢材的保护层的要求。
在海洋环境和潮湿地区，Q345B钢材依然能够保持较好的性能，不易生锈。
此外，Q345B钢材具有良好的焊接性能。
在施工过程中，焊接是常见的连接方式。
在焊接时，Q345B钢材能够与其他材料良好地融合，并且焊接接头的强度也能满足要求。
这使得Q345B钢材在各种工程中的连接方式更加灵活。
综上所述，Q345B钢材作为一种低合金高强度结构钢，具有高强度、耐磨、耐腐蚀和良好的焊接性能。
在工程建设中广泛应用，可用于各种重载、耐磨、耐腐蚀的结构工程中，为工程的安全性和可靠性提供了良好的保障。
同时，Q345B钢材还具有较好的可加工性，方便工程施工。
然而，Q345B钢材在使用过程中也需要注意其低温韧性，特别是在极端寒冷地区的工程中需特别注意。
Q345B材料性能参数
Q345BQ345BQ钢的屈服强度345屈服强度数值，单位MPaB质量等级为B级执行标准执行GB/T1591-2008应用桥梁、车辆、船舶、建筑优点低温性能好，冷冲压性能目录1. 1优质2. 2工具钢3. 3易切削钢4. 4合金1. 5结构钢2. 6高强度钢3. 7弹簧钢4. 8轴承钢1. 9合金高速2. 10耐热钢3. 11焊条钢4. 12电工硅钢优质编辑①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢,可读作45钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
工具钢编辑①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
易切削钢编辑①钢号冠以“Y”，以区别于优质碳素结构钢。
②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。
③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。
合金编辑①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几Q345B表示，如40Cr。
②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。
当平均合金含量<1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。
Q345B低温加热+正火轧制试验分析
Q345B低温加热+正火轧制试验分析为了实现对钢板整体质量的提高，结合低温烧钢表面控制方式，对Q345B 的轧件进行了低温加热和正火轧制的试验，实现对钢板质量的明确。

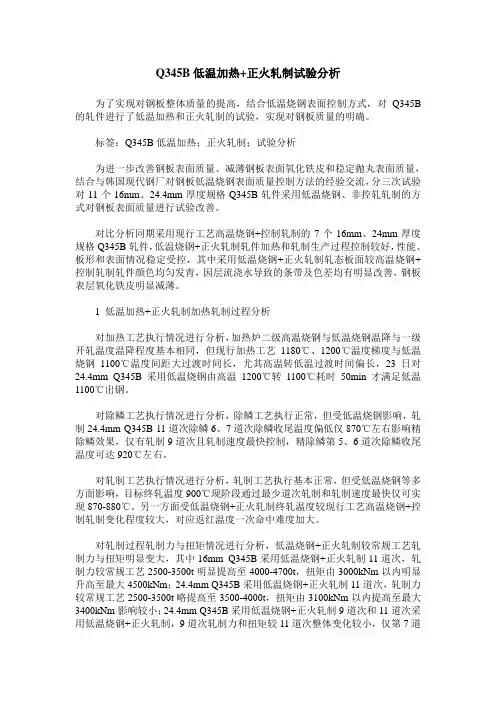

标签：Q345B低温加热；正火轧制；试验分析为进一步改善钢板表面质量、减薄钢板表面氧化铁皮和稳定抛丸表面质量，结合与韩国现代钢厂对钢板低温烧钢表面质量控制方法的经验交流，分三次试验对11个16mm、24.4mm厚度规格Q345B轧件采用低温烧钢、非控轧轧制的方式对钢板表面质量进行试验改善。
对比分析同期采用现行工艺高温烧钢+控制轧制的7个16mm、24mm厚度规格Q345B轧件，低温烧钢+正火轧制轧件加热和轧制生产过程控制较好，性能、板形和表面情况稳定受控，其中采用低温烧钢+正火轧制轧态板面较高温烧钢+控制轧制轧件颜色均匀发青，因层流浇水导致的条带及色差均有明显改善，钢板表层氧化铁皮明显减薄。
1 低温加热+正火轧制加热轧制过程分析对加热工艺执行情况进行分析，加热炉二级高温烧钢与低温烧钢温降与一级开轧温度温降程度基本相同，但现行加热工艺1180℃、1200℃温度梯度与低温烧钢1100℃温度间距大过渡时间长，尤其高温转低温过渡时间偏长，23日对24.4mm Q345B采用低温烧钢由高温1200℃转1100℃耗时50min才满足低温1100℃出钢。
对除鳞工艺执行情况进行分析，除鳞工艺执行正常，但受低温烧钢影响，轧制24.4mm Q345B 11道次除鳞6、7道次除鳞收尾温度偏低仅870℃左右影响精除鳞效果，仅有轧制9道次且轧制速度最快控制，精除鳞第5、6道次除鳞收尾温度可达920℃左右。
对轧制工艺执行情况进行分析，轧制工艺执行基本正常，但受低温烧钢等多方面影响，目标终轧温度900℃现阶段通过最少道次轧制和轧制速度最快仅可实现870-880℃。
另一方面受低温烧钢+正火轧制终轧温度较现行工艺高温烧钢+控制轧制变化程度较大，对应返红温度一次命中难度加大。
Q345B材料性能参数
Q345BQ345BQ钢的屈服强度345屈服强度数值，单位MPaB质量等级为B级执行标准执行GB/T1591-2008应用桥梁、车辆、船舶、建筑优点低温性能好，冷冲压性能目录1. 1优质2. 2工具钢3. 3易切削钢4. 4合金1. 5结构钢2. 6高强度钢3. 7弹簧钢4. 8轴承钢1. 9合金高速2. 10耐热钢3. 11焊条钢4. 12电工硅钢优质编辑①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢,可读作45钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
工具钢编辑①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
易切削钢编辑①钢号冠以“Y”，以区别于优质碳素结构钢。
②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。
③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。
合金编辑①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几Q345B表示，如40Cr。
②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。
当平均合金含量<1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。
Q345B材料性能参数
Q345BQ345BQ钢的屈服强度345屈服强度数值，单位MPaB质量等级为B级执行标准执行GB/T1591-2008应用桥梁、车辆、船舶、建筑优点低温性能好，冷冲压性能目录1. 1优质2. 2工具钢3. 3易切削钢4. 4合金1. 5结构钢2. 6高强度钢3. 7弹簧钢4. 8轴承钢1. 9合金高速2. 10耐热钢3. 11焊条钢4. 12电工硅钢优质编辑①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢,可读作45钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
工具钢编辑①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
易切削钢编辑①钢号冠以“Y”，以区别于优质碳素结构钢。
②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。
③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。
合金编辑①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几Q345B表示，如40Cr。
②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。
当平均合金含量<1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。
Q345B材料性能参数
Q345BQ345BQ钢的屈服强度345屈服强度数值，单位MPaB质量等级为B级执行标准执行GB/T1591-2008应用桥梁、车辆、船舶、建筑优点低温性能好，冷冲压性能目录1. 1优质2. 2工具钢3. 3易切削钢4. 4合金1. 5结构钢2. 6高强度钢3. 7弹簧钢4. 8轴承钢1. 9合金高速2. 10耐热钢3. 11焊条钢4. 12电工硅钢优质编辑①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢,可读作45钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
工具钢编辑①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
易切削钢编辑①钢号冠以“Y”，以区别于优质碳素结构钢。
②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。
③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。
合金编辑①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几Q345B表示，如40Cr。
②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。
当平均合金含量<1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。
轧制工艺对Q345B钢板Z向性能的影响
ｅｎｔ ｒｏｌｌｉｎｇ ｐｒｏｃｅｓｓ ｅｆｆｅｃｔ ｏｎ ｔｈｅ Ｚ—ｄｉｒｅｃｔｉｏｎａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｔｈｅ ｓｔｅｅｌ ｐｌａｔｅ．
Ｋｅｙｗｏｒｄｓ Ｑ３４５Ｂ，Ｒｏｌｌｉｎｇ ｐｒｏｃｅｓｓ，Ｚ—Ｄｉｒｅｃｔｉｏｎａｌ ｐｒｏｐｅｒｔｉｅｓ
０前言
钢在轧制过程中，塑性夹杂物很容易被拉长， 从而使钢表现出明显的各向异性。而夹杂物的形 状是由轧制条件决定的，因此，研究轧制工艺对ｚ 向性能的影响，对研究抗层状撕裂钢有着重要的 作用。为此，本试验取Ｑ３４５Ｂ连铸坯经锻造后， 在实验轧机上模拟中厚板生产线轧制条件，研究 了精轧温度及轧后冷却方式对Ｑ３４５Ｂ钢板ｚ向 性能的影响。
万方数据
·８‘
宽厚板
第１７卷
Ｉ阶段开轧温度ｌ ０５０～１ １００ ｏＣ，通过Ⅱ阶 段开轧温度、待温方式和轧后冷却速度的变化，选 择最佳的热轧工艺方案。热轧工艺方案及试验数 据分别见表２和表３。
表３热轧过程试验数据
表２ 热轧Ｔ艺方案
竺兰：墨竺苎兰竺二。釜兰：：
０１
９８０
空冷
９
空冷
６５０
Ｏ
９
空冷
９
空冷
３结论
（１）在Ⅱ阶段开轧温度为８４０～９９０℃时，随 着开轧温度的降低，试验钢板的组织组成没有变 化，都是铁素体＋珠光体，但魏氏组织级别稍有变 化。
（２）随着Ⅱ阶段开轧温度的降低，硫化物夹 杂将会进一步被拉长，尖端效应更明显，夹杂物作 为裂纹源在外力的作用下扩展的倾向性增大，因 而抗层状撕裂的能力降低，ｚ向断面收缩率下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第３９卷第４期
２０１７年８月
甘肃冶 金
ＧＡＮＳＵ ＭＥＴＡＬＬＵＲＧＹ
Ｖｏ１．３９ Ｎｏ．４
Ａｕｇ．，２０１７
文章编号：１６７２—４４６１（２０１７）０４—００９６—０２
钛微合金化在Ｑ３４５ Ｂ钢板轧制上探索应用
李金泽，梁立辉．姜 军
（洒钢集团宏兴股份公司炼轧厂，甘肃嘉峪关７３５１００）
摘要：针对Ｑ３４５Ｂ低合金高强度结构钢，调整钢水的化学成分，降低化学元素Ｍｎ含量，增加Ｔｉ含量的，提高
微合金强化作用。对生产ｌＴ艺进行微调，验证降Ｍｎ加ｒｒｉ方案的可行性，为后续组织生产提供新的思路方案。
关键词：Ｑ３４５Ｂ；锰；钛；微合金化强化
中图分类号：ＴＧ３３ 文献标识码：Ｂ
Ｅｘｐｌｏｒｅ Ｔｉｔａｎｉｕｍ Ａｌｌｏｙ ｏｎ Ｑ３４５ Ｂ Ｒｏｌｌｉｎｇ Ａｐｐｌｉｃａｔｉｏｎ
ＬＩ Ｊｉｎ—ｚｅ，ＬＩＡＮＧ Ｌｉ—ｈｕｉ，ＪＩＡＮＧ Ｊｕｎ
（Ｈｏｎｇｘｉｎｇ Ｉｒｏｎ＆Ｓｔｅｅｌ Ｃｏ．Ｌｔｄ．，Ｊｉｕｑｕａｎ Ｉｒｏｎ ａｎｄ Ｓｔｅｅｌ（Ｇｒｏｕｐ）Ｃｏｒｐｏｒａｔｉｏｎ，Ｊｉａｙｕｇｕａｎ ７３５１００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｖｉｅｗ ｏｆ Ｑ３４５Ｂ ｈｉｇｈ ｓｔｒｅｎｇｔｈ ｌｏｗ ａｌｌｏｙ ｓｔｒｕｃｔｕｒａｌ ｓｔｅｅｌ，ａｄｊｕｓｔ ｔｈｅ ｃｈｅｍｉｃａｌ ｃｏｍｐｏｓｉｔｉｏｎ ｏｆ ｍｏｌｔｅｎ ｓｔｅｅｌ，ｒｅ—
ｄｕｅｅ ｔｈｅ ｃｈｅｍｉｃａｌ ｅｌｅｍｅｎｔ Ｍｎ ｃｏｎｔｅｎｔ，ｉｎｃｒｅａｓｉｎｇ ｔｈｅ ｌｅｖｅｌ ｏｆ Ｔｉ，ｉｍｐｒｏｖｅ Ｔｉ ｍｉｃｒｏａｌｌｏｙ ｒｅｉｎｆｏｒｃｅｍｅｎｔ．Ｔｈｅ ｐｒｏｄｕｃｔｉｏｎ
ｐｒｏｃｅｓｓ ｆｏｒ ｆｉｎｅ—ｔｕｎｉｎｇ，ｖａｌｉｄａｔｉｏｎ ｆｏｒ ｆｅａｓｉｂｉｌｉｔｙ ｏｆ Ｍｎ ａｎｄ Ｔｉ，ｐｒｏｖｉｄｉｎｇ ａ ｎｅｗ ｍｅｔｈｏｄ ｆｏｒ ｓｕｂｓｅｑｕｅｎｔ ｐｒｏｄｕｃｔｉｏｎ ｐｌａｎ．
Ｋｅｙ Ｗｏｒｄｓ：Ｑ３４５Ｂ；ｍａｎｇａｎｅｓｅ；ｔｉｔａｎｉｕｍ；ｍｉｃｒｏ ａｌｌｏｙｉｎｇ ｓｔｒｅｎｇｔｈｅｎｉｎｇ
１ 引言
近年来，随着社会的进步和科技的发展，钢铁材
料的使用得到扩大和推广。Ｑ３４５系列低合金高强
度结构钢在高强机械、建筑、风电等行业得到广泛的
应用。其中Ｑ３４５Ｂ钢板由于低廉的价格，稳定的性
能而深受用户的欢迎，具有较大的市场空间 在目
前的大环境下，伴随和国内钢铁产能过剩和钢铁市 场的萧条，给各大钢厂带来了重大的经营压力。随 着市场的竞争加剧。价格战又成为了一种新常态。 在此环境下，稳定质量、降低成本是走出重围的 必由之路。依据现有的设备条件，提出Ｑ３４５Ｂ低合 金高强的结构钢降锰加钛的生产方案，为后续的组 织生产提供新的思路和方法 ２微钛合金强化原理 钛作为强烈阻碍晶粒长大的元素，在低合金高 强度结构钢种缩小 相区，使Ａ３转变温度升高，在 高温状态下形成非常稳定的氮合物、碳氮化物和碳 化物，弥散质点钉扎奥氏体晶界，阻碍其晶粒长大， 起到细晶强化的作用，达到提高强度的目的…。 ３ 实验 本实验轧制Ｑ３４５Ｂ钢板采用２２０ ｍｉｌｌ×１ ５８０ ｍｍＸ２ ８００ ｍｌＴｌ坯料，轧制成品钢板规格１２ ｉｎｎ×
２ ０００ ｍｍｘＬ ｌｌｑｍ，主要生产工艺流程为铁水预处理
一
转炉冶炼一精炼一ＲＨ一连铸一加热一轧制一气
雾冷却一冷床一板面检查一剪切一取样一喷印（侧
标）一成品入库。
３．１实验原料
以酒钢集团碳钢薄板厂生产的连铸坯为原料，
具体成分如表１所示。
表１ Ｑ３４５Ｂ试验钢的化学成分
善赣 嚣 ＩｃｏⅧ
第４期 李金泽．等：钛微合企化在Ｖ３４５１￣钢报轧制上探索应用 ９７
常 姚／，１３４５ｌ｛搬 的Ｍ１１ ：ｌ 为１．２５ ～１．５（）％．
板ｊ－｛Ｉ＇１９ ＭＩｉ ：１｝ ０．５（）％～０．７０％ Ｉ‘，Ｍｉ１
Ｉ 低『 较人 为０ｊ 补Ｍｎ ：Ｉ 低， Ｉ起ｆｒ，Ｊ
｛ 火． 验Ｊｆｉ添ＪＪｌＩ．ｒ ０．０３％～０．０４ｒ／ｒ Ｉ‘的Ｔｉ 粜， 以（）．０２ｃＡ 的 爻；容钳；进ｆ 曲 化 ３．２生产工艺 ３．２．１ 加热制度 验 饭Ｊ－，ｆ．Ｊ’ 为２２０ ＩＩＩＩＩＩ．ＪＪｌＩ热ｌ｝Ｊ、 ｒＩＩ『 热段 Ｊ蔓 ｉ ｔ－ Ｉ ｌ ０００～ｌ ｌＯ０‘Ｉ：，ＪＪ¨ Ｉ段 Ｉ Ｊ ｆ Ｉ １ ２００～ ｌ ２３０ ：，均热 Ｊ业 Ｉ １ ｌ９（）～ｌ ２２０‘ｌ ． ＩＩ，¨ ＩＪ ６ ｌ ，ｆ 训 搬 ｆ Ｊ、Ｊ Ｊ叟Ｊ’ Ｊ ３．２．２轧制及冷却参数 ｊ： 州过 采川ＴＭ（：Ｉ’ 阶段｛ 轧 Ｉ ２２，Ｊｌ：４：Ｌ濉 为１ ０２０～ｌ ０８０ ：，－阶段 Ｉｌｆ ｒ ｆ。ｉＩ）‘ 逊 仃轧 ．此阶段 ｊ：ＬＯＬ ｒ￣９４：Ｌ 能 Ｊ，允分 施Ｉ ’ １ 人Ｊ 卜Ｉ ，ｆ’ＩＩ＝温 Ｊｆｌ＝２．０—３ Ｔ（Ｔ 成＾『１｛１）（ｉ扳 ）， 此过 ｔ『ｆｆ他 ｆ小允分ｆｆｆ 『 ，ｆ 过 采 川ｔ 冷埘ｌＩｌ 坯料进ｆ 冷 Ｊ， ｌ 濉降『ＪｌＪ‘ ，抑制ｌＩ『 。 Ｉ Ｉ Ｉ１Ｉ １ ｎ，ｊ ｆ 人 阶段Ｊｌ：４：Ｌｆ ＾Ｊ ８４０～８９０ ， 术Ｉｌｆ Ｉ Ｉ ＩＩ ４： 通过术ｆｌ『 ｝ Ｉ 的 ＪＩ＝三，ｆＪｌ ｆ ｝，增ＪＪｆ１铁粜体ｎ，Ｊ Ｊ 恢ｆ ｝』 多．ｉ ｆ ｌＪ 』ＩＩＩ ｌ１Ｉ卜ｆｒ，ｏ铁 集体ｆＩ Ｉ 十反Ｊ 川题．小Ｉ ｔ． 一道次采川小 Ｉ 轧 进 、ｌ 终轧濉发 制 ７５０～７９０ ： 冷 ｊ阶段采ＪＩ Ｊ ＡＩ）（：（）怏述冷 Ｊ ，终冷 ＾艘 川 １， ６４０～６８０ ：．冷 ｜ｌＪｊ坐Ｊ叟 ８～ｌ０ ：／一 ４实验结果及分析 ４．１ 力学性能 表２钢板（Ｊ３４５Ｉ｛的性能指标 见格 炎”『ｊ ｊ ＪＪＫＩ虽』业十 、 ｊ－。 ＾Ｊ堑近ｆｌＩ ／Ｍｌ ｜１ ／￣１ｌ’ Ｉ 试验４３０ ５３Ｉ．８ 【１ 畅、 ≥３４５ ４７（）一６３｛ ／ ２５ ６ ｔ／ｌＪ ４７ ≥３３５ ４７（）一６３（） ≥２ ７３ ８３ ≥３４ ｌ ３６ ５ ≥３４ ８ｌ ９３ ≥３４ ｔｌＩ ２ Ｉ Ｊ‘ ．降￣ｔ： Ｈｉ ｌ ｔ』Ｊ【１ 做合 化钢板 、 ： ｔ，ｔ 能 屯个满 ｔ；ｌ｛／ ｒｌ５９ｌ的 求．ｊ 『Ｉ１ Ｒｒｌ的余｛１ ３０ Ｍｌ’ Ｉ【 Ｉ ，ｌｌｍ Ｉ，１０余：｝ ｌ５ ＭＰａ以Ｌ．Ａ ｒ／ｒ存３％ 以 ．冲 ５０＿Ｉ以ｌ
４．２ 金相组织
图Ｉ （Ｊ３４５ｌ｛钢板的金相组织
Ｉ冬ｉ ｌ ０３４５ｌ｛钠ｆ』正 州 照片．从 卡Ｈ
米行， 缃 为铁索ｆ小＋珠）匕体，球） ｆ小纠ｌ织
２８ｃＡ；ｆ 级 ９．５级， 细小
５ 结语
『 、 Ｉ ＪＪｌ】 Ｉｆ【１较Ｉ ｌ ｉ，Ｊ 由、 ¨、Ｊ‘ｎＩｊ 干ＩＪ Ｊ：板 的组 ：
均 Ｊ化，Ｔｉ＋Ｍｉｉ的姒化＿ｌ１＝三』 … 以ＪＪｌｌ述合金厄素 饭
Ｊ ¨ ｌ Ｊ、Ｊ ｆ；ｎ，Ｊ溶『ｉ１ ，从Ｉｎ 他纠【 ｌ更』Ｊｌ１均 稳定
ＴＭ 轧，Ｉｉ，ｌ－￣ １化４ＬＩＥ，￣ｆ 纠１ ，ｊ 削 ＾粒Ｋ大，
捉Ｉ 制扳 ｔ＇ｌ 能指 Ｉ．）３４５Ｉｊ降锸』ＪＪ１钛板坯，铺含城
刈 ０．５％～０．７％，ｊ ＩｌＩ ＪＪｌＩ入０．０３ｃＡ～０．０４ｃＡ的钛
求 嗵过 ｒＭＣＩ 轧制 钠ｆＪ豆的姒瞍、韧性指 均满
址…家怀准的世术 小次 验的成功为 续组织生
打』｝：新的心路
参考文献：
Ｉ １
２００６
Ｉ ２ 『Ｍ １ 仃 ，拿 ．
一
ＩＬ Ｊｊ ： ｆｆ Ｉ’、ｆ
收稿日期：２０１ ７－０５一１０
作者简介： 汗【ｌ９８９
雳 Ｅ－ｍ ａ ｉ ｈ（ ￣ＳＬ Ｗ而Ｌ（ ｃｉ，１２．ｎ（【）１
）。
．
Ｉ４１ｆ１ ｌＪ１０ ｆＩ『ＩＪ轧 Ｊ干ｆＩ ； ｊ冷点ｆ
２００９．
≥
卜
Ｉ叶
Ｉ． ～ 一
聆
…
