镍钴锰三元正极制备方法
1镍钴锰三元正极材料结构特征
镍钴锰三元材料通常可以表示为：LiNixCoyMnzO2，其中x+y+z=1；依据3种元素的摩尔比（x∶y∶z比值）的不同，分别将其称为不同的体系，如组成中镍钴锰摩尔比（x∶y∶z）为1∶1∶1的三元材料，简称为333型。摩尔比为5∶2∶3的体系，称之为523体系等。
333型、523型和811型等三元材料均属于六方晶系的α-NaFeO2型层状岩盐结构，如图1。
镍钴锰三元材料中，3种元素的的主要价态分别是+2价、+3价和+4价，Ni为主要活性元素。其充电时的反应及电荷转移如图2所示。
一般来说，活性金属成分含量越高，材料容量就越大，但当镍的含量过高时，会引起Ni2+占据Li+位置，加剧了阳离子混排，从而导致容量降低。Co正好可以抑制阳离子混排，而且稳定材料层状结构；Mn4+不参与电化学反应，可提供安全性和稳定性，同时降低成本。
2镍钴锰三元正极材料制备技术的最新研究进展
固相法和共沉淀法是传统制备三元材料的主要方法，为了进一步改善三元材料电化学性能，在改进固相法和共沉法的同时，新的方法诸如溶胶凝胶、喷雾干燥、喷雾热解、流变相、燃烧、热聚合、模板、静电纺丝、熔融盐、离子交换、微波辅助、红外线辅助、超声波辅助等被提出。 2.1固相法
三元材料创始人OHZUKU最初就是采用固相法合成333材料，传统固相法由于仅简单采用机械混合，因此很难制备粒径均一电化学性能稳定的三元材料。为此，HE等、LIU等采用低熔点的乙酸镍钴锰，在高于熔点温度下焙烧，金属乙酸盐成流体态，原料可以很好混合，并且原料中混入一定草酸以缓解团聚，制备出来的333，扫描电镜图（SEM）显示其粒径均匀分布在0.2～0.5μm左右，0.1C（3～4.3V）首圈放电比容量可达161mAh/g。TAN等采用采用纳米棒作为锰源制备得到的333粒子粒径均匀分布在150～200nm。
固相法制得的材料的一次粒子粒径大小在100～500nm，但由于高温焙烧，一次纳米粒子极易团聚成大小不一的二次粒子，因此，方法本身尚待进一步的改进。
2.2共沉淀法
共沉淀法是基于固相法而诞生的方法，它可以解决传统固相法混料不均和粒径分布过宽等问题，通过控制原料浓度、滴加速度、搅拌速度、pH值以及反应温度可制备核壳结构、球形、纳米花等各种形貌且粒径分布比较均一的三元材料。
原料浓度、滴加速度、搅拌速度、pH值以及反应温度是制备高振实密度、粒径分布均一三元材料的关键因素，LIANG等通过控制pH=11.2，络合剂氨水浓度0.6mol/L，搅拌速度800r/min，T=50℃，制备得到振实密度达2.59g/cm3，粒径均匀分布的622材料（图3），0.1C（2.8～4.3V）循环100圈，容量保持率高达94.7%。
鉴于811三元材料具有高比容量（可达200mAh/g，2.8～4.3V），424三元材料则可提供优异的结构和热稳定性的特点。有研究者试图合成具有核壳结构的（核为811，壳层l为424）三元材料，HOU等采用分布沉淀，先往连续搅拌反应釜（CSTR）中泵入8∶1∶1（镍钴锰比例）的原料，待811核形成后在泵入镍钴锰比例为1∶1∶1的原料溶液，形成第一层壳层，然后再泵入组成为4∶2∶2的原溶液，最终制备得到核组成为811，具有壳组成为333、424的双层壳层的循环性能优异的523材料。4C倍率下，这种材料循环300圈容量保持率达90.9%，而采用传统沉淀法制备的523仅为72.4%。 HUA等采用共沉淀法制备了线性梯度的811型，从颗粒内核至表面，镍含量依次递减，锰含量依次递增，从表1可明显看到线性梯度分布的811三元材料大倍率下放电容量和循环性明显优于元素均匀分布的811型。
纳米三元材料，其表面积大，Li+迁移路径短、高的离子和电子电导、优异的机械强度等可以极大改善电池大倍率下性能。
HUA等采用快速共沉淀法制备了纳米花状的333型，3D纳米花状的333型不仅缩短了Li+迁移路径，而且其特殊的表面形貌为Li+和电子提供了足够多的通道，这也很好解释了为什么该材料具有优异倍率性能（2.7～4.3V，20C快充下，放电比容量达126mAh/g）。
因氨水与金属离子的优异络合性能，共沉淀法普遍采用氨水作为络合剂，但氨水具有腐蚀性和刺激性，对人和水生动物均有害，即便在很低的浓度下（》300mg/L），因此KONG等尝试采用低毒性的络合剂草酸和绿色络合剂乳酸钠替代氨水，其中乳酸钠作为络合剂制备的523型材料，其0.1C、0.2C性能均优异于氨水作为络合剂制备得到的523型。
2.3溶胶凝胶法
溶胶凝胶法（sol-gel）最大优点是可在极短时间内实现反应物在分子水平上均匀混合，制备得到的材料具有化学成分分布均匀、具有精确的化学计量比、粒径小且分布窄等优点。
MEI等采用改良的sol-gel法：将柠檬酸和乙二醇加入到一定浓度锂镍钴锰硝酸盐溶液中形成溶胶，然后加入适量的聚乙二醇（PEG-600），PEG不仅作为分散剂，而且还作为碳源，一步合成了粒径分布在100nm左右且碳包覆的核壳结构的333三元材料，1C循环100圈容量保持率达97.8%（2.8～4.6V，首圈放电容量175mAh/g）。YANG等考察不同制备方法（sol-gel、固相法和沉淀法）对424型性能影响，充放电测试结果表明：sol-gel法制备的424材料具有更高的放电容量。
2.4模板法
模板法凭借其空间限域作用和结构导向作用，在制备具有特殊形貌和精确粒径的材料上有着广泛应用。WANG等采用碳纤维（VGCFs）作为模板剂（图4），利用VGCFs表面—COOH吸附金属镍钴锰离子，高温焙烧制得纳米多孔的333三元材料。
纳米多孔的333型粒子一方面可以极大缩短锂离子扩散路径，另一方面电解液可以浸润至纳米孔中为Li+扩散增加另一通道，同时纳米孔还可以缓冲长循环材料体积变化，从而提高材料稳定性。以上这些优点使得333型在水系锂离子电池上获得出色的倍率和循环性能：45C充放电，首圈放电比容量达108mAh/g，180C充电，3C放电，循环50圈，容量保持率达95%。
XIONG等采用多孔MnO2作为模板剂，LiOH作为沉淀剂，将镍钴沉淀在MnO2孔道和表面上，在通过高温焙烧制得333型，与传统沉淀法相比较，模板法制备得到的333三元材料具有更优异的倍率性能和稳定性。
2.5喷雾干燥
喷雾干燥法因自动化程度高、制备周期短、得到的颗粒细微且粒径分布窄、无工业废水产生等优势，被视为是应用前景非常广阔的一种生产三元材料的方法。
OLJACA等采用喷雾干燥法制备了组成为333三元材料，在60～150℃高温下，镍钴锰锂硝酸盐迅速雾化，在短时间内水分蒸发，原料也迅速混匀，最后得到的粉末在900℃焙烧4h即得到最终333三元材料。
OLJACA等认为通过控制原料热解过程中的温度和停留时间，即可大大缩短甚至完全避免高温焙烧，从而达到连续、大规模、一步制备得到最终的材料；另外颗粒大小调控可通过控制溶液浓度、喷嘴液滴大小等因素。OLJACA等通过此法制备的材料0.2C放电比容量达167mAh/g，且10C大倍率下放电比容量达137mAh/g。
2.6红外、微波等新型焙烧方法
红外、微波等新型电磁加热相对于传统电阻加热，可大大缩短高温焙烧时间同时可一步制备碳包覆的复合正极材料。
HSIEH等采用新型红外加热焙烧技术制备了三元材料，首先将镍钴锰锂乙酸盐加水混合均匀，然后加入一定浓度的葡萄糖溶液，真空干燥得到的粉末在红外箱中350℃焙烧1h，然后在900℃（N2气氛下）焙烧3h，一步制得碳包覆的333复合正极材料，SEM显示该材料粒径在500nm左右，有轻微团聚，X射线衍射（XRD）谱图显示该材料具有良好的层状结构；在2.8～4.5V电压范围内，1C放电50圈，容量保持率高达94%，首圈放电比容量达170mAh/g（0.1C），5C为75mAh/g，大倍率性能有待改善。
HSIEH等还尝试中频感应烧结技术，采用200℃/min升温速率，在较短的时间内（900℃，3h）制备了粒径均匀分布在300～600nm的333材料，该材料循环性能优异，但大倍率充放电性能有待完善。
从以上可以看到，固相法虽工艺简单，但材料形貌、粒径等难以控制；共沉淀法通过控制温度、搅拌速度、pH值等可制备粒径分布窄、振实密度高等电化学性能优异的三元材料，但是共沉淀法需要过滤、洗涤等工序，产生大量工业废水；溶胶凝胶法、喷雾热解法和模板法得到的材料元素化学计量比精确可控、颗粒小且分散性好，材料电池性能优异，但这些方法制备成本高、工艺复杂。sol-gel环境污染大，喷雾热解废气需要回收处理，新型优异廉价的模板剂的制备有待开发；新型红外和中频加热技术可缩短高温焙烧时间，但升温、降温速率难不易控制，且材料倍率性能有待改善。诸如喷雾热解、模板法、sol-gel等如能进一步优化合成工艺，采用廉价原料，有望实现工业化大规模应用。
3镍钴锰三元正极材料存在问题及其改性
与磷酸铁锂和钴酸锂比较，镍钴锰三元材料具有成本适中、比容量高等优点，但是也存在一些急需解决的问题，主要问题包括：电子导电率低、大倍率稳定性差、高电压循环稳定性差、阳离子混排（尤其是富镍三元）、高低温性能差等。针对这些问题，目前主要通过元素掺杂和表面包覆来改善。
3.1离子掺杂改性
在LiNixCoyMnzO2晶格中掺入微量的其他元素如：Na、V、TI、Mg、Al、Fe、Cr、Mo、Zr、Zn、Ce、B、F、Cl，可提高镍钴锰三元的电子和离子电导率、结构稳定性，降低阳离子混排程度，从而改善材料的电化学性能。离子掺杂可分为阳离子掺杂和阴离子掺杂。
3.1.1阳离子掺杂
阳离子掺杂又可分为等价阳离子掺杂和不等价阳离子掺杂。
等价阳离子掺杂一般可稳定材料结构，拓展离子通道，提高材料离子电导率。GONG等将共沉淀制备的Ni1/3Co1/3Mn1/3（OH）2与LiOH、NaOH混合后高温焙烧制得Li0.95Na0.05Ni1/3Co1/3Mn1/3O2，Na+（0.102nm）半径大于Li+（0.076nm），等价掺杂Na+后，不仅晶胞参数c、a都增大了，而且c/a和I003/I104也增大了，这说明Na掺杂一方面增加了层间距，拓宽了Li+扩散通道，有利于Li+快速脱嵌，另一方面Na掺杂降低了阳离子混排程度，层状结构更加有序和完整；Li+快速脱嵌是有助于改善材料倍率性能，充放电测试显示Na掺杂后材料不同倍率下（0.1～5C）其性能均优于未掺杂的：掺杂Na+的0.1C（27mA/g，2.0～4.5V）首圈放电比容量达250mAh/g，未掺杂的仅为155mAh/g，且掺杂Na的在循环110圈后容量保持率达99%，而未掺杂的前10圈就已经衰减了2.5%；电化学阻抗显示掺杂Na可降低电子转移阻抗。
HUA等采取类似方法掺杂Na+，制备了Li0.97Na0.03Ni0.5Co0.2Mn0.3O2，得到的结论与GONG等一致。
不等价阳离子掺杂一般会改变材料能带结构，提高材料电子电导；对于富镍三元如523、622、811等，离子掺杂可降低阳离子混排程度，从而提高材料电化学性能。
三元正极材料制备工艺
三元正极材料制备工艺
三元正极材料是锂离子电池中重要的组成部分，其性能直接影响电池的性能和使用寿命。目前，三元正极材料的制备工艺主要分为化学共沉淀、溶胶-凝胶法、高温固相合成、水热法和电化学沉积等多种方法。下面将详细介绍其中几种主要的制备工艺。
一、化学共沉淀法
化学共沉淀法是制备三元正极材料的一种常用方法，其优点是操作简单、成本较低。其主要步骤包括：先配制金属阳离子的溶液，再在高速搅拌的条件下将对应的氢氧化物加入其中，反应后得到三元金属氢氧化物，经过干燥和高温煅烧，得到三元正极材料。
化学共沉淀法的缺点在于材料粒子大小分布较宽、结晶度较低，对电池性能会产生一定的影响。
二、溶胶-凝胶法
溶胶-凝胶法是一种比较先进的制备方法，其特点是制备出的材料粒子较小、分布均匀、结晶度较高。其制备步骤包括：先配制金属盐的溶液，加入适量的联结剂形成溶胶，然后在适当条件下进行烘干、煅烧、热压等处理，最后得到三元正极材料。
三、高温固相合成法
高温固相合成法可以获得高结晶度、较大晶体尺寸的三元正极材料，其主要步骤为：将金属阳离子化合物进行球磨处理，然后在高温高压条件下合成出三元金属氧化物，再重新球磨、烧结等处理，最后得到三元正极材料。
由于高温固相合成法的操作复杂、设备要求较高，因此成本较高。
四、水热法
电化学沉积法属于无机水化合物沉积法的一种。其优点是可以制备出高纯度、结晶度高、尺寸小、分配均匀的三元正极材料。其制备步骤包括：将金属阳离子溶解在溶剂中，然后通过在电解槽中施加电场，将阳离子还原为相应的氢氧化物，最后经过煅烧处理，得到三元正极材料。
总体来说，不同的制备工艺对三元正极材料的性能产生不同的影响，制备工艺的优化是提高材料性能的关键。
三元正极材料流程
三元正极材料流程
三元正极材料是现代锂离子电池的核心材料之一，具有高比能量、长寿命等优点，广泛应用于电动汽车、手机、笔记本电脑等领域。下面，就三元正极材料的流程进行简要介绍。
首先，三元正极材料制备的原料主要有三种：钴酸锂、镍酸锂和锰酸锂。这些原料经过粉碎、筛分和混合等处理后，制成均匀的粉末混合物。
接着，将混合物放入称重、压制、烘干三个步骤的压制机中。此时，要求放入的混合物粉末要是非常细腻的，尽可能的减小压缩成型后的空隙率。这样可以使得成型后的颗粒比较紧密，并且电导率也得到了提高。在小片的生产中，还要利用POWDER COATING工艺处理。
待成型后的块材取出后，经过成型前后的空隙率计算，必须在高温气氛中进行热处理。这个会让物料材料中的像粘结剂与炭层等材料随着时间的推移，形成出均匀、可靠的物理纽带，再加上调整材料中的炭层化学组成，这样就可以增强材料的性能，提高三元正极材料的循环寿命和能量密度。
此时就制成了一种具有高潜能、高特殊能量、低成本的三元正极材料。这个材料在后续工序中，还需要与负极、隔膜等组分结合，通过卷绕、封装等过程制成锂离子电池。
总的来说：制备三元正极材料的流程主要包括原材料的准备、混合、压制成型、热处理等步骤。在这个流程中，关键是控制材料的成分和热处理时间及温度等参数，在保证质量的同时，尽可能地提高材料的能量密度和循环寿命。
18650型三元锂离子电池的制备
18650型三元锂离子电池的制备
三元锂离子电池是一种高能量密度、高稳定性、长循环寿命的锂离子电池，由于其优越的性能在电动汽车、电动工具、移动电子设备等领域得到了广泛的应用。其主要优势在于能够提供更长的续航里程和更短的充电时间。18650型三元锂离子电池作为目前应用最广泛的一种电池，其制备工艺也是相对成熟的。今天我们就来探讨一下18650型三元锂离子电池的制备过程。
18650型三元锂离子电池的制备过程可以分为正极材料的制备、负极材料的制备、电解液的配制以及电池组装等几个主要步骤。
正极材料的制备是首要的一步。目前主要采用的正极材料是镍钴锰酸锂（NCM）和镍钴铝酸锂（NCA）。NCM正极材料的制备一般是通过溶胶凝胶法、共沉淀法、固相法等多种方法进行。以溶胶凝胶法为例，首先要将镍盐、锰盐和钴盐按一定的摩尔比混合溶解于水中，形成金属离子溶液。然后通过加入螯合剂和碱性沉淀剂将金属离子沉淀成氢氧化物的方法进行沉淀，再通过干燥、焙烧等过程得到NCM正极材料。
负极材料的制备也是非常关键的一步。目前主要采用的负极材料是石墨烯和石墨。石墨烯负极材料的制备一般是通过化学气相沉积法、机械剥离法等多种方法进行。以化学气相沉积法为例，首先要在金属基底上利用化学气相沉积装置将气态的碳源（如甲烷）引入，在催化剂的作用下形成石墨烯薄膜。
电解液的配制也是电池制备过程中不可或缺的一环。电解液一般由溶剂、锂盐和添加剂组成。其中最常用的溶剂是碳酸酯类溶剂，锂盐则是锂盐类化合物，添加剂包括电解质添加剂和溶剂添加剂。电解液的主要作用是提供锂离子导电通道，以便锂离子在正负极材料之间进行传递。
电池组装是将正极材料、负极材料和电解液装配在一起，形成电池的过程。首先要将制备好的正极材料和负极材料分别涂覆在铝箔和铜箔上，然后通过卷绕和封口的方式将正负极材料以及隔膜装配成电芯。接着将电芯灌注电解液，并通过封口工艺封装成成品电池。
三元正极材料生产工艺流程
三元正极材料生产工艺流程
三元正极材料是锂离子电池的重要组成部分，其生产工艺流程包括原料准备、制粉、混合、成型、烘干、烧结和涂敷等步骤。
1. 原料准备
生产三元正极材料的原料主要包括钴、镍和锂等元素，通常采用氢氧化物和硝酸盐等化学物质作为原料。在此步骤中，需要对原料进行检验分析，确保其符合生产标准，避免杂质和污染。
2. 制粉
原材料经过研磨、筛分等工艺制得合适粒径的粉末，为后续混合、成型、烧结等工艺提供条件。制粉质量的好坏直接影响到产品性能和成本。
3. 混合
根据生产配方和材料性质，将各种原料按一定比例混合，使用高速机械或气流混合机将颗粒均匀混合，确保成品的均一性和稳定性。
4. 成型
混合好的材料经过成型工艺，即将其压缩为特定厚度和形状。压片机械可以压制出不同形状的片状、筒状或其他形状的正极材料，为后续烧结和涂敷提供合适的形状。
5. 烘干
成型的三元正极材料需要进行烘干工艺，将其置于高温下，以便使水分挥发并形成一个稳定的骨架结构。此步骤还能促进材料的结晶和减少其内部应力。
6. 烧结
将烘干后的正极材料置于高温炉中，在氧气气氛下烧结，使其内部晶格发生改变，形成稳定的结构和获得特定的性能。烧结温度和时长等条件的控制决定了产品的质量和性能。
7. 涂敷
在电池制造的最后步骤中，采用混合工艺将正极材料涂敷到铝箔或其他导电聚合物上，形成具有特定性能的三元正极电极。涂敷的厚度、温度和速度等参数的控制对产品的性能、寿命和安全性具有至关重要的影响。
上述生产流程中，每一个步骤都至关重要，各环节间也相互影响，唯有通过严格的工艺、质量控制和技术创新，不断提高产品质量和性能，才能满足锂离子电池在储能、电动汽车、移动电源等领域的不断发展需求。
三元锂电池生产工艺
三元锂电池生产工艺

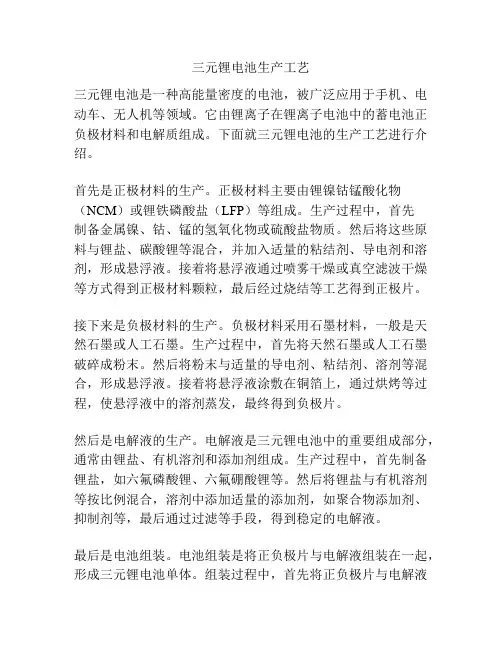

三元锂电池是一种高能量密度的电池，被广泛应用于手机、电动车、无人机等领域。它由锂离子在锂离子电池中的蓄电池正负极材料和电解质组成。下面就三元锂电池的生产工艺进行介绍。
首先是正极材料的生产。正极材料主要由锂镍钴锰酸化物（NCM）或锂铁磷酸盐（LFP）等组成。生产过程中，首先制备金属镍、钴、锰的氢氧化物或硫酸盐物质。然后将这些原料与锂盐、碳酸锂等混合，并加入适量的粘结剂、导电剂和溶剂，形成悬浮液。接着将悬浮液通过喷雾干燥或真空滤波干燥等方式得到正极材料颗粒，最后经过烧结等工艺得到正极片。
接下来是负极材料的生产。负极材料采用石墨材料，一般是天然石墨或人工石墨。生产过程中，首先将天然石墨或人工石墨破碎成粉末。然后将粉末与适量的导电剂、粘结剂、溶剂等混合，形成悬浮液。接着将悬浮液涂敷在铜箔上，通过烘烤等过程，使悬浮液中的溶剂蒸发，最终得到负极片。
然后是电解液的生产。电解液是三元锂电池中的重要组成部分，通常由锂盐、有机溶剂和添加剂组成。生产过程中，首先制备锂盐，如六氟磷酸锂、六氟硼酸锂等。然后将锂盐与有机溶剂等按比例混合，溶剂中添加适量的添加剂，如聚合物添加剂、抑制剂等，最后通过过滤等手段，得到稳定的电解液。
最后是电池组装。电池组装是将正负极片与电解液组装在一起，形成三元锂电池单体。组装过程中，首先将正负极片与电解液叠放在一起，并用隔膜隔开。然后通过热合、涂胶等方式将正负极片固定在一起。接着将组装好的单体放入壳体中，并密封好，形成电池。
以上就是三元锂电池的生产工艺介绍。在实际生产中，还需要进行充放电测试、容量测试等环节，确保产品的质量和性能。随着科技的进步，对三元锂电池的生产工艺不断进行改进，以提高其性能和安全性。
镍钴锰三元锂电池工作原理
镍钴锰三元锂电池工作原理
《镍钴锰三元锂电池工作原理》
嘿，你知道吗？现在咱们身边好多东西都靠着镍钴锰三元锂电池来供电呢，像手机、笔记本电脑这些小玩意儿，还有电动汽车这么个大家伙，都离不开它。今天呢，我就来和你唠唠这镍钴锰三元锂电池的工作原理，这可都是我自己慢慢琢磨出来的呢。
先从电池的构造说起吧。这镍钴锰三元锂电池就像一个小小的能量盒子，里面装着正极、负极、电解液和隔膜这些部件。正极呢，就是那个储存锂离子的地方，镍钴锰在这儿就像是三个小伙伴，齐心协力地抓住锂离子。我记得有一次我把我的旧手机拆开了（可别学我啊，自己拆手机可能会弄坏的，我那是已经报废的手机才拿来研究的），看到那个小小的电池，正极那部分看起来就是一片有点特别的材料，摸起来还挺硬的，当时我就想，这里面到底是怎么藏着能量的呢？
这镍钴锰三种元素啊，各有各的本事。镍呢，就像是个大力士，它能让电池的容量变得很大。钴呢，就像个指挥官，能让电池在充放电的时候更加稳定有序。锰呢，就像是个小卫士，保护着电池的结构，让它不容易损坏。这三个家伙组合在一起，就像是一个超级英雄团队，为电池的性能保驾护航。
负极呢，一般是用石墨做成的。石墨这个东西啊，就像一个个小房子，锂离子就像一个个小房客。当电池充电的时候，锂离子就从正极那个“大家庭”里跑出来，穿过电解液，跑到负极的这些小房子里去住下。我想象着那些锂离子就像一群小蚂蚁一样，排着队，沿着电解液这个“小路”，一个个地钻进石墨的小房子里。这时候，电池就把电能储存起来了。就好比我每次给手机充电，我就感觉那些小蚂蚁在电池里忙忙碌碌地找自己的小窝呢。
电解液呢，就像一条小河，在正极和负极之间流淌。它可重要了，要是没有它，锂离子就没办法在正负极之间跑来跑去了。我看着那电解液，就像透明的小水流，在电池这个小世界里承担着运输的大任务。
隔膜呢，就像是一道栅栏，把正极和负极隔开，防止它们直接接触。要是正负极直接碰上了，那就像两群小蚂蚁乱打起来了，电池就会出大问题。这隔膜只允许锂离子通过，就像一个严格的守门员，只放锂离子这个小队员通行。
高镍三元前驱体生产工艺
高镍三元前驱体生产工艺
高镍三元前驱体是三元正极材料制备的关键原材料，它是由镍、钴、锰氢氧化物组成的。前驱体技术占到三元材料的技术含量有50%以上，高镍三元材料的开发离不开高镍三元前驱体的推动。
制备高镍三元前驱体的方法有很多种，共沉淀法是其中一种常用的方法。共沉淀法是将镍盐、钴盐、锰盐配置成可溶性的混合溶液，然后与氨，碱混合，通过控制反应条件形成类球形氢氧化物。另一种方法是用第一阶段制取的镍钴锰三元溶液制取镍钴锰三元前驱体粉体工艺，该工艺分为三个工段：合成反应、沉淀处理和母液处理。在合成反应过程中，主要污染物为含氨废气；在沉淀处理阶段，氢氧化镍钴锰经纯水洗涤后，经离心和微孔过滤器过滤，然后送至盘式干燥机干燥，得到固体氢氧化镍钴锰即三元前驱体。
按照元素的不同构成比例，三元前驱体可以分为 NCM811 前驱体、NCM622 前驱体、
NCM523 前驱体和 NCA 前驱体等。
三元正极材料制备工艺 2
三元正极材料制备工艺
三元正极材料是锂离子电池中最常用的正极材料之一，其主要成分为锂镍钴锰氧化物（LiNiCoMnO2）。三元正极材料具有高能量密度、高安全性、长循环寿命等优点，因此在电动汽车、储能系统等领域得到广泛应用。
三元正极材料的制备工艺主要包括化学共沉淀法、水热法、溶胶-凝胶法等。其中，化学共沉淀法是最常用的制备方法之一。该方法的主要步骤包括：将金属盐溶液和碱溶液混合，生成沉淀；将沉淀洗涤、干燥、煅烧，得到三元正极材料。
化学共沉淀法制备三元正极材料的优点在于制备工艺简单、成本低廉、生产效率高。但是，该方法也存在一些缺点，如沉淀的均匀性不易控制、煅烧过程中易产生氧化物等。
水热法是一种新型的制备三元正极材料的方法。该方法的主要步骤包括：将金属盐溶液和有机物混合，加入水，进行水热反应；将反应产物洗涤、干燥、煅烧，得到三元正极材料。水热法制备的三元正极材料具有颗粒均匀、结晶度高、电化学性能优良等优点。
溶胶-凝胶法是一种制备高纯度、高结晶度的三元正极材料的方法。该方法的主要步骤包括：将金属盐溶液和有机物混合，形成溶胶；将溶胶凝胶化，得到凝胶；将凝胶干燥、煅烧，得到三元正极材料。溶胶-凝胶法制备的三元正极材料具有颗粒均匀、结晶度高、电化学性能优良等优点。
三元正极材料的制备工艺多种多样，不同的制备方法具有各自的优缺点。在实际应用中，需要根据具体情况选择合适的制备方法，以获得最佳的电化学性能和经济效益。
2019高考真题化工流程题汇编(带答案)
2020
2019高考真题化工流程题汇编（带答案）
1．（2019全国Ⅲ，26）（14分）高纯硫酸锰作为合成镍钴锰三元正极材料的原料，工业上可由天然二氧化锰粉与硫化锰矿（还含Fe、Al、Mg、Zn、Ni、Si等元素）制备，工艺如下图所示。回答下列问题：
相关金属离子[c0(Mn2+)=0.1 mol·L−1]形成氢氧化物沉淀的pH范围如下：
金属离子 Mn2+ Fe2+ Fe3+ Al3+ Mg2+ Zn2+ Ni2+
开始沉淀的pH 8.1 6.3 1.5 3.4 8.9 6.2 6.9
沉淀完全的pH 10.1 8.3 2.8 4.7 10.9 8.2 8.9
（1）“滤渣1”含有S和__________________________；写出“溶浸”中二氧化锰与硫化锰反应的化学方程式____________________________________________________。
（2）“氧化”中添加适量的MnO2的作用是将________________________。
（3）“调pH”除铁和铝，溶液的pH范围应调节为_______~6之间。
（4）“除杂1”的目的是除去Zn2+和Ni2+，“滤渣3”的主要成分是______________。
（5）“除杂2”的目的是生成MgF2沉淀除去Mg2+。若溶液酸度过高，Mg2+沉淀不完全，原因是_____________________________________________________________________。
（6）写出“沉锰”的离子方程式___________________________________________________。
（7）层状镍钴锰三元材料可作为锂离子电池正极材料，其化学式为LiNixCoyMnzO2，其中Ni、Co、Mn的化合价分别为+2、+3、+4。当x=y=13时，z=___________。
三元622 ni co mn含量
三元622 ni co mn含量
三元622型镍钴锰酸锂（Ni-Co-Mn，简称NCM）是一种新型的锂离子电池正极材料，具有高能量密度、优良的循环稳定性和热稳定性等特点，被广泛应用于电动汽车、储能系统以及移动通讯设备等领域。三元622的命名中，数字6、2、2分别代表镍、钴、锰的摩尔比例。
三元622型材料的合成主要通过溶胶-凝胶法、共沉淀法和高温固相法等化学方法来实现。
首先，溶胶-凝胶法是将金属硝酸盐和有机物溶胶混合，形成一种凝胶，再经过干燥和煅烧等工艺步骤得到目标材料。
其次，共沉淀法是将金属盐溶液中的金属离子以化学还原、水解沉淀等反应形成金属氧化物沉淀，然后通过高温煅烧形成所需的三元622。
最后，高温固相法是将混合的金属氢氧化物或相应的金属盐在高温下进行反应，得到三元622。这种方法需要高温条件和相对较长的反应时间，对设备要求较高。 三元622材料的具体化学组成为Li(Ni1/3Co1/3Mn1/3)O2，其中镍、钴、锰的摩尔比例为1：1：1，而锂离子以Li+的形式嵌入到材料的结构中。
相比于其他材料，三元622具有以下几个优点：
首先，三元622在电化学性能方面表现出色。其高容量和高放电平台电压使得电池具有较高的能量密度和功率密度，能够提供更长的续航里程和更好的动力输出。
其次，三元622具有较好的循环寿命和热稳定性。由于合理的镍、钴、锰比例，它能够提供较稳定的电化学性能，在循环充放电过程中减少容量衰退，同时具有较好的热稳定性，能够在较高温度下工作。
此外，三元622还具有较高的安全性能。由于其较低的钴含量，减少了潜在的热失控和燃烧风险，提高了电池的安全性能。
然而，三元622也存在一些不足之处。首先，由于材料中存在锰，其容量衰减速度较快，循环寿命相对较短。其次，钴的使用增加了成本，并且对环境造成负面影响。因此，研发出更具性能优势和环境友好的材料仍然是行业关注的方向。 总而言之，三元622作为一种新型的锂离子电池正极材料，具有诸多优点，被广泛应用于电动汽车、储能系统等领域。随着新能源产业的快速发展，未来对三元622材料性能的优化和改进仍然具有重要意义。
