基于MSC软件的泡沫铝夹芯板的动力学建模
基于MSC软件的泡沫铝夹芯板的动力学建模
作者：南京航空航天大学谢益新王轲
摘要：泡沫夹芯板是一种新型结构材料，本文试结合模态试验，利用MSC 软件将泡沫铝夹芯简化为标准蜂窝结构模型来进行快速建模。首先通过模态试验测得泡沫铝夹芯板的动力学特性，再基于孔隙率相等准则用标准蜂窝结构模型替代泡沫夹芯，再结合首阶模态计算与试验结果的对比确定蜂窝壁厚。文中对一种实际泡沫夹芯板进行建模，其结果初步证明了用标准蜂窝结构模拟泡沫铝夹芯结构的可行性。
关键词：泡沫铝；动力学实验；标准蜂窝；动力学模型
1 引言
泡沫金属是孔隙度到达90%以上的，具有一定强度和刚度的多孔金属。而泡沫铝是一种在铝基体中均匀分布着大量连通或不连通孔洞的新型轻质多功能材料。泡沫铝合金由于其孔隙率高，比表面积大，密度低，具有多种特性，而被广泛应用于冶金、建筑、机械、交通、化工、通讯、民用等方面。泡沫铝合金的性能包含力学性能、超声衰减性能、电磁屏蔽性能、隔热性能、流通性能等。影响泡沫铝性能的因素有很多．其中．制备工艺、基体材料、细观胞体形貌及孔隙度的不同均可能会影响其性能。甚至会带来很大差异。目前人们对泡沫铝合金性能的研究主要集中在力学性能和吸能性能的研究上。
本论文利用模态试验测得泡沫铝夹芯板的动力学特性，针对泡沫铝夹芯板的特点、性质，以标准蜂窝结构来模拟泡沫铝夹芯，利用MSC 软件进行结构建模，计算其模态。而后结合动力学试验结果来修正有限元模型中特定参数。所做工作旨在验证用标准蜂窝结构来模拟泡沫铝夹芯的方法，实现泡沫铝夹芯板的简单快速建模。
2 研究方法：
泡沫铝的性能除依赖于相对密度和铝的金属特性外，还取决于多孔隙的微观结构，这种微观结构决定了泡沫铝夹芯板的宏观性能。本文针对泡沫铝夹芯板的多孔特性，采用同样具有高孔隙率的六角蜂窝结构来代替泡沫铝夹芯进行简化建模。
为了建模取值和绘制网格的方便将单个正六边形蜂窝的边长定为5.77mm,通过调整蜂窝的壁厚来控制整个蜂窝层的孔隙率。首先结合实验批次的泡沫夹芯板的孔隙率确定壁厚的取值范围，从而使模型满足泡沫铝夹芯板的密度要求。然后将有限元仿真计算的结果与动力学实验的结果相比较，修正壁厚值到一个合适的值同时满足泡沫铝夹芯板的刚度特性。最后再针对其他试验工况，将修正后的有限元模型与实验结果比对，以验证标准蜂窝结构来模拟泡沫铝夹芯的可行性。
3 泡沫铝夹芯板的试验
3.1 试验模型图
研究所用泡沫夹芯铝板的尺寸为：320mmx230mmx11mm 其中上下两层铝皮厚1mm，中间泡沫夹芯层厚9mm。
平板左端固支，激励点在结构的第34 节点附近，模型上方边沿为靠夹具边，如下图所示：
图1 实验的模型图
3.2 试验模态结果
实验是通过激光测振仪测的实验数据，再使用模态分析软件IDEAS 分析出模态振型结果。测试的模态频率、模态阻尼见表1：
表1 测试模态频率、模态阻尼列表
通过IDEAS 软件模态分析，整理出了如下3 阶有效的模态振型图：
图2 第1 阶模态振型图（频率：111.436Hz）
图3 第2 阶模态振型图（频率：337.08Hz）
图4 第3 阶模态振型图（频率：709.004Hz）
4 、泡沫铝夹芯板的有限元仿真
4.1 整块板的有限元模型
本文是基于MSC.Patran&Nastran建立有限元模型的。MSC.Patran是一个集成的并行框架式有限元前后处理及分析仿真系统。MSC.Nastran是一个大型结构有限元分析软件，MSC.Nastran具有很高的软件可靠性，品质优秀，众多大公司和工业行业都用MSC.Nastran的计算结果作为标准。
本文采用标准蜂窝来代替泡沫夹芯简化建模，蜂窝夹层都采用的是Shell 四边形单元，上下两层盖板采用的是Shell 三角形单元，单元总数为13169。图5 即为建立的有限元模型图。
图5 泡沫铝夹芯板的有限元模型
4.2 修正模型取得合适的壁厚值
根据称重，实验批次的泡沫夹芯板的孔隙率范围为83%-88%。为了建模取值和绘制网格的方便，有限元模型中标准正六边形的边长定为5.77mm，按照孔隙率壁厚的取值范围为0.30mm-0.44mm。为了修正壁厚值，在0.30-0.44mm 之间取了0.30mm、0.32mm、0.34mm、0.36mm、0.38mm、0.40mm、0.42mm、0.44mm 八个壁厚值分别计算出其前三阶的模态，再与实验值相比较，作图如下：
图6 第一阶0.30-0.44mm 的仿真值与实验值曲线
图6 可以看出当壁厚选在0.34mm 时,最接近实验的第一阶频率111.44Hz，由此暂定壁厚为0.34mm。再结合第二阶和第三阶的实验值与仿真值的比较来修正壁厚值。随着壁厚的变化，第二阶和第三阶的实验值与仿真值比较如下表2：
表2 壁厚变化时第二阶和第三阶的实验值与仿真值比较
由图6 和表2，综合三阶频率的比较值：当蜂窝的壁厚度为0.34mm 时，（此时的孔隙率为86.7%）计算所得的各阶模态和频响与实验结果符合得最好。
4.3 壁厚值0.34mm 计算的模态和振型如下
当壁厚值修正为0.34mm 时，有限元仿真计算出的前三阶模态振型，如下：
图7 第一阶模态阵型图（111.58Hz）
图8 第二阶模态阵型图（333.69Hz）
图9 第三阶模态阵型图（677.64Hz）
4.4 壁厚值0.34mm 时有限元计算与实验对比结果：
当壁厚值修正为0.34mm 时，实验值与仿真值的前三阶频率对比误差表，如下：
表3 实验值与仿真值的前三阶频率对比误差表
选取蜂窝壁厚为0.34mm 时的实验值与仿真值的前三阶频率对比误差如表3 所示。从表中看出第一阶的频率基本没有误差，第二阶的误差很小，第三阶的误差相对比较大，但仍然在5%的误差范围内。
5、结束语
从上表实验结果与计算结果的对比可以看出：在低频段仿真结果基本与实验结果相符。虽然第三阶偏差有些大，但仍在误差允许的范围内；另外从振型图的比较来看仿真结果与的实验结果基本一致。所以，用标准蜂窝结构来模拟泡沫铝夹芯，从而加快建模速度，方便进一步的动力学分析。
参考文献
[1] M.I.FRISWELL, J.E.MOTTERSHEAD. Finite Element Model Updating in Structural
Dynamics. Kluwer Academic Publishers, 1995
[2] 傅志方，华宏星. 模态分析理论与应用. 上海交通大学出版社， 2000
[3] 潘艺，胡时胜，魏志刚. 泡沫铝动态力学性能的实验研究. 材料科学与工程，2002，第20卷第3 期
[4] 唐进元，彭方进. 基于泡沫铝“三明治”结构的吸能装置设计与吸能仿真分析. 工程设计学报，2009，第16 卷第3 期
[5] 屠永清，刘林林，万剑芳，杨明. 闭孔泡沫铝材料十四面体模型的改进. 计算力学学报，2010，第27 卷第2 期
[6] S.Santosa, T.Wierzbicki . Crash behavior of box columns filled with aluminum
honeycomb or foam. Computers and Structures. 1998(end)
泡沫铝lsdyna参数
泡沫铝lsdyna参数
摘要：
一、泡沫铝简介
1.泡沫铝的定义
2.泡沫铝的特性
3.泡沫铝的应用领域
二、LSDYNA 参数设置
1.LSDYNA 软件介绍
2.泡沫铝模型建立
3.参数设置及优化
3.1 材料属性的设置
3.2 边界条件的设置
3.3 加载条件的设置
三、泡沫铝 LSDYNA 参数分析
1.材料属性对结果的影响
2.边界条件对结果的影响
3.加载条件对结果的影响
四、总结与展望
1.泡沫铝 LSDYNA 参数设置的重要性
2.参数设置的优化方向
3.对实际工程应用的意义 正文：
一、泡沫铝简介
泡沫铝，又称为金属泡沫，是一种在铝基体中均匀分布着大量闭孔泡沬结构的材料。它具有轻质、高强、耐腐蚀、吸声、隔热等特点，因此在许多领域都有广泛的应用，如航空航天、汽车制造、建筑材料等。
二、LSDYNA 参数设置
LSDYNA 是一款强大的非线性有限元分析软件，可以用于泡沫铝等材料的力学性能研究。以下是泡沫铝在 LSDYNA 中的参数设置步骤：
1.首先，在 LSDYNA 中建立泡沫铝模型。根据泡沫铝的形状和结构，创建相应的几何模型。
2.接着，定义泡沫铝的材料属性。这包括弹性模量、泊松比、密度等。这些参数将直接影响分析结果的准确性。
3.然后，设置边界条件。根据实际问题，定义模型所需的固定边界、转动约束等。正确的边界条件有助于提高分析的收敛性和准确性。
4.最后，设置加载条件。这包括施加的力、压力等，以及加载方式（如静载、动载等）。合理的加载条件有助于更好地模拟实际工况。
三、泡沫铝 LSDYNA 参数分析
在完成 LSDYNA 参数设置后，可以进行模拟分析。分析过程中，可以观察到泡沫铝的应力、应变等分布情况。通过对比不同参数设置的结果，可以发现以下几点：
1.材料属性对结果的影响：不同的弹性模量、泊松比等材料属性会影响泡沫铝的应力分布和变形情况。因此，在分析过程中应选择合适的材料参数。 2.边界条件对结果的影响：合理的边界条件有助于提高分析的收敛性和准确性。设置不当的边界条件可能导致分析结果失真。
吹气发泡法制备闭孔泡沫铝发泡过程的三维数值模拟
吹气发泡法制备闭孔泡沫铝发泡过程的三维数值模拟
刘红;解茂昭;李科;王德庆
【期刊名称】《过程工程学报》
【年(卷),期】2007(7)5
【摘 要】吹气发泡法制备闭孔泡沫铝的过程实质上是搅拌流场中复杂的两相流动过程,应用计算流体力学方法分析由倾斜轴倾斜叶片引起的发泡熔池内气液两相强旋湍流流动过程.在双流体模型基础上引入多重参考系法描述搅拌两相流场,通过分析相间相互作用及湍流模型进行封闭.解气泡数密度函数的输运方程来分析气泡聚合和破碎引起的气泡尺寸变化.应用体积积分的方法,计算平均及局部气含率及气泡直径.考察了桨叶转速及气体流率对气泡直径及其分布的影响.结果显示,气含率随桨叶转速和气体流率增加而增大;气泡直径随气体流率增加而增大,随桨叶转速增大而减小.
【总页数】6页(P889-894)
【关键词】泡沫铝;多重参考系;气液两相流;气含率
【作 者】刘红;解茂昭;李科;王德庆
【作者单位】大连理工大学能源与动力学院;大连交通大学材料科学与工程学院
【正文语种】中 文
【中图分类】TU51;TK121
【相关文献】 1.熔体发泡法与吹气法制备 A356合金泡沫铝的微观组织对比研究 [J], 周宇通;袁文文;李言祥
2.泡沫铝发泡过程三维数值模拟 [J], 刘红;解茂昭;史俊瑞;李科;王德庆
3.相场法模拟吹气法制备泡沫铝过程中的铝液气泡演化过程 [J], 潘鹏飞;任雁秋;张荣鹏
4.熔体吹气发泡法制备泡沫铝的准三维数值模拟 [J], 刘红;解茂昭;尹洪超;王德庆
5.泡沫金属制备过程中气体射流发泡过程数值模拟 [J], 李科;岳猛;武文斐
因版权原因，仅展示原文概要，查看原文内容请购买
泡沫弹高速撞击下复合材料夹层板的动态力学响应仿真与实验研究

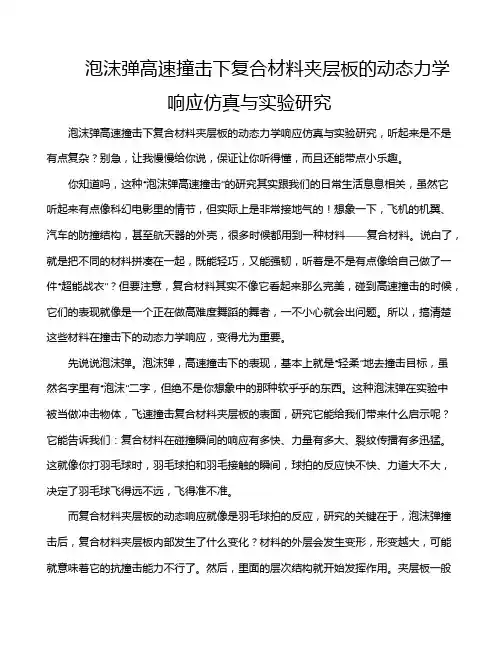

泡沫弹高速撞击下复合材料夹层板的动态力学响应仿真与实验研究
泡沫弹高速撞击下复合材料夹层板的动态力学响应仿真与实验研究，听起来是不是有点复杂？别急，让我慢慢给你说，保证让你听得懂，而且还能带点小乐趣。
你知道吗，这种“泡沫弹高速撞击”的研究其实跟我们的日常生活息息相关，虽然它听起来有点像科幻电影里的情节，但实际上是非常接地气的！想象一下，飞机的机翼、汽车的防撞结构，甚至航天器的外壳，很多时候都用到一种材料——复合材料。说白了，就是把不同的材料拼凑在一起，既能轻巧，又能强韧，听着是不是有点像给自己做了一件“超能战衣”？但要注意，复合材料其实不像它看起来那么完美，碰到高速撞击的时候，它们的表现就像是一个正在做高难度舞蹈的舞者，一不小心就会出问题。所以，搞清楚这些材料在撞击下的动态力学响应，变得尤为重要。
先说说泡沫弹。泡沫弹，高速撞击下的表现，基本上就是“轻柔”地去撞击目标，虽然名字里有“泡沫”二字，但绝不是你想象中的那种软乎乎的东西。这种泡沫弹在实验中被当做冲击物体，飞速撞击复合材料夹层板的表面，研究它能给我们带来什么启示呢？它能告诉我们：复合材料在碰撞瞬间的响应有多快、力量有多大、裂纹传播有多迅猛。这就像你打羽毛球时，羽毛球拍和羽毛接触的瞬间，球拍的反应快不快、力道大不大，决定了羽毛球飞得远不远，飞得准不准。
而复合材料夹层板的动态响应就像是羽毛球拍的反应，研究的关键在于，泡沫弹撞击后，复合材料夹层板内部发生了什么变化？材料的外层会发生变形，形变越大，可能就意味着它的抗撞击能力不行了。然后，里面的层次结构就开始发挥作用。夹层板一般
是由几层不同材料组成的，外面可能是坚硬的碳纤维，中间可能是像泡沫一样轻的东西。泡沫弹撞击后，中间的泡沫层能有效吸收部分撞击能量，减少外层材料的压力，就像你撞到一张沙发一样，沙发给你缓了缓，撞击没有那么疼。
好啦，说到这里，可能你已经开始好奇了，这么复杂的东西，咱们怎么才能知道它到底怎么“反应”呢？这时候，仿真模拟就派上用场啦！通过计算机模型，咱们可以在虚拟世界里“模拟”出泡沫弹撞击的全过程，观察夹层板如何在各种撞击下变形，裂纹如何传播。仿真就像是你玩游戏时，看到角色在虚拟世界里进行各种操作，自己也可以参与其中、看到不同结果。但要注意，虽然仿真给我们提供了很多有用的信息，但就像是电影里的特效，始终是不能完全替代现实中的“实战”。所以，实验就变得尤为重要。
泡沫铝lsdyna参数 2
第 1 页 泡沫铝lsdyna参数
摘要：本研究提出了一种在LS-DYNA中参数化泡沫铝（Aluminum Foam）材料模型的方法。该方法包括确定泡沫铝的弹性模量、泊松比和密度等参数，并利用LS-DYNA中的MAT148材料模型对其进行描述。通过对不同参数组合的仿真结果进行分析，找出了泡沫铝材料模型在LS-DYNA中的最jia参数组合。
1. 引言
泡沫铝是一种具有开放多孔结构的轻质金属材料，具有良好的隔音、隔热和吸能性能，被广泛应用于汽车、建筑、航空航天等领域。在实际应用中，泡沫铝的多孔结构使其力学性能与传统的固体铝材料有很大差异。因此，在有限元分析软件中建立合适的泡沫铝材料模型至关重要。
LS-DYNA是一款广泛应用于工程领域的显式动力分析软件，其MAT148材料模型可以描述具有多孔结构的材料，如泡沫铝。然而，在实际应用中，泡沫铝的弹性模量、泊松比和密度等参数难以直接测量，需要通过对实验数据进行拟合得到。本文提出了一种在LS-DYNA中参数化泡沫铝材料模型的方法，通过对不同参数组合的仿真结果进行分析，找出了泡沫铝材料模型在LS-DYNA中的最jia参数组合。
2. 方法
2.1 材料参数确定
为了确定泡沫铝的弹性模量、泊松比和密度等参数，首先需要对实验数据进行拟合。本文选取了四组不同密度的泡沫铝样品，分别测量了其厚度、质量和体积。通过计算，得到了泡沫铝的密度。然后，利用动态力学分析仪（DMA）测量了泡沫铝的储能模量E'和损耗模量E''，通过E'和E''的计算，得到了泡沫铝的弹性模量E。最后，利用公式E=2.7GPa和泊松比μ=0.35，计算得到了泡沫铝的泊松比μ。 第 2 页 2.2 建立泡沫铝材料模型
在LS-DYNA中，可以利用MAT148材料模型描述具有多孔结构的材料。首先，创建一个新的MAT文件，将泡沫铝的弹性模量E、泊松比μ和密度ρ作为材料属性输入。然后，利用MAT148中的EPP模型（Explicit Perfect Plasticity）描述泡沫铝在显式动力学分析中的塑性。
泡沫铝夹芯双管构件横向压缩吸能性能研究
第44卷 第23期 包 装 工 程 2023年12月 PACKAGING ENGINEERING ·293·
收稿日期：2023-05-22
基金项目：安徽工业大学校自然基金青年项目（QZ202211）
*通信作者
泡沫铝夹芯双管构件横向压缩吸能性能研究
吴鹏1，鲍海英2*，李爱群3,4
（1.东南大学建筑设计研究院有限公司，南京 210096；2.安徽工业大学 建筑工程学院，安徽 马鞍山
243002；3.东南大学 土木工程学院，南京 210096；4.北京建筑大学 土木与交通工程学院，北京 100044）
摘要：目的 研究截面构型及几何参数对泡沫铝夹芯双管结构在横向载荷作用下变形失效机制和吸能性
能的影响。方法 运用有限元软件Abaqus/Explicit对泡沫铝夹芯双管构件受横向载荷作用进行数值仿真
分析。结果 泡沫铝夹芯双管构件在横向压缩过程中表现出3个阶段：初始压缩阶段、塑性变形阶段和
致密化阶段，并发现外方内圆双管夹芯结构的耐撞性能显著强于双方管夹芯结构。随着外管径的增大、
内管径的减小，外方内圆双管夹芯结构的承载力和吸能能力越高；内管壁厚的增加使外方内圆双管夹芯
结构的能量吸收、比吸能、平均压溃载荷和压溃力效率均表现出增大趋势。结论 泡沫铝芯材的变形失
效模式受内管截面形状的影响，与传统双方管夹芯结构相比，外方内圆双管夹芯结构是一种更优秀的吸
能构件，在横向碰撞安全防护中展现出更大的应用潜力。通过增加内外管间距和内管壁厚，可以提高外
方内圆双管夹芯结构的吸能性能。
关键词：泡沫铝；夹芯双管；横向压缩；吸能性能；数值模拟
中图分类号：TB485.1；O347 文献标识码：A 文章编号：1001-3563(2023)23-0293-09
DOI：10.19554/ki.1001-3563.2023.23.035
Energy Absorption Performance of Aluminum Foam Sandwiched Double-tube under
泡沫铝PCF的发泡动力学方程的研究
第３ｌ卷第２期 昆明理工大学学报（理工版） Ｖｏ１．３１ Ｎｏ．２ ２００６年４月 Ｊｏｕｒｎａｌ ｏｆ Ｋｕｎｍｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ（Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ） 垒 ：

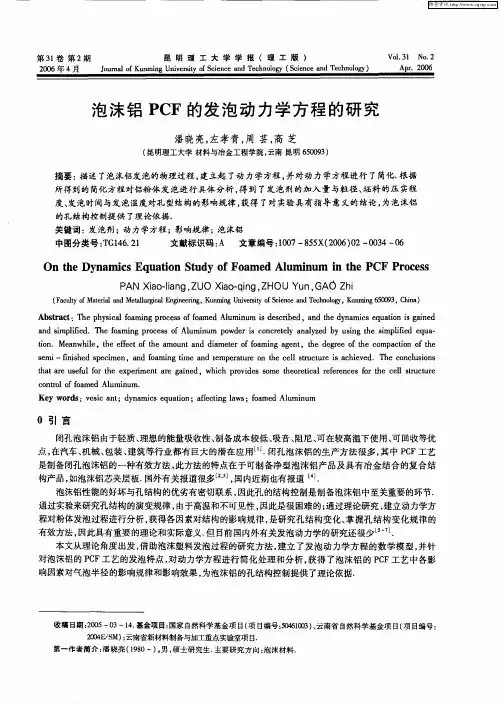

泡沫铝ＰＣＦ的发泡动力学方程的研究
