UR5机器人运动学及奇异性分析

机器人运动学与动力学分析

导言

在当今科技高速发展的时代，机器人已经成为了现实生活中不可或缺的一部分。机器人在制造业、医疗领域、农业以及娱乐等各个领域都发挥着重要作用。为了使机器人能够更加精确地进行运动和操作，机器人运动学与动力学分析成为了关键的研究领域。

一、机器人运动学分析

机器人运动学分析是研究机器人运动的学科。它可分为正向运动学和逆向运动学两个方面。正向运动学研究的是通过机器人关节角度来计算末端执行器的位姿。而逆向运动学则研究的是通过末端执行器的位姿来计算机器人关节角度。

正向运动学的研究非常重要，因为它能够帮助我们确定机器人末端执行器的位置和姿态，从而实现精准的控制。在工业制造中，正向运动学分析对于机器人的路径规划和自动化控制非常关键。通过正向运动学算法，我们可以将任务信息转化为机器人关节角度，然后机器人就能够按照给定的路径进行运动。

逆向运动学则是从机器人末端执行器的位姿出发，倒推机器人关节角度的过程。逆向运动学的应用非常广泛，尤其是在机器人操作中。比如，当我们想要让机器人进行特定的操作时，我们可以通过逆向运动学算法，计算出机器人关节角度，然后将这些角度发送给机器人控制器，实现精确的执行。

二、机器人动力学分析

机器人动力学分析研究的是机器人运动的力学性质。它包括机器人的动力学模型建立和动力学参数估计等内容。

在机器人运动中，动力学模型的建立是非常重要的。通过建立机器人的动力学模型，我们可以预测机器人的运动响应，优化控制算法，提高机器人的运动性能。同时，动力学模型还可以帮助我们分析机器人各个关节的受力情况，设计合理的关节力传感器，从而确保机器人的安全运行。

动力学参数估计是指在实际应用中，通过实验和数据分析等手段，对机器人的动力学参数进行估计和优化的过程。动力学参数估计包括质量分布、惯性矩阵、摩擦系数等参数的确定。通过精确的动力学参数估计，我们可以更好地模拟机器人的运动行为，提高机器人控制的鲁棒性和精度。

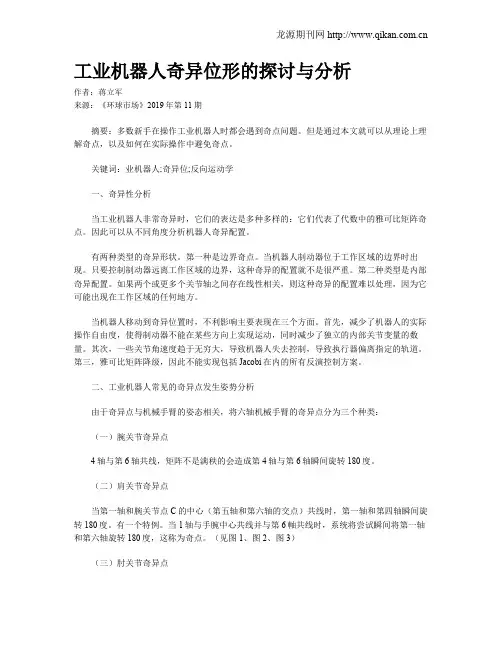

工业机器人奇异位形的探讨与分析

龙源期刊网

工业机器人奇异位形的探讨与分析

作者：蒋立军

来源：《环球市场》2019年第11期

摘要：多数新手在操作工业机器人时都会遇到奇点问题。但是通过本文就可以从理论上理解奇点，以及如何在实际操作中避免奇点。

关键词：业机器人;奇异位;反向运动学

一、奇异性分析

当工业机器人非常奇异时，它们的表达是多种多样的：它们代表了代数中的雅可比矩阵奇点。因此可以从不同角度分析机器人奇异配置。

有两种类型的奇异形状。第一种是边界奇点。当机器人制动器位于工作区域的边界时出现。只要控制制动器远离工作区域的边界，这种奇异的配置就不是很严重。第二种类型是内部奇异配置。如果两个或更多个关节轴之间存在线性相关，则这种奇异的配置难以处理，因为它可能出现在工作区域的任何地方。

当机器人移动到奇异位置时，不利影响主要表现在三个方面。首先，减少了机器人的实际操作自由度，使得制动器不能在某些方向上实现运动，同时减少了独立的内部关节变量的数量。其次，一些关节角速度趋于无穷大，导致机器人失去控制，导致执行器偏离指定的轨道。第三，雅可比矩阵降级，因此不能实现包括Jacobi在内的所有反演控制方案。

二、工业机器人常见的奇异点发生姿势分析

由于奇异点与机械手臂的姿态相关，将六轴机械手臂的奇异点分为三个种类：

（一）腕关节奇异点

4轴与第6轴共线，矩阵不是满秩的会造成第4轴与第6轴瞬间旋转180度。

（二）肩关节奇异点

当第一轴和腕关节点C的中心（第五轴和第六轴的交点）共线时，第一轴和第四轴瞬间旋转180度。有一个特例。当1轴与手腕中心共线并与第6軸共线时，系统将尝试瞬间将第一轴和第六轴旋转180度，这称为奇点。（见图1、图2、图3）

（三）肘关节奇异点龙源期刊网

基于螺旋理论的5R三自由度并联机器人奇异形位分析

第１９卷第５期　２０ｏ６年９月　机电产品开簋与　新　Ｄｅｖｅｌｏｐｍｅｎｔ＆ｉｎｎｏｖａｔｉｏｎ　ｏｆ　Ｍａｃｈｉｎｅｒｙ＆Ｅｌｅｃｔｒｉｃａｌ　Ｐｒｏｄｕｃｔｓ　Ｖｏ１．１９．Ｎｏ．５　Ｓｅｐ．．２００６　

基于螺旋理论的５Ｒ三自由度并联机器人奇异形位分析　

刘　辉，林　玲　

（江西理工大学应用科学学院，江西赣州　３４１０００）　

摘要：并联机器人每个支链由５个转动副组成，通过对支链结构采用坐标变换方法，从而使每个支链等　效为一个串联机械手的形式，从而在分析过程中使得原来所要分析的参数由５个减少至４个，降　

低了分析的难度，这一方法对于今后并联机器人的结构分析方面做出了重要的贡献。为今后的动　力学、运动学分析中避免奇异形位做出了理论探索。　

关键词：并联机器人；螺旋理论；奇异形住　

中图分类号：ＴＰ２４　文献标识码：Ａ　文章编号：１００２—６６７３（２ｏｏ６）０５－０１２－０３　

０引言　

并联机器人奇异形位的研究在过去的１０年中吸引　

了众多的研究者。当并联机器人处于瞬时奇异形位时　候，机构将失去或得到一个或多个附加的自由度。　

Ｇｏｓｓｅｌｉｎ和Ａｎｇｅｌｅｓ［１１将具有闭环形式的机构奇异性分　

为三种情况：结构奇异、配置奇异以及主动奇异。而　

Ｊｏｃａｂｉａｎ矩阵由于表示了关节空间对末端操作空间的映　

射，因而在分析并联机器人奇异性这一问题时Ｊｏｃａｂｉａｎ　矩阵显的尤为重要，　［２１，因此在并联机器人机构学中，　

奇异位形以及工作空间的分析是机器人设计中的重要的　

一步。Ｋａｒｇｅｒ和Ｈｕｓｔｙ［３１通过运用几何观察的方法确定　了并联机器人自主运动，在他们的文献中列出了所有的　

具有奇异性的退化机构形式　。　

与６自由度并联机器人相比较，少自由度并联机器　人由于其机构简单、制造成本小、控制策略简单、高速　

的响应能力而被广泛研究使用。在所有的少自由度并联　

机器人中，３自由度并联机器人吸引了越来越多的研究　

者的目光。Ｆａｎｇ［５－９］等。许多文献都涉及到了三自由度　并联机器人的奇异位形分析１９］。　

ur5 末端变换矩阵t

UR5是一种常见的工业机器人，其末端变换矩阵T用于描述机器人末端执行器的位置和姿态。末端变换矩阵T通常表示为一个4x4的矩阵，可以将末端执行器的坐标系与基坐标系进行转换。

末端变换矩阵T可以通过机器人的正运动学方程来计算。正运动学方程描述了机器人各个关节的位置与末端执行器的位置之间的关系。具体而言，UR5的正运动学方程可以表示为：

T = T_base T_1 T_2 T_3 T_4 T_5 T_6 T_tool.

其中，T_base是机器人基坐标系到第一个关节坐标系的变换矩阵，T_1到T_6分别是各个关节之间的变换矩阵，T_tool是末端执行器坐标系到末端工具的变换矩阵。

每个变换矩阵T_i都可以表示为一个4x4的矩阵，其中包含了平移和旋转信息。一般来说，平移部分表示为一个3维向量，旋转部分表示为一个3x3的旋转矩阵。

通过将各个变换矩阵相乘，可以得到整个机器人的末端变换矩阵T，它描述了末端执行器在基坐标系中的位置和姿态。

需要注意的是，具体的末端变换矩阵T的数值是根据机器人的几何结构和关节参数确定的。对于UR5机器人而言，这些参数已经通过机器人的设计和制造确定，并且可以在相关的文档或者官方网站上找到。

总结起来，UR5机器人的末端变换矩阵T是一个4x4的矩阵，用于描述机器人末端执行器的位置和姿态。它可以通过机器人的正运动学方程计算得到，具体的数值是根据机器人的几何结构和关节参数确定的。

机器人运动学分析与仿真实现

在当今科技飞速发展的时代，机器人技术的应用越来越广泛，从工业生产中的自动化装配线，到医疗领域的手术机器人，再到家庭服务中的智能机器人，机器人已经逐渐融入到我们生活的方方面面。而机器人运动学作为机器人技术的重要基础，对于机器人的设计、控制和应用具有至关重要的意义。本文将对机器人运动学进行分析，并探讨其仿真实现的方法和过程。

一、机器人运动学的基本概念

机器人运动学主要研究机器人各关节的运动与机器人末端执行器位姿之间的关系。简单来说，就是如何通过控制机器人的关节角度或位移，来实现期望的末端执行器的位置和姿态。机器人运动学可以分为正运动学和逆运动学两个方面。

正运动学是已知机器人各关节的参数（如关节角度、长度等），求解末端执行器在空间中的位置和姿态。这就好比我们知道了一个人的各个肢体的长度和关节的转动角度，就能推算出他的手能够到达的位置。

逆运动学则是已知末端执行器的期望位置和姿态，求解各关节应有的参数值。这相当于我们给定了一个目标位置，需要反过来计算出各个肢体应该如何运动才能达到这个目标。

二、机器人运动学模型的建立为了进行机器人运动学的分析，首先需要建立机器人的运动学模型。常见的机器人模型有串联机器人和并联机器人。串联机器人是由一系列关节依次连接而成，每个关节只有一个自由度；并联机器人则是由多个支链并行连接到动平台和静平台之间，具有多个自由度。

在建立模型时，需要确定机器人的连杆参数，包括连杆长度、连杆扭转角、关节偏移量和关节转角等。这些参数通常可以通过机器人的机械结构设计图纸或实际测量得到。

以一个简单的平面两关节机器人为例，我们可以将其看作是两个连杆通过关节连接在一起。设第一个连杆的长度为＄l_1$，第二个连杆的长度为＄l_2$，关节 1 的转角为＄＼theta_1$，关节 2 的转角为

＄＼theta_2$。通过三角函数的关系，可以得到末端执行器在平面坐标系中的位置坐标＄（x, y)＄与关节角度＄＼theta_1$ 和＄＼theta_2$ 之间的关系。

机器人运动学分析的工作原理

机器人运动学分析是机器人控制中的重要部分，它在机器人运动控制中扮演着非常重要的角色。目前，机器人运动学分析已成为机器人控制领域的研究热点之一。本文将从以下几个方面来阐述机器人运动学分析的工作原理。

一、机器人运动学简介

机器人运动学是描述机器人的运动过程的学科，是机器人控制中最基本的分支之一。机器人运动学研究机器人的位姿、速度、加速度、力与力矩，以及机器人操作的方式。机器人运动学的研究内容包括位置、速度、加速度等基本知识，以及机器人的工作空间、工作范围和重心分析等。

机器人运动学中有两种基本的方法：

1、正运动学：正运动学是指机器人末端的位置和姿态与机器人各个关节的角度之间的关系。在机器人的控制过程中，各关节的角度控制朝着使末端执行具体的任务的方向进行；而由于关节角度与末端位置和姿态之间的变换式已知，在控制中就可以根据控制任务要求确定末端所需要达到的位置和姿态。正运动学是掌握各关节角度和末端位置和姿态之间的变换关系，从而计算机器人末端的位置和姿态，确定机器人需要达到的位置和姿态，进一步完成机器人的控制。

2、逆运动学：逆运动学是指计算机器人各个关节的角度，从而让机器人的末端达到需要的位置和姿态。在计算过程中，只要给出机器人末端的位置和姿态，就可以计算出机器人各个关节的角度。以笛卡尔空间指定为例，逆运动学可以计算出机器人各关节的角度，从而控制机器人实现指定的位置和姿态。

二、机器人运动学分析的目的和意义

机器人运动学分析的目的是研究机器人运动规律，从而实现机器人的运动控制。模拟机器人的运动轨迹和加速度，精确地了解机器人的控制过程，以达到最优化、最快速、最准确、最稳定的效果。

机器人运动学分析的意义在于解决了机器人的控制问题，机器人可以根据指令控制角度、位置和速度的变化，精确地执行各种任务。同时，运动学分析还可实现机器人的路径规划、动力学分析等。

三、机器人运动学分析的实现流程

机器人运动学问题的分析与优化

机器人已经从科幻电影的幻想成为现实，全自动生产线和智能仓储系统已经成为现代工业的一部分。机器人的出现大大提高了生产效率和安全性，同时也为人类创造了更多代替重复性劳动的机会。但是，机器人的运动学问题极其重要，它决定了机器人的操作效率和准确性。本文将分析机器人的运动学问题并提出优化方案。

一、什么是机器人运动学问题

机器人运动学问题是指研究机器人运动过程中的位置、速度和加速度等物理量关系的数学方法和原理。在工业生产中，机器人必须完成复杂的动作，例如装配、喷涂或焊接，而这些动作必须高度精确地控制。而机器人的工作精度和速度将在很大程度上受到运动学问题的影响。

机器人运动学分为正解和反解。机器人的正解问题是生成机器人在空间中的运动学、动力学和之间的领导角度和绕轴角度旋转转换，以生成末端执行器的位置和方向。反解问题涉及确定什么样的关节角度或生成间接或直接的位置和方向。

二、机器人运动学问题的挑战

机器人的运动学问题，实际上是一种复杂的多目标优化问题。要使机器人的动作能够高精度地达到预期的位置和速度，需要在多个目标中进行权衡，包括避免碰撞、保持稳定、达到目标位置、控制电机驱动器的功率等。同时，机器人的运动学关系非常复杂，因此需要精确地计算机器人关节的转向角度、末端执行器的位置和方向等参数，以确保机器人的动作能够按照预期实现。

此外，机器人在工厂制造过程中需要面对的挑战也非常多。首先，机器人需要被安装在复杂的生产环境中，包括混合现场制造、三维弯曲和开挖。其次，工厂中的设备和物品之间的距离和连接也可能会随着时间而变化，从而影响机器人的运动学计算。因此，机器人必须能够及时识别真实环境中的不确定性因素，通过优化算法，使其能够适应不同的环境变化。三、机器人运动学问题的优化

要优化机器人的运动学问题，需要应用高级技术和最新的算法。以下是几种可能的优化方法：

1. 基于反向动力学的控制算法

工业机器人的奇异点

工业机器人作为现代工业生产的重要工具之一，其高效、精准的操作能力以及强大的负载能力，给生产线的自动化带来了巨大的改变。然而，在实际应用中，工业机器人也会面临一些特殊情况，即所谓的奇异点。本文将对工业机器人的奇异点进行探讨，介绍奇异点的概念、产生的原因以及如何处理奇异点等内容。

一、奇异点的概念

在工业机器人的运动学中，奇异点是指机器人在某个姿态下，由于其运动学特性而导致某些关节无法继续运动的状态。奇异点的产生是由于机器人的自由度与工作空间的限制之间的矛盾所导致的，是机器人运动学复杂性的结果。奇异点的存在会对机器人的运动稳定性和控制产生一定的挑战，因此，对奇异点的理解和处理至关重要。

二、奇异点的产生原因

奇异点的产生主要与机器人的机械结构有关，具体表现在以下几个方面：

1. 几何约束：机器人在进行运动时，由于其机械结构的约束，可能会导致某些关节无法继续运动，从而产生奇异点。

2. 姿态限制：机器人在特定姿态下，例如姿态靠近平面或者轴线，会导致机器人的运动学模型发生奇异点。 3. 空间限制：机器人的自由度与其工作空间的限制之间存在一定的矛盾。当机器人的自由度过高时，可能会导致奇异点的产生。

三、处理为了解决工业机器人的奇异点问题，可以采取以下几种策略：

1. 规避奇异点：通过合理规划机器人的轨迹或者姿态，避免机器人进入奇异点附近的区域。这需要对机器人的运动学进行深入理解，以便能够合理规划路径，防止机器人进入奇异点。

2. 增加自由度：通过增加机器人的自由度，可以减少奇异点的出现概率。例如，采用六轴机器人代替四轴机器人，可以增加机器人在工作空间的灵活性，减少奇异点的发生。

3. 强化控制算法：通过优化机器人的控制算法，提高机器人在奇异点附近的稳定性和精确性。例如，采用模型预测控制（MPC）算法或者迭代学习控制算法，可以提高机器人在奇异点附近的控制性能。

4. 传感器辅助：利用传感器技术对奇异点进行实时监测和识别，及时发现奇异点的存在，并通过调整机器人的姿态或者路径，避免机器人进入奇异点。

机器人运动学逆解及奇异和多解的处理

叶上高;刘电霆

【期刊名称】《机床与液压》

【年(卷),期】2014(42)3

【摘要】针对后3个关节轴线相交于一点的6R工业机器人，提出一种有别于传统方法的位姿分离逆解算法，对逆解涉及的奇异和多解处理也做了详细分析，并仿真验证了该算法的正确性。该算法完全避免了矩阵求逆的运算，因此比一般的解析算法更加简单高效，便于实时控制。%Based on the separation between the

end effector position and posture,a novel inverse kinematics algorithm was

pro-posed for 6R industrial robots,which last three axis intersected at one

point. More over,multi-solutions and singularity analysis were also made.

The simulating result indicates that the method is effective. Using this

algorithm,the inverse matrix is avoided completely. So the algorithm is

simpler and more suitable for robot real-time control compared with

conventional analytic methods.

【总页数】3页(P27-29)

【作者】叶上高;刘电霆

【作者单位】桂林理工大学机械与控制工程学院，广西桂林541004;桂林理工大学机械与控制工程学院，广西桂林541004

【正文语种】中文【中图分类】TP24

【相关文献】

1.基于Matlab的六自由度工业机器人运动学逆解分析及仿真 [J], 丁志鹏;江明;游玮;梁兆东;冯海生;葛景国

ur5 逆运动学

介绍

逆运动学是机器人领域中的一个重要概念，它涉及到如何根据机器人末端执行器的位置和姿态，计算出机器人各个关节的角度。在本文中，我们将讨论ur5机器人的逆运动学问题。

ur5机器人简介

ur5是一款由Universal Robots开发的工业机器人。它具有6个自由度，可以在工业生产线上执行各种任务，如装配、焊接和搬运等。ur5机器人具有高精度、高可靠性和易于操作的特点，因此在许多领域得到了广泛应用。

逆运动学问题

逆运动学问题是指根据机器人末端执行器的位置和姿态，计算出机器人各个关节的角度。对于ur5机器人来说，逆运动学问题可以通过解析方法或数值方法来求解。下面我们将详细介绍这两种方法。

解析方法

解析方法是一种基于数学公式的求解方法。对于ur5机器人而言，它可以通过DH参数和旋转矩阵来表示机器人的运动学模型。根据运动学模型，我们可以得到各个关节的角度与末端执行器的位置和姿态之间的关系。通过求解这些关系式，我们可以得到机器人的逆运动学解。

数值方法

数值方法是一种通过迭代计算来求解逆运动学问题的方法。对于ur5机器人而言，数值方法通常采用迭代求解的方式。具体来说，我们可以通过不断调整机器人关节角度的方式，使得末端执行器的位置和姿态与目标值之间的误差逐渐减小，最终达到所需的精度要求。

ur5逆运动学求解过程

ur5机器人的逆运动学求解过程可以分为以下几个步骤：

1. 确定DH参数：DH参数是描述机器人关节之间几何关系的参数。通过测量ur5机器人的关节长度、关节角度和关节偏移量，我们可以确定DH参数。

2. 建立运动学模型：根据DH参数，我们可以建立ur5机器人的运动学模型。该模型描述了机器人关节角度与末端执行器位置和姿态之间的关系。 3. 求解逆运动学：根据运动学模型，我们可以得到机器人关节角度与末端执行器位置和姿态之间的关系式。通过求解这些关系式，我们可以得到机器人的逆运动学解。
