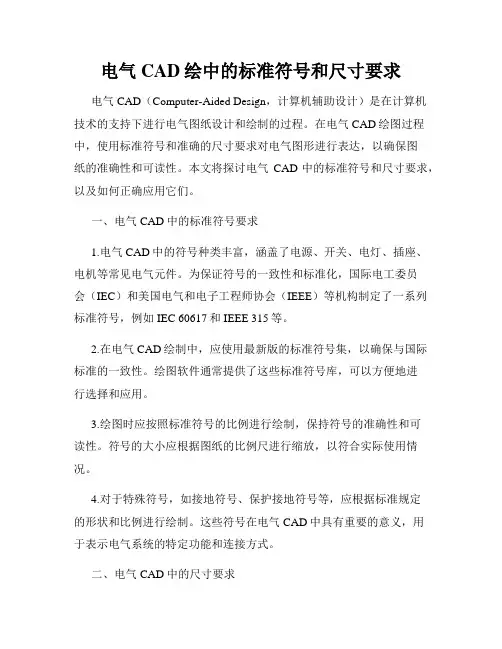

电气CAD绘中的标准符号和尺寸要求
电气CAD绘中的标准符号和尺寸要求电气CAD（Computer-Aided Design，计算机辅助设计）是在计算机技术的支持下进行电气图纸设计和绘制的过程。
在电气CAD绘图过程中，使用标准符号和准确的尺寸要求对电气图形进行表达，以确保图纸的准确性和可读性。
本文将探讨电气CAD中的标准符号和尺寸要求，以及如何正确应用它们。
一、电气CAD中的标准符号要求1.电气CAD中的符号种类丰富，涵盖了电源、开关、电灯、插座、电机等常见电气元件。
为保证符号的一致性和标准化，国际电工委员会（IEC）和美国电气和电子工程师协会（IEEE）等机构制定了一系列标准符号，例如IEC 60617和IEEE 315等。
2.在电气CAD绘制中，应使用最新版的标准符号集，以确保与国际标准的一致性。
绘图软件通常提供了这些标准符号库，可以方便地进行选择和应用。
3.绘图时应按照标准符号的比例进行绘制，保持符号的准确性和可读性。
符号的大小应根据图纸的比例尺进行缩放，以符合实际使用情况。
4.对于特殊符号，如接地符号、保护接地符号等，应根据标准规定的形状和比例进行绘制。
这些符号在电气CAD中具有重要的意义，用于表示电气系统的特定功能和连接方式。
二、电气CAD中的尺寸要求1.电气CAD图纸应使用统一的比例尺来绘制，常见比例尺包括1:1、1:10、1:20等。
选择合适的比例尺可以保证图纸的清晰度和细节展示。
2.尺寸应使用公制单位表示，如毫米（mm）和米（m），以确保图纸的国际通用性。
绘图软件通常提供了自动将尺寸转换为所需单位的功能，使得绘图更加方便。
3.对于线宽和文字大小的要求，可以根据图纸的具体要求和比例进行调整。
一般情况下，主要线条的线宽应较粗，以突出其在图纸中的重要性，而文字大小应适中，以确保可读性。
4.在电气CAD中，符号和尺寸的位置应准确无误地绘制在图纸上，并注意与其他元件的相对位置关系，以保证图纸的完整性和一致性。
结论电气CAD绘图中的标准符号和尺寸要求是确保电气图纸准确性和可读性的重要因素。
电气专业制图标准
电气专业制图标准————————————————————————————————作者：————————————————————————————————日期：电气专业制图标准批准日期：生效日期：编制：审核：批准：0目录1概述 12绘图软件 13制图规范 14设计文件 14.1图纸目录 14.2图例表 24.3设计说明 24.4系统图 24.5平面图、详图34.6控制原理图 45设计图纸具体要求45.1图例符号45.2图纸深度45.3图层设置标准45.4图纸字体及线宽 55.5计算机绘图电气初始设置 55.6图纸格式65.7图纸编号65.8图纸排列 75.9图纸比例 75.10箱体编号 75.11线路编号 85.12电气制图注意事项 81概述本标准规定了电气专业制图规范，其中包括设计说明，图例符号，图层设置，图纸字体及线宽，常用字型字高，施工图字高与线宽关系，绘图电气初始设置，图纸编号，图纸比例，箱体编号，线路编号等内容。
设计人员遵循此标准，使电气制图的表达清晰、完整、统一，工作达到规范化、标准化、网络化的目标。
本标准适用于电气专业。
2绘图软件设备室电气专业统一使用AUTOCAD为基础绘图软件，使用天正电气绘图。
要求电气专业设计人员在设计绘图过程中，以天正电气辅助软件绘图为主，CAD为辅。
3制图规范工程制图严格遵照国家有关深度规定和制图标准的要求，要求所有图面的表达方式均保持一致。
详见：《房屋建筑制图统一标准》GB/T 50001-2010《电气工程CAD制图规则》GB/T 18135-2008《民用建筑工程电气设计深度图样》09DX003~0044设计文件在施工图设计阶段，电气专业设计文件应包括以下内容：■图纸目录；■设备材料表；■设计说明；■系统图；■平面图；■控制原理图。
(根据情况设置)如引用国家标准图集，设计只需要对修改的部分加以说明。
4.1图纸目录图纸目录采用统一形式，以装饰专业为准。
（若需要）4.2图例表图例表采用统一形式，详见电气专业标准图纸。
电气制图规范
电气制图规范电气制图规范是电气设计和施工过程中必须遵循的一些准则和标准，旨在确保电气系统的安全运行，并提高工作效率。
以下是电气制图规范的一些重要内容：1.符号和标注：在电气制图中使用标准的符号和标注，确保通用性和一致性，方便阅读和理解。
2.图纸布局：电气制图应按照统一的布局要求进行排版，包括标题、图例、项目信息等，以便于整理和归档。
3.尺寸标注：所有线路、设备和零件的尺寸应在制图上进行标注，确保施工准确性和布线合理性。
4.线型和文字：使用统一的线型和文字样式，如线宽、字体大小和间距等，以确保图纸的一致性和可读性。
5.线路标识：每根线路都应有唯一的标识，包括线路类型、电压等级、回路编号等，方便施工和维护。
6.图例和注释：在电气制图中应包括图例和注释，解释和说明各个符号和线路的含义和功能，方便理解和操作。
7.层次结构：根据不同的功能和用途，电气制图应采用分层结构，将各个电气系统和设备划分为不同的层次，方便查找和管理。
8.接地和接地系统：在电气制图中应标注接地和接地系统的位置和连接方式，确保电气系统的安全性和稳定性。
9.设备安装：对于设备的安装位置和方式，应在电气制图中进行标注，并指定必要的安装要求，如间距、固定方法等。
10.施工顺序：电气制图还应指导施工人员按照特定的顺序进行施工，以确保施工的合理性和安全性。
电气制图规范的目的是为了确保电气系统的正常运行和安全性，为电气工程项目的设计、施工和维护提供指导和参考，提高工作效率和质量。
同时，电气制图规范也有助于减少人为错误和失误，降低事故和故障的发生率，保护人员和设备的安全。
因此，电气制图规范对于电气工程的成功完成和项目的成功运行起到了重要的作用。
电气专业cad制图标准讨论稿
CAD制图标准讨论稿—电气专业一、一般规定1、图纸幅面规格A、图纸的幅面可采用A3～A0标准横式、立式图幅；B、平面图必须采取与建筑图纸相同比例图幅；C、说明、图例等采用标准A1图幅；D、系统图、大样图、详图采用标准A1图幅或与平面图相同图幅；E、图纸目录采用A4图幅。
2、工程图纸的常用图幅A、初步设计：A3B、施工图设计：A13、初步设计图纸的编排顺序及主要内容A、电气篇说明及各种计算表B、图纸目录C、变配电系统接线图D、10kV配电系统图E、供电干线示意图F、低压配电系统图G、空调辅机配电系统图H、水专业主要设备系统图I、变配电房电气布置平面图J、空调机房控制室电气布置平面图K、水泵房电气布置平面图L、主要设备层电气干线平面图M、典型平面电气平面及系统图N、天面防雷平面图O、接地平面图P、火灾自动报警系统图Q、火灾自动报警平面图R、弱电系统示意图S、各弱电系统平面图（在不影响效果的前提下可根据实际情况做多弱电系统平面图）4、施工图设计图纸的编排顺序及主要内容：根据项目实际要求分为四册①变配电分册；②动力照明分册；③火灾自动报警分册；④弱电分册。
①变配电分册（主要供甲方报送当地供电主管部门）图纸目录变配电说明及主要设备表电气布置总平面图变配电系统接线图10kV配电系统图供电干线示意图低压配电系统图变配电房电气布置平面图变配电系统监控系统示意图②动力照明分册（主要施工用图纸，编排顺序基本从下往上，先动力再照明后系统，大型建筑有关详图、控制原理图等辅助性图纸则按地下室、裙楼、塔楼三部分跟着上述图纸编排）图纸目录电气设计总说明图例供电干线示意图基础接地平面图地下室预留预埋平面图地下室动力平面图地下室照明平面图地下室接地平面图地下室电气系统图地下室详图首层动力平面图首层照明平面图首层接地平面图首层电气系统图……………………标准层动力平面图标准层照明平面图标准层电气系统图……………………天面防雷平面图控制原理图典型房间或平面电气布置及系统图电气管井布置及预留孔详图③火灾自动报警分册（主要供甲方报送消防主管部门及施工用）图纸目录火灾自动报警系统设计总说明（含图例及设备表）火灾自动报警系统图各层火灾自动报警平面图④弱电分册（主要为施工用途）图纸目录弱电系统设计总说明（含图例及设备表）各弱电系统图各弱电系统各层平面图5、图纸的签署规定①签字栏：根据公司规定签字。
电气制图的一般规则
教案编号：版本号：————————————————————————————————————————教学单元设计—电气C A D教学容与过程教学意图和手段一、课前准备相关资料准备,准备好电子课件，电气图形符号对照表和准备好电脑及CAD软件，保证教学正常进展。
二、教学过程步骤一：课程介绍( 10分钟)CAD是“计算机辅助设计〞Computer Aided Design的英文缩写，电气CAD是电气专业〔广义的电气〕采用CAD有关软件，比方AutoCAD，借助计算机，绘制电气专业的设计图〔电子版的〕，比方电路控制图等。
假设采用打印机也可出纸质图。
假设是机械专业的采用CAD，就绘制机械图，就是机械CAD。
步骤二：讲解制图规〔35分钟〕一、电气工程CAD制图规电气工程设计部门设计、绘制图样，施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些根本规定，本节扼要介绍国家标准GB/T18135—2000《电气工程CAD制图规那么》中常用的有关规定。
1.1图纸的幅面和格式1．图纸的幅面绘制图样时，图纸幅面尺寸应优先采用表13-1中规定的的根本幅面。
表13-1 图纸的根本幅面及图框尺寸代号 B×L a c e mm幅面A0 A1 A2 A3 A4 代号B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 10其中：a、c、e为留边宽度。
图纸幅面代号由“A〞和相应的幅面号组成，即A0～A4。
根本幅面共有五种，其尺寸关系如图1-1所示。
幅面代号的几何含义，实际上就是对0号幅面的对开次数。
如A1中的“1〞，表示将全纸〔A0幅面〕长边对折裁切一次所得的幅面；A4中的“4〞，表示将全纸长边对折裁切四次所得的幅面，如图13-1所示。
必要时，允许沿根本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准〔GB/T14689—93〕中的规定。
