四川大学材料学院材料腐蚀与防护复习提纲
这种途径适用于可能钝化的金属体系（合金与腐蚀环境）。
金属或合金中加入阴极性合金元素，可促使合
金进入钝化状态，从而形成耐蚀合金。
阴极过程的极化曲线为Ec-C1
如加入的阴极性合金元素的活性不足（量不足），体系不稳定。
阴极极化曲线由Ec-C1变为Ec-C2；
加入阴极化极性合金元素（适量），产生强烈的阴极去极化作用。
此时电位已达到致钝电位，最大电流
超过了钝化临界电流密度流密度，合金进入钝态。
极化曲线变为Ec-C3
如加入过量的阴极性元素，使阴极活性过强,产生强烈的过钝化溶解或点蚀。
极化曲线变为Ec-C4
6、金属高温氧化产物有几种形态，简要说明固态氧化膜生长机制及氧化膜具有保护作用的充分与必要条件。
解：3种，固液气。
固态氧化膜生长机制：①气体在金属表面上吸附②氧溶解在金属中，进而在金属表面形成氧化物薄膜或独
立的氧化物核③连续的氧化膜覆盖在金属表面上时，氧化膜就将金属与气体分离开来，必须通过中性原子
或电子离子在氧化膜中的迁移来实现氧化膜生长。
充分必要条件：
充分：①膜要致密，连续，无孔洞、晶体缺陷②稳定性好，蒸汽压低，熔点高③膜与基体附着力强，不易
脱落④生长内应力小⑤与金属基体具有相近的热膨胀系数⑥膜的自愈能力强
必要：PBR＞1，但PBR不能﹥﹥1
7、铅试样浸入PH=2，温度为40℃，已除氧的酸溶液中，计算Pb2+能达到的最大浓度。
解：阴极反应2H++2e=H2Eec=-0.059×（313/298）PH=-0.248V
阳极反应：Pb=Pb+2+e
Eea=E0+0.02955×（313/298）lgC PB2+=-0.126+0.031lgC Pb2+
当Eea=Eec时，C Pb2+达到最大，所以:-0.248=-0.126+0.031lgC Pb2+
计算得：C Pb2+=1.16×10^-4mol/L
8、根据极化图说明阴极保护原理，并说明阴极保护的主要参数，应如何选择这些参数
原理：由外电路向金属通入电子，以供去极化剂还原反应所需，从而使金属氧化反应受到抑制。
当金属氧
化反应速度降低到零时，金属表面只发生去极化剂阴极反应。
保护参数
保护电位Epr：阴极保护中所取的极化电位。
要使金属的腐蚀速度降低到零，达到“完全保护”(η=100%)，必须取阳极反应平衡电位作为保护电位（Epr=Eea）。
(最小)保护电流密度ipr：与保护电位对应的外加极化电流密度叫做保护电流密度。
保护电位是基本的控制指标（在两个保护参数中）。
确定保护电位时应考虑两个方面的因素：第一，Epr值（越负越好）；第二，析氢反应的影响。
9、根据极化图说明阳极保护原理，并说明阳极保护的主要参数，应如何选择这些参数
原理：对具有活态—钝态转变而不能自钝化的腐蚀体系，通过外加阳极极化电流，使金属的电位正移到稳
定钝化区内，金属的腐蚀速度就会大幅度降低，这种防护方法称为阳极保护。
保护参数：
致钝电流密度i致：使金属钝化所需的外加阳极极化电流密度。
维钝电流密度i维：钝化区所对应的阳极极化电流密度。
i维用于维持金属的钝态，在阳极保护中反映日
常的电耗和钝化后金属的腐蚀速度。
i维越小，阳极保护的效果越好。
维钝区电位范围Epp～Etp：反映金属钝态的稳定程度，钝化区电位范围越宽，金属钝化后不容易活化或
过钝化。
10、按缓蚀剂机理，缓蚀剂可以分为几种类型？简要说明各类缓蚀剂的电化学原理。
缓蚀剂是一种从适当浓度和形式存在于环境介质时可以防止或减缓腐蚀的化学物质或复合物质。
按照缓蚀机理：分为阳极型、阴极型、混合型。
阳极型：大部分是氧化剂，如过氧化氢、重铬酸盐、铬酸盐、亚硝酸钠、硅酸盐等，这类缓蚀剂常用于中
性介质中。
能使腐蚀电位正向移，阳极的极化率增加。
阴极型：能抑制阴极过程，增加阴极极化，从而使腐蚀电位负移。
混合型：既能阻滞阳极过程，又能阻滞阴极过程。
11、什么是阳极保护和阴极保护，请说明阳极保护和阴极保护的相同点和区别。
阳极保护：对具有活态—钝态转变而不能自钝化的腐蚀体系，通过外加阳极极化电流，使金属的电位正移
到稳定钝化区内，金属的腐蚀速度就会大幅度降低，这种防护方法称为阳极保护。
阴极保护：把被保护金属作为阴极，通过外加阴极极化以防止或减缓金属腐蚀的方法。
知识点总结3 金属的腐蚀与防护
知识点总结3 金属的腐蚀与防护知识点总结三·金属的腐蚀与防护知识点1·金属的腐蚀1. 金属腐蚀的概念（1）金属的腐蚀是指金属或合金与身边环境中的物质发生化学反应而腐蚀损耗的现象。
（2）金属腐蚀的实质：金属原子失去电子被氧化的过程，M -ne - === M n+（M 表示金属）（3）金属腐蚀的类型：化学腐蚀和电化学腐蚀表1 化学腐蚀与电化学腐蚀2. （1）化学腐蚀：4Fe + 3O 2 + 2nH 2O === 2Fe 2O 3·nH 2O （2）电化学腐蚀：吸氧腐蚀和析氢腐蚀① 吸氧腐蚀通常事情下，在潮湿的空气中，钢铁的表面凝聚了一层溶有氧气的水膜，这层水膜、铁和铁中存在少量碳单质形成了无数弱小的原电池。
这些弱小的原电池遍布钢铁表面。
当身边环境呈若酸性或中性时，发生“吸氧腐蚀”。
负极：；正极：。
总反应：。
上述电化学腐蚀中汲取氧气，故称为吸氧腐蚀。
② 析氢腐蚀当钢铁表面水膜呈较强的酸性时，正极析出氢气发生“析氢腐蚀” 负极：；正极：。
总反应：。
上述电化学腐蚀会生成氢气，故称为析氢腐蚀。
（3）铁锈的生成铁锈的要紧成分：Fe 2O 3·nH 2O钢铁在中性或弱酸性条件下发生吸氧腐蚀后，生成的氢氧化亚铁会进一步被O 2氧化，生成氢氧化铁，氢氧化铁部分脱水生成Fe 2O 3·nH 2O （铁锈的要紧成分）。
要紧的化学方程式： 4Fe(OH)2+ 2H 2O+O 2==4Fe(OH)32Fe(OH)3== Fe 2O 3 · nH 2O+(3-n)H 2O知识点2·金属的防护1. 金属防护的原理金属腐蚀的实质是金属原子失去电子被氧化的过程。
防止金属被腐蚀，算是阻断金属发生氧化反应的途径。
2. 金属防护的常用办法：（1）改变金属组成或结构如：将铬、镍加入一般钢里制成别锈钢。
（2）在金属表面覆盖爱护层原理：隔绝金属与外界空气、电解质溶液的接触。
材料腐蚀与防护-全面腐蚀与局部腐蚀
材料优化
优化材料的化学成分和加工方法以减轻局部腐蚀的风险。
全面腐蚀概述
全面腐蚀是指材料表面均匀腐蚀的现象。它通常是由环境中的化学物质与材料相互作用引起的，如酸、碱、盐 等。
全面腐蚀的原因和影响
1 化学反应
一些化学物质与材料发生反应，导致材料的腐蚀。
2 湿度和温度变化
高湿度和温度变化可促进腐蚀反应的进行。
3 损失功能
全面腐蚀可能导致材料的失效和功能损失。
1 微观结构
材料的微观结构不均匀，导致在某些区域上腐蚀更严重。
2 电化学反应
局部腐蚀通常与电化学反应有关，导致局部区域发生腐蚀。
3 损失可靠性
局部腐蚀可能导致材料可靠性的下降和部件失效。
局部腐蚀的防护措施
1Leabharlann 缓蚀剂使用缓蚀剂来减缓局部腐蚀的发展。
2
阳极保护
通过施加电流保护材料，抑制局部腐蚀的发生。
3
材料腐蚀与防护-全面腐 蚀与局部腐蚀
材料腐蚀是指材料在特定环境条件下与其周围环境相互作用而发生的破坏性 变化。本讲座将介绍全面腐蚀和局部腐蚀的概念、原因、影响以及相应的防 护措施。
腐蚀简介
腐蚀是原材料和制品在特定环境中与其周围环境相互作用导致的材料破坏。 它可以导致功能损失、增加维护成本和安全风险。
全面腐蚀的防护措施
材料选择
选择能够抵抗腐蚀的材料，如 不锈钢和特殊合金。
表面涂层
使用具有防腐蚀性的涂层来保 护材料表面。
缓蚀剂
使用缓蚀剂来减少腐蚀的发生。
局部腐蚀概述
局部腐蚀是指材料表面的一小部分遭受腐蚀，而其他部分保持无损的现象。它通常由局部环境条件导致，如局 部化学物质浓度差异。
局部腐蚀的原因和影响
四川大学材料学院-现代材料分析技术复习提纲
四川大学材料学院-现代材料分析技术复习提纲-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII材料的设计、制备及表征，是材料研究的三部曲1光谱的分类有多种，从产生机制上，可分为三大类:发射光谱、吸收光谱、散射光谱。
从谱线的形态上，可分为三大类:线状光谱、带状光谱与连续光谱。
从样品类型上，可分为两大类:原子光谱、分子光谱。
2分子、原子、原子核及核外电子，均处于不停地运动中，它们具有一定的能量，即处于一定的能级。
从量子力学的观点来看，它们具有的能级是不连续的，当其吸收了外界供给的能量，便由低能级E1跃迁到高能级En，这个过程称为激发3处于激发态的原子将会很快地、自发地直接或经中间能级后返回到低能级E1，同时把受激时所吸收的能量△E(= En- E1)以电磁波的形式释放出来，这个过程称为退激。
4由激发态直接跃迁到基态而发射的谱线称为共振线线光谱是元素的固有特征，每种元素各有其特有的、不变的线光谱。
确认谱线波长的方法，有标准试样光谱比较法、铁光谱比较法与谱线波长测定法。
5铁光谱比较法；将铁与试样并列摄谱于同一光谱感光板上，然后将摄取的试样光谱和铁光谱同标准铁光谱图相对照，在标准铁光谱中，按波长标明有各元素的灵敏线，定性分析时，以铁光谱线作为波长的标尺，逐个检查试样中拟检查元素的灵敏线，即可确定试样中是否含有某一元素。
如果试样中未知元素的谱线与标准Fe光谱图中标明的某一元素谱线出现的波长位置相重合，则表明存在该元素。
6黑度：在光谱分析时，光强越强，曝光时间越长，在感光板上记录的谱线就越黑，各个谱线变黑的程度用黑度表示测定方法;设以一定强度的入射光投射到感光板的未曝光部分时，其透过光的强度为I1；投射到谱线上时，其透过光的强度为I2，则谱线的黑度S定义为：S = lg I1/ I2。
显然，如果谱线越黑，则I2愈小，S就愈大。
7原子吸收分光光度法；光源：光源的功能是发射被测元素基态原子所吸收的特征共振辐射。
腐蚀与防护 第一章 概论
2000.1
材料腐蚀与防护 Material Corrosion and Protection
国内主要专业杂志
中国腐蚀与防护学报
腐蚀与防护
腐蚀科学与防护技术 材料保护 表面技术
全面腐蚀控制
四川化工与腐蚀控制
材料腐蚀与防护 Material Corrosion and Protection
③世界范围的发展趋势
随着科学技术的发展和人们对腐蚀问题的日益重视，腐蚀科学作为 一门边缘学科已经逐步建立和发展起来。如已经建立了腐蚀的教学、研究 机构、腐蚀专著、刊物、文摘、手册、国际腐蚀与防护交流会议、腐蚀工 程师协会，腐蚀的理论研究和应用研究发展迅速，新的耐腐蚀材料（合金 、非金属）的研究方面也非常活跃，近代新的技术手段引入到腐蚀科学的 研究中来，如放射性示踪原子、俄歇电子能谱AES、X射线-光电子能谱XPS 、椭圆偏振光测试技术、低频电化学噪音和振幅频谱等等。 腐蚀科学是一门高度交叉性的综合学科，涉及化学、物理学、材料 学、表面科学、工程力学、冶金学、生物学等多个学科，它也将随着这些 学科的发展而不断发展前进。腐蚀科学的基础理论研究和应用研究都取得 了长足的发展，创造出了巨大的经济效益和社会效益。并形成了许多边缘 腐蚀学科的分支，如腐蚀电化学、腐蚀工程力学、腐蚀金属学、腐蚀材料 学、生物腐蚀学和防护系统工程等。目前腐蚀与防护学科正向更加广泛的 科学技术领域中延伸。
④我国腐蚀学科的发展：
建国初期，国家科委在机械学科内成立了腐蚀与防护分组，在制定国家科技发展 规划时，腐蚀科学也被列入发展规划之中。 1960年初，国家科委单独成立了国家腐蚀科学学科组，下设机电、化工、海水、 土壤、建筑和综合六个分组，召开了多次全国性的腐蚀与防护学术会议。 1960年5月，专业组举办全国第一次腐蚀与防护研究工作会议，制定了“1960年腐 蚀和防护研究工作计划”以及“1960-1962三年规划纲要”。 1979年12月成立了中国腐蚀与防护学会，20世纪80年代后成立了国家腐蚀与防护 重点1999～2002年间，柯伟院士负责的中国工程院咨询项目“中国工业与自然环 境腐蚀问题调查与对策”调查研究表明，我国因腐蚀造成的直接损失达2000亿元， 包括间接损失，总费用达5000亿元，约占国民经济总产值的5%。我国已经成立了 国家材料环境腐蚀试验站专家组，批准建立了28个国家材料环境腐蚀野外台站和 一个国家综合研究中心，设立国家层面上的腐蚀领导小组，并已将腐蚀与防护问 题列入国家中长期经济、国防和科技发展规划。 2005年9月，第16届世界腐蚀大会首次在北京进行，我国在腐蚀与防护技术领域的 进步已得到世界同行的普遍认可。
金属腐蚀复习提纲

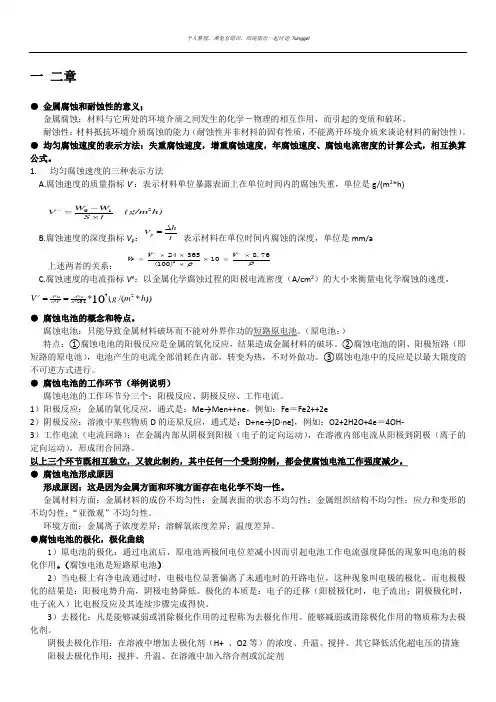

一 二章● 金属腐蚀和耐蚀性的意义；金属腐蚀：材料与它所处的环境介质之间发生的化学－物理的相互作用，而引起的变质和破坏。
耐蚀性：材料抵抗环境介质腐蚀的能力（耐蚀性并非材料的固有性质，不能离开环境介质来谈论材料的耐蚀性）。
● 均匀腐蚀速度的表示方法：失重腐蚀速度，增重腐蚀速度，年腐蚀速度、腐蚀电流密度的计算公式，相互换算公式。
1. 均匀腐蚀速度的三种表示方法A.腐蚀速度的质量指标V -：表示材料单位暴露表面上在单位时间内的腐蚀失重，单位是g/(m 2*h)B.腐蚀速度的深度指标V p ：t h V p ∆=表示材料在单位时间内腐蚀的深度，单位是mm/a 上述两者的关系：C.腐蚀速度的电流指标V e ：以金属化学腐蚀过程的阳极电流密度（A/cm 2）的大小来衡量电化学腐蚀的速度， ))*/((*248.26****10h m g V n ia A F n iaA e == ● 腐蚀电池的概念和特点。
腐蚀电池：只能导致金属材料破坏而不能对外界作功的短路原电池。
（原电池：）特点：①腐蚀电池的阳极反应是金属的氧化反应，结果造成金属材料的破坏。
②腐蚀电池的阴、阳极短路（即短路的原电池），电池产生的电流全部消耗在内部，转变为热，不对外做功。
③腐蚀电池中的反应是以最大限度的不可逆方式进行。
● 腐蚀电池的工作环节（举例说明）腐蚀电池的工作环节分三个：阳极反应、阴极反应、工作电流。
1）阳极反应：金属的氧化反应，通式是：Me →Men++ne ，例如：Fe ＝Fe2++2e2）阴极反应：溶液中某些物质D 的还原反应，通式是：D+ne →[D·ne]，例如：O2+2H2O+4e ＝4OH-3）工作电流（电流回路）：在金属内部从阴极到阳极（电子的定向运动），在溶液内部电流从阳极到阴极（离子的定向运动），形成闭合回路。
以上三个环节既相互独立，又彼此制约，其中任何一个受到抑制，都会使腐蚀电池工作强度减少。
● 腐蚀电池形成原因形成原因：这是因为金属方面和环境方面存在电化学不均一性。
腐蚀与防护-4讲10概论
• 点蚀的表征： 点蚀程度用点蚀系数来表示，即蚀孔的最大深
度和金属平均腐蚀深度的比值。
点蚀
• 点蚀的危害： ✓ 点蚀导致金属的失重非常小，由于阳极面积 很小，局部腐蚀速度很快，常使设备和管壁穿 孔，从而导致突发事故。 ✓ 对孔蚀的检查比较困难。 ✓ 蚀孔尺寸很小，且经常被腐蚀产物遮盖。
1.蚀孔外金属处于钝化态： 阳极过程：M→Mn++ne 阴极过程：O2+H2O+4e →4OH- 供氧充分
蚀孔内金属处于活性溶解态：
阳极过程：M→Mn++ne 阴极过程：O2+H2O+4e →4OH- 氧扩散困难-缺氧
吸氧反应——孔内缺氧、孔外富氧 ——供氧差异电池
点蚀的机理-蚀孔自催化发展
2.孔内金属离子浓度增加
点蚀的机理-蚀孔成核
• 点蚀敏感位置——异相组织：
耐蚀合金元素在不同相中的分布不同，使不同的相具有不 同的点蚀敏感性，即具有不同的Eb值
在铁素体-奥氏体双相不锈钢中，铁素体相中的Cr、Mo含 量较高，易钝化；而奥氏体相容易破裂。点蚀一般发生在 铁素体和奥氏体的相界处奥氏体一侧。
点蚀的机理-蚀孔成核
5. 阴极形成的OH-与Al3+结合Al(OH)3 →腐蚀产物沉积层→阻碍 扩散对流→形成闭塞
铝点蚀的发展
6. 孔内金属离子增加→正电荷积累 →形成电场→吸引Cl-进入 → Cl-浓度升高
• 阳极加速溶解－蚀孔高速深化
• 由于闭塞电池引起孔内酸化加速腐蚀的作用 ——自催化酸化作用
铝点蚀的发展
1. Al表面上形成较为致密的钝化膜：耐蚀 2. 含有Cl-时：Cl-进入钝化膜 → 钝化膜局部破坏→点蚀形核 3. 蚀孔底部的Al发生溶解，Al→ Al3++3e ：阳极过程
材料腐蚀与防护答案
材料腐蚀与防护答案材料腐蚀是指材料在特定环境条件下受到化学或电化学作用而逐渐失去原有性能的现象。
腐蚀不仅会降低材料的强度和耐久性，还会对设备和结构的安全性造成威胁。
因此，对于材料腐蚀问题，我们需要重视并采取有效的防护措施。
首先，了解腐蚀的原因是非常重要的。
材料腐蚀的原因主要包括化学腐蚀、电化学腐蚀和微生物腐蚀。
化学腐蚀是指材料与周围环境中的化学物质发生反应而导致腐蚀，如金属在酸性或碱性环境中的腐蚀。
电化学腐蚀是指在电解质溶液中，金属表面形成阳极和阴极，发生电化学反应而引起腐蚀。
微生物腐蚀是由微生物产生的酸、碱或氧化物对材料表面造成腐蚀。
其次，选择合适的防护方法是至关重要的。
常见的防护方法包括表面处理、涂层保护、合金改性和电化学防护。
表面处理是通过对材料表面进行清洁、抛光、喷砂等方式，去除氧化物和污垢，以减少腐蚀的发生。
涂层保护是在材料表面涂覆一层防腐蚀涂层，如喷涂、镀层、喷漆等方式，以隔离材料与环境的接触，防止腐蚀的发生。
合金改性是通过改变材料的化学成分和微观结构，提高材料的抗腐蚀性能。
电化学防护是利用外加电流或外加电位的方式，改变金属表面的电化学特性，达到防腐蚀的目的。
最后，定期检测和维护也是防护材料腐蚀的重要手段。
定期检测可以及时发现材料表面的腐蚀情况，及时采取修复措施，延长材料的使用寿命。
同时，定期维护也可以对材料进行保护性处理，如重新涂层、电化学保护等，保持材料的良好状态。
综上所述，材料腐蚀是一个需要引起重视的问题，对于不同的腐蚀原因和环境条件，我们需要选择合适的防护方法，同时进行定期检测和维护，以保证材料的使用寿命和安全性。
希望本文能够对材料腐蚀与防护有所帮助，谢谢阅读！。
材料腐蚀与防护
第一章绪论重点1. 金属的腐蚀:：金属腐蚀后失去其金属特性，往往变成更稳定的化合物。
金属腐蚀是普遍存在的一种自然规律，是不可避免的自然现象。
2. 均匀腐蚀速度的评定重量法g/(m2•h)深度法mm/ a容量法电流密度法目录P9 腐蚀的定义P10-11 腐蚀的过程及特点P13 腐蚀的危害P18-20 腐蚀的防护方法：隔离控制、热力学控制、动力学控制P29-30 按腐蚀机理分类：化学腐蚀、电化学腐蚀、物理腐蚀P31-38 按腐蚀形态分类：全面腐蚀、局部腐蚀、应力腐蚀P39 按材料类型分类：金属材料、非金属材料P41 腐蚀速度的评定P42-49 均匀腐蚀的评定：重量法、深度法、容量法、电流密度表征法第二章金属腐蚀电化学理论基础重点1. 电极系统：一个有电子导体相和离子导体相组成的，有电荷通过相界面在两个相之间转移的系统。
2. 电极反应：在电极系统中伴随着两个非同类导体之间的电荷转移而在两相界面上发生的化学反应。
3. 阳极反应：从还原体的体系向氧化体的体系转化（失电子）阴极反应：从氧化体的体系向还原体的体系转化（得电子）4. 绝对电极电位：金属电极板浸入其盐溶液中，电子导体相（金属）与离子导体相之间的内电位差称为电极系统的绝对电极电位，用Φ表示。
相对电极电位：研究电极与参比电极组成的原电池电动势称为该电极的相对（电极）电位，用E表示。
5. 双电层结构：金属极板表面上带有过剩负电荷；溶液中等量正电荷的金属离子受负电荷吸引，较多地集中在金属极板附近，形成所谓双电层结构。
6. 原电池与腐蚀电池的区别：原电池将化学能转化为电能，对外界做实际有用功，都十点吃由化学能转换为热能，做的实际有用功为0，，即腐蚀电池只能导致金属材料破坏而不能对外界做有用功的短路原电池。
7. 化学位，单位摩尔数的物质M加入到相P所引起的吉布斯自由能的变量电化学位：将单位摩尔的正离子Mn+移入相P时，引起的吉布斯自由能变化8. 平衡绝对电极电位的计算9. 相对电极电位和电动势10. 标准电位E⦵：电极反应的各组分活度(或分压)都为1，温度为25o C时，压力为1 atm时的平衡电位Ee等于E⦵，E⦵称为标准电位。
《材料腐蚀与防护》课程笔记
《材料腐蚀与防护》课程笔记第一章绪论1.1 材料腐蚀学科特点材料腐蚀学科是研究材料在环境作用下性能退化的一门科学，它具有以下特点：- 多学科交叉：腐蚀现象涉及化学反应、电化学过程、材料科学、物理学、生物学等多个领域，因此材料腐蚀学科是一门典型的交叉学科。
- 实践性强：腐蚀问题无处不在，从日常生活到工业生产，都存在着材料腐蚀的问题，这要求腐蚀学科的研究具有很强的实践性和应用性。
- 复杂性：腐蚀过程往往受多种因素的影响，如环境条件、材料性质、应力状态等，这些因素的相互作用使得腐蚀问题非常复杂。
- 经济影响大：材料腐蚀会导致设备损坏、结构失效，从而造成巨大的经济损失和安全风险。
1.2 材料腐蚀学科的发展材料腐蚀学科的发展可以分为以下几个阶段：- 古代认知阶段：在古代，人们就已经意识到金属会随着时间的推移而腐蚀，但由于科学技术的限制，只能采取一些简单的防护措施，如涂油、包裹等。
- 近代科学阶段：19世纪末到20世纪初，随着化学和物理学的发展，科学家们开始系统地研究腐蚀现象，提出了电化学腐蚀理论。
- 现代技术阶段：20世纪中叶，随着电子技术、材料科学和电化学技术的进步，腐蚀学科得到了快速发展，出现了许多新的腐蚀防护技术和方法。
- 当代综合管理阶段：21世纪初，腐蚀学科进入了综合管理阶段，强调腐蚀控制的系统性和科学性，发展了腐蚀监测、风险评估和管理信息系统。
1.3 腐蚀的定义腐蚀是材料在环境介质的化学、电化学或物理作用下，其表面或内部发生变质，从而导致材料性能下降、结构破坏的过程。
这个过程通常伴随着能量的变化。
1.4 腐蚀的分类腐蚀可以根据不同的标准进行分类：- 按照腐蚀机理分类：化学腐蚀、电化学腐蚀、物理腐蚀。
- 按照腐蚀环境分类：大气腐蚀、水腐蚀、土壤腐蚀、高温腐蚀等。
- 按照腐蚀形态分类：均匀腐蚀、局部腐蚀（如点蚀、缝隙腐蚀、晶间腐蚀等）、应力腐蚀开裂、腐蚀疲劳等。
1.5 腐蚀速度表示方法腐蚀速度是衡量材料腐蚀程度的重要参数，常用的表示方法有：- 质量损失法：通过测量材料在一定时间内的质量损失来计算腐蚀速度，单位通常是毫克/平方厘米·小时（mg/cm²·h）。
材料的腐蚀与防护
材料腐蚀与防护一、名词解释：1. 腐蚀：腐蚀是材料由于环境的作用而引起的破坏和变质。
2. 高温腐蚀：在高温条件下，金属与环境介质中的气相或凝聚相物质发生反应而遭受破坏的过程称为高温氧化，亦称高温腐蚀。
3. 极化：由于电极上有净电流通过，电极电位（ΔEt）显著地偏离了未通净电流时的起始电位（ΔE0）的变化现象。
4. 去极化：能消除或抑制原电池阳极或阴极极化过程的叫作去极化。
5. 非理想配比：是指金属与非金属原子数之比不是准确的符合按化学分子式的比例，但仍保持电中性。
6. 全面腐蚀: 全面腐蚀：指暴露于腐蚀环境中，在整个金属表面上进行的腐蚀。
7. 点腐蚀：（孔蚀）是一种腐蚀集中在金属（合金）表面数十微米范围内且向纵深发展的腐蚀形式，简称点蚀。
8. 应力腐蚀（SCC）：是指金属材料在特定腐蚀介质和拉应力共同作用下发生的脆性断裂。
9. 腐蚀疲劳：是指材料或构件在交变应力与腐蚀环境的共同作用下产生的脆性断裂。
10. 干大气腐蚀：干大气腐蚀是在金属表面不存在液膜层时的腐蚀。
11. 潮大气腐蚀：指金属在相对湿度小于100%的大气中，表面存在看不见的薄的液膜层发生的腐蚀。
12. 湿大气腐蚀：是指金属在相对湿度大于100%的大气中，表面存在肉眼可见的水膜发生的腐蚀。
13. 缓蚀剂：是一种当它以适当的浓度和形式存在于环境（介质）地，可以防止或减缓腐蚀的化学物质或复合物质。
14. 钝化：电化学腐蚀的阳极过程在某些情况下会受到强烈的阻滞，使腐蚀速度急剧下降，这种现象叫金属的钝化。
15. 平衡电极电位（可逆电极电位）E：当金属电极上只有惟一的一种电极反应，并且该反应处于动态平衡时，金属的溶解速度等于金属离子的沉积速度时，电极所获得的不变电位值。
16. 非平衡电极电位（不可逆电极电位）：金属电极上可能同时存在两个或两个以上不同物质参与的电化学反应，当动态平衡时，电极上不可能出现物质交换与电荷交换均达到平衡的情况，这种情况下的电极电位称为非平衡电极电位。
