尼龙66结构特征及其共混改性的研究-推荐下载
尼龙66的性质
尼龙66的基本性质热性质（1）熔点（Tm）熔点即结晶熔解时的温度，对结晶性高分子尼龙-66，显示清晰的熔点，根据采用的测试方法，熔点在259～267℃的范围内波动。
通常采用差热分析（DTA）法测出的尼龙-66的熔点为264℃。
实际上，尼龙-66的熔点可以根据结晶的熔融热（ΔH）和熔融熵（ΔS）计算出来：尼龙-66的ΔH为4390.3J/mol，ΔS为8.37J/kmol，Tm的理论值为259.3℃[ ]。
如果将体积膨胀系数显示极大值的温度当作熔点，则尼龙-66的熔点温度范围为246～263℃。
接近理论熔解温度259℃。
（2）玻璃化温度（Tg）高分子的比容和比热容等温度特性值在某一温度可出现不规则的变化，这一温度就是玻璃化转变温度，是分子链的链段克服分子间力开始运动的温度。
在这一温度附近，模量、振动频率、介电常数等也开始发生变化。
尼龙-66的玻璃化温度，与测试方法、试样中的水分含量、单体浓度、结晶度等因素有关。
Wilhoit和Dole等从比热容的温度变化分析，认为尼龙-66的玻璃化温度为47℃[ ]，而Rybnikar则在低温下测定了尼龙-66的比容，发现在尼龙-66在-65℃也有一个转变温度[ ]。
结晶和结晶度（1）结晶构造Bill认为，尼龙-66的晶形有α型和β型二种形态，在常温下为三斜晶形，在165℃以上为六方晶形[ ]。
Bunn等确定了尼龙-66α型的结晶构造[ ]，如图01-72所示，其晶胞的晶格常数列于表01-73。
从图01-72可见，尼龙-66分子中的亚甲基呈锯齿状平面排列，酰胺基取反式平面结构，分子链被笔直地拉长。
相邻的分子以氢键连成平面的片状，其模型如图01-68所示。
表01-68尼龙-66稳定晶形的晶格常数晶体 a b c(纤维轴) αβγα型结晶（三斜晶系） 4.9×10-4μm 5.4×10-4μm 17.2×10-4μm48½° 77°63½°计算密度=1.24g/cm3图01-44尼龙-66的α晶型结构[ ] 图01-45尼龙-66分子中晶片排列模型[ ]线条：链状分子；○：氧原子从图01-45可以看出，尼龙-66的α晶型是一系列晶片沿链轴方向一个接一个的垒积，而β晶型则每隔一片相互上下偏移垒积。
聚酰胺尼龙66研究与应用毕业论
聚酰胺尼龙66研究与应用毕业论文目录前言 (1)第1章 PA66纤维的合成 (2)1.1 连续缩聚生产技术 (2)1.2间歇缩聚生产技术 (3)第2章 PA66工程塑料 (6)2.1 PA66的特性及用途 (6)2.1.1 物理性质 (6)2.1.2 化学性质 (6)2.2 PA66的成型特性 (6)第3章 PA66的改性 (8)3.1 改性的基本方法 (8)3.2研究展望 (12)第4章 PA66应用现状与前景 (13)4.1 PA66应用现状 (13)4.1.1 国外现状 (13)4.1.2 国状况 (13)4.2 市场预测 (14)结论 (15)谢辞 (16)参考文献 (17)外文资料翻译 (18)偶奇聚酰胺PA 6,9的电介体松弛和铁电行为 (33)前言聚酰胺是美国杜邦公司最先开发的用于纤维的树脂，于1939年实现工业化生产。
20世纪50年代开始开发和生产注塑制品，以取代金属，满足下游工业制品轻量化，降低成本要求。
聚酰胺具有良好的综合性能，包括力学性能、耐热性、耐磨损性、耐化学药品性和自润滑性，且摩擦系数低，有一定的阻燃性，易于加工,适于用玻璃纤维和其他填料填充增强改性。
尼龙 66 是一种高档热塑性树脂，是制造化学纤维和工程塑料优良的聚合材料。
它是高级合成纤维的原料，可广泛用于制作针织品、轮胎帘子线、滤布、绳索、渔网等。
经过加工还可以制成弹力尼龙，更适合于生产民用仿真丝制品、泳衣、球拍及高级地毯等。
尼龙 66 还是工程塑料的主要原料，用于生产机械零件，如齿轮润滑轴承等。
也可以代替有色金属材料作机器的外壳。
由于用它制成的工程塑料具有比重小，化学性能稳定，机械性能良好，电绝缘性能优越，易加工成型等众多优点，因此，被广泛应用于汽车、电子电器、机械仪器仪表等工业领域，其后续加工前景广阔。
PA工程塑料以注射成型为主，注塑制品占PA制品的90% 左右。
PA6与PA66的功型加工工艺不尽相同，PA66基本都采用注塑加工，占95%，挤出成型仅占5%，PA6注塑成型占70%，挤出成型占30%。
尼龙66的基本性质
聚合过程与工艺己二酸和己二胺发生缩聚反应即可得到尼龙-66。
工业上为了己二酸和己二胺以等摩尔比进行反应，一般先制成尼龙-66盐后再进行缩聚反应，反应式如下：在水的脱出的同时伴随着酰胺键的生成，形成线型高分子。
所以体系内水的扩散速度决定了反应速度，因此在短时间内高效率地将水排出反应体系是尼龙-66制备工艺的关键所在。
上述缩聚过程既可以连续进行也可以间歇进行。
在缩聚过程中，同时存在着大分子水解、胺解（胺过量时）、酸解（酸过量时）和高温裂解等使尼龙66的分子量降低的副反应。
尼龙-66盐的制备尼龙-66盐是己二酰己二胺盐的俗称，分子式：C12H26O4N2，分子量262.35, 结构式：[+H3N(CH2)6NH3+ -OOC(CH2)4COO-]。
尼龙-66盐是无臭、无腐蚀、略带氨味的白色或微黄色宝石状单斜晶系结晶。
室温下，干燥或溶液中的尼龙-66盐比较稳定，但温度高于200℃时，会发生聚合反应。
其主要物理性质列于表01-63中。
表01-63 尼龙-66盐的主要物理性质（1）水溶液法以水为溶剂，以等当量的己二胺和己二酸在水溶液中进行中和反应，得到50%的尼龙-66盐溶液。
其工艺流程图如图01-40所示。
图01-40 水溶液法生产尼龙-66盐工艺流程1—己二酸配制槽 2—己二胺配制槽 3—中和反应器 4—脱色罐 5—过滤器6、9、11、12—贮槽 7—泵 8—成品反应器 10—鼓风机 13—蒸发反应器将纯己二胺用软水配成约30%的水溶液，加入反应釜中，在40～50℃、常压和搅拌下慢慢加入等当量的纯己二酸，控制pH值在7.7～7.9。
在反应结束后，用0.5%～1%的活性炭净化、过滤，即可得到50%的尼龙-66盐水溶液。
成盐反应为放热反应，为此必须将反应热以外循环水冷却除去，同时为防止尼龙-66盐与空气接触而被氧化，在生产系统中充以氮气保护。
在真空状态下，将50%的尼龙-66盐水溶液经蒸发、脱水、浓缩、结晶、干燥，即可得到固体尼龙-66盐。
尼龙6,6(PA_(6,6)及其共混物结晶性能的研究

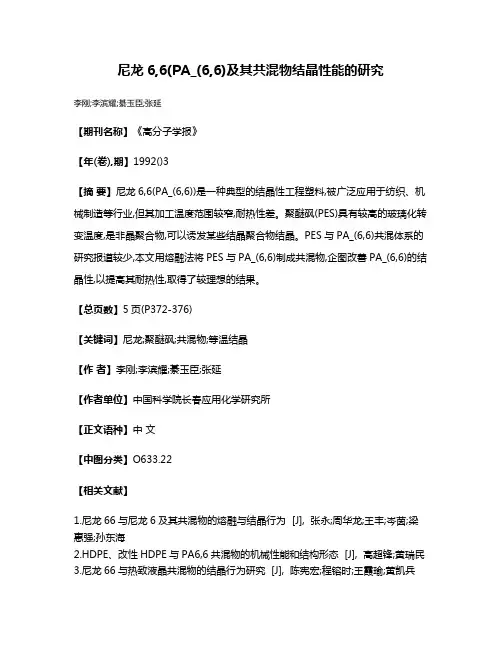

尼龙6,6(PA_(6,6)及其共混物结晶性能的研究
李刚;李滨耀;綦玉臣;张延
【期刊名称】《高分子学报》
【年(卷),期】1992()3
【摘要】尼龙6,6(PA_(6,6))是一种典型的结晶性工程塑料,被广泛应用于纺织、机械制造等行业,但其加工温度范围较窄,耐热性差。
聚醚砜(PES)具有较高的玻璃化转变温度,是非晶聚合物,可以诱发某些结晶聚合物结晶。
PES与PA_(6,6)共混体系的研究报道较少,本文用熔融法将PES与PA_(6,6)制成共混物,企图改善PA_(6,6)的结晶性,以提高其耐热性,取得了较理想的结果。
【总页数】5页(P372-376)
【关键词】尼龙;聚醚砜;共混物;等温结晶
【作者】李刚;李滨耀;綦玉臣;张延
【作者单位】中国科学院长春应用化学研究所
【正文语种】中文
【中图分类】O633.22
【相关文献】
1.尼龙66与尼龙6及其共混物的熔融与结晶行为 [J], 张永;周华龙;王丰;岑茵;梁惠强;孙东海
2.HDPE、改性HDPE与PA6,6共混物的机械性能和结构形态 [J], 高超锋;黄瑞民
3.尼龙66与热致液晶共混物的结晶行为研究 [J], 陈宪宏;程镕时;王霞瑜;黄凯兵
4.改性尼龙1010共混物结晶行为、形态结构和力学性能的研究 [J], 申屠宝卿;韩东林
5.界面粘结对PET/尼龙66共混物结晶行为和力学性能的影响 [J], 于中振;欧玉春;冯宇鹏
因版权原因，仅展示原文概要，查看原文内容请购买。
尼龙66材料
尼龙66材料
尼龙66是一种常见的工程塑料，也被称为聚酰胺66。
它具有优异的机械性能、热稳定性和耐磨性，因此被广泛应用于汽车零部件、电子设备、纺织品和其他领域。
下面我们将详细介绍尼龙66材料的特性、应用和加工工艺。
首先，尼龙66具有优异的强度和刚性，使其成为制造高强度零部件的理想选择。
同时，它还具有良好的耐热性和耐磨性，能够在高温和高摩擦环境下保持稳定的性能。
此外，尼龙66还具有较好的化学稳定性和耐候性，不易受化学品和紫外
线的侵蚀，因此在户外环境中也能长期稳定使用。
其次，尼龙66在汽车工业中有着广泛的应用。
它常被用于制造发动机罩、汽
车内饰件、传动系统零部件等。
由于尼龙66具有较高的耐热性和耐磨性，能够满
足汽车零部件在高温和高摩擦条件下的使用要求，因此受到汽车制造商的青睐。
此外，尼龙66还被广泛应用于电子设备领域，如制造电子外壳、插座、连接器等。
此外，尼龙66的加工工艺相对简单，可以采用注塑、挤出、吹塑等方法进行
加工。
在注塑成型过程中，尼龙66的熔体流动性较好，能够填充模具的细小空腔，得到较为精密的零件。
在挤出和吹塑过程中，尼龙66的熔体粘度适中，易于形成
均匀的薄壁制品，因此适用于生产管材、薄膜等制品。
总的来说，尼龙66材料具有优异的机械性能、热稳定性和耐磨性，被广泛应
用于汽车零部件、电子设备、纺织品等领域。
其加工工艺简单，能够满足复杂零件的成型要求。
随着工程塑料需求的增加，尼龙66材料的市场前景十分广阔，将在
未来得到更广泛的应用和发展。
尼龙66化学式结构式
尼龙66化学式结构式尼龙66是一种合成纤维，其化学式为（C12H22N2O2）n。
它由尼龙6和尼龙66两种单体聚合而成，因此被称为尼龙66。
尼龙66具有许多出色的性能和广泛的应用领域。
尼龙66具有优异的强度和耐磨性。
由于其分子链中含有大量的酰胺键，这种材料具有高强度和刚性，能够承受较大的拉伸力和压力。
因此，尼龙66被广泛应用于制造高强度的绳索、缆线、工业胶带等产品。
此外，尼龙66还具有优异的耐磨性，可以长时间保持良好的表面状态，使其在制造汽车零部件、工程塑料等方面具有重要的应用价值。
尼龙66具有良好的耐热性和耐腐蚀性。
由于尼龙66分子链中的酰胺基团和脂肪族基团的存在，使其具有较高的熔点和热变形温度。
因此，尼龙66可以在较高的温度下保持稳定性，不易熔化和变形。
此外，尼龙66还具有较好的耐腐蚀性，能够抵抗酸、碱等腐蚀性介质的侵蚀，因此在制造化学容器、管道、阀门等方面有广泛的应用。
尼龙66还具有优异的耐疲劳性和耐老化性。
尼龙66的分子链结构紧密，能够有效抵抗外界力量的作用，不易发生疲劳破坏。
同时，尼龙66还能够抵抗紫外线、氧气等外界环境的影响，不易老化和失效。
因此，尼龙66在制造耐久性要求较高的产品，如汽车零部件、机械零件等方面有广泛的应用。
尼龙66还具有良好的可加工性和可染性。
尼龙66具有较低的熔点和粘度，易于加工成各种形状的制品。
此外，尼龙66的分子链中含有大量的活性基团，能够与染料分子发生化学反应，使其具有良好的染色性能。
因此，尼龙66在纺织品、家具、装饰材料等方面有广泛的应用。
尼龙66作为一种合成纤维，具有优异的强度、耐磨性、耐热性、耐腐蚀性、耐疲劳性和耐老化性等多种优良性能。
它在制造绳索、缆线、工业胶带、化学容器、管道、阀门、汽车零部件、机械零件、纺织品、家具、装饰材料等方面有广泛的应用。
尼龙66的成功应用，不仅为工业生产带来了便利，也为人们的生活提供了更多的选择和便利。
尼龙工程材料的改性
尼龙工程材料的改性摘要：尼龙66是由Du pont公司于1935年研制成功的，1939年实现工业化，1956年开始作为工程塑料使用。
它是国际上产量最大，应用最广的工程塑料之一，也是我国主要的尼龙产品。
尼龙66优越的力学性能、耐磨性、自润滑性、耐腐蚀性等使其在汽车部件、机械部件、电子电器、胶粘剂以及包装材料及领域得到了广泛的应用。
但尼龙66在使用过程中还存在许多不足之处，如成型周期长、脱模性能差、尺寸不稳定、易脆断、耐热性差，还有不透明性、溶解性差等。
因此对尼龙66的改性受到人们的广泛关注。
国外对尼龙改性多集中在共混、填充、共缩聚、接枝共聚等技术领域。
1.尼龙改性的研究进展对尼龙66的改性主要有接枝共聚、共混、增强和添加助剂等方法，使其向多功能方向发展。
本实验主要从快速成型和缩短成型周期的角度出发来改善尼龙66的综合性能，并使其得到更广泛的应用。
1.1共混改性在尼龙改性研究中,高分子合金是最常用的一种手段。
其中尼龙合金在所有工程塑料合金中发展最快,其原因是与周期长、投资大的新PA基础品种的开发相比, 尼龙合金的工艺简单、成本低、使用性能良好,且能满足不同用户对多元化、高性能化和功能化的要求。
国外各大公司均十分重视尼龙合金的开发,很多产品已经商品化并具有一定市场规模。
就尼龙合金而言,主要的研究集中在以下几个方面。
1.1.1尼龙与聚烯烃(PO)共混改性聚酰胺(PA)和聚丙烯(PP)是一对性能不同且使用场合也不一样的聚合物,但通过熔融混合工艺可以克服两者的固有缺点,取其各自的特点,得到所需性能的合金材料。
此类合金可以提高尼龙在低温、干态下的冲击强度和降低吸湿性,特别使尼龙与含有烃基的烯烃弹性体或弹性体接枝共聚物等组成的共混合金可以得到超韧性的尼龙。
在极性的聚酰胺树脂和非极性的聚烯烃树脂共混改性的时候,最重要的一个问题是两者之间的相容性。
PA 和PO 是一对热力学不相容体系,该共混物呈现相分离的双相结构。
尼龙66研究与应用设计
尼龙66研究与应用设计尼龙66研究与应用摘要尼龙66 是一种高档热塑性树脂，是制造化学纤维和工程塑料优良的聚合材料，由己二酸、己二胺通过缩聚反应合成。
尼龙-66纤维的生产工艺流程，方法有间歇缩聚、固相缩聚纺丝拉伸卷绕生产技术和连续缩聚直接纺丝拉伸卷绕联合生产技术两种。
介绍了PA-66目前的研究与应用状况。
PA-66做基体时的复合材料的结构性能及改性方法，PA-66的改性。
关键词：聚酰胺，尼龙66，研究与应用Researches and application of Nylon 66SummaryNylon 66 is a kind of upscale hot Su resin, is to make chemistry fiber and engineering plastics to goodly come together a material to anticipate, from F two sour, F two Ans pass to shrink to gather to respond to synthesize.Nylon-the production craft of 66 fibers process, the method is intermittent to shrink to gather, solid phase's shrinking to gather to spin silk threads to pull to stretch involution production a technique and shrinking to gather to directly spin silk threads to pull to stretch an involution consociation production technique in a row is 2 kinds.Introduced PA-66 current research and application condition.The PA-66 does a radicle body of reunite the structure function of material and change sex method, changing of PA-66 sex.KEY WORDS: Gather Mao An, nylon 66, research and application毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
