载流子浓度和电导率
价带：gV(E)∝-E 1/2
● 载流子浓度：
导带电子浓度：
no Nc e
Ec EF kT
no ni e
价带空穴浓度：
EF Ei kT
EF Ev kT
po Nv e
P o ni (?)
浓度积：
no po n
2 i
● 本征半导体：
no po ni ,
EF Ei
得： 对三块材料分别计算如下：
Ei EF k T ln
p ni
（ⅰ） 即 p 型半导体的费米能级在禁带中线下 0.37eV 处。 10 3 Ei EF 0 n p n 1.5 10 cm （ⅱ） 02 02 i 即费米能级位于禁带中心位置。 （ⅲ）对 n 型材料有
Vdn nq E
单位场强下电子 的平均漂移速度
nq
上式为电导率和迁移率的关系
J n pqn E
dQ Jn nqV dn dsdt
在电场不太强时，漂移电流遵守欧姆定律，即
J E
其中σ为材料的电导率
E nqVdn
Vdn E nq
E 恒定，Vdn 恒定 E , J, Vdn
平均漂移速度的大小与 电场强度成正比，其比 值称为电子迁移率。
因为电子带负电，所以Vdn一般应和 E 反向，习惯上迁移率只取正值，即
二、本征载流子浓度及影响因素
1. 本征载流 子浓度 ni
no p0 N c NV e no po ni N C NV e
2 Eg kT Eg 2 kT Eg 2 kT Eg kT
ni N C NV e
1/ 2
2kT 2 2 h
3/ 2
Si中N D 9 1015 / cm 3 , N A 1.1 1016 / cm 3 T 300 K , 求n 0、p 0、E F
解：
NA＞ND，材料为P型
材料处于饱和电离区
po N A N D 2 10 / cm
15
3
n (1.5 10 ) no 15 po 2 10
NA
（3）掺杂半导体（ND-NA<<ni或NDNA<<ni）
n p ni
（4）补偿半导体
ND和NA是可比的但是不相等，这种 材料称为补偿半导体。
杂质半导体费米能级的确定
n ni e
EF Ei kT
n EF Ei kT ln ni
n型Si中电子浓度n 与温度T的关系：
低温弱电离 杂质离化区 中间间电离 强电离区 过渡区 本征激发
● 载流子的漂移运动和迁移率
● 迁移率和电导率随温度和杂质浓度的变化
§4.1 载流子的漂移运动和迁移率
一、漂移运动和漂移速度
外加电压时，半导体内部的 载流子受到电场力的作用， 作定向运动形成电流。 漂移运动：载流子在电场力作用下的运动。 漂移速度：载流子定向漂移运动的速度。
E
外电场作用下电子的漂移运动
Ei EF p ni e x p ( kT )
p01 n01 即 2.25 1016 1104 cm3 ，故为
得： 对三块材料分别计算如下：
p Ei EF k T ln ni
（ⅰ） 即 p 型半导体的费米能级在禁带中线下 0.37eV 处。
10 3
p 2.25 1016 Ei EF k T ln 0.026ln 0.37(eV ) 10 ni 1.5 10
3. 杂质半导体载流子浓度积与 ni 关系
no p0 Nc NV e
Ec EF kT
e
EF Ev kT
Nc NV e
Eg kT
no po n
2 i
强调：不仅适用于本征料，已知室温下（300K） 它们的空穴浓度分别为：
m
e dn mdp
3/ 4
( mdn mdp ) T
3/ 4
3/ 2
e
Eg 2 kT
2. 影响 ni 的因素 (1) mdn、mdp、Eg (2) T 的影响
——材料
Eg 1 3 ln ni A ln T 2 2k T
T↑，lnT↑，1/T↓，ni↑
高温时，在 ln ni～ 1/T 坐标下， 近似为一直线。
p02 1.5 1010 cm 3 ， p03 2.25 104 cm 3 。 p01 2.25 1016 cm 3
，
（1） 分别计算这三块材料的电子浓度 n01 ， n02 ， n03 ； （2） 判断这三块材料的导电类型； （3） 分别计算这三块材料的费米能级的位置。
10 3 E 1.12 ev n 1.5 10 cm g （1）室温时硅的 ， i
根据载流子浓度积公式：
ni 2 n 2 n p ni 可求出 p ni 2 (1.5 1010 )2 4 3 n1 1 10 cm p 1 2.25 1016 ni 2 (1.5 1010 )2 10 3 n2 1.5 10 cm p2 1.5 1010 ni 2 (1.5 1010 )2 16 3 n3 1 10 cm p3 2.25 104
∴po = NA
n n n0 po N A
2 i
2 i
三、本征半导体在应用上的限制
●纯度达不到
本征激发是载流子的主要来源
（杂质原子/总原子 ＜＜ 本征载流子/总原子） Si：原子密度 1023/cm3，室温时，ni =1010/cm3 本征载流子/总原子=1010/1023=10-13＞ 杂质原子/总原子 要求Si的纯度必须高于99.9999999999999%！
ni 2 (1.5 1010 )2 16 3 n3 1 10 cm p3 2.25 104
（ 2）
p 型半导体. p02 n02 , 即 ni n01 p01 1.51010 cm3 ，故为本征半导体. p01 n02 ，即 2.25 104 11016 cm3 ，故为 n 型半导体. (3).当 T=300k 时， k T 0.026eV 由
1/ 2
N A ND N A ND 2 2 p ( ) ni 2 2
1/ 2
讨论：
（1）本征半导体
n p ni
（2）掺杂半导体（ND-NA>>ni或 NA-ND>>ni）
n型半导体：n N D， p
p型半导体：p N A， n ni
2
n i2 ND
2 i
2 i 1/ 2 2 A
1
NA E F Ei kTsh ( ) 2 ni
1
Ei 0.03ev
五、简并半导体中的杂质能级
重掺杂： 当半导体中的杂质浓度超过一定数量时， 载流子开始简并化的现象叫。
简并半导体为重掺杂半导体
杂质能带： 在简并半导体中，杂质浓度高，导致杂质 原子之间电子波函数发生交叠，使孤立的杂质 能级扩展为杂质能带。
能带边沿尾部
g (E)
g (E)
价带
价带
●施主能级分裂成能带；
●导带 = 本征导带 + 杂质能带
●在 EC 附近，gC(E) 明显增加 ●杂质上的电子直接参与导电
ED 0, E g E
' g
第三章 小结
● 电子占据量子态的几率：
费米分布函数
● 能量状态密度：
导带：gC(E) ∝ E 1/2
EF Ei n ni e x p ( kT )
p 2.25 1016 Ei EF k T ln 0.026ln 0.37(eV ) 10 ni 1.5 10
n 1016 EF Ei k T ln 0.026ln 0.35(eV ) ni 1.5 1010
2 2 1/ 2 i
●杂质半导体(杂质原子全部电离)：
N D N A N D N A 4n n 2 2
N D N A N D N A 4n p 2 2
2
2 1/ 2 i
n EF Ei kT ln 2ni
第三章 载流子输运
半导体中的导电性
以柱形 n 型半导体为例，分析半导体的电导现象
设 ：Vdn和Vdp分别为电子和空穴的平均漂移速度
A
Vdndt
B
ds Vdn ds表示A处与电流垂直的小面积元，小柱体的高为
Vdndt
在dt 时间内通过 ds的截面电荷量，就是A 、B 面间小柱体内的电子电荷量，即
dQ nqVdn dsdt
其中 n 是电子浓度，q 是电子电荷 电子漂移的电流密度 Jn 为
2 i
10 2
1.13 10 / cm
5
3
po ni e
EF Ei kT
N A ND EF Ei kT ln ni Ei 0.3eV
或：
N A ND EF EV kT ln NV EV 0.22eV
例.已知：Si中NA=1022/m3=1016/cm3 T=300K和600K，分别求
二、欧姆定律
金属：
电流 I(A): 单位时间内 V 通过垂直于电流方向的 I R —电子 某一面积的电量。
半导体：
J E
—电子、空穴
E 为电场强度
2): 通过垂直 电流密度 J （ A/m 微分形式 于电流方向的单位面积的电流。
三、电导率 的表达式
( S / m)
1
( m)
载流子浓度参考资料-霍尔系数法
霍尔系数和电阻率的测量把通有电流的半导体置于磁场中，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象称为霍尔效应。
随着半导体物理学的发展，霍尔系数和电导率的测量已成为研究半导体材料的主要方法之一。
通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、载流子浓度、载流子迁移率等主要参数。
若能测量霍尔系数和电导率随温度变化的关系，还可以求出材料的杂质电离能和材料的禁带宽度。
一、实验目的1. 了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识；2. 学习用“对称测量法”消除副效应的影响，测量并绘制试样的V H -I S 和V H -I M 曲线；3. 确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子和空穴）被约束在固体材料中，这种偏转就导致在垂直于电流和磁场的方向上产生正负电荷的积累，从而形成附加的横向电场，即霍尔电场。
对于图2.1 (a)所示的N 型半导体试样，若在X 方向的电极D 、E 上通以电流I S ，在Z 方向加磁场B ，试样中载流子（电子）将受洛仑兹力：B v e F g （2.1）其中，e 为载流子（电子）电量，v 为载流子在电流方向上的平均定向漂移速率，B 为磁感无论载流子是正电荷还是负电荷，Fg 的方向均沿Y 方向，在此力的作用下，载流子发生偏移，则在Y 方向即试样A 、A ’电极两侧就开始聚集异号电荷，在A 、A ’两侧产生一个电位差V H ，形成相应的附加电场E H ——霍尔电场，相应的电压V H 称为霍尔电压，电极A 、A ’称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。
对N 型试样，霍尔电场逆Y 方向，P 型试样则沿Y 方向，有I S (X)、B (Z) E H (Y) < 0 (N 型)E H (Y) > 0 (P 型)(a) (b) 图2.1 样品示意图显然，该电场是阻止载流子继续向侧面偏移。
半导体材料的载流子浓度与电导率
半导体材料的载流子浓度与电导率半导体材料是现代电子技术中不可或缺的基础材料之一，其载流子浓度与电导率是决定半导体器件性能的关键因素。
本文将讨论载流子浓度与电导率之间的关系以及影响载流子浓度和电导率的因素。
1. 半导体材料与载流子浓度半导体材料本质上是能带结构介于导体和绝缘体之间的材料。
在纯净的半导体中，载流子的浓度非常低，通常为每立方厘米10^6至10^9个。
货币开发载流子浓度的关键技术是掺杂，即在半导体材料中引入外来元素。
根据掺杂的不同，可以分为N型半导体和P型半导体。
N型半导体通过掺入少量五族元素如砷、磷等，引入多余的自由电子，这些自由电子称为N型半导体中的主要载流子。
载流子浓度增加，导电性能也会增加。
P型半导体通过掺入少量三族元素如硼、铝等，引入少量的空穴，这些空穴称为P型半导体中的主要载流子。
当载流子浓度增加时，导电性能也会增加。
2. 载流子浓度与电导率的关系载流子的浓度与半导体的电导率密切相关。
半导体材料中的载流子在电场的作用下会发生移动，导致电流的流动。
载流子密度增加，电导率也会相应增加。
载流子的浓度与电导率之间的关系可以用经典的“导电带模型”来解释。
导电带模型认为半导体材料的导电性质取决于电子能带结构。
对于N型半导体来说，载流子为自由电子，其晶格能带结构中价带和导带之间存在禁带。
在外加电场的作用下，电子从价带跃迁到导带，因此导电性能较好。
对于P型半导体来说，载流子为空穴，其导电性质也是类似的。
由于载流子浓度与电导率之间存在直接的正相关关系，所以在设计半导体器件时，可以通过掺杂技术调控载流子浓度来改变电导率。
这对于一些需要调节电导率的场合如场效应管、二极管等器件非常重要。
3. 影响载流子浓度和电导率的因素除了掺杂技术对载流子浓度和电导率的影响外，还有其他因素也会对其产生影响。
（1）温度：半导体材料的载流子浓度与温度呈反相关关系。
随着温度的升高，载流子的热激发增加，从而导致载流子浓度的增加，进而提高电导率。
载流子浓度参考资料-霍尔系数法
霍尔系数和电阻率的测量把通有电流的半导体置于磁场中，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象称为霍尔效应。
随着半导体物理学的发展，霍尔系数和电导率的测量已成为研究半导体材料的主要方法之一。
通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、载流子浓度、载流子迁移率等主要参数。
若能测量霍尔系数和电导率随温度变化的关系，还可以求出材料的杂质电离能和材料的禁带宽度。
一、实验目的1. 了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识；2. 学习用“对称测量法”消除副效应的影响，测量并绘制试样的V H -I S 和V H -I M 曲线；3. 确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子和空穴）被约束在固体材料中，这种偏转就导致在垂直于电流和磁场的方向上产生正负电荷的积累，从而形成附加的横向电场，即霍尔电场。
对于图2.1 (a)所示的N 型半导体试样，若在X 方向的电极D 、E 上通以电流I S ，在Z 方向加磁场B ，试样中载流子（电子）将受洛仑兹力：B v e F g （2.1）其中，e 为载流子（电子）电量，v 为载流子在电流方向上的平均定向漂移速率，B 为磁感无论载流子是正电荷还是负电荷，Fg 的方向均沿Y 方向，在此力的作用下，载流子发生偏移，则在Y 方向即试样A 、A ’电极两侧就开始聚集异号电荷，在A 、A ’两侧产生一个电位差V H ，形成相应的附加电场E H ——霍尔电场，相应的电压V H 称为霍尔电压，电极A 、A ’称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。
对N 型试样，霍尔电场逆Y 方向，P 型试样则沿Y 方向，有I S (X)、B (Z) E H (Y) < 0 (N 型)E H (Y) > 0 (P 型)(a) (b)图2.1 样品示意图显然，该电场是阻止载流子继续向侧面偏移。
载流子浓度参考资料-霍尔系数法
载流子浓度参考资料-霍尔系数法霍尔系数和电阻率的测量把通有电流的半导体置于磁场中，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象称为霍尔效应。
随着半导体物理学的发展，霍尔系数和电导率的测量已成为研究半导体材料的主要方法之一。
通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、载流子浓度、载流子迁移率等主要参数。
若能测量霍尔系数和电导率随温度变化的关系，还可以求出材料的杂质电离能和材料的禁带宽度。
一、实验目的1. 了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识；2. 学习用“对称测量法”消除副效应的影响，测量并绘制试样的V H-I S和V H-I M曲线；3. 确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子和空穴）被约束在固体材料中，这种偏转就导致在垂直于电流和磁场的方向上产生正负电荷的积累，从而形成附加的横向电场，即霍尔电场。
对于图2.1 (a)所示的N 型半导体试样，若在X 方向的电极D 、E 上通以电流I S ，在Z 方向加磁场B ，试样中载流子（电子）将受洛仑兹力：Bv e F g （2.1） 其中，e 为载流子（电子）电量，v 为载流子在电流方向上的平均定向漂移速率，B 为磁感应强度。
X YZ E D I S A C b l + + + + + + + + - - - - - - d F E F g v E H -e E D I S A C b l - - - - - - - - + + + + + + + + d F E F g v E H +e (a (b 图2.1 样品示意图无论载流子是正电荷还是负电荷，Fg的方向均沿Y方向，在此力的作用下，载流子发生偏移，则在Y方向即试样A、A’电极两侧就开始聚集异号电荷，在A、A’两侧产生一个电位差V H，形成相应的附加电场E H——霍尔电场，相应的电压V H称为霍尔电压，电极A、A’称为霍尔电极。

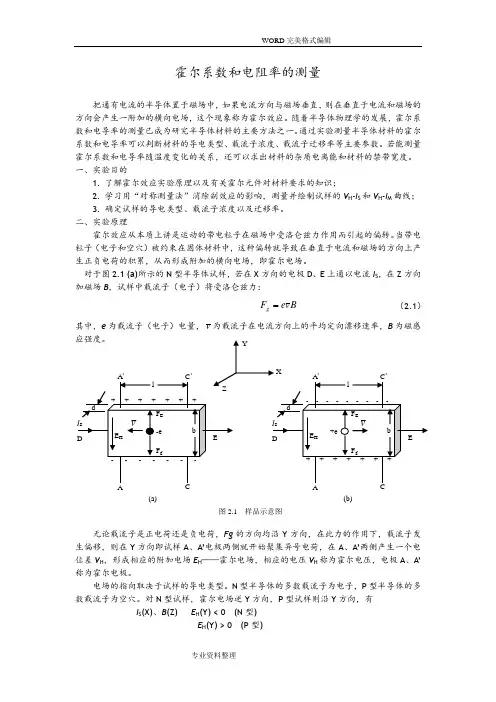

实验三-霍尔效应法测量半导体的载流子浓度、-电导率和迁移
实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1．了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2．学习用“对称测量法”消除副效应的影响，测量并绘制试样的 VH－IS 和VH－IM 曲线。
3．确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。
对于图（1）（a）所示的 N 型半导体试样，若在 X 方向的电极 D、E 上通以电流 Is，在 Z 方向加磁场 B，试样中载流子（电子）将受洛仑兹力：其中 e 为载流子（电子）电量， V为载流子在电流方向上的平均定向漂移速率，B 为磁感应强度。
无论载流子是正电荷还是负电荷，Fg 的方向均沿 Y 方向，在此力的作用下，载流子发生便移，则在 Y 方向即试样 A、A´电极两侧就开始聚积异号电荷而在试样 A、A´两侧产生一个电位差 VH，形成相应的附加电场 E—霍尔电场，相应的电压 VH 称为霍尔电压，电极 A、A´称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。
对 N 型试样，霍尔电场逆 Y 方向，P 型试样则沿Y 方向，有显然，该电场是阻止载流子继续向侧面偏移，试样中载流子将受一个与 Fg方向相反的横向电场力：其中 EH 为霍尔电场强度。
FE 随电荷积累增多而增大，当达到稳恒状态时，两个力平衡，即载流子所受的横向电场力 e EH 与洛仑兹力eVB 相等，样品两侧电荷的积累就达到平衡，故有设试样的宽度为 b ，厚度为 d ，载流子浓度为 n ，则电流强度V Is 与的 关系为由（3）、（4）两式可得即霍尔电压 VH （A 、A ´电极之间的电压）与 IsB 乘积成正比与试样厚度 d 成反比。
载流子浓度

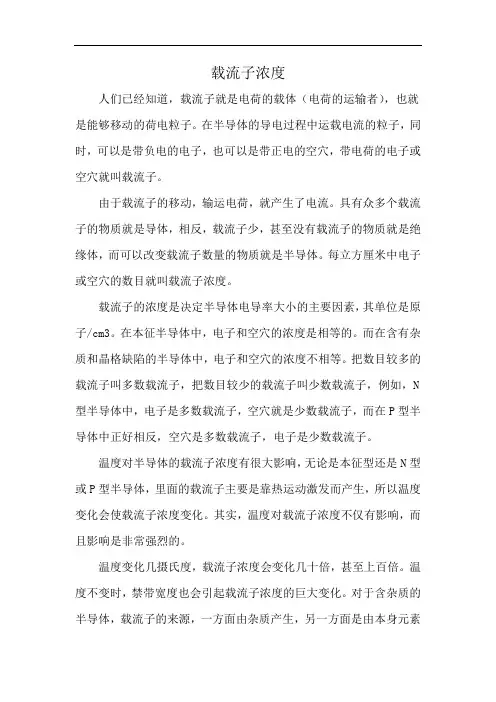

载流子浓度人们已经知道，载流子就是电荷的载体（电荷的运输者），也就是能够移动的荷电粒子。
在半导体的导电过程中运载电流的粒子，同时，可以是带负电的电子，也可以是带正电的空穴，带电荷的电子或空穴就叫载流子。
由于载流子的移动，输运电荷，就产生了电流。
具有众多个载流子的物质就是导体，相反，载流子少，甚至没有载流子的物质就是绝缘体，而可以改变载流子数量的物质就是半导体。
每立方厘米中电子或空穴的数目就叫载流子浓度。
载流子的浓度是决定半导体电导率大小的主要因素，其单位是原子/cm3。
在本征半导体中，电子和空穴的浓度是相等的。
而在含有杂质和晶格缺陷的半导体中，电子和空穴的浓度不相等。
把数目较多的载流子叫多数载流子，把数目较少的载流子叫少数载流子，例如，N 型半导体中，电子是多数载流子，空穴就是少数载流子，而在P型半导体中正好相反，空穴是多数载流子，电子是少数载流子。
温度对半导体的载流子浓度有很大影响，无论是本征型还是N型或P型半导体，里面的载流子主要是靠热运动激发而产生，所以温度变化会使载流子浓度变化。
其实，温度对载流子浓度不仅有影响，而且影响是非常强烈的。
温度变化几摄氏度，载流子浓度会变化几十倍，甚至上百倍。
温度不变时，禁带宽度也会引起载流子浓度的巨大变化。
对于含杂质的半导体，载流子的来源，一方面由杂质产生，另一方面是由本身元素的电子从满带跳到导带产生的。
当温度不高时，载流子主要由杂质产生，第二个来源是次要的，当温度增加很高时，杂质原子可以释放的电子或空穴全部释放出来，第一个来源停止产生载流子，第二个来源产生的载流子可以赶上并大大超过第一来源，此时半导体将失去电子或空穴导电性，开始呈本征导电性（即同时由电子和空穴产生导电）。
电导率和载流子浓度关系
电导率和载流子浓度关系1. 引言大家好，今天咱们聊聊电导率和载流子浓度的关系，这可是个有趣的话题哦！电导率，就像是电流在电路中流动的“顺畅程度”，而载流子浓度则是这些“流动的小伙伴”——电子和空穴的数量。
简单来说，如果载流子浓度高了，电导率也会跟着蹭蹭上涨，就像一条河流里的水越来越多，流速自然也会加快。
你有没有想过，为什么这个关系如此紧密呢？嘿，别着急，咱们慢慢来聊。
2. 电导率的基础2.1 什么是电导率？电导率，简单来说，就是电流通过材料的能力。
想象一下，电流就像一群小鱼在河里游，电导率就是河流的宽度和深度，河流越宽越深，小鱼游得越快，电流也就越大。
电导率的单位是西门子（S），有点像把电流和电压的关系压缩成一个数字，越大越好！2.2 载流子浓度的角色那载流子浓度呢？这就像是河里游的小鱼的数量。
载流子一般是电子和空穴，电子就像是带着游泳圈的小鱼，空穴则是鱼群中的空位。
载流子浓度越高，意味着河里鱼越多，电流就能更轻松地通过。
相反，如果小鱼少了，电流就会变得稀稀拉拉，游得慢吞吞的。
3. 电导率和载流子浓度的关系3.1 直接关系电导率和载流子浓度的关系可以用一个简单的公式表示：σ = n * q * μ。
这其中，σ是电导率，n是载流子浓度，q是载流子的电荷量，而μ是它们的迁移率。
听上去复杂，其实就是说明了，载流子浓度越高，电导率就越大。
就像人多热闹一样，电流在载流子间的“舞蹈”也变得更加灵活，流动得更快。
3.2 温度的影响不过，这里有个小插曲，温度也会影响这个关系哦。
当温度升高时，载流子的运动速度会加快，电导率也会因此提高。
但是，别以为温度一高就好，某些材料在高温下可能会出现更多的缺陷，反而导致电导率下降。
就像人热了出汗，反而影响了运动状态一样。
4. 应用实例4.1 半导体的应用在半导体中，这种关系显得尤为重要。
我们常常会看到，随着掺杂浓度的增加，电导率也在攀升。
这就像是在一场派对上，客人越多，气氛越热烈！但如果过了头，反而可能让派对变得混乱，电导率也会有所下降。
金属氧化物的电导率排行表
金属氧化物的电导率排行表摘要：一、金属氧化物的电导率概念二、金属氧化物电导率排行表的意义三、金属氧化物的电导率影响因素四、金属氧化物电导率的应用五、结论正文：一、金属氧化物的电导率概念金属氧化物电导率是指金属氧化物在单位长度、单位截面积和单位温度下能够导电的能力。
电导率是衡量金属氧化物导电性能的重要指标，它与金属氧化物的结构、组成、温度等因素密切相关。
二、金属氧化物电导率排行表的意义金属氧化物电导率排行表可以帮助我们了解不同金属氧化物之间的导电性能差异，为选择适合的导电材料提供参考依据。
此外，通过研究金属氧化物的电导率，我们可以更好地了解其内在结构与性质，从而为相关领域的研究和应用提供理论支持。
三、金属氧化物的电导率影响因素金属氧化物的电导率受多种因素影响，主要包括以下几点：1.晶体结构：金属氧化物的晶体结构对其电导率具有重要影响。
一般来说，离子晶体结构和金属晶体结构的金属氧化物具有较高的电导率。
2.化学成分：金属氧化物的化学成分对其电导率也有很大影响。
例如，氧化物的离子半径、电荷数等都会影响其电导率。
3.温度：金属氧化物的电导率通常随着温度的升高而增大，因为温度升高可以增加载流子的数量，从而提高电导率。
4.载流子浓度：载流子浓度是影响金属氧化物电导率的重要因素。
通常情况下，载流子浓度越高，电导率越大。
四、金属氧化物电导率的应用金属氧化物电导率在许多领域都有广泛应用，如电子器件、传感器、能源转换等。
了解金属氧化物的电导率特性，可以为相关领域的研究和应用提供理论依据和技术支持。
五、结论金属氧化物电导率排行表有助于我们了解不同金属氧化物之间的导电性能差异，为选择适合的导电材料提供参考依据。
半导体载流子浓度与电导率的关系
半导体载流子浓度与电导率的关系半导体载流子浓度与电导率的关系一、引言半导体作为重要的电子材料之一，其特殊性质在现代电子技术和信息科学中起着至关重要的作用。
半导体的电导率与其载流子浓度密切相关，其关系一直是研究的热点之一。
本文通过全面评估半导体载流子浓度与电导率的关系，对其进行深度和广度的探讨，旨在帮助读者全面理解和应用这一关系，进一步推动半导体技术的发展。
二、什么是载流子浓度在研究半导体的电导率与载流子浓度的关系之前，我们需要先了解什么是载流子浓度。
半导体中的载流子即电荷，可以分为带正电荷的空穴（即缺电子的位置）和带负电荷的电子两种。
在纯净的半导体中，载流子浓度非常低。
通过掺杂或者光激发等方式，可以改变半导体中的载流子浓度，这种改变能够对电导率产生显著的影响。
三、载流子浓度对电导率的影响半导体的电导率决定了其导电性能的好坏，而载流子浓度对电导率的影响较为显著。
当半导体中的载流子浓度较低时，由于载流子之间的碰撞较少，电导率较低。
当载流子浓度增加时，载流子之间的碰撞频率也相应增加，这会极大地增强半导体的电导率。
载流子浓度与半导体的电导率呈正相关关系。
四、掺杂对载流子浓度的影响掺杂是一种常用的通过改变半导体载流子浓度的方法。
掺杂是指向半导体晶体中引入其他杂质原子，从而改变晶体的导电特性。
掺杂分为N型和P型两种。
在N型半导体中，掺入的杂质原子增加了自由电子的浓度，使得载流子浓度增加。
而在P型半导体中，掺入的杂质原子增加了空穴的浓度，同样使得载流子浓度增加。
掺杂可以有效地改变半导体的电导率，从而对其电子器件的性能产生重要影响。
五、光激发对载流子浓度的影响除了掺杂外，光激发也是改变半导体载流子浓度的一种常用手段。
光照可以激发半导体中的电子跃迁，从而产生额外的载流子。
这些光激发的载流子增加了半导体的载流子浓度，因此也会显著增强半导体的电导率。
这一原理被广泛应用于太阳能电池等光电子器件中，以提高其能量转换效率。
电导率电阻率与载流子浓度
半导体物理与器件
电阻率和杂质浓度的关系
右图所示为 N型和P型硅 单晶材料在 室温(300K) 条件下电阻 率随掺杂浓 度的变化关 系曲线。
半导体物理与器件
右图所示为N型 和P型锗、砷化 镓以及磷化镓单 晶材料在室温 (300K)条件下电 阻率随掺杂浓度 的变化关系曲线。
半导体物理与器件
电阻率（电导率）同时受载流子浓度（杂质浓度）和 迁移率的影响，因而电阻率和杂质浓度不是线性关系。
射起主要作用，随温度升高迁移率下降
本征区，载 流子浓度随 温度升高而 迅速升高，
低温
饱和
本征
T
低温下晶格振动不明显，本征载流子浓度低。 电离中心散射随温度升高而减弱，迁移率增加
半导体物理与器件
载流子的漂移速度饱和效应 前边关于迁移率的讨论一直建立在一个基础之上：弱场
条件。即电场造成的漂移速度和热运动速度相比较小，从而不 显著改变载流子的平均自由时间。但在强场下，载流子从电场 获得的能量较多，从而其速度（动量）有较大的改变，这时， 会造成平均自由时间减小，散射增强，最终导致迁移率下降， 速度饱和。对于热运动的电子：
右图所示为一块N型 半导体材料中，当施 主杂质的掺杂浓度ND 为1E15cm-3时，半导 体材料中的电子浓度 及其电导率随温度的 变化关系曲线。
半导体物理与器件
从图中可见，在非本征激发为主的中等温度区间内（即大约 200K至450K之间），此时杂质完全离化，即电子的浓度基本 保持不变，但是由于在此温度区间内载流子的迁移率随着温度 的升高而下降，因此在此温度区间内半导体材料的电导率也随 着温度的升高而出现了一段下降的情形。
VT Vd
l
VT
em*ຫໍສະໝຸດ 平均漂移速度 ： vd E E
