PCV阀介绍
EGR阀和PCV阀，你真的分清楚了？
EGR阀和PCV阀，你真的分清楚了？EGR——废气再循环阀。
是Exhaust Gas Re-circulation的缩写，即废气再循环的简称。
废气再循环是指把发动机排出的部分废气回送到进气歧管，并与新鲜混合气一起再次进入气缸。
由于废气中含有大量的CO2等多原子气体，而CO2等气体不能燃烧却由于其比热容高而吸收大量的热，使气缸中混合气的最高燃烧温度降低，从而减少了NOx的生成量。
PCV——曲轴箱强制通风。
Positive Crankcase Ventilation(曲轴箱强制通风)三个字的简写，中文的意思是曲轴箱(或油底壳)主动通风控制系统。
PCV阀由阀体、阀门、阀盖、弹簧组成，不可分解。
其主要作用是:将曲轴箱内的气体通过PCV阀导入进气歧管，并有少量的空气由空气滤清器经PCV阀直接进入进气歧管，这就避免了节气门处结冰、燃烧不充分、排放恶化等现象。
防止窜气进入大气，同时防止机油变质。
也许有些人会将这两个系统混为一谈，其实这是两个完全不同且独立的系统。
今天就向大家详解下EGR和PCV的作用、分类、以及相关的故障。
EGR——废气再循环系统废气再循环是指把发动机排出的部分废气回送到进气歧管，并与新鲜混合气一起再次进入气缸。
由于废气中含有大量的CO2等多原子气体，而CO2等气体不能燃烧却由于其比热容高而吸收大量的热，使气缸中混合气的最高燃烧温度降低，从而减少了NOx的生成量。
废气再循环阀系统主要分为机械式、普通电控式、数控式。
●机械式再循环阀结构如下图所示：机械式在汽油机中应用的较少，机械式废气再循环系统主要由EGR阀、进气管、排气管、节气门、发动机等组成。
真空控制式EGR 阀安装在发动机进气管和排气管之间，EGR阀通过节气门上方适当的取气孔吸取负压。
当取气孔出负压足够克服EGR阀弹簧预紧力时，EGR阀的阀针与阀座分离，这样发动机进气管和排气管之间形成一个进气通道，排气管的废气便经由此通道进入进气管，完成废气再循环。
简述曲轴箱通风装置PCV阀的检修方法。
简述曲轴箱通风装置PCV阀的检修方法。
曲轴箱通风装置PCV阀是一种用于发动机内部曲轴箱通风系统的控制阀门，检修方法如下：
1. 拆下PCV阀：首先需要拆下PCV阀，通常它位于发动机上部的进气歧管处或燃油喷射装置附近。
2. 检查阀体和密封圈：检查阀体表面是否损坏或有磨损，检查阀体内是否有碎片或异物，检查密封圈是否存在老化或裂痕等问题。
3. 清洁PCV阀：清洁PCV阀，包括阀体、阀芯、密封圈等部位。
使用清洗剂，将PCV阀对应的部件分离并用刷子或棉签擦拭清洁，以便清除碳沉积和油污等。
4. 检查PCV系统：重新安装PCV阀后，需要对整个PCV系统进行检查，包括检查进气歧管、进气管道、油底壳、发动机正压通风系统、排气系统等。
确保PCV系统通畅无阻，并完成气密性测试。
5. 更换PCV阀：如果检查后发现PCV阀损坏严重或不能修复，需要更换PCV 阀。
在更换时，需要确保选择正确的型号，并重新安装到原来位置。
在安装PCV 阀时，请勿使用硅胶或其它非推荐的密封材料，以免影响发动机运转。
以上就是PCV阀的检修方法，需要注意的是，在操作过程中需谨慎，以免造成
损坏。
如果您对操作不熟悉或者不清楚操作细节，请咨询专业技术人员。
锅炉pcv阀控制简介
PCV阀的工作原理
PCV阀通常由一个弹簧和一个膜片组 成，当锅炉内的压力超过弹簧的预压 力时，膜片会被推开，阀门开启。
开启后，蒸汽或空气会通过阀门排出 ，从而降低锅炉内的压力。
PCV阀在锅炉系统中的作用
01
02
03
防止锅炉超压
PCV阀可以自动调节锅炉 内的压力，避免因压力过 高而损坏锅炉设备。
提高安全性
THANKS
感谢观看
案例二：某化工厂锅炉PCV阀的选型与安装
总结词
选型与安装
详细描述
某化工厂根据自身工艺需求，选择了适合的PCV阀型号，并严格按照规范进行 安装，确保了锅炉的安全稳定运行。
案例三
总结词：节能减排
详细描述：某钢铁厂通过采用PCV阀，有效降低了锅炉的能耗和污染物排放，提高了能源利用效率，符合国家节能减排政策 要求。
实现压力控制。
用于检测锅炉压力，并 将压力信号转换为电信 号，输入到控制器中。
安全阀
当锅炉压力超过安全阈 值时，安全阀会自动开 启，释放压力，保护锅
炉安全。
控制逻辑的实现
控制器根据压力传感器的信号和设定压力值，计算出PCV阀的开度，并 输出到执行机构。
执行机构根据控制器输出的信号调整PCV阀的开度，以实现压力控制。
适用范围
• PCV阀适用于各种工业管道系统，特别是需要快速响应和 高可靠性的高压和低压系统。在化工、石油、制药等领域 得到广泛应用。
04
PCV阀的维护与保养
日常维护
每日检查
检查PCV阀是否有异常声音、泄 漏或振动，以及是否有堵塞或卡
滞现象。
清洁
定期清除PCV阀周围的灰尘和污垢， 保持阀门的清洁。
密封泄漏
锅炉PCV阀保护系统
PCV阀动作一次算作二类障碍，安全门动作按事故处理。
锅炉PCV阀保护系统
PCV阀保护系统概述
PCV阀的排量一般设定为锅炉总蒸发量的10%。 PCV阀有AUTO/手动/OFF三种操作方式，AUTO为逻辑控制，即根据压 力的变化进行开启和关闭，手动即运行人员硬手操，而OFF就是闭锁 PCV动作。
锅炉PCV阀保护系统
任何形式的锅炉均应有安全门保护装置，当运行中发 生主蒸汽超压情况时，安全门自动打开，对空排气， 保护设备安全。在大型锅炉中过热器和再热器都有装 设安全门。
锅炉PCV阀保护系统
PCV阀保护系统概述
PCV阀主要功能是为了消除锅炉运行时压力波动引 起安全阀动作，在安全门动作之前开启，排出多余 的蒸汽，以保证锅炉在规定的压力下正常运行。 过热器出口PCV阀的作用（1）泄压、保护过热器。 (2)防止超压。(3)在过热器出口处设置PCV阀，在锅 炉弹簧式安全阀开启前开启泄压，能减少弹簧安全 阀的开启次数，保证安全阀的安全。
锅炉PCV阀保护系统
PCV保护系统的维护
控制箱
PC V 阀 操 作 台 接 线 图
锅炉PCV阀保护系统
PCV保护系统的维护
• 螺钉A调节PCV阀起座值。逆时针旋转螺钉起座值升高， 顺时针旋动螺钉起座值降低。 • 低压开关指示灯E在调整排气量时使用。当压力增加 时E灯亮，指示低压开关D启动：E灯熄灭时指示的压 力即为PCV的回座值。 • 螺钉B调节PCV阀回座值，并设定PCV阀的排气量。逆 时针转动螺钉回座值升高，缩短排气时间；顺时针转 动螺钉回座值降低，延长排气时间。 • 对继电器校验 • 线路绝缘检测 • 日常巡检
锅炉PCV阀保护系统
谢
谢
！
锅炉PCV阀保护系统
PCV工作原理
PCV工作原理PCV（Positive Crankcase Ventilation）是一种用于汽车发动机的排气系统，它的作用是将发动机内部产生的有害气体排出，并将新鲜空气引入发动机内部，以保持发动机的正常运行和减少污染物的排放。
下面将详细介绍PCV工作原理。
1. PCV系统的组成PCV系统由以下几个主要部分组成：- PCV阀：位于发动机上的一个小型阀门，用于控制正常的气体流动。
- 油气回流管：将发动机内部产生的有害气体引导到PCV阀。
- 进气歧管：将新鲜空气引入发动机内部，与油气回流管连接。
- 油气分离器：用于分离油气混合物，并将油分离出来，只允许气体进入进气歧管。
2. PCV工作原理PCV系统的工作原理如下：- 发动机内部产生的有害气体（包括燃烧产生的废气和机油蒸汽）通过油气回流管进入PCV阀。
- PCV阀根据发动机负压的变化，控制气体的流动方向。
当发动机负压较高时，PCV阀打开，允许气体从发动机进入进气歧管。
而当发动机负压较低时，PCV阀关闭，阻止气体的逆流。
- 进气歧管中的新鲜空气与从油气回流管进入的有害气体混合，然后进入发动机燃烧室进行燃烧。
- 油气分离器的作用是将油分离出来，只允许气体进入进气歧管。
这样可以防止油进入发动机燃烧室，减少油的消耗和排放。
3. PCV系统的作用PCV系统的作用主要有以下几个方面：- 排除有害气体：PCV系统可以将发动机内部产生的有害气体排出，包括废气和机油蒸汽。
这些有害气体如果不及时排出，会对发动机的正常运行产生影响，并增加排放的污染物。
- 保持发动机正常运行：PCV系统可以保持发动机内部的气压平衡，防止气体的堵塞和积聚，从而保证发动机的正常工作。
- 减少油耗和排放：PCV系统的油气分离器可以将油分离出来，只允许气体进入发动机燃烧室。
这样可以减少油的消耗和排放，提高燃油经济性。
4. 维护PCV系统为了保持PCV系统的正常工作，需要进行定期的维护和保养：- 检查PCV阀和油气回流管是否有堵塞或损坏，如有问题需要及时更换。

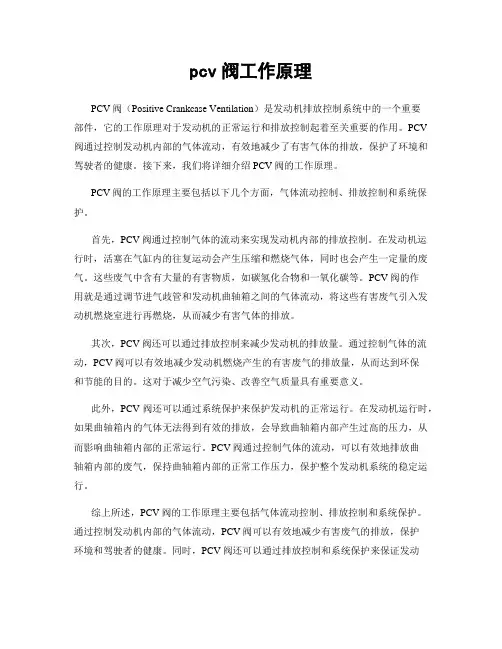

pcv阀工作原理
pcv阀工作原理PCV阀（Positive Crankcase Ventilation）是发动机排放控制系统中的一个重要部件，它的工作原理对于发动机的正常运行和排放控制起着至关重要的作用。
PCV 阀通过控制发动机内部的气体流动，有效地减少了有害气体的排放，保护了环境和驾驶者的健康。
接下来，我们将详细介绍PCV阀的工作原理。
PCV阀的工作原理主要包括以下几个方面，气体流动控制、排放控制和系统保护。
首先，PCV阀通过控制气体的流动来实现发动机内部的排放控制。
在发动机运行时，活塞在气缸内的往复运动会产生压缩和燃烧气体，同时也会产生一定量的废气。
这些废气中含有大量的有害物质，如碳氢化合物和一氧化碳等。
PCV阀的作用就是通过调节进气歧管和发动机曲轴箱之间的气体流动，将这些有害废气引入发动机燃烧室进行再燃烧，从而减少有害气体的排放。
其次，PCV阀还可以通过排放控制来减少发动机的排放量。
通过控制气体的流动，PCV阀可以有效地减少发动机燃烧产生的有害废气的排放量，从而达到环保和节能的目的。
这对于减少空气污染、改善空气质量具有重要意义。
此外，PCV阀还可以通过系统保护来保护发动机的正常运行。
在发动机运行时，如果曲轴箱内的气体无法得到有效的排放，会导致曲轴箱内部产生过高的压力，从而影响曲轴箱内部的正常运行。
PCV阀通过控制气体的流动，可以有效地排放曲轴箱内部的废气，保持曲轴箱内部的正常工作压力，保护整个发动机系统的稳定运行。
综上所述，PCV阀的工作原理主要包括气体流动控制、排放控制和系统保护。
通过控制发动机内部的气体流动，PCV阀可以有效地减少有害废气的排放，保护环境和驾驶者的健康。
同时，PCV阀还可以通过排放控制和系统保护来保证发动机的正常运行。
因此，PCV阀作为发动机排放控制系统中的重要部件，对于发动机的正常运行和排放控制起着至关重要的作用。
锅炉pcv阀控制简介课件ppt
#5PCV对波尔登管进行校验
❖ 气源，压力取样应做好保温防冻措施
在大型锅炉中过热器和再热器都应装设安全门。
二、 PCV阀安装位置与系统组成 在大型锅炉中过热器和再热器都应装设安全门。
PCV阀主要功能是为了消除锅炉运行时压力波动引起安全阀动作，在安全门动作之前开启，排出多余的蒸汽，以保证锅炉在规定的压 力下正常运行，从而保护安全门，同时减少安全门的动作次数，延长安全阀的使用寿命 。
• 至光字牌报警用 • 至CTM 信号显示 • 至水位保护 延时闭锁水位高停炉和禁开事故
放水门
五、我厂PCV保护系统差异
❖ #3、#4、#6PCV只有气体传动装置 ❖ 二期PCV控制和保护逻辑由DCS实现 ❖ 二期控制回路电压220VAC，位返信号为24VDC ❖ #6PCV由CTM控制，保护逻辑与#5相同 ❖ 定值不同
一、PCV阀保护系统概述 8MPa 开PCV阀
即为PCV的回座值。
≤19.
• 螺钉B调节PCV阀回座值，并设定PCV阀的排气量。逆
P力C下V正阀常主运要行功，能从是而为保了护消安除全锅门炉，运时同行时时针减压转少力安波动全动门引螺的起钉动安作全回次阀数动座，作值延，长在升安安全全高阀门，的动使作缩用之寿前短命开排启。，气排出时多间余的；蒸汽顺，时以保针证锅转炉在规定的压
顺时针转动螺钉回座值降低，延长排气时间。
PCV阀主要功能是为了消除锅炉运行时压力波动引起安全阀动作，在安全门动作之前开启，排出多余的蒸汽，以保证锅炉在规定的压 力下正常运行，从而保护安全门，同时减少安全门的动作次数，延长安全阀的使用寿命 。
二、 PCV阀安装位置与系统组成 A ：高压调节螺栓 B ：低压调节螺栓 C ：高压开关 D ：低压开关 E ：低压开关指示灯 一个安装传动器的分线盒
pcv阀工作原理
pcv阀工作原理
PCV阀是指正压简易检查阀，工作原理是根据压力差来控制气体或液体的流动。
它主要由阀体、阀芯和弹簧组成。
当系统中的压力差超过PCV阀设定的阈值时，阀芯会被弹簧推动，从而打开阀门，允许气体或液体通过。
当系统中的压力差低于设定阈值时，弹簧会将阀芯关闭，避免气体或液体的流动。
PCV阀通常用于汽车发动机的进气系统中。
当发动机怠速或轻负荷运行时，进气系统容易产生真空，这会导致某些不完全燃烧的废气倒流进入进气歧管。
PCV阀的作用就是在这种情况下打开，允许废气倒流到发动机进行再燃烧，从而减少有害气体的排放。
此外，PCV阀还可以防止进气系统发生过度增压，减少气体泄漏和燃料蒸发。
它能够确保系统的正常工作，并提高发动机的效率和可靠性。
综上所述，PCV阀的工作原理是基于压力差进行控制，通过开启或关闭阀门来调节气体或液体的流动，从而保证系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCV阀产品介绍Introduction曲阜天博汽车零部件制造有限公司QUFU TEMB AUTO PARTS MANUFACTURING CO.,LTDP C VPDF 文件使用 "pdfFactory Pro" 试用版本创建 纲要 summaryprinciple1.汽车排放物介绍 Automotive emission overview 2.PCV系统介绍 pcv system introduction 3.PCV阀安装和用途 installation and purpose 4.天博公司PCV阀概述 TEMB PCV overview 5.PCV阀结构和工作原理 Structure and workingwhen installing and using PCV valve6.PCV阀工作状况 working situation 7.PCV阀设计研发 R&D 8.PCV阀试验设备 test equipments 9.PCV阀生产设备 production equipments 10.PCV阀在安装使用过程注意事项 attention notes2PDF 文件使用 "pdfFactory Pro" 试用版本创建 汽车排放物介绍 Automobile Emission overviewCO Carbon MonoxideNox nitrogen oxide60% 99%HC HydrocarbonXSx99% 1% 20%20% 1%排气管 Exhaust pipe曲轴箱 Crankcase油箱等 Gasoline Box水蒸汽 Vapour气体酸 Gas acide3碳灰 Carbon dustPDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ PCV系统介绍 PCV System overview一.术语 PCV—————— Positive Crankplunger Ventilation 曲轴箱强制通风 PCV SYSTEM—— 曲轴箱强制通风系统 PCV VALVE —— 曲轴箱强制通风阀 二.PCV system composing 系统构成 空气滤清器 、PCV阀 、曲轴箱 、连接软管 、 进气歧 管构成。
Air cleaner, PCV valve , crankcase( or , ventilation hose to valve-chamber cover),connecting tube, intake manifold.4PDF 文件使用 "pdfFactory Pro" 试用版本创建 PCV系统介绍 PCV System overview三.系统工作原理 working principle 利用曲轴箱和进气歧管的压差，将曲轴箱内的窜气 经PCV阀和 连接软管导入进气歧管，进入燃烧室燃烧。
Uses the Pressure differential between the Crankcase and intake manifold , attracting the Gas blow-by in crankcase flow into the combustion chamber through the intake manifold and hose . (Gas blow-by gathering and combusting cycle)软管进气歧管 进气歧管 进气软管 进气软管 PCV阀罩盖 PCV阀连接软管 罩盖PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ PCV阀安装和用途 installation and application一.PCV阀安装方式 Way of installation 1.安装在罩盖和进气歧管连接软管中间 installed middle of hose (connecting engine cover and intake manifold ) 2.安装在发动机罩盖上 installed at engine cover 3.安装在进气歧管上 installed at intake manifold 4.安装在气门室罩盖上 installed at valve chamber cover安装方向有水平安装、垂直安装和倾斜安装。
后两种方式保证入气口在下部。
installation directions are: Horizontal、vertical、acclivitous , The two latter assure that air port is underside二.PCV阀的作用 Purpose of PCV valve 1.调压作用，控制曲轴箱压力在一定范围内 control crankcase pressure under defined range. 2.配合油气分离器，控制流经油气分离器的窜气流量，使油气分离效果满足 要求，机油消耗正常。
Make the motor oil natural 3.单向阀作用，防止气体反向进入曲轴箱 prevent the back fire enter into crankcase when reversing back fire happen. 6PDF 文件使用 "pdfFactory Pro" 试用版本创建 天博公司PCV阀概述 TEMB PCV Overview一.天博公司已经开发了两个种类，二十多个品种的 PCV阀和单向阀,为上海通用，通用五菱，奇瑞等多 家主机厂配套。
TEMB have developed 2 series, more than 20 items .TEMB supply products for many clients。
柱塞式 Plunger style膜片式 Diaphragm style7PDF 文件使用 "pdfFactory Pro" 试用版本创建 駿 天博公司PCV阀和单向阀TEMB PCV and CHECK VALVE Overview8PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ PCV阀结构和工作原理 Structure and working principle柱塞式 Plunger style窜气pcv阀两侧压差推动柱塞运动，调节过流间隙的 大小，从而控制通过pcv阀的气流量。
Pressure differential push the plunger move and adjust the flow gap , then control air flow volume that going through the PCV valve. 9PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ PCV阀结构和工作原理 Structure and working principle膜片式 diaphragm styleGas Blow-by 窜气膜片感应其两侧压差，膜片的张角大小控制气流量的大 小，有些含有加热装置。
Diaphragm sensing the pressure differential , its flare angle control the air flow volume , some types includes heating device.10PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ 设计研发-人员 R-D team主任工程师 1人 chief engineer 1 副主任工程师1人 vicevice-chief engineer 1主管工程师 2人 director engineer 2主管技术员2人 director technicians 211PDF 文件使用 "pdfFactory Pro" 试用版本创建 设计研发-设计原则 R&D-design principle一.设计依据design basis： 1.客户提供的相关资料和图纸，标准，试验规范；1.the related materials and drawings, standards, technical specification 2.TEMB/JS-004曲轴箱通风阀（PCV阀）技术条件。
2.TEMB/JS-004 PCV valve technical conditions 二.产品流量参数设计依据：1.产品图纸 2.样件 3.活塞漏气量 4.PCV系统管路。
二.Design basis of the products flow character 1.product drawing 2.sample 3.piston air leakage 4.PCV system pipe 三.弹簧阀芯设计计算：理论和实际想结合的方式。
Spring plunger design calculation 1.首先根据流量计算有效节流通道面积。
1.firstly,calculate the effective throttling passage according to the flow. 2.弹簧设计：和阀芯配合，刚度较小，控制阀芯位移大小，灵敏的改变节流面积； Spring design: comply with the plunger its the rigidity is small .It comply s with the plunger and control the moving of the plunger then change the throttling flow area sensitively. 3.阀芯设计：根据计算出来的节流通道面积和弹簧刚度设计计算阀芯外型轮廓线。
Design of the plunger: according to the calculated throttling passage area and spring rigidity, figure the plunger exterior generatrix. 四. 系统最终效果：使发动机曲轴箱压力小于零，且控制在一定范围内。
Final impact of PCV system: make the engine’s crankcase pressure lower than zero and can be controlled in certain range.12PDF 文件使用 "pdfFactory Pro" 试用版本创建 设计研发-活塞漏气量 R&D-piston leakage典型发动机活塞漏气量piston leakage of representative engine13PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ 设计研发-设计达到效果 R&D-the effect of design典型发动机曲轴箱压力图crankcase pressure picture of representative engine14PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ 主要试验设备 the main test equipments公司拥有完善全面的试验设备，能够进行产品的各种试验，满 足产品设计需要。
