结构光3D视觉原理
3d相机机器视觉检测原理
3d相机机器视觉检测原理
引言
机器视觉技术在工业自动化、智能交通、医疗影像等领域得到了广泛应用。3D相机是机器视觉技术中的重要工具，可以通过获取物体的三维信息，实现更精确的检测和测量。本文将介绍3D相机的原理和应用，深入探讨其在机器视觉检测中的作用。
第一章3D相机基本原理
1.1 3D相机概述
3D相机是一种先进的成像设备，它不同于传统二维相机只能捕捉物体表面的平面信息，而是能够获取物体三维信息的神器。通过激光、红外等技术，3D相机可以获取物体的深度信息，并将其转化为点云数据。这使得3D相机在众多领域具有广泛的应用价值。
1.2三角法测距原理
三角法是一种常用的测距方法。其原理是通过在不同位置拍摄同一物体，利用拍摄点之间角度和距离关系，计算物体到相机之间的距离。这种方法在实际应用中具有简单易懂、精度较高等优点。
1.3结构光原理
结构光是一种在3D扫描中广泛应用的方法。它通过投射特定结构图案（如条纹或格点）到物体表面，利用图案变形来计算物体表面的深度信息。结构光方法具有测量速度快、精度高等特点。
1.4飞行时间原理 飞行时间是另一种常用的测距原理。它通过测量激光从相机发射到物体表面并返回的时间，来计算物体到相机的距离。这种方法具有响应速度快、精度高等优点。
第二章3D相机应用领域
2.1工业自动化
在工业自动化领域，3D相机可以用于产品质量检测、零件尺寸测量等。通过获取物体的三维信息，3D相机可以实现对产品外观和尺寸的精确检测，从而提高生产效率和质量。
2.2智能交通
在智能交通领域，3D相机可以应用于车辆识别、车道偏离预警等。通过获取车辆的三维信息，3D相机可以实现对车辆类型、速度和位置等参数的准确获取，从而提高交通管理效率和安全性。
2.3医疗影像
在医疗影像领域，3D相机可以应用于手术导航、病灶检测等。通过获取患者身体部位或病灶的三维信息，医生可以更准确地进行手术规划和诊断。
结构光摄像头原理

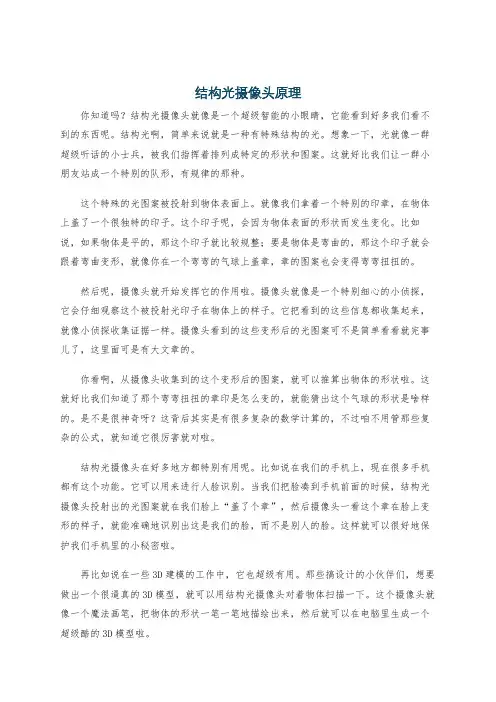

结构光摄像头原理
你知道吗？结构光摄像头就像是一个超级智能的小眼睛，它能看到好多我们看不到的东西呢。结构光啊，简单来说就是一种有特殊结构的光。想象一下，光就像一群超级听话的小士兵，被我们指挥着排列成特定的形状和图案。这就好比我们让一群小朋友站成一个特别的队形，有规律的那种。
这个特殊的光图案被投射到物体表面上。就像我们拿着一个特别的印章，在物体上盖了一个很独特的印子。这个印子呢，会因为物体表面的形状而发生变化。比如说，如果物体是平的，那这个印子就比较规整；要是物体是弯曲的，那这个印子就会跟着弯曲变形，就像你在一个弯弯的气球上盖章，章的图案也会变得弯弯扭扭的。
然后呢，摄像头就开始发挥它的作用啦。摄像头就像是一个特别细心的小侦探，它会仔细观察这个被投射光印子在物体上的样子。它把看到的这些信息都收集起来，就像小侦探收集证据一样。摄像头看到的这些变形后的光图案可不是简单看看就完事儿了，这里面可是有大文章的。
你看啊，从摄像头收集到的这个变形后的图案，就可以推算出物体的形状啦。这就好比我们知道了那个弯弯扭扭的章印是怎么变的，就能猜出这个气球的形状是啥样的。是不是很神奇呀？这背后其实是有很多复杂的数学计算的，不过咱不用管那些复杂的公式，就知道它很厉害就对啦。
结构光摄像头在好多地方都特别有用呢。比如说在我们的手机上，现在很多手机都有这个功能。它可以用来进行人脸识别。当我们把脸凑到手机前面的时候，结构光摄像头投射出的光图案就在我们脸上“盖了个章”，然后摄像头一看这个章在脸上变形的样子，就能准确地识别出这是我们的脸，而不是别人的脸。这样就可以很好地保护我们手机里的小秘密啦。
再比如说在一些3D建模的工作中，它也超级有用。那些搞设计的小伙伴们，想要做出一个很逼真的3D模型，就可以用结构光摄像头对着物体扫描一下。这个摄像头就像一个魔法画笔，把物体的形状一笔一笔地描绘出来，然后就可以在电脑里生成一个超级酷的3D模型啦。 而且啊，结构光摄像头在机器人领域也有很大的作用。机器人要是有了这个摄像头，就像有了一双特别厉害的眼睛。它可以更好地感知周围的环境，知道哪里有障碍物，哪里是可以走的路。就像一个小机器人在一个陌生的房间里探索，这个结构光摄像头就是它的小向导，告诉它这个房间里的东西都是啥形状的，它应该怎么避开危险。
3d扫描仪工作原理
3d扫描仪工作原理
3D扫描仪通过使用不同的技术和传感器来获取物体表面的几何形状和纹理信息。以下是其中两种常见的工作原理：
1. 结构光扫描：这种扫描技术使用一个激光器发射出由数以千计的结构化光线投射而出的光束。当这些光束照射到被扫描物体的表面上时，它们会以不同的角度和形状反射回扫描仪。根据反射回来的光线形成的图像，扫描仪可以计算出物体表面的形状和深度信息。这种方法的一个优势是可以在很短的时间内实现快速的扫描。然而，由于受到光线的散射和干扰，可能会对扫描结果产生一定的误差。
2. 飞行时间测量：这种扫描原理利用光的飞行时间来计算物体表面的形状。扫描仪通过发射一束激光脉冲，并记录从激光器发射到返回的脉冲所经历的时间。当激光束照射到物体表面并反射回来时，扫描仪可以测量出光的行进时间。通过计算光的速度和经过的时间，可以确定被扫描物体上各个点的距离。将大量的点数据组合在一起，就可以生成一个准确的3D模型。这种方法的一个优点是可以提供较高精度的扫描结果。然而，由于需要测量光的飞行时间，因此扫描速度较慢。
除了上述的两种主要工作原理外，还有一些其他的扫描技术，如激光雷达、立体视觉等。这些技术可以根据不同的应用需求选择使用。
3D成像原理探究
3D成像原理探究
一、3D成像原理简介
3D（Three-dimensional）成像技术是指通过其中一种方式，在平面上观察一个立体空间，使得观察者能够感知到该空间的深度和距离感。在计算机图形学、医学成像、虚拟现实等领域中，3D成像技术被广泛应用。下面将从物理、光学以及计算机技术角度分析3D成像的原理。
二、物理原理
1.线性退化原理
在真实的三维空间中，离观察者远近不同的物体在成像上表现出不同的大小和清晰度。这是因为远离观察者的物体将产生线性透视退化，使得它们的像变小变模糊。通过观察不同距离的物体在成像平面上的表现，可以使观察者感知到空间的深度。
2.视差原理
视差是通过两个眼睛观察同一个目标产生的效果。两个眼睛位于不同的位置，因此它们所看到的目标位置会有微小的偏移。大脑通过这种偏移量计算出目标与眼睛之间的距离，从而产生了深度感知。
三、光学原理
1.光学立体成像
采用光学方法进行3D成像时，通常会采用不同的观察角度获取物体的多张图像，然后通过计算机算法进行处理，生成带有深度信息的图像。这些图像可以使用特殊的3D眼镜或者3D显示设备观察，通过左右眼的分屏显示或者极化光的分离来实现观察者的深度感知。 2.雷达成像
雷达成像是一种利用电磁波进行3D测量的技术。雷达装置发射射频信号，当它们与物体相交时，部分信号将被反射回来。通过分析反射信号的时延、幅度和波形，可以计算出目标物体与雷达的距离和形状等信息，从而实现3D成像。
四、计算机技术
1.光线追踪
光线追踪是计算机图形学中一种用于模拟光线与物体交互的技术。通过跟踪光线在场景中的传播路径，可以计算出光线与物体表面的交点和相互作用，最终生成逼真的3D成像效果。
2.结构光成像
结构光成像是一种将物体投射结构光，利用相机观测物体变形后的光斑位置变化，从而计算出物体的三维形状的方法。该技术广泛应用于工业检测、虚拟现实、人机交互等领域。
3.体积绘制
体积绘制是一种通过描述物体的体积信息进行3D成像的技术。通过对物体的密度、材质和光线传播进行数学建模，并利用计算机的计算能力进行模拟和渲染，可以生成具有深度感知的3D图像。
移相法结构光
移相法结构光
移相法结构光是一种三维成像技术，通过光学投影和计算机处理，可以快速获取物体的三维形状和位置信息。这种技术在工业制造、医学、艺术等领域都有广泛的应用。
一、移相法结构光技术的原理
移相法结构光技术的原理是利用光的投影和物体表面的反射，采集光的强度和相位信息，通过计算得出物体表面的三维形状信息。具体来说，移相法结构光技术包括以下几个步骤：
1. 选择光源：光源的选择非常重要，通常使用的是激光器或LED信号源。
2. 生成光斑：利用光源投影光斑到物体表面。
3. 捕获图像：利用相机捕获投影在物体表面上的光斑影像。
4. 计算相位：利用计算机分析光斑影像的像素亮度和位置，计算出光斑在物体表面上的相位信息。
5. 重建物体形状：通过相位信息，计算机可以重建出物体表面的三维形状信息。
二、移相法结构光技术的优缺点
移相法结构光技术的优点是可以快速、精确地获取物体的三维形状信息，并且不会对物体造成损伤。该技术应用广泛，从工业生产到医学和艺术领域，都有着重要的应用价值。
然而，移相法结构光技术也存在着一些不足之处。首先，由于需要投影光斑并捕获光斑影像，该技术对环境光的干扰非常敏感。其次，移相法结构光技术需要大量的计算资源，因此，会消耗较多的时间和计算能力。
三、移相法结构光技术的应用
移相法结构光技术已经被广泛应用到各个领域中。以下是一些典型的应用案例：
1. 工业生产：移相法结构光技术可用于三维检测物体表面的缺陷、变形、定位和质量等方面。例如，可以应用于汽车、船舶、航空等行业的生产中，以确保产品的质量和安全。
2. 医学：移相法结构光技术可以用于人体表面的三维成像，例如用于客观评价牙齿畸形，可用于矫正牙齿方面。它也可以用于皮肤疾病、瘢痕愈合等方面的研究。
3. 艺术：艺术家可以使用移相法结构光技术，将物体的形状和轮廓数字化，用于展览设计、游戏开发等方面。
四、结语
移相法结构光技术为我们提供了一个获取物体三维形状信息的高效、准确的方法。它已经应用于各种领域，带来了非常广泛的应用前景。未来，随着科技的不断推进和优化，移相法结构光技术将会得到更加广泛的应用和发展。
结构光解相位
结构光解相位
什么是结构光？
结构光是一种用于测量物体表面形状和纹理的技术。它通过投射具有特殊编码的光模式（通常是光栅或条纹）到物体表面上，并通过拍摄物体表面反射回来的光线，来计算出物体表面的形态和深度信息。
通过结构光，我们可以利用光的干涉原理来测量物体表面的相位变化，从而得到不同位置上物体的高程信息。这种技术被广泛应用于3D测量、机器视觉、工业检测等领域。
结构光解相位的原理
结构光解相位是结构光测量中的一种常用方法，它通过测量结构光模式在物体表面的相位变化来获得物体的高程信息。具体来说，结构光解相位的原理基于以下几个步骤：
1. 结构光投射：首先，在结构光测量系统中，我们需要使用一个具有特殊编码的光源（如激光器）来产生结构光，常见的结构光模式包括光栅、条纹等。这些结构光模式通过透镜或投影仪投射到物体表面上。
2. 光线反射：被投射到物体表面的结构光会发生反射、折射等变化，并返回到结构光测量系统中。
3. 干涉：在接收到反射回来的结构光后，结构光测量系统会将原始结构光与反射光进行干涉。干涉是由于光的波动性和相位差引起的，这种相位差可以用于计算物体表面的高程信息。
4. 相位解算：结构光测量系统利用干涉产生的相位差来计算物体表面的相位分布。相位差的计算通常使用相位解缠算法，如Fourier变换法、三步相移法等。
5. 高程计算：一旦获得了物体表面的相位分布，我们就可以利用相位与物体表面形状之间的关系，通过数学模型来计算物体表面的高程信息。
结构光解相位的应用
结构光解相位作为一种常用的测量技术，被广泛应用于各个领域，包括但不限于以下几个方面：
1. 三维建模：结构光测量可以精确地获取物体表面的形状、深度和纹理信息，通过将不同位置的测量数据合成，可以构建出物体的三维模型。这对于三维建模、虚拟现实、增强现实等应用十分重要。 2. 工业检测：结构光解相位可以用于工业产品的缺陷检测、尺寸测量等任务。通过测量物体表面的形状，可以检测出可能存在的缺陷、变形等问题。
3d扫描原理是什么
3d扫描原理是什么
3D扫描原理是通过使用激光或结构光等技术，将物体的表面进行多次扫描，并根据扫描得到的数据生成三维模型的过程。
在激光扫描中，激光器会发射出一束激光，然后通过扫描机构将激光束在物体表面上进行扫描。当激光束照射到物体表面时，它会发生反射、散射或被吸收，这取决于物体的材质和颜色。扫描仪会记录下激光束的位置和接收到的反射光。通过多次扫描，就可以获取到物体表面的大量数据。
在结构光扫描中，扫描仪会发射一系列光条或光斑，通过测量这些光条或光斑在物体表面产生的形变，再结合相机拍摄的图像，就可以计算出物体表面的三维坐标。这种方法常用于对人体或面部进行扫描。
无论是激光扫描还是结构光扫描，获取到的数据都是物体表面的离散点云数据。为了生成完整的三维模型，需要对这些数据进行处理和重建。常用的处理方法包括对点云进行滤波、配准和融合等操作，最终生成一个具有几何形状和纹理信息的真实感三维模型。
总结而言，3D扫描通过激光或结构光等技术，获取物体表面的离散点云数据，再通过处理和重建，生成完整的三维模型。这项技术在工业设计、文物保护、医学和建筑等领域有着广泛的应用。
结构光技术解析及应用
结构光技术解析及应用
作者：蔡赞赞
来源：《中国新通信》 2018年第11期
一、引言
多年来，手机摄像头一直都处于二维平面的发展，大家都专注于拍照效果，对焦速度的优化。随着苹果iphoneX 的发布，点爆了3D 摄像头的趋势，把手机摄像头从二维世界带入三维世界。结构光技术是一种获取三维图像的方法，其基本思想是通过向物体投射经过编码的光线，当基准光栅条纹投射到目标物表面时，物体表面凹凸不平，编码光线发生了畸变。通过计算光线中标志信息的位移量，或畸变量等计算因素，计算出所测物体的深度信息。三维深度信息的带入，使得手机摄像头的可玩性变得越来越高。手机的“人脸解锁”使手机变得更加智能，你只需要看手机一眼它就打开了；Animoji 也是一款有趣的应用，把整个人脸表情带入三维动画。3D 的摄像头的方案多种多样，包括TOF, 结构光，双目视觉等，结构光以其高精度/ 小尺寸的特点，更加有利于手机端的应用。本文主要介绍散斑结构光，编码结构光这两种手机端主流的结构光技术，其具体的器件组成及实现原理。
二、散斑结构光
激光散斑具有高度的随机性，而且随着距离的不同会出现不同的图案，在同一空间中任何两个地方的散斑图案都不相同。只要在空间中打上这样的结构光然后加以记忆就让整个空间都像是被做了标记，然后把一个物体放入这个空间后只需要从物体的散斑图案中特征点的位移量，通过三角测量法可计算出所测物体的深度信息。1、器件组成。散斑结构光的主要器件包括：VCSEL 激光器、DOE、接收芯片。VCSEL 全名为垂直共振腔表面放射激光(Vertical
CavitySurface Emitting Laser, VCSEL)，简称面射型激光，是一种垂直表面出光的新型激光器。DOE(Diffractive Optical Elements)是一个单一光学元件，可将入射光束分散成无数个光束再射出。利用衍射原理在元件表面制备一定深度的台阶（光栅），光束通过时产生不同的光程差。接收芯片是图片得以输出的关键，它通过接收光信号转化为电信号，将模拟信号转化成数字信号，最后由内部集成的图像处理算法得到压缩图像。
线结构光三维测量原理
线结构光三维测量原理
线结构光三维测量原理是一种常用的三维测量技术，它通过投射一组特殊的光线，形成一条条亮暗相间的线条，然后通过对这些线条的变形进行测量，从而得到被测物体的三维形状信息。该技术具有测量速度快、精度高、适用范围广等优点，被广泛应用于工业制造、医学影像、文化遗产保护等领域。
线结构光三维测量原理的基本思想是利用三角测量原理，通过测量光线在被测物体表面上的投影变形，计算出被测物体表面上各点的三维坐标。具体来说，该技术通常采用以下步骤进行：
1. 光源发射：将一束光线通过透镜或光纤束，聚焦成一条线状的光源。
2. 投射光线：将光源投射到被测物体表面上，形成一组亮暗相间的线条。
3. 感应光线：使用相机或其他光学传感器，对被测物体表面上的光线进行感应，记录下每条线条的位置和形状。
4. 计算三维坐标：通过对每条线条的位置和形状进行分析，计算出被测物体表面上各点的三维坐标。
线结构光三维测量技术的精度主要受到以下因素的影响：
1. 光源的稳定性：光源的稳定性直接影响到测量结果的准确性，因此需要选择稳定性好的光源。
2. 相机的分辨率：相机的分辨率越高，能够捕捉到的细节就越多，测量结果的精度也就越高。
3. 投射角度：投射角度的选择会影响到测量结果的精度和可靠性，需要根据被测物体的形状和特点进行合理的选择。
4. 被测物体表面的反射性质：被测物体表面的反射性质会影响到光线的反射和折射，从而影响到测量结果的准确性。
总的来说，线结构光三维测量技术是一种非常有用的三维测量技术，它具有测量速度快、精度高、适用范围广等优点，被广泛应用于工业制造、医学影像、文化遗产保护等领域。随着科技的不断发展，该技术的应用前景也将越来越广阔。
3d扫描工作原理
3D扫描的工作原理主要是通过使用3D扫描仪对物体进行照相测量，获取物体的三维信息，并重建出物体的三维模型。3D扫描仪可以通过不同的技术来实现这一目标，如结构光扫描、激光扫描、三坐标测量等。
结构光扫描原理是利用一种结合结构光技术、相位测量技术、3D视觉技术、复合三维非接触式测量技术。通过投射光线在物体表面并观察其产生的变化，可以获取物体的三维信息。
激光扫描原理则是利用激光器发出激光并照射到物体表面，通过测量光斑的位置和角度来获取物体的三维信息。
三坐标测量机则是一种利用三个互相垂直的运动轴建立起的一个直角坐标系，测头的一切运动都在这个坐标系中进行，测头的运动轨迹由测球中心来表示。测量时，把被测零件凡放在工作台上，测头与零件表面接触，三坐标测量机的检测系统可以随时给出测球中心点在坐标系中的精确位置。当测球沿着工件的几何型面移动时，就可以精确地计算出被测工件的几何尺寸、现状和位置公差等。
