电液伺服阀
电液伺服阀
——控制技术、机床、电子化
一 概述
电液伺服阀是电液伺服控制中的关键元件，它是一种接受模拟电信号后，相应输出调制的流量和压力的液压控制阀。电液伺服阀具有动态响应快、控制精度高、使用寿命长等优点，已广泛应用于航空、航天、舰船、冶金、化工等领域的电液伺服控制系统中。
二．发展过程
液压控制技术的历史最早可追溯到公元前240年，当时一位古埃及人发明了人类历史上第一个液压伺服系统——水钟。然而在随后漫长的历史阶段，液压控制技术一直裹足不前，直到18世纪末19世纪初，才有一些重大进展。在二战前夕，随着工业发展的需要，液压控制技术出现了突飞猛进地发展，许多早期的控制阀原理及专利均是这一时代的产物。如：Askania调节器公司及Askania-Werke发明及申请了射流管阀原理的专利。同样Foxboro发明了喷嘴挡板阀原理的专利。而德国Siemens公司发明了一种具有永磁马达及接收机械及电信号两种输入的双输入阀，并开创性地使用在航空领域。
在二战末期，伺服阀是用螺线管直接驱动阀芯运动的单级开环控制阀。然随着控制理论的成熟及军事应用的需要，伺服阀的研制和发展取得了巨大成就。 1946年，英国Tinsiey获得了两级阀的专利；Raytheon和Bell航空发明了带反馈的两级阀；MIT用力矩马达替代了螺线管使马达消耗的功率更小而线性度更好。1950年，W.C.Moog第一个发明了单喷嘴两级伺服阀。1953年至1955年间，T.H.Carson发明了机械反馈式两级伺服阀；W.C.Moog发明了双喷嘴两级伺服阀；Wolpin发明了干式力矩马达，消除了原来浸在油液内的力矩马达由油液污染带来的可靠性问题。 1957年R.Atchley利用Askania射流管原理研制了两级射流管伺服阀。并于1959年研制了三级电反馈伺服阀。
1959年2月国外某液压与气动杂志对当时的伺服阀情况作了12页的报道，显示了当时伺服阀蓬勃发展的状况。那时生产各种类型的伺服阀的制造商有 20多家。各生产厂家为了争夺伺服阀生产的霸权地位展开了激烈地竞争。回顾历史，可以看到最终取胜的几个厂家，大多数生产具有反馈及力矩马达的两级伺服阀。我们可以看到1960年的伺服阀已具有现代伺服阀的许多特点。如：第二级对第一级反馈形成闭环控制；采用干式力矩马达；前置级对功率级的压力恢复通常可达到50%；第一级的机械对称结构减小了温度、压力变化对零位的影响。同时，由早期的直动型开环控制阀发展变化而来的直动型两级闭环控制伺服阀也已出现。当时的伺服阀主要用于军事领域，随着太空时代的到来，伺服阀又被广泛用于航天领域，并研制出高可靠性的多余度伺服阀等尖端产品。
与此同时，随着伺服阀工业运用场合的不断扩大，某些生产厂家研制出了专门使用于工业场合的工业伺服阀。如Moog公司就在1963年推出了第一款专为工业场合使用的73系列伺服阀产品。随后，越来越多的专为工业用途研制的伺服阀出现了。它们具有如下的特征：较大的体积以方便制造；阀体采用铝材（需要时亦可采用钢材）；独立的第一级以方便调整及维修；主要使用在14MPa以下的低压场合；尽量形成系列化、标准化产品。然而Moog公司在德国的分公司却将其伺服阀的应用场合主要集中在高压场合，一般工作压力在21MPa，有的甚至到35MPa，这就使阀的设计专重于高压下的使用可靠性。而随着伺服阀在工业场合的广泛运用，各公司均推出了各自的适合工业场合用的比例阀。其特点为低成本，控制精度虽比不上伺服阀，但通过先进的控制技术和先进的电子装置以弥补其不足，使其性能和功效逼近伺服阀。1973年，Moog公司按工业使用的需要，把某些伺服阀转换成工业场合的比例阀标准接口。Bosch研制出了其标志性的射流管先导级及电反馈的平板型伺服阀。1974年，Moog公司推出了低成本、大流量的三级电反馈伺服阀。Vickers公司研制了压力补偿的KG 型比例阀。Rexroth、Bosch及其他公司研制了用两个线圈分别控制阀芯两方向运动的比例阀等等。
三 国内外的现状
1 市场情况
目前，国内生产伺服阀的厂家主要有：航空工业总公司第六O九研究所、航空工业总公司第六一八研究所、航空工业总公司秦峰机床厂、北京机床研究所、中国运载火箭技术研究院第十八研究所、上海航天控制工程研究所及中国船舶重工集团公司第七O四研究所。国外生产伺服阀的厂家主要有：美国 Moog公司、英国Dowty公司、美国Team公司、俄罗斯的“祖国”设计局、沃斯霍得工厂等，此外美国Park公司、EatonVickers公司、德国Bosch公司、Rexroth公司等亦有自己的伺服阀产品。
电液伺服阀一般按力矩马达型式分为动圈式和永磁式两种。传统的伺服阀大部分采用永磁式力矩马达，此类伺服阀还可分为喷嘴挡板式和射流式两大类。目前国内生产伺服阀的厂家大部分以喷嘴挡板式为主。生产射流管式伺服阀形成规模及系列的只有中国船舶重工集团公司第七O四研究所。国外情况亦类似，原专业生产射流管式伺服阀的厂家美国Abex公司也已被Park公司所吞并。然而，由于射流管式伺服阀具有抗污染性能好、高可靠性、高分辨率等特点。有些生产厂家也在研制或已推出自己的射流管式产品，如航空工业总公司第六O九研究所、中国运载火箭技术研究院第十八研究所、美国Moog公司及俄罗斯的有关厂家等。美国Moog公司还在2006年7月召开了产品推广会，推出了射流管式的D660系列产品，并认为该产品代表了今后伺服阀的发展趋势。
当前国内在研究、生产及使用伺服阀方面虽然形成了一定的规模。然而生产的产品主要用于航空、航天、舰船等军品领域，在民品市场占有率不大。同时由于各生产单位各自为战、缺少合作、力量分散，很不利于伺服阀的进一步发展，也无法形成强大的竞争力与国外产品进行竞争。现国外产品在国内市场占有率最大的为Moog公司，它的产品占据了国内绝大部分的民品市场。
2 研究现状
当前电液伺服阀的研究主要集中在结构及加工工艺的改进、材料的更替及测试方法的改变。
2.1在结构改进上，目前主要是利用冗余技术对伺服阀的结构进行改造。由于伺服阀是伺服系统的核心元件，伺服阀性能的优劣直接代表着伺服系统的水平。另外，从可靠性角度分析，伺服阀的可靠性是伺服系统中最重要的一环。由于伺服阀被污染是导致伺服阀失效的最主要原因。对此，国外的许多厂家对伺服阀结构作了改进，先后发展出了抗污染性较好的射流管式、偏导射流式伺服阀。而且，俄罗斯还在其研制的射流管式伺服阀阀芯两端设计了双冗余位置传感器，用来检测阀芯位置。一旦出现故障信号可立即切换备用伺服阀，大大提高了系统的可靠性，此种两余度技术已广泛的应用于航空行业。而且，美国的Moog公司和俄罗斯的沃斯霍得工厂均已研制出四余度的伺服机构用于航天行业。我国的航天系统有关单位早在90年代就已进行三余度等多余度伺服机构的研制，将伺服阀的力矩马达、反馈元件、滑阀副做成多套，发生故障可随时切换，保证系统的正常工作。此外多线圈结构、或在结构上带零位保护装置、外接式滤器等型式的伺服阀亦已在冶金、电力、塑料等行业得到了广泛的应用。
2.2在加工工艺的改进方面，采用新型的加工设备和工艺来提高伺服阀的加工精度及能力。如在阀芯阀套配磨方法上，上海交通大学、哈尔滨工业大学均研制出了智能化、全自动的配磨系统。特别是哈尔滨工业大学的配磨系统改变了传统的气动配磨的模式，采用液压油作为测量介质，更直接地反应了所测滑阀副的实际情况，提高了测量结果的准确性与精度。在力矩马达的焊接方面中船重工第704研究所与德国知名厂家合作控制工程网版权所有，采用了世界最先进的焊接工艺取得了良好的效果。另外，哈尔滨工业大学还研制出智能化的伺服阀力矩马达弹性元件测量装置。解决了原有手动测量法中存在的测量精度低、操作复杂、效率低等问题。对弹性元件能高效完成刚度测量、得到完整的测量曲线，且不重复性测量误差不大于1%。
2.3在材料的更替上方面。除了对某些零件采用了强度、弹性、硬度等机械性能更优越的材料外。还对特别用途的伺服阀采用了特殊的材料。如德国有关公司用红宝石材料制作喷嘴档板，防止因气馈造成档板和喷嘴的损伤，而降低动静态性能，使工作寿命缩短。机械反馈杆头部的小球也用红宝石制作，防止小球和阀芯小槽之间的磨损，使阀失控，并产生尖叫。航空六O九所、中船重工第七O四研究所等单位均采用新材料研制了能以航空煤油、柴油为介质的耐腐蚀伺服阀。此外对密封圈的材料也进行了更替，使伺服阀耐高压、耐腐蚀的性能得到提高。
2.4在测试方法改进方面，随着计算机技术的高速发展生产单位均采用计算机技术对伺服阀的静、动态性能进行测试与计算。某些单位还对如何提高测量精度，降低测量仪器本身的振动、热噪声和外界的高频干扰对测量结果的影响，作了深入的研究。如采用测频/测周法、寻优信号测试法、小波消噪法、正弦输入法及数字滤波等新技术对伺服阀测试设备及方法进行了研制和改进。
四 发展趋势
当前，新型电液伺服阀技术的发展趋势主要体现在新型结构的设计、新型材料的采用及电子化、数字化技术与液压技术的结合等几方面。
1 新型结构的设计
在20世纪90年代，国外研制直动型电液伺服阀获得了较大的成就。现形成系列产品的有Moog公司的D633、D634系列的直动阀、伊顿威格士（EatonVickers）公司的LFDC5V型、德国Bosch公司的NC10型、日本三菱及KYB株式会社合作开发的MK型阀及Moog公司与俄罗期沃斯霍得工厂合作研制的直动阀等。该类型的伺服阀去掉了一般伺服阀的前置级利用一个较大功率的力矩马达直接拖动阀芯，并由一个高精度的阀芯位移传感器作为反馈。该阀的最大特点是无前置级，提高了伺服阀的抗污染能力。同时由于去掉了许多难加工 。
零件，降低了加工成本，可广泛使用于工业伺服控制的场合。国内有些单位如中国运载火箭技术研究院第十八研究所、北京机床研究所、浙江工业大学等单位也研制出了相关产品的样机。特别是北京航空航天大学研制出转阀式直动型电液伺服阀。该伺服阀通过将普通伺服阀的滑阀滑动结构转变为滑阀的转动，并在阀芯与阀套上相应开了几个与轴向有一定倾角的斜槽。阀芯阀套相互转动时，斜槽相互开通或相互封闭，从而控制输出压力或流量。由于在工作时阀芯阀套是相互转动的，降低了阀工作时的摩擦阻力，同时污染物不容易在转动的滑阀内堆积，提高了抗污染性能。此外，Park公司开发了“音圈驱动(Voice Coil Drive)”技术（VCD），以及以此技术为基础开发的DFplus控制阀。所谓音圈驱动技术，顾名思义，即是类似于扬声器的一种驱动装置，其基本结构就是套在固定的圆柱形永久磁铁上的移动线圈，当信号电流输入线圈时，在电磁效应的作用下，线圈中产生与信号电流相对应的轴向作用力控制工程网版权所有，并驱动与线圈直接相连的阀芯运动，驱动力很大。线圈上内置了位移反馈传感器，因此，采用VCD驱动的DFplus阀本质上是以闭环方式进行控制的，线性度相当好。此外，由于 VCD驱动器的运动零件只是移动线圈，惯量极小，相对运动的零件之间也没有任何支承，DFplus阀的全部支承就是阀芯和阀体间的配合面，大大减小了摩擦这一非线性因素对控制品质的影响。综合上述的技术特点，配合内置的数字控制模块，使DFplus阀的控制性能佳，尤其在频率响应方面更是优越，可达 400Hz。从发展趋势来看，新型直动型电液伺服阀在某些行业有替代传统伺服阀特别是喷嘴挡板式伺服阀的趋向，但它的最大问题在于体积大、重量重，只适用于对场地要求较低的工业伺服控制场合。如能减轻其重量、减小其体积，在航空、航天等军工行业亦具有极大的发展潜力。
射流管电液伺服阀-最新国标
1 射流管电液伺服阀
1 范围
本标准规定了射流管电液伺服阀（以下简称伺服阀）的定义、术语、分类、基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于以液压油为介质的各类射流管流量控制电液伺服阀。其他类型射流管电液伺服阀亦可参照本标准。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191 包装储运图示标志 GJB 145 防护包装规范 GB/T 17446-1998 液压传动系统及元件 术语（idt ISO 5598:1985） GB/T 17487 四油口和五油口液压伺服阀 安装面（GB/T 17487-1998，idt ISO 10372：1992） GJB 420B 航空工作液固体污染度分级 GJB 150.9A-2009 军用装备实验室环境试验方法 第9部分：湿热试验 GJB 150.16A-2009 军用装备实验室环境试验方法 第16部分：振动试验 GJB 150.18A-2009 军用装备实验室环境试验方法 第18部分：冲击试验 GJB 150.10A-2009 军用装备实验室环境试验方法 第10部分：霉菌试验 GJB 150.11A-2009 军用装备实验室环境试验方法 第11部分：盐雾试验 GJB 151 军用设备和分系统电磁发射和敏感度要求与测量 GJB 4000-2000 舰船通用规范 GJB 3370A 飞机电液流量伺服阀通用规范 HB 6167.24 民用飞机机载设备环境条件和试验方法 第24部分：雷电感应瞬态敏感度试验 HB/Z4 O型密封圈及密封结构的设计要求
3 术语、定义、符号和单位
3.1 定义 GB/T 17446-1998确定的及下列术语和定义适用于本标准。 3.1.1 射流管电液伺服阀 jet-pipe electro-hydraulic servo-valve 前置放大级为射流管的电液伺服阀。 3.1.2 压力增益 pressure gain 控制流量为零时，负载压降对输入电流的变化率（见图1）。
高频响电液伺服阀与比例阀在航空自动化系统中的应用研究
高频响电液伺服阀与比例阀在航空自动化系统中的应用研究
航空自动化系统是现代航空领域中的重要组成部分，它在提高飞行安全、降低飞行员负担以及优化飞行性能等方面起着至关重要的作用。在航空自动化系统中，高频响电液伺服阀和比例阀作为重要的控制元件，具有广泛的应用前景。本文将对高频响电液伺服阀和比例阀在航空自动化系统中的应用研究进行探讨。
一、高频响电液伺服阀在航空自动化系统中的应用
1. 高频响电液伺服阀原理简介
高频响电液伺服阀是一种具有快速响应和高精度控制能力的液压控制元件。它通过调整液压系统中的油压和油流来控制执行机构的运动。高频响电液伺服阀采用先进的电液仿真技术，利用电脉冲控制的方式实现高频响的控制。这种技术使得响应速度更快，控制精度更高。
2. 高频响电液伺服阀在航空自动化系统中的应用
高频响电液伺服阀在航空自动化系统中可以应用于各种液压执行机构的控制，如飞机舵面操纵、起落架缩放、刹车等。其快速响应和高精度控制能力可以大大提升飞机的操纵性能和安全性能。
舵面操纵控制是飞机飞行过程中的重要环节。采用高频响电液伺服阀进行舵面操纵控制，可以实现快速准确的舵面响应，在飞行过程中确保飞机的稳定性和机动性。
起落架缩放是飞机起飞和降落过程中的关键操作。采用高频响电液伺服阀进行起落架缩放控制，可以实现快速平稳的起落架收放动作，确保飞机在起飞和降落过程中的安全性。 刹车控制是飞机地面行驶和刹车过程中的重要环节。采用高频响电液伺服阀进行刹车控制，可以实现快速准确的刹车响应，确保飞机在地面行驶和停止过程中的安全性。
二、比例阀在航空自动化系统中的应用
1. 比例阀原理简介
比例阀是一种根据输入信号的大小，按一定比例调整输出信号的阀门。在航空自动化系统中，比例阀起着控制油压和油流的作用，用来控制液压执行机构的位置、速度和力等参数。比例阀的输出信号可以由传感器、计算机或其他控制装置提供。
2. 比例阀在航空自动化系统中的应用
电液伺服阀的组成
- 1 - 电液伺服阀的组成
电液伺服阀是一种电动液压控制元件，由电磁铁、阀芯、阀体、弹簧等部件组成。其主要作用是将电信号转换成液压信号，实现对液压执行机构的控制。
电磁铁是电液伺服阀的主要驱动部件，其内部通过电流产生磁场来控制阀芯的运动。阀芯是电液伺服阀的核心部件，其运动决定了液压油流的通断和流量大小。阀体则是阀芯的容器，通过不同的通道连接液压油路，实现不同的控制功能。弹簧则是用来平衡阀芯和电磁铁之间的力量，维持阀芯的初始位置。
除了以上几个主要部件外，电液伺服阀还包括密封件、连杆、防护罩等辅助部件。密封件用于防止液压油泄漏，确保电液伺服阀的正常运行；连杆用于连接电磁铁和阀芯，保证其运动的同步性；防护罩则是用来保护电磁铁和阀体，防止外界环境对其造成损坏。
总的来说，电液伺服阀是由多个部件组成的高精度控制元件，其质量和性能的稳定性对于液压系统的正常运行有着至关重要的作用。

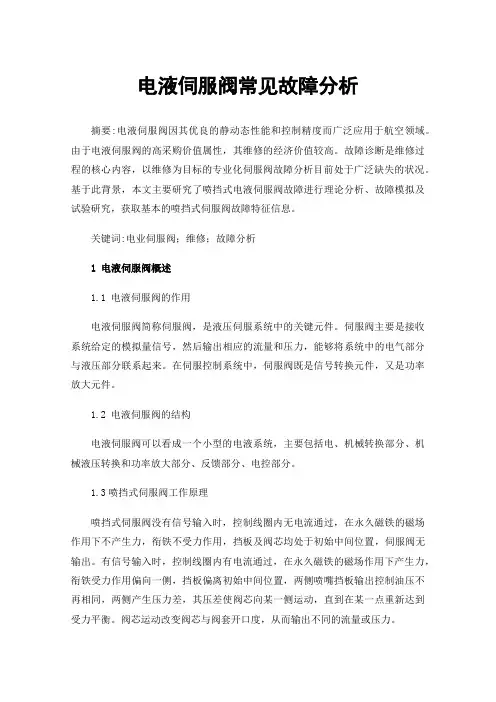

电液伺服阀常见故障分析
电液伺服阀常见故障分析
摘要:电液伺服阀因其优良的静动态性能和控制精度而广泛应用于航空领域。由于电液伺服阀的高采购价值属性，其维修的经济价值较高。故障诊断是维修过程的核心内容，以维修为目标的专业化伺服阀故障分析目前处于广泛缺失的状况。基于此背景，本文主要研究了喷挡式电液伺服阀故障进行理论分析、故障模拟及试验研究，获取基本的喷挡式伺服阀故障特征信息。
关键词:电业伺服阀；维修；故障分析
1 电液伺服阀概述
1.1 电液伺服阀的作用
电液伺服阀简称伺服阀，是液压伺服系统中的关键元件。伺服阀主要是接收系统给定的模拟量信号，然后输出相应的流量和压力，能够将系统中的电气部分与液压部分联系起来。在伺服控制系统中，伺服阀既是信号转换元件，又是功率放大元件。
1.2 电液伺服阀的结构
电液伺服阀可以看成一个小型的电液系统，主要包括电、机械转换部分、机械液压转换和功率放大部分、反馈部分、电控部分。
1.3喷挡式伺服阀工作原理
喷挡式伺服阀没有信号输入时，控制线圈内无电流通过，在永久磁铁的磁场作用下不产生力，衔铁不受力作用，挡板及阀芯均处于初始中间位置，伺服阀无输出。有信号输入时，控制线圈内有电流通过，在永久磁铁的磁场作用下产生力，衔铁受力作用偏向一侧，挡板偏离初始中间位置，两侧喷嘴挡板输出控制油压不再相同，两侧产生压力差，其压差使阀芯向某一侧运动，直到在某一点重新达到受力平衡。阀芯运动改变阀芯与阀套开口度，从而输出不同的流量或压力。 2 喷挡式伺服阀的常见故障为堵塞、磨损
2.1 堵塞故障模拟
根据统计，70%的伺服阀故障均是由液压油污染造成的，按照航空液压行业现行的油液污染度统一标准，是以油液中颗粒数的多少来确定油液污染度等级的，污染度等级越高，伺服阀出现堵塞的概率也会升高。本研究选取对颗粒敏感度最高的喷嘴作为控制变量，通过改变喷嘴口尺寸大小来模拟伺服阀堵塞故障。设定喷嘴口直径模拟喷嘴无堵塞、两侧喷嘴均堵死及单侧喷嘴堵死三种情况得到仿真结果。两侧喷嘴均堵死，伺服阀无流量输出，阀芯不动作；单侧喷嘴堵死，伺服阀输出单边流量，输出至最大值后不变，阀芯偏向一侧极限位置无法回中，即伺服阀出现“跑单边”现象。
电液伺服阀使用方法说明书
电液伺服阀使用方法说明书
使用方法说明书
一、产品概述
电液伺服阀是一种用于控制液压系统的装置，通过电流信号控制阀芯的运动，从而精确地调节液压系统的压力和流量。本说明书将详细介绍电液伺服阀的使用方法及相关注意事项。
二、安装
1.确认电源：确保电源电压与电液伺服阀的额定电压相符。
2.安装定位：将电液伺服阀安装在与液压系统相连的位置，并确保其位置固定稳定。
3.连接管路：根据液压系统的设计要求，正确连接电液伺服阀的进、出口管路。
4.接线操作：根据电液伺服阀的接线图，正确连接电源线和控制信号线。
三、调试
1.启动液压系统：确保液压系统的操作条件正常，启动系统并确保润滑液正常供给。
2.检查电液伺服阀：检查电液伺服阀的工作状态，确认其是否正常。 3.调节参数：通过液压系统的控制设备，调节电液伺服阀的参数，包括压力、流量等，以达到系统的要求。
4.试运行：在调试过程中，进行试运行以测试电液伺服阀的工作效果，并对其进行调整和优化。
四、使用注意事项
1.操作要求：在使用电液伺服阀时，请按照相应的操作要求进行操作，切勿过度使用或反复启动停止。
2.温度控制：请确保电液伺服阀工作环境的温度在允许范围内，并避免过高的温度对其产生影响。
3.保护措施：在长时间停用电液伺服阀时，请采取相应的保护措施，如加装防尘罩、定期保养等。
4.维护保养：定期检查电液伺服阀的工作状态，及时清洁阀体和阀芯，并检查相关零部件是否磨损或需要更换。
五、故障排除
在使用过程中，若出现以下情况，请检查并排除故障：
1.阀芯无法运动或运动不灵敏：请检查电源电压是否正常，电液伺服阀是否正常供电。
2.液压系统无法调节：请检查电液伺服阀的参数设置是否正确，液压系统的其他部件是否正常工作。
3.频繁泄漏：请检查电液伺服阀的密封件是否损坏，是否需要更换。 六、维修与保养
1.保养周期：请按照电液伺服阀的使用情况及使用环境，制定相应的保养周期和保养计划。

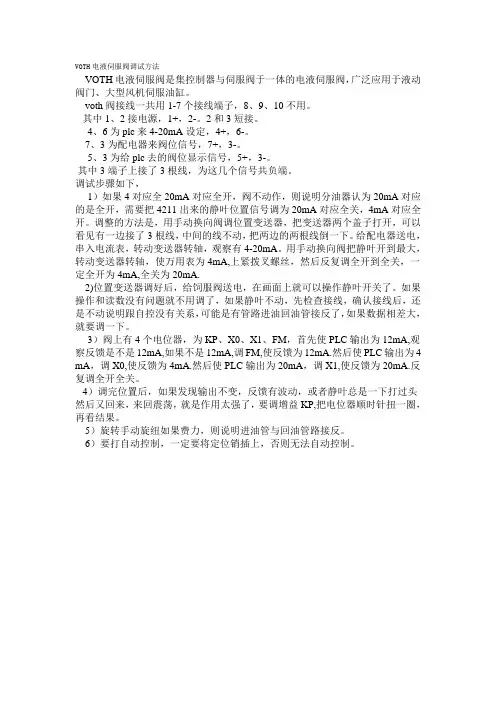

VOTH电液伺服阀调试方法
VOTH电液伺服阀调试方法
VOTH电液伺服阀是集控制器与伺服阀于一体的电液伺服阀，广泛应用于液动阀门、大型风机伺服油缸。
voth阀接线一共用1-7个接线端子，8、9、10不用。
其中1、2接电源，1+，2-。2和3短接。
4、6为plc来4-20mA设定，4+，6-。
7、3为配电器来阀位信号，7+，3-。
5、3为给plc去的阀位显示信号，5+，3-。
其中3端子上接了3根线，为这几个信号共负端。
调试步骤如下，
1）如果4对应全20mA对应全开，阀不动作，则说明分油器认为20mA对应的是全开，需要把4211出来的静叶位置信号调为20mA对应全关，4mA对应全开。调整的方法是，用手动换向阀调位置变送器，把变送器两个盖子打开，可以看见有一边接了3根线，中间的线不动，把两边的两根线倒一下。给配电器送电，串入电流表，转动变送器转轴，观察有4-20mA。用手动换向阀把静叶开到最大，转动变送器转轴，使万用表为4mA,上紧拨叉螺丝，然后反复调全开到全关，一定全开为4mA,全关为20mA.
2)位置变送器调好后，给饲服阀送电，在画面上就可以操作静叶开关了。如果操作和读数没有问题就不用调了，如果静叶不动，先检查接线，确认接线后，还是不动说明跟自控没有关系，可能是有管路进油回油管接反了，如果数据相差大，就要调一下。
3）阀上有4个电位器，为KP、X0、X1、FM，首先使PLC输出为12mA,观察反馈是不是12mA,如果不是12mA,调FM,使反馈为12mA.然后使PLC输出为4mA，调X0,使反馈为4mA.然后使PLC输出为20mA，调X1,使反馈为20mA.反复调全开全关。
4）调完位置后，如果发现输出不变，反馈有波动，或者静叶总是一下打过头然后又回来，来回震荡，就是作用太强了，要调增益KP,把电位器顺时针扭一圈，再看结果。
5）旋转手动旋纽如果费力，则说明进油管与回油管路接反。
电液伺服阀知识学习电液伺服阀组成电液伺服阀原理
电液伺服阀
电液伺服阀既是电液转换元件，又是功率放大元件，它能够把微小的电气信号转换成大功率的液压能（流量和压力）输出。它的性能的好坏对系统的影响专门大。因此，它是电液控制系统的核心和关键。为了能够正确设计和利用电液控制系统，必需掌握不同类型和性能的电液伺服阀。
伺服阀输入信号是由电气元件来完成的。电气元件在传输、运算和参量的转换等方面既快速又简便，而且能够把各类物理量转换成为电量。所以在自动控制系统中普遍利用电气装置作为电信号的比较、放大、反馈检测等元件；而液压元件具有体积小，结构紧凑、功率放大倍率高，线性度好，死区小，灵敏度高，动态性能好，响应速度快等长处，可作为电液转换功率放大的元件。因此，在一控制系统中常以电气为“神经”，以机械为“骨架”，以液压控制为“肌肉”最大限度地发挥机电、液的优势。
由于电液伺服阀的种类很多，但各类伺服阀的工作原理又大体相似，其分析研究的方式也大体相同，故今以常常利用的力反馈两级电液伺服阀和位置反馈的双级滑阀式伺服阀为重点，讨论它的大体方程、传递函数、方块图及其特性分析。其它伺服阀只介绍其工作原理，同时也介绍伺服阀的性能参数及其测试方式。
电液伺服阀的组成
电液伺服阀在电液控制系统中的地位如图27所示。电液伺服阀包括电力转换器、力位移转换器、前置级放大器和功率放大器等四部份。
3.1.1 电力转换器
包括力矩马达（转动）或力马达（直线运动），可把电气信号转换为力信号。
3.1.2 力位移转换器 包括钮簧、弹簧管或弹簧，可把力信号变成位移信号而输出。
3.1.3 前置级放大器
包括滑阀放大器、喷嘴挡板放大器、射流管放大器。
3.1.4 功率放大器——滑阀放大器
由功率放大器输出的液体流量则具有必然的压力，驱动执行元件进行工作。
图27 电液控制系统方块图
电液伺服阀的分类
电液伺服阀工作原理_电液伺服阀技术参数
电液伺服阀工作原理_电液伺服阀技术参数
嘿，朋友们！今天咱们来唠唠电液伺服阀这个超酷的玩意儿。你要是搞机械或者液压方面的工作，那肯定对它不陌生。要是不太了解呢，也没关系，听我一一道来，保证你会觉得这东西特别有趣。
先来说说电液伺服阀的工作原理吧。想象一下，电液伺服阀就像是一个超级智能的交通指挥官。它有两个主要的输入信号，一个是电信号，就好比是交通指挥中心发来的指令；另一个是液压油，这就像是路上的车辆。电信号一过来，就像指挥中心下达了特定的命令，比如说要让哪条路的车流量增大或者减小。这个电信号作用在电液伺服阀内部的电磁部分。
这电磁部分就像是一个魔法棒，它能把电信号转化为机械运动。你看啊，电磁力根据电信号的大小和方向，推动一个小阀芯或者挡板之类的部件。这就好比魔法棒一挥，小木偶就开始动起来了。这个小阀芯或者挡板的移动可不得了，它直接影响着液压油的流向和流量。就像交通指挥官改变了路口的信号灯和道路的通行规则，液压油就得按照新的规则流动。
液压油通过电液伺服阀内部精心设计的通道，这些通道就像城市里规划好的道路一样，有进有出。当阀芯或者挡板改变位置的时候，液压油通往不同的出口，从而驱动外部的液压执行机构，像液压缸或者液压马达。这就像车辆根据新的交通规则到达不同的目的地，去完成各种各样的工作，比如举起一个很重的物体或者转动一个大轮子。 再说说电液伺服阀的技术参数，这可都是它的“身份证”信息呢。其中一个重要的参数就是额定流量。这额定流量就像一个人的饭量一样，告诉我们这个电液伺服阀在正常工作情况下能够允许通过多少液压油。如果超过了这个额定流量，就好比一个人吃太多撑着了，电液伺服阀可能就会出问题，工作就不正常了。
还有一个参数叫响应频率。这个怎么理解呢？就好比一个运动员的反应速度。如果响应频率高，那就意味着电液伺服阀能够快速地根据电信号做出反应，就像一个反应超快的运动员，能迅速改变液压油的流动状态。相反，如果响应频率低，那就像一个反应迟钝的人，在需要快速动作的时候就跟不上节奏了。
电液伺服阀工作原理
汽轮机调速系统中的电液伺服阀工作原理：电液伺服阀是油动机的核心部件，靠它来接收电信号并控制进入油缸油流的多少。电液伺服阀安装在MSV，GV和ICV的阀门油动机上，RSV的油动机没有安装电液伺服阀。通过向油动机的油缸供应高压油而将蒸汽阀门打开，而通过其将油缸的高压油泄去并靠弹簧力将蒸汽阀门关闭。电液伺服阀是由电磁部分（永久磁铁、导磁体、衔铁、线圈），两级液压放大器（挡板、软管、喷嘴、油路、四通滑阀、反馈弹簧）和过滤器（可更换过滤器和内置过滤器）等组成，
如图
所示。衔铁与挡板通过软管连接在一起，挡板下部连有一个反馈弹簧，弹簧的另一端为一球头，嵌放在滑阀的凹槽内。永久磁铁和导磁体形成一个固定磁场，当线圈中没有电流通过时，导磁体和衔铁间4个气隙中的磁通都是一样的且方向是相同的，衔铁处于中间位置。当有控制电流通过线圈时，一组对角方向的气隙中的磁通增加，另一组对角方向的气隙中的磁通减小，于是衔铁就在磁力作用下克服弹簧的弹性反作用力而偏转一角度，并偏转到磁力所产生的转矩与弹性反作用力所产生的反转矩平衡时为止。同时挡板因随衔铁偏转而发生挠曲，改变了它与两个喷嘴间的间隙，一个间隙减小，一个间隙加大。高压油从供油口进入伺服阀并且引入到四通滑阀的两端下面，经过过滤器以及孔板后，一路流向喷嘴和挡板，并通向回油；另一路流到四通滑阀的两端端面以形成对四通滑阀的推力。当挡板挠曲，出现上述喷嘴与挡板的两个间隙不相等的情况时，两喷嘴后侧的压力就不相等，它们作用在滑阀的左右两端端面上，使滑阀向相应方向移动一段距离，压力油就通过四通滑阀的控制油口输向油缸或者使油缸的工作油通过滑阀的一个凸肩流出并通向回油。滑阀移动时，反馈弹簧下端球头跟着移动。在衔铁挡板组件上产生了一个转矩，使衔铁向相应方向偏转，并使挡板在两喷嘴间的偏移量减少，这就是反馈作用。反馈作用的后果就是使滑阀两端的差压减小。在接受一个正向电流指令信号时，这时滑阀的一个凸肩打开了EH油的供油口，油动机进油，蒸汽阀门打开，蒸汽阀门的LVDT输出的反馈信号增大，指令与反馈信号的偏差在不断减少，至伺服阀的开阀驱动指令也在不断减小，当伺服阀的输出指令与弹簧的反作用力平衡时，挡板回到中间位置，滑阀处于平衡状态，油动机此时停止进油，蒸汽阀门位置保持不变。电液伺服阀是有机械零偏的，而机械零偏是借助于滑阀一个端面上装设的一个机械偏置弹簧来实现的。其主要作用是当伺服阀失去控制信号或线圈损坏时，靠它的机械偏置使滑阀移动而打开泄油孔，使油动机油缸和回油相通，蒸汽阀门的弹簧力使油动机全关，确保机组安全。如果机械偏置为零或为正，伺服阀失电后，阀门关得很慢或者反开，必须更换伺服阀。
