分散剂用量如何确定
Ⅰ 分散剂的有效浓度：在乳胶漆体系中，每一种颜料和填料都需要一定量的分散剂分散，对于一种给定的分散剂，将有一个稳定体系的有效浓度范围。这个范围的最低点称为“流动点”，其意义是用水湿润的颜料或填料达到的流动状态所需要的分散剂浓度，既悬浮颜（填）料所必须的分散剂的最低用量。
分散剂的有效浓度范围的另一端是“聚集浓度值”（C—A值），是在非常苛刻的条件下使颜（填）料免于聚集和絮凝所必需的分散剂浓度。实际上，其测定条件可能比乳胶漆在包装桶中的环境对其稳定性的威胁更大。在乳胶漆体系中，颜（填）料所需的最佳分散剂浓度是在上述两个数值之间。
Ⅱ 测定分散剂用量的实验方法：测定乳胶漆体系中有效分散固体颜（填）料的分散剂需要量是通过一种有两个终点的滴定操作步骤进行的，这两个滴定终点分别是流动点和聚集浓度值。下面以PA—01分散剂为例来说明测定分散剂用量的实验方法。
先称取50g颜料或填料防入100ml烧杯中，加入足够量的水使其形成一种稠的、微潮湿的糊。
配制5%浓度的PA—01分散剂水溶液。把分散剂溶液通过滴定管一滴滴地加入到上述颜料糊中，同时不断搅拌混合，直到颜料糊刚好变成可以流动的颜料浆，以至于用调节刀划过颜料浆时，其后面不留下痕迹，这就是第一个滴定终点既流动点。记录下消耗的分散剂毫升数。把约1ml离子型增稠剂（如聚丙烯酸钠）放在黑色玻璃板上用玻璃棒搅拌颜料浆后，沾一滴颜料浆滴到增稠剂溶液上，用最小的剪切力混合之。倘若没有分散剂的充分保护，这种增稠剂溶液的离子浓度足以使颜料体系发生严重絮凝。如果絮凝发生，再向颜料浆中滴入更多的分散剂，搅拌混合后，再测定絮凝情况，重复上述步骤，直到样品不再有絮凝倾向为止。
当分散的颜料浆在大量离子浓度下完全不产生絮凝时，第二个终点就达到了，滴定过程结束。即得到总分散剂加入量（C—A值）。表2—17中列出了按上述方法测定的一些常用颜料和填料的分散剂需要量数据。
表2—17 常用颜料和填料的PA—01分散剂需要量
颜料名称 流动点，% C-A值，%
金红石型钛白粉
碳酸钙
滑石粉
硅酸铅 0.25—0.29
0.10—0.20
0.20—0.30
0.10—0.14 2.0—2.7
0.7—1.0
1.5—2.0
2.2—2.7 氧化锌
氧化铁红
镉黄 0.21—0.26
0.30—0.40
0.20—0.28 2.0—2.8
1.5—2.0
1.5—2.0
乳胶漆中可能包含各种颜料和填料，利用表2—17中的颜料和填料的流动点和C—A值数据，通过加和能很容易地计算出其混合物的分散剂需要量。或者，按配方的比率混合干颜料，直接测定混合物的最小和最大分散剂用量，也可获得混合颜料的分散剂需要量。
Ⅲ 实际的分散剂用量：用实验方法测定的C—A值，初步描述了某种颜（填）料在乳胶漆中需要的分散剂最大用量。实际上，为满足稳定性要求而必需的的分散剂量要低得多，C—A值的60%--70%作为分散剂实际用量即以足够。
对于一般的丙烯酸乳胶漆，PA—01（30%）的用量范围是C—A值的25%--35%作为分散剂用量的实验起点进行调整，以达到颜色、稳定性、耐水性等乳胶漆性能的要求。
Ⅳ 乳胶漆配方中分散剂用量的计算：PA—01分散剂用量的计算方法如表2—18所示。
表2—18 常用颜料和填料对PA—01（30%）分散剂的需要量
颜料名称 配方用量 C-A值，% PA-01固体含量，kg
金红石型钛白粉
锐钛型钛白粉
滑石粉
碳酸钙
240
10
100
110 2.7
3.5
2.0
1.0 6.48
0.35
2.00
1.10
总C-A值的PA-01用量
9.93
PA-01固体用量（一般取C-A值得30%）
9.93×30%＝2.98
实际PA-01（浓度30%）用量 2.98÷30%＝9.93
计算得到的9.93kg是30%PA-01分散剂分散上述颜（填）料体系的起始用量，倘若分散效果不理想，可把对C-A值的比率提高到35%，既9.93×35%＝3.84(kg)，3.84÷30%＝11.59(kg)，则再补加11.59－9.93＝1.66(kg)PA-01后观察效果，若有必要，可重复上述过程直到满意。
Ⅴ 国内外常用的水性涂料分散剂：表2-19和表2-20中分表列出了目前国内、外生产的水性涂料常用的分散剂。
表2-19 国内水性涂料常用分散剂举例
商品名称 组 成 制造厂家 离子类型 状态
主要用途及作用
六偏磷酸钠 (NaPO③)6 天津北塘化工厂等 聚电解质 白色粉状结晶物
用于合成树脂乳液等水性涂料中颜料的分散 三聚磷酸钠 武汉无机盐化工厂等 聚电解质 白色粉末或颗粒状
焦磷酸钠 长沙岳麓化工厂 聚电解质 白色粉状结晶
PD 磺酸钠的缩合物 青岛化工研究所 有活性基的高分子化合物 粉末
AMP 北京市化工研究院 液体
DA系 聚羧酸盐 北京市化工研究院 特种阴离子型 液体 对钛白粉、碳酸钙、滑石粉、立德粉、氧化铁等的分散效果好
SMB 苯乙烯顺酐丁醇半酯化物 江苏泰仓有机化工厂 低分子量的化合物 白色或淡黄色粉末 可用于各种颜料，对氧化锌等碱性颜料效果尤佳
SG-8001 聚丙烯酸酯共聚物的铵盐 化工部常州涂料化工研究院等 可用于钛白粉、碳酸钙、氧化铁系颜料、硫酸钡的分散
TD-01 聚丙烯酸钠盐 天津化工研究院 阴离子型 液体 对常用无机颜料有良好的分散效果
H-30A 聚丙烯酸酯盐 广东中山联合碳化公司 阴离子型 液体 对多种颜料有分散效果
表2-20 国外和中国台湾省水性涂料常用分散剂举例
商品名称 组 成 生产厂家 离子类型 状态
主要用途及作用
Tamol731 二聚异丁烯顺丁烯二酸钠 Rohm ＆ Hass 阴离子型 液体 多种颜料分散均有良好效果
SN-5040 聚羧酸钠 Henkel 阴离子型 液体 通用型水性涂料用分散剂 SN-5034 聚羧酸钠 Henkel 阴离子型 液体 对超细CaCO3有特效
Hydropalat
3040 聚丙烯酸钠 Henkel 阴离子型 液体 各种颜料分散、防沉效果良好
Dispex N40 羧酸聚合物 Allied Ｃolloids 阴离子型 液体 平光乳胶漆分散剂
Ｏrotan1124 丙烯酸共聚物 Rohm＆Hass 阴离子型 液体 通用型乳胶漆分散剂
ＢＹＫ－１８２ 高分子量嵌段共聚物 BYK Chemie 液体 水性涂料色浆，通用分散剂
ＢＹＫ－１９０ 高分子量嵌段共聚物 ＢＹＫＣhemie 液体 水性建筑涂料，无树脂色浆用分散剂
ＢＹＫ１５１ 多官能团聚合物烷氧基铵盐 BYKchemie 阴离子型 液体 改善颜料浓缩浆的颜色强度、展现性和流变性，减少沉淀
ＤＰ－５１２ 聚丙烯酸钠 德谦公司
（台湾省） 阴离子型 液体 乳胶漆用颜料分散、稳定、防沉。与非离子型分散剂共用，润湿、分散、防发花、浮色效果好。
ＤＰ－５１８ 聚丙烯酸铵 德慊公司
（台湾省） 阴离子型 液体 同ＤＰ－５１２但可使涂膜有更优异的耐水性。
分散剂
分散剂
介绍
分散剂是一种在分子内同时具有亲油性和亲水性两种相反性质的界面活性剂。可均一分散那些难于溶解于液体的无机，有机颜料的固体颗粒，同时也能防止固体颗粒的沉降和凝聚，形成安定悬浮液所需的药剂。
解释
工具书中的解释
促使物料颗粒均匀分散于介质中,形成稳定悬浮体的药剂。分散剂一般分为无机分散剂和有机分散剂两
大类。常用的无机分散剂有硅酸盐类(例如水玻璃)和碱金属磷酸盐类(例如三聚磷酸钠、六偏磷酸钠和焦磷酸钠等)。有机分散剂包括三乙基己基磷酸、十二烷基硫酸钠、甲基戊醇、纤维素衍生物、聚丙烯酰胺、古尔胶、脂肪酸聚乙二醇酯等。
学术文献中的解释
分散剂的定义是分散剂能降低分散体系中固体或液体粒子聚集的物质。在制备乳油和可湿性粉剂时加入分散剂和悬浮剂易于形成分散液和悬浮液，并且保持分散体系的相对稳定的功能。
化工词典中的解释
能提高和改善固体或液体物料分散性能的助剂。固体染料研磨时，加入分散剂，有助于颗粒粉碎并阻止已碎颗粒凝聚而保持分散体稳定。不溶于水的油性液体在高剪切力搅拌下，可分散成很小的液珠，停搅拌后，在界面张力的作用下很快分层，而加入分散剂后搅拌，则能形成稳定的乳浊液。其主要作用是降低液-液和固-液间的界面张力。因而分散剂也是表面活性剂。种类有阴离子型、阳离子型、非离子型、两性型和高分子型。阴离子型用得最多。
分散剂的选择
一个优良的分散剂应满足以下要求：
1、分散性能好，防止填料粒子之间相互聚集；
2、与树脂、填料有适当的相容性；热稳定性良好；
3、成型加工时的流动性好； 不引起颜色飘移； 4、不影响制品的性能； 无毒、价廉。
分散剂的用量一般为母料质量的 ５％
分散剂的种类
脂肪酸类、脂肪族酰胺类和酯类
硬脂酰胺与高级醇并用， 可改善润滑性和热稳定性， 用量（质量分数， 下同）０.３％-０.８％，还可作聚烯烃的滑爽剂； 己烯基双硬脂酰胺，也称乙撑基双硬脂酰胺（ＥＢＳ），是一种高熔点润滑剂，用量为０.５％～２％；硬脂酸单甘油酯（ＧＭＳ）， 三硬脂酸甘油酯（ＨＴＧ）；油酸酰用量 ０．２％～０.５％； 烃类石蜡固体， 熔点为 ５７～７０ ℃， 不溶于水， 溶于有机溶剂，树脂中的分散性、相容性、热稳定性均差， 用量一般在 ０.５％以下
实验三-苯乙烯悬浮聚合
实验三 苯乙烯悬浮聚合
悬浮聚合是制备合成树脂的重要方法之一。它是在较强烈的机械搅拌力作用下，借着分散剂的帮助，将溶有引发剂的单体分散在与单体不相溶的介质中（通常为水）所进行的悬浮聚合。因此，悬浮聚合体系一般由单体、引发剂、水、分散剂四种基本成分组成。
悬浮聚合实际上是单体小液滴内的本体聚合，聚合机理和本体聚合相似。它的优点是：1 .体系粘度低，聚合热溶液排除，聚合温度容易控制。2. 产品分子量较高，与本体聚合相似。3. 产品易分离清洗，后处理简单。其缺点是产品中含有少量的分散剂残留物，影响纯度。比较悬浮聚合的优缺点可知，这是一种极有实用价值的高分子合成工艺。
根据聚合物在单体中的溶解与否，悬浮聚合的产物可以分为透明和不透明两类。氯乙稀的聚合物不溶于其单体，产品是不透明的。苯乙烯、甲基丙烯酸甲酯的聚合物溶于其单体，产品都是透明的，这类聚合又叫珠状聚合。
悬浮聚合的反应机理和动力学与本体聚合基本相同，理论研究和工业应用所关心的是聚合过程中的成粒机理及分散剂和搅拌强度对成粒的影响。
一、目的要求
1. 了解悬浮聚合的原理以及配方中各组分的作用。
2. 了解悬浮聚合的工艺特点，掌握悬浮聚合的操作方法。
二、实验原理
苯乙烯是一种比较活泼的单体，容易进行聚合反应。在引发剂或热的作用下，可通过自由基的连锁反应生成聚合物。因此，在储存过程中，常常加入阻聚剂以防止自聚。苯乙烯的自由基不太活泼，因此，聚合过程中的副反应较少，不易发生链转移反应，支链较少。此外，苯乙烯单体是其聚合物的良溶剂，因此，聚合过程中的凝胶化现象不十分显著。在本体聚合或悬浮聚合中，仅当转化率达到50％~70％，略有自动加速的现象发生。所以，一般来说，聚合物的聚合速度比较缓慢。苯乙烯的聚合反应如下： nH2CCHAIBNH2CHCn
苯乙烯在水中的溶解度很小。将其倒入水中，体系分成两层。进行搅拌时，在剪切力作用下，单体分散成液滴。单体和水两种液体之间存在一定的界面张力，界面张力力图使液体保持球形。界面张力越大，保持成球形的能力就越大，所形成的液滴就越大。搅拌剪切力和界面张力对液滴成球能力的作用影响相反，构成动态平衡，使液滴达到一定的大小和分布。这种剪切力和液面张力形成的液滴在热力学上是不稳定的。当搅拌停止以后，液滴将凝聚变大，最后仍与水分层。另外当聚合反应达到一定的程度以后，单体液滴中溶有的聚合物使液滴表面发粘。这时候，如果两个液滴碰撞，往往容易粘结在一起。在这种情况下，搅拌反而促进粘结。为了避免这种情况发生，必须在聚合体系中加入一定量的分散剂。加有分散剂的悬浮聚合体系在一定的聚合程度时（如转化率20％～70％），如果停止搅拌，仍有粘结成块的危险。因此，在悬浮聚合的过程中，搅拌和分散剂是两个不可缺少 的工艺条件。
高效抗水分散剂
高效抗水分散剂
高效抗水分散剂
简介：
高效抗水分散剂是经改性的的聚羧酸铵盐分散剂，对水性涂料的有机的有机和无机颜料都有有益的分散效果，能改善涂抹的耐水性及调色性。
物理特性：外观：淡黄色透明液体
化学成分：聚羧酸铵盐
固体含量：25%~27%
pH
比
优点：
1）高效抗水分散剂其特殊的分子结构，具有优异的有机无机颜料的分散，能制得高粘度、低粘度的浆料；
2）高效抗水分散剂具有很好的润湿性能，对水性涂料的调色系统有很好的帮助；
3）高效抗水分散剂通过测试经干燥后变成水无法溶解的物质，因此它赋予涂料优异的耐水性。
推荐用量和使用方法：
用量通常为对颜填料总量的0.3%~1.0%（分散剂固体/颜填料固体），用户应根据使用情况调整。
用途：
水性涂料，各种陶瓷、其他有机颜料。
贮存条件：
贮存在干燥处，包装未打开，温度为0~35℃，贮存期为12个月。
中国新型涂料网值：9.0~10.0重：1.08~1.20g/mL离子性能：阴离子水分散性：可与水任意比例混溶
确定农药悬浮剂中分散剂、增稠剂的种类及用量

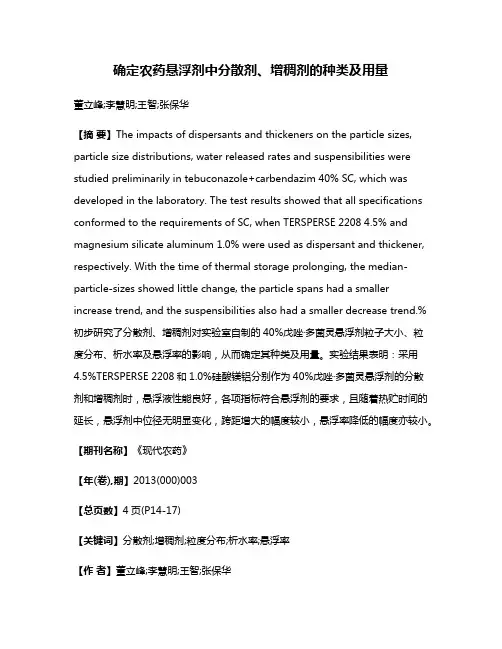

确定农药悬浮剂中分散剂、增稠剂的种类及用量
董立峰;李慧明;王智;张保华
【摘 要】The impacts of dispersants and thickeners on the particle sizes,
particle size distributions, water released rates and suspensibilities were
studied preliminarily in tebuconazole+carbendazim 40% SC, which was
developed in the laboratory. The test results showed that all specifications
conformed to the requirements of SC, when TERSPERSE 2208 4.5% and
magnesium silicate aluminum 1.0% were used as dispersant and thickener,
respectively. With the time of thermal storage prolonging, the median-particle-sizes showed little change, the particle spans had a smaller
increase trend, and the suspensibilities also had a smaller decrease trend.%
初步研究了分散剂、增稠剂对实验室自制的40%戊唑·多菌灵悬浮剂粒子大小、粒度分布、析水率及悬浮率的影响，从而确定其种类及用量。实验结果表明：采用4.5%TERSPERSE 2208和1.0%硅酸镁铝分别作为40%戊唑·多菌灵悬浮剂的分散剂和增稠剂时，悬浮液性能良好，各项指标符合悬浮剂的要求，且随着热贮时间的延长，悬浮剂中位径无明显变化，跨距增大的幅度较小，悬浮率降低的幅度亦较小。
气化药液配制

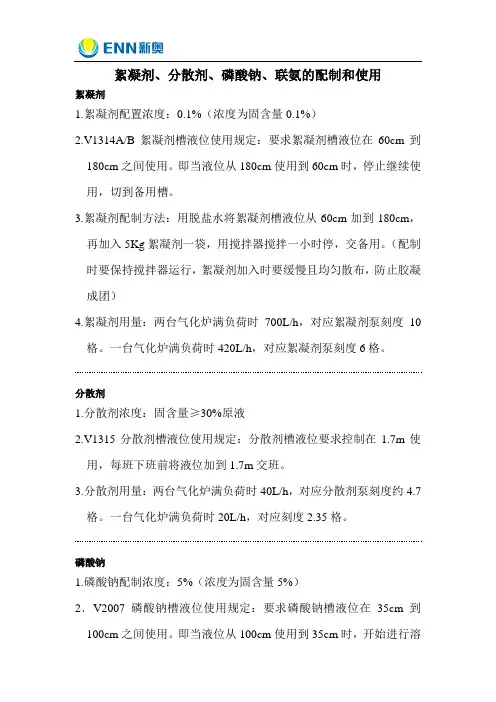

絮凝剂、分散剂、磷酸钠、联氨的配制和使用
絮凝剂
1.絮凝剂配置浓度：0.1%（浓度为固含量0.1%）
2.V1314A/B絮凝剂槽液位使用规定：要求絮凝剂槽液位在60cm到180cm之间使用。即当液位从180cm使用到60cm时，停止继续使用，切到备用槽。
3.絮凝剂配制方法：用脱盐水将絮凝剂槽液位从60cm加到180cm，再加入5Kg絮凝剂一袋，用搅拌器搅拌一小时停，交备用。（配制时要保持搅拌器运行，絮凝剂加入时要缓慢且均匀散布，防止胶凝成团）
4.絮凝剂用量：两台气化炉满负荷时700L/h，对应絮凝剂泵刻度10格。一台气化炉满负荷时420L/h，对应絮凝剂泵刻度6格。
分散剂
1.分散剂浓度：固含量≥30%原液
2.V1315分散剂槽液位使用规定：分散剂槽液位要求控制在1.7m使用，每班下班前将液位加到1.7m交班。
3.分散剂用量：两台气化炉满负荷时40L/h，对应分散剂泵刻度约4.7格。一台气化炉满负荷时20L/h，对应刻度2.35格。
磷酸钠
1.磷酸钠配制浓度：5%（浓度为固含量5%）
2．V2007磷酸钠槽液位使用规定：要求磷酸钠槽液位在35cm到100cm之间使用。即当液位从100cm使用到35cm时，开始进行溶
液配制。
3．磷酸钠配制方法：用脱盐水将磷酸钠槽液位从35cm加到100cm，再加入50Kg磷酸钠一袋，配制时搅拌器要保持运行，配制好后搅拌器继续运行1小时后停。
4．磷酸钠用量：
变换合成满负荷时：去E2001控制在24L/h，对应三联泵刻度6格
去E2004控制在11L/h，对应三联泵刻度27.5%
去E2005控制在14L/h，对应三联泵刻度35%
变换合成半负荷时：去E2001控制在12L/h，对应三联泵刻度3格
去E2004控制在5.5L/h，对应三联泵刻度14%
气相二氧化硅在水中的分散
气相二氧化硅在水中的分散
一、引言
气相二氧化硅（Silicon dioxide，SiO2）作为一种纳米材料，因其卓越的性能在众多领域得到广泛应用。在水性体系中，气相二氧化硅的分散成为关键问题。本文将探讨气相二氧化硅在水中的分散过程，以及如何提高其分散效果，以期为实际应用提供理论依据。
二、气相二氧化硅的特性
1.颗粒尺寸
气相二氧化硅颗粒尺寸一般在1-100nm范围内，具有较高的比表面积，可达到几百至几千平方米/克。
2.表面性质
气相二氧化硅表面含有大量的羟基（-OH），使其具有较高的亲水性。此外，其表面具有一定的活性，可与水分子发生相互作用。
3.亲水性
气相二氧化硅具有较高的亲水性，能够在水中形成稳定的悬浮液。然而，亲水性过强会导致颗粒间的相互作用增强，从而影响其在水中的分散。
三、气相二氧化硅在水中的分散过程
1.分散机理
气相二氧化硅在水中的分散主要依赖于以下机理：
（1）吸附作用：气相二氧化硅颗粒表面吸附水分子，形成水化层，降低颗粒间的相互作用。 （2）静电排斥：颗粒表面带电，产生静电排斥力，使颗粒保持分散状态。
（3）布朗运动：颗粒在水中受到分子碰撞的作用，产生布朗运动，使颗粒保持分散状态。
2.影响因素
（1）表面改性剂：选择合适的表面改性剂可改善气相二氧化硅颗粒的亲水性，降低颗粒间的相互作用。
（2）分散剂用量：适当增加分散剂用量，可提高颗粒间的分散稳定性。
（3）pH值：调整水溶液的pH值，可改变颗粒表面电荷，从而影响颗粒间的相互作用。
（4）超声波分散：采用超声波对气相二氧化硅进行分散，可有效降低颗粒团聚现象。
3.分散效果评估
评估气相二氧化硅在水中的分散效果，主要从以下几个方面进行：
（1）颗粒尺寸分布：采用激光粒度仪测定颗粒尺寸分布，评价分散效果。
（2）Zeta电位：测量颗粒表面的Zeta电位，评价颗粒间相互作用。
（3）悬浮稳定性：评估长时间内颗粒悬浮液的稳定性。
液体分散染料专用分散剂使用说明
液体超细纳米染料制备及HiLinDispers专用分散剂使用说明
目前市场使用的液体分散染料在长期储存过程中容易出现分层、底部结块现象,特别是底部结块后坚硬如石,无法通过简单搅拌恢复到均匀状态,染料粒径变粗,在染色或印花中上染率下降,通过添加HiLinDispers专用分散剂2%-8%,可以解决结块、分层问题,该专用分散剂也可用于超细纳米涂料色浆生产.
一、使用方法例如:
C.I.分散紫93滤饼 10%
C.I.分散橙44滤饼 40% 18.5%
C.I.分散蓝79滤饼 50%
HiLin专用分散剂 2%-8%
分散剂(MF:CNF=1:1，其它也可) 20%
水 余量
二、操作方法
按上述配比将物料（预留部分水,以便最后调整力份有预留空间）投入砂磨机常温砂磨,该复配分散剂体系对分散染料有极强的分散力,所以全流程不用加热，混合粉碎后检测调整色光，加入余量水调力份,用激光粒径仪检测粒径到0.1μm（100纳米）以下出料。也可酌量加入0.2-0.5%的增稠剂,即可得到稳定的液状分散黑染料(液黑).
三、检测：
1、储存稳定性试验：
将液黑取样100ml放入具塞离心管，50℃水浴恒温一小时，取出放入冰箱冷藏箱（0℃～5℃）保温一小时,热→冷循环三次，用离心机1500r/min离心1小时,取上、下层原液各2ml（操作：上层移液管吸2ml、中间的倒烧杯，下层吸移液管2ml）,加水稀释到50ml,另将上、中、下三层合并搅匀取2 ml，加水稀释到50ml,用纯涤纶布轧染、焙烘、还原清洗打样三块。用龙盛现工艺生产的液黑做同样操作。
2、防白底沾污性试验
用化学增稠剂2%，液黑4%，水余量调成色浆，刮涂涤纶织物表面，汽蒸或焙烘，脱糊、还原清洗，观察白底沾污情况。
四、评估：
1、新工艺上、下层有色深差别（L值或K/S值），但色相基本一致（a、b值），说明会有轻度分层，但上、中、下搅匀后颜色同标准品色光，且上、中（混合）、下都不会产生缺橙色光现象，加入更多用量HiLinDispers专用分散剂，可使分层现象消失。
分散剂的使用范文
分散剂的使用范文
分散剂是指能够使固体粒子在液体中均匀分散的添加剂。在许多工业领域中，如涂料、油墨、胶黏剂、陶瓷、化妆品、农药等，分散剂的使用非常普遍。下面将详细介绍分散剂的作用、分类、使用方法和注意事项。
一、分散剂的作用
1.将固体粒子分散到液体中，减小固体粒子之间的相互作用力，防止颗粒团聚和沉降；
2.提高液体的黏稠度和粘度，降低颗粒与颗粒、颗粒与液体之间的接触力；
3.提高颜料的遮盖力和色力，使颜料更好地润湿和分散在介质中；
4.减少液体粘度，提高流动性，便于涂料、胶黏剂等的制备和应用；
5.防止分散体在干燥或固化过程中团聚，保持分散系统的稳定性。
二、分散剂的分类
根据分散剂的性质和机理可分为以下几类：
1.表面活性剂：通过调整分散液体的界面张力和表面活性，使固体颗粒更容易分散在液体中。常用的表面活性剂有离子表面活性剂和非离子表面活性剂。
2.高分子分散剂：通过高分子链的吸附和包裹作用，阻碍颗粒间的相互作用，从而分散颗粒。常见的高分子分散剂有聚乙烯醇、聚丙烯酸酯、聚乙二醇等。 3.胶体分散剂：通过形成胶体颗粒，在液体中稳定分散固体颗粒。常见的胶体分散剂有胶体二氧化硅、胶体二氧化铝等。
4.沉淀剂：通过与固体颗粒表面产生化学反应，改变颗粒表面性质，使颗粒分散稳定。常见的沉淀剂有硝酸铵、硝酸镁等。
三、分散剂的使用方法
1.选择适合的分散剂：根据固体颗粒的性质选择相应的分散剂。不同分散剂对不同颗粒具有不同的适用性，需要根据实际情况进行选择。
2.确定分散剂用量：根据颗粒的类型、浓度、形状和分散剂性质等因素，确定适当的分散剂用量。一般来说，分散剂的用量越小越好，过多的使用会导致颜料的遮盖力降低。
3.使用适当的分散设备：根据颗粒的大小和性质，选择合适的搅拌设备进行分散。常见的设备有高剪切搅拌机、球磨机、超声波分散机等。
4.控制分散时间和条件：根据颗粒的特性和系统的需要，控制分散的时间和条件。例如，在球磨过程中，可以控制球磨的时间和速度以达到理想的分散效果。
如何确定分散剂用量的多少
如何确定分散剂用量的多少
如何确定分散剂用量的多少
怎么确定分散剂用量的多少？一般来说，分散剂用量的多少会影响到分散剂的分散效果。适量的颜料分散剂有效改善颜料的表面性能，然而过量有时需适当增量。颜料分散是涂料制备最重要的一个环节。不良分散会导致刮刀痕、过筛困难和流变性能波动等，所以分散剂的用量变得至关重要。现在介绍一些简单的分散剂用量的测量方法：
（1）用颜填料和水制成浆料
（2）每次在浆料中滴入0.05%左右的分散剂（基于颜填料的质量比），并测量粘度（3）达到最小粘度再做三次滴加
（4）作出粘度对分散剂的曲线图
（5）最佳分散剂用量=最小分散剂用量*150%
我公司的分散剂分散性优异，少量添加即可调整低粘度涂料，浆料，涂料安定性比较好，涂料，浆料的粘度不发生变化。少量添加即可付与涂料润湿性能，故不需与其他润湿剂并用，且可得到耐水性良好的涂膜。同时我公司分散剂用量建议添加量为颜填料质量的0.1-1.0%（固成分/固成分）。
分散剂的用量不宜过多，在P/B确定的情况下，分散剂有一个最佳用量点，到这点时，分散剂的粘度会发生明显的突降，分散剂的用量不要超过此点。当分散剂加量过多时，涂料的粘度会有大幅度变化，而且也会产生失光、成胶、附着力下降及耐水性降低等弊病。
中和润
纳米材料分散剂的用量
纳米材料分散剂的用量
纳米材料分散剂的用量取决于多种因素，如纳米材料的类型、粒径、表面性质、溶液的粘度、溶剂的类型、使用目的等。因此，无法给出通用的用量范围。
通常情况下，纳米材料分散剂的用量应该在实验条件下通过逐步试验确定。在试验中，可以先加入适量的分散剂，然后逐渐增加其用量，直到达到最佳分散效果为止。
一般来说，纳米材料分散剂的用量应该尽可能少，以避免对纳米材料的性能产生负面影响。此外，分散剂的种类和用量也应该根据具体应用要求进行选择，以获得最佳的分散效果和稳定性。
1. 纳米材料的类型和粒径：不同类型和粒径的纳米材料对分散剂的需求量不同。一般来说，粒径越小、比表面积越大的纳米材料对分散剂的需求量也越大。
2. 表面性质：纳米材料的表面性质（如表面电荷、化学官能团等）对分散剂的需求量也有影响。如果纳米材料表面带有负电荷，则需要更多的分散剂来中和其表面电荷，保持分散状态。
3. 溶剂的类型：溶剂的类型对分散剂的需求量也有影响。例如，在极性溶剂中，需要更多的分散剂来保持纳米材料的分散状态。 4. 使用目的：使用目的也对分散剂的需求量有影响。例如，在制备纳米材料的复合物或涂层时，需要更多的分散剂来保持纳米材料的分散状态，并防止其聚集。
综上所述，纳米材料分散剂的用量应该根据具体情况进行调整，并在实验条件下通过逐步试验确定最佳用量范围。
