雷达信号仿真技术
波形数据排序重放功能 多通道相干信号合成
参数
内置时钟：1.25Ghz 外参考输入：100MHz~1.25GHz
15Bit 单通道：500MHz IQ 信号：1GHz
-65dBc
-95dBc/Hz @1kHz offset -115dBc/Hz @10kHz offset -138dBc/Hz @100kHz offset
雷达信号仿真平台技术方案
一、必要性分析
雷达的基本功能使利用目标对电磁波的反射来发现和定位目标。 随着新体制、新结构和器件性能的提高，雷达技术也在不断发展。现 在雷达在功能上可以提供探测目标更多的参数，诸如：目标的属性和 成像等。先进雷达的研发任务，一方面需要采用许多新的技术。另一 方面，需要在有限的时间内完成新型号雷达的研制和定型。这对雷达 系统及关键设备的设计开发及生产都带来新的挑战。采用先进的测试 仪表和设计工具是解决这个矛盾的的重要手段。
2） 完成信号的 IQ 调制和输出
2）微波频段的矢量调制能力。
3） 与被测试设备间的信号同步和测 2）优秀的相位噪声和功率精度
试触发
指标。
3）调制带宽可配置为
160MHz/1GHz。
4）完整的同步和触发控制接口
1）采用 1.25GSa/15Bit 的高性能
1）完成宽带雷达基带信号的建立
DAC 器件
2）输出中频和 IQ 信号
矢量校准软件 Agilent DSO81304A
宽带示波器 Agilent E4447A 高性能频谱仪
雷达信号波形建立工具
1）建立各种雷达信号的数学模型
1）完整的信号模型库
2）利用分析工具对仿真信号进行评估 2）灵活性，用户可编程的 DSP
3）建立干扰信号的模型
算法
4）可直接调用的雷达系统模块
3）完整的频域、时域和解调分
许多试验信号或真实的环境 采集信号存储空间：1G 采样点 信号被记录成文件。需要在试 重建信号带宽：100MHz 验室环境下进行恢复和重建。
三、雷达信号模拟系统技术方案 根据表 2 所罗列的技术要求，雷达信号模拟系统会以微波矢
量信号源和雷达信号计算软件为基础来构成。其组成框图如图 1 所示。
图 1：雷达信号模拟系统基本组成
5）与用户算法和设备采集信号的接口 析能力，方便对仿真信号的验证
6）完成对信号源的控制
和评估
1）方便建立各种标准雷达信号的工具 1）方便使用
2）采用波形预失真消除仪表失真对信 2）满足系统或部件调试应用
号质量的影响
ห้องสมุดไป่ตู้
1）分析带宽宽，可配置为
1）完成对实际信号的性能分析和评估 80MHz/250MHz 分析带宽。
重要性
与被测试系统匹配
输出信号频率的准确 度 满足接收机灵敏度要 求 决定接收机灵敏度， 抗扰度等指标测试的 准确性 符合宽带雷达测试要 求 雷达脉冲调制的关键 指标
设备频响特性的分析 测试 建立的信号时间长 度，决定能否模拟目 标的长时间变化回波 信号。 决定对被测试设备性 能的正确判断。 频率的短期稳定度。 影响对被测设备性能 的正确判断。
内置：64M 采样点 外置：计算机硬盘空间
杂波抑制：-70dBc@10GHz 谐波抑制：-55dBc@10GHz -70dBc/Hz @10Hz offset -90dBc/Hz @100Hz offset -110dBc/Hz @1kHz offset -115dBc/Hz @10kHz offset -115dBc/Hz @100kHz offset -145dBc/Hz @1MHz offset 微波，模拟 IQ，数字 IQ，数字中频
3、有源干扰
利用无线设备发射的某种形式的干扰信号。以达到扰乱和欺骗敌
方雷达的目的。通常的干扰信号包括宽带噪声干扰、数字射频存储信
号等。
要应对各种复杂的情况，雷达系统需要具备相应的技术能力来处
理这些干扰信号。这些技术包括采用新的雷达体制和功能更强的信号
处理机。对这些新技术的有效性验证是需要通过测评来完成。现在雷
2）完成对实际信号的采集和存储
2）测试频率范围为 26.5GHz。
实际雷达信号建立仪表
3）存储深度达到 1G 采样点。
1） 将长时间的雷达波形文件实时传 利用计算机硬盘来作为信号重
输到信号源中
建的数据存储器。适合长时间复
2） 将数字 IQ 信号存储为波形文件 杂回波信号的合成。
1） 完成雷达波形数据的 DAC 处理 1）40GHz 的微波频率覆盖。
雷达接收机和信号处理机是整个雷达系统的关键。它们需要完成 对雷达回波信号的接收、变换、DSP 处理和目标参数提取及显示等功 能。高性能雷达接收和信号处理机的实现是雷达技术突破的核心技术 之一。现在雷达的工作环境是非常恶劣的，相应雷达接收机会处理的 信号也越来越复杂，除接收到探测目标的正常回波外，还会受到各种 干扰的影响。这些信号往往是动态变化的，这对接收机和信号处理机 的处理速度和处理方法带来更高要求。雷达系统会面临的干扰主要包 含以下几个方面： 1、自然环境噪声 例如对舰船探测的火控雷达会受到海面回波的影响。而机载脉冲多普 勒雷达需要克服地面固定目标回波的影响。 2、无源干扰 敌方释放的铝箔或涂敷金属的塑料条会形成一片干扰云带造成干扰。
与被测试设备的同步
复杂雷达信号的合成
相干多路信号合成
图 5：N6030A 任意波发生器的波形排序功能
Agilent ADS 软件是现在市场上最主要的 EDA 软件之一。ADS 软件具备对电子系统的系统级仿真，电路仿真和 DSP 仿真能力。在 雷达系统设计测试应用中。ADS 可提供完整的雷达系统模型库。 包 含雷达信号合成，射频通道处理，信号 DSP 处理等模块。ADS 的特 点是还可以与实际仪表进行连接，进行系统的实物和半实物仿真测 试。例如在仿真环境下模拟的复杂信号数据可通过 ADS 的控件接口 直接传输到仪表中。利用矢量信号源将信号转换为实际调制号。电路 的仿真环境和实际测试环境在统一平台上实现，可提高仿真结果的准 确性。另外可以大大扩展通用仪表的功能。满足各种复杂雷达信号合 成和分析的要求。
对雷达系统设备的完 整测试
N6030A 主要完成宽带信号合成的应用场合。如跳频或宽带调频 等。在系统中负责输出宽带中频信号或 IQ 信号。其关键性能指标如 表 5 所示。
表 5：N6030A 宽带任意波发生器性能指标
N6030A 性能指标
采样时钟频率 DAC 转换位数 输出信号带宽 输出杂波抑制 相位噪声
对信号功率和镜相干扰进行定标分析 高性能毫米波频谱分析仪
测试精度和动态范围宽
基于雷达信号模拟系统。可在试验室环境下完成雷达系统各项关 键性能指标的测试。该系统具备完整的信号输出接口形式，可输出微 波射频信号、模拟 IQ 信号、数字 IQ 信号及数字中频信号，完成对雷 达整机、中频电路部分和数字基带部分的独立测试。
表 3：雷达信号模拟系统设备组成
设备型号
功能说明
技术特点
Agilent ADS 雷达仿真模块
Agilent Pulse Builder 工具 Agilent 89650A 矢量分析系统
Agilent N5110B 信号存储工具
Agilent E8267D 微波矢量源
AgilentN6030A 宽带任意波发生器 Agilent E8363B 网络分析仪 Agilent N7622A
图 2: 雷达信号建立实现过程
雷达信号模拟系统主要包含雷达信号波形数据建立和实际 信号建立两个部分。雷达信号波形建立主要有两种方法。第一种 方法是建立雷达信号的模型，然后通过计算得到。第二种方法是 利用分析仪表或其它设备对实际信号进行采集存储的数据。实际 物理信号建立是通过 DAC 将雷达信号波形的数据转化为基带信 号，然后通过 IQ 调制器转换为微波射频信号。表格 3 是具体完 成雷达信号建立的仪表配置方案。
变成现实。现有仪表已能完成各种类型雷达信 号的合成。工作频率及调制带宽可覆盖现在雷 达系统的技术要求。 2） 扩展性能好，在信号通道数量、信号内容上可 方便进行扩展。 3） 信号真实性问题可通过实际信号的采集和回放 功能来保证 4） 实现成本相对较低 5） 对信号实时调整控制能力的有限性
通过表 1 的对比说明，可以看到通用测试仪表能满足实验室条件
达接收机的测试主要有三种方法，具体说明如表 1。
表 1：雷达接收机的主要测试方法
雷达接收机测试方法
特点
专用的雷达模拟器测试 实际作战条件测试 使用通用测试仪表
1）是现在对雷达接收机测试的主要手段。但雷达 模拟器主要对应一些具体的雷达系统进行研制。设 备的通用性和扩展性较差， 很难满足现在雷达新 技术发展的需求。 2）实现的成本较高。 1）是对雷达系统工作性能最真实的测试。但对所 有项目的测试需要大量的人力，物力和时间。 2）测试的重复性比较差 3）测试成本非常高 1） 信号源的矢量调制能力使复杂雷达信号的模拟
对接收机性能测试的基本要 运动单目标回波信号
求。需模拟工作状态下各类回 天线扫描状态回波信号
波信号。
固定多目标回波信号
运动多目标回波信号
不同 RCS 的目标回波信号
对雷达电子对抗性能测试的 宽带噪声干扰信号
必须条件。
射频存储干扰信号
调制干扰信号；多音干扰信号
测试相控阵雷达系统的必须 4 路相干雷达调制信号 条件
表 4：E8267D 微波矢量源性能指标
E8267D 性能指标
输出频率范围 输出频率稳定度 输出功率范围 输出功率精度 矢量调制带宽 脉冲调制能力 扫频输出功能 基带数据存储深度 输出频谱指标
相位噪声（10G 载波） 输出信号接口形式
参数
250kHz~20GHz/40GHz 可选 频率变化步进：0.01Hz
通
过
N5102A 数

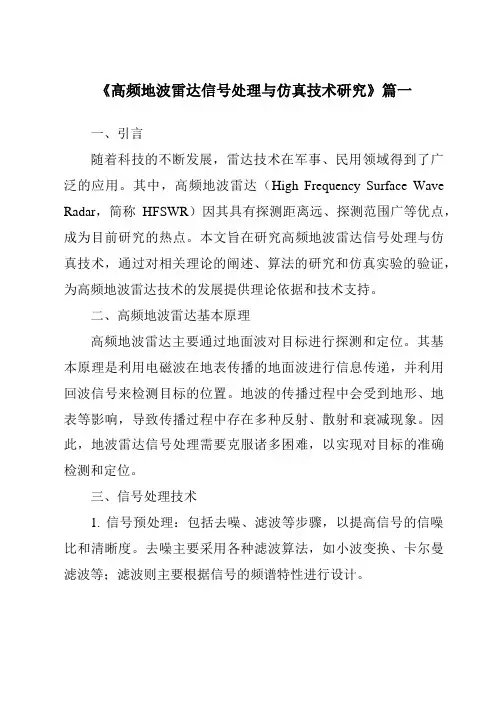

《2024年高频地波雷达信号处理与仿真技术研究》范文
《高频地波雷达信号处理与仿真技术研究》篇一一、引言随着科技的不断发展，雷达技术在军事、民用领域得到了广泛的应用。
其中，高频地波雷达（High Frequency Surface Wave Radar，简称HFSWR）因其具有探测距离远、探测范围广等优点，成为目前研究的热点。
本文旨在研究高频地波雷达信号处理与仿真技术，通过对相关理论的阐述、算法的研究和仿真实验的验证，为高频地波雷达技术的发展提供理论依据和技术支持。
二、高频地波雷达基本原理高频地波雷达主要通过地面波对目标进行探测和定位。
其基本原理是利用电磁波在地表传播的地面波进行信息传递，并利用回波信号来检测目标的位置。
地波的传播过程中会受到地形、地表等影响，导致传播过程中存在多种反射、散射和衰减现象。
因此，地波雷达信号处理需要克服诸多困难，以实现对目标的准确检测和定位。
三、信号处理技术1. 信号预处理：包括去噪、滤波等步骤，以提高信号的信噪比和清晰度。
去噪主要采用各种滤波算法，如小波变换、卡尔曼滤波等；滤波则主要根据信号的频谱特性进行设计。
2. 目标检测：通过分析回波信号的幅度、相位等信息，实现对目标的检测和定位。
常用的目标检测算法包括恒虚警率检测、恒定目标检测等。
3. 信号参数估计：根据回波信号的时频特性，估计出目标的距离、速度等参数。
常用的参数估计方法包括多普勒效应分析、频谱分析等。
4. 波形优化：通过对波形进行优化设计，提高雷达的探测性能和分辨率。
波形优化主要包括波形编码、波形设计等方面。
四、仿真技术研究为了验证上述信号处理算法的有效性，本文进行了大量的仿真实验。
首先，根据高频地波雷达的实际工作场景，建立相应的仿真模型；然后，在仿真模型中实现各种信号处理算法；最后，通过对比仿真结果与实际结果，验证算法的有效性和可靠性。
仿真实验结果表明，本文所提出的信号处理算法在高频地波雷达中具有良好的应用效果。
五、结论本文研究了高频地波雷达的信号处理与仿真技术。
某型军用雷达的仿真
某型军用雷达的仿真
为了提高军用雷达的性能，降低成本和风险，现代雷达系统设计通常会采用仿真技术进行验证和优化。
本文将介绍一种某型军用雷达的仿真方法。
为了进行仿真，需要建立雷达系统的数学模型。
该模型应包括雷达天线的特性、信号处理器的算法、目标和干扰源的模型以及环境的特征等。
雷达天线的特性包括天线增益、波束宽度和指向性等。
信号处理器的算法包括多普勒处理、脉冲压缩和目标检测等。
目标和干扰源的模型可以通过雷达反射强度的统计分布来描述。
环境的特征包括天气条件、噪声水平和信号传播等。
根据建立的数学模型，可以使用计算机仿真软件来进行雷达系统的仿真。
常见的仿真软件包括MATLAB、ADS和CST等。
仿真软件可以模拟雷达系统的运行过程，并生成相应的性能参数和图像输出。
通过对不同参数和场景的变化进行仿真，可以评估雷达系统的性能和指标，并进行优化设计。
进行仿真的结果可以用来验证和优化雷达系统的设计。
仿真结果包括雷达系统的工作性能、探测能力和跟踪精度等指标。
通过与理论计算和实验数据进行验证，可以验证雷达系统的模型的准确性和仿真的可靠性。
对于新型雷达系统的设计，仿真结果可以帮助设计人员进行参数调整和优化，提高系统的性能和可靠性。
某型军用雷达的仿真是一种有效和经济的方法，用于验证和优化雷达系统的设计。
通过建立数学模型、使用仿真软件和进行结果分析，可以评估雷达系统的性能并进行优化设计。
随着仿真技术的不断发展，军用雷达的设计和研发将更加高效和可靠。
雷达仿真参数
雷达仿真参数雷达仿真是通过计算机模拟和分析雷达工作过程的一种方法。
在雷达仿真中，需要使用一系列的参数来描述雷达系统的性能和特性。
这些参数包括雷达的发射和接收信号、天线参数、目标参数等等。
本文将着重介绍雷达仿真中常用的参数及其含义。
1. 雷达发射信号参数雷达发射信号的参数主要包括频率、脉冲宽度、重复频率、功率等。
频率用于描述雷达发射信号的频率范围，通常以赫兹（Hz）为单位。
脉冲宽度表示雷达发射信号的脉冲宽度，可用纳秒（ns）为单位。
重复频率是指雷达脉冲的发射频率，一般以赫兹（Hz）表示。
功率表示雷达发射信号的功率大小，常以瓦特（W）为单位。
2. 雷达接收信号参数雷达接收信号的参数包括波形、带宽、信噪比等。
波形用于描述雷达接收信号的波形特征，可以是连续波（CW）或脉冲波。
带宽表示雷达接收信号的频带宽度，常以赫兹（Hz）为单位。
信噪比是衡量雷达接收信号中信号与噪声的比值，通常以分贝（dB）为单位。
3. 雷达天线参数雷达天线参数主要包括天线增益、波束宽度、极化等。
天线增益描述天线的辐射效率，一般以分贝（dB）表示。
波束宽度表示天线主瓣束宽的角度范围，常以度（°）表示。
极化是指天线辐射电磁波时的电场或磁场方向，可以是垂直极化、水平极化或者其他极化方式。
4. 雷达目标参数雷达目标参数是描述被雷达探测到的目标的性质和位置信息。
包括目标的距离、速度、方位角、仰角等。
距离表示目标距离雷达的距离，通常以米（m）为单位。
速度表示目标相对于雷达的运动速度，常以米每秒（m/s）表示。
方位角是指目标相对于雷达的方位角度，仰角是指目标相对于雷达的仰角度。
通过对这些参数的合理设定和调整，可以模拟出不同雷达工作状态下的信号和目标响应，从而进行雷达性能评估、系统优化等工作。
雷达仿真是雷达系统设计和研发中的重要环节，能够有效地减少实际试验成本和提高系统性能。
总结起来，雷达仿真参数是用于描述雷达工作过程的一系列参数，包括发射信号参数、接收信号参数、天线参数和目标参数。
机载PD雷达回波信号建模与仿真技术的开题报告
机载PD雷达回波信号建模与仿真技术的开题报告一、选题背景和研究意义随着航空技术的不断发展和飞行安全需求的不断提高，机载PD雷达已成为重要的辅助设备。
其能够对周围环境进行较为准确的探测和识别，为飞行员提供实时信息以及预警功能，有效的提高飞行安全。
PD雷达回波信号建模和仿真技术是机载PD雷达研究的一个重要方向，也是当前国内外雷达技术研究的热点之一。
通过模拟雷达接收到的回波信号，可以有效地验证雷达的性能和精度，提高雷达探测和识别的准确性和可靠性。
因此，本文将研究机载PD雷达回波信号建模和仿真技术，旨在探索一种高效精准的模拟方法，进一步提高机载PD雷达技术水平，为飞行安全提供更好的保障。
二、研究内容和技术路线本文主要研究机载PD雷达回波信号建模和仿真技术，具体研究内容包括：1.分析机载PD雷达的探测原理和回波信号特性，建立PD雷达回波信号的数学模型。
2.研究机载PD雷达回波信号的随机性和复杂性，确定合适的仿真方法。
3.设计合适的PD雷达回波信号仿真程序，并进行验证和比较。
技术路线：1.通过文献调研和实验数据，分析机载PD雷达的探测原理和回波信号特性，建立PD雷达回波信号的数学模型。
2.研究机载PD雷达回波信号的随机性和复杂性，确定合适的仿真方法。
可参考常见的雷达信号仿真方法，如蒙特卡罗方法、波形库方法等。
3.根据所确定的仿真方法，设计合适的PD雷达回波信号仿真程序，并进行验证和比较。
可选择Matlab等工具进行仿真实验。
三、预期成果和创新性预期成果：1.完成机载PD雷达回波信号建模和仿真技术的研究，建立PD雷达回波信号的数学模型，并设计出高效精准的仿真方法和程序。
2.实现对机载PD雷达回波信号的较为准确的模拟和验证，为机载PD雷达的性能和精度评估提供重要依据和支持。
创新性：1.针对机载PD雷达回波信号的建模和仿真技术进行深入探究，具有较强的针对性和实用性。
2.设计出高效精准的仿真方法和程序，为机载PD雷达的性能评估提供更加可靠的支持。
雷达探测技术的建模与仿真
雷达探测技术的建模与仿真雷达探测是一种通过发射电磁波，利用物体对电磁波的反射信号来探测物体位置、速度、形状和性质的技术。
在军事、民用领域广泛应用，如导航、遥感、气象、交通等。
随着科技的快速发展，雷达探测技术也逐渐成熟。
在雷达探测技术的发展中，建模与仿真是不可或缺的环节。
建模与仿真可以模拟出雷达探测所需要的各类信号，探测效果，不同物体的反射情况，帮助设计和优化雷达系统。
一、建模建模是将实际事物或系统抽象为一定的数学或物理模型的过程。
在雷达探测的建模中，需要考虑到各类信号和反射物体的特性。
1. 信号模型雷达探测中常用的信号包括：线性调频信号（LFM信号）、相位编码信号和频率编码信号等。
在这些信号中，LFM信号是最常用的一种信号。
建立信号模型，可以方便的分析信号的特性，为后面的仿真提供数据支持。
2. 物体模型雷达探测的物体一般分为两类：散射体和目标。
在建立物体模型时，需要考虑到物体的理论反射系数、散射截面积、形状和材料等影响反射的因素。
将这些因素综合考虑，可以得到不同物体的反射特性，为后面的仿真提供数据支持。
二、仿真仿真是在计算机环境下，利用建立好的数学或物理模型进行系统模拟，以预测系统行为的技术。
在雷达探测的仿真中，需要考虑到仿真的环境和仿真的目的。
1. 仿真环境雷达探测的仿真环境一般分为两类：地面仿真和空中仿真。
地面仿真一般是在计算机软件中构建3D模拟环境，利用不同物体的局部坐标和相对位置，计算出雷达探测的反射特性，模拟出雷达扫描过程。
空中仿真则需要模拟天气、风速、飞行高度、飞行速度等因素，以获得更真实的仿真结果。
2. 仿真目的雷达探测的仿真目的一般分为两类：性能评估和仿真验证。
性能评估主要是根据系统设计指标，比如最大探测距离、空中控制指挥系统驱动优化后雷达跟踪过程的性能、远程干扰抗性等，从理论上预估雷达系统的性能。
仿真验证则是通过模拟真实环境，下小巴高平原、海面等相应地形的不同天气环境，模拟部署后的实际应用结果，验证所设计的雷达方案在实际应用中的可行性。

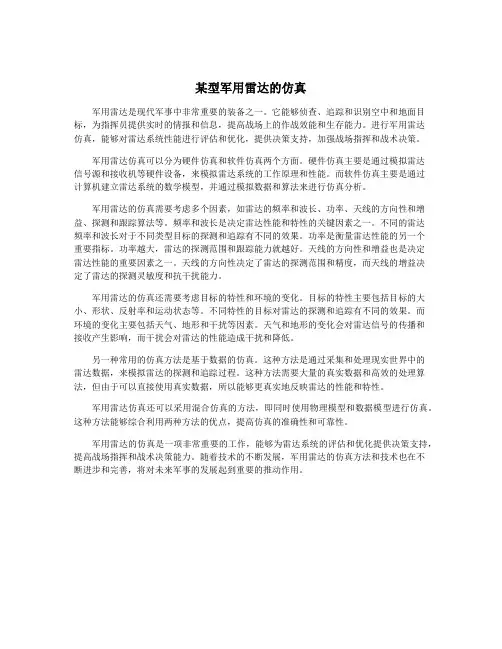

某型军用雷达的仿真
某型军用雷达的仿真军用雷达是现代军事中非常重要的装备之一。
它能够侦查、追踪和识别空中和地面目标，为指挥员提供实时的情报和信息，提高战场上的作战效能和生存能力。
进行军用雷达仿真，能够对雷达系统性能进行评估和优化，提供决策支持，加强战场指挥和战术决策。
军用雷达仿真可以分为硬件仿真和软件仿真两个方面。
硬件仿真主要是通过模拟雷达信号源和接收机等硬件设备，来模拟雷达系统的工作原理和性能。
而软件仿真主要是通过计算机建立雷达系统的数学模型，并通过模拟数据和算法来进行仿真分析。
军用雷达的仿真需要考虑多个因素，如雷达的频率和波长、功率、天线的方向性和增益、探测和跟踪算法等。
频率和波长是决定雷达性能和特性的关键因素之一。
不同的雷达频率和波长对于不同类型目标的探测和追踪有不同的效果。
功率是衡量雷达性能的另一个重要指标。
功率越大，雷达的探测范围和跟踪能力就越好。
天线的方向性和增益也是决定雷达性能的重要因素之一。
天线的方向性决定了雷达的探测范围和精度，而天线的增益决定了雷达的探测灵敏度和抗干扰能力。
军用雷达的仿真还需要考虑目标的特性和环境的变化。
目标的特性主要包括目标的大小、形状、反射率和运动状态等。
不同特性的目标对雷达的探测和追踪有不同的效果。
而环境的变化主要包括天气、地形和干扰等因素。
天气和地形的变化会对雷达信号的传播和接收产生影响，而干扰会对雷达的性能造成干扰和降低。
另一种常用的仿真方法是基于数据的仿真。
这种方法是通过采集和处理现实世界中的雷达数据，来模拟雷达的探测和追踪过程。
这种方法需要大量的真实数据和高效的处理算法，但由于可以直接使用真实数据，所以能够更真实地反映雷达的性能和特性。
军用雷达仿真还可以采用混合仿真的方法，即同时使用物理模型和数据模型进行仿真。
这种方法能够综合利用两种方法的优点，提高仿真的准确性和可靠性。
军用雷达的仿真是一项非常重要的工作，能够为雷达系统的评估和优化提供决策支持，提高战场指挥和战术决策能力。
(完整word版)雷达信号处理的MATLAB仿真
11目录1. 设计的基本骤 (1)1.1 雷达信号的产生 (1)1.2 噪声和杂波的产生 (1)2. 信号处理系统的仿真 (1)2.1 正交解调模块 (2)2.2 脉冲压缩模块 (2)2.3 回波积累模块 (2)2.4 恒虚警处理（CFAR）模块 (4)结论 (11)1 设计的基本骤雷达是通过发射电磁信号，再从接收信号中检测目标回波来探测目标的。
再接收信号中，不但有目标回波，也会有噪声（天地噪声，接收机噪声）；地面、海面和气象环境(如云雨)等散射产生的杂波信号；以及各种干扰信号（如工业干扰，广播电磁干扰和人为干扰）等。
所以，雷达探测目标是在十分复杂的信号背景下进行的，雷达需要通过信号处理来检测目标，并提取目标的各种信息，如距离、角度、运动速度、目标形状和性质等。
图3-6 设计原理图2 信号处理系统的仿真雷达信号处理的目的是消除不需要的信号（如杂波）及干扰，提取或加强由目标所产生的回波信号。
雷达信号处理的功能有很多，不同的雷达采用的功能也有所不同，本文是对某脉冲压缩雷达的信号处理部分进行仿真。
一个典型的脉冲压缩雷达的信号处理部分主要由A/D 采样、正交解调、脉冲压缩、视频积累、恒虚警处理等功能组成。
因此，脉冲压缩雷达信号处理的仿真模型.2.1 正交解调模块雷达中频信号在进行脉冲压缩之前，需要先转换成零中频的I、Q 两路正交信号。
中频信号可表示为:0()()cos(2())IF f t A t f t t πϕ=+ (3.2)式(3.2)中， f 0 为载波频率。
令:00()()cos 2()sin 2IF f t I t f t Q t f t ππ=- (3.3)则00()()cos 2()sin 2IF f t I t f t Q t f t ππ=- (3.4)在仿真中，所有信号都是用离散时间序列表示的，设采样周期为T ,则中频信号为f IF (rT ) ，同样，复本振信号采样后的信号为f local =exp(−j ω 0rT ) (3.5)则数字化后的中频信号和复本振信号相乘解调后，通过低通滤波器后得到的基带信号fBB (r ) 为:11000{()cos()}(){()sin()}()N N BB IF IF n nf f r n r n T h n j f r n r n T h n ωω--==-----∑∑ (3.6)式(3.6)中， h (n ) 是积累长度为N 的低通滤波器的脉冲响应。
某型军用雷达的仿真
某型军用雷达的仿真军用雷达是作为军事装备的重要一环，扮演着及其重要的角色。
其用途涵盖了侦察、监测、导航、通信等多个方面，对于提高军事行动的效率、准确性有着不可或缺的作用。
军用雷达的制造与研发成本高昂，仿真技术的应用成为了一种重要的手段。
本文将探讨某型军用雷达的仿真技术。
基于计算机的仿真技术是一种有效的手段，可以通过计算机软件模拟雷达设备的工作过程，从而评估其性能、优化其设计，甚至进行仿真测试。
这种技术与传统的数学模型和物理模型相比，具有更加灵活、精确的特性，可以适应复杂环境和多因素交互的要求。
对于某型军用雷达的仿真来说，首先要建立雷达设备的数学模型和物理模型，这包括雷达的发射接收系统、信号处理系统、天线系统等各个部分。
在建立模型的过程中，需要考虑雷达的工作原理、性能参数、工作环境等因素，以确保仿真结果的准确性。
基于计算机的仿真技术需要使用相应的仿真软件来进行模拟。
在选择仿真软件时，需要考虑其是否具有雷达仿真的功能、是否支持多因素交互、是否具有高精度的仿真模型等特性。
常见的雷达仿真软件有MATLAB、ADS、HFSS等，这些软件可以通过建立雷达设备的数学模型和物理模型，进行全面的仿真测试。
在进行仿真测试时，需要考虑雷达设备在复杂环境和多因素交互下的性能表现。
雷达在不同天气条件下的性能表现、在电磁干扰下的性能表现等。
通过仿真测试，可以评估雷达设备的性能、查找潜在的问题，从而优化其设计、提高其性能。
除了对雷达设备本身进行仿真测试外，还可以进行仿真场景的建立和仿真系统的集成测试。
这包括建立仿真环境、模拟目标信号、实现对雷达的模拟干扰等。
通过这些仿真测试，可以评估雷达设备在实际环境下的性能表现，为实际应用提供参考。
某型军用雷达的仿真技术是一种重要的手段，可以通过计算机软件模拟雷达设备的工作过程，评估其性能、优化其设计，甚至进行仿真测试。
通过合理选择仿真软件、建立雷达设备的数学模型和物理模型，进行全面的仿真测试，可以提高雷达设备的设计效率、优化其性能，为实际应用提供参考。
基于CPLD的雷达仿真信号设计实现.
基于CPLD的雷达仿真信号设计实现引言随着新一代作战飞机大量装备现役，机载雷达设备的维修任务越来越繁重，现代化的仿真测试系统成为重要的维修设备。
雷达信号的仿真又是测试系统中必不可少的。
但采用函数/任意波发生器组成测试系统，不仅增加系统成本，而且还给系统软件设计增加不必要的负担。
为此，提出了一种基于CPLD的雷达仿真信号的实现方案，它能为机载雷达测试系统提供所需的多种典型的重频脉冲及制导信号。
雷达仿真信号发生器的结构雷达仿真信号发生器主要由输入输出控制和产生仿真信号的CPLD芯片两部分组成。
输入输出控制信号是利用测试系统的工控机通过数字I/O卡来产生，当工控机通过数字I/O卡输出有效信号时，发生器将会输出相应的脉冲信号。
雷达仿真信号发生器的结构如图1所示。
图1 雷达仿真信号发生器结构图中，雷达仿真信号发生器的控制信号有雷达仿真信号脉冲开关、联合信号UNITED开关、制导信号SA-H开关、制导信号SA-L开关和照射输出SA-W 开关。
上述开关都是低电平有效，当“脉冲开关”有效时，雷达仿真信号发生器即处于工作状态。
这时只要任何控制信号有效就能使其输出相应的雷达仿真信号。
“SA-H”有效时，“out1”输出高重频脉冲信号；“SA-L”有效时，“out1”输出中重频脉冲信号；“SA-W”有效时，“out2”输出照射脉冲信号；“UNITED”有效时，“out3”输出联合脉冲信号，即在照射脉冲底电平时加入高重频或中重频脉冲信号。
CPLD内电路设计及仿真本设计中选用的CPLD为Altera公司的EPM7128SLC84，属于MAX7000系列。
MAX7000系列提供600～5000可用门(器件上提供1200～10000门)，引脚到引脚的延时为6ns，计数器频率可达151.5MHz。
CPLD是雷达仿真信号发生器的核心所在，其内部电路主要分为6个子模块，分别是5分频及脉宽整形模块、10分频及脉宽整形模块、60分频及脉宽整形模块、100分频电路、625分频电路和脉冲输出选择器。
《2024年高频地波雷达信号处理与仿真技术研究》范文
《高频地波雷达信号处理与仿真技术研究》篇一一、引言随着科技的不断发展，雷达技术在军事、民用等领域的应用越来越广泛。
其中，高频地波雷达因其能够有效地探测低空、地面以及水下目标而备受关注。
本文将就高频地波雷达信号处理与仿真技术进行研究，探讨其相关技术、应用及其未来发展趋势。
二、高频地波雷达的基本原理高频地波雷达利用高频电磁波在地表传播的特性进行探测。
其基本原理是利用电磁波在地面传播时产生的地波和反射波进行目标探测。
地波沿地表传播，具有较强的穿透能力，能够探测到低空、地面及水下目标。
而反射波则由目标物反射回的电磁波构成，通过对反射波的分析，可以得到目标物的信息。
三、信号处理技术高频地波雷达的信号处理技术主要包括信号预处理、目标检测、参数估计与跟踪等。
其中，信号预处理是对接收到的原始信号进行滤波、放大等处理，以提高信噪比。
目标检测则是从预处理后的信号中提取出目标信息，如目标的距离、速度等。
参数估计与跟踪则是对目标信息进行进一步的处理，以实现对目标的精确跟踪。
（一）信号预处理信号预处理是高频地波雷达信号处理的关键环节之一。
预处理过程中，需要采用数字滤波器对接收到的原始信号进行滤波，以去除噪声和其他干扰信号。
此外，还需要对信号进行放大、采样等处理，以提高信噪比和满足后续处理的需要。
（二）目标检测目标检测是利用预处理后的信号进行目标信息的提取。
常用的目标检测方法包括恒虚警率检测、匹配滤波器检测等。
其中，恒虚警率检测是一种常用的目标检测方法，它通过对背景噪声的统计特性进行分析，设定一个合适的虚警率，从而实现对目标的检测。
而匹配滤波器检测则是一种利用已知的信号模型对接收到的信号进行匹配处理的检测方法，具有较高的检测性能。
（三）参数估计与跟踪参数估计与跟踪是对目标信息进行进一步的处理，以实现对目标的精确跟踪。
常用的参数估计方法包括最大似然估计、最小二乘法等。
而跟踪算法则包括卡尔曼滤波、粒子滤波等。
这些算法可以实现对目标的精确位置和速度估计，从而实现对目标的连续跟踪。
