海底输油管线（埕岛油田）悬空治理技术措施正式样本
使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。 材料内容可根据实际情况作相应修改，请在使用时认真阅读。
引言（1）
根据目前埕岛油田海底管线出现悬空的实际情况，对海管悬空形成机理进行了分析，并对海管悬空治理的不同方案进行了综合评价，重点介绍了水下桩治理方案的制定和实施。
埕岛油田位于渤海湾南部的浅海海域，区域构造位置位于埕宁隆起埕北凸起的东南端，是一个在潜山背景上发育起来的大型浅山披覆构造。该区从1875年开始勘探，在先期资源评价、盆地分析模拟、区带综合评价的基础上，于1988年钻探了第1口控井—实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3192
第 2 页 —埕北12井，从而发现了埕岛油田。截止目前，埕岛油田已建成海底输油管线54条，注水管线33条。
海管悬空情况调查（2）
目前，通过对61条海底管线的调查发现其中仅有5条管线未被冲刷悬空，仅占8％，管道悬空高度平均值为1.33m，最大值为2.5m。大于等于2m的有16根，占26％，大于等于1m的有48根，占79％，可见冲刷的普遍。从悬空长度来统计，平均悬空长度为15.1m，最大30m。大于等于20m的为22根，占36％；大于等于10m的有43根，占70％。
如果按管道初始设计埋深为1.5考虑，则遭到最大冲深的管道从原海床面计算总计冲刷深度S＝e+D+h＝4.5m（其中e为埋深；D为管道直径，近似取0.5m；h为冲刷后管道悬空高度）。这样的冲刷深度对海底管道来说是少见的。除了管道处发生强烈冲实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3192
第 2 页 刷以外，在采油平台井场范围内也出现较严重的冲刷。
海管悬空原因及模型试验（3）
1海底管线悬空原因
造成场区内平台及管道周围强烈冲刷的原因十分复杂，大致为以下几方面：
1.1建筑物存在形成的部冲刷
这种冲刷形成的原因是由于建筑物的存在而在局部范围内发生强化的水流或高速旋转的旋涡，这些水流或旋涡具有较高的冲刷（挟带泥沙）能力，从而在局部范围内形成冲刷坑。冲刷坑范围与深度往往与建筑物尺度有直接关系。
1.2水平管道下面的冲刷
放置在海床面上的管道冲刷开始于管道与海床面之间出现一水流隧道。对于部分埋置的管道来说，这实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3192
第 2 页 种水流隧道可以因管道前后存在一定压差形成管涌而发生。当水流隧道形成后，管道前后的压差使管道下的流速大于行近流速，从而引起管道下的冲刷。
1.3海床侵蚀引起的大面积冲刷
由于埕岛油田特殊的海洋及海底地质条件，本海区处于不稳定的冲淤状态，根据飞雁滩1976～20xx年24年断面测量，5m等深线平均蚀退距离达0.19km/a，海床蚀深12.6cm/a；10m等深线蚀退距离达0.10km/a，海床蚀深4.7cm/a。海床调整的冲淤平衡点大致在12m到15m水深处，在平衡点以上为侵蚀区，在平衡点以下为淤积区，这种剖面调整状态目前尚未有转缓的迹象。对于10m水深处，在海管设计寿命15年内，海床整体冲刷深度可达0.7m。由于该原因引起的海管淘空体现在整条海底管线上。
1.4海底不稳定性引起的冲刷 实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3192
第 2 页
海底不稳定性的表现是海底表层土壤在大浪作用下发生滑移坍塌，当表层土为粉砂时，在暴风浪作用下，土壤发生液化而使土壤抗剪强度降低，从而可能造成海床一定范围内的下降。
1.5其它因素
如立管支撑结构的周期性振动，施工时由于受到设备、平台位置等的限制，管道在平台附近的埋深于小设计所要求的埋深等因素也是引起立管悬空的一个因素。
2冲刷物理模型试验
实际上，立管底部的悬空高度是在以上因素的联合作用下发生的，单从理论上很难确定出具体的数值，因此，根据埕岛油田的条件及海管立管结构我们进行了冲刷物理模型试验。针对立管桩及平台支撑条件分不同情况共进行了17组试验，试验结果与现场实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3192
第 2 页 探摸结果吻合；模型试验得出立管底部的悬空长度为10m，与现场探测情况存在较大的差别。
原因分析及现场实测表明，立管底部的最大冲刷深度在3.0m基本达到不变，但悬空长度由于受多种条件的影响，将来如何变化，目前确定较为困难。因此，在针对输油管线立管底悬空治理研究时，主要仍根据实测进行。
悬空治理方案分析（4）
1抛砂袋结合混凝土块覆盖
1.1方案描述
先在悬空管道及其周围一定范围内（主要指立管周围明显的海底冲刷坑）抛填水泥砂浆袋，每个砂浆袋重约60kg。在抛填砂袋的过程中要由潜水员对砂袋进行整理，保证悬空立管底部填满砂袋。抛理砂袋完成后，再在管道上用混凝土覆盖，混凝土覆盖层可实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3192
第 2 页 用小的混凝土预制块串接成网状，混凝土覆盖层的密度初步确定为320kg/m2，这样可提高覆盖层抗冲刷的能力，又不至于对海底管道造成损坏。
1.2方案优缺点
优点是施工工艺及取材简单，便于实施；不需要进行防腐处理；可以在管线不停产的情况下实施，不影响生产；保护的范围广，对同一平台周围的海底管线均可产生保护。缺点是受不确定因素的影响较多，抛填的砂袋有进一步被冲刷淘走的可能，造成管道的再度悬嚓，因此，该方法的可靠性不高；如果再次悬空，覆盖的混凝土将对管道产生不利影响。
2挠性软管跨接
2.1方案描述
将悬空立管拆除，根据目前冲刷后实际的海底现状，重新设计及安装立管。在立管与水平管之间跨接实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3192
第 2 页 长度为60m的挠性软管，挠性软管的规格根据具体的海管规格确定。为提高其连接的可靠性，挠性软管与两端钢管仍采用水面以上的焊接方式，并在两端设有挠性软管保护结构，用于海底输油的挠性管道是由密封、保温、加强等材料构成的多层挠性管结构。
2.2方案优缺点
优点是方案可靠性高，由于软管有挠性，在辅设时可随地形的变化而变化，因此有很好的抵抗疲劳破坏的特性；立管结构简单，挠性软管兼作海管的膨胀补偿装置；施工简便，施工速度比常规立管要快许多倍；耐腐蚀，软管系统可回收再利用。缺点是必须在管线停产的情况下方可实施；对于有的管线，如有海底注水管线或电缆压在油管线上，则实施起来较为困难；海底输油软管比钢质管道有更强的“专营性”，世界上仅少数厂家设计和生产，因此用户选择的余地实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3192
第 2 页 较小。
3水下支撑桩
3.1方案描述
为了防止水下管道悬空段在水流作用下产生的涡激振动，引起管线断裂，在悬空段设置支承支架，以减小横向和纵向振动幅度。根据缩短管道悬空长度的思路，该方案采用沿悬空管道设水下短桩支撑的方法。
根据初步的分析及允许的悬空长度，对于不同管径的海底管线采用不同桩径的水下短桩，根据计算得出桩的入土深度。钢管桩沿悬空管道两侧交替设置，间距根据第5节计算得到管道允许的悬空长度及实际的悬空长度确定，在详细设计阶段，该间距应根据海底管道的疲劳分析、极端静态及动态荷载分析结果确定。 实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3192
第 2 页 在每一钢管桩靠近海管附近位置，设有H型钢悬臂梁，悬臂梁上设有2套Ф30高强U型螺栓将悬空的立管固定，从而实现减小立管悬空长度的目的。
钢管桩可采用打水下桩的方法实现。固定悬臂梁可在钢管桩上预先焊接一管托，钢管桩打完后，由潜水员现场测量管托与悬空立管的相对位置，确定要预制管卡的高度。再将根据实际测量尺寸预制一体的悬臂梁及管卡从钢管桩顶套入或水下管卡固定支撑于管托止。最后再由潜水员用U型螺栓将悬空立管固定于悬臂梁上。钢管桩的防腐可采用内外涂层结合腐蚀余量的方法实施。
在该方案研究时充分考虑了海上方便施工，采用悬臂梁及仅在海管一侧设钢管桩的支撑方法，施工精度要求相对不高，容易实施。
3.2方案优缺点 实施方案系列 | IMPLEMENTATION PLAN 编号：TP-AR-L3192
第 2 页
优点是施工相对简单，便于实施；可以在管线不停产的情况下实施，不影响生产；该方案可靠性较高，由于水下钢管桩截面较小，对管道悬
空长度进一步发展影响不大。而且，由于桩打入冲刷泥面以下一定深度，即使冲刷深度进一步加大，钢管桩仍然是稳定的。缺点是保护的范围相对小，每根支撑钢管短桩只能对单一海管的一定距离提供保护，因此，对于冲刷长度较长的小口径海管，需设置的钢管短桩数量相对多；防腐较为困难。
根据目前存在的海管悬空情况，从工程造价及施工强度考虑，水下支撑桩为目前最为合适的悬空治理方案，我们选择了该方案。
水下打桩工艺研究及初步实施（5）
1水下固定短桩施工机具的研究
按照设计院初步完成的对已建海底管道发生非设
南堡油田人工岛海底管线悬空分析及治理
南｜工科技２０１ ２年第１期 技术创新
南堡油田人工岛海底管线悬空分析及治理
李春雨 胜利油田信科海洋勘察测绘有限公司２５７０００山东东营 摘要冀东南堡油￣／Ｊ－，．ｘ－岛之间的管线通过调查，发现存在悬空和裸露。结合管线的现状，分析了管线悬空的原因，并计算出 最大允许悬空长度。通过计算结果得出管线有多段悬空长度超出允许范围，因此提出治理方案。 关键词人工岛海底管线悬空隐患治理方案 南堡油田位于渤海湾东北部，属于冀东油田的主力采油区块。 ２００７年至２００９年间，相继建成南堡１－１、１－２、１－３人工岛。至２００９年 年底，南堡ｌ一１人工岛和ｌ一２人工岛、１－３人工岛之间海底管线均铺设 完成。而这些管线是海上导管架平台与人工岛、人工岛与陆地之间的 重要连接通道，是南堡油田作业区的“生命线”，它们担负着原油外 输及注水等重要使命。 由于测区所处海域的海洋环境、浅海地层工程地质条件及海底地 貌也较为复杂…，人工岛之问的管线电缆极容易受人工作业、沿岸潮 流冲刷等因素影响产生裸露、悬空等危害管线安全的现象。而管线一 旦悬空，它会一方面受疲劳破坏的威胁，一方面遇到水流产生尾流涡 旋发生共振，最终导致管线因共振而失稳而发生破坏。因此，分析管 线悬空的最大允许长度和管线悬空治理方案将具有重要的应用价值。 本文将根据２０１１年８月南堡ｌ一１人工岛和１－３人工岛间管线调查的 结果，对管线悬空现象进行分析，并提出切实可行的治理方案。 １ 管线概况 南堡１一１人工岛至１－３人工岛间的管线包括一条混输管线和一条 注水管线，长度均为６．７ｋｍ。该海底管线的混输管线为双层管线，内 管直径为４０６ｒａｍ，外管直径为５５９ｍｍ，采用浮拖法铺设。供水管线为 单层管，直径为３５５ｍｍ，采用混凝土配重和铺管船法铺设。 ２管线现状
图１地貌图中的吸沙区和悬空管线 管线所在的测区中南部，距离１—１人工岛２．６～３．６ｋｉｎ的区域内，由 于人工吸沙，形成较多的凹坑区。而两个人工岛间的混输管线和注水 管线在吸沙区形成了很多的悬空段（图１）。由表ｌ中可以看出，混输 和注水管线悬空段分布的较为集中，主要体现在吸沙区域。
埕岛海域平台周围悬跨海底管线仿生草治理效果研究
埕岛海域平台周围悬跨海底管线仿生草治理效果研究
崔华;曹立华;陈义兰;刘臻;黄牧
【摘 要】埕岛海域平台周围管线悬跨问题突出,近几年来,普遍采用仿生草技术进行治理.通过对实测资料的解译和统计,对仿生草的治理效果进行研究,结果表明:最近几年所调查的22个平台端中,18个平台端有明显泥沙淤积现象,泥沙淤积厚度为0～1
m,海底管线部分或全部被重新埋藏;19个平台端在桩脚处涡流区仍存在管线裸露或悬跨现象;仿生草的治理效果受管线走向和潮流方向的影响,与潮流方向一致或与潮流方向夹角较小(＜40°)的海底管线,治理效果良好.
【期刊名称】《海岸工程》
【年(卷),期】2015(034)003
【总页数】10页(P77-86)
【关键词】埕岛海域;管线悬跨;仿生草;治理效果
【作 者】崔华;曹立华;陈义兰;刘臻;黄牧
【作者单位】中国海洋大学海洋地球科学学院,山东青岛266100;中国海洋大学海洋地球科学学院,山东青岛266100;国家海洋局第一海洋研究所,山东青岛266061;中国海洋大学海洋地球科学学院,山东青岛266100;国家海洋局第一海洋研究所,山东青岛266061
【正文语种】中 文
【中图分类】P756.2 埕岛胜利油田是我国极浅海域投入开发的第一个年产量超过200万吨级的大油田[1]。自1993年建成投产之后，海上石油平台林立，海底管线纵横交错，至今已有海底输油管线和注水管线共计100余条。近几年来，对胜利油田的调查资料显示，埕岛海域平台周围冲刷严重，管线悬跨问题突出[2]。研究表明,海底管线一旦出现悬跨，在各种水动力因素的联合作用下很容易发生涡激振动，很可能在短时间内发生断裂、损毁，危害海洋生态环境，造成巨大的经济损失[3]。
早在20世纪80年代中期国外就已经开始开发仿生草技术。1984年夏天，英国率先在北海的一条裸露海底管线周围铺设仿生草，一年半后对这条管线进行勘查，发现这条管线已经重新被沉积物完全覆盖，成为世界上运用仿生草技术成功的第一例[4]。1996年，英国农业渔业部、美国农牧渔工程局等官方机构批准了仿生草技术的应用，认为其是对海洋植物和鱼类没有任何负面影响的环保技术[2]。
油气管道水毁悬空事件现场处置技术

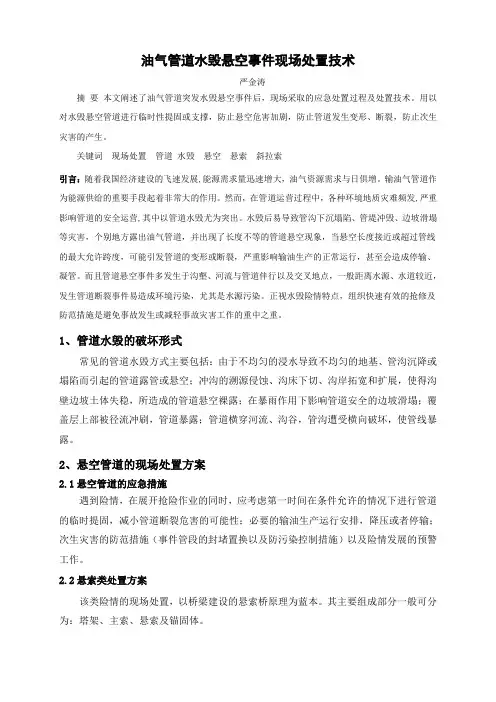

油气管道水毁悬空事件现场处置技术
严金涛
摘 要 本文阐述了油气管道突发水毁悬空事件后，现场采取的应急处置过程及处置技术。用以对水毁悬空管道进行临时性提固或支撑，防止悬空危害加剧，防止管道发生变形、断裂，防止次生灾害的产生。
关键词 现场处置 管道 水毁 悬空 悬索 斜拉索
引言：随着我国经济建设的飞速发展,能源需求量迅速增大，油气资源需求与日俱增。输油气管道作为能源供给的重要手段起着非常大的作用。然而，在管道运营过程中，各种环境地质灾难频发,严重影响管道的安全运营,其中以管道水毁尤为突出。水毁后易导致管沟下沉塌陷、管堤冲毁、边坡滑塌等灾害，个别地方露出油气管道，并出现了长度不等的管道悬空现象，当悬空长度接近或超过管线的最大允许跨度，可能引发管道的变形或断裂，严重影响输油生产的正常运行，甚至会造成停输、凝管。而且管道悬空事件多发生于沟壑、河流与管道伴行以及交叉地点，一般距离水源、水道较近，发生管道断裂事件易造成环境污染，尤其是水源污染。正视水毁险情特点，组织快速有效的抢修及防范措施是避免事故发生或减轻事故灾害工作的重中之重。
1、管道水毁的破坏形式
常见的管道水毁方式主要包括：由于不均匀的浸水导致不均匀的地基、管沟沉降或塌陷而引起的管道露管或悬空；冲沟的溯源侵蚀、沟床下切、沟岸拓宽和扩展，使得沟壁边坡土体失稳，所造成的管道悬空裸露；在暴雨作用下影响管道安全的边坡滑塌；覆盖层上部被径流冲刷，管道暴露；管道横穿河流、沟谷，管沟遭受横向破坏，使管线暴露。
2、悬空管道的现场处置方案
2.1悬空管道的应急措施
遇到险情，在展开抢险作业的同时，应考虑第一时间在条件允许的情况下进行管道的临时提固，减小管道断裂危害的可能性；必要的输油生产运行安排，降压或者停输；次生灾害的防范措施（事件管段的封堵置换以及防污染控制措施）以及险情发展的预警工作。
2.2悬索类处置方案
该类险情的现场处置，以桥梁建设的悬索桥原理为蓝本。其主要组成部分一般可分为：塔架、主索、悬索及锚固体。 2.2.1双塔架悬索处置方案
常用海底管道悬跨处理方法
79 2017年第6期技术研究
海底管道是海上油气田的生命线，对海上油气田的开发、生产与产品外输起着关键的作用。随着海洋石油的开发向大型化及深水化发展，海底管道遇到越来越复杂的海洋工程环境，为保证海管安全，设计单位对海管的保护提出了较高的要求。海底管道出现悬跨有多种原因，铺设过程中海床凹凸不平，建成后海流冲刷和海浪冲击以及管道变形等都极有可能形成悬跨。海底管道悬跨是诱发管道疲劳的主要因素，因此在海上油田开发建设过程中，在设计和服役阶段要考虑管道悬跨的问题。在设计阶段要尽量避免管道悬跨，若设计阶段不可避免，则在管道服役阶段要及时解决，避免管道破损。本文根据公司近年项目中采用的悬跨处理方法，对常用悬跨处理方法进行归纳和对比，以期对未来相关项目提供经验。1 悬跨产生的原因及危害海底管道悬跨是指出现在海底管道上且与海床表面不直接接触的悬空段，由于海床表面的不均匀性、沙波沙脊以及海流对海底的冲刷作用都可能导致海底管道形成自由悬跨（见图1）。海底管道悬跨现象是其安全运营的重大潜在隐患，根据设计的要求，如果悬跨长度超过设计值，那么在管道自身重力已经海流冲击力的作用下，管道内部应力幅值将增大，从而导致管道屈曲或者变形，在一定条件下，管道还会产生涡激振动，严重时将导致管道断裂，给生产造成重大损失，同时带来环境污染。图1 海底管道悬跨2 悬跨处理方法海底管道悬跨给海管的正常生产造成了极大的安全风险，因此对于超出允许距离长度的悬跨，需要进行技术处理。目前海管悬跨治理措施主要有吹泥沉降法、抛石法、管底安装支撑法、安装人工水草法等。2.1 吹泥沉降法吹泥沉降法就是利用水流的冲刷力将悬跨两肩逐渐削短，使海管沉降，以达到消除悬跨要求。该种方法通过悬浮式喷射挖沟机对悬跨高点进行削坡，从而使地貌平整，即通过高压水喷射将海底管道下面的土壤冲开形成沟槽的方法，海底管道沉入沟槽后，通过海流或波浪的运动将位于沟槽旁的扰动土壤回填。喷射式挖沟机适用于沙土和剪切强度低于50kPa的软粘土，它能将海管埋设到海底泥面以下，可有效防止海底管道的外部损伤，但是工程费用较高，施工风险高，需要对管道进行挖沟应力分析，且受天气影响较大。悬浮式喷射挖沟机见图2。图2 悬浮式喷射挖沟机2.2 抛石法抛石法是指从船上向管道上倾泄砾石和石子等材料，填充海管下方悬空，防止漩涡冲刷，抑制现有悬空段的波动，避免悬空继续恶化，同时压载管线，保证海管稳定性的一种管线后保护方式。深水抛石海上施工的原理为：（1）通过的GPS和大功率工作级ROV，精确的定位抛石位置；（2）通过传送带和落石管建立起流畅的石料传输通道；（3）通过360°旋转抓斗机不间断的供给船舱内的石料。抛石法既适用于已出现的海管悬跨的处理，也适用于海底管道稳定性保护。可应对不同的海床土壤状态，应用与大面积管道悬跨，形成石坝保护管道。但是随着水深增加及风、浪、流等环境条件的增大，抛石法的高精度要求很难控制。同时由于抛石船成本较高，因此对项目成本的控制是一大难点。2.3 管底安装支撑法管底安装支撑法是在管道的正下方，安放支撑架或者常用海底管道悬跨处理方法蔡长松 曲有杰 陈晓明 张建康 王杰文深圳海油工程水下技术有限公司 广东 深圳 518067 摘要：本文依托我司今年在海底管道悬跨处理方面的实际施工经验，对常用悬跨处理方法进行介绍和对比，以期对未来相关项目提供经验。关键词：海底管道 悬跨处理 机械支撑 后挖沟 抛石Common spanning operations for subsea pipelineCai Changsong，Qu Youjie，Chen Xiaoming，Zhang Jiankang，Wang JiewenCOOEC Subsea Technology Co.，Ltd.，Shenzhen 518067，ChinaAbstract：Based on the practical experience in subsea pipeline spanning operation this year，this paper introduces and compares common spanning operation methods with the hope to provide experience for related operations in the future.Keywords：subsea pipeline； spanning operation； mechanical support； post trenching； riprap

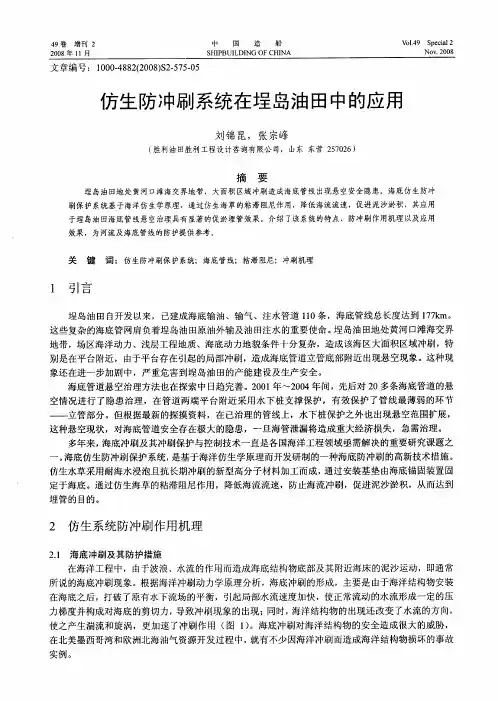

仿生防冲刷系统在埕岛油田中的应用
