电路设计中电阻的选择及其作用
电路设计中电阻的选择及其作用
电阻的种类很多，普通常用的电阻有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等;特殊电阻有压敏电阻、热敏电阻、光敏电阻等。
不同类型电阻其特性参数都有一定的差异，在电路使用时需要考虑的点也不一样。
对于刚接触电路设计的工程师来说很可能会忽略电阻的某些特殊的参数，导致产品的稳定性和可靠性得不到保证。
正确的理解电阻各个参数及选型的注意事项，且全面的理解电阻在电路中起到的真正作用，才能够从底层最基本的电路设计上保证产品的优质性。
1 电阻的基本参数：
新接触硬件电路设计的工程师，可能对电阻的第一印象就是物理书上描述的导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
主要关注的参数为1)、标称阻值：电阻器上面所标示的阻值;2)、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
而在电路的设计上，只关注这两个参数是不够的，还有两个重要的参数必须要在设计当中引起重视：额定功率和耐受电压值，这两个参数对整个系统的可靠性影响非常大。
如电路中流过电阻的电流为100mA，阻值为100Ω，那么在电阻上的功率消耗为1W，选择常用的贴片电阻，如封装为0805或1206等是不合适的，会因电阻额定功率小而出现问题。
因此，选择电阻的额定功率要满足在1W以上(电路设计选择电阻的功率余量一般在2倍以上)，否则电阻上消耗的功率会使电阻过热而失效。
同样，耐压值选择不合适的情况下，也会因为电阻被击穿而导致系统设计的失败。
举个例子：AC-DC开关电源模块在设计的输入前端，根据安规GB4943.1标准的要求，在保证插头或连接器断开后，在输入端L、N上的滞留电压在1S之内衰减到初始值的37%，因此，在设计时一般会采用并接一个或两个MΩ级阻抗的电阻进行能量泄放，而输入端是高压，即电阻两端是要承受高压的，当电阻的耐压值低压输入端高压的情况下，就会产生失效。
以下表一是常见SMT厚膜电阻的参数，最终选型时还要和选购器件的厂家核实。
2电阻在电路中的作用：
2.1基本作用：
电子工程师都学习过电阻的基本作用，即在电路中用作分压器、分流器和负载电阻;它与电容器—起可以组成滤波器及延时电路、在电源电路或控制电路中用作取样电阻;在半导体管电路中用作偏置电阻确定工作点等，对于这些作用，电路中应用是非常多的，也是非常重要，就不做过多的描述。
下面主要给大家介绍0Ω电阻及特殊电阻在电子电路设计中的作用及使用注意事项。
2.2 0欧姆电阻在电路上的作用：
相信有很多新电工，在看一些前辈设计的电子产品时会经常看到电路上存在0Ω的电阻，为什么要设计这么一个电阻呢，直接画板连一块不就好了，还画蛇添足干嘛?通过对资料搜索和整理，要点如下：
1) 模拟地和数字地单点接地
只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，有四种方法解决此问题：1、用磁珠连接;2、用电容连接;3、用电感连接;4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合;电容隔直通交，造成浮地;电感体积大，杂散参数多，不稳定;0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
2) 跨接时用于电流回路
当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。
3) 配置电路
一般，产品上不要出现跳线和拨码开关。
有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。
空置跳线在高频时相当于天线，用贴片电阻效果好。
4) 其他用途
布线时跨线调试/测试用：在开始设计时，要串一个电阻用来调试，但是还不能确定具体的值，加了这么一个器件后方便以后电路的调试，如果调试的结果不需要加电阻，就加一个0欧姆的电阻。
临时取代其他贴片器件作为温度补偿器件，更多时候是出于EMC对策的需要。
另外，0欧姆电阻比过孔的寄生电感小，而且过孔还会影响地平面(因为要挖孔)。
总结如下：
1、在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2、可以做跳线用，如果某段线路不用，直接贴该电阻即可(不影响外观)
3、在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4、想测某部分电路的耗电流的时候，可以去掉0欧的电阻，接上电流表，这样方便测耗电流。
5、在布线时,如果实在布不过去了,也可以加一个0欧的电阻。
6、在高频信号下，充当电感或电容(与外部电路特性有关)用，主要是解决EMC 问题。
如地与地，电源和IC Pin间。
7、单点接地(指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统)。
2.3 特殊电阻在电源模块外围防护电路的作用
最常见的特殊电阻有压敏电阻和热敏电阻，这个在AC-DC开关电源设计和应用中起着关键的作用，了解下这两种电阻的特性和具体的作用：
压敏电阻MOV是在电路电磁兼容EMC中最常用的器件之一，广泛的被应用在电子线路中，来防护因为电力供应系统的瞬时电压突变所可能对电路的伤害。
其特性通俗理解为前端电压高于压敏电阻的开启电压时，压敏电阻被击穿，压敏电阻的阻值降低而将电流予以分流，防止后级受到过大的瞬时电压破坏或干扰，从而保护了敏感的电子组件。
电路防护就是利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。
不过，不要把压敏电阻的作用想的太大了，压敏电阻是不可以提供完整的电压保护的，压敏电阻所能承受的能量或功率是有限的，不能提供持续性的过电压保护。
持续的过电压会破坏保护装置(压敏电阻)，并对设备造成损害。
压敏电阻不能提供保护的部分还有: 开机时的冲击电流、短路时的过电流、电压突降等情况，这些情况需要其他方式的防护。
热敏电阻是一种跟温度相关的器件，一般分为两种，NTC为负温度系数热敏电阻，即温度越高，阻抗越小;PTC为正温度系数热敏电阻即温度越高，阻抗越大。
利用阻抗对温度的敏感特性在电路设计中起到了重要的作用。
NTC在电路中主要为抑制电路启动过程中的启动电流，当系统启动过程中，由于系统内部存在功率电路、容性及感性负载，因此在启动瞬间会出现非常大的冲击电流。
如果电路器件选型过程中没有考虑器件瞬时的抗电流能力，那么系统在多次启动的操作过程中，就很容易导致器件被击穿损坏，而在电路中加入NTC，等于在输入回路启动时提高输入阻抗减少冲击电流，而系统处于稳定状态时，由于NTC发热，根据其负温度特性，阻抗降低，从而在NTC上的损耗也降低，减少了系统的整体损耗。
PTC在电路中可以起到保险丝的作用，所以其还有另一个名字为自恢复保险丝。
在系统运行过程中，电路出现异常，导致出现大电流时，如果该部分电路中串有一个PTC，那么也就等于在PTC中存在有大电流流过，PTC发热，根据其正温度特性，其阻抗将变得很大，使整个回路的阻抗变大，从而使回路的电流变小，起到了保险丝的作用。
根据其正温度的特性，PTC的另一个作用是在电路中实现过温保护。
电阻的知识涵盖非常多，不仅仅是知道欧姆定律后就能应用好，其中还包括了材质及其特殊性能，如电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数;电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生损耗，以热能的形式表现;电阻在电路中通常起分压、分流的作用;对信号来说，交流与直流信号都可以通过电阻等。
作为硬件工程师，想要把元器件用的得心应手，就需要通过对其材质，电气特性和其特殊性做深入的了解。
电路的基本元件电阻电容和电感的作用
电路的基本元件电阻电容和电感的作用电路的基本元件：电阻、电容和电感的作用电路是现代电子科技的重要组成部分，广泛应用于各个领域。
而电路的基本元件——电阻、电容和电感，在电路中扮演着重要的角色。
本文将介绍电阻、电容和电感的作用及其在电路中的应用。
一、电阻的作用及应用1. 电阻的作用电阻是电路中最常见的元件之一，它的主要作用是限制电流的流动。
当电流通过电阻时，电阻会产生电阻力，使电流受到限制，从而控制电路中的电流大小。
2. 电阻的应用电阻在电路中有广泛的应用。
首先，电阻常用于限流电路中，通过改变电阻值可以控制电路中的电流大小，以满足特定的电路需求。
其次，电阻还可以用于调节电路中的电压，如分压电路和稳压电路中常常使用电阻实现对电压的调节。
此外，电阻还可以用于防止电路中部件的过载，起到保护电路的作用。
二、电容的作用及应用1. 电容的作用电容是电路中另一个重要的元件，它的主要作用是储存电荷和释放电荷。
当电容器两端施加电压时，正极会储存正电荷，负极会储存负电荷，形成电场。
而当电容器两端的电压发生变化时，电容器会释放储存的电荷，起到调节电压的作用。
2. 电容的应用电容在电路中有着广泛的应用。
首先，电容常用于滤波电路中，通过利用电容的特性来消除电路中的杂散信号和噪声，使电路工作更加稳定。
其次，电容还常用于频率选择电路，通过选择合适的电容值可以实现对特定频率信号的放大或衰减。
另外，电容还广泛应用于电源电路和电子器件中，如电容式触摸屏、电容传感器等。
三、电感的作用及应用1. 电感的作用电感是电路中的另一个重要元件，它的主要作用是储存磁场能量并抵抗电流的变化。
当电流通过电感时，电感会产生磁场，磁场储存了电流的能量。
而当电流变化时，电感会产生感应电动势，抵抗电流的变化，起到控制和稳定电流的作用。
2. 电感的应用电感在电路中也有着重要的应用。
首先，电感常用于滤波和降噪电路中，通过利用电感的特性来滤除高频信号和噪声，使电路的输出更加稳定和清晰。

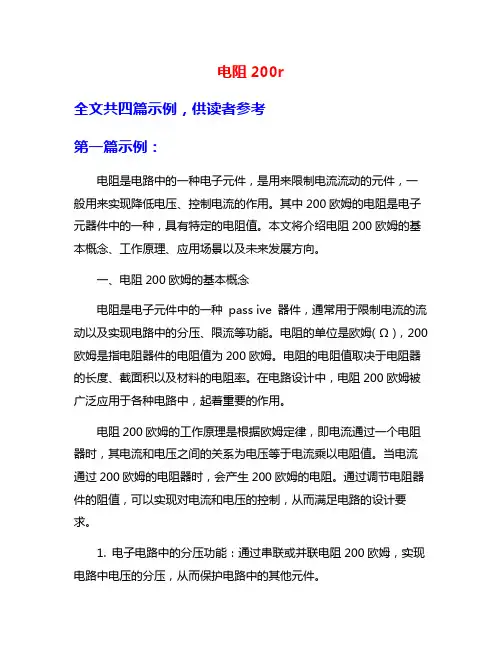

电阻200r
电阻200r全文共四篇示例，供读者参考第一篇示例：电阻是电路中的一种电子元件，是用来限制电流流动的元件，一般用来实现降低电压、控制电流的作用。
其中200欧姆的电阻是电子元器件中的一种，具有特定的电阻值。
本文将介绍电阻200欧姆的基本概念、工作原理、应用场景以及未来发展方向。
一、电阻200欧姆的基本概念电阻是电子元件中的一种pass ive 器件，通常用于限制电流的流动以及实现电路中的分压、限流等功能。
电阻的单位是欧姆（Ω），200欧姆是指电阻器件的电阻值为200欧姆。
电阻的电阻值取决于电阻器的长度、截面积以及材料的电阻率。
在电路设计中，电阻200欧姆被广泛应用于各种电路中，起着重要的作用。
电阻200欧姆的工作原理是根据欧姆定律，即电流通过一个电阻器时，其电流和电压之间的关系为电压等于电流乘以电阻值。
当电流通过200欧姆的电阻器时，会产生200欧姆的电阻。
通过调节电阻器件的阻值，可以实现对电流和电压的控制，从而满足电路的设计要求。
1. 电子电路中的分压功能：通过串联或并联电阻200欧姆，实现电路中电压的分压，从而保护电路中的其他元件。
2. 控制电流大小：在电路设计中，通过选择合适的电阻200欧姆，可以实现对电路中电流大小的调节，避免电流过大损坏元件。
3. 传感器电路中的调零功能：在传感器电路中，常常需要应用电阻200欧姆来进行零点校准，保证传感器测量的准确性。
4. 其他领域的电路设计：电阻200欧姆也被应用在音响电路、通信电路、电源电路等各种电路设计中，发挥着重要的作用。
四、电阻200欧姆的未来发展方向随着科技的发展和电子技术的进步，电阻元件也在不断创新和发展。
未来，电阻200欧姆有望在以下方面得到发展：1. 小型化和集成化：随着电子产品的小型化和集成化趋势，电阻200欧姆也将逐渐向小型化、多功能化发展，以满足电子产品对于体积和性能的要求。
2. 高精度和稳定性：在一些需要高精度和稳定性的领域，如医疗设备、航空航天等，电阻200欧姆将不断提高其精度和稳定性，以满足特殊需求。

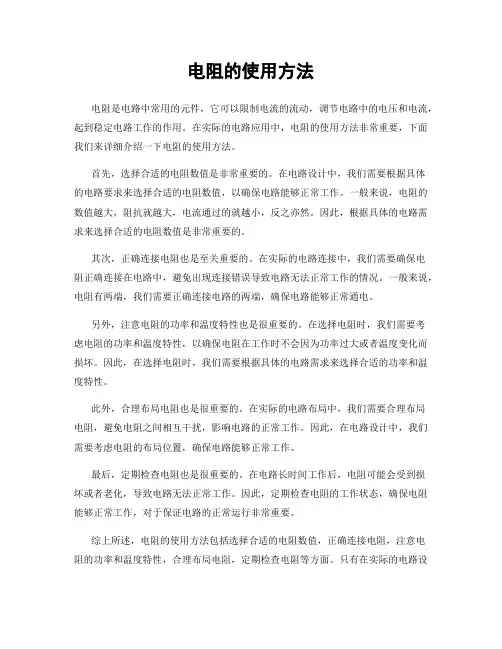

电阻的使用方法
电阻的使用方法电阻是电路中常用的元件，它可以限制电流的流动，调节电路中的电压和电流，起到稳定电路工作的作用。
在实际的电路应用中，电阻的使用方法非常重要，下面我们来详细介绍一下电阻的使用方法。
首先，选择合适的电阻数值是非常重要的。
在电路设计中，我们需要根据具体的电路要求来选择合适的电阻数值，以确保电路能够正常工作。
一般来说，电阻的数值越大，阻抗就越大，电流通过的就越小，反之亦然。
因此，根据具体的电路需求来选择合适的电阻数值是非常重要的。
其次，正确连接电阻也是至关重要的。
在实际的电路连接中，我们需要确保电阻正确连接在电路中，避免出现连接错误导致电路无法正常工作的情况。
一般来说，电阻有两端，我们需要正确连接电路的两端，确保电路能够正常通电。
另外，注意电阻的功率和温度特性也是很重要的。
在选择电阻时，我们需要考虑电阻的功率和温度特性，以确保电阻在工作时不会因为功率过大或者温度变化而损坏。
因此，在选择电阻时，我们需要根据具体的电路需求来选择合适的功率和温度特性。
此外，合理布局电阻也是很重要的。
在实际的电路布局中，我们需要合理布局电阻，避免电阻之间相互干扰，影响电路的正常工作。
因此，在电路设计中，我们需要考虑电阻的布局位置，确保电路能够正常工作。
最后，定期检查电阻也是很重要的。
在电路长时间工作后，电阻可能会受到损坏或者老化，导致电路无法正常工作。
因此，定期检查电阻的工作状态，确保电阻能够正常工作，对于保证电路的正常运行非常重要。
综上所述，电阻的使用方法包括选择合适的电阻数值，正确连接电阻，注意电阻的功率和温度特性，合理布局电阻，定期检查电阻等方面。
只有在实际的电路设计和应用中，我们才能更好地发挥电阻的作用，确保电路能够正常工作。
希望以上内容能够帮助大家更好地了解电阻的使用方法。
电阻的作用与测量
电阻的作用与测量在电路中，电阻是一种被广泛应用的电子元件。
它具有控制电流流动和降低电压的重要作用。
本文将介绍电阻的作用原理，以及常用的电阻测量方法。
1. 电阻的作用原理电阻是一种能够阻碍电流通过的电子元件。
通过调整电阻的阻值，可以控制电流的大小。
电阻的作用主要体现在以下几个方面：a. 限制电流流动：在电路中，通过选择合适的电阻值，可以限制电流的大小，使其在一个安全范围内。
这对于保护其他电子元件的安全运行非常重要。
b. 降低电压：电阻器是一个两端电压差正比于电阻值的电子元件，在电路中可以通过串联电阻的方式来降低电压。
这对于降低电压到合适的工作范围非常有用。
c. 调节电路性能：电阻器还可以用于调节电路的性能，例如在滤波电路中，通过改变电阻值来调整截止频率，以实现对信号的滤波效果。
2. 常用的电阻测量方法为了准确地测量电阻值，需要使用专门的仪器和测量方法。
下面介绍几种常用的电阻测量方法：a. 万用表：万用表是一种常见的测量电阻的工具。
通过选择合适的档位，将待测电阻与万用表进行连接，在显示屏上即可读取电阻值。
使用万用表测量电阻时，需要注意保持测量环境的稳定，并确保测试引线与被测电阻之间的连接良好。
b. 桥式测量法：桥式测量法是一种高精度的电阻测量方法。
它利用桥路平衡原理，通过调节滑动变阻器、精密电阻和标准电阻等元件的值，使得测量电路中的电流趋近于零，从而得到准确的电阻值。
c. 示波器法：在某些情况下，可以利用示波器进行电阻测量。
利用示波器的电压-电流特性曲线，可以通过测量两点电压和流过的电流，间接计算出电阻值。
d. 数字电桥法：数字电桥是一种基于数字信号处理的精密电阻测量仪器。
它通过将电桥测量信号进行数字化处理，提高了测量的精度和稳定性。
总结：电阻作为电子元件中不可或缺的一部分，在电路设计和测量中起着重要作用。
通过合理选择电阻值和使用适当的测量方法，我们能够实现对电流和电压的控制，并确保电路的正常工作。
分压电路设计经验
分压电路设计经验分压电路是电子电路中常见的一种电路，用于将输入电压分压为较低的输出电压。
设计好的分压电路可以在实际应用中发挥重要作用，下面是一些分压电路设计经验。
1.确定需求：在设计分压电路之前，首先要明确所需的输出电压。
这可以通过分析具体的实际应用来确定。
例如，如果需要将高电压降低到适合于微控制器的工作电压范围，输出电压通常在3.3V或5V左右。
2.选择适当的电阻：在分压电路中，电阻起到分压作用。
选择适当的电阻值是设计成功的关键。
一般来说，电阻值不宜太大，否则会引入较大的电流漏失。
另一方面，电阻值也不宜过小，以避免过大的电流流过电阻。
3.考虑电流负载：分压电路的输出电压受到电流负载的影响。
因此，在设计分压电路时，要考虑所连接的负载电流。
对于较高的负载电流，电阻值应该选择较小的值，以减小电流的压降。
4.防止电流漂移：分压电路容易受到电流漂移的影响，这会导致输出电压的波动。
为了减小电流漂移，可以使用电压跟随器，将输出电压与输入电压关联起来，并通过反馈控制来减小电流漂移。
5.考虑温度变化：分压电路的电阻值可能会随着温度的变化而改变。
因此，在设计分压电路时，要考虑到电阻的温度系数。
选择具有较小温度系数的电阻，可以减小温度对输出电压的影响。
6.抗干扰设计：分压电路设计时要考虑到来自外界的电磁干扰和电源噪音。
为了提高电路的抗干扰性能，可以在输入和输出端添加滤波电容，以降低干扰信号。
7.稳定性分析：在设计分压电路时，应该对电路的稳定性进行分析。
要确保输入电压变动时，输出电压能够在一个合理的范围内稳定。
8.保护电路设计：在实际应用中，分压电路可能遇到过压或过流等问题。
为了保护电路的安全运行，可以在电路中添加过压保护和过流保护电路。
9.仿真验证：在设计完成后，可以使用电路仿真软件进行验证。
通过仿真可以评估电路参数和性能，并进行必要的调整。
10.实验测试：最后，在将分压电路应用于实际场景之前，应进行实验测试，验证电路性能，并进行必要的调整和优化。

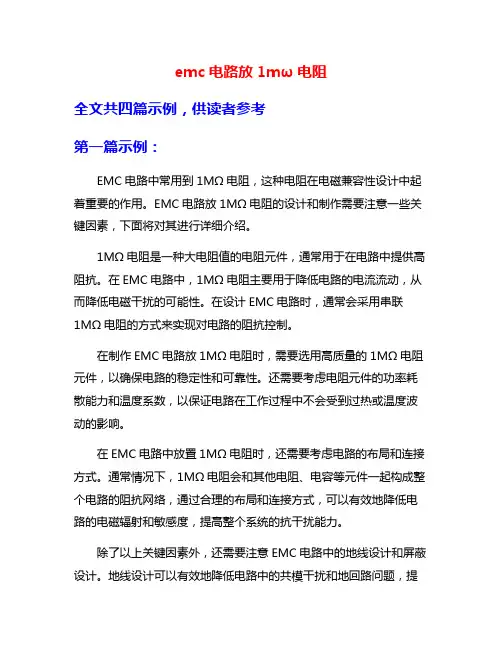

emc电路放1mω电阻
emc电路放1mω电阻全文共四篇示例，供读者参考第一篇示例：EMC电路中常用到1MΩ电阻，这种电阻在电磁兼容性设计中起着重要的作用。
EMC电路放1MΩ电阻的设计和制作需要注意一些关键因素，下面将对其进行详细介绍。
1MΩ电阻是一种大电阻值的电阻元件，通常用于在电路中提供高阻抗。
在EMC电路中，1MΩ电阻主要用于降低电路的电流流动，从而降低电磁干扰的可能性。
在设计EMC电路时，通常会采用串联1MΩ电阻的方式来实现对电路的阻抗控制。
在制作EMC电路放1MΩ电阻时，需要选用高质量的1MΩ电阻元件，以确保电路的稳定性和可靠性。
还需要考虑电阻元件的功率耗散能力和温度系数，以保证电路在工作过程中不会受到过热或温度波动的影响。
在EMC电路中放置1MΩ电阻时，还需要考虑电路的布局和连接方式。
通常情况下，1MΩ电阻会和其他电阻、电容等元件一起构成整个电路的阻抗网络，通过合理的布局和连接方式，可以有效地降低电路的电磁辐射和敏感度，提高整个系统的抗干扰能力。
除了以上关键因素外，还需要注意EMC电路中的地线设计和屏蔽设计。
地线设计可以有效地降低电路中的共模干扰和地回路问题，提高EMC电路的抗干扰能力。
而屏蔽设计则可以有效地阻止外部电磁场的干扰进入电路中，进一步提高整个系统的抗干扰能力。
EMC电路中放1MΩ电阻是一个复杂的工程问题，需要综合考虑电路的设计、制作、布局、连接、地线和屏蔽等多个方面因素。
只有在全面考虑了这些因素的基础上，才能设计出具有良好电磁兼容性的高质量EMC电路。
希望以上内容对您有所启发。
第二篇示例：EMC电磁兼容是指电子产品在电磁环境中能够正常工作而不产生干扰或受到干扰的能力。
在现代电子产品中，EMC问题已经变得越来越重要，因为电子产品之间的干扰会导致系统性能下降甚至损坏。
在EMC电路设计中，常常会遇到需要放置1MΩ电阻的情况。
1MΩ电阻是一种高阻抗的元件，用于限制电流流过的路径，起到隔离和保护的作用。
在EMC设计中，放置1MΩ电阻的主要目的是消除电磁干扰，防止系统之间互相干扰。
电阻知识介绍
电阻知识介绍一、概述你知道吗？在我们日常生活中，电阻这个东西虽然不常挂在嘴边，但它可是电子世界里不可或缺的一部分。
它就像是我们电路中的“交通警察”，虽然它不会让电流直接停下来，但是它能控制好电流的流速和方向。
这就像有时候路上堵车了，交警就会疏导车辆绕开拥堵的地方一样。
电阻在电路中的作用就是调节电流的强弱，让我们的电器能够正常工作。
那么接下来我们就一起来了解一下关于电阻的知识吧！1. 简述电阻的重要性及其在我们日常生活中的应用电阻虽然听起来像是一个深奥的概念，但其实它在我们的生活中无处不在，起着非常重要的作用。
想象一下每次你打开家中的电灯，背后支撑这个简单动作的，就有电阻的一份功劳。
电阻的重要性体现在它能帮助我们控制电流，电流是电器工作的基础，但太强了也不行，这时候就需要电阻来平衡，确保电流在合适的范围内。
想象一下水流，如果水流过急，可能就会形成洪水，破坏我们的家园。
而电阻就像是水流中的闸门，调节着水流的快慢，防止洪水发生。
在我们日常生活中，电阻的应用十分广泛。
除了家里的电灯，还有电脑、手机、汽车等等，几乎一切电子设备都离不开电阻。
因为电阻可以帮助我们确保设备在合适的电流下工作，避免损坏。
同时电阻还可以帮助我们节省能源，比如说家里的节能灯就是通过电阻来减少电能的消耗。
电阻虽然是一个小小的元件，但却是支撑我们现代生活的重要基础。
每次你享受电子设备的便利时，背后都有电阻默默地工作着。
可以说电阻的存在让我们的电子设备更稳定、更节能，也让我们的生活更加美好。
2. 引出电阻的基本概念：电阻是电路中对电流的阻碍作用电阻啊其实就是电路里的一个很重要的“角色”哦。
当电流想要在电路里流动时，总会遇到一些阻碍，这时候电阻就出场啦。
它就像是一个守在路上的“交通警察”，不让电流随心所欲地通过，给它制造点小小的麻烦。
这可不是在为难电流，而是为了让电路工作得更稳定和安全。
所以呀电阻在电路里扮演着非常重要的角色，它帮助控制电流的大小和方向，确保电路正常工作。
【硬件设计】上拉电阻和下拉电阻用法
【硬件设计】上拉电阻和下拉电阻的用法一、什么是上拉电阻？什么是下拉电阻？上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
二、上拉电阻及下拉电阻作用：1、提高電壓准位：a.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
b.OC门电路必须加上拉电阻，以提高输出的搞电平值。
2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
3、N/A pin防靜電、防干擾：在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
同時管脚悬空就比较容易接受外界的电磁干扰。
4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
5、預設空閒狀態/缺省電位：在一些 CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接 0 或上拉接 1。
在I2C 总线等总线上，空闲时的状态是由上下拉电阻获得。
6. 提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。
同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。
从而提高芯片输入信号的噪声容限增强抗干扰能力。
三、上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
交流电路中的电感电容和电阻的作用
交流电路中的电感电容和电阻的作用交流电路中的电感、电容和电阻的作用交流电路中的电感、电容和电阻是三个基本的元件，它们在交流电路中发挥着重要的作用。
本文将详细探讨这三个元件在交流电路中的作用以及其相互之间的关系。
一、电感的作用电感是由螺线圈或线圈产生的，当电流通过电感时，会产生磁场。
在交流电路中，电感可以用来限制电流的变化速度。
当电流变化时，电感会阻碍电流的变化，使得电流逐渐增加或减小。
这种特性使电感称为频率选择性元件。
在交流电路中，电感的主要作用有：1. 限制电流的变化速度：电感抑制电流的快速变化，使得交流电流呈现较为稳定的特性。
2. 储存电能：当电流变化时，电感将电能存储在磁场中，然后释放回电路中。
这种储能和释能的特性在电路中起到平稳电流的作用。
3. 延迟电流相位：电感在电路中引起电流和电压之间的相位差，从而改变交流电路的电学特性，如延迟电流相位。
二、电容的作用电容由两个导体板和之间的介质组成，当电压施加在电容上时，会在导体板之间形成电场。
在交流电路中，电容可以用来储存电荷并释放。
在交流电路中，电容的主要作用有：1. 储存电能：电容可以将电能存储在电场中，在需要时释放回电路中。
这种储能和释放的特性在电路中起到平稳电压的作用。
2. 阻碍直流电流：电容在交流电路中可以通过充电和放电来传递电流，但对直流电流具有很高的阻抗，相当于断路。
3. 改变电流相位：电容可以引起交流电路中电流和电压的相位差，从而改变交流电路的电学特性，如提前电流相位。
三、电阻的作用电阻是电流通过时产生电压降的元件，在交流电路中起到限制电流流动的作用。
电阻的大小可以通过欧姆定律来描述，即V=IR，其中V 是电压，I是电流，R是电阻。
在交流电路中，电阻的主要作用有：1. 限制电流流动：电阻通过阻碍电流的流动引起电压降，从而限制电流的大小。
2. 耗散电能：电阻将电流转化为热能进行耗散，这种特性使得电阻可以用来控制电路中的功率。
3. 改变电路特性：电阻在交流电路中会引起电压和电流的相位一致，并且不引起相位变化。
电路中的电阻如何分析电路中的电阻规律
电路中的电阻如何分析电路中的电阻规律电阻是电路中的重要元件，它对电流的流动产生一定的阻碍作用。
对于任何一个电路，电阻的存在都会产生电压降，并且在电流通过电阻时会引起电能的转化。
在分析电路中的电阻规律时，我们需要考虑电阻的特性以及其在电路中的作用。
一、电阻的特性电阻的物理特性由其阻值和功率两个参数来描述。
阻值用欧姆（Ω）作为单位，表示电阻对电流的阻碍程度。
功率用瓦特（W）作为单位，表示电阻耗散的能量。
根据欧姆定律，电阻的阻值与电流和电压之间存在一定的关系，可以用以下公式表示：R = V/I其中，R表示电阻的阻值，V表示通过电阻的电压，I表示通过电阻的电流。
二、串联电阻和并联电阻在电路中，电阻可以按照其连接方式分为串联电阻和并联电阻。
串联电阻是指多个电阻按照顺序连接在一起，电流从第一个电阻经过第二个电阻再经过第三个电阻依次流动。
并联电阻是指多个电阻连接在一点上，电流分别经过不同的电阻。
1. 串联电阻对于串联电阻，总电阻等于各个电阻阻值之和。
例如，若有三个串联电阻R1、R2和R3，则总电阻RT可以表示为：RT = R1 + R2 + R3同时，电流通过串联电阻时是相同的，根据欧姆定律，可以得到每个电阻上的电压分配比例：V1 = I * R1V2 = I * R2V3 = I * R32. 并联电阻对于并联电阻，总电阻的倒数等于各个电阻倒数之和的倒数。
例如，若有三个并联电阻R1、R2和R3，则总电阻RT可以表示为：1/RT = 1/R1 + 1/R2 + 1/R3同时，串联电阻的电压相同，根据欧姆定律，可以得到总电流分配比例：I1 = V/R1I2 = V/R2I3 = V/R3三、电阻的影响因素除了电阻本身的阻值和功率外，电阻的温度和材料也会对电路产生影响。
1. 温度影响电阻的阻值会随着温度的升高而变大，这为电路设计带来一定的挑战。
一般来说，电阻的温度系数越小，其阻值随温度的变化就越小。
2. 材料影响不同材料的电阻具有不同的特性，根据需求选择合适的电阻材料能够优化电路性能。
