硫化
硫化
来到这里，我第一次知道了轮胎可分为半钢子午
线轮胎（轿车用小型轮胎）和全钢
子午线轮胎（大型轿车用胎）。
知道了轮胎上那些印着的字母的含义，知道了轮胎的种
种规格，知道了那些个因素可能导致轮胎的不良等等等等。
轮胎的主要生产流程是这样的：首先按照要生产轮胎的种类规格，按照配方，将各
种原材料进行融合密炼，这是最重要的一步，因为原材料的好坏以及材料炼制的成功与
否直接关乎轮胎的质量。
只有保证材料的合格，才能保证生产出合格的轮胎。
材料的炼
制主要归属密炼系统。
这个系统是独立的，主要负责将采购的各种工业橡胶，炭黑，等
原料炼制造轮胎用的材料，同时向半钢和全钢两个部门输送。
第二步，就是生产一科的责任部署，一科简称压延压出车间，就是通过各种机器将
密炼部门送到的各种材料，挤压延展，根据需要，植入钢丝，进一步的细化加工，分门
别类的制造为符合轮胎个部性能的材料。
主要可分为胎圈，胎面材料，胎侧材料，轮胎
内衬层材料等。
第三步，为生产二科的任务，简称裁断，即运用各种机器，将一科输送过来的成批的，连续的大量的各种材料裁断成一小段的，不是太长的一段一段，以方便于输送给生
产三科的各个操作机台，提高工作效率。
第四步，隶属于生产三科，即成型车间，故名思议，所谓成型，就是将前面科室的
输送的各种轮胎的组成材料组合成生台胎。
成型车间的机器一般分为两段，一段和二段
，一段主要负责生产出轮胎的内层，二段则是将胎圈，胎面材料组加到一段产出的内层上，就这样一个生胎就顺利产出了。
第五步，成型产的生胎送到四科，即我所在的科室，硫化成熟，就成为了我们常用
的轮胎。
下面主要介绍一下三科产的生胎到了我所在的车间一直到被送到仓库的经历，
这是一个很特殊的转变。
生胎一被送到硫化车间，首先要被送到喷涂机喷涂，即在轮胎内层喷上隔离剂，其
目的就是防止轮胎在硫化的时候粘胎，即轮胎与硫化机里各种介质的容器--胶囊粘连，
造成轮胎不合格，这是一个十分重要的过程，因为如果喷涂做的不好，将直接造成而不
是导致轮胎废掉，是以有“喷涂是西瓜，硫化是芝麻”这样形象的说法。
喷涂完成以后，轮胎一般被放置一段时间，根据实际生产的情况，这个时间一般是
几个小时，乃至几天，一般不会超过两个周。
然后就会被拉到各个硫化机被硫化。
由于轮胎规格不同，所以不同的轮胎会被搬运工拉到相对应的机台，不得有差错，
否则将会导致轮胎不良，乃至废胎。
所谓硫化，就是在原料橡胶中添加硫磺及其其他加
硫剂，并对其加压，加热或其他方法，促使橡胶分子间相结合，强度牢固性向上，在一
定的时间范围内，橡胶的塑性减少，弹性及引张强度增大，从减少其个溶剂的膨胀变化量。
硫化的方法有很多种，可按设备类型，加热介质种类和硫化工艺方法等分类，主要
有热加硫法，冷加硫法和室温加硫法三种。
永盛使用的是热加硫法，采用的是蒸汽加氮
气的方式，下面主要介绍这一块。
热加硫法是橡胶工艺使用最广泛的硫化方法，加热量增加反应活性，加速交联的一个重要手段，热源主要有蒸汽，热水，电气，高电波等。
加硫剂主要有粉状硫磺（硫化剂），氧化锌（活性剂），树脂（防老剂）等，其他有炭黑（补强剂），氮气（软化剂）。
硫化过程指的是将成型工程完了后的生胎，经过喷涂机喷涂后，放置在相应的模具中通过一定时间的温度，压力的媒介作用，促使橡胶中的歌分子链接成网状，形成高弹性，高耐磨性的轮胎。
硫化主要有三个要素，即压力，时间和温度，他们是构成硫化工
艺条件的主要因素，对硫化质量起决定性的影响。
硫化的时候，选择最佳的硫化条件，除了找到正硫化时间外，还应该考虑下面的几
个因素：制品厚度，‚胶料的导热系数，因配方而异。
ƒ制品材料结构
中有无非橡胶材料④模型尺寸。
模型材料以及平板类型也会影响硫化的温度和时间。
而这里德正硫化指的是在硫化工程中，橡胶的各种性能都随着硫化的时间而改变，
当硫化达到某一阶段时，硫化胶的主要物理机械性能均达到或接近于最佳值或者说硫化
胶的综合性能达到最佳值时的硫化状态，即称为正硫化。
处于正硫化前期的称为欠硫，
处于正硫化后期的称为过硫化，橡胶物的物理性能都较差。
正硫化时间指的是达到正硫化状态所需的时间。
硫化温度是橡胶发生反应的基本条件，它直接影响硫化速度和产品质量。
硫化温度高，硫化速度快，生产效率较高，反之
硫化速度就慢，生产效率就低。
硫化温度的高低，应决定于胶料配方，其中民间偏方网
最重要的是取决于橡胶的种类和硫化系统。
硫化热源主要有蒸汽，热水，蒸汽加氮气，蒸汽加热水四种方式。
硫化内部热源的
选择不但需要通过硫化机得种类进行管理和控制，温度和压力的选择还需要考虑轮胎构
成材料，性能以及工厂设备等因素。
硫化温度决定：硫化温度和热源问题是由硫化机别的控制方式和工厂现况决定的，
还受到各种材料的界限温度的影响。
硫化压力的决定：对硫化压力的选取应根据胶料的配方，可塑性，产品结构等来决定，压力的目的和作用则主要有防止制品在硫化过程中产生气泡，提高胶料的致
密性‚使胶料易于流动和充满模槽ƒ提高胶料于布层的密着力④有助于提高硫
化胶的机械性能
本公司采用的蒸汽加氮气的热硫化方式热源采用蒸汽，压力源采用氮气。
蒸汽和氮
气不可同时供入，先期供入的蒸汽必须延续到加硫末期，以保证有足够的热量维持加硫
过程。
优点是加硫温度及压力性能稳定。
缺点是轮胎上下部温差较大。
所操作的硫化机主要由机械本体，机械手，中心机构，卸胎臂，后充机，受胎等组成，其各自的性能主要是：
1，本体：本体是由个各种构成物组装而成，担当着主心骨的作用，主要功能是可在上面进行模具安装，活络模装置，中心棒装置，各类排气管组装。
2，机械手：从受台上抓住生胎往模具里放置的装置。
3，中心机构：驱动胶囊动作及运作各种硫化媒体的机构。
主要有上环和下环组成。
上环：支持胶囊的作用及上升，定型，下降过程中的各个位置，根据生胎的大小，设定的位置可变动。
下环：与中心棒组装在一起，开模的时候从下模中取出轮胎的作用
4，受台：放置生胎的装置。
5，卸胎臂：将硫化完了的轮胎取出，并放到后充机上的装置，
6，PCI：刚刚硫化完了的轮胎具有很高的热量，冷却时橡胶特性会有所收缩的隐患，有
变形或无法形成正常的尺寸的问题。
为放置上述的问题而增加的装置。
7模具：能得到所需产品形象的金属制品。
根据材料可分为铝制模具和铁制模具。
根据形态可分为两半模具和组合模具。
8活络模水缸：控制组合模具的张开或收拢控制的的装置。
所采用的具体的工艺步骤即硫化时的程序，也就是工艺条件，指的是从投入生胎后合模瞬间到轮胎硫化结束开模瞬间这个时间段内硫化机得工作情况，主要包括以下几步：1：10公斤低压蒸汽循环供入，目的是减少直接转换高压蒸汽（17公斤）存在的压力差，轮胎外观品质保证有力。
2:17公斤高压蒸汽通入，继续提高胶囊内部温度，并且不断排出胶囊内部的冷凝水，减少生胎上下侧的温度差。
3：内部高压25公斤氮气供入，与上部留存的蒸汽进行充分的混合，为正硫化的转化准备。
4，高压氮气继续供入，造成轮胎上下侧温度差异巨大，并出现大量的冷凝水，因此此步将会把冷凝水排出，保证内温。
5:25公斤高压氮气持续供入，进入正硫化阶段，半钢子午线轮胎设计要求轮胎内部压力超过23公斤时才能彻底将轮胎内部残存的气泡和水分排出，保证轮胎的气密性。
6：正硫化时间包含，同时保证PCI有足够的时间进行卸胎及下一回的等待准备。
7：硫化结束，将内部压力排出，开模准备。
8，进行虹吸原理，对胶囊内部进行抽真空作业，减少内部冷凝水的残余量，防止开模后，因胶囊内部冷却水膨胀胶囊炸破。
此外，硫化定型压力的监视也是一个十分重要的值得注意的地方。
所谓定型，就是在机械手将生胎投进模具后，通一一定的压力，对其进行整形，使其与模具的接触更好。
主要包括一次定型和二次定型两个过程
一次定型作用：机械手投入时开始，到主机合模前结束。
二次定型作用：保证生胎与模具良好的安插，从主机合模开始到完全开模钱任一时间都可进行。
由于硫化机得原因，可产生的主要不良有BWB（在胎圈和轮胎下部产生的内衬层不良）、LEB（由于胶囊破裂造成的不良）、PB（因生胎不良产生的胎圈部橡胶溢出）、BCT（胎面部位文字全部消失）、PBA（胶囊外翻造成的胎圈部位外观不良）、LI（整形不好，轮胎内部粗糙）等。
♂荰紫藤^_^。
橡胶硫化原理
橡胶硫化原理橡胶硫化是指将橡胶原料加入一定量的硫化剂，在一定的温度和时间下，使其产生化学反应，从而使橡胶原料发生交联，形成橡胶制品的过程。
橡胶硫化的目的是提高橡胶原料的物理力学性能、抗老化性能和耐热性能，从而保证橡胶制品的使用寿命和安全性。
硫化剂的种类及作用常见的硫化剂包括硫、硫代硫酸酯、硫化氢、过硫酸盐、亚硝基化合物等。
其中硫化氢为典型的亲核试剂，为硫化反应提供活化的硫端；过硫酸盐为一种自由基引发剂，可以加速硫化反应的进行。
不同的硫化剂具有不同的反应机理和反应速度，且选用的硫化剂与橡胶种类和用途有关。
一般情况下，硫化速度越快、交联密度越高，橡胶制品的物理力学性能越优良。
硫化工艺的参数橡胶硫化的工艺参数包括硫化温度、硫化时间、硫化剂用量、交联密度、交联结构等。
这些参数之间相互影响，必须合理协调，才能得到优良的橡胶制品。
硫化温度是指橡胶制品在硫化过程中所经历的温度。
温度过高会导致硫化过程过快，造成橡胶制品内部交联密度不均、外部硫化层脆化；温度过低则会导致硫化速度缓慢、硫化程度不足、物理力学性能不好。
一般情况下，橡胶硫化的温度范围为120℃-180℃，不同的硫化剂对应不同的合理温度范围。
硫化剂用量是指在一定的温度、时间下，为了达到预定的交联密度所需的硫化剂量。
硫化剂的用量和硫化剂种类、硫化温度、硫化时间、交联密度等参数有关。
硫化剂用量过多会导致硫化密度过高、物理力学性能不足、成本增加；硫化剂用量过少则会导致硫化程度低、交联密度不足、物理力学性能不好。
一般情况下，硫化剂用量为1%-10%左右。
交联密度是指在橡胶硫化过程中，橡胶分子链之间所形成的交联点的数量和密度。
交联密度直接影响橡胶制品的物理力学性能、热化学性能和耐磨性能等。
交联密度越高，橡胶制品的物理力学性能越好，但过高的交联密度可能导致橡胶制品在低温下脆化；交联密度越低，橡胶制品的导电性和热传导性等性能越好，但是物理力学性能不好，容易脱层、开裂等。
橡胶硫化过程的四阶段：起硫、欠硫、正硫和过硫
橡胶硫化过程的四阶段：起硫、欠硫、正硫和过硫胶料在硫化时，其性能随硫化时间变化而变化的曲线，称为硫化曲线。
从硫化时间影响胶料定伸强度的过程来看，可以将整个硫化时间分为四个阶段：硫化起步阶段、欠硫阶段、正硫阶段和过硫阶段。
1）硫化起步阶段（又称焦烧期或硫化诱导期）硫化起步的意思是指硫化时间胶料开始变硬而后不能进行热塑性流动那一点的时间。
硫起步阶段即此点以前的硫化时间。
在这一阶段内，交联尚未开始，胶料在模型内有良好的流动性。
胶料硫化起步的快慢，直接影响胶料的焦烧和操作安全性。
这一阶段的长短取决于所用配合剂，特别是促进剂的种类。
用有超速促进剂的胶料，其焦烧比较短，此时胶料较易发生焦烧，操作安全性差。
在使用迟效性促进剂（如亚磺酰胺）或与少许秋兰姆促进剂并用时，均可取得较长的焦烧期和良好的操作安全性。
但是，不同的硫化方法和制品，对焦烧时间的长短亦有不同要求。
在硫化模压制品时，总是希望有较长的焦烧期，使胶料有充分时间在模型内进行流动，而不致使制品出现花纹不清晰或缺胶等到缺陷。
在非模型硫化中，则应要求硫化起步应尽可能早一些，因为胶料起步快而迅速变硬，有利于防止制品因受热变软而发生变形。
不过在大多数情况下仍希望有较长的焦烧时间以保证操作的。
2）欠硫阶段（又称预硫阶段）硫化起步与正硫化之间的阶段称为欠硫阶段。
在此阶段，由于交联度低，橡胶制品应具备的性能大多还不明显。
尤其是此阶段初期，胶料的交联度很低，其性能变化甚微，制品没有实用意义。
但是到了此阶段的后期，制品轻微欠硫时，尽管制品的抗张强度、弹性、伸长率等尚未达到预想的水平，但其抗撕裂性耐磨性和抗动态裂口性等则优于正硫化胶料。
因此，如果着重要求后几种性能时，制品可以轻微欠硫。
3）正硫阶段大多数情况下，制品在硫化时都必须使之达到适当的交联度，达到适当的我联度的阶段叫做正硫化阶段，即正硫阶段。
在此阶段，硫化胶的各项物理机械性能并非在同一时都达到最高值，而是分别达到或接近最佳值，其综合性能最好。
硫化工艺技术
硫化工艺技术硫化工艺技术是一种常用的制造工艺，用于改善材料的性能和增加其使用寿命。
硫化是指在一定条件下，通过硫黄与材料反应，形成硫化物，并在材料中形成交联结构的过程。
硫化工艺技术广泛应用于橡胶、塑料和纤维等材料的生产中，下面我们来介绍一下硫化工艺技术的基本原理。
首先，硫化工艺技术的目的是通过交联结构的形成，增加材料的强度、耐磨性和耐老化性能。
硫化是通过硫黄与材料中的双键反应形成硫化物，从而将材料的分子间锁定在一起，形成交联结构。
硫黄在硫化过程中充当交联剂的角色，它能够与材料中的双键发生反应，将分子间的链断裂，并形成新的交联结构。
其次，硫化工艺技术的关键是控制硫化反应的温度和时间。
硫化反应需要一定的温度和时间才能完成。
温度过高或时间过长会导致硫化反应过度，使材料变硬、脆化甚至破裂。
温度过低或时间过短则无法完成硫化反应，材料性能改善效果不明显。
因此，在硫化工艺技术中，需要根据不同材料的特性和要求，合理选择硫化温度和时间，以达到最佳硫化效果。
此外，硫化工艺技术还需要使用一定的硫化助剂和适当的硫化条件。
硫化助剂有助于加快硫化反应速度，提高硫化效果。
常用的硫化助剂有活性剂、抗老化剂和加成剂等。
硫化条件主要包括硫化温度、硫化时间和硫化环境等，不同材料对硫化条件的要求也有所不同。
最后，硫化工艺技术在实际应用中还需要注意一些问题。
首先是硫化过程中产生的气体和有害物质的处理问题。
硫化反应会产生一些有害气体和污染物，需要通过适当的处理措施将其排出和处理，以保护环境和人体健康。
其次是硫化后材料的贮存和使用问题。
硫化后的材料需要避免日光直射和潮湿环境，以防止硫化物的分解和材料的老化。
总之，硫化工艺技术是一种重要的制造工艺，通过硫化反应能够改善材料的性能和增加其使用寿命。
在应用硫化工艺技术时，需要合理选择硫化条件、使用适当的硫化助剂，并注意硫化过程中产生的气体和有害物质的处理问题。
通过科学的硫化工艺技术，可以使材料的性能得到有效提升，推动工业的发展。
促进剂的硫化曲线

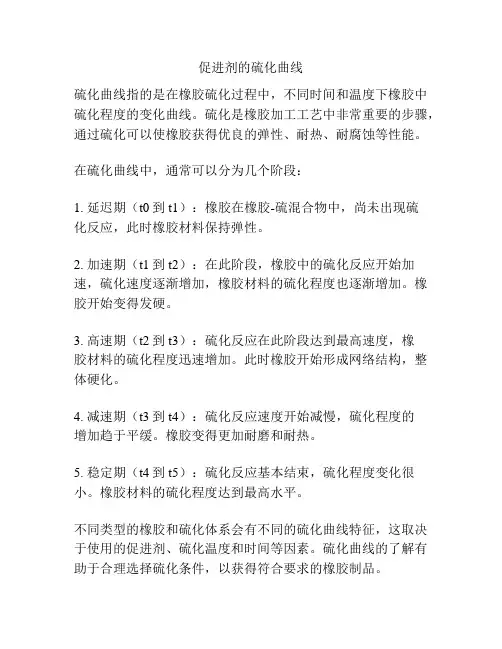

促进剂的硫化曲线
硫化曲线指的是在橡胶硫化过程中，不同时间和温度下橡胶中硫化程度的变化曲线。
硫化是橡胶加工工艺中非常重要的步骤，通过硫化可以使橡胶获得优良的弹性、耐热、耐腐蚀等性能。
在硫化曲线中，通常可以分为几个阶段：
1. 延迟期（t0到t1）：橡胶在橡胶-硫混合物中，尚未出现硫
化反应，此时橡胶材料保持弹性。
2. 加速期（t1到t2）：在此阶段，橡胶中的硫化反应开始加速，硫化速度逐渐增加，橡胶材料的硫化程度也逐渐增加。
橡胶开始变得发硬。
3. 高速期（t2到t3）：硫化反应在此阶段达到最高速度，橡
胶材料的硫化程度迅速增加。
此时橡胶开始形成网络结构，整体硬化。
4. 减速期（t3到t4）：硫化反应速度开始减慢，硫化程度的
增加趋于平缓。
橡胶变得更加耐磨和耐热。
5. 稳定期（t4到t5）：硫化反应基本结束，硫化程度变化很小。
橡胶材料的硫化程度达到最高水平。
不同类型的橡胶和硫化体系会有不同的硫化曲线特征，这取决于使用的促进剂、硫化温度和时间等因素。
硫化曲线的了解有助于合理选择硫化条件，以获得符合要求的橡胶制品。
硫化反应的名词解释
硫化反应的名词解释硫化反应是一种化学反应，指的是含有硫氧化物物质与其他化合物或物体发生化学反应的过程。
通过硫化反应，可合成多种具有重要应用价值的化合物，并应用于众多领域，如化工、材料科学、环境工程等。
一、硫化反应的基本原理硫化反应的基本原理是硫氧化物与其他物质之间的化学作用。
硫氧化物是指硫元素与氧元素形成的化合物，最常见的硫氧化物包括二氧化硫（SO2）、三氧化硫（SO3）和二硫化碳（CS2）等。
这些硫氧化物与其他化合物或物质发生反应时，可以引发硫化反应的进行。
硫化反应通常是一种氧化还原反应，其中硫氧化物被还原，即失去氧原子，形成较低价态的硫化物。
同时，参与反应的其他物质通常被氧化，即获得氧原子。
这样的反应对于合成一些硫化合物而言是必要的，因为硫化物在众多领域有广泛的应用。
二、硫化反应的应用领域1. 化工领域硫化反应在化工领域具有重要的应用价值。
例如，通过硫化反应可以合成硫代硫酸酯，这是一种重要的有机化合物，广泛用于合成药物和农药等。
此外，硫化反应还可用于合成催化剂和染料等，对于提升化工领域的生产效率和产品质量具有重要意义。
2. 材料科学领域硫化反应在材料科学领域也有广泛应用。
例如，通过硫化反应可合成金属硫化物，这些硫化物具有优异的电学、磁学和光学性能，被广泛应用于半导体、光电和磁性材料等领域。
另外，硫化反应还可用于合成一些高性能涂料和粘合剂等，为材料科学领域的研究和应用带来了诸多便利。
3. 环境工程领域在环境工程领域，硫化反应也扮演着重要的角色。
二氧化硫是燃烧过程中的产物之一，其排放会对环境和人体健康造成严重影响。
通过硫化反应，可以将二氧化硫转化为二硫化碳和硫酸，以减少其对环境的危害。
此外，硫化反应还可用于废气和污水处理中，将有害的硫化氢转化为较为稳定的硫酸盐和硫化物，从而减少环境污染。
综上所述，硫化反应是一种重要的化学反应，通过此反应可以合成多种具有重要应用价值的化合物。
硫化反应在化工、材料科学和环境工程等领域发挥着重要的作用，为这些领域的研究和应用带来了许多便利。
硫化处理工艺用的什么硫
硫化处理工艺用的什么硫硫化处理工艺中使用的硫化物多种多样，常见的包括硫化氢、亚硫酸盐和硫化钠等。
这些硫化物在工业上广泛应用，为许多材料和产品的制造提供了重要的工艺支持。
硫化氢（H2S）是硫化处理工艺中最常用的硫化物之一。
它是一种具有刺激性臭味的无色气体，是硫在常温下形成的化合物之一。
在硫化处理过程中，硫化氢通常是通过硫化钠和酸反应产生的。
硫化氢具有强烈的还原性，在许多金属加工和化学工艺中被广泛应用。
例如，硫化氢可以用于金属表面的除锈和清洁，用于铜和银的酸洗处理，以及用于染料和药物的合成等。
亚硫酸盐也是硫化处理工艺中常用的一种硫化物。
亚硫酸盐分子中含有S2O3-2离子，是硫的一种氧化态。
亚硫酸钠是最常用的亚硫酸盐化合物，它在加热条件下可以与许多金属发生反应，生成相应的金属硫化物。
在硫化处理中，亚硫酸钠通常用于金属的脱脂和除锈处理，以及皮革的鞣制和漂白等工艺。
硫化钠是一种常见的硫化处理工艺用硫化物。
它是一种白色晶体粉末，广泛应用于金属加工、纺织品印染和造纸等行业。
硫化钠可以与金属离子发生反应，生成相应的金属硫化物，用于金属表面的改性和保护。
硫化钠还可以用作染料和颜料的还原剂，以及在造纸工艺中用于纸张的漂白和除氧等处理。
除了上述常见的硫化物，硫化处理工艺中还可以使用其他硫化物。
例如，亚硫酸氢钠和二硫化碳等化合物也可以被用作硫化处理的原料。
亚硫酸氢钠是一种无色结晶粉末，经过加热可以产生亚硫酸盐，用于金属表面的脱脂和清洗。
而二硫化碳是一种无色液体，可以用于橡胶工业中的硫化反应，以及纤维和纸张的硫化处理等。
总结起来，硫化处理工艺中使用的硫化物有硫化氢、亚硫酸盐（如亚硫酸钠）和硫化钠等。
这些硫化物在工业生产中具有广泛的应用，能够满足不同材料和产品的硫化加工需求。
金属表面硫化处理
金属表面硫化处理一、概述金属表面硫化处理是一种通过在金属表面形成硫化物膜来提高金属表面硬度、耐磨性和耐腐蚀性的方法。
该方法可以应用于各种金属材料，如钢铁、铜、铝等，常用于制造机械零部件、汽车零部件、工具以及电子元器件等领域。
二、原理金属表面硫化处理的原理是将金属材料浸泡在含有硫化物的溶液中，在高温下进行反应，使得溶液中的硫离子与金属表面发生反应生成硫化物膜。
这种硫化物膜可以覆盖在金属表面上，从而提高了金属材料的硬度和耐磨性，并且还能够提高其抗腐蚀性能。
三、工艺流程1. 清洗：将待处理的金属材料进行清洗，去除表面污垢和油脂等杂质。
2. 预处理：在清洗后，将待处理的金属材料放入酸性或碱性溶液中进行预处理，以去除表面氧化物和其他污染物，为后续的硫化处理做好准备。
3. 硫化处理：将预处理后的金属材料放入含有硫化物的溶液中，在高温下进行反应，使得溶液中的硫离子与金属表面发生反应生成硫化物膜。
4. 冷却：将硫化处理后的金属材料进行冷却，使其表面形成坚固的硫化物膜。
四、影响因素1. 硬度和耐磨性：硬度和耐磨性是衡量金属表面硫化处理效果的重要指标。
影响这两个指标的因素主要有硫化剂种类、浓度、温度和时间等。
2. 耐腐蚀性：金属表面硫化处理能够提高金属材料抗腐蚀性能。
影响抗腐蚀性能的因素主要有溶液中含有氯离子等氧化剂、浸泡时间和温度等。
五、优点1. 提高了金属材料的表面硬度和耐磨性。
2. 能够提高金属材料抗腐蚀性能。
3. 处理方法简单，成本低廉。
六、缺点1. 硫化处理后的金属材料表面会变得粗糙，需要进行抛光或研磨处理。
2. 处理后的金属材料表面会变黑，不适用于需要保持金属原色的场合。
3. 硫化剂对环境有一定的污染。
七、应用领域1. 机械零部件：如齿轮、轴承等。
2. 汽车零部件：如发动机和传动系统零部件等。
3. 工具：如钻头、刀片等。
4. 电子元器件：如电子线路板等。
八、结论金属表面硫化处理是一种通过在金属表面形成硫化物膜来提高金属表面硬度、耐磨性和耐腐蚀性的方法。
硫化基本原理及硫化过程中常见的问题培训资料
•
人类被赋予了一种工作，那就是精神 的成长 。
•
企业发展需要的是机会，而机会对于 有眼光 的领导 人来说 ，一次 也就够 了。22. 3.2422. 3.24
•
发展和维护他们的家;至于女子呢?则 是努力 维护家 庭的秩 序，家 庭的安 适和家 庭的可 爱。
•
犹豫不决固然可以免去一些做错事的 可能， 但也失 去了成 功的机 会。
硫化温度的高低决定于胶料配方中的橡胶品种和硫 化体系，也与产品形状、大小、厚薄等因素有关。
过高的温度会引起橡胶分子链的裂解和发生硫化返 原现象，使性能下降。
11
影响硫化温度的因素
A、胶种 B、硫化体系（同种胶料采用不同的硫化剂时，性能水平有很大差异） C、硫化方法（现在一般采用高温硫化，即中模部分温度150℃以上）
•
时间和结构。00:2322.3.2422.3.24
•
南怀瑾说：“心中不应该被蓬茅堵住， 而应海 阔天空 ，空旷 得纤尘 不染。 道家讲 ‘清虚’ ，佛家 讲空， 空到极 点，清 虚到极 点，这 时候的 智慧自 然高远 ，反应 也就灵 敏。”00: 2300:2 3:0222. 3.2400: 23
•
再实践。2022年3月24日星期四12时23 分2秒
•
世上并没有用来鼓励工作努力的赏赐 ，所有 的赏赐 都只是 被用来 奖励工 作成果 的。
•
除了心存感激还不够，还必须双手合 十，以 拜佛般 的虔诚 之心来 领导员 工。202 2年3月 24日12 时23分 00:23:0 2
•
预防是解决危机的最好方法。
气泡的主要原因
橡胶表皮气泡产生原因一般为胶料本身夹裹气体，加压过程中不能被 排出模具外，随胶料一起硫化，从而在制品表面出现气泡 海绵气泡也是因为模具型腔局部滞留气体，从而影响传热和胶料受热 硫化
蓄电池硫酸盐化(硫化)
铅酸蓄电池硫化说明
一、硫化的定义
蓄电池内部极板的表面附着一层白色坚硬的结晶体，充电后依旧不能剥离极板表面转化为活性物质的硫酸铅，这就是硫酸盐化，简称“硫化”
二、硫化的现象
电池解剖后明显可见极板上出现大片白色结晶，电池容量缩小，硫化严重甚至无法充电。
三、硫化的原因
电池因为长时间深度放电或者长期充电不足，使极板上的活性物质逐渐转变为晶粒粗大、质地坚硬的硫酸铅，并布满极板表面、堵塞极板微孔，阻碍电解液渗透和电流传导，造成蓄电池充放性能恶化，且用常规方法无法将它还原成二氧化铅和海绵状铅。
（1）电池长期充电不足或放电后没有及时充电，导致极板上的硫酸铅(PbSO4)有一部分溶解于电解液中,环境温度越高,溶解度越大.当环境温度降低时,溶解度减小,
溶解的硫酸铅(PbSO4)就会重新析出,在极板上再次结晶,形成硫化.
（2）长期过量放电或小电流深度放电,使极板深处活性物质的空隙内生成硫酸铅(PbSO4).
（3）已放电或半放电状态电池放置时间过久。
催化剂硫化
催化剂硫化1.催化剂硫化的目的和原理1.1硫化目的：在一定的温度和硫化氢分压下，把催化剂的活性组分（氧化镍、氧化钼等）由活性低的氧化态变成活性稳定的硫化态，提高催化剂活性和稳定性，延长催化剂寿命。
虽然加氢催化剂在使用氧化态形式开工后，也会因较弱的加氢活性促使一部分原料中的硫化物发生加氢脱硫反应，生成硫化氢，继而使催化剂金属组分从氧化态转化为硫化态，但这种转化是在催化剂长时间与高温氢气接触、并且有大量结焦的情况下进行，催化剂的活性金属组分在转化为硫化态之前，有一部分可能被氢还原，这种氢还原或已经沉积有炭的金属组分很难再被硫化，从而使催化剂处于低的加氢活性，并带来短的寿命。
因此，加氢催化剂在接触原料油之前，必须先将催化剂活性金属组分的氧化态用硫化剂将其转化为硫化态，即进行催化剂预硫化。
本装置催化剂硫化方式采用湿法硫化。
1.2 预硫化原理：预硫化时，硫化反应极其复杂。
在反应器内会发生两个主要反应：（1）硫化剂（DMDS）和氢气反应，产生硫化氢和甲烷，反应会放出热量。
预硫化时该反应一般在反应器入口发生，反应速度较快。
反应方程式：CS2+4H2→CH4+2H2S（2）氧化态的催化剂活性组分（氧化镍、氧化钼等）和硫化氢反应变成硫化态的催化剂活性组分，反应会放出热量。
预硫化时该反应发生在各个床层。
反应方程式：M O O3+2H2S+H2→M O S2+3H2O3N i O3+2H2S+H2→NiS2+3H2O（3）副反应：在有氢气存在、无硫化氢的条件下，氧化态的催化剂活性组分（氧化镍、氧化钼等）被氢气还原，生成金属镍、钼和水，导致催化剂活性损失。
温度越高（大于230℃），反应越严重；在循环气中的硫化氢含量过高时，会生成金属的多硫化物，降低了催化剂活性，易造成产品腐蚀不合格。
2. 催化剂硫化应具备的条件（1）反应系统催化剂干燥、高压气密结束，紧急泄压和急冷氢试验问题整改完。
（2）分馏系统热油运运转正常，具备接收生成油条件。
