如何将“dwg”文件转成“kml”文件
如何将dwg文件转成kml文件
很多的朋友遇到这么一个问题，自己手里的CAD图纸是dwg格式的，想要导入Google earth内查看，但是Google earth只支持昆明路或者kmz格式的文件，那么应该怎么处理，把dwg格式的文件转换成kml或者kmz格式的文件呢，下面已转换成kml格式为例（转换成kmz的方法相同），给大家介绍如何将dwg格式的文件转换成kml格式的文件。
工具/原料
水经注万能地图下载器 AotoCAD 2010 Google earth
方法/步骤
1.用CAD打开准备好的dwg格式的等高线（图1）。
图1
2.将文件另存为dxf格式（图2），方便将数据导入到万能地图下载器内。
图2
3.打开万能地图下载器，点击“我的标注”，再点击“加载矢量”，弹出“加载矢量”对话框，选择上刚刚的dxf文件，坐标系选择“WGS-84 经纬度投影”，点击“加载”完成数据的加载（图3）。
图3
4.在软件左侧文件名为“等高线”的文件夹上单击右键，选择“导出矢量”（图4）将数据导出。
图4
5.在弹出的对话框中选择上文件导出的位置，格式选择为“kml”，目标坐标系选择为GCS_WGS_1984（图5），点击“保存”完成数据的保存。
图5
6.将生成的kml文件加载到Google earth内，效果如图6，这样我们就成功将dwg文件转换成了kml文件，需要进行转换的朋友可以自己按照步骤试一下哦~
图6。

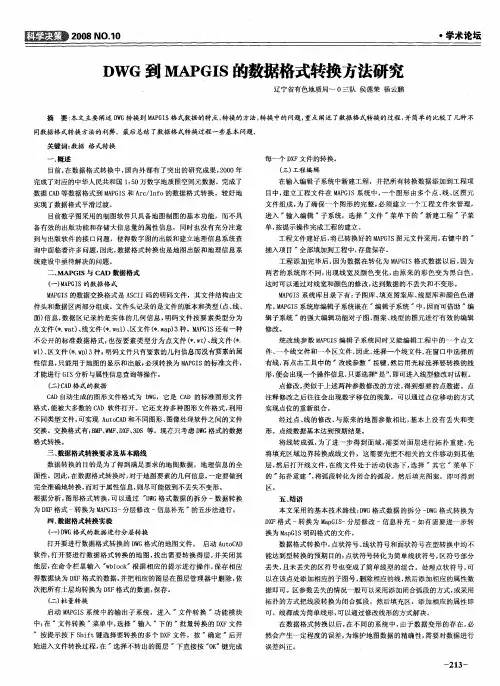

DWG到MAPGIS的数据格式转换方法研究
点文件 （． ａ ） 线文件 （． ａ ） 区文件 （． ａ ） 种。Ｋ Ｐ Ｉ 还有一种 ｗｒ、 ｝ｗ１、 ￥ｗ ｐ ３ ＡＧＳ
不公开 的标准数据 格式 ， 也按要 素类型 分为点文 件 （．ｔ、 ｗ）线文 件 （． ｗ）区文件 （．Ｄ３ 。 １、 Ｗ） 种 明码文件只有要素 的几何信息而没有要素 的属 性信息 ， 能用于地图的显示和 出版 ， 只 必须转换为 ＭＰＩ ＡＧＳ的标准 文件 ，
四数据格式转换实验一dwg格式的数据进行分层转换打开要进行数据格式转换的dwg格式的地图文件启动autocad软件打开要进行数据格式转换的地图找出需要转换得层并关闭其他层在命令栏里输入wblock根据相应的提示进行操作保存相应得数据块为dxf格式的数据并把相应的图层在图层管理器中删除依次把所有土层均转换为dxf格式的数据
才能进行 Ｇ Ｓ分析与属性信息查询等操作。 Ｉ
（ ） Ａ 式 的数 据 二 ＣＤ格 Ｃ 自动 生 成 的 图 形 文 件 格 式 为 Ｄ Ｇ Ｄ Ａ Ｗ ，它 是 Ｃ Ｄ 的 标 准 图 形 文 件 Ａ
有线 ， 再点击工具中 的 改线参数 按键 ， 后用光标选择要转 换的线 然
形， 便会 出现一个操作信息 ， 只要选择“ ”即可进入线型修改对 话框 。 是 ， 点修 改， 类似 于上述 两种参数修改 的方法 ， 到想要 的点数据 。点 得
注释修 改之后往往会 出现数字移位 的现象 ，可 以通过点位移 动的方式 实现点位 的重新组合 。
格式 ， 能被大多数的 Ｃ 软件打开。它还支持 多种 图形文件 格式， Ｄ Ａ 利用 不 同类型文件 ， 可实现 Ａ ｔ Ｃ Ｄ ｕ ｏＡ 和不同 图形 、 图像 处理软件之 间的文件 交换 。交换格 式有：ｍ 、Ｍ 、Ｘ 、Ｄ Ｂ Ｐ ｗ ＦＤ Ｆ ３Ｓ等 。现在只考虑 Ｄ Ｇ Ｗ 格式的数据
常规AutoCAD图转换步骤(CAD转MAPGIS方法)
AutoCAD图转换步骤(CAD转MAPGIS方法)CAD转MAPGIS方法（一）在MAPGIS6.2安装完成后，在..\MAPGIS61\SLIB目录下有四个文件，ARC_MAP.PNT：AUTOCAD的块（符号）与MAPGIS子图对照表；ARC_MAP.LIN：AUTOCAD的形（线型）与MAPGIS线型对照表；CAD_MAP.TAB：MAPGIS的图层与AUTOCAD图层对照表；CAD_MAP.CLR：MAPGIS的颜色与AUTOCAD颜色对照表。
那么接下来讲如何编辑这四个对照表（文件）。
（注：要打开这四个对照表进行编辑，可直接启用WINDOWS的写字板或者是记事本，因为这四个文件都是文本文件格式）。
(1) 子图对照表ARC_MAP.PNT打开此文件后我们会看到如下的格式:GC113 1110GC014 1120GC114 1130…………前面一列GC113 GC014 GC114代表AUTOCAD软件的块名（符号），后面一列1110 1120 1130代表MAPGIS系统的代码（注：并非子图号，这个代码在数字测图系统里能看见。
方法是启动数字测图系统，新建一个测量工程文件，然后就会看见一些地类编码的管理框，例如三角点编码为1110，水准点编码为1210）。
(2) 线型对照表ARC_MAP.LIN打开此文件后会看到如下的格式:CONTINUOUS 2110JDFW 2120PF 2150…………前面一列CONTINUOUS JDFW PF代表AUTOCAD里的形名（注：如果某种线的线型是采用随层方式，那么这种线型是不能按照对照表转入到MAPGIS中的。
所以，如果有这种情况，请把线的线型改成为实际线型），后面一列2110 2120 2150代表MAPGIS系统的代码（并非线型号，这个代码在数字测图系统里能看见）。
(3) 图层对照表CAD_MAP.TAB打开此文件后会看到如下的格式:0 KZD1 JMD2 DLDW…………前面一列0 1 2代表MAPGIS系统的图层号，后面KZD JMD DLDW代表AUTOCAD里的图层名。
AUTOCAD到MAPGIS的数据转换方法浅见
AUTOCAD到MAPGIS的数据转换方法浅见AUTOCAD到MAPGIS的数据转换方法浅见点击次数:1528AUTOCAD作为一种功能强大的图形编辑软件在国内市场的各行各业应用十分广泛,在测绘行业具有举足轻重的地位。
尤其在外业数据采集方面,由于全站仪的广泛应用和AUTOCAD的操作方便以及生产人员的熟悉程度,由外业采集数据点的输入到地形图的编辑大都基于AUTOCAD来完成。
随着计算机的迅速发展,地理信息产业已普遍得到应用,社会对地理信息产品的需求越来越多,如城市基础地理信息系统地形数据库、城市勘测信息系统、土地信息系统、环境保护等领域的空间数据信息的建立。
因此，我们在工作中往往会碰到现有的成果数据是AUTOCAD图形数据,但需在MAPGIS软件中处理，为了实现AUTOCAD等图形数据在MAPGIS系统中的共享，为此武汉中地公司专门开发了一个数据转换模块，利用该模块将不同软件的图形数据直接转换为MAPGIS点(*.WT)、线(*.WL)数据文件，架通MAPGIS系统和其它系统间转换，实现不同系统间的数据转换。
一、转换原理在MAPGIS的系统库中有点、色、层、线四个文件，与AUTOCAD文件中的图层、线型、块、色一一对应。
通过事先编辑好的代码对照表，用户将AUTOCAD 图形数据，由MAPGIS系统读入，经过处理，转换为MAPGIS系统的标准格式，即点(*.WT)、线(*.WL)数据文件，然后就可在MAPGIS系统中进行编辑、修改和图形输出。
二、AUTOCAD文件预处理打开AUTOCAD文件，对文件进行清理，清理图形中多余的标注样式、打印样式、多线样式、块、图层、文字样式、线型、形等，从而减小AUTOCAD文件的大小，在编辑代码对照表时就少了许多不必要的麻烦，而且还能提高MAPGIS处理速度。
然后统计AUTO-CAD 文件中的图层、线型、块的种类。
如果代码对应错误或不全，则转换后的图形会出现错误或丢失信息，最后把AU-TOCAD文件另存为DXF 格式。
GlobalMapper14.1使用
Global Mapper 14 要求待转的dwg文件坐标类型为北京54，要求包括线位的单元或对象个数小于1000个（小于800个最佳）。
1、打开需要转成kml线位图如“绕坟-起点至平面-揉后，通过带基点复制（copybase命令）检测单元或对象个数，如大于1000个，需删除多余的单元或对象，直到小于1000个为止。
2、将线位调整成易于识别的颜色和宽度，颜色改红色为最佳，宽度全局比例3或宽度3为最佳，如“112-135天津.dwg”。
3、打开“控制网转换关系（天津90转北京54）.dwg”，将其中的两个对比图带基点复制(基点坐标(0,0))，粘贴到天津90线位图中，如“112-135天津.dwg”。
4、CAD中，通过“AL”对齐命令，通过3点将包括线位的图元与无线位图片对齐，之后删除除线位的图元，即两个对比图。
5、另存文件如“112-135-54.dwg”
6、双击桌面上“Global Mapper 14”，弹出窗口如下图
7、点“打开数据文件”，选择待转kml的dwg线位如“112-135-54.dwg”，之后在弹出的对话框中点击“ok”。
8、点击“ok”后，弹出参数窗口，参数设计如下图
9、通过File→Export→ Export Vector Format输出kml格式的线位，在弹出窗口选择KML/KMZ 点“ok”，在下一个窗口将“创建压缩KMZ文件”勾掉，特征编码选UTF-8，之后ok。
常规AutoCAD图转换流程GIS
可直接用WINDOWS的写字板或者是记事本 打开
子图对照表arc_map.pnt 打开此文件后会看到如下的格式:
GC113 GC014 GC114 ……
1110 1120 1130 ……
前面一列GC113 GC014 GC114 代表AUTOCAD软件的 块名（符号），后面一列1110 1120 1130代表 MAPGIS 系统的代码（注：并非子图号，这个代码在数字测图系统 里能看见。方法是启动数字测图系统，新建一个测量工程 文件，然后就会看见一些地类编码的管理框，例如三角点 编码为1110，水准点编码为1210）。
第二步：编辑对照表
在..\MAPGIS62\SLIB目录下有四个文件 子图对照表——arc_map.pnt：AUTOCAD的块 （符号）与MAPGIS的对照表； 线型对照表——arc_map.lin：AUTOCAD的形 （线型）与MAPGIS的对照表； 图层对照表——cad_map.tab：MAPGIS的图层 与 AUTOCAD的对照表； 颜色对照表——cad_map.clr：MAPGIS的颜色 与AUTOCAD的对照表。
下面以一个实例进行说明： 该图是在AutoCAD2004软件下的一张1/5000的地形图 （0层原为扫描的光栅文件，现已关闭）
第一步：将AutoCAD文件另存为DXF文件（R12版本）； 存储文件类型选为AutoCAD R12/LT2 DXF（命名为 *.dxf ）。 经过大量的实验， R12版本的文件在转换中数据不丢失！
图层对照表CAD_MAP.TAB 打开此文件后我们会看到如下的格式: 0 KZD 1 JMD 2 DLDW …… …… 前面一列0 1 2代表MAPGIS系统的图层号，后 面KZD JMD DLDW代表AUTOCAD里的图层名。
CAD文件转换成奥维地图文件格式kml详细操作
CAD文件转换成kml操作
作者：nero110
1.转换文件
（1）安装电脑版的奥维地图。
打开如下，点击用户登陆手机端的账户。
（2）在CAD中将dwg文件转换成DXF文件，因为奥维不能读取DWG。
（3）在奥维中“系统”-“导入对象”中导入DXF文件。
（4）在弹出的“解析文件”对话框中依次按图进行设置，“CAD坐标”选择“横轴摩卡托投影坐标”，然后点击设置，注意中央经线需要根据实际当地位置中央经度填写，设置完毕后“开始解析”，最后点“导入”。
（5）在收藏夹中选择导入的文件，右击，出现对话框中选择“导出”
（6）在导出对话框中，选择导出的格式。
在这里可以选择KML或者DXF格式。
Kml格式是奥维地图的基础格式，经纬度的文件，该格式文件可以直接在奥维里打开，而不需要进行任何设置，区别于DXF格式还需要设置才可以导入奥维。
想要在GPS手簿软件中或者CAD中打开需要选择导出DXF。
（7）选择存放路径
（8）输入文件名保存即可，区别于经纬度CAD文件转换为国家2000坐标系的步骤。
CAD转地理信息系统(GIS)方法
CAD转地理信息系统(GIS)方法地理信息系统(GIS)是用于捕捉、存储、处理、分析和展示地理数据的系统。
而CAD（计算机辅助设计）软件则是用于制图和设计的工具。
将CAD数据转换为GIS数据是在不同领域中常见的需求，例如城市规划、土地管理和资源管理等。
下面是一些将CAD数据转换为GIS数据的方法：1. 数据准备：在转换之前，需要对CAD数据进行准备。
这包括清理和规范化数据，检查和修复几何错误，并确保图层和属性与转换后的GIS数据一致。
数据准备：在转换之前，需要对CAD数据进行准备。
这包括清理和规范化数据，检查和修复几何错误，并确保图层和属性与转换后的GIS数据一致。
2. 数据格式转换：CAD数据通常使用.dwg或.dxf格式存储，而GIS数据通常使用.shp（Shapefile）或.geodatabase格式存储。
可以使用专门的数据格式转换工具，如ArcGIS、QGIS或MapInfo来将CAD数据转换为适合GIS软件使用的格式。
数据格式转换：CAD数据通常使用.dwg或.dxf格式存储，而GIS数据通常使用.shp （Shapefile）或.geodatabase格式存储。
可以使用专门的数据格式转换工具，如ArcGIS、QGIS或MapInfo来将CAD数据转换为适合GIS软件使用的格式。
3. 坐标转换：CAD软件通常使用本地坐标系统，而GIS软件使用地理坐标系统。
因此，在进行CAD到GIS转换时，需要进行坐标转换。
可以使用坐标转换工具或软件，例如转换潜水器（Translator）、投影引擎或坐标转换库，将CAD数据的坐标转换为GIS数据的坐标系统。
坐标转换：CAD软件通常使用本地坐标系统，而GIS软件使用地理坐标系统。
因此，在进行CAD到GIS转换时，需要进行坐标转换。
可以使用坐标转换工具或软件，例如转换潜水器（Translator）、投影引擎或坐标转换库，将CAD数据的坐标转换为GIS数据的坐标系统。
如何将dwg转换为kml
如何将dwg转换为kml
1.首先用arcgis 打开需要转换的dwg格式文件
2.然后将需要转换为kml的图层保存成shp文件，可以直接右键相应的图层（一般为线型文件）–data – export–（shp文件）
3.然后找到工具箱data magement tools，打开projections and transformation，找到define projection，设置相应的投影（根据具体的情况设置，一般有BJ54 xian80等）（这一步非常重要，如果定义不好或者没定义，转换出来的KML是错的）
注：Google地图使用的是WGS84坐标系，因此如果shp图层无坐标系就按照上面的步骤操作。
设置为：空间坐标系/UTM/1984/条带号的设置看具体位置所在经度。
注：如果图层自带坐标系，那么在Layers右击属性中先clear再设置WGS1984相关坐标系，记得在modify中修改中央经线和比例尺。
4.到这里，就剩下最后一步了，也是最简单的一步了。
找到conversion tools，在To KML中找到layer to kml ，填入相应的图层和输出文件就可以了。
注意比例尺，1:500设置的是0.002。
DWG到 MapInfo数据格式转化研究
DWG到MapInfo数据格式转化研究摘要:目前,数字城市正在纷纷建立,而大比例尺地图大部分使用AutoCAD 的DWG格式保存,需要实现DWG数据导入GIS数据库,本文从AutoCAD与MapInfo 两种软件的性质,两种数据的存储结构,两种数据转化的困难等几方面指出两种数据转化的现实性和迫切性。
AutoCAD作为绘图软件,以线条勾划图形,直观表达;MapInfo以图形为载体,成为平台管理软件。
对于两种不同类型的软件,首先运用目前工业中事实上的标准——DXF格式为桥梁,实现两种软件数据的联系,对于使用DXF格式联系之后,仍不能充分转化、表达的图形,使用lisp语言将图形信息导出为文本格式,并用运用map basic 读取文本,从而实现两种软数据格式的基本转化,使两种软件实现优势互补。
关键字:Auto CAD;MapInfo;DXF;数据转化1 AutoCAD与MapInfo数据结构的差异在CAD下图形信息和数据入库信息的数据量不同,强调点也不一样。
在CAD 下以线、注记为主,而在MapInfo环境下包括点、线、面。
1.1AutoCAD的数据结构AutoCAD强大的图形绘制功能可绘制出多种图形元素,如点、线、文字以及各类专用符号,甚至三维模型。
这些元素都是矢量形式的,即由一组或多组X、Y、Z坐标确定图形元素的几何位置和形状。
除此之外,AutoCAD中的图形元素还有描述其图形性质的数据,如元素颜色、所在层的名称,注记方式等,这些数据都用数值或字符串表示。
AutoCAD的图形元素按照一定的数据格式与数据结构经过特殊的压缩处理,记录在DWG文件中,DWG文件的格式很特别,一般不对外公开,用户很难直接从这个文件中读取所需要的信息。
通常,用户都是根据AutoCAD的数据交换文件DXF来实现AutoCAD与其它软件系统的数据交换。
DXF文件是一种ASCII形式的数据文件,可读性强,但是数据量大,占用很大的内存空间。
如何将dwg文件转成kml文件
如何将dwg文件转成kml文件
很多的朋友遇到这么一个问题，自己手里的CAD图纸是dwg格式的，想要导入Google earth内查看，但是Google earth只支持昆明路或者kmz格式的文件，那么应该怎么处理，把dwg格式的文件转换成kml或者kmz格式的文件呢，下面已转换成kml格式为例（转换成kmz的方法相同），给大家介绍如何将dwg格式的文件转换成kml格式的文件。
工具/原料
水经注万能地图下载器 AotoCAD 2010 Google earth
方法/步骤
1.用CAD打开准备好的dwg格式的等高线（图1）。
图1
2.将文件另存为dxf格式（图2），方便将数据导入到万能地图下载器内。
图2
3.打开万能地图下载器，点击“我的标注”，再点击“加载矢量”，弹出“加载矢量”对话框，选择上刚刚的dxf文件，坐标系选择“WGS-84 经纬度投影”，点击“加载”完成数据的加载（图3）。
图3
4.在软件左侧文件名为“等高线”的文件夹上单击右键，选择“导出矢量”（图4）将数据导出。
图4
5.在弹出的对话框中选择上文件导出的位置，格式选择为“kml”，目标坐标系选择为GCS_WGS_1984（图5），点击“保存”完成数据的保存。
图5
6.将生成的kml文件加载到Google earth内，效果如图6，这样我们就成功将dwg文件转换成了kml文件，需要进行转换的朋友可以自己按照步骤试一下哦~
图6。
