workbench刚柔耦合动力学分析
原创：一个急回机构的刚柔混合的瞬态动力学分析，正在研究这个新的功能。
给大伙介绍一下简单的操作过程和应该注意的事项。
大家一起进步，对于其中的不足大伙可以指出来，见笑了。
这是一个类似牛头刨床的急回机构，它的运行原理是这样的：
划分网格：
我选用的材料是钢铁，大家也可以试着选用其他材料。
第一个转动铰链，其实无所谓第几个，没有先后顺序。
只要最后全满足条件即可。
这里值得注意点是。
转动铰链对ROTZ没有约束，所以操作的时候一定要注意当前的坐标系Z轴的方向和实际情况相符，如果不一致要修改坐标系。
具体如下：
点这个后，再点：RX，就是绕着X轴旋转的意思。
类似经典界面的WPROTAT,命令
我们转动合理的角度后就完成了一个转动铰链。
其他的就不说了，下面说下平动铰链
平动铰链不约束X 方向的平动。
和上面类似，把X轴指向你要确定方向即可。
如图：另外那个槽铰链也是如此，最后别忘了让机架接地固结。
然后施加转速，我这里用的是一秒钟一转。
然后施加一个50N（不一定是这个数值）的力在滑块上，记住，滑块定义的是刚体，不能施加力载荷，这里用的是joint-load选项，这个我还没琢磨透。
DOF选择X方向type ：详细栏里选择force
剩下就是载荷步设置了：
求解！！！！
结果变形等效弹性应变
滑块X轴的最大加速度等结果
大家可以仔细观察：在转动的某个时刻，这几个地方的变形还是符合我们的尝试的。
好了，
就这样。
不足请指出。
谢谢大伙儿。
workbench动力学概论
DYNAMICS 11.0
How to Approximate Rayleigh Damping Constants
Rayleigh Equation: the sum of
the and terms is nearly constant over the range of frequencies
DYNAMICS 11.0
模态叠加法
• 按自然频率和模态将完 全耦合的通用运动方程 转化为一组独立的非耦 合方程 • 可以用来处理瞬态动力 学分析和谐响应分析 • 详见《模态叠加法》
动力学控制方程方法求解方法
显式求解法
Training Manual
– ANSYS-LS/DYNA方法，也称为闭式求解法或预测求解 法； – 积分时间步 Dt必须很小，但求解速度很快(没有收敛问 题)； – 可用于波的传播，冲击载荷和高度非线性问题； – 当前时间点的位移 {u}t 由包含时间点 t 的方程推导出来 – 无条件稳定: Dt的大小仅仅受精度条件控制, 无稳定性。
DYNAMICS 11.0
阻尼定义与分类
Training Manual
阻尼是一种能量耗散机制，它使振动随时间减 弱并最终停止。 阻尼的数值主要取决于材料、运动速度和振动 频率。 阻尼可分类如下：
– 粘性阻尼
– 滞后或固体材料阻尼 – 库仑或干摩擦阻尼
DYNAMICS 11.0
粘性阻尼
Training Manual
• 比例常数 m 就是摩擦系数；
Training Manual
DYNAMICS 11.0
– 动力学分析中一般不予考虑。
阻尼矩阵
在ANSYS中,阻尼是各种指定阻尼的和
[C ] [ M ] ( c )[ K ]
机器人刚柔耦合动力学
机器人刚柔耦合动力学

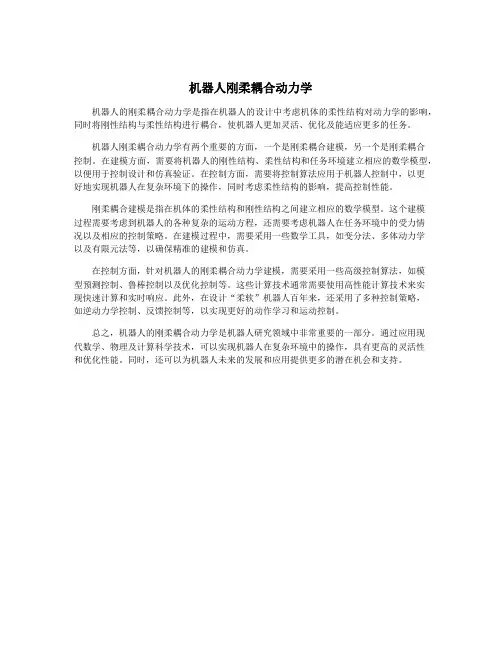

机器人的刚柔耦合动力学是指在机器人的设计中考虑机体的柔性结构对动力学的影响，同时将刚性结构与柔性结构进行耦合，使机器人更加灵活、优化及能适应更多的任务。
机器人刚柔耦合动力学有两个重要的方面，一个是刚柔耦合建模，另一个是刚柔耦合
控制。
在建模方面，需要将机器人的刚性结构、柔性结构和任务环境建立相应的数学模型，以便用于控制设计和仿真验证。
在控制方面，需要将控制算法应用于机器人控制中，以更
好地实现机器人在复杂环境下的操作，同时考虑柔性结构的影响，提高控制性能。
刚柔耦合建模是指在机体的柔性结构和刚性结构之间建立相应的数学模型。
这个建模
过程需要考虑到机器人的各种复杂的运动方程，还需要考虑机器人在任务环境中的受力情
况以及相应的控制策略。
在建模过程中，需要采用一些数学工具，如变分法、多体动力学
以及有限元法等，以确保精准的建模和仿真。
在控制方面，针对机器人的刚柔耦合动力学建模，需要采用一些高级控制算法，如模
型预测控制、鲁棒控制以及优化控制等。
这些计算技术通常需要使用高性能计算技术来实
现快速计算和实时响应。
此外，在设计“柔软”机器人百年来，还采用了多种控制策略，
如逆动力学控制、反馈控制等，以实现更好的动作学习和运动控制。
总之，机器人的刚柔耦合动力学是机器人研究领域中非常重要的一部分。
通过应用现
代数学、物理及计算科学技术，可以实现机器人在复杂环境中的操作，具有更高的灵活性
和优化性能。
同时，还可以为机器人未来的发展和应用提供更多的潜在机会和支持。
刚柔耦合仿真分析流程及要点
本文主要介绍使用SolidWorks、HyperMesh、ANSYS和ADAMS软件进行刚柔耦合动力学分析的主要步骤。
一、几何建模在SolidWorks中建立几何模型，将模型调整到合适的姿态，保存。
此模型的姿态不要改动，否则以后的MNF文件导入到ADAMS中装配起来麻烦。
二、ADAMS动力学仿真分析将模型导入到ADAMS中进行动力学仿真分析。
为了方便三维模型的建立，SolidWorks中是将每个零件单独进行建模然后在装配模块中进行装配。
这一特点导致三维模型导入到ADAMS软件后，每一个零件都是一个独立的part，由于工作装置三维模型比较复杂，因此part数目也就相应的比较多，这样就对仿真分析的进行产生不利影响。
下面总结一下从三维建模软件SolidWorks导入到ADAMS中进行机构动力学仿真的要点。
（1）首先在SolidWorks中得到装配体。
（2）分析该装配体中，至U底有几个构件。
（3）分别隐藏其他构件而只保留一个构件，并把该构件导出为*.x_t格式文件。
（4）在ADAMS中依次导入各个*.x_t文件，并注意是用part的形式导入的。
（5）对各个构件重命名，并给定颜色，设置其质量属性。
（6）对于产生相对运动的地方，建议先在此处创建一个marker,以方便后面的操作。
否则，三维模型进入ADAMS后，线条繁多，在创建运动副的时候很难找到对应的点。
部件的导入如下图1所示：图1文件输入File Type 选择Parasolid;File To Read找到相应的模型；将Model Name 切换到Part Name,然后在输入框中右击，一次单击part宀create然后在弹出的新窗口中设置相应的Part Name,然后单击OK宀0K。
将一个部件导入，重复以上步骤将部件依次导入。
这里输入的技巧是将部件名称按顺序排列，如zpt_1、zpt_2、zpt_3.,然后在图1中只需将zpt_1改为zpt_2、将PART_1改为PART_2即可。
