workbench刚柔耦合动力学分析
1 / 8 原创：一个急回机构的刚柔混合的瞬态动力学分析，正在研究这个新的功能。给大伙介绍一下简单的操作过程和应该注意的事项。大家一起进步，对于其中的不足大伙可以指出来，见笑了。
这是一个类似牛头刨床的急回机构，它的运行原理是这样的：
划分网格： 2 / 8
我选用的材料是钢铁，大家也可以试着选用其他材料。 3 / 8 第一个转动铰链，其实无所谓第几个，没有先后顺序。只要最后全满足条件即可。这里值得注意点是。转动铰链对ROTZ没有约束，所以操作的时候一定要注意当前的坐标系Z轴的方向和实际情况相符，如果不一致要修改坐标系。具体如下：
点这个后，再点：RX，就是绕着X轴旋转的意思。类似经典界面的WPROTAT,命令
我们转动合理的角度后就完成了一个转动铰链。
其他的就不说了，下面说下平动铰链4 / 8
平动铰链不约束X 方向的平动。和上面类似，把X轴指向你要确定方向即可。如图：
另外那个槽铰链也是如此，最后别忘了让机架接地固结。
5 / 8 然后施加转速，我这里用的是一秒钟一转。
然后施加一个50N（不一定是这个数值）的力在滑块上，记住，滑块定义的是刚体，不能施加力载荷，这里用的是joint-load选项，这个我还没琢磨透。DOF选择X方向type ：详细栏里选择force
剩下就是载荷步设置了： 6 / 8
求解！！！！
结果 变形
等效弹性应变 7 / 8
滑块X轴的最大加速度等结果
大家可以仔细观察：在转动的某个时刻，这几个地方的变形还是符合我们的尝试的。好了，8 / 8 就这样。不足请指出。谢谢大伙儿
ANSYSworkbench联合dyna显示动力学分析
如有你有帮助，请购买下载，谢谢！
1页 ANSYS workbench联合dyna显示动力学分析
说明：本文例子无太多工程意义，旨在说明操作步骤，供学习交流之用，如能起到抛砖引玉的作用，实乃荣幸！
1.打开workbench选中如图所示模块
2. 进入Engineering data 设置材料参数
3. 返回1界面，双击进入model
（1）设置材料参数
（2）suppress 多余的body
4.part 及接触设置
5.网格设置及划分
6.载荷及边界设置
7. 求解设置，求解并保存
8.找到K文件，如图所示的文件夹
K文件保存在目录（文件名）_files\dp0\SYS\MECH下，如图所示：
9.调用ansys-lsdyna求解K文件设置
10.
通过LS-prepost打开d3plot文件，进行后处理。如下图：
ANSYSWorkbench13.0耦合场分析基础教程1.4-e-works博客
有限元分析教程之 ANSYS Workbench耦合计算分析例程
共7页 第1页
Step16：分配材料属性。在“Mechanical”窗口中，单击“Geometry”并展开几何，如图1-29所示。选择“PRT0001”，在下面的“Detials of ‘PRT0001’”中选择“Assignment”后面的表格的右侧，如图会出现刚才定义的两种数据“huanyang”和“al”， 里面的“Structural Steel”是软件默认的材料属性。 环氧材料属性的添加方式与螺线管相似，只是需要在“Geometry”中将所有环氧全部选择，然后赋予“huanyang”属性即可。 图1-29 分配材料属性 Step17：接触定义。ANSYS Workbench软件会自动探测装配体的接触，这里采用默认即可。如图1-30所示。 1 2 有限元分析教程之 ANSYS Workbench耦合计算分析例程
共7页 第2页
图1-30 接触设置 Step18：网格剖分。选择螺线管实体，单击右键选择“Method”命令，在右下角出现的“Detials of ‘Automatic Method’”中的“Method”下拉列表框中选择“Automatic”，同样的操作在环氧板上面。如图1-30所示。 图1-30 螺线管网格剖分设置 螺线管和环氧板网格设置完成后，开始设置网格大小，单击左侧的“Outline”中的“Mesh”，在下面出现的“Detials of ‘Mesh’”中，选择“Relevance Center”下拉列表框中的“Fine”，表示划分的网格比较密。如图1-31所示。 有限元分析教程之 ANSYS Workbench耦合计算分析例程
共7页 第3页
图1-31 网格大小设置 Step19：设置边界条件。首先，将选择器有体改成面，然后单击“Outline”中的“Static Structural”，在右侧图像窗口中选择一个面（选中后面呈现出绿色）单击右键选择“Insert”，再选择“Fixed Support”，一次将64个外表面全部定义为固定边界条件，如图1-32所示。 图1-32 设置边界条件 Step20：设置激励载荷。ANSYS Workbench 13.0与以前版本最大的不同，1 2 有限元分析教程之 ANSYS Workbench耦合计算分析例程
基于ANSYS Workbench的活塞机构多体动力学的三种运动分析

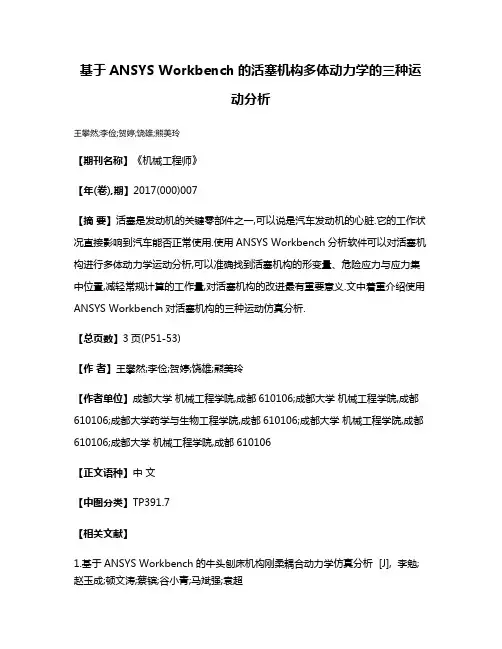

基于ANSYS Workbench的活塞机构多体动力学的三种运动分析
王攀然;李俭;贺婷;饶雄;熊美玲
【期刊名称】《机械工程师》
【年(卷),期】2017(000)007
【摘 要】活塞是发动机的关键零部件之一,可以说是汽车发动机的心脏.它的工作状况直接影响到汽车能否正常使用.使用ANSYS Workbench分析软件可以对活塞机构进行多体动力学运动分析,可以准确找到活塞机构的形变量、危险应力与应力集中位置,减轻常规计算的工作量,对活塞机构的改进最有重要意义.文中着重介绍使用ANSYS Workbench对活塞机构的三种运动仿真分析.
【总页数】3页(P51-53)
【作 者】王攀然;李俭;贺婷;饶雄;熊美玲
【作者单位】成都大学 机械工程学院,成都610106;成都大学 机械工程学院,成都610106;成都大学药学与生物工程学院,成都610106;成都大学 机械工程学院,成都610106;成都大学 机械工程学院,成都610106
【正文语种】中 文
【中图分类】TP391.7
【相关文献】
1.基于ANSYS Workbench的牛头刨床机构刚柔耦合动力学仿真分析 [J], 李勉;赵玉成;顿文涛;蔡镔;谷小青;马斌强;袁超 2.基于ANSYS Workbench的固晶臂机构柔性动力学分析 [J], 全大鹏;李建勇;王恒;马丽梅
3.基于Ansys Workbench柔体曲柄机构的动力学仿真研究 [J], 肖新华;李辉燕;
4.基于Ansys Workbench柔体曲柄机构的动力学仿真研究 [J], 肖新华;李辉燕
5.基于ANSYS Workbench的空投步履式挖掘机多腿步行式机构动力学分析 [J],
俞垚魏;王新晴;王东;邵发明;胡小东;李玉阳
因版权原因，仅展示原文概要，查看原文内容请购买
ANSYSworkbench联合dyna显示动力学分析 2

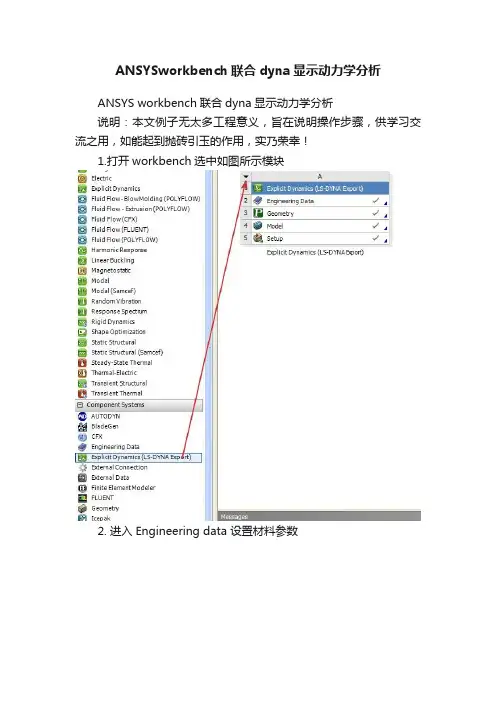

ANSYSworkbench联合dyna显示动力学分析
ANSYS workbench联合dyna显示动力学分析
说明：本文例子无太多工程意义，旨在说明操作步骤，供学习交流之用，如能起到抛砖引玉的作用，实乃荣幸！
1.打开workbench选中如图所示模块
2. 进入Engineering data 设置材料参数 3. 返回1界面，双击进入model （1）设置材料参数 （2）suppress 多余的body
4.part 及接触设置 5.网格设置及划分 6.载荷及边界设置 7. 求解设置，求解并保存
8.找到K文件，如图所示的文件夹 K文件保存在目录（文件名）_files\dp0\SYS\MECH下，如图所示：
9.调用ansys-lsdyna求解K文件设置
10.
通过LS-prepost打开d3plot文件，进行后处理。如下图：
刚体动力学分析模块：Rigid Dynamics介绍

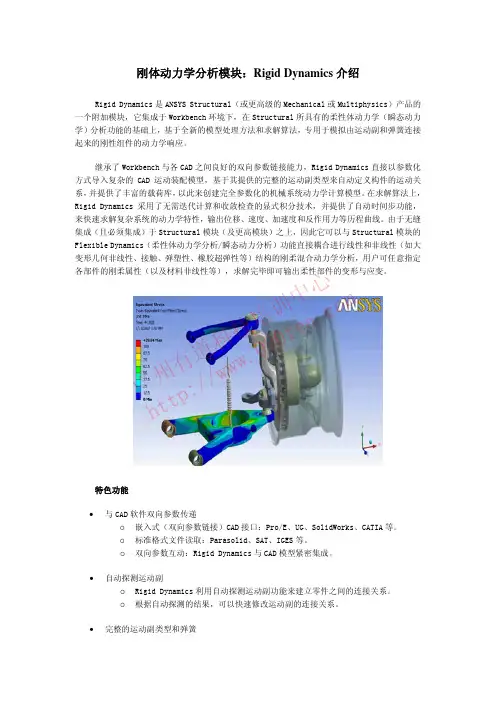

刚体动力学分析模块：Rigid Dynamics介绍
Rigid Dynamics是ANSYS Structural（或更高级的Mechanical或Multiphysics）产品的
一个附加模块，它集成于Workbench环境下，在Structural所具有的柔性体动力学（瞬态动力
学）分析功能的基础上，基于全新的模型处理方法和求解算法，专用于模拟由运动副和弹簧连接
起来的刚性组件的动力学响应。
继承了Workbench与各CAD之间良好的双向参数链接能力，Rigid Dynamics直接以参数化
方式导入复杂的CAD运动装配模型，基于其提供的完整的运动副类型来自动定义构件的运动关
系，并提供了丰富的载荷库，以此来创建完全参数化的机械系统动力学计算模型。在求解算法上，
Rigid Dynamics采用了无需迭代计算和收敛检查的显式积分技术，并提供了自动时间步功能，
来快速求解复杂系统的动力学特性，输出位移、速度、加速度和反作用力等历程曲线。由于无缝
集成（且必须集成）于Structural模块（及更高模块）之上，因此它可以与Structural模块的
Flexible Dynamics（柔性体动力学分析/瞬态动力分析）功能直接耦合进行线性和非线性（如大
变形几何非线性、接触、弹塑性、橡胶超弹性等）结构的刚柔混合动力学分析，用户可任意指定各部件的刚柔属性（以及材料非线性等），求解完毕即可输出柔性部件的变形与应变。
特色功能
与CAD软件双向参数传递
o 嵌入式（双向参数链接）CAD接口：Pro/E、UG、SolidWorks、CATIA等。
o 标准格式文件读取：Parasolid、SAT、IGES等。
o 双向参数互动：Rigid Dynamics与CAD模型紧密集成。
自动探测运动副
o Rigid Dynamics利用自动探测运动副功能来建立零件之间的连接关系。
o 根据自动探测的结果，可以快速修改运动副的连接关系。
基于刚柔耦合模型对动力学的分析

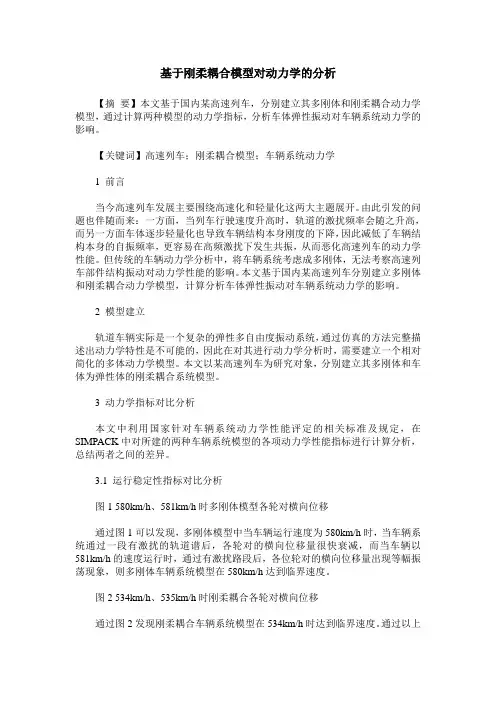

基于刚柔耦合模型对动力学的分析
