国内外供水排水管道非开挖修复技术介绍及相关建议
第２８卷第４期２０１１年８月特种结构Ｖ０１．２８Ｎｏ．４Ａｕｇ．２０１１
国内外供水排水管道非开挖修复技术介绍及相关建议。
冯运玲田国伟张力高
（北京市市政工程设计研究总院１０００８２）
（ＳｅｉｊｉｎｓＧｅｎｅｒａｌＭｕｎｉｃｉｐａｌＥｎｓｍ∞，ｉｎｓＤｅｓｉｇｎ＆ＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅ，１０００８２，Ｃｈｉｎａ）
［摘要】本文首先系统地介绍了目前供水排水管道主要的非开挖修复技术，阐述了各种修复技术的特点
及适用范围。同时。介绍了国内目前供水排水管道非开挖修复技术现状，并提出了相关建议。
［关键词］供水排水非开挖技术管道修复ＡＩ强Ｉ姒ＣＴ：Ｆｉｒｓｔｏｆａｌｌ，ｔｈｅｍａｉｎｔｒｅｎｃｈｌｅⅫｒｅｈａｂｉｌｉｔａｔｉｏｎｔｅｃｈｎｉｑｌｗｇｏｆｍ舯ｓ￡卿哆ａｎｄｗａｓｔｅｔⅢ＂ｐｉｐｅｌｉｎｅｓ
ｎｏｗａｄａｙｓＩＩ∞ｒｅｉｎｔｒｏｄｕｃｅｄｓｙｓｔｅｍａｔｉｃａｌｌｙｉｎｔｈｉｓｐａｐｅｒ．Ｃｈａｒａｃｔｅｒｉｓｔｉｃｓａｎｄａｐｐｌｉｃａｔｉｏｎｓｃｏｐｅｏｆｔｈｅｓｅ钯ｃ＾，由“∞１６＃ｒｅ
ａｌｓｏｐｒｅｓｅｎｔｅｄｈｅｒｅ．Ａｔｔｈｅｍｅａｎｔｉｍｅ．如ｓｔａｔｕｓｏｆｔｒｅａｃｈｌｅｓｓｒｅｈａｂｉｌｉｔａｔｉｏｎ把曲面掣黜ｉｎＣｈｉｎａ椰讥打优“础．Ｆｉｎａｌ·
打，５０ｍｅｓｕｇｇｅｓｔｉｏｎｓｗｅｒｅｐｕｔｆｏｒｗａｒｄ．
ＫＩｇＹＷＯＲＤＳ：ＷａｔｅｒａｎｄｗａｓｔｅｗａｔｅｒＴｒｅａｃｈｌｅｓｓｔｅｃｈｎｏｌｏｇｙＰｉｐｅｌｉｎｅｒｅｈａｂｉｌｉｔａｔｉｏｎ
引言
管道修复根据是否开挖可分为开挖修复技术
和非开挖修复技术。开挖修复即使用挖掘器械开
挖沟渠，在管道安装、修复或置换完成后再回填沟
槽，适用于人口密度不高、施工场地宽阔、对交通
影响相对较小的场地。然而，在人口稠密的城市
建成区，开挖施工会对社会及环境造成多方面的
不利影响，由于传统开挖技术这些弊端的显现，使
得非开挖技术应运而生。非开挖管道修复技术首
先兴起于石油、天然气行业，以后逐步应用于排水
管及供水管的翻新改造中，并随着ＨＤＰＥ等新型
管材的应用而迅速推广。
管道的非开挖修复技术总体上可分为整体修
复和局部修复两大类。整体修复通常指对某一段
管进行整体的加固和修复，采用整体修复可以达
到防腐、防渗、增加结构强度甚至整旧如新的目
的。局部修复也称点状修复，通常指只对管道接
口等损坏点进行防渗堵漏修理盼一种做法。点状
修理针对性强，可以降低维修费用，但其无法提高
管道的整体结构强度。
１整体修复技术
管道非开挖修复技术的发展始于上世纪６０
年代，目前已发展成为特有的专业，管道修复技术
＊北京市科技计划项目资助：城市典型基础设旌相互影响与防护措施技术研究（呻∞卯３０弘，０∞５）——６——的种类多达几十种。针对非开挖整体修复技术，
本文主要介绍穿插法、折叠变形法、缩径法、缠绕
法、原位固化法、喷涂法、爆（碎）管衬装修复技
术等。１．１穿插法
穿插（内衬）法又称传统内衬法，是指在旧管
道中拖入新管．然后在新旧管中间注浆稳固的方
法。这种方法在国内外使用都较早，且是目前仍
在应用的一种既方便又经济的管道修复方法。穿
插法所用管材通常是ＰＥ管，但有时也用ＰＶＣ管、
陶土管、混凝土管或玻璃钢管等。
圉１穿簟法ｔ工示ｔｔｌｕＩ穿插法的优点是：
（１）施工工艺简单，易
学易做，对工人的技能
要求不高；（２）施工速
度快，一次性修复距离
长，分段施工时对交通和周边环境的影响轻
微。穿插ＨＩ）ＰＥ管速度可达１５—２０ｍ／ｍｉｎ，一次穿
插距离甚至可达１．２ｋｍ；（３）成本低，寿命长。使
用内插ＨＤＰＥ管道的方法，与原位更换法相比，通
常可节约成本５０％【２３；（４）可适应大曲率半径的
弯管。
穿插法的缺点是：（１）过流断面损失较大，穿
插入新管后，流量有明显损失；（２）新旧管间的环
嘲圜隳■—■■●■●
万方数据Ｎｏ．４２０１Ｉ冯运玲等：国内外供水排水管道非开挖修复技术介绍及相关建议
形间隙要求注浆，但由于环状间隙较小，注浆较困
难；（３）使用连续长管法修复旧管道时，需要在地
面占一条狭长的导向槽：（４）分支管的连接点需要
单独处理，要么开挖进行，要么进人打通连接
支管。穿插法适用于排水管道、供水管道、燃气管
道、化学管道及工业管道等，新插管的外径不宜大
于旧管内径的９０％。１．２折叠变形法
该法使用可变形的ＰＥ或Ｉ：＇ＶＣ作为管道材
料，施工前将其加热并折叠成ｕ形、ｃ形甚至工字
形，这样就极大地减少了新管的断面面积。插入
时从一个检查井下人，从另一个检查井用卷扬机
等设备拉出，就位后，利用加热或加压使其恢复原
来的管道形状，从而与旧管道构成紧密配合的复
合管道。
竺二：．Ｊ遵Ｊ．竺
图２折叠变形管道謦复系统ｌ“Ｉ
较短；（５）折叠后断面收缩率高，断面面积可减小４０％，穿插顺畅；（６）使用寿命长；（７）经济性好，修
复成本约为新建管线成本的３０％一５０％Ｌ２Ｊ。该方法的缺点是：施工时可能引起结构性破坏（破裂
或走向偏离），不适用于非圆形管道或变形管道。
折叠管被牵引进入旧管道后，应通人蒸汽使
其恢复原来的管道形状。折叠管恢复圆形后，稳压时间不应小于２４ｈ。复原的温度和压力应严格
遵守折叠管制造商所给定的工艺条件。必要时可
将复原后的折叠管切下不少于１５０ｒａｍ的管段进
行抗拉强度和弯曲强度的测试。
按折叠方式可分为工厂预制成型和现场成型折叠内衬法的特点是：（１）施工时占
用场地小，可利用现有人井施工；（２）新衬管与旧管可形成紧密配合，管道的过
流断面损失小，无需对环状空间注浆；
（３）管线连续无接缝；（４）对旧管道清洗
要求低，只要达到内壁光滑无毛刺即可，
施工质量容易得到保证，施工周期相应
两种。目前国内较多的采用现场成型的方法，原
因是现场成型设备已趋成熟，施工工艺简单，相对施工成本也低。现场成型折叠管应采用ＰＥｌ００级
别、ＳＤＲ２６的聚乙烯管，其直径应不大于４００ｍｍ。
该方法适用于压力管道、重力管道及石油、天
然气、煤气、化工管道等。修复管道直径范围：
１００ｎｍａ一１２００ｍｍ；单次修复长度：修复直径为
４００ｒａｍ的管道时最大施工长度达８００ｍ，这取决于
滚筒容量、回拖机构的回拖力及材料的强度。
１．３缩径法
缩径法是指通过机械作用使塑料管道的断面
产生变形，如缩小直径或改变形状，然后将新管送
图３冷轧螬径法曩理图４拉拔缩径法原理
英国煤气公司于２０世纪８０年代开发的，可用于
结构性和非结构性的修复。
缩径法使用的新管管材应能变形，且能承受
高温拉拔或冷拉时的应力，施工前后材料的机械性能变化不大；材料应具有记忆特性，施工中经变
形处理后的管材在到位后能顺利恢复到原来的形人旧管内，最后通过加热、加压或靠自然
作用使其恢复到原来
的形状和尺寸，从而
的管径与旧管形成紧密配合
的方法。该方法是由
状和大小。目前国内外使用的都是中密度或高密
度聚乙烯的聚合链结构管材。其实，ＨＤＰＥ并不
是理想的形状记忆材料，它在回拖到位后卸载时
即开始恢复，但形变回复率较低，达不到１００％。试验表明，４８ｈ内形变回复率仅为８ｌ％左右。
缩径法的主要优点是：（１）新旧管之间配合紧
万方数据特种结构２０１１年第４期
密，不需注浆，施工速度快；（２）管道修复后的过流
断面的损失很小；（３）可适应大曲率半径的弯管；
（４）可长距离修复；（５）可用于旧管道结构性和非结
构性损坏的修复。缺点为：（１）主管与支管间的连
接需开挖进行；（２）旧管的结构性破坏会导致施工
困难；（３）不适用于非圆形管道或变形管道。另外，
这种施工方法的设备昂贵，缩径尺寸有限，施工成
本较高，在压力管线修复中有一定优势，对于多处
腐蚀破坏的低压管道，可用薄壁式折叠法代替。
根据现在的技术水平，缩径法适用的管径范
围是７５ｒａｍ一１２００ｍｍ，单次修复管线长度可达
１０００ｍ。适用修复的管道类型为重力管道和压力
管道。适用管材包括Ｉ－ＩＤＰＥ、ＭＤＰＥ、ＰＥ等［２］２。根
据内衬管变形时的能量来源，可将缩径法分为两
类：冷轧法和模具拉拔法。工作中两种方法的缩
径幅度都控制在１０％一２０％左右。冷轧法使用
一组滚轧机靠径向约束挤压变形，如图３所示。
拉拔法使用一个缩径模具，牵拉新管强行通过，使
塑料管的长分子链重新组合，靠轴向拉伸变形使
管径减小。小直径的管道可在常温下拉拔，大直
径的管道通常在加温的条件下拉拔。
模具拉拔法是一个连续的施工过程，一旦开始施工便不能中途停止，因为绞车停止牵拉时变
形管就会开始恢复形状，暂停后难以再置入旧管
道内。但该工艺修复的管道的承压性好，寿命长，
被英国燃气行业通过严格的试验后认可。
１．４缠绕法
缠绕法主要用于修复排水管道，该技术发明
于澳大利亚。缠绕法是利用聚氯乙烯（Ｐｖｃ）或高
密度聚乙烯（ＨＤＰＥ）制成的带Ｔ型筋和边缘公母
扣的板带，用安装在井内的制管机将板带卷成螺
旋形圆管并送入管内，相嵌并锁结，同时用硅胶加
以密封。制管完成后再在螺旋管和混凝土母管之
间灌注水泥浆。
缠绕法的优点有：（１）一般情况下无需开挖，
只需利用现有人井，对周边环境的影响小；（２）所需设备可固定在卡车上，便于移动，施工速度快；
（３）占地面积少，适合复杂场地作业；（４）可长距离
施工；（５）可以带水作业，也可进行间歇式的施工。
缠绕法适用于压力管道和重力流管道的结构性损
一８一坏及非结构性损坏的修复。根据机器放置位置不
同，可分为固定式安装法（人井内缠绕法）和移动
式缠绕法（管道内缠绕法）。移动式缠绕法是将缠
绕机放在旧管道中，边缠绕边前进。固定式安装
法是将缠绕机放置人井中，在人井中作业，缠绕带
从地面下入，缠绕出的新管直接推人旧管道中。
该法在澳洲、日
本、德国、中国台湾等
地的排水管道修复中
旋管内衬已广泛使用。适于修塑料条带复的管道直径为
可达２００ｍ。在中国大城市直径较大的污水管线
中，有很好的应用前景。
１．５原位固化法原位固化法（Ｃ肿）又称软衬法，是在现有的
旧管道内壁上衬一层热固性树脂，通过循环热水、
热蒸汽或紫外线等方式使其固化，形成与旧管紧
密配合薄衬管。该技术是由英国于１９７１年研制
成功，当时主要用于修复英国的排水管道。在发
展初期，原位固化法仅是一种管线施工的普通工
法，用于在不扰动土层的情况下更新老化或失效
的地下管线。随着该技术不断的发展，逐渐成为
国外维护城市地下管线设施的首选方案。原位固
化法可以修复不同大小、不同形状以及不同过渡
区的地下管线。其施工工艺一般采用翻转式，也
有少数采用牵引式。
原位固化法的优点：（１）开挖量极小，施工速
度快；（２）管道的过流断面损失很小，且没有接头、表面光滑，流动性好；（３）几乎适用于任何断面形
状的管道，没有接头；（４）修复费用低，占重建费用
的６０％一７０％［１９１；（５）使用寿命长，可达３０～６０
年。原位固化法的缺点：（１）需要特殊的施工设
备，对工人的技术要求较高；（２）需要详细的ＣＣＴＶ
（管道闭路电视检测系统）检查以及仔细的清理和
干燥；（３）内衬管的翻转可能引起凹陷的形成；（４）
若内衬管的部分不能与旧管道完全贴合，可能形
成气泡。
根据国内的使用经验，原位固化法的适用范
。ＳＰＥＣＩＡＬＳＴＲＵＣ－３ＸＪＲＦ匹Ｎｏ．４
２０１１
万方数据
非开挖修复方案
CIPP整体内衬及局部内衬
非
开
挖
修
复
方
案
施工单位：南京市给排水工程公司 目 录
第一章 工程概况
项目概括
按委托单位的要求，对直径400管道进行的CCTV检测，诺发现管道严重错位、腐蚀等缺陷，为防止排水不畅、发生沉管、影响厂区正常生产等事件发生，业主单位决定有针对性的对该存在问题的雨水管道进行整改修理。
工程范围
根据检测评估报告，并根据实际情况，计划修复
修复工法的选择
排水管道整改方法很多，主要传统的开挖重排和非开挖修复技术两大类。针对管道存在的问题，最简单、分为最直接的方法是采用开挖重新排管的方法。开挖排管存在诸多弊病：
（1） 影响交通：开挖埋管需对道路开肠破肚，影响地面车辆通行，造成交通堵塞；
（2） 增加社会成本：开挖埋管影响附近居民的出行，影响附近商业的正常运行，无形中增加了社会成本；
（3） 施工工期长：开挖埋管需开挖路面，打钢板桩进行围护，开挖完成后还需恢复路面；
（4） 管线保护：由于地下管线错综复杂，开挖前需详细管线调查，对附近管线需进行保护。
非开挖修复具有不需封闭道路、施工工期短、有利环境卫生、修复后管道过水断面损失小、甚至可以带水作业等优点。管道非开挖修复技术在国外运用较多，常用的非开挖修复技术有局部不锈钢发泡筒法、CIPP翻转法、RIBLOC螺旋缠绕法等。
通过以上比较，该管道在厂区主干路上，开挖严重影响化工厂正常生产，并结合排水管网的特点，并综合考虑工程造价、施工工期等因素，建议：
对管道存在重大结构性缺陷或者多处以上中度结构性缺陷的管道，采用CIPP翻转内衬工艺。
CIPP 厚度设计
根据ASTM相关技术标准，考虑埋深、道路荷载及地下水情况等相关参数，经计算如下：
序号 管 径 施工方法 长度（米） 设计厚度(mm)
1 Ф300 CIPP 6
2 Ф450 CIPP
3 Ф600 CIPP 9
4 Ф600 局部开挖 2台班 -
管道非开挖修复技术规程
管道非开挖修复技术规程
1. 引言
管道是现代城市中不可或缺的基础设施，然而，由于长期使用和外部环境的影响，管道可能会出现各种损坏和故障。传统的管道修复方法通常需要进行开挖作业，这不仅会给城市交通带来不便，还会增加工程成本和时间。为了解决这个问题，管道非开挖修复技术应运而生。
本技术规程旨在规范管道非开挖修复技术的应用和操作，以确保修复工作的质量和安全。
2. 技术原理
管道非开挖修复技术是指在不进行大面积地面开挖的情况下对损坏的管道进行修复。主要包括以下几种常见的技术：
2.1 管内补片技术
管内补片技术是通过将补片材料输送到损坏部位，并在现场进行固化以实现修复效果。该技术适用于管道局部破损、腐蚀等问题。
2.2 管道充填修复技术
管道充填修复技术是将特殊的修复材料注入到管道损坏部位，填充缺陷并形成新的管道结构。该技术适用于管道局部塌陷、腐蚀严重等问题。
2.3 管道补强技术
管道补强技术是在管道外表面施加一层特殊的材料，增加管道的承载能力和抗压性能。该技术适用于管道老化、破裂等问题。
3. 技术规程
3.1 前期准备工作
在进行非开挖修复工作之前，需要进行以下准备工作：
• 对需要修复的管道进行全面检查，确定损坏程度和位置。
• 制定详细的修复方案，并根据具体情况选择合适的修复技术。
• 准备修复所需的材料和设备，并确保其质量符合相关标准要求。
3.2 施工操作流程
根据具体修复技术的要求，制定相应的施工操作流程。一般包括以下步骤： 1. 清理：清除管道周围的杂物和污垢，确保施工区域干净整洁。
2. 定位：使用仪器对损坏部位进行精确定位，以确保修复的准确性。
3. 准备：根据修复方案准备所需的材料和设备，并按要求进行调配和混合。
4. 施工：根据具体修复技术的要求，将材料输送到损坏部位并进行固化、充填或补强操作。
5. 检测：对修复后的管道进行全面检测和测试，确保修复效果符合要求。
6. 清理：清理施工现场，恢复管道周围环境。
非开挖修复工程重点、难点分析及对策
非开挖修复工程重点、难点分析及对策
1、工程的重点、难点
1.1确保施工总工期实现
本工程修复污水管道约10861.9米，因此合理地组织施工确保工程工期是本工程的重点。根据招标文件要求施工总工期530日历天。施工全过程必须以施工质量、安全为重点，同时搞好文明施工及环境保护等工作，严格管理，以总进度计划为依据，确保各关键工期按期完成，圆满实现工程总工期目标是本工程的关键重点。
对于工程，尽管战线较长、点多、面广、施工环境变化较大、施工组织要求高，但是，只要贯彻“因地制宜”的原则，配备强有力的领导班子，对人力、物资和设备作好充分保证，以总进度计划为依据，采用合理的分段和流向，抓住“污水导流”“设备安装”“设备日常保养”“管道修复” “混凝土检查井施工”“管道注浆”“管道功能性试验”等几个控制工期的环节，结合现场实际，以各个施工阶段的进度控制点为目标，合理统筹安排劳动力、资金、材料、机械设备的使用计划，科学的调动各项施工资源，准备好详细、稳妥、可靠的施工预案，加强与业主、监理、设计单位和周围居民的协调，应该能够保证工程顺利进行。对此，我们不仅有明确和清醒的认识，而且在施工组织设计中，也要制定详尽周密的工程措施。
1.2根据在设计起点处挖探坑4.5m深未见地下水，土质为回填渣土。如遇到地下水，参阅本工程的地质勘察报告，与同业主、设计、监理等会商后采取有效的降、排水措施。
1.3本工程管道和井室深度2～12米不等，需要结合现场实际土质情况，确定开槽上口宽度，并且经过现场勘察，局部距离现状管线较近的地段应采取钢支撑加大板支护，故交底的针对性和适应性要随现场情况及时调整。
1.4外部协调工作
本工程施工时与当地居民及随路施工队伍不可避免的要打交道。如不妥善处理好与各方面的关系，必将影响工程的全面开展。因此，必须充分重视与当地政府、居民及随路施工队的协调工作，以保证工程的顺利进行。
1.5地下管线保护
排水管道非开挖修复技术规程

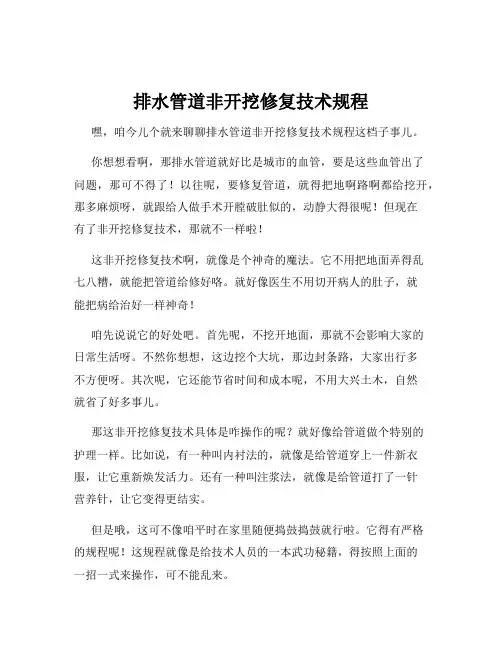

排水管道非开挖修复技术规程
