光分路器的损耗
微分光分路器1分8
微分光分路器1分8
微分光分路器1分8是一种常见的光通信器件，它可以将一束光信号分成8个等份，为多个接收器提供信号。
在实现这个要求时，需要考虑到多个因素，如插入损耗、隔离度、偏振相关损耗、复折射率等。
首先，微分光分路器的插入损耗是一个关键参数。
插入损耗是指由于分路器的存在而引起的光信号功率的损失。
对于1分8的微分光分路器，插入损耗应该尽可能低，以保证信号的传输质量和可靠性。
通常情况下，插入损耗越低，分路器的性能就越好。
其次，隔离度也是一个重要的参数。
隔离度是指不同分路器输出端口之间的光信号相互干扰的程度。
对于1分8的微分光分路器，隔离度应该尽可能高，以避免信号的泄露和干扰。
较高的隔离度可以保证信号的保密性和稳定性。
此外，偏振相关损耗也是一个需要考虑的因素。
偏振相关损耗是指由于光信号的偏振态不同而引起的损耗。
对于1分8的微分光分路器，偏振相关损耗应该尽可能低，以保证信号的传输质量和可靠性。
最后，复折射率也是一个重要的参数。
复折射率是指光在分路器中传播的速度和方向受到材料的影响程度。
对于1分8的微分光分路器，复折射率应该尽可能稳定和准确，以保证信号的传输质量和可靠性。
综上所述，微分光分路器1分8需要综合考虑多个因素，包括插入损耗、隔离度、偏振相关损耗和复折射率等。
在设计和制造过程中，需要充分考虑这些因素，以保证器件的性能和可靠性。
1分32光分路器参数
1分32光分路器参数光分路器是一种在光纤通信中广泛使用的光学器件，用于将输入光信号按照一定的比例分配到多个输出通道中。
1分32光分路器是指将一个输入信号分为32个输出信号的光分路器。
本文将详细介绍1分32光分路器的参数及其应用。
1. 分光比：1分32光分路器的最重要参数之一是分光比，它表示输入信号被分配到各个输出通道中的比例。
对于1分32光分路器，分光比为1:32，即输入信号将被均匀分配到32个输出通道中，每个通道接收到的光功率相等。
这种均匀分配的特性使得1分32光分路器在光纤通信系统中能够同时满足多个终端设备的需求。
2. 插入损耗：插入损耗是指信号经过光分路器时所损失的光功率。
对于1分32光分路器，插入损耗通常在4-6 dB之间。
较低的插入损耗可以提高系统的传输效率，减少信号的衰减，保证信号的质量。
3. 带宽：带宽是指光分路器能够传输的光信号频率范围。
1分32光分路器通常具有较宽的带宽，可以支持高速数据传输。
这使得它在光纤通信系统中能够满足大容量数据传输的需求。
4. 插入损耗均匀性：插入损耗均匀性是指在不同的输出通道中，光信号的损耗是否均匀。
对于1分32光分路器，插入损耗均匀性应尽可能接近于零，确保各个输出通道接收到的光功率相等。
这可以提高系统的稳定性和可靠性。
5. 串扰：串扰是指在不同的输出通道中，光信号之间的相互干扰。
1分32光分路器应具有较低的串扰，以减少信号的干扰和失真。
较低的串扰可以提高系统的传输性能，减少数据传输误码率。
6. 工作波长：工作波长是指光分路器能够处理的光信号波长范围。
1分32光分路器通常支持多个工作波长，适用于不同的光纤通信系统。
这使得它具有良好的兼容性和扩展性。
7. 环境适应性：1分32光分路器通常需要在不同的环境条件下工作，因此具有良好的环境适应性是必要的。
它应能够在不同的温度、湿度和气压等环境条件下正常运行，并保持稳定的性能。
1分32光分路器是一种在光纤通信系统中常用的光学器件，具有分光比、插入损耗、带宽、插入损耗均匀性、串扰、工作波长和环境适应性等参数。
电信智慧家庭工程师(高级)题库(含答案)
电信智慧家庭工程师（高级）题库（含答案）单选题1.在光通信中，ODN1：32光分路器的损耗最大不超过：()。
A、14dbB、15dbC、17.4dbD、18db答案：C2.每一个2.4G信道有多少兆赫兹？()A、22MZHB、24MHZC、26MZHD、28MZH答案：A3.下面哪组设备发射的无线网络一定工作在同一信道上？()A、路由器加无线放大器B、电力猫加无线路由器C、多个胖APD、多个瘦AP答案：A4.我国工程直连网线两端线序一般采用()。
A、T568A-T568AB、T568B-T568AC、T568A-T568BD、T568B-T568B答案：D5.拨号时提示错误“678”的错误原因为()。
A、拨号软件出错B、网线接触不良、网卡接触不良、网卡驱动程序损坏、MODEM损坏C、网卡驱程缺失或者拨号软件损坏D、帐号或密码错误，用户欠费停机答案：B6.ONU的注册过程说法错误的是()。
A、ONU的执行动作：在上电启动或复位时，ONU进入Discovery状态等待来自O LT的“DiscoveryGate”消息B、ONU的执行动作：如果所收到的消息类型为Discovery，就对此消息做出应答C、OLT的执行动作：OLT以广播方式周期性的发送Discovery检测帧D、响应ONU的注册请求并分配LLID答案：B7.工作区安装在墙面上的信息插座，一般要求距离地面()cm以上。
A、20B、30C、40答案：B8.远程登录网络设备的命令是()。
A、pingB、telnetC、tracertD、ipconfig答案：B9.机顶盒恢复出厂设置哪些参数不会被修改？()A、业务账号B、拨号账号C、EPG地址D、接入方式答案：C10.ONU的全球唯一参数是()。
A、MAC地址B、SN号C、LOIDD、ONU名称答案：A11.FBT类型规格为1:2的分路器插入损耗小于或等于()dB。
A、1.8C、7.3D、10.7答案：B12.以下不可以工作在2.4GHz频段的无线协议是()。

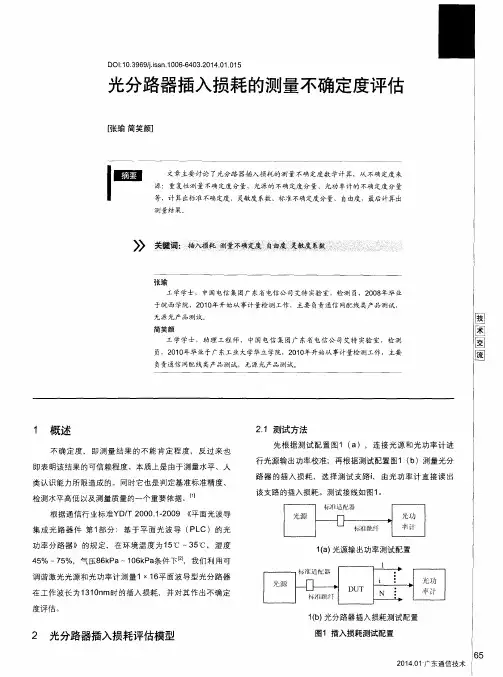

光分路器插入损耗的测量不确定度评估
ｌ
。 —— — —— ——— —— 一
ｆ
ｆ … ｆ
Ｌ —＿ ＾． ——— ——－ —— —
ｆ半Ｉ ｆ ｆ
２ பைடு நூலகம்分路 器插入 损耗 评估模型
图 １插 入 损耗 测 试配 置
ｌ
技 术 交 流
测 试 配 置 图上 用 到 标 准 跳 纤 和标 准 适 配 器 ， 其 中 标 准 适配器 插入 损耗 最 大值 小于 ０ ． １ ｄ Ｂ ， 最 大变化 小 于
…
…
．
…
靠，但重复性条件就越难 以保证，测量所用 时间也越长，
因此，我们 实验 中对插入 损耗进行 了１ ０ 次独 立重复测量，
实 际检 测 中 只进 行 一 次 。
表 １测试数据
囡 困 囡 园
由 于被 测端 口 的插 入 损 耗可 由表 头 直 接 读 取 ， 故
儿＝ １ Ｌ ；
Ｄ ＯＩ ： １ Ｏ ． ３ ９ ６ ９ ￣ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ６ — ６ ４ ０ ３ ． ２ ０ １ ４ ． ０ １ ． ０ １ ５
光分路器插入损耗的测量不确定度评估
【 张瑜 简笑颜】
Ｉ Ｉ － 固 文 章 主 要 讨 论 了 光 分 路 器 插 入 损 耗 的 测 量 不 确 定 度 数 学 计 算 ， 从 不 确 定 度 来
１ （ ａ ） 光源输 出功率测试配置
— —
功 率分路 器 的规定 ，在环 境温度 为 １ ５ ℃ 一３ ５ ￣ Ｃ，湿度
４ ５ ％ ～７ ５ ％， ￣ ８ ６ ｋ Ｐ ａ～１ ０ ６ ｋ Ｐ ａ 条 件 下 ， 我 们 利 用 可
ｌ
在工作波长为１ ３ １ ０ ｎ ｍ 时的 插入损耗，并对其作出 不确定
光分路器技术指标
光分路器技术指标
光分路器的技术指标包括：
1. 耦合损耗：指光信号从输入端进入分路器后在各个输出端的光功率损失程度。
通常以分贝（dB）为单位进行表示。
2. 均匀性：指光信号在各输出端的分配是否均匀。
均匀性一般以分贝（dB）为单位表示。
3. 带宽：指分路器所能支持的信号频率范围。
通常以兆赫兹（MHz）或千兆赫兹（GHz）为单位表示。
4. 插入损耗：指光信号经过分路器后在各输出端的传输过程中的光功率损失程度。
通常以分贝（dB）为单位表示。
5. 相位不匹配：分路器在不同输出端产生的光信号是否具有相位差，即光信号的相位差值量。
通常以度（°）或弧度（rad）
为单位表示。
6. 直流偏置：指分路器在工作过程中是否引入直流偏置。
直流偏置的产生可能会导致光信号的失真。
7. 温度稳定性：指分路器在不同温度下工作时，技术指标的稳定程度。
8. 光纤接口类型：指分路器的输入输出接口所采用的光纤类型，如单模光纤（SMF）或多模光纤（MMF）。
9. 尺寸：分路器的外形尺寸，如长度、宽度和高度等。
以上是光分路器常见的技术指标，具体的参数值和要求可能会因具体的应用场景和需求而有所差异。

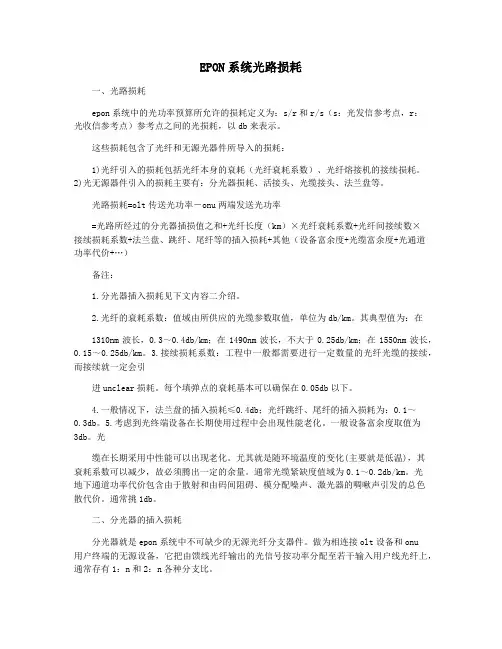

EPON系统光路损耗
EPON系统光路损耗 一、光路损耗 epon系统中的光功率预算所允许的损耗定义为：s/r和r/s（s：光发信参考点，r：光收信参考点）参考点之间的光损耗，以db来表示。
这些损耗包含了光纤和无源光器件所导入的损耗： 1)光纤引入的损耗包括光纤本身的衰耗（光纤衰耗系数）、光纤熔接机的接续损耗。2)光无源器件引入的损耗主要有：分光器损耗、活接头、光缆接头、法兰盘等。
光路损耗=olt传送光功率―onu两端发送光功率 =光路所经过的分光器插损值之和+光纤长度（km）×光纤衰耗系数+光纤间接续数×接续损耗系数+法兰盘、跳纤、尾纤等的插入损耗+其他（设备富余度+光缆富余度+光通道功率代价+…）
备注： 1.分光器插入损耗见下文内容二介绍。 2.光纤的衰耗系数：值域由所供应的光缆参数取值，单位为db/km。其典型值为：在 1310nm波长，0.3～0.4db/km；在1490nm波长，不大于0.25db/km；在1550nm波长，0.15～0.25db/km。3.接续损耗系数：工程中一般都需要进行一定数量的光纤光缆的接续，而接续就一定会引
进unclear损耗。每个填弹点的衰耗基本可以确保在0.05db以下。 4.一般情况下，法兰盘的插入损耗≤0.4db；光纤跳纤、尾纤的插入损耗为：0.1～0.3db。5.考虑到光终端设备在长期使用过程中会出现性能老化。一般设备富余度取值为3db。光
缆在长期采用中性能可以出现老化。尤其就是随环境温度的变化(主要就是低温)，其衰耗系数可以减少，故必须腾出一定的余量。通常光缆紧缺度值域为0.1～0.2db/km。光地下通道功率代价包含由于散射和由码间阻碍、模分配噪声、激光器的啁啾声引发的总色散代价。通常挑1db。
二、分光器的插入损耗 分光器就是epon系统中不可缺少的无源光纤分支器件。做为相连接olt设备和onu用户终端的无源设备，它把由馈线光纤输出的光信号按功率分配至若干输入用户线光纤上，通常存有1：n和2：n各种分支比。 技术参数工作波长（nm）规格（不含连接器损耗）1260-1650类型典型值插入损耗（db）最大值1：46.87.1/7.31：81：161：321：642：410.010.2/10.513.013.5/13.716.016.5/16.919.520.5/21.07.62：82：162：3211.014.517.5对于1分2的分支比，功率会有平均分配（50:50）和非平均分配（5:95、40:60、25:75）多种类型。工作波长范围(nm)1310±401520±401310±401520±401310±401520±401310±401520±40分支比1:21:21:21:2功率分配比5:9550:5040:6025:75最大插入损耗（db）15.0/0.63.85.0/3.07.1/1.9三、案例分析
不同规格的分光器的插损(衰减)
分光器规格1 分250%-50%1 分25%-95%1 分210%-90%1 分220%-80%1 分230%-70%1 分240 %-60 %1分4均分1分8均分1分16均分1分32均分插损典型值3.4dB11.8dB:0.6dB10.4:0.97.4:1.35.6:1.94.4：2.67.2dB10.7dB14.8dB 17.8dB端口间最大偏差范围0.4 dB0.4 dB0.4 dB0.4 dB0.4 dB0.4 dB0.8dB1.7dB2.0dB2.5dB测试仪器光功率计光功率计光功率计光功率计光功率计回答人的补充2009-09- 09 08:17在光链路的设计中，要碰到光纤损耗、分光损耗、分光附加损耗、活动接头损耗和光链路（总）损耗几项参数，很显然，光链路损耗是以上其他几项损耗值的总和：光链路损耗=光纤损耗+分光损耗+分光附加损耗+活动接头损耗（dB）光纤损耗，是光信号在光纤中传输时光功率消耗引起的，在设计时1310nm通常按每kmO.4dB计算，1550nm 通常按0.25dB计算。
某一光路光纤损耗的dB数，换算成该路单路功率损耗mW 数按下式计算：某单路功率损耗=100・1光纤损耗（mW）（某路）分光比《=某单路功率损耗/各路功率损耗总和（某路）分光损耗=・10lg K （dB）分光损耗，实际上是分光时的光功率转移造成的，不是光功率的消耗引起的，因此在计算分光比时不能将它计算进去。
但是在计算光链路总损耗时必须将它加进去。
分光附加损耗，是分光时的分光器自身消耗了光功率造成的；活动接头损耗也是其自身消耗了光功率造成的，因此这两项本来应该在计算分光比时都加进和光纤损耗中，算出三者的总损耗dB数，然后换算出损耗总功率数mW,再据此计算出分光比，这样计算得出的最后计算结果最为准确。
但是由于分光附加损耗和活动接头损耗的量值，比光纤损耗要小得多，而且各条光链路的数值基本相等，在计算分光比时把各条光路的这两项数值统统忽略不计，对分光比计算结果的影响很微小。
光衰核算公式
图11 ODN 光通道模型核算公式：ODN链路衰减=全程光纤衰减+活动连接器衰减+熔接点光纤衰减+光分路器衰减ODN链路衰减+MC≤系统允许的衰减全程光纤衰减=全程光纤长度*0.4dB/km活动连接器衰减=活动连接器个数*0.5dB光纤熔接点衰减=光纤熔接点个数*0.1dB光分路器衰减=链路上光分路器衰减总和MC:光纤富余度计算时相关参数取值：光纤衰减取值：1310nm波长时取0.36dB/km1490nm波长时取0.22 dB/km光纤活动连接器插入损耗取值：0.5dB/个光纤熔接点衰减取定：单芯光缆熔接点双向平均值为:0.08dB/个带状光缆光纤熔接点双向平均取值：0.20dB/个冷接子双向平均值0.15dB/个光分路器损耗取值见表：光纤富余度取值：当光纤传输距离≤5公里时，光纤富余度不少于1dB;当光纤传输距离≤10公里时，光纤富余度不少于2dB;当光纤传输距离﹥10公里时，光纤富余度不少于3dB;5）光缆线路测试：✓采用OTDR对每段光链路进行测试。
测试时将光分路器从光纤链路中断开，分段对光纤段长进行测试，测试内容包括光纤衰减和光纤长度，并将测试数据记录在案，作为工程验收的依据。
✓全程衰减测试采用光源、光功率计，对光纤链路的1310nm、1490nm、和1550nm 波长进行测试，包括活动光纤连接器、光分路器和接头的插入损耗。
同时将测得数据记录在案，作为工程验收的依据。
测试时应注意方向性，既上行方向采用1310nm测试，下行方向采用1490nm和1550nm进行测试。
不提供CATV业务时，可以对1550nm不进行测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分光网络中光分路器的损耗计算
一、光功率单位介绍
在实际运用中，光功率单位常采用mw或分贝值dBm
在有线电视系统中，利用场强仪测得的射频电平是以dBpV为单位表示的，dB表示一个相对值，如甲的功率为18dBm，乙的功率为10dBm，则可以说甲比乙大8dB，dBm是功率绝对值的单位，不要相互搞混淆了。
二、光分路器的分光比定义及电气参数
光分路器类似于电缆传输网络中的分支器、分配器。
在实际的运用中，常常用光分路器把光发射机输出的光信号分成强度不等的几路输出，光强较大的一路传输到较远的设备，光强弱的一路传输到较近的距离，以使各个光节点都能得到近似相等的光功率。
光分路器对各支路光功率分配的比例称为分光比，分光比K 定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。
分光损耗：不同的分光比对光信号产生的损耗就叫做分光损耗，其值为-10lgK。
驸加损耗：光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时，光信号通过光分路器时除分光损耗外，还有光分路器本身对光信号产生的损耗，这种损耗称为光分路器附加损耗。
插入损耗：插入损耗包括分光损耗和附加损耗两部分，即插入损耗(dB)=-10lgk+附加损耗。
同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。
三、光链路损耗的计算
光链路损耗包括三个部份：一是光缆对光信号强度产生的衰减；二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减，例如光分路器的分光损耗和附加损耗。
光链路全程损耗可按下式计算：A=aL-10lgk+Ac+Af。
式中：A为光链路全程损耗，aL为光纤对所传输光信号的衰减，α为光衰减系数，L为光缆长度。
在设计中在光信号波长为1310nm时一般取α=O.4dB／km，当光信号波长为1550nm时，可取α=0.25dB/Km(包括熔接损耗)。
Ac为插头损耗，每个接头可按0.5dB
计算。
Af伪光分路器附加损耗，设计中可按下表所示值计算。
四、分路器中分光比的计算及应用
附图为我县光网改造一应用实例，计算C1、C2两个光分路器的分光比。
由千光接收端输入光功率过低将导致输出的C／N值过低，过强会导致非线性失真过大且CTB、CSO
指标恶化，从而达不到网络所需的指标要求，在此光接收端输入光功率我们取-2dBm作为设计值，计算中保留2位小数。
由上可知光分路器C1所需的输入光功率9126+0.4=9.66(dBm)=9.25(mW)，光发射机T1的输出光功率=9.26+1=10.26(dBm)=10.62(mW)，所以我们就可购置光输出功为10mW的1310nm光发射机。
