常用工具与量具及仪表
9．活扳手
活扳手又称活络扳头，是用来紧固和松开螺 母的工具，它的头部由活络扳唇、固定扳唇、 扳口、蜗轮和轴销等构成。蜗轮用于调节扳 口的大小。
使用活扳手时应注意：
(1)扳动大螺母时，需用较大力矩，手应 握在近柄尾处。 (2)扳动较小螺母时，需用力矩不大，但 螺母过小易打滑，故手应握在近头部处。可 调节蜗轮，收紧活络扳唇防止打滑。 (3)活扳手不可反用，以免损坏活络扳唇， 也不可用钢管接长手柄来施加较大的扳拧力 矩。
11．梯子
维修电工常用的有直梯和人字梯两种. a)通常用于户外登高作业，b)通常用于户内登 高作业。
12．腰带、保险绳和腰绳
腰带是用来系挂保险绳、腰绳和吊物绳的， 使用时应系结在臀部上使用时，一端要可靠 地系结在腰带上，另一端要用保险钩挂在牢 固的横担或抱箍上。腰绳是用来固定人体下 部，以扩大上身活动幅度的，使用时应系结 在电杆横担或抱箍下方，防止腰绳窜出电杆 顶端，造成工伤事故。
(1)直流电压的测量
直流电压的测量一般使 用磁式仪表，为了扩大量 程，还要在表头中串人倍 压器(高值电阻Rv). 设电压表原来的量程为 Uo，扩大后的量程为U 电压量程扩大倍数为： U/U0=（Ro+Rv）/ Ro 倍压器的电阻为： Rv=Ro(U/U0—1)
(2)交流电压的测量
测量交流电压常使用电磁式仪表，其表头 内的固定线圈是用细导线绕制而成的，匝 数较多，它与磁电式电压表一样串有倍压 器以扩大量程。测量600V以上的电压时， 一般都要通 过电压互感器将电压降低以 后再测量。
万用表的正确使用
（四）测量电阻时应注意以下事项: (1)选择适当的倍率档，使指针尽量接近标度尺的 中心部分，以确保读数比较准确。在测量时，指针 在标度尺上的指示值乘以倍率，即为被测电阻的阻 值。(2）测量电阻之前，或调换不同倍率档后， 都应将两表笔短接，用调零旋钮调零，调不到零位 时应更换电池。测量完毕，应将转换开关拨到交流 电压最高档上或空档上，以防止表笔短接，造成电 池短路放电。同时也防止下次测量时忘记拨档，去 测量电压，烧坏表头。(3）不能带电测量电阻， 否则不仅得不到正确的读数，还有可能损坏表头。 (4）用万用表测量半导体元件的正、反向电阻时， 应用R X 100档，不能用高阻档，以免损坏半导 体元件。(5）严禁用万用表的电阻档直接测量微 安表、检流计、标准电池等类仪器仪表的内阻。
兆欧表测量电缆绝缘电阻的接线方式
接地电阻测量仪
使用接地电阻测量仪应当注意下列事项：
(1)测量前应将被测接地体与其他接地体分开，以保证测量的正确性。 应尽可能把被测接地与电力网分开。这样有利于测量的安全，也有利于 消除杂散电流引起的误差，还能防止将测量电压反馈到与被测接地体连 接的其他导体上引起事故。(2)测量前应检查仪表、连接线和辅助电极 是否完好，并做机械调零。必要时做一下短路试验，以检验仪表的误差。 (3)测量电极间的连线应避免与邻近的高压架空线路平行，以防止感应 电压的危险。测量电极的排列应避免与地下金属管道平行，以保证测量 结果的真实性。(4)必须正确选定测量电极的位置。如测量电极位置选 择不当，会产生很大的测量误差。而且土壤电阻率越高，测量误差越大。 令电流极与被测接地体之间的距离为l,、电压极与被测接地体之间的距 离为1,。为了得到比较准确的测量结果，对于占地面积较大的网络接地 体，可取l。为接地网对角线长度的2-3倍，取lp=0. 5-v0. 61c；对于 集中埋设的小型复合按地体，可取lc =80 m, lp=20 m；对于单管垂 直接地体，可取1c=40 m, lp=20 m.(5）接好线后，将仪表水平放置， 开选择适当的倍率，以提高测量精度。(6)测量时，摇把的转速应由慢 至快，至120 r/min左右时调节电位器：摇把转速应均匀、稳定，不要 时快时慢；调节平衡后应将转速由伏至慢，逐渐停止下来。
(2)交流电流的测量
交流电流的测量一般 使用电磁式仪表，进 行精密测量时使用电 动式仪表。扩大其量 程，一般不并联分流 器，而是将固定线圈 绕组分成几段，用绕 组的串、并联来实现。 当被测电流很大时， 可利用电流互感器来 扩大电流表的量程。
2．电压表
测量电压时，电压表应与被测电路并联。 为了使电压表并人后不影响电路原来的工 作状态，要求电压表的内阻远大于被测负 载的电阻。 由于测量机构本身的电阻是不大的，所以 在电压表内都串有阻值很大的附加电阻。
常用工具与量具及仪表
一、常用工具的用途及使用方法
1．验电笔 验电笔(简称电笔)是用来检查低压导体和电气 设备外壳是否带电的辅助用具。其检测电压范围为 60～500V。
使用电笔时应注意以下几点： (1)使用电笔前，一定要检 查电笔中的氖泡能否正常发光。 (2)在明亮光线下测试时， 不易看清氖泡的辉光，应当避 光检测。 (3)电笔的金属探头多制成 旋具形状，它只能承受很小的 扭矩，使用时应特别注意防损 坏。
（二）操作过程中的）用电桥测量电阻时，均不许带电测试。 (2）在进行测量时，应先接通电源按钮，然后接通检 流计按钮。测量结束后，应先断开检流计按钮，再断 开电源按钮。这是为了防止被测元件具有电感时，由 于电路的通断产生很大的自感电势而给检流计造成损 坏。 (3）因为导体的电阻值是随温度变化的，所以在测量 时，必须记录被测导体当时所处环境的温度，所测得 的结果都必须进行温度换算后才能和以前测得的数据 进行比较。(4）为了减小测量误差，使用双臂电桥时， 必须注意四根引出线C', P1, C2, P2的连接方法， 在测量时应将电位接头P1, P2靠近被测电阻的两端。
3)读数时，要正对游标刻线，看准对齐的 刻线，不能斜视，以减少读数误差。 4)当用单面游标卡尺测量内尺寸时，必须 注意此时卡尺上读出的数值，必须再加上两 量爪的宽度。 5)在有些情况下，要用游标卡尺测量精度 要求高的工件时，必须用量块校对游标卡尺， 确定其误差数值，以便测量时把该误差排除。
三、常用仪表的用途及使用方法
直流单臂电桥
直流双臂电桥
直流双臂电桥的正确接线
（一）直流电桥的使用方法
（l）使用前，水平放置，把检流计锁扣打开，调零。 （2）将被测电阻良好接入电桥。 （3）估计被测电阻大致的数值，选择合适倍率。 （4）进行测量时，应先按电源按钮，再按下检流计P 按钮，此时，检流计开始向“＋”或“一”偏转。如 果向‘＋”的方向偏转，表示要增加比较臂电阻；反 之，如果指针向“一”方向偏转，则应减小比较臂电 阻。反复调节，使指针平稳准确地指在零位上，便可 读取被测电阻数值，被测电阻数值为倍率数乘以测量 臂电阻数。 (5）测量完毕后，应先断开检流计P按钮，再断开电 源按钮，并将检流计锁扣锁上。。
万用表的正确使用
。（一）识别测量表的正、负两极测量前应认真 检查表笔位置，红色表笔应接在标有“十”号的 接线柱上（内部电池为负极），黑色表笔应接在 标有“一”号的接线柱上（内部电他为正极）。 在测量电压时，应并联接人被测电路；在测量电 流时应串联接入电路。 （二）根据测量对象，将转换开关拨到相应档位 有的万用表有两个转换开关，一个选择测量种类， 另一个改变量程，在使用时应先选择测量种类， 然后选择量程。 （三）读数时．要根据测量的对象在相应的标 尺读取数据.
使用兆欧表测量绝缘电阻时注意事项：
(1)被测设备必须停电。 (2）应根据被测对象选用不同电压的兆欧表。测 量额定电压500 V以下的线路或设备应采用 500 V或1000 V的兆欧表；测量500 V以上 的线路或设备应采用1 000 V或2 500 V的兆 欧表；测量10 kV及10 kV以上的线路或设备 应采用2 500 V的兆欧表。测量新的和大修后的 线路或设备应采用较高电压的兆欧表；测量运行 中的线路或设备应采用较低电压的兆欧表。
(2)游标卡尺的使用方法
使用游标卡尺时，首先应根据被测工件 的特点选用卡尺的类型，然后再按工件的 大小和尺寸精度要求选用卡尺的测量范围 和读数值。使用时，先并拢量爪检查尺身， 看游标零线是否对齐，然后用右手拨开游 标，使工件置于量爪间· ，再轻轻推动游标 至量爪接触到工件表面，并与两被测面贴 合，紧固螺钉后轻轻移出卡尺读数。
二、常用量具(游标卡尺)的用途及使用方法
1．游标卡尺的用途 游标卡尺是一种适合测量中等精度尺寸 的量具，可以直接量出工件的内、外尺寸.
2．游标卡尺的使用
(1)游标卡尺的读数方法 用游标卡尺进行测量时，从尺身上读出尺 寸的毫米整数值，从游标上读出毫米的小数数 值，这两个数值的和就是测得工件的尺寸数值， 其具体读数方法分如下三个步骤： 1)读出游标零线左边与尺身相邻的第一条刻 线的整毫米数，为测量尺寸的整数值。 2)读出游标上与尺身刻线对齐的那一条刻线 所表示的数值，即为测量值的小数。 3)把从尺身上读得的整毫米数和从游标上读 得的毫米小数加起来，即为测得的尺寸数值。
10．手电钻和冲击钻
(1)手电钻是钻孔的工具，常用的有手枪 式和手提式两大类。 (2)冲击钻具有两种功能，把调节开关调 到标记为“钻”的位置，作普通电钻使用； 调到标记为“锤”的位置，可冲打6～ 16mm的圆孔。有的冲击钻还可以调速。在 调速和调挡时，均应停转。在冲凿墙孔时， 应经常拔出钻头，以利排屑。遇到坚硬物不 应施加过大压力，以免钻头退火。
1．电流表 测量电流时应把电流表串联在被测电路 中。电流表的内阻应远小于电路的负载电阻。 (1)直流电流的测量 直流电流的测量一般使用磁电式仪表。这 种仪表的测量机构只能通过几十微安到几十 毫安的电流。
1．电流表
流过表头的电流为：由 此可得分流器的电阻为： I0=IRA/(RA+R0) 需要扩大的量程越大， 则分流电阻应越小。 使用直流电流表时应 注意其正、负端的连接， 标有“+”号的接线端应 为电流的流人端，而标 有“—”号的接线端则为 电流的流出端.
湖南省维修电工考试题库之4级工4
2020/4/2
8．电工指示仪表的准确等级通常分为七级， 它们分别为1．0级、1．5级、2．5级、( )
等 A．3．0级 B．3．5级 C．4．0级
D．5．0级。
2020/4/2
9．仪表的准确度等级的表示，是仪表在正 常条件下的( )的百分数。
A．系统误差 B．最大误差 C．偶然误 差 D．疏失误差
10．仪表的准确度等级即发生的( )与仪 表的额定值的百分比。
A．相对误差 B．最大绝对误差 C．引 用误差 D．疏失误差
2020/4/2
1 1．为了提高被测值的精度，在选用仪表 时，要尽可能使被测量值在仪表满度值的 ( )。
A．1／2 B．：1／3 C．2／3 D．1／4
2020/4/2
12．电工指示仪表在使用时，通常根据仪 表的准确度等级来决定用途，如0．1级和 0．2
级仪表常用于( )。 A．标准表 B．实验室 C．工程测量
D．工业测量
2020/4/2
13．电工指示仪表在使用时，通常根据仪 表的准确度等级来决定用途，如0．5级仪 表常
用于( )。 A．标准表 B．实验室 C．工程测量
2020/4/2
6．电工指示仪表的准确等级通常分为七级， 它们分别为0．1级、0．2级、( )、1．0级
等。 A．0．25级 B．0．3级 C．0．4级
D．0．5级
2020/4/2
7．电工指示仪表的准确等级通常分为七级， 它们分别为0．1级、0．2级、0．5级、( )
等。 A．0．6级 B．0．8级 C．0．9级
2020/4/2
4．下列电工指示仪表中若按仪表的测量对 象分，主要有( )等。
A．实验室用仪表和工程测量用仪表 B．电能表和欧姆表
常用工具、量具
常用工具、量具
第九节、克丝钳
一、概念：用来切断金属丝；剪切金属
薄片或将金属薄片、金属丝弯曲成所需 形状的常用工具，种类及技术规范：
常用工具、量具
规范
种类 长度（毫米） 铁柄 （有旁剪口） 绝缘柄 （有旁剪口） 绝缘柄 （带刃口） 绝缘柄 150,175,200 150,175,200 130,160,180,200 130,160,180,200 500 500 500 工作电压（伏） 切断金属丝 切断金属丝、带电使用 为电器仪表常用工具。一 般剪细小零件 在狭窄或凹下地方工件 弯曲金属薄片，细丝所需 形状 把金属薄片、丝弯成圆形 剪切金属薄片和金属丝用 用途
常用工具、量具
第四节、压力钳
用途：用来稳定金属管，以便进行绞制螺 丝或割断等工作的专用工具。
1、规范和使用范围：
型号
夹持管子的最 大外径 （mm） 70 90 110
型号
夹持管子的最 大外径 （mm） 150 200 250
1 2 3
4 5 6
常用工具、量具
2、使用注意事项：
（1）夹持管子要适合。夹持管子时，压力钳后 面要加一把管钳，防止滑脱，损坏管子及钳口。 （2）加压管子时不可用力过猛，应逐步旋紧防 止夹扁管子或迁压吃管子太深。 （3）使用前应检查压力钳三角架及钳体，将三 角架固定牢固. （4）夹持长管子时，应在管子尾部用十字架支 撑。
常用工具、量具
二、安装锯条应注意事项：
常用工具、量具
1、锯齿必须向前。 2、锯条不能过紧或过松，否则容易断 3、更换锯条，应在重新起锯时更换，中 途更换时则夹锯。锯缝接近锯弓高度时， 可将锯条在其轴线上旋转90度。
常用工具、量具
三、锯割时应注意事项：
常用工具、量具使用方法
梅花扳手
六角梅花扳手：用于装拆大型六 角螺钉或螺母
封闭式而不开口：用于防爆
开口扳手
能用套筒扳手的地方不用梅花扳手 ，但需要有足够的空间；能用梅花 扳手的地方不用开口扳手，但需要 套进去才能拧螺丝；尽量不用活动 扳手。前面的扳手防滑性能好，力 矩比较大，后面的扳手比较灵活， 但不能用在特别重要的地方像缸盖 螺丝等....。
十二、螺纹修复器
作用：修复螺纹 使用方法 用来修复零件上已损坏的螺纹,修复 后使用原尺寸螺栓紧固.在铝合金,铸 铁或铜等材质零件上加固螺纹.
使用方法 1、选用。 在钻孔时， 对不同的钻孔直径应该尽可能选择相应的电钻规格， 以充分 发挥各规格电钻的性能结构特点， 达到良好的切削效率， 避免不必要的过 载而烧坏电钻。 2、接地。 橡皮软线中黑色的一根为接地线， 应牢固地接在机壳上。 3、通风。
要根据各种不同加工的需要选择使用手锤， 使用中要注意时常检查锤头是否有松脱现象。
八、手锯
手锯是手工锯割的主要工具，可用于锯割零件的多余 部分，锯断机械强度较大的金属板、金属棍或塑料板 等。手锯由锯条和锯弓组成。锯弓用以安装并张紧锯 条，由钢质材料制成。锯条也用钢质材料制成，并经 过热处理变硬。锯条的长度以两端安装孔的中心距离 来表示，我们常用的是300mm的一种。锯条的锯齿有粗 细之分，通常以每25mm长度内的齿数来表示，有14、1 8、24和32等几种。
使用钢丝钳应注意下面几点： （1）使用钢丝钳时，切勿将绝缘手柄碰伤、损伤或烧伤，并注意防潮。 （2）钳轴要经常加油，防止生铁，保持操作灵活。 （3）带电操作时，手与钢丝钳的金属部分要保持2cm以上间距。 （4）根据不同用途，选用不同规格的钢丝钳。
断线钳 断线钳(见图7(a))的头部“扁斜”， 因此又叫斜口 钳、 扁嘴钳或剪线钳， 是专供剪断较粗的金属丝、 线材及导线、 电缆等用的。 它的柄部有铁柄、 管 柄、 绝缘柄之分， 绝缘柄耐压为1000 V。
钳工常用工具、量具、仪表的名称、用途与使用方法
钳工常用工具、量具、仪表的名称、用途与使用方法一、钳工常用工具1. 螺丝刀：用于拧紧或拆卸螺丝。
根据螺丝头部的槽口形状，螺丝刀可分为一字形和十字形螺丝刀。
使用时，应选用合适的螺丝刀，并确保刀口与螺丝头部槽口匹配，避免损坏螺丝。
2. 扳手：用于拧紧或拆卸螺栓和螺母。
常用的扳手有活动扳手、开口扳手和管钳等。
使用时，应选择合适的扳手，并确保扳手与螺栓或螺母匹配，避免损坏螺栓或螺母。
3. 锤子：用于敲击物体，使其变形或移位。
常用的锤子有铁锤、木锤和橡胶锤等。
使用时，应选择合适的锤子，并确保锤子的重量和形状适合于被敲击物体，避免损坏物体。
4. 钢锯：用于锯割金属材料。
使用时，应将钢锯放置在平整的表面上，并保持锯条与被锯割物体垂直。
同时，应逐渐施加压力，避免损坏锯条。
5. 电钻：用于在金属、木材或塑料等材料上打孔。
使用时，应选择合适的钻头，并确保电钻与被钻孔材料匹配，避免损坏材料。
同时，应注意安全，避免受伤。
二、量具1. 游标卡尺：用于测量长度、宽度、高度和深度等尺寸。
使用时，应将游标卡尺放置在平整的表面上，并将被测量物体放在卡尺的测量爪之间。
同时，应注意保持卡尺的清洁和精度。
2. 千分尺：用于测量微小尺寸。
使用时，应将千分尺放置在平整的表面上，并将被测量物体放在测量头上。
同时，应注意保持千分尺的清洁和精度。
3. 百分表：用于测量形状误差和位置误差。
使用时，应将百分表放置在平整的表面上，并将被测量物体放在测量头上。
同时，应注意保持百分表的清洁和精度。
4. 量角器：用于测量角度。
使用时，应将被测量物体放置在量角器的直尺上，并根据需要调整角度。
同时，应注意保持量角器的清洁和精度。
三、仪表1. 万用表：用于测量电流、电压和电阻等电气参数。
使用时，应选择合适的量程，并将红黑表笔分别插入相应的插孔中。
同时，应注意保持万用表的清洁和精度。
2. 钳形表：用于测量交流电流和电压。
使用时，应将钳形表放置在平整的表面上，并将被测量导线放入钳口中。

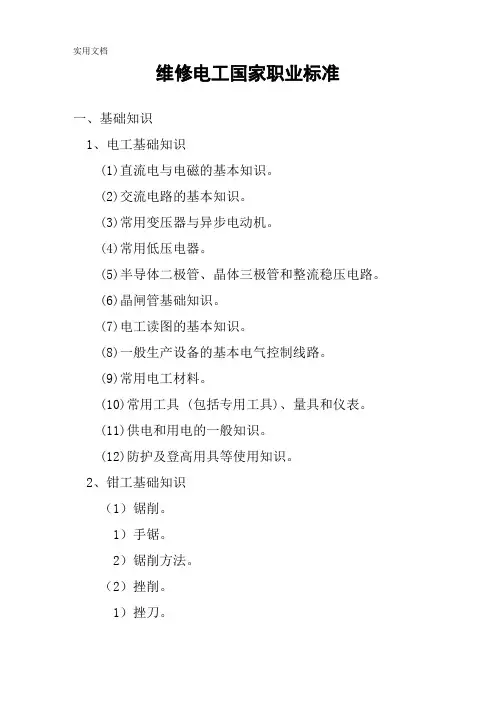

电工国家职业标准
维修电工国家职业标准
一、基础知识
1、电工基础知识
(1)直流电与电磁的基本知识。
(2)交流电路的基本知识。
(3)常用变压器与异步电动机。
(4)常用低压电器。
(5)半导体二极管、晶体三极管和整流稳压电路。
(6)晶闸管基础知识。
(7)电工读图的基本知识。
(8)一般生产设备的基本电气控制线路。
(9)常用电工材料。
(10)常用工具 (包括专用工具)、量具和仪表。
(11)供电和用电的一般知识。
(12)防护及登高用具等使用知识。
2、钳工基础知识
（1）锯削。
1）手锯。
2）锯削方法。
（2）挫削。
1）挫刀。
2）挫削方法。
（3）钻孔。
1）钻头简介。
2）钻头刃磨。
（4）手工加工螺纹。
1）内螺纹的加工工具与加工方法。
2）外螺纹的加工工具与加工方法。
（5）电动机的拆装知识。
1）电动机常用轴承种类简介。
2）电动机常用轴承的拆卸。
3）电动机拆装方法。
3、安全文明生产与环境保护知识
(1)现场文明生产要求。
(2)环境保护知识。
(3)安全操作知识。
4 、质量管理知识
(1)企业的质量方针。
(2)岗位的质量要求。
(3)岗位的质量保证措施与责任。
5、相关法律、法规知识
(1)劳动法相关知识。
(2)合同法相关知识。
工作要求四级/中级工。
化工钳工技能大赛工具、量具和仪判断题器
题干铰刀可以提高孔的精度和表面粗糙度。
液压千斤顶应避免水平方向使用。
攻丝前的底孔直径应大于螺纹标准中规定的螺纹内径。
刮削平面时，自始至终必须采用一个方向进行刮削，否则会造成刀迹紊乱，降低刮削表面质量。
油压千斤顶只能在立式情况下使用。
装卸联轴器、滚动轴承或带轮时可采用三爪式顶拔器。
精密工件和有色金属的刮削多采用蓝油作显示剂。
铰孔时注入切削液，主要起润滑作用，以使孔壁表面的粗糙度细化。
粗刮时显现剂调得干些，精刮时显现剂适当稀些。
深孔加工采用内、外排屑结构钻头，可以解决排屑难、散热难和钻削难的问题。
攻螺纹时，底孔直径等于螺纹公称直径乘以1.1。
各种工具要用硬度高，耐磨性好的材料，如用碳钢则一般选用含碳量高的钢种。
手工铰光时，要经常变换铰刀停歇位置，避免产生凹坑。
钻通孔时工件底面应放垫铁。
手锤的规格通常按锤头的rfm量来划分。
套筒扳手适用于在狭窄的地方。
管钳主要用于拧紧或旋松螺纹连接的管子与管件。
使用千斤顶时，为了加速下降，将油杆旋回。
钻小孔时，如转速很高，加工时间又很短，钻头在空气中冷却得很快，所以可不用冷却液。
使用螺旋千斤顶时，揿动手柄，可以直接上升和下降。
直接使用手拉葫芦，可以起吊重物。
用深孔钻钻削深孔时，为了保持排屑畅通，可使注入的切削液具有一定的压力。
刀具刃磨后，刀面越平整，表面粗糙度越小，刀具寿命就越长。
钻削的冷作硬化现象是由挤压和摩擦产生的。
铰刀适应性较好，可以加工多种直径和公差等级的孔。
高度游标卡尺可以用来划线，它既可以给半成品划线，也可以给毛坯划线。
块规是作为尺寸基准校准量具使用的。
压力表属于计量仪表，要定期校准和检定。
电流表、电压表不属于计量仪表。
游标卡尺测量工件的读数为12.41。
用千分尺测量工件时，可一边轻轻转动工件一边测量，以找到最大工件外径。
测量温度与标准温度(20℃)之间的偏差，称为测量误差。
使用量具测量时不可施加过大的作用力。
用百分表法也可以测量齿轮啮合的侧隙。
游标卡尺是一种中等精度的量具，不能测量精度要求高的零件，但可以用来测量毛坯件。
五金工具分类
五金机电商品分类一级分类：1、手动工具2、电动工具3、刃具、量具及磨具4、紧固件及密封件5、物料搬运6、存储、包装、及车间办公用品7、电气产品8、测试仪器仪表9、电动机、轴承及皮带10、照明11、焊接12、车间化学品13、安全及安防14、清洁用品15、气动液压16、泵、管件及阀门17、风机风扇二级分类：1、手动工具：（1）工具箱/包工具车工具箱便携工具箱工具包（2）扳手活动扳手开口扳手两用扳手梅花扳手棘轮扳手内六角扳手纽手扳手/扭力螺丝批套筒开口扳手（3）手用套筒套装套筒公制套筒英制套筒冲击套筒辅助工具（4）冲击套筒套装冲击套筒公制冲击套筒英制冲击套筒冲击套筒辅助工具（5）冲击旋具套筒套装冲击套筒内六角刀头（6）旋具套筒套装旋具套筒中孔花型刀头12角旋具套筒E型旋具套筒内六角刀头十字刀头米字刀头一字刀头花型刀头（7）螺丝批多功能螺丝刀滑行道头螺丝批螺帽螺丝批米字刀头螺丝批内六角刀头螺丝批十字刀头螺丝批套装螺丝批一字刀头螺丝批无颈螺丝批头接秆（8）螺丝批头套装螺丝批头无颈螺丝批头（9）锤安装锤八角铁锤套装锤铁锤（10）钳工具类C/G字夹F夹扁凿磁性检拾器锤刀大力钳弹簧夹（11）、钳扁嘴钳长嘴钳断线钳钢丝钳尖嘴钳卡簧钳鲤鱼钳迷你钳省力型钳水泵钳湾嘴钳线缆工具斜嘴钳圆嘴钳综合套装钳（12）电子工具电子钳防静电螺丝批防静电其他产品防静电钳焊锡丝套装电子钳（13）尺钢直尺公、英制卷尺公制卷尺数显卷尺水平尺纤维带卷尺剪刀各种用途剪刀铁皮剪刀刀带电工刀割刀美工刀绝缘工具测电笔绝缘扳手绝缘剥线钳绝缘长嘴钳绝缘电缆刀绝缘长嘴钳绝缘电缆剪钳绝缘顶切钳绝缘钢丝钳绝缘钢丝钳绝缘尖嘴钳绝缘螺丝批绝缘水泵钳绝缘套筒及辅助工具绝缘湾嘴钳绝缘斜口钳绝缘圆嘴钳其他绝缘工具套装绝缘工具管工工具管子钳管子台钳链式管钳手动管子扩口工具手动弯管工具塑料硬管割刀套丝工具套装管工具套丝机金属管子割刀液压弯管机开孔铆接工具机械旋切开孔工具阶梯钻金属开孔器开孔器辅助工具拉铆枪修车专用工具通用工具组套制动系统工具组套皮带轮工具发动机方向盘调整工具油管工具组套空气系统工具涂料涂装工具漆刷涂料刷油灰刀油漆桶墙面打磨硅胶枪弹线工具2、电动工具手持动力工具的耗材及抛磨材料A、钻头B、铲凿C、螺丝批头及套筒D、开孔器E、曲线锯片F、圆锯片G、马刀锯片H、打磨机用切片I、打磨机用研片J、金刚石切割片K、木工刀具L、其他附件M、往复锯片充电电动工具A、普通电池电动工具B、锂电池电动工具金属切削电动工具A、电钻8、磁座钻C、电动攻丝机D、往复锯E、型材切割机F、斜切锯G、电剪冲H、电剪刀建材装潢电动工具A、冲击钻B、锤钻C、电镐D、石材切割机E、混凝土钻孔机F、开槽机砂磨电动工具人、角向磨光机8、直向砂轮机C、盘式砂光机D、砂带机£、偏心砂磨机F、板式砂光机G、台式砂轮机装配电动工具A、电动螺丝刀B、电动扳手机木工电动工具A、电链锯B、电圆锯C、曲线锯D、电刨E、修边机F、雕刻机其他电动工具A、热风枪B、吹风机C、乳胶切割机3、刃具量具及磨具孔加工工具A、麻花钻8、中心钻螺纹工具A、丝锤B、板牙铣铰工具A、立铣刀B、槽铣刀车削工具A、车刀B、车削刀片其他工具A、倒角刀B、锯条C、钢板钻D、冲头钢丝、尼龙刷A、钢丝刷B、尼龙刷涂附研磨A、研磨叶轮B、砂碟C、砂套D、砂带E、砂纸F、砂布G、百洁布H、钢纸磨片研磨头A、旋转锉B、磨头^抛光轮砂轮A、平行砂轮B、碗型砂轮小型机床A、钻床B、锯片卡尺A、游标卡尺B、带表卡尺C、数显卡尺深度尺A、深度卡尺千分尺A、外径千分尺8、内径千分尺C、数显微分头D、深度千分尺E、可更换测砧外径千分尺F、公法线千分尺G、尖头千分尺H、管材千分尺I、薄片式千分尺J、测槽千分尺K、奇数沟千尺L、杠杠千分尺高度尺A、游标高度尺B、带表高度尺C、数显高度尺百分表A、百分表B、大量程百分表C、机械式百分表D、杠杠百分表E、应力百分表千分表A、千分表B、杠杠千分表内径表量规A、量规B、孔径尺C、针规D、半径规£、表面规尸、斜面规G、环规H、塞规I、螺纹规J、量规角尺及角度测量A、角尺B、角度测量塞尺及水平仪A、塞尺B、水平仪放大镜及组合量具A、放大镜B、组合量具测量仪器及测量台A、测量仪器B、测量台测量数据记录输出A、数据输出B、测量数据记录4、紧固件及密封件螺栓A、六角头螺栓B、吊环螺栓螺钉人、内六角螺钉B、紧定螺钉C、塞打螺钉D、机螺钉螺母A、六角螺母B、盖型螺母C、锁颈螺母口、焊接螺母挡圈销A、开口销B、圆锥销C、圆柱销D、弹性圆柱销自攻钉人、自攻螺钉B、钻尾钉木螺钉A、米字槽木螺钉0型橡胶密封圈圈垫片A、橡胶密封垫片B、金属垫片填料A、盘根垫圈A、大垫圈B、锁紧垫圈C、弹簧垫圈D、弹簧垫圈E、平垫圈F、碟形弹簧垫圈喉塞A、公制喉塞B、英制喉塞油封A、骨架油封5、电气产品电机控制保护A、软启动器B、变频器C、交流接触器D、热继电器E、电机保护断路器F、控制继电器配电产品A、小型断路器B、熔断器C、刀形开关D、隔离开关E、塑壳断路器F、电流互感器G、母排控制产品A、按钮盒及附件B、蜂鸣器C、拨码开关D、凸轮开关E、旋转编码器F、脚踏开关G、拉绳开关H、按钮I、选择开关J、指示灯K、可编程控制器传感器A、限位开关B、光电开关^接近开光D、测温元件E、区域传感器继电器A、通用继电器B、中间继电器C、控制继电器D、时间继电器E、计数器F、温度控制器G、固态继电器电源、变压器A、隔离变压器B、其他变压器C、开关电源D、稳压电源电工材料人、接线端子、端子排B、线槽/线管/线缆保护C、扎线带/固定夹、座D、专用线缆工具E、电工胶带F、插头、插座/开关G、工业防水插头/插座/连接器乱接线板/接线盘I、电器箱J、电线K、线缆标识L、模数化配电箱M、导轨N、组合式插座箱通信A、通信用电线/电缆B、跳线0面板/插座D、模块£、街头安全控制产品A、安全限位开关/门开关B、安全传感器C、安全继电器D、安全操作开关6、测试仪器及仪表电气测量量A、万用表B、钳形表C、漏电计D、绝缘电阻/电容/电压E、电能分析F、电功率仪G、校准仪H、过程仪表I、其他J、仪器附件K、点击测试分析仪器A、比色计B、酸度计C、电导仪D、溶解度E、水分仪F、天平环境检测A、噪音/风速/照度B、气体分析检测仪C、温湿度计D、其他工业检测试人、测距B、常规检测仪器C、物理性能测试D、测厚仪E、测振仪热工仪表A、压力表B、工业温度计工业温度测量人、非接触型红外测温仪8、接触式测温仪7、电动机、轴承及皮带一般用途电动机A、单相电动机B、三相电动机交流发电机A、单相发动机向心球轴承A、深沟球轴承8、调心球轴承相信滚子轴承A、圆柱滚子轴承B、圆锥滚子轴承0球面滚子轴承输送链版A、平顶链板皮带A、V型带B、同步带联轴器A、弹性联轴器轴承拆装工具A、加热器B、轴承安装机械工具C、轴承拆卸机械工具带座球轴承A、法兰座球轴承B、立式座球轴承防振元件A、防振连接件B、弹性底座C、吸引降噪材料8、照明光源A、白炽灯B、卤钨灯C、环形荧光灯D、节能灯E、高压汞灯F、高压钠灯G、金属卤化物灯H、直管型荧光灯I、灯泡换取工具灯具人、室内灯具B、室外灯具C、工作灯D、感应灯E、台灯F、应急灯6、手电灯H、机床工作灯I、除蚊灭蝇灯具照明电器A、镇流器B、启辉器C、变压器D、电容器E、电器箱F、电子触发器灯具产品的配套零件A、灯头灯座电池及充电器9、焊接焊机A、氩弧焊机B、CO2气体保护焊机C、弧焊机焊接设备耗材及附件A、焊枪、气割套装B、割锯、割嘴C、减压器、回火防止D、其他焊接用附件E、电焊条、丝电子焊接工具A、烙铁温度测试仪B、高压电源供应器C、电烙铁切割机其他电子工具A、离子风机B、离子吹尘枪C、吸烟仪口、自动点胶机10、气动及液压11、气动工具12、空压机13、气动元件14、液压元件15、液压工具16、泵、管件及阀门泵管接头管材阀门管路设备17、制冷、供暖、通风设备及空调。
摩托车常用维修检具与量具介绍-精品文档
测试笔插孔
直流电流档位
档位调节旋钮
直流电压档位
显示屏
电源开关
二极管测量档位 三极管基极测量插孔
交流电压档位
欧姆测试档位
三极管测量档位
（3）、电压、电流、电阻的测量：
交直流电压的测量：
根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔 插入COM孔，并将表笔与被测线路并联，读数即显示。 交直流电流的测量：
将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或 10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。测量直流量时， 数字万用表能自动显示极性。 电阻的测量：
B、远离磁场及有腐 蚀气、液体的地 方。
C对量具的工作面进 行防锈处理。
D、量具的有效标识 清楚。
测量需在游标卡尺的测量范围内使用。使用过程中轻拿轻放，防止摔坏。
活
塞
裙
部
气
测
缸
测外径
量
体
端
面
高
活
度
塞
尺
销
寸
孔
测
径
量
测
测内径
量
测高度
3）、游标卡尺的读数：
刻度格数 10 20 50
游标尺(mm)
刻度总长度 每小格与1毫米差
3、万用表的使用注意事项：
（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电 压或零电流的位置上。 （2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确， 另一方面也可以保证人身安全。
常用工具与量具及仪表
(3)测量前应检查兆欧表.应当注意，兆欧表的转轴上 没有游丝，无须进行机械调零。
(4)测量时连接导线应采用单股线分开连接不得采用 双股绝缘线.
(5）一般在转速120 r/min左右时持续摇动1 min， 待指针稳定后读数。
(6）在测量过程中，如果指针指向“0”位，表明被 测绝缘已经失效。应立即停止转动摇把，防止烧坏兆 欧表。
设电压表原来的量程为 Uo，扩大后的量程为U 电压量程扩大倍数为： U/U0=（Ro+Rv）/ Ro 倍压器的电阻为：
Rv=Ro(U/U0—1)
(2)交流电压的测量
测量交流电压常使用电磁式仪表，其表头 内的固定线圈是用细导线绕制而成的，匝 数较多，它与磁电式电压表一样串有倍压 器以扩大量程。测量600V以上的电压时， 一般都要通 过电压互感器将电压降低以 后再测量。
(3)游标卡尺使用注意事项
1)测量前，应将游标卡尺清理干净，并将两量 爪合并，检查游标卡尺的精度情况；规格的 游标卡尺要用标准棒校准检查。
2)测量时，工件与游标卡尺要对正，测量位置 要准确，两量爪要与被测工件表面贴合，不 能歪斜，并掌握好两量爪与工件接触面的松 紧程度。
(3)游标卡尺使用注意事项
使用兆欧表测量绝缘电阻时注意事项：
(1)被测设备必须停电。 (2）应根据被测对象选用不同电压的兆欧表。测
量额定电压500 V以下的线路或设备应采用 500 V或1000 V的兆欧表；测量500 V以上 的线路或设备应采用1 000 V或2 500 V的兆 欧表；测量10 kV及10 kV以上的线路或设备 应采用2 500 V的兆欧表。测量新的和大修后的 线路或设备应采用较高电压的兆欧表；测量运行 中的线路或设备应采用较低电压的兆欧表。
(1)测量前应将被测接地体与其他接地体分开，以保证测量的正确性。 应尽可能把被测接地与电力网分开。这样有利于测量的安全，也有利于 消除杂散电流引起的误差，还能防止将测量电压反馈到与被测接地体连 接的其他导体上引起事故。(2)测量前应检查仪表、连接线和辅助电极 是否完好，并做机械调零。必要时做一下短路试验，以检验仪表的误差。 (3)测量电极间的连线应避免与邻近的高压架空线路平行，以防止感应 电压的危险。测量电极的排列应避免与地下金属管道平行，以保证测量 结果的真实性。(4)必须正确选定测量电极的位置。如测量电极位置选 择不当，会产生很大的测量误差。而且土壤电阻率越高，测量误差越大。 令电流极与被测接地体之间的距离为l,、电压极与被测接地体之间的距 离为1,。为了得到比较准确的测量结果，对于占地面积较大的网络接地 体，可取l。为接地网对角线长度的2-3倍，取lp=0. 5-v0. 61c；对于 集中埋设的小型复合按地体，可取lc =80 m, lp=20 m；对于单管垂 直接地体，可取1c=40 m, lp=20 m.(5）接好线后，将仪表水平放置， 开选择适当的倍率，以提高测量精度。(6)测量时，摇把的转速应由慢 至快，至120 r/min左右时调节电位器：摇把转速应均匀、稳定，不要 时快时慢；调节平衡后应将转速由伏至慢，逐渐停止下来。
常用计量器具使用指南
计量器具使用与维护中兴联精工计量器具的种类★游标类★微分类★指示类★非标检具★衡 器器他★其 他游标类量具★是应用比较广泛的通用量具★特点：结构简单、使用方便、测量范围大等★种类：(根据其用途可分为根据其用途可分为) ) ) 游标卡尺游标卡尺游标卡尺 高度尺高度尺高度尺深度尺深度尺 角度尺角度尺角度尺 齿厚卡尺齿厚卡尺★卡尺一般可用来直接测量工件的外型尺寸，如：工件的长度、宽度、厚度、孔（槽）的内径、孔（槽）的深度台阶的如：工件的长度、宽度、厚度、孔（槽）的内径、孔（槽）的深度台阶的高度等。
游标类量具带表卡尺的结构：尺身、尺框、指示表、齿条、外测量爪内测量爪内测量爪 紧固螺钉紧固螺钉紧固螺钉 、 测深尺测深尺、滚动拉手、表盘锁紧螺钉、测深尺挡板。
常用规格为（0-1500-150））mm mm ，，分度值（分辨率）为分度值（分辨率）为0.02 0.02 0.02 mmmm 精度精度((示值误差示值误差))为±0.02 0.02 mm .mm .带表卡尺的使用方法使用前★查看卡尺合格证是否在有效期之内★用干净柔软的棉布擦拭卡尺的尺身、测量面和测深油污、灰尘及金属屑等部位的油污、灰尘及金属屑等部位的★检查卡尺各部分相互作用是否灵活★零位是否正确★把被测工件的毛刺去掉,并将其待测面的油污和残余金属屑擦拭干净带表卡尺的使用方法使用时★要轻拿轻放★要保持测量面与被测面正确的接触★测量时,要用适当的测力(6(6N-7N)N-7N)★推拉滑轮时要匀速,尤其不能使卡尺两测量面猛烈撞击带表卡尺的使用方法使用后★清洁各部位mm处★将两测量面间隙保持在(0.1-0.2)(0.1-0.2)mm避免生锈★将卡尺放入专用盒中.对于长时间不用的或用量较少的应涂上防锈油.放置在安全的或指定的位置带表卡尺的维护保养★使用完毕后不可随意乱放使用完毕后不可随意乱放,,将其正面朝上放于盒内不能有其它杂物保持卡尺盒内清洁, , , 不能有其它杂物★保持卡尺盒内清洁★不可将卡尺移作其它工具使用★应避免将卡尺掉落在地，或被压在工件及其它物品底下★不得在工件转动时或加工时进行测量★不要把卡尺放在温度太高或温度太低的地方微分类量具(螺旋测微类)◆微分类量具(螺旋测微类)是广泛应用的精密量具.是利用螺旋副传动原理使螺杆的旋转运动变为直线位移◆根据用途可分为:外径千分尺、数显千分尺杠杆千分尺、测管千分尺（壁厚千分尺）内径千分尺、三点内测千分尺、螺纹千分尺测深千分尺、公法线千分尺等微分类量具(螺旋测微类)◆外径千分尺的测量范围为（0-25）mm…递增25mm直至300mm；300mm以上递增100mm直至1000mm.◆分度值（分辨率）为0.01mm其示值误差（精度）±0.004mm测量范围在100mm以内分为0级和1级◆分度值（分辨率）为0.001mm其示值误差（精度）±0.002mm外径(数显)千分尺的结构尺架、固定套筒、微分筒、测微螺杆测砧、锁紧装置、测力装置和隔热装置外径千分尺的使用方法外径千分尺可直接测量工件的外形及外径尺寸..外径千分尺可直接测量工件的外形及外径尺寸使用前★查看千分尺合格证是否在有效期内★用柔软干净的棉布擦拭千分尺的尺身、微分筒和两测量面★检查千分尺各部分相互作用是否灵活★检查测力装置是否良好★零位是否正确★把被测工件的毛刺去掉把被测工件的毛刺去掉,,并将其待测面的油污和残余金属屑擦拭干净外径千分尺的使用方法使用时★要轻拿轻放★保持测量面与被测面的正确接触—7N)★当测量面接近工件时,使用测力装置(6(6—★将千分尺放正测量,使用隔热装置,避免温度影响测量精度★读数时，应将视线与刻划面垂直，避免视差的影响而误读尺寸外径千分尺的使用方法使用后★将千分尺各部位擦拭干净，并用干净的油布擦拭测量面及测轴，以防生锈★将其放回盒中，并置放于阴凉、干燥处，不得与其它杂物混合放置★对于电子千分尺如长时间不用须取出电池,对于普通千分尺(0-25)mm应将两测量面保持在(0.1-0.2)mm之间外径千分尺维护保养★使用时绝对避免碰撞或将其掉落在地，以免影响精度★切勿用手直接接触两测量面与测微螺杆，避免留下手上的汗渍引起生锈★不可将千分尺移作其它工具使用★归零时应小心转动主轴，当两测量面接近时，应轻轻慢慢的转动它，使两测量面轻缓接触，避免两测量面因碰撞而失去精度。
