T-1钢与ZG310-570异种金属焊接工艺研究
异种钢管管对接焊接工艺研究

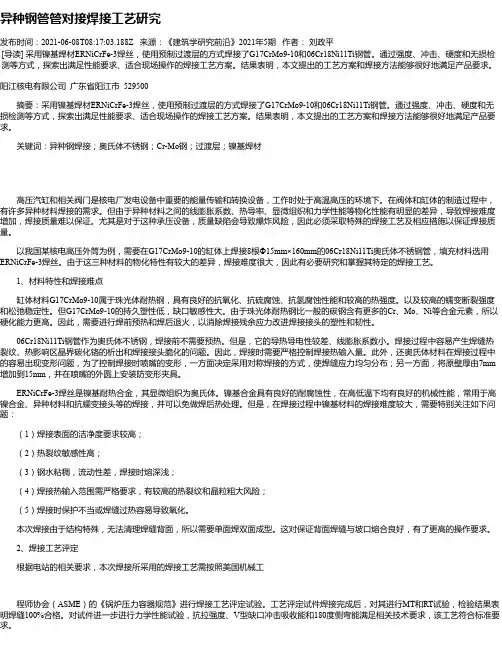

异种钢管管对接焊接工艺研究发布时间：2021-06-08T08:17:03.188Z 来源：《建筑学研究前沿》2021年5期作者：刘政平[导读] 采用镍基焊材ERNiCrFe-3焊丝，使用预制过渡层的方式焊接了G17CrMo9-10和06Cr18Ni11Ti钢管。
通过强度、冲击、硬度和无损检测等方式，探索出满足性能要求、适合现场操作的焊接工艺方案。
结果表明，本文提出的工艺方案和焊接方法能够很好地满足产品要求。
阳江核电有限公司广东省阳江市 529500摘要：采用镍基焊材ERNiCrFe-3焊丝，使用预制过渡层的方式焊接了G17CrMo9-10和06Cr18Ni11Ti钢管。
通过强度、冲击、硬度和无损检测等方式，探索出满足性能要求、适合现场操作的焊接工艺方案。
结果表明，本文提出的工艺方案和焊接方法能够很好地满足产品要求。
关键词：异种钢焊接；奥氏体不锈钢；Cr-Mo钢；过渡层；镍基焊材高压汽缸和相关阀门是核电厂发电设备中重要的能量传输和转换设备，工作时处于高温高压的环境下。
在阀体和缸体的制造过程中，有许多异种材料焊接的需求。
但由于异种材料之间的线膨胀系数、热导率、显微组织和力学性能等物化性能有明显的差异，导致焊接难度增加，焊接质量难以保证。
尤其是对于这种承压设备，质量缺陷会导致爆炸风险，因此必须采取特殊的焊接工艺及相应措施以保证焊接质量。
以我国某核电高压外筒为例，需要在G17CrMo9-10的缸体上焊接8根Ф15mm×160mm的06Cr18Ni11Ti奥氏体不锈钢管，填充材料选用ERNiCrFe-3焊丝。
由于这三种材料的物化特性有较大的差异，焊接难度很大，因此有必要研究和掌握其特定的焊接工艺。
1、材料特性和焊接难点缸体材料G17CrMo9-10属于珠光体耐热钢，具有良好的抗氧化、抗硫腐蚀、抗氢腐蚀性能和较高的热强度。
以及较高的蠕变断裂强度和松弛稳定性。
但G17CrMo9-10的持久塑性低，缺口敏感性大。
异种钢焊接的尝试
异种钢焊接的尝试
吴国俊[1];林静[2]
【期刊名称】《内蒙古石油化工》
【年(卷),期】2000(000)002
【总页数】2页(P53-54)
【作者】吴国俊[1];林静[2]
【作者单位】[1]内蒙古化肥厂;[2]内蒙古冶金研究院
【正文语种】中文
【中图分类】TG457
【相关文献】
1.焊接热输入对N80/45异种钢焊接接头组织性能的影响 [J], 马晓琳;吴智峰;董萌萌;温国栋
2.焊接热输入对Q890/Q550异种钢激光-MAG复合焊接头组织及力学性能的影响 [J], 雷正龙;熊鹰;黎炳蔚;海卫东;卫国强
3.焊接电流对异种钢焊接接头组织和力学性能的影响 [J], 康举;王智春;吴勇;赵卫东;曾燕屏;张元伟
4.R407焊条焊接P91与P22异种钢接头焊接性分析 [J], 丁玉明;叶建水;朱平;赵建仓
5.焊接工艺对TP304/SS400异种钢焊接接头组织和性能的影响 [J], 王海燕; 牛春菊; 崔国涛; 翟海舟
因版权原因，仅展示原文概要，查看原文内容请购买。
压力容器制造过程中异种钢焊接工艺及无损检测方法研究
压力容器制造过程中异种钢焊接工艺及无损检测方法研究摘要:《固容规》中提出对异种钢焊接进行表面无损检测，因为异种钢焊接后容易产生焊接缺陷。
然而，目前安全技术规范和标准对异种钢的概念并未明确界定，导致在实际工作中存在争议。
本文查阅了相关法规、标准和文献资料，对异种钢的概念、焊接和检验要求进行了研究分析，旨在为制造压力容器提供一定的指导意义。
文章阐述了异种钢的分类和焊接注意事项，并讨论了射线检测、超声检测和渗透检测等无损检测方法在压力容器制造中的适用性。
关键词：压力容器，异种钢，焊接工艺引言随着现代工业的发展，异种钢的应用在压力容器制造中日益广泛。
然而，由于异种钢在化学成分和力学性能上与常用钢材存在较大差异，其焊接后容易产生焊接缺陷，给压力容器的安全性和可靠性带来潜在威胁。
为了确保制造出高质量、符合规范的压力容器，对异种钢焊接进行表面无损检测显得尤为重要。
一、异种钢的概念及焊接注意事项1.1 异种钢的概念异种钢是指在钢材中，其化学成分和力学性能与常用材料存在较大差异的钢种。
由于相关法规和标准并未明确定义异种钢的具体分类，因此可以根据金相组织的特点来进行划分。
（1）珠光体钢珠光体钢是一类常见的钢材，其组织主要由珠光体相构成。
珠光体钢通常包括碳钢、不锈钢等。
虽然这些钢种组织类型相同，但由于化学成分和其他性能的差异，也被视为异种钢。
（2）马氏体-铁素体钢马氏体-铁素体钢是一类含有马氏体和铁素体相的钢材。
这些钢种在组织上具有一定的复杂性，其化学成分和性能与珠光体钢存在显著区别，因此也归类为异种钢。
（3）奥氏体钢奥氏体钢主要由奥氏体相组成，其特点是高强度和优异的耐热性。
奥氏体钢与珠光体钢或其他钢种在化学成分和性能上有明显的差异，因此也属于异种钢范畴。
（4）异种有色金属焊接和钢与有色金属焊接除了钢材中的异种钢，还存在于有色金属与钢材之间的焊接。
这类异种金属焊接通常涉及不同材料的结合，其化学成分和性能相差较大，因此也需要特殊考虑。
试分析压力容器异种钢焊接工艺

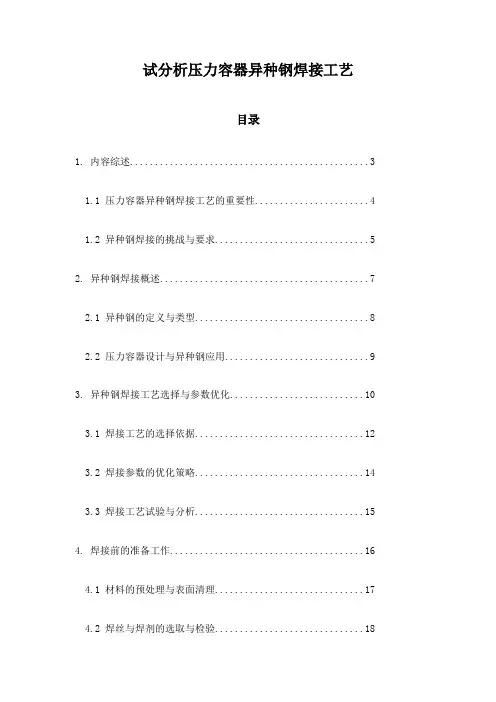

试分析压力容器异种钢焊接工艺目录1. 内容综述 (3)1.1 压力容器异种钢焊接工艺的重要性 (4)1.2 异种钢焊接的挑战与要求 (5)2. 异种钢焊接概述 (7)2.1 异种钢的定义与类型 (8)2.2 压力容器设计与异种钢应用 (9)3. 异种钢焊接工艺选择与参数优化 (10)3.1 焊接工艺的选择依据 (12)3.2 焊接参数的优化策略 (14)3.3 焊接工艺试验与分析 (15)4. 焊接前的准备工作 (16)4.1 材料的预处理与表面清理 (17)4.2 焊丝与焊剂的选取与检验 (18)4.3 焊接设备的检查与校准 (19)5. 焊接技术与操作 (20)5.1 异种钢焊接技术概述 (21)5.2 焊接方法的选择 (23)5.3 焊接流程与操作要点 (24)5.4 常见焊接缺陷及其预防措施 (26)6. 质量控制与保证 (27)6.1 焊接质量评估标准 (28)6.2 原材料质量控制 (29)6.3 焊接过程监控 (30)6.4 焊后检验与处理 (31)7. 焊接案例分析 (33)7.1 实际案例介绍 (33)7.2 焊接过程记录与分析 (35)7.3 缺陷分析与解决方案 (36)8. 焊接设备与材料的发展 (37)8.1 新型焊接设备的应用 (38)8.2 高性能焊接材料的研发 (39)9. 异种钢焊接的未来趋势 (41)9.1 焊接效率与自动化水平提升 (42)9.2 焊接工艺与技术的创新 (43)9.3 焊接材料的绿色环保发展 (44)10. 结论与建议 (46)10.1 异种钢焊接工艺的重要性总结 (47)10.2 焊接工艺改进的建议 (49)10.3 未来研究方向与展望 (50)1. 内容综述随着现代工业的飞速发展，压力容器在石油、化工、电力、冶金等领域的应用日益广泛。
由于异种钢具有不同的化学成分和机械性能，其焊接成为了一个技术难点。
本文旨在全面分析压力容器中异种钢的焊接工艺，包括焊接方法的选择、焊接材料的选择与搭配、焊接工艺参数的确定以及焊接质量的控制等方面。
ZG310-570铸件脆性断裂分析

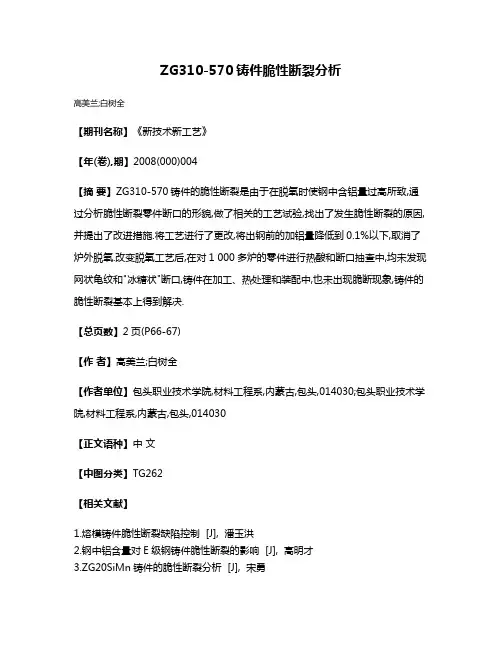

ZG310-570铸件脆性断裂分析
高美兰;白树全
【期刊名称】《新技术新工艺》
【年(卷),期】2008(000)004
【摘要】ZG310-570铸件的脆性断裂是由于在脱氧时使钢中含铝量过高所致,通过分析脆性断裂零件断口的形貌,做了相关的工艺试验,找出了发生脆性断裂的原因,并提出了改进措施.将工艺进行了更改,将出钢前的加铝量降低到0.1%以下,取消了炉外脱氧.改变脱氧工艺后,在对1 000多炉的零件进行热酸和断口抽查中,均未发现网状龟纹和"冰糖状"断口,铸件在加工、热处理和装配中,也未出现脆断现象,铸件的脆性断裂基本上得到解决.
【总页数】2页(P66-67)
【作者】高美兰;白树全
【作者单位】包头职业技术学院,材料工程系,内蒙古,包头,014030;包头职业技术学院,材料工程系,内蒙古,包头,014030
【正文语种】中文
【中图分类】TG262
【相关文献】
1.熔模铸件脆性断裂缺陷控制 [J], 潘玉洪
2.钢中铝含量对E级钢铸件脆性断裂的影响 [J], 高明才
3.ZG20SiMn铸件的脆性断裂分析 [J], 宋勇
4.ZG310-570钢厚大铸件线性聚磁缺陷性质及成因分析 [J], 林峰云;杨军;徐宝库;付海昌;李兰国
5.电铲齿座铸件的脆性断裂失效分析 [J], 刘刚
因版权原因，仅展示原文概要，查看原文内容请购买。
核电异种金属焊接材料及方法研究现状
核电异种金属焊接材料及方法研究现状摘要：核电是重要的清洁能源发电方式，对于提高我国能源结构、保护环境具有重要意义。
异种金属焊接是核电设备制造和维护中的关键技术之一。
由于不同金属的化学成分和物理性质差异，异种金属焊接所面临的挑战也相当巨大。
积极开展异种金属焊接材料及方法的研究工作，旨在提高核电设备的可靠性和安全性。
关键词：核电异种金属；焊接材料方法；现状引言随着核电行业的快速发展，对异种金属焊接材料与方法的研究需求日益增加。
相关企业在进行广泛的研究，试图找到更有效、可靠的异种金属焊接材料和方法，以满足核电设备的高要求。
这些研究涉及材料工程、焊接工艺、界面反应等方面，为核电异种金属焊接技术的发展提供了重要支撑。
1异种金属焊接的意义异种金属焊接是指在焊接过程中将不同种类的金属材料连接在一起，在核电中具有重要的意义。
（1）在核电行业的发展中，对于异种金属焊接材料的需求日益增加。
核电站是清洁能源的重要组成部分。
在核电站的建设和运营过程中，许多部件需要使用不同种类的金属材料进行焊接，如不锈钢、铜合金等。
这些部件承受着巨大的压力和温度变化，要求焊接材料具有良好的强度、耐腐蚀性和抗氧化性。
（2）异种金属焊接的意义在于能够实现不同金属之间的可靠连接，确保核电站内部各种设备和管道的正常运行。
比如，在核反应堆的压力容器中，需要将不锈钢和铜合金焊接在一起，以确保容器的密封性和安全性。
异种金属焊接还可以实现不同材料之间的传热和传质，提高核电站的效率和运行稳定性。
异种金属焊接在核电行业，能够满足不同金属材料之间的连接需求，保证设备和结构的完整性。
2异种金属焊接材料的类型异种金属焊接材料是指在焊接过程中将不同种类的金属材料连接在一起。
这种焊接过程常用于工业制造和建筑领域，可以实现不同金属材料之间的连接和组装。
主要类型：（1）纯金属焊接材料：这些材料通常是由纯金属制成的焊条或焊丝，适用于焊接相似金属材料之间的连接。
常见的纯金属焊接材料包括铜、铝、钢等。
ZG310-570铸钢滚圈的补焊
此处载荷 最大 。通过采 用补焊修 复技 术延 长了设备 的
Ｃ ２ 一 ａ＋ Ｆ。Ｆ与 Ｈ在 焊接 过程 中化合 生成 ＨＦ ，具有 去
收 稿 日期 ：２ １ — ７ ７ ０ ０ ０ 一ｔ
氢 作 用 ，故 选 取 等 强 度 的 碱 性 低 氢 型 ３ ． ｍｍ 的 ２
硫化碳 、稀盐 酸等化学 物质经 一系列 化学处 理制得 再 生纤 维 素 纤 维 的 过 程 ¨。粘 胶 纤 维 可 以替 代棉 花 或 ： 羊 毛供纺 织加工使 用 。 老成 是粘胶纤 维生产 的一道 重要工 序 ，老成 的 目
对 老 成鼓 滚 圈取 样 进 行 了材 质 要 化 学 成 分 分 析 ，结 果见 表 １ 。从分 析结 果看 ，滚 圈 的化学成 分 符 合 Ｚ ３ ０ ５ ０铸钢成 分 。 Ｇ １— ７
Ｚ ５ ４ ０电焊机 ，并选派 技术娴 熟并持 高压容 器证 的 Ｘ —０ 焊工 。焊接 时焊机 采用直 流反接 法进行短 弧焊 。电弧 电压 为 ２ ～ ０Ｖ，电弧长度 约 为焊 条直 径 的一半 ，运 ０ ３ 条时不作 横 向摆动 ，焊接 位置始终 为水平 焊 ，焊 接完
一
经 过 ３ ０￣ｘ 干后 。扩散 氢含 量不 大 于４ｍ ／０ ５ Ｃｌ ｈ烘 Ｌ １０ ｇ （ ２５ ，而扩 散氢 含 量低 ，有利 于 减小 氢致 裂 纹 图 ） Ｅ ］ 的倾 向。
７ ・ 工之 友 ・ ０ 焊
文 章 编 号 ：０ ２ ０ ５ （０ ０１— ０ ０ ０ １０ — ２ Ｘ２ １）２ ０ ７ — ２
焊 接 技 术
第３ ９卷第 ｌ 期 ２ １ ２ ０ ０年 １ ２月
Ｚ ３ ０—５ ０ 铸 钢 滚 圈 的 补 焊 Ｇ １ ７
压力容器异种钢焊接技术研究
压力容器异种钢焊接技术研究发布时间：2022-11-18T09:01:17.750Z 来源：《科技新时代》2022年14期作者：刘军堂[导读] 设备之中的压力容器随处可见，具有广泛的应用空间，而压力容器的焊接刘军堂山东华昱压力容器股份有限公司山东济南 250305摘要：设备之中的压力容器随处可见，具有广泛的应用空间，而压力容器的焊接，是容器进行安装、应用等各个方面的基础性重要因素，必须确保其质量符合规范要求，同时具有较强的性能指标，以此保障设备与设备操作者的安全。
但是因为容器焊接时异种钢接头部分存有不匀称过渡区，这就造成接头部位的物理性能以及化学性能差异较大，十分容易造成安全事故与危险。
对于这一情况，必须对压力容器异种钢焊接提高关注与重视，做好焊接检测，合理掌握焊接注意事项，提高焊接成效。
笔者也将会对异种钢的相应概念与焊接技术展开分析，希望可以为工作人员提供建议。
关键词：压力容器；异种钢；焊接引言压力容器属于一种可以承受荷载压力的密闭容器，其被大范围应用在航空、石油等领域中。
压力容器的质量与发展速率，在一定程度上关系着我国工业化发展水平。
但是纵观压力容器的实际应用情况，不难发现，压力容器焊接工作依旧存有一定问题，究其原因就是异种钢焊接工作的质量无法达标，焊接工作成效将会直接影响到压力容器是否可以正常工作与合理使用，因此必须做好焊接作业，处理好异种钢焊接问题，提升压力容器质量。
下文也将会对压力容器异种钢的焊接相应内容进行分析，希望在本文分析下，可以为工业领域做出贡献。
1、异种钢概念依据国家质检总局的说法：异种钢就是不锈钢以及碳钢，抑或是不锈钢以及低合金钢之间相互焊接。
钢材的金相组织，主要成分为珠光体、奥氏体等。
在焊接的角度来看，异种钢通常所指代的就是两种不同类别的金相组织钢材结合；在相同类别的金相组织钢材之中，也十分有可能因为其所具备的化学性质以及组成成为存有显著差别，而组合成为异种钢；当相同类型的钢材选取异质填充金属进行焊接工作时，也会加入到异种钢的范畴之中。
ZG310-570铸钢与45钢异种材料的焊接
根据 闸际焊接学 会摊 荐的碳 量 ． Ｗ） Ｉ ｛ （ 汁算公式 Ｉ Ｉ
Ｃ ＝ ＋ ／ ＋ Ｃ ＋ ） Ｖ） ＋ ＮｉＣ ）ｌ Ｃ Ｍｎ ６ （ ｒ Ｍ（ ／ （ ＋ ｕ／ ＋ ５ ５， （） １
计 算 得 Ｈ Ｚ ３ ０ ５ ０铸 钢 的碳 量 为 Ｏ８ ％， ｛ Ｇ １—７ ，１
维普资讯
第３ ６卷 第 ６期 ２ ０ 年 ６月 ０６
雹珲执
Ｅｌｃｒ ｅｄｎ ｃ ｉｅ ｅｔｉ Ｗ ｌｉｇＭａ ｈｎ ｃ
Ｖ０ Ｉ６ Ｎ ． ｌ ｏ６ ３
Ｊ ｎ２ ｏ ｕ ．ｏ ６
Ｚ ３ — ５ Ｏ铸钢与４ 钢舁种材料 韵焊接 Ｇ １ ０ ５
说 ｝ 此 钢 材 焊 接时 易于 淬 硬（ ０４ 。 ｒ 不 月 Ｊ Ｃ ． ．％） 若 ＞ 艺
关键词 ： 异种钢 ； 焊接性 ； 焊接 工艺
中 图分 类 号 ：Ｅ ７ ＴＡ文章 编 号 ：ｏ ｌ２０（ ０）６０６＂２ １Ｏ＿３３０６ －０８０ ２ ０－
Ｗ ｅｄｉ ｆｄｉｓ ｉａ ｔ ｅ ｎ ＺＧ ３ ０ ７ ａ ｔｓ ｅ ｌａ ｄ ｓ ｅ ｌ４ ｌ ｎｇ ｏ ｓ ｍ ｌ ｒ ｓｅ ｌｏ １ －５ ０ ｃ ｓ ｔ ｅ ｎ ｔ ｅ ５
换 算成 碳 的 ＿ 含量柬 初略 倾测 中碳 钢 的焊接性 。 科 Ｉ
钢 ５钢 异 种 材 料 焊 接制 作 的零 件 受 ｌ ｊ４ 【 ｌ 所示 。 根 据 该异 种 钢 的焊接 、 接热影 响 区的脆化 和 冷 焊
裂纹 问题 ， 定 较 为合理 的焊接 ＝ 。 制 ｒ 艺
在 工程 结构 巾 ， 异种 钢焊 接 结构 得 到越 来越 广 泛 的 川 ， 常制成 铸 钢 件 卜焊 接 件相 结 合 的铸焊 结 了 构 。 俐件 不仅 具 彳 其 他成 型Ｔ 艺难 以得 到的 轮廓 铸 ｒ 形 状 复杂 的零 件 ， 又能 保 持钢 所 具 有 的各 种 － Ｉ Ｐ 能ｌ ｉ Ｉ ： ，
钛-不锈钢异种金属焊接技术
钛-不锈钢异种金属焊接技术
程挺宇;郑锋;薛为林
【期刊名称】《稀有金属与硬质合金》
【年(卷),期】2009(37)2
【摘要】对钛-不锈钢异种金属的焊接性进行了分析,介绍了钛-不锈钢的多种焊接
工艺。
指出对于钛-不锈钢异种金属的焊接,目前以过渡金属间接熔焊技术最为有效。
【总页数】3页(P63-65)
【关键词】钛;不锈钢;焊接技术;间接熔焊
【作者】程挺宇;郑锋;薛为林
【作者单位】上海宝钢工程技术有限公司
【正文语种】中文
【中图分类】TG456
【相关文献】
1.铝/钛异种金属焊接技术研究进展 [J], 陈玉华
2.航空航天领域铝/钛异种金属焊接技术研究 [J], 曹慧斌
3.异种金属的焊接：第三讲碳钢与奥氏体不锈钢的焊接 [J], 刘中青
4.异种金属的焊接：第七讲钢与有色金属的焊接（二）—钢与钛的焊接 [J], 刘中青
5.钛/铜异种金属焊接技术研究进展 [J], 刘欢;高晓龙;刘晶;马政芳;刘朝龙
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲击 功 Ａｋ （ Ｊ ）
２ ０ ℃
１ ３ ５ ２ １
一 ２Ｏ ℃ 一 ４ ０ ℃ 一 ６ ０ ℃
５ １ ４ ０ ２ ８
根据 国际 焊 接 学 会 推 荐 的 碳 当量 Ｃ （ Ｉ Ｉ Ｗ） 计 算 公式 和 日本 Ｊ Ｉ Ｓ标准 （ 适用 规定 ： 低 碳 调 质低 合 金 高强 钢） Ｔ一 １钢 的碳 当量计算 公 式 ， 计 算得 出 Ｚ Ｇ ３ １ ０ — ５ ７ ０铸 钢 的碳 当量 为 ０ ． ８ １ ， Ｔ － １钢 的碳 当量 为 ０ ． ５ ３ 。这 说 明 这两 种钢 材焊 接 时易 于淬 硬 ， 若 焊接 工 艺选用 不 当 ， 热 影响 区易 形成 硬而 脆 的马 氏体 组 织 ， 使 接 头 的 塑 韧性 下降， 耐 应力 腐蚀 性 能 恶 化 ， 产 生 冷 裂 纹 的倾 向 增 加 。 因此需 预热 ， 且需 采 用较 小 的热输 入 。
１ ． ３ 焊丝 和焊接 方法 的选择
Ｔ 一 １ 和 Ｚ Ｇ３ １ ０ — ５ ７ Ｏ组 织 分 类 都 属 于珠 光 体 钢 ， 它 们 的热 物理 性能 没有 很 大差 别 ， 仅 是合 金化 程度 不 同 。
采用 Ｔ 型接 头 、 单 Ｖ 型 坡 口、 焊 接 位 置 为平 角 焊 的接 头形 式 。
１ ． ２ 基 材 的 焊 接 性 分 析
得 出最 佳 的工艺 参数 ， 并指 导生 产制 造 。
１ Ｔ ＿ ｌ与 Ｚ Ｇ ３ １ ０ － ５ ７ ０异 种 钢 焊 接 的 工 艺 要 点 １ ． １ 焊 接 接 头 的 型 式 及 特 征 柔 板尺 寸为 （ １ ｌ ０ ０ ０×１ ２ ０ ０×２ ２ ） ｍｍ， 最 大变 形
Ｚ Ｇ３ １ Ｏ 一 ５ ７ ０ ０ ． ５ ０ ０ ． ６ ０ ０ ． ＇ ９ ｏ Ｏ ． ０ ４ ０ ． ３ ５ ０ ． ３ ０ ０ ． ２ Ｏ Ｏ ． Ｏ ５ Ｏ ． ３ Ｏ
表 ２ 两 种 基 材 的 力 学 性 能
抗拉强度 Ｒ （ ＭＰ ａ ） 屈 服强 度 Ｒ ｄ（ ＭＰ ａ ） 断 后 伸 长 率 Ａ（ ） 断 面 收 缩率 Ｚ （ ）
第 １期 （ 总第 １ ８ ８期 ） ２ ０ １ ５年 Ｏ ２月
机 械 工 程 与 自 动 化
Ｍ ＥＣＨＡＮＩ ＣＡＬ Ｅ ＮＧＩ ＮＥＥ ＲＩ ＮＧ ＆ ＡＵＴＯＭ ＡＴＩ ＯＮ
Ｎ Ｏ． １ Ｆｅ ｂ．
文章编号 ： １ ６ ７ ２ — ６ ４ １ ３ （ ２ ０ １ ５ ） Ｏ ｌ — Ｏ ｌ ２ ２ — ０ ２
Ｔ 一 １钢 与 Ｚ Ｇ３ １ ０ — ５ ７ ０异 种 金 属 焊 接 工 艺研 究
宋应 为 ，王 文 先 ，石 青
（ １ ． 太 原 理 工 大 学 材 料 科 学 与工 程 学 院 ， 山 西 太原
山西 太原 Ｏ ３ Ｏ Ｏ ２ ４ ）
０ ３ ０ ０ ２ ４ ；２ ． 山 西太 重 北 特 机 械 设 备 制 造 有 限公 司 ，
０ 引 言
风 洞柔板 是 风洞 的重 要组成 部 分 。柔 板 初始 状态 为平 板 ， 在机 械力 的作 用下 变形 到预 定 曲面 ， 承受 气流 载荷 ， 连 接柔 板 的底座 为铸 件 ， 两者 间需 采用 焊接 的连 接方 式 。本 文对 柔板 材料 与铸 钢连 接 的异种 钢焊 接接 头 的焊 接性 、 焊接 工艺 及接 头 的各项 性 能进行 了分 析 ，
挠 度为 ８ ０ ０ ｍｍ。 由于柔 板 主体 既 要 有较 高 的强 度 又 要 有足 够 的韧性 ， 故 材 料选 用 抗 拉 强 度 大 于 ８ ０ ０ ＭＰ ａ 的Ｔ 一 １钢 ； 由于铸 钢 件力 学性 能 的各 向异性 并 不显著 ， 且 此部 位需 要 流线 型 造 型 ， 因 此 与柔 板 连 接 的底 座 选 择铸钢件 ， 为满足强度要求选用 １ ４ ｍ ｍ 厚的 Ｚ Ｇ３ １ Ｏ － ５ ７ ｏ ；
表 １ 两 种基 材 的 化 学 成 分 （ 质量分数 ）
材 料
Ｔ＿ １
Ｃ
Ｓ ｉ Ｍｎ
Ｐ
Ｃ ｒ Ｎ ｉ Ｍｏ 源自Ｖ ＣＵ ０ ． １ ５ Ｏ ０ ． ２ ３ ０ ． ７ ６ ０ ． ０ ０ ７ ０ ． ５ ３ ０ ． ８ ２ ０ ． ４ ７ ０ ０ ． ０ ５ ０ ０ ． ２ ７ ０
材 料
Ｔ一 １ Ｚ Ｇ３ １ ０ — ５ ７ ０
Ｔ 一 １钢是 一种 低合 金 高强 钢 ， 其抗 拉 强度 大于 ８ ０ ０ ＭＰ ａ ， 并含 有一 定 量 的 合 金 元 素及 微 合 金 化 元 素 。其 焊接 性不 同于碳 钢 ， 主要 体 现 在 热 影 响 区组 织 与 性 能 的变 化对 焊接 热输 入 比较 敏 感 和 淬硬 倾 向大 ， 易 产 生 冷裂 纹［ １ ］ 。Ｚ Ｇ３ １ Ｏ 一 ５ ７ ０是一 种 中碳钢 ， 淬 硬 倾 向较 大 ， 在 热影 响 区容易 产 生低 塑 性 的马 氏体组 织 ， 当 焊件 刚 性 较大 或焊 接材 料 、 工艺 参数选 择 不 当时 ， 容 易产 生冷 裂 纹 。两种 基材 的化 学成 分见 表 １ ， 力 学性 能见 表 ２ 。
摘 要 ：采 用 ＧＭＡＷ 焊 接 工 艺 ，使 用 Ｅ Ｒ ５ ０ — ６焊 丝 ， 实现 了 Ｚ Ｇ ３ １ ０ — ５ ７ ０和 Ｔ 一 １的 异 种 钢 Ｖ 型 坡 口、Ｔ 型 接 头 的 焊接 ，试 验 得 出的 接 头 强 度 良好 ，该 工 艺 已成 功地 应 用 于 风 洞 柔 板 与铸 钢 件 的焊 接 。 关 键 词 ：焊 接 工 艺 ；Ｚ Ｇ３ １ Ｏ － ５ ７ ０ ；Ｔ 一 １ 钢 中 图分 类 号 ：ＴＧ ４ ４ 文 献 标 识 码 ：Ａ
