隔离栅施工工艺及方法
隔离栅施工方案

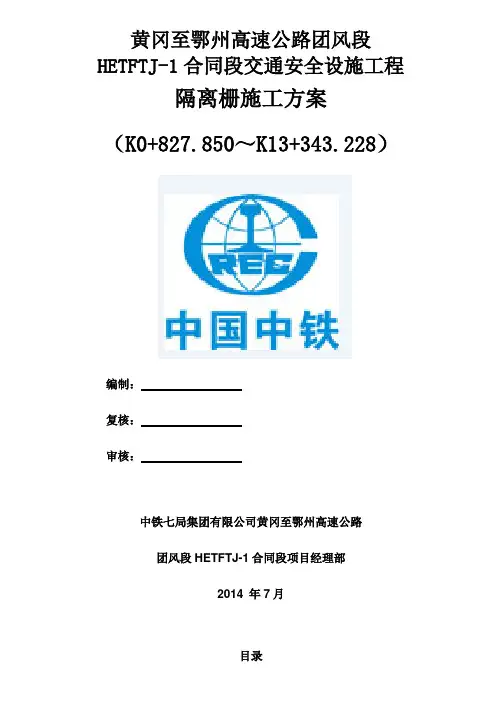

黄冈至鄂州高速公路团风段HETFTJ-1合同段交通安全设施工程隔离栅施工方案（K0+827.850～K13+343.228）编制：复核：审核：中铁七局集团有限公司黄冈至鄂州高速公路团风段HETFTJ-1合同段项目经理部2014 年7月目录一、编制依据、范围、原则 (4)1、编制依据 (4)2、编制范围 (4)3、编制原则 (5)二、工程概况 (6)三、施工部署 (7)四、施工准备 (7)1、机械人员准备 (7)2、材料准备 (7)3、技术准备 (7)五、隔离栅施工工艺 (8)1、施工工艺流程 (8)2、特殊情形的安装 (10)六、隔离栅质量检验标准 (11)七、质量保障措施 (15)1、工程质量目标 (15)2、工程质量保证措施 (15)八、安全保障措施 (19)1、安全管理目标 (19)2、安全管理体系 (19)3、安全保障措施 (23)九、文明施工、环境保护措施 (26)1、文明施工措施 (26)2、环境保护措施 (29)隔离栅施工方案一、编制依据、范围、原则1、编制依据本施工方案编制依据有下列文件：1.1、业主《招标文件》及补遗书；1.2、我公司与业主签定的施工合同；1.3、《黄冈至鄂州高速公路团风段交通工程及沿线设施施工图设计》；1.4、国家颁布的有关法律法规；1.5、施工安全操作规程；1.6、公路工程交（竣）工验收办法；1.7、黄冈至鄂州高速公路团风段执行的施工及验收规范；1.8、我单位对施工现场实地勘察、调查资料；1.9、我单位积累的成熟技术、科技成果、施工工艺及同类工程的施工经验；1.10、我单位可调用到本项目工程的各类资源。
2、编制范围本施工方案编制范围为湖北省黄冈至鄂州高速公路团风段K0+827.850～K13+343.228全线13.285公里范围内交通安全设施中的隔离栅工程，包括黄州北互通、马曹庙互通、黄冈北互通。
3、编制原则认真贯彻业主的指示、指令和要求。
严格遵守招标文件明确的设计规范、施工规范、标准。
交通安全设施隔离栅、防眩板、防抛物网工程施工设计方案
XX高速公路（XX～外环线）交通安全设施五标——隔离栅、防眩板、防抛物网工程施工组织设计建设单位：XX高速公路发展有限公司代建单位：XX工程建设管理有限公司监理单位：XX公路工程监理咨询公司XX工程建设有限公司XX市市政工程管理咨询有限公司施工单位：XX道政交通设施有限公司编制单位：XX道政交通设施有限公司目录施工组织设计建议书编制依据······························编制原则······························工程概况······························一、设备、人员动员周期及设备、人员、材料运到现场方法········二、主要工程项目的施工方案、施工方法················三、各分项工程的施工顺序······················四、确保工程质量和工期的措施····················五、重点和难点工程的施工方案、方法及其措施·············六、冬、雨季施工安排························七、质量、安全保证体系·······················八、其他应说明的事项························表1、施工总平面布置························表2、主要分项工程施工工艺框图···················表3、施工总体计划表························表4、拟为承包本合同工程设立的组织机构图··············表5、拟投入本合同工程的主要施工机械表···············表6、拟配备本合同工程主要的材料试验、测量、质检仪器设备表·····编制依据1、交通部《公路工程国内招标文件范本》（2003年版）；2、《XX高速公路（XX～外环线）交通安全设施五标——隔离栅、防眩板、防落网工程施工招标文件》；3、《XX高速公路（XX～外环线）交通安全设施五标——隔离栅、防眩板、防落网工程施工投标文件》；4、《XX高速公路（XX～外环线）交通安全设施设计图》；5、《隔离栅技术条件》（JT/T374—1998）；6、《公路防眩设施技术条件》（JT/T333-1997）；7、《公路交通安全设施施工技术规范》（JTG F71-2006）；8、《高速公路交通工程及沿线设施设计通用规范》（JTGD80-2006）；9、《公路工程质量检验评定标准》（JTG F80/1-2004）；10、《公路养护安全作业规程》（JTG H30-2004）；11、《建筑施工安全检查标准》（JGJ59-99）；12、《建筑安装工人安全技术操作规程》（[80]建工劳字第24号）；13、《安全标志》（GB2894—82）；14、《公司质量管理手册》；15、公司管理规章制度；16、我单位的施工能力及同类工程的施工经验；编制原则1、统筹安排，保证重点，科学合理地安排进度计划，组织连续均衡生产，做到工序衔接，紧张有序，确保工程质量，缩短工期。
隔离栅和防落网施工工法
隔离栅和防落网施工工法1、施工准备1.1、技术准备1.1.1、组织有关人员认真学习图纸，并进行图纸自审、会审工作，理解设计意图及施工质量标准，以便正确无误地施工，并与施工人员一起到施工现场与设计图纸一一核对。
1.1.2、通过学习，熟悉图纸内容，了解设计要求，施工所应达到的技术标准，明确工艺流程。
1.1.3、向现场施工人员进行技术、操作、安全、环保交底,确保施工过程的工程质量和人身安全。
1.1.4、砼配合比设计及试验：按砼设计强度要求，做试验室配合比、施工配合比。
1.2、材料准备1.2.1、除设计文件另行规定外，隔离栅和桥梁护网所用的金属材料应符合现行《隔离栅技术条件》（J T/T374）的规定，混凝土立柱和基础所用的钢筋、水泥、细集料、粗集料、拌和用水、外加剂等材料应符合现行《公路桥涵施工技术规范》（J T J041）的规定。
1.2.2、所有钢构件均应进行防腐处理。
螺栓、螺母等紧固件和连接件在防腐处理后，必须清理螺纹。
1.3、 机具准备插入式振捣器、水车、铁锹、十字镐、小型压实机具、电焊机、电钻、扳手、水平尺、钢尺、盒尺、线绳等。
1.4、人员配备及技能培训1、人员配备：工区长一名，技术员一名，专职安全员一名。
2、技能培训（1）、培训方式：采用会议、授课、观看影像资料及考察观摩的形式。
（2）、培训内容：施工工艺工法、技术要求、安全文明环保施工要求。
2、施工工艺、工法2.1、工艺流程334隔离栅工艺流程：测量放样—开挖基坑—立柱安装—刺铁丝及网片安装 防落网工艺流程：施工准备—安装上装法兰盘—焊接立柱—网片安装2.2、施工工艺、工法2.2.1、测量放样1、按图纸要求及实际地形、地物的情况采用量距定位法进行施工放样，定出立柱中心线，进行必要的清场和挖除树根以便按规定的坡度和线形修建隔离栅。
2、按设计柱距定出柱位，每根立柱均按设计要求确定高程，并与公路地形相协调。
3、根据设计尺寸确定基础开挖深度及开挖边线，并洒出白灰线标识。
隔离栅栏施工方案(3篇)
第1篇一、项目背景随着城市化进程的加快，各类基础设施建设日益增多，隔离栅栏作为城市基础设施的重要组成部分，对于保障交通安全、美化城市环境、维护社会秩序具有重要意义。
本方案旨在为某地隔离栅栏施工提供一套科学、合理、高效的施工方案，确保工程质量和进度。
二、工程概况1. 工程名称：某地隔离栅栏施工工程2. 工程地点：某市某区3. 工程规模：全长XX公里，共计XX个路段4. 工程内容：主要包括隔离栅栏基础施工、隔离栅栏安装、接地装置安装、路面清理等5. 工程期限：XX个月三、施工准备1. 组织准备（1）成立项目组织机构，明确项目经理、技术负责人、施工负责人等岗位职责。
（2）配备充足的施工人员，包括技术人员、施工人员、管理人员等。
（3）组织施工人员进行技术培训，确保施工人员掌握相关技术要求。
2. 材料准备（1）根据设计图纸和施工规范，采购符合要求的隔离栅栏、立柱、横梁、连接件等材料。
（2）确保材料质量，做好材料的进场验收和储存工作。
3. 施工设备准备（1）配备挖掘机、装载机、压路机、吊车等大型施工设备。
（2）配备小型施工工具，如扳手、螺丝刀、电钻等。
4. 施工方案编制（1）根据工程特点和施工要求，编制详细的施工方案。
（2）明确施工工艺、施工顺序、质量控制要点等。
四、施工工艺1. 隔离栅栏基础施工（1）测量放线：根据设计图纸，准确放线，确保隔离栅栏基础位置准确。
（2）挖掘基础：采用挖掘机进行基础挖掘，确保基础尺寸符合设计要求。
（3）基础浇筑：根据设计要求，进行混凝土浇筑，确保基础强度。
2. 隔离栅栏安装（1）立柱安装：将立柱吊装至基础位置，调整垂直度，确保立柱垂直。
（2）横梁安装：将横梁安装在立柱上，调整横梁水平度，确保横梁水平。
（3）连接件安装：将连接件安装在立柱和横梁上，确保连接牢固。
3. 接地装置安装（1）接地体安装：将接地体埋设于地下，确保接地体与土壤接触良好。
（2）接地线连接：将接地线连接到接地体和隔离栅栏上，确保接地良好。
隔离栅施工方案
隔离栅施工方案第一章编制依据和原则一、编制依据1、武汉市城市圈环线高速公路黄咸段交通安全设施安全工程施工HXGS-JA-2标段《招标文件》、《施工图设计》以及本项目的投标文件等。
2、国家现行有关规范、规程、标准等。
3、施工监理计划实施细则。
4、承建同类工程的施工经验、科技成果以及拟投入本合同段的施工管理技术人员、施工检测设备仪器等。
二、编制原则确保实现本合同段的工期、质量、安全、环保目标，以经济、合理、高效为原则，以施工图纸为依据，严格执行有关施工规范，用科学有效的管理模式，制定切实可行的施工方案，科学管理，精细施工，确保本合同段工程达到优质工程标准。
第二章工程概况武汉城市圈环线高速公路黄石至咸宁段是武汉市城市圈环线高速公路南环的重要组成部分，由武汉城市圈环线高速公路黄石市大冶段和武汉城市圈环线高速公路咸宁东段两段组成。
武汉城市圈环线高速公路咸宁东段起点位于咸宁市咸安区双溪镇汤垴村，与武汉城市圈环线高速公路黄石市大冶段相连，向西跨沿横省道、杨堡河，并在上屋周设双溪互通与沿横省道相连，继续向西跨阳武干渠、县道常横线至终点咸安区官埠桥镇马安村设咸宁枢纽互通与咸通高速相接。
路线经过咸宁市咸安区双溪镇、横沟桥镇、官埠桥镇，路线全长22.823455KM。
全线共有大桥824米/4座，中桥448米/7座，独立涵洞40道，互通式立交2处，主线分离式立交265米/2处，分别为双溪互通、咸宁枢纽互通。
本合同段隔离栅主要工程内容及数量：第三章施工部署与组织一、施工劳动力安排根据本项目的实际情况，项目部拟组成3个专业施工队，按其专业特点具体划分如下：隔离栅施工队20人，分三队，负责按征地图范围进行封网工程及防落物网工程的施工。
附施工进度图二、主要施工机械设备及试验仪器施工准备所需设备以及测量仪器、试验设备和行政办公用品已随第一批人员到现场，其它施工设备将根据工程进度安排陆续到达施工现场。
1、主要施工机械表三．设备、材料的采购及运到施工现场的方法根据本工程施工需要，将于2013年3月份即采购材料，设备、人员动员周期为3个工作日。
隔离栅施工技术控制要点
隔离栅施工技术控制要点1.施工前的准备工作：在进行隔离栅施工前，首先需要对施工区域进行查勘和评估。
评估的主要目的是确定施工所需的人员、材料和设备，并制定详细的施工计划。
在施工人员和设备到达现场之前，需要清理施工区域，并确保施工所需的材料和设备已经准备齐全。
2.安全防护措施：在隔离栅施工过程中，安全是最重要的考虑因素之一、因此，施工队需要遵守相关的安全操作规程。
这包括穿戴合适的防护服装和设备，并确保所有施工人员都接受了必要的培训。
3.施工现场的隔离：在进行施工工作时，需要将施工区域与周围的区域隔离开。
这主要通过设置隔离栅进行实现。
隔离栅应具备足够的强度和稳定性，以防止人员进入施工区域，并防止施工区域的材料和设备溢出。
4.材料和设备的选择：在进行隔离栅施工时，需要选择合适的材料和设备。
隔离栅的材料应具备足够的强度和耐久性，以承受外部因素的影响。
常见的隔离栅材料包括金属和塑料。
此外，需要选择适当的设备来组装和安装隔离栅。
5.隔离栅的施工过程：隔离栅的施工过程涉及多个步骤。
首先，需要根据施工计划确定隔离栅的布置和尺寸。
然后，使用合适的工具组装隔离栅的各个部件。
在组装过程中，需要确保隔离栅的各个部件连接紧密，并且没有松动或损坏的地方。
最后，将隔离栅安装在预定位置上，并进行必要的调整和修整，以确保隔离栅的稳定性和牢固性。
6.协调与沟通：在进行隔离栅施工时，需要保持与其他施工人员和相关部门的协调与沟通。
这包括与安全人员、监工和其他施工队进行有效的沟通，以确保施工工作的顺利进行。
此外，需要及时与相关部门协调，例如与施工区域附近的交通部门协调，以确保施工期间的安全和交通的正常运行。
7.施工质量控制：隔离栅施工的质量控制是确保施工工作的质量和安全的关键因素之一、在施工过程中，需进行适当的质量检查，并将相关问题和不符合要求的地方返工或修正。
质量控制包括对隔离栅的材料和连接部件进行检查，确保其符合相关规范和要求。
总结：隔离栅施工技术控制要点是确保施工工作的安全和质量的重要措施。
高速公路隔离栅施工方案
高速公路隔离栅施工方案一、引言高速公路是现代交通运输的重要组成部分，为了确保道路交通的安全和畅通，高速公路隔离栅的施工是必不可少的。
本文将介绍高速公路隔离栅的施工方案，包括施工前的准备工作、施工材料和设备的选择、施工流程及注意事项。
二、施工前的准备工作1.方案制定：在施工前需要制定详细的施工方案，包括工程量计算、材料选用、工期安排等。
2.工程测量：通过地面测量和测量工具，确定施工现场的地形、尺寸和障碍物的位置，以便制定合理的施工方案。
3.施工图纸：根据测量结果，制定详细的施工图纸，包括隔离栅的安装位置、基础设置和栅条间距等。
4.资金和人员安排：根据施工方案确定所需的资金和人员，确保施工过程中的顺利进行。
三、施工材料和设备的选择1.隔离栅材料：隔离栅主要由栅条和支撑柱组成，栅条多采用镀锌钢板或聚氯乙烯塑料栅条，支撑柱多采用镀锌钢管。
材料选择应考虑耐腐蚀性、强度和稳定性等因素。
2.基础材料：基础材料主要有水泥、沙子和骨料等。
选择质量合格的工程用混凝土，确保隔离栅的稳定性和耐久性。
3.施工设备：施工过程中需要使用挖掘机、起重机、混凝土搅拌机等设备，确保施工的效率和质量。
四、施工流程1.场地准备：清理施工现场，清除障碍物和污物，保证施工现场的整洁和安全。
2.基础施工：根据施工图纸中的基础设置要求，对基础进行施工。
包括挖掘基础坑、搅拌混凝土、浇筑基础等。
3.栅条安装：根据施工图纸中的栅条位置要求，先安装支撑柱，然后将栅条固定在支撑柱上。
栅条之间的间距应符合要求，确保栅条的稳定性和安全性。
4.巡视与检查：在施工过程中，需要定期巡视和检查施工质量，及时纠正和修复不合格的施工。
5.完工验收：施工完成后，进行工程验收，确保其符合相关规范和要求。
五、注意事项1.安全第一：在施工过程中，要重视安全防护措施，确保施工人员的人身安全。
2.质量控制：严格按照施工图纸和规范要求进行施工，保证施工质量和隔离栅的使用寿命。
3.环保要求：在施工过程中，要注意环保要求，合理处理废弃材料和污水等。
隔离栅施工方案(正式)
隔离栅施工方案(正式)施工计划深圳市东部过境高速公路第六合同段四工区隔离栅施工方案的工程概况如下：路线基本为西南-东北走向，起点为罗沙路跨线桥，终点接入现况深汕、惠盐高速公路的金钱坳立交，路线全长34.3km。
本项目被列入广东省重点项目之一。
该段落隔离工程为焊接网隔离栅，采用F-Ww-C型号，焊接网隔离栅延米。
隔离栅的主要作用是将公路用地隔离出来，同时将可能影响交通安全的人和畜等与高速公路分离开来，从而确保行车安全、排除横向干扰、充分发挥公路功能、保证高速公路的正常运营。
施工计划于2018年8月25日开始施工，2018年11月30日完成，总工期98天。
施工队伍人员配置如下：施工队队长为何启根，人工挖土15人，混凝土工25人，安装工人20人。
深圳市东部过境高速公路第六合同段四工区隔离栅施工方案机械设备配置：为了保证施工顺利进行，我们准备了以下机械设备：1.发电机：型号为100Kw，共3台，使用状态良好。
2.搅拌机：型号为ZJC250，共2台，使用状态良好。
3.振动棒：插入式，共5台，使用状态良好。
4.吊车：载重8t，共1辆，使用状态良好。
5.载重汽车：载重12t，共2辆，使用状态良好。
6.小型挖机：型号为PC350，共2台，使用状态良好。
施工方法：一、隔离栅施工1、施工测量为了保证测量的准确性，我们采用以下测量仪器：1.全站仪：用于定位测量，精度为2秒，共1台。
2.水准仪：用于高程测量，共2台。
3.钢卷50m、30m：用于水平、垂直方向尺寸测量检定，各2把。
4.5m、3m：用于水平、垂直方向尺寸测量检定，各若干。
在测量过程中，我们要注意以下事项：1.测量仪器必须按规定周期进行校准，并做好校准状态标识，使用中的测量器具必须在检测有效期内，处于合格状态。
2.测量过程中，若发现测量仪器偏离校准状态，必须对已测结果进行追踪评定，确定测量结果的有效性。
3.在测量仪器的搬运和贮存期间，确保其准确度和使用性处于良好状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引言概述
隔离栅施工工艺及方法是一项关键的工程技术，广泛应用于建筑、道路、桥梁等领域，用于划分不同区域，确保工程质量和安全性。
本文将详细介绍隔离栅施工工艺及方法的基本原理、常见材料、施工过程和注意事项，以帮助读者了解和掌握相关知识。
正文内容
一、基本原理
隔离栅是一种直线结构，用于划分不同区域或道路，并提供安全保护。
其基本原理是利用栅杆、柱子或护栏等，构建隔离物，限制人员或交通的通行。
根据实际需求和工程条件，可以选择不同类型的隔离栅，如金属栅栏、混凝土隔离墙、塑料护栏等。
二、常见材料
1.金属栅栏：金属栅栏是常见的隔离栅材料，常用于公路、市政工程等领域。
其特点是结构坚固、耐腐蚀、安装方便，可以根据需要进行切割和改造。
2.混凝土隔离墙：混凝土隔离墙是一种常用的隔离栅材料，适用于大型工程和长期固定场所。
其特点是坚固耐用、防护效果好，但施工周期较长。
3.塑料护栏：塑料护栏是一种轻型隔离栅材料，常用于道路、停车场等场所，具有可见性好、安全性高、重量轻等优点。
三、施工过程
1.方案设计：根据工程需求和场地条件，确定隔离栅的类型、规格和数量，并制定施工方案。
2.基础施工：根据设计要求，进行基础开挖、地基处理和基础浇筑工作。
3.隔离栅安装：根据设计方案，进行隔离栅的安装，包括栅杆、柱子、配件等的安装与固定。
4.收尾工作：对已安装的隔离栅进行检查，确保固定可靠，满足安全要求，并进行清理和整理。
四、注意事项
1.施工前需进行合理规划和量化测量，确保施工准确可靠。
2.选择适用的材料，根据场地环境和需求进行选择，以确保隔离栅的耐用性和稳定性。
3.施工过程中要严格按照设计方案和相关规范进行操作，保证施工质量。
4.安装隔离栅时，要注意固定牢固，避免因施工不当导致的掉落或倾斜。
5.施工结束后，应及时清理施工现场，确保安全卫生。
总结
隔离栅施工工艺及方法是一项涉及到工程质量和安全的重要技术。
本文介绍了隔离栅的基本原理、常见材料、施工过程和注意事项。
通过了解和掌握相关知识，可以有效地进行隔离栅的施工，确保工程质量和安全性的同时，提升工程的可靠性和美观性。
