热缩管的正确使用方法
光纤熔接步骤及操作方法
光纤熔接步骤及操作方法光纤熔接接续是光纤传输系统中工程量最大、技术要求最复杂的重要工序，其质量好坏直接影响光纤线路的传输质量和可靠性。
进行有效的方法及正确熔接步骤极其重要的。
光纤熔接的方法一般有熔接、活动连接、机械连接三种。
在实际工程中基本采用熔接法，因为熔接方法的节点损耗小，反射损耗大，可靠性高。
1、光缆熔接时应该遵循的原则芯数相同时，要同束管内的对应色光纤;芯数不同时，按顺序先熔接大芯数再接小芯数，常见的光缆有层绞式、骨架式和中心管束式光缆，纤芯的颜色按顺序分为兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉、青。
多芯光缆把不同颜色的光纤放在同一管束中成为一组，这样一根光缆内里可能有好几个管束。
正对光缆横切面，把红束管看作光缆的第一管束，顺时针依次为绿、白1、白2、白3等。
2、光缆的熔接过程第一步，开剥光缆，并将光缆固定到接续盒内。
在固定多束管层式光缆时由于要分层盘纤，各束管应依序放置，以免缠绞。
将光缆穿入接续盒，固定钢丝时一定要压紧，不能有松动。
否则，有可能造成光缆打滚纤芯。
注意不要伤到管束，开剥长度取取1米左右，用卫生纸将油膏擦拭干净。
第二步，将光纤穿过热缩管。
将不同管束、不同颜色的光纤分开，穿过热缩套管。
剥去涂抹层的光缆很脆弱使用热缩套管，可以保护光纤接头。
第三步，打开熔接机电源，选择合适的熔接方式。
熔接机的供电电源有直流和交流两种，要根据供电电流的种类来合理开关。
每次使用熔接机前，应使熔接机在熔接环境中放置至少15分钟。
根据光纤类型设置熔接参数、预放电时间、时间及主放电时间、主放电时间等。
如没有特殊情况，一般选择用自动熔接程序。
在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。
第四步，制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
第五步，裸纤的清洁将棉花撕成面平整的小块，粘少许酒精，夹住已经剥覆的光纤，顺光纤轴向擦拭，用力要适度，每次要使用棉花的不同部位和层面，这样即可以提高棉花利用率。
KL-280G／H 吉隆中文说明书1.16
1.5 熔接机的待机界面说明 ……………………………………………………… 7
2 基本操作 …………………………………………………………………………8 2.1 电源模块说明 …………………………………………………………………8 2.2 交流供电操作 …………………………………………………………………8 2.3 电池供电操作 …………………………………………………………………9 2.3.1 电池电量检查………………………………………………………………9 2.3.2 电池充电 …………………………………………………………………10 2.3.3 电池使用注意事项 ………………………………………………………10 2.3.4 电池危险警告 ……………………………………………………………11 2.4 开机和关机 ……………………………………………………………………12 2.5 显示器亮度调节 ………………………………………………………………13 2.6 套光纤热缩管 …………………………………………………………………14 2.7 制备光纤端面 …………………………………………………………………14 2.8 放置光纤 ………………………………………………………………………19
附录 A 熔接机软件版本升级注意事项 …………………………………………77 附录 B 保修期限及条件 …………………………………………………………78 附录 C 联络方式 …………………………………………………………………79
南京吉隆光纤通信股份有限公司 1. 概述
感谢您选择南京吉隆光纤通信股份有限公司的产品。 本手册将详细介绍公司 最新产品 KL-280G／H 光纤熔接机的特点和使用方法。该机采用了高速图像处理 技术和特殊的精密定位技术， 可以使光纤熔接的全过程在 9 秒内自动完成。它外 形小，重量轻，而且操作简单，熔接速度快，熔接损耗小，特别适用于电信、广 电、铁路、石化、电力、部队、公安等通信领域的光纤光缆工程和维护以及科研 院所的教学与科研。为了更准确地完成熔接操作，请详细阅读本说明书。
光纤松套管顺序
光纤松套管顺序标题：探索光纤松套管的正确顺序正文：在光纤通信领域中，光纤松套管是一种非常重要的保护材料，用于保护光缆中的光纤。
为了确保光纤能够正常传输信号并保持其长久的使用寿命，正确的安装顺序是至关重要的。
首先，我们需要准备好所需的工具和材料。
这包括光纤松套管、剥皮刀、热缩管、热风枪以及适当的清洁剂。
接下来，我们要确保工作区域的清洁和整洁。
清除任何可能影响安装过程的杂物和灰尘。
然后，我们需要仔细检查光纤松套管的质量和长度。
确保松套管没有损坏或受到任何外力影响。
在安装过程中，正确地使用剥皮刀剥离光缆外皮，暴露出光纤。
要小心操作，避免损坏光纤。
在剥离光缆外皮后，我们需要清洁光纤表面。
使用适当的清洁剂和干净的布或纸巾轻轻擦拭光纤，确保其表面干净无尘。
接下来，我们需要将光纤松套管滑动到光纤上。
确保松套管的长度足够覆盖光纤的全长，并且没有过度拉伸或过度松弛。
一旦松套管滑动到位，我们需要使用热缩管固定光纤松套管。
热缩管可以提供额外的保护，并确保松套管不会移动或脱落。
最后，使用热风枪对热缩管进行加热。
根据厂家的指示，将热风枪保持在适当的温度和距离，使热缩管收缩并紧密固定光纤松套管。
在安装完成后，我们需要仔细检查整个过程，确保光纤松套管没有任何松动或损坏。
总结起来，安装光纤松套管的顺序十分重要。
通过准备工具和材料，确保工作区域清洁，正确剥离光缆外皮，清洁光纤表面，滑动和固定光纤松套管，最后进行热缩，我们可以确保光纤的安全和稳定传输。
通过遵循正确的顺序和细致的操作，我们能够确保光纤松套管的安装质量，并提高光纤通信系统的可靠性和性能。

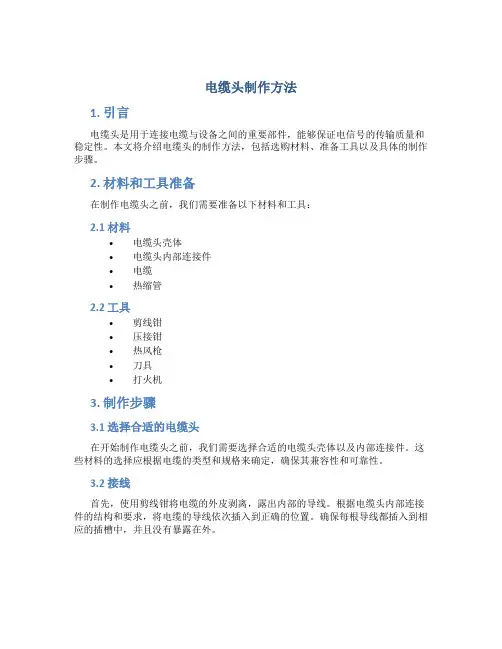

电缆头制作方法
电缆头制作方法1. 引言电缆头是用于连接电缆与设备之间的重要部件，能够保证电信号的传输质量和稳定性。
本文将介绍电缆头的制作方法，包括选购材料、准备工具以及具体的制作步骤。
2. 材料和工具准备在制作电缆头之前，我们需要准备以下材料和工具：2.1 材料•电缆头壳体•电缆头内部连接件•电缆•热缩管2.2 工具•剪线钳•压接钳•热风枪•刀具•打火机3. 制作步骤3.1 选择合适的电缆头在开始制作电缆头之前，我们需要选择合适的电缆头壳体以及内部连接件。
这些材料的选择应根据电缆的类型和规格来确定，确保其兼容性和可靠性。
3.2 接线首先，使用剪线钳将电缆的外皮剥离，露出内部的导线。
根据电缆头内部连接件的结构和要求，将电缆的导线依次插入到正确的位置。
确保每根导线都插入到相应的插槽中，并且没有暴露在外。
3.3 压接使用压接钳对电缆头的连接件进行压接。
确保每根导线的接触面充分接触并牢固固定，以确保良好的电信号传输。
3.4 热缩管套用选择适当尺寸的热缩管，套在电缆头连接部分，然后使用热风枪将热缩管加热。
热缩管会迅速收缩并紧密包裹在电缆头上，提供额外的保护和固定。
3.5 整理和修剪使用刀具修剪热缩管的多余部分，并整理电缆头上的线头，确保整体外观整洁。
3.6 点火测试使用打火机点燃电缆头上的焊接点，观察焊接点是否燃烧并焊接牢固。
确保电缆头的焊接质量符合要求。
4. 注意事项在制作电缆头的过程中，需要注意以下事项：•选择适当的材料和工具，确保其质量和兼容性。
•在接线和压接时要细心和耐心，确保导线插入正确位置并牢固固定。
•使用适当尺寸的热缩管，并正确使用热风枪进行加热，避免加热不均导致热缩管失效。
•确保电缆头整体外观整洁，并对焊接点进行点火测试，确保焊接牢固。
5. 结论电缆头制作方法涉及到材料选择、工具准备以及具体的制作步骤。
通过本文所介绍的步骤，可以帮助您正确制作电缆头，并保证其良好的连接质量和稳定性。
制作电缆头需要细心和耐心，确保每个步骤都得到正确执行，以满足具体的需求。

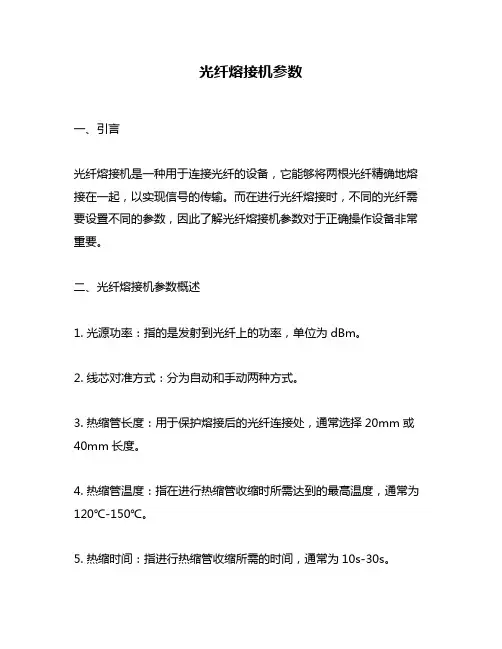

光纤熔接机参数
光纤熔接机参数一、引言光纤熔接机是一种用于连接光纤的设备，它能够将两根光纤精确地熔接在一起，以实现信号的传输。
而在进行光纤熔接时，不同的光纤需要设置不同的参数，因此了解光纤熔接机参数对于正确操作设备非常重要。
二、光纤熔接机参数概述1. 光源功率：指的是发射到光纤上的功率，单位为dBm。
2. 线芯对准方式：分为自动和手动两种方式。
3. 热缩管长度：用于保护熔接后的光纤连接处，通常选择20mm或40mm长度。
4. 热缩管温度：指在进行热缩管收缩时所需达到的最高温度，通常为120℃-150℃。
5. 热缩时间：指进行热缩管收缩所需的时间，通常为10s-30s。
6. 放电次数：指进行放电操作所需次数，通常为1-3次。
7. 放电电压：指进行放电操作时所需达到的电压值，通常为5kV-10kV。
8. 放电时间：指进行放电操作所需时间，通常为1s-5s。
9. 换纤时间：指进行换纤操作所需的时间，通常为15s-20s。
三、光纤熔接机参数详解1. 光源功率光源功率是指发射到光纤上的功率，通常用dBm作为单位。
在进行光纤熔接时，不同类型的光纤需要设置不同的功率值。
一般来说，单模光纤需要设置较高的功率值，而多模光纤则需要设置较低的功率值。
此外，在进行熔接时还需要注意保持光源功率稳定，以确保熔接质量。
2. 线芯对准方式线芯对准方式分为自动和手动两种方式。
自动对准方式是指通过设备自动调整线芯位置来实现对准；手动对准方式则需要操作人员手动调整线芯位置。
自动对准方式通常比手动对准方式更精确、更快速，并且能够适应不同类型的光纤。
3. 热缩管长度热缩管长度用于保护熔接后的光纤连接处，通常选择20mm或40mm 长度。
在选择热缩管长度时需要考虑到连接处所处环境、连接处强度等因素。
4. 热缩管温度热缩管温度指在进行热缩管收缩时所需达到的最高温度，通常为120℃-150℃。
在进行熔接时需要确保热缩管温度稳定，以避免对光纤造成损害。
5. 热缩时间热缩时间指进行热缩管收缩所需的时间，通常为10s-30s。
航模全系列无刷电机绕线方法
航模全系列无刷电机绕线方法航模无刷电机是一种使用无刷直流电机技术的电动马达，它具有高效率、高功率和高转速等特点，是航模领域中常用的电动动力装置之一、正确的绕线方法对于无刷电机的性能和寿命具有重要影响。
下面将介绍航模全系列无刷电机的绕线方法。
1.准备工具和材料：绕线工具、无刷电机、绕线线材、锡膏、热缩管等。
2.确定绕线方式：航模无刷电机的绕线方式有多种，包括星型绕线和三角形绕线等。
选择合适的绕线方式取决于具体的使用要求和电机参数。
3.绕线前准备：首先，将无刷电机的轴固定好，以免在绕线过程中发生滑动。
然后，根据电机的具体类型和参数，选择适当的绕线线材。
一般来说，使用绝缘性能好、导电性能佳的铜线。
准备好绕线线材后，可以先将其进行预处理，例如裁剪、去除绝缘层等。
4.绕线方法：根据选择的绕线方式，开始绕线。
以下以星型绕线为例进行说明。
a.先选取一根线作为起点，并将其焊接在电机的一个固定点上，如AB端子之间。
b.将线从这个焊点开始绕绕在定子的槽中，顺时针方向绕，在每个槽口中绕两圈。
确保每个槽口都有线。
c.这样还原到焊点，如果线的长度不够，可以焊接一段新的线。
d.从焊点开始绕第二根线，同样沿着槽口顺时针绕两圈。
e.这样绕完剩余的几根线，直到所有线都被正确地绕在定子槽口上。
5.焊接电机导线：绕完线之后，根据无刷电机的具体需要，焊接导线。
一般电机会有A、B两个端子，需要分别焊接线。
6.防护措施：在焊接完导线之后，可以使用锡膏对焊接处进行处理，以增加导线和电机的连接强度。
然后，用热缩管将焊接处进行包裹，以保护焊点。
7.完成安装：最后，将无刷电机安装到航模中，并与其他电子设备进行连接。
绕线是一项技术活，需要有一定的经验和技巧。
在绕线过程中，要注意保持线的整齐和紧凑，避免交叉和松散现象的发生。
另外，焊接过程中需要注意温度控制，避免烧坏线材和电机。
绕线对航模无刷电机的性能和寿命具有重要影响，正确的绕线方法可以使电机发挥最佳性能，并延长使用寿命。
太阳能解冻带正确使用方法
太阳能解冻带正确使用方法
太阳能解冻带是一种用于解冻太阳能热水器管道的加热装置，其正确使用方法如下：- 连接解冻带时，应将伴热带的电线错开连接，并将伴热带与电源线的连接处连接牢固，然后使用防水胶带或专用的热缩管进行绝缘处理，防止伴热带的接线处渗水，引起电热带着火。
- 伴热带通电使用时，瞬间电流会过大，在选择电源线时应根据伴热带的长度进行选择：当加热带长度不超过5m时，应选择国标中0.5mm2的电源线；当加热带长度超过5m时，应选择国标0.75mm2的电源线；当加热带长度大于15m时，应选择国标1.0mm2的电源线；当加热带长度大于50m时，应选择国标1.5mm2的电源线。
- 在固定解冻带时，太阳能的PEX管在受热时会膨胀拉长，因此不可用胶带或铝箔缠绕得太紧，固定间距为50cm。
- 电伴热的电源插头，最好使用5-10A漏电保护插头作为保护开关，安装时不可过度折叠。
- 电伴热带在每年重新使用时，应检查尾部及连接线的老化、绝缘情况，发现问题及时更换。
在使用太阳能解冻带时，建议遵循产品说明书的指导，确保安全使用。
光纤熔接方法
光纤熔接方法光纤熔接步骤及操作方法光纤熔接接续是光纤传输系统中工程量最大、技术要求最复杂的重要工序，其质量好坏直接影响光纤线路的传输质量和可靠性。
进行有效的方法及正确熔接步骤极其重要的。
光纤熔接的方法一般有熔接、活动连接、机械连接三种。
在实际工程中基本采用熔接法，因为熔接方法的节点损耗小，反射损耗大，可靠性高。
1、光缆熔接时应该遵循的原则芯数相同时，要同束管内的对应色光纤;芯数不同时，按顺序先熔接大芯数再接小芯数，常见的光缆有层绞式、骨架式和中心管束式光缆，纤芯的颜色按顺序分为兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉、青。
多芯光缆把不同颜色的光纤放在同一管束中成为一组，这样一根光缆内里可能有好几个管束。
正对光缆横切面，把红束管看作光缆的第一管束，顺时针依次为绿、白1、白2、白3等。
2、光缆的熔接过程第一步，开剥光缆，并将光缆固定到接续盒内。
在固定多束管层式光缆时由于要分层盘纤，各束管应依序放置，以免缠绞。
将光缆穿入接续盒，固定钢丝时一定要压紧，不能有松动。
否则，有可能造成光缆打滚纤芯。
注意不要伤到管束，开剥长度取取1米左右，用卫生纸将油膏擦拭干净。
第二步，将光纤穿过热缩管。
将不同管束、不同颜色的光纤分开，穿过热缩套管。
剥去涂抹层的光缆很脆弱使用热缩套管，可以保护光纤接头。
第三步，打开熔接机电源，选择合适的熔接方式。
熔接机的供电电源有直流和交流两种，要根据供电电流的种类来合理开关。
每次使用熔接机前，应使熔接机在熔接环境中放置至少15分钟。
根据光纤类型设置熔接参数、预放电时间、时间及主放电时间、主放电时间等。
如没有特殊情况，一般选择用自动熔接程序。
在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。
第四步，制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
第五步，裸纤的清洁将棉花撕成面平整的小块，粘少许酒精，夹住已经剥覆的光纤，顺光纤轴向擦拭，用力要适度，每次要使用棉花的不同部位和层面，这样即可以提高棉花利用率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热缩管的正确使用方法
热缩管现在是电气电子和电力电缆行业中十分常用的一种防护型的绝缘套管，具有高温
收缩且收缩速度快、表面柔软但具有一定的韧性及耐磨性、绝缘防腐等许多功能。苏州飞博
的单壁热缩管主要是由PE和EVA辐射多联高分子聚合物组成，经过造粒-挤出-辐照-扩张等
一系列复杂的制作过程，热缩管在受热之后可以快速收缩 从而紧密的包裹住电线电缆等物
体，达到绝缘密封的防护保护作用。今天我们就来讲讲热缩管的正确使用方法。
选择合适的加热工具是热缩管的正确使用方法之一。一般使用热缩管量较小时，可以用
酒精灯，工业热风枪、燃气喷枪来收缩热缩套管；量较大时，可用蒸汽柜、烘箱、带输送带
烘箱、烘房、缩管机等工具加热热缩管。我们日常不经常使用热缩管的话，一个打火机也可
以解决了。
现在我们先来说说一般普通情况下热缩管的正确使用方法。准备好热风枪、剪刀和适当
长度的热缩管。选择合适规格的热缩套管是不可忽视的重要部分，先要知道被包物体的直径
大小，热缩管的收缩率为2倍左右，比如物体的直径为φ1.16mm，那么就应该选择φ1.5mm
或者是φ2mm的热缩管。并且在剪取的时候 建议长一点，因为热缩管存在一定的纵向收缩
率 而且包裹的时候最好是盖过边界之处。
热缩管的正确使用方法之加热收缩，加热设备不要靠热缩管太近 保持在4-5㎝均匀移
动，且加热温度不要超过热缩管的耐温上限 不然会导致热缩管的损坏。这里强调一下特殊
情况下热缩管的正确使用方法，比如在加热拐角型的。热缩管套到物体上后 在转角处会有
很多褶皱，收缩是应该由转角处向两端收缩 排尽空气，不然就会出现褶皱现象。
以上就是热缩管的正确使用方法的全部内容了，如果还有什么不懂的话 可以打电话咨
询我们喔~
