从Athlon开始，AMD似乎找到了感觉，接连在技 术上与Intel展开竞争，率先进入G时代，无疑是这 一段交锋中，AMD最值得骄傲的一 点。在比拼主频 的这段时间，不仅让对手再不敢小觑这个对手，也 让消费者认识了AMD，市场份额虽然还处在绝对劣 势，但是在很多的调查中，AMD已经一举超 过 Intel成为消费者最关心的CPU品牌。 接下来AMD发起了一系列的技术攻势，在Intel 推出奔奔腾4在主频上与AMD拉开距离后，AMD极力 宣传CPU效能概念，在稳住市场的同时还概念了消 费者盯住主频的消费习惯，为以后的发展奠定了良 好的基础。
在Intel与AMD发展的初期，两家公司还有过 鲜为人知的合作关系，为X86体系地位的建立做出 了很大贡献，随着286 、386的不断推出，特别是 到486的时代，x86体系已经雄霸民用微处理器市 场，IBM只有在服务器市场坚守着自己的领地， 苹果被限制在了某些专业领域 维持其独特的风格。
从Pentium(奔腾)开始，Intel的宣传攻势不断加强， 当时提出的“Intel Inside”口号，现在已经深入 人心，经历了Pentium II(奔腾2)和Pentium III(奔腾3)两代产品，Intel已经成为微处理器市 场的霸主，面对Intel的Pentium(奔腾)系列处理器， AMD在产品上虽有K5、K6等系列对抗，但从性能上 一直难与Intel抗衡，只有凭借 低廉的价格在低端 市场勉强维持生计，眼看着Intel不断扩大其市场 占有率。作为一家科技公司，AMD终于醒悟单纯的 价格并不能使其产品得到用户的认可， 拥有技术 才是关键。 1999年，AMD推出了Athlon（速龙 ）系列处理器， 一举赢得了业界与消费者的关注，AMD彻底摆脱了 自己跟随着的身份，腰身成为敢与 Intel争锋的挑 战者。
在这次64位的比拼中，AMD无论在时间还是技 术上都占有明显优势，可惜天公不作美，由于微软 公司的拖沓比预计晚了一年半的时间才推出支持 64 位的操作系统，而此时Intel的64微处理器也“恰好” 上市了，AMD得到了一片叫好声但是“票房”惨淡， 所幸AMD也许早料到了这一点，其向下兼 容的64 位技术在32位应用中性能不俗，没有落得更大遗憾。
Intel & AMD
演讲人 李芸芸
CPU
中央处理器（Central Processing Unit）的缩写，即CPU， CPU是电脑中的核心配件，只有火柴盒那么大，几十张纸 那么厚，但它却是一台计算机的运算核心和控制核心。电 脑中所有操作都由CPU负责读取指令，对指令译码并执行 指令的核心部件。其功能主要是解释计算机指令以及处理 计算机软件中的数据。 CPU从存储器或高速缓冲存储器中取出指令，放入指令寄 存器，并对指令译码。它把指令分解成一系列的微操作， 然后发出各种控制命令，执行微操作系列，从而完成一条 指令的执行。
在微处理器发展初期，Intel提出的X86体系处理器 远没有现在风光，当时IBM和苹果公司都推出了 微处理器产品，在结构体系上互不相同， 但性能 差距不大，当时Intel对于AMD以及当时Cyrix（赛 瑞克 ）等公司的态度十分微妙。一方面他们推出 ，Intel也在借助这 些公司的产品稳固X86体系的地位。
08年 再次交锋
他们的战争还在继续……
谁才是赢家……
这段30来年的历史， 我们的确看到了这样的事实：Intel也不是一直占 据着市场的主动权，AMD也有不少机会的，可是到 目前为止，还是Intel占优势。 我们得客观地承认Intel的绝对开发实力，技术实 力远远高于AMD。 不可否认，Athlon从一诞生开始性能就好于Intel 的同级Cpu,但是你们也许忽视一个问题：就是为 什么AMD的Cpu的温度都比较高？答案 是：为了和 Intel竞争，AMD大幅地加大了Cpu本身的晶体管数 量，他付出比Intel多3倍的晶体管在Cpu内部（也 就是多了3倍的成本来和 Intel竞争），这肯定会 提高性能，但也就牺牲了部分的系统稳定性，增 加了发热量，加上AMD实行对于任何一个商家都是 难以接受的低价政策，使AMD的 收入大大减少，
方面，他以较少的晶体管却带来了不亚于 Athlon的性能，稳定性也大大好于AMD，
这就对后期的开发带来不少负面影响。而 在Intel
谢谢！！！
演讲人 李芸芸
CPU插槽
CPU
Intel与AMD的竞争
1968年，Intel公司成立，随后1969年，AMD 公司开始正式营业。两家公司的“斗争”由此开 始。1971年，Intel研制的4004作为第一款微处理器 开启了微型计算机发展的大门。 1978年，Intel出产第一颗16位微处理器8086， 同时英特尔还生产出与之相配合的数学协处理器 i8087,这两种芯片使用相互兼容的指令集。人们将 这些指令集统一称之为 x86指令集，该指令系统沿 用至今。
2003年，AMD首先提出了64位的概念，打了 Intel一个措手不及。当时64位技术还仅限于高端服 务器处理器产品，在民用领域推行64 位技术，使 AMD第一次作为技术领先者在竞争中取得主动。 Intel当时十分肯定地说，64位技术进入民用市场最 少还要几年时间，但是1年后，面对市场趋 势不得 不匆忙宣布推出64位处理器。
在64位没有取得先机的Intel，在双核处理器上再 下文章，领先AMD一个月推出双核产品。AMD现在早 已不是当初那个跟在人后的小公司，在推出自己的 双核产品后，抛出了真假双核的辩论。
更令业界震惊的是2005年6月底，AMD毅然把Intel 告上了法庭，直指对手垄断行业。对于这场官司的 胜负暂且不论，AMD的这种态度已经说明了一切，不 再依靠跟随对手，不再依靠低价抢占市场，AMD现在 要求的事平等，是站在同一赛场上的对手。 在法庭外的市场上，AMD再一次拿起了价格这柄 利器。在过去的几年中，由于主频竞争发展缓慢， 因而Intel公司和AMD公司之间几乎没有进 行过大幅 度的降价竞争。但是随着双核处理技术的发展，两 家公司与业内的其他竞争对手都提高了生产的效率， 产品价格重新成为了Intel公司与AMD公司争 夺市场 的主要战场。
英特尔g41显卡
英特尔g41显卡
英特尔G41显卡是英特尔公司推出的一款集成显卡，适用于桌面电脑主板的集成显卡解决方案。
下面将从显卡性能、应用领域和优缺点等方面对其进行详细介绍。
首先，英特尔G41显卡的性能表现相对较低。
它采用了40纳米工艺制造，主要由Intel GMA X4500图形核心组成。
这款显卡支持DirectX 10以及OpenGL 2.0，并且具备动态视频内存技术（DVMT）的支持。
然而，由于其较低的性能，无法满足高性能图形渲染的需求，因此适用于一些简单的办公、上网和娱乐等基本应用。
英特尔G41显卡主要适用于一些普通应用领域。
由于其低功耗和散热量较低，适合用于组装办公电脑或者一般家用电脑。
它的成本相对较低，而且可以支持基本的视频播放和图像处理需求，因此对于普通用户来说是一个较为经济实用的选择。
同时，英特尔G41显卡也有一些缺点。
首先，由于其性能较低，无法运行一些高性能的3D游戏和专业图像处理软件，因此对于一些专业用户来说是不够满足需求的。
其次，该显卡并不支持高清视频的加速解码功能，对于追求高清影音体验的用户来说会有一定的不便。
总之，英特尔G41显卡是一款基本的集成显卡解决方案，适用于一些简单应用的桌面电脑。
虽然它的性能相对较低，并且有一些功能上的不足，但是由于其低成本和较低功耗的特点，对于一般用户来说是一个经济实用的选择。
然而，对于专业用
户或者对于高性能图形处理有需求的用户来说，建议选择其他更高性能的显卡。
英特尔芯片组资料详解
815：因为810不支持外接 显卡，限制了它在DIY市 场的发展，Intel又推出了 最初的815芯片，与810主 板相比，815主板支持 PC133 SDRAM，配有 AGP 4X显示接口，但依 然集成显示核心。
i815
i845：最初的i845为填补 850的尴尬而推出，CPU 接口变换为478针，但因 为与RDRAM存在技术协 议，仍然只支持PC133 SDRAM，与DDR背道而 驰，同样没有普及。 i850：支持奔四最初的主 板芯片组，插口是423针 的，搭配的内存是 RDRAM（就是必须成对 使用的RAMBUS内存）， 因为内存成本高昂，没怎 么普及。
主板芯片 集成芯片：声卡/网卡 芯片厂商：Intel 主芯片组：Intel Z77 芯片组描述：采用Intel Z77芯片组 显示芯片：CPU内置显示芯片(需要CPU 支持) 音频芯片：集成8声道音效芯片 网卡芯片：板载Intel 82579V双千兆网卡 处理器规格 CPU平台：Intel CPU类型：Core i7/Core i5/Core i3 CPU插槽：LGA 1155 CPU描述：支持Intel 22/32nm处理器 支持CPU数量：1颗 内存规格 内存类型：DDR3 内存插槽：4×DDR3 DIMM 最大内存容量：32GB 内存描述：支持双通道DDR3 2400MHz 内存
430FX
Intel 430FX芯片组是Intel公司生产 的第一款芯片组，当时Intel公司就 凭它在芯片组领域一炮打红，从此 Intel CPU配Intel芯片组主板性能 极佳的说法被人们广为流传。人们 一般称它为Triton First芯片组，其 是当时最早提供对EDO DRAM支 持的奔腾级芯片组，它所构建的以 高速EDO DRAM与第一代原始 Pentium处理器相配和的方案在很 长一段时间内都是追求高性能用户 的理想选择。此款芯片组的 CACHE类型为管线突发式，最大 容量为512KB，缓存容量为64MB。 在内存方面，他最大支持128MB的 内存容量，EDO DRAM读取时间 为7-2-2-2 FPM DRAM读取时间为 7-3-3-3，数据带宽为64BIT，这在 当时是很难想象的。
英特尔公司简介英特尔公司是全球最大的半导体芯片制造(精)
英特尔公司简介英特尔公司是全球最大的半导体芯片制造商，它成立于 1968 年，具有 30 多年产品创新和市场领导的历史。
公司的第一个产品是半导体存储器。
1971 年，英特尔推出了全球第一个微处理器。
这一举措不仅改变了公司的未来，而且对整个工业产生了深远的影响。
微处理器所带来的计算机和互联网革命，改变了这个世界。
1999 的总营业额：294 亿美元1999 年净利润：73 亿美元英特尔为全球日益发展的计算机工业提供建筑模块，包括微处理器、芯片组、板卡、系统及软件等。
这些产品为标准计算机架构的组成部分。
业界利用这些产品为最终用户设计制造出先进的计算机。
今天，互联网的日益发展不仅正在改变商业运作的模式，而且也改变着人们的工作、生活、娱乐方式，成为全球经济发展的重要推动力。
作为全球信息产业的领导公司之一，英特尔公司致力于在客户机、服务器、网络通讯、互联网解决方案和互联网服务方面为日益兴起的全球互联网经济提供建筑模块。
英特尔在中国英特尔公司在中国的业务重点与其全球业务重点相一致，即成为全球互联网经济的构造模块的杰出供应商。
在中国，英特尔公司始终把协助推动中国计算机工业和互联网经济的发展作为公司在中国的首要策略。
公司一贯认为，若想实现英特尔公司在中国的发展，就必须首先帮助国内计算机工业和互联网经济的发展，成为中国最好的技术伙伴。
英特尔的战略是积极推动并支持国内电脑制造商、跨国公司和小型电脑组装厂商和软件开发商的发展。
这一战略可从英特尔在中国的一系列活动中得到反映：∙应用研究∙支持中国软件产业∙生产活动∙市场活动和促进需求∙OEM 平台方案支持∙采购∙大学和学术研究项目国内的互联网用户已经超过了 400 万，而且增长迅速。
英特尔一直致力于通过和国内的OEM 厂商、互联网服务商、软件开发商的广泛合作，以推动国内互联网应用的发展。
英特尔在中国的机构代表处：英特尔公司目前在中国内地设有 12 个代表处：北京、成都、重庆、福州、广州、哈尔滨，济南、南京、上海、沈阳、武汉和西安，并把亚太区总部设在香港特别行政区。
Intel CPU 后缀名详解
一、CPU后缀ES的含义ES就是Engineer Sample（工程样品）的缩写。
ES版一般指ES不显的版本，通指所有测试版的工种样品。
ES版通常我们说的是不能显示型号的CPU版本，该类CPU稳定性不确定，视不同的步进判断其稳定性和是否存在缺限，步进越接近正式版，其风险越小，具有价格特别便宜的特点，在较接近正式版的版本时，其稳定性一般也比较稳定，是廉价高价能的选择之一，也是准系统商家用的最多的版本之一。
二、CPU后缀QS的含义QS是英文Qualification Sample（品质确认样品）的缩写。
QS版，也叫ES正显版，一般是最后一版ES。
一般其步进和型号，都较正式版一模一样了，其稳定性不存在任何风险，在所有测试版中，属最好的版本，其货源也不像ES那样是免费供应，是INTEL向工厂收取少量费用卖出的，价格仍低于正式版不少，稳定性各方面和正式版一样，对不愿承担一点点风险，又追求性价比的来讲，是最好的选择。
带QS、ES后缀的CPU表示这个CPU属于工程样品、测试版，非正式版，会存在发热量大，蓝屏死机等故障，由于价格低廉（便宜30%~50%），被一些商家看中利润，更换笔记本原有的正式版的CPU来赚取差价。
所以购买商品前一定要看清楚，卖家对于配件的具体描述，如果有不清楚的地方，及时咨询卖家哦。
三、CPU后缀Q的含义Q是指quad(4组)就是4核心。
四、CPU后缀M的含义M是指mobile(移动版)就是移动终端(笔记本)用的。
后面有M的表示是笔记本用处理器，560M与560UM的区别在于后者是超低电压版处理器，在功耗和电压上都小于前者，性能自然比前者逊色多了。
如果选择笔记本的话，最好不要选择这些处理器后面字母带U的，虽然省电，功耗又低，但这是以损失性能为代价的。
五、CPU后缀E的含义E是指Embedded(嵌入式)是嵌入式系统用的简单来说就是工控用的。
六、CPU后缀U的含义U，比如Core i5-3317U、Core i5-3427U、Core i7-3517U、Core i7-3667UUltra Processors（超极处理器），也就是超低电压处理器，低电压处理器虽然在功耗，续航，发热量方面有很多优势，不过受其电压的限制，超低电压处理器的主频普遍偏低，这也就直接影响了处理器的运算能力。
intel 显卡驱动

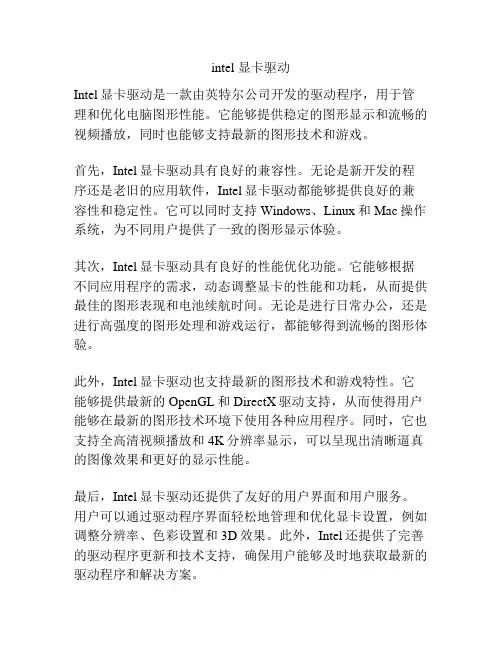

intel 显卡驱动Intel显卡驱动是一款由英特尔公司开发的驱动程序，用于管理和优化电脑图形性能。
它能够提供稳定的图形显示和流畅的视频播放，同时也能够支持最新的图形技术和游戏。
首先，Intel显卡驱动具有良好的兼容性。
无论是新开发的程序还是老旧的应用软件，Intel显卡驱动都能够提供良好的兼容性和稳定性。
它可以同时支持Windows、Linux和Mac操作系统，为不同用户提供了一致的图形显示体验。
其次，Intel显卡驱动具有良好的性能优化功能。
它能够根据不同应用程序的需求，动态调整显卡的性能和功耗，从而提供最佳的图形表现和电池续航时间。
无论是进行日常办公，还是进行高强度的图形处理和游戏运行，都能够得到流畅的图形体验。
此外，Intel显卡驱动也支持最新的图形技术和游戏特性。
它能够提供最新的OpenGL和DirectX驱动支持，从而使得用户能够在最新的图形技术环境下使用各种应用程序。
同时，它也支持全高清视频播放和4K分辨率显示，可以呈现出清晰逼真的图像效果和更好的显示性能。
最后，Intel显卡驱动还提供了友好的用户界面和用户服务。
用户可以通过驱动程序界面轻松地管理和优化显卡设置，例如调整分辨率、色彩设置和3D效果。
此外，Intel还提供了完善的驱动程序更新和技术支持，确保用户能够及时地获取最新的驱动程序和解决方案。
总的来说，Intel显卡驱动是一款功能强大且易于使用的驱动程序。
它能够提供稳定的图形显示和流畅的视频播放，支持最新的图形技术和游戏特性。
无论是日常办公还是高强度的图形处理，用户都能够得到优秀的图形体验。
而且，它还提供了友好的用户界面和优质的技术服务，确保用户得到最好的驱动程序支持。
作为一款为英特尔显卡定制的驱动程序，它无疑是用户的不二选择。
lntlecpu命名规则
Intel CPU的命名规则由多个部分组成：品牌、品牌标识符、Gen标识、SKU数值，以及产品线后缀。
例如，i7-12700KF 中的“i7”代表了品牌和品牌标识符，“12”代表Gen标识，“700”是SKU数值，而“KF”则是产品线后缀，其中“K”代表可以超频，“F”代表没有集成显卡。
此外，还有一些特殊的产品系列，例如M代表的是笔记本专用CPU，一般为双核；U代表的是笔记本专用低电压CPU；H代表的是高电压的，是焊接的，不能拆卸；X代表的是高性能，可拆卸的；Q代表至高性能级别；Y代表超低电压的，除了省电，没别的优点的了，是不能拆卸的；T代表的是涡轮增压技术，能增加CPU的转速；K代表可以超频的版本；QM（第四代开始改为MQ）代表的是笔记本专用CPU，“Q”是“Quad”的缩写，即四核CPU；XM代表最强大的笔记本CPU。
以上信息仅供参考，如有需要建议查阅Intel官网。
英特尔处理器系列介绍
英特尔处理器系列介绍可以从Intel CPU的型号上来区分它们的档次。
1. Intel所有CPU都分为高、中、低三档，分别是baii7、i5、i3，在这个档次后面还会跟着小型号。
2. 第一位代表第几代CPU，代数越大，架构更优。
如：i7-4***>i7-3****。
3. 第二位代表处理器等级，数字越大，性能越好。
如：i7-48**>i7-47***。
4. M即Mobile，处理器是为笔记本设计的，功耗和发热量较低，适合笔记本使用。
5. X即Extreme，表示性能最高的。
6. L即Low voltage，指的是低电压版CPU，发热量跟标准版比大约只有一半。
7. U表示Ultra Low Voltage，超低电压版CPU，发热量和功耗比L系列的还要低。
8. Q表示Quad，强调这颗CPU是四核心。
9. XM表示最强大的笔记本CPU，功耗一般为55W。
X意为Extreme，此类型CPU完全不锁频，在散热和供电允许的情况下可以无限制超频，而即便是默认频率下，也比同类产品强大得多。
扩展资料判断电脑中CPU的性能的四个主要参数:CPU就是我们电脑的中央处理器，CPU的强弱直接决定了电脑整体性能的强弱，所以为自己电脑选一颗好的CPU是很重要的，首先我们要先来大致了解一下CPU的主要参数：核心数，线程数，制程，架构，主频。
核心数：CPU就好比我们的大脑，而多核CPU就是多个大脑一起协作处理任务，所以在一定层面上，CPU的核心数是越多越好的。
线程数：线程就代表CPU的逻辑核心，就拿英特尔的超线程技术来说，每个核心可以分成两个线程来使用，就好比一个大脑可以分成左脑和右脑，而左脑和右脑又可以分别思考事情，所以一个脑子可以当成两个脑子来使用，这就是超线程技术的原理。
主频：主频就代表了CPU的工作频率，CPU的主频并不能作为判断CPU强弱的办法，因为CPU的强弱还受制于架构，核心数的影响，所以不能直接用CPU主频来判断CPU的好坏，如果有两颗CPU，它们的架构，核心数都是一样的，那么就可以说CPU的主频越高越好了。
英特尔芯片组设备软件
英特尔芯片组设备软件英特尔芯片组（Intel Chipset）是英特尔公司推出的一系列芯片组产品，用于计算机主板上，负责处理各种外部设备与主处理器之间的通信和数据传输。
芯片组设备软件是为芯片组设计和开发的驱动程序和工具软件，用于确保芯片组与操作系统、硬件组件之间的正常通信和协同工作。
芯片组设备软件主要包括以下几个方面的功能：1. 驱动程序：芯片组设备软件中最主要的部分是各种驱动程序。
驱动程序是连接操作系统和硬件之间的桥梁，负责管理硬件设备、控制数据传输和处理以及转换和传递数据等功能。
例如，主板上的声卡、网卡、USB控制器等设备都需要相应的驱动程序来保证它们能够正常工作。
驱动程序不仅需要与硬件设备紧密配合，还需要与操作系统保持兼容，因此芯片组设备软件的驱动程序通常会有针对不同操作系统的多个版本。
2. BIOS（Basic Input Output System）：BIOS是计算机系统上的固件，主要用于开机自检和系统初始化等工作。
芯片组设备软件中包含了针对特定芯片组的BIOS程序，它负责初始化芯片组和其他硬件设备，提供基本的系统控制和管理功能。
BIOS程序可以通过更新升级来改善系统的兼容性和性能，因此芯片组设备软件通常会提供相应的BIOS更新工具。
3. 管理工具：芯片组设备软件中还包括了一些用于管理和配置芯片组的工具软件。
这些工具软件可以帮助用户监测和调整系统的性能和稳定性，诊断和解决硬件问题，进行BIOS设置和更新等操作。
例如，芯片组设备软件中常见的管理工具包括硬件监控程序、BIOS设置程序、硬件诊断程序等。
除了以上功能，芯片组设备软件还可能包括一些额外的功能，如USB接口管理、电源管理、芯片组驱动开关等。
这些功能可以提供更好的用户体验和系统性能，提高系统的稳定性和安全性。
总之，芯片组设备软件是负责管理和控制芯片组与操作系统、硬件之间通信和协同工作的软件，其中包括各种驱动程序、BIOS程序和管理工具等。
intel的peci指令
intel的peci指令什么是Intel的PECI指令？PECI（Platform Environment Control Interface）是Intel开发的一种系统管理接口，旨在提供一种规范化的方法，用于监控和控制计算机系统的温度、电压和功率等环境因素。
该接口主要用于云计算和数据中心等大规模计算环境，以确保系统稳定性和性能优化。
PECI指令是一组特殊的机器码，用于与计算机的硬件组件如CPU、芯片组和功率管理单元等进行通信。
在Intel处理器中，PECI指令是一种底层的硬件接口，通过一系列的读取和写入操作，可以读取和修改计算机系统中的各种环境参数。
为什么需要PECI指令？在大型数据中心或云计算环境中，管理和优化计算机系统的性能至关重要。
系统的温度、电压和功耗等环境因素直接影响系统的稳定性和性能。
通过使用PECI指令，用户可以监控和控制这些环境因素，以确保系统运行在最佳状态下。
PECI指令的工作原理是什么？PECI指令的工作原理涉及到处理器的内部结构和通信协议。
当用户发出PECI指令时，它们被传递给处理器内部的PECI引擎。
该引擎负责处理与其他硬件组件的通信，并解释和执行指令。
PECI指令可以读取和写入部分或全部的环境数据。
例如，通过读取PECI指令，用户可以获取处理器的温度和电压数据。
用户还可以使用PECI指令来控制处理器的功耗和频率等参数，以优化系统性能。
如何使用PECI指令？使用PECI指令需要一定的计算机硬件和软件支持。
首先，用户需要一款支持PECI的Intel处理器。
其次，操作系统和应用程序需要提供相应的API和驱动程序，以便与PECI引擎进行通信。
一般而言，用户可以使用特定的软件工具或API来发送和接收PECI指令。
例如，Intel提供了一些软件工具和库，如Intel Power Gadget和Intel PECI SDK，用于使用PECI指令进行系统管理和监控。
用户在使用PECI指令时需要注意一些事项。
Intel公司介绍
英特尔为全球日益发展的计算机工业提供建筑模
块,包括微处理器,芯片组,板卡,系统及软件 等.这些产品为标准计算机架构的组成部分.业 界利用这些产品为最终用户设计制造出先进的计 算机.今天,互联网的日益发展不仅正在改变商 业运作的模式,而且也改变着人们的工作,生活, 娱乐方式,成为全球经济发展的重要推动力.作 为全球信息产业的领导公司之一,英特尔公司致 力于在客户机,服务器,网络通讯,互联网解决 方案和互联网服务方面为日益兴起的全球互联网 经济提供建筑模块.
