教你如何标注尺寸
cad的圆形如何标注尺寸
cad的圆形如何标注尺寸
圆形肯定需要尺寸的，我们可以使用cad进行标注出来。
接下来就是店铺精心整理的一些关于cad的圆形如何标注尺寸的相关资料，供你参考。
cad的圆形标注尺寸的方法
点击直径命令，也可以点击标注，下拉有个直径，或者也可以输入ddi回车执行直径标注命令。
如图示圆，点击直径命令，这时点击圆，移动出鼠标。
鼠标移动到任意位置，尺寸线跟着移动到此处。
点击确定尺寸位置。
在点击圆时，提示栏出现指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:
这些在前面课程已经讲过，大家可以翻看前面线性标注里的关于此类解答。

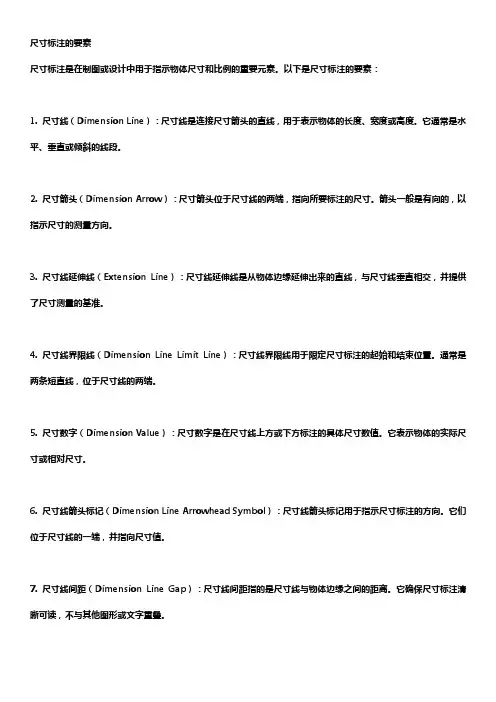

尺寸标注的要素
尺寸标注的要素
尺寸标注是在制图或设计中用于指示物体尺寸和比例的重要元素。
以下是尺寸标注的要素：
1. 尺寸线（Dimension Line）：尺寸线是连接尺寸箭头的直线，用于表示物体的长度、宽度或高度。
它通常是水平、垂直或倾斜的线段。
2. 尺寸箭头（Dimension Arrow）：尺寸箭头位于尺寸线的两端，指向所要标注的尺寸。
箭头一般是有向的，以指示尺寸的测量方向。
3. 尺寸线延伸线（Extension Line）：尺寸线延伸线是从物体边缘延伸出来的直线，与尺寸线垂直相交，并提供了尺寸测量的基准。
4. 尺寸线界限线（Dimension Line Limit Line）：尺寸线界限线用于限定尺寸标注的起始和结束位置。
通常是两条短直线，位于尺寸线的两端。
5. 尺寸数字（Dimension Value）：尺寸数字是在尺寸线上方或下方标注的具体尺寸数值。
它表示物体的实际尺寸或相对尺寸。
6. 尺寸线箭头标记（Dimension Line Arrowhead Symbol）：尺寸线箭头标记用于指示尺寸标注的方向。
它们位于尺寸线的一端，并指向尺寸值。
7. 尺寸线间距（Dimension Line Gap）：尺寸线间距指的是尺寸线与物体边缘之间的距离。
它确保尺寸标注清晰可读，不与其他图形或文字重叠。
这些要素共同构成了尺寸标注，帮助人们理解和测量物体的尺寸。
通过正确使用这些要素，可以确保尺寸标注的准确性和清晰度，提供有效的信息交流和制图参考。
如何标注尺寸
標註值
長度值 角度值
三視圖的標註
應儘量將共同尺寸的標註安排在兩視圖之間。
連續標註及全長標註
在標註連續物件為時，通常應採用連續標註， 且最後還須做全長標註。
狹窄部份的標註
如下圖所示
修剪稜角之後的標註
做尺度標註時，仍須標註在原來的稜角 之上。
正方形的標註
若構件的外形為正方形時，可在正方形 的一邊用正方形符號標註，而省略另一 邊的標註 。
錐度標註 一
錐度符號為（
），其高度及粗細與數字
相同，水平長度約為高度的1.5倍。下左圖所示
為錐度符號的規格，下右圖所示為使用錐度符
號標註之實例。
錐度標註 二
使用一般標註法來標註錐度。
錐度標註 三
一些特殊規定之錐度，像「莫氏錐度」或「公 制錐度」等，當使用它們作為錐度標註時，只 要在錐度符號後面，加上其代號即可 。
角度標註二
標註兩線的外夾角（必須以「指定頂點」的方 式繪出）。
基線式標註 （ ）
最內側的標註線以一般的「線性標註」或「對齊式標 註」繪出。其餘的標註線即可使用「基線式標註」指 令繪出。
連續式標註 （ ）
開頭的標註線以一般的「線性標註」或「對齊 式標註」繪出，所選取的第一個標註原點為連 續式標註的起點，其餘各標註即可使用「連續 式標註」繪出。
球面標註 二
另外對於一些標準構件的頭部或端部，在習慣 上都會將其製成球面狀，像鉚釘、螺絲釘等， 其即使使用圓弧標註來代替球面標註亦不會遭 人誤解，則標註此類構件時，可省略球面符號。
弧長標註
弧線長度之標註，一般只要在標註值上面加一 個圓弧符號即可。
AutoCAD的標註方法
AutoCAD是以半自動的方式來建立標註，它的 手動部分包括選取要被標柱的物件（或標註原 點），以及指定標註線的位置等；自動部分包 括長度量測及繪延伸線、標註線、箭頭、標註 值等。

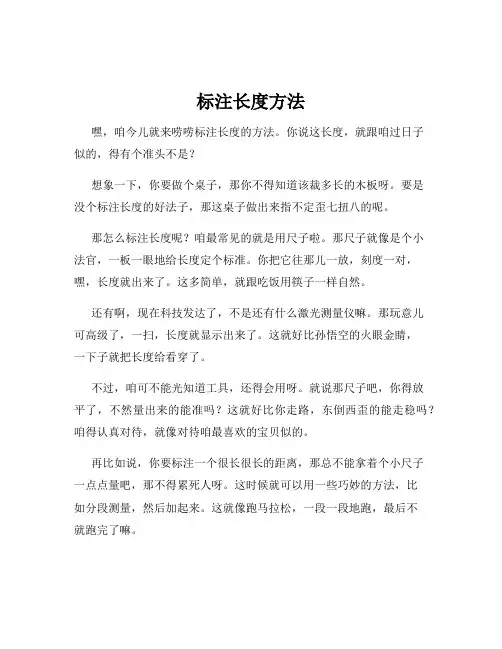

标注长度方法
标注长度方法 嘿，咱今儿就来唠唠标注长度的方法。你说这长度，就跟咱过日子似的，得有个准头不是？
想象一下，你要做个桌子，那你不得知道该裁多长的木板呀。要是没个标注长度的好法子，那这桌子做出来指不定歪七扭八的呢。
那怎么标注长度呢？咱最常见的就是用尺子啦。那尺子就像是个小法官，一板一眼地给长度定个标准。你把它往那儿一放，刻度一对，嘿，长度就出来了。这多简单，就跟吃饭用筷子一样自然。
还有啊，现在科技发达了，不是还有什么激光测量仪嘛。那玩意儿可高级了，一扫，长度就显示出来了。这就好比孙悟空的火眼金睛，一下子就把长度给看穿了。
不过，咱可不能光知道工具，还得会用呀。就说那尺子吧，你得放平了，不然量出来的能准吗？这就好比你走路，东倒西歪的能走稳吗？咱得认真对待，就像对待咱最喜欢的宝贝似的。
再比如说，你要标注一个很长很长的距离，那总不能拿着个小尺子一点点量吧，那不得累死人呀。这时候就可以用一些巧妙的方法，比如分段测量，然后加起来。这就像跑马拉松，一段一段地跑，最后不就跑完了嘛。 标注长度可不能马虎，要是标错了，那后果可不堪设想。你想想，要是盖房子的时候长度标错了，那房子还能稳当吗？这不就跟人走路走歪了一样，容易摔跟头啊。
而且啊，标注长度还得考虑到实际情况呢。比如说你要给一个圆的东西标注周长，那可不能直接用尺子量一圈，那多麻烦呀。这时候就得用公式啦，什么π呀，直径呀，半径呀，都得用上。这就像解一道难题，得动动脑筋呢。
咱平时生活中，标注长度的地方可多了去了。做衣服得量尺寸吧，铺地板得知道面积吧，这些都离不开标注长度。这就好比吃饭离不开筷子，睡觉离不开床一样。
所以说呀，标注长度这事儿看着小，实则大着呢。咱可得好好学，好好用，把这小技巧掌握得牢牢的。这样咱干啥事儿都能顺顺利利的，就像船在海上稳稳地航行一样。你说是不是这个理儿？咱可别小瞧了这标注长度的方法，它可是咱生活中的好帮手呢！
展示设计标注尺寸方法
展示设计标注尺寸方法今天咱们来唠唠展示设计标注尺寸的方法呀。
在展示设计里呢，尺寸标注可重要啦。
咱先说平面布局的尺寸标注哦。
就像画展厅的平面图，你得把每个区域的大小标清楚。
比如说展示区，长多少宽多少得明明白白的。
你可以用简单的数字，直接写在对应的边旁边，像这个展示区长5米，就在长的那条边旁边写上“5m”，可别写得模模糊糊的哦。
而且呀，要是有一些特殊形状的区域，那每个边都要标好。
就像三角形的展示角，三条边的长度都不能落下。
再说说展架之类的立体物件的尺寸标注。
这时候呢，你要从不同的方向去标。
高度肯定是要标的啦，像展架高2米，就在展架旁边画个小箭头指着，然后写上“2m”。
还有宽度和厚度呢，宽度就是展架从左到右有多宽，厚度就是它有多厚啦。
这三个尺寸标清楚了，工人师傅们才能准确地做出你想要的展架。
要是展架上还有一些小部件，像小搁板啥的，那些小部件的尺寸也要单独标出来哦。
比如说小搁板长60厘米，宽30厘米，就在小搁板的图上分别标好。
还有哦，在标注尺寸的时候呢，要注意单位的统一。
你不能一会儿用米，一会儿用厘米，这可会把人搞晕的。
最好呢，在整个设计图的旁边或者开头，注明一下你用的是什么单位。
这样大家一看就清楚啦。
另外呀，对于一些有弧度的东西，标注尺寸就有点小技巧啦。
你可以标半径或者直径。
如果是圆形的展示台，你标了半径是1米，那大家就知道这个展示台的大小啦。
要是标注直径呢，就写清楚是直径哦，可别让人家误解了。
宝子们，展示设计的尺寸标注虽然看起来有点繁琐，但只要你细心，按照这些小方法来做，就能把设计图的尺寸标得清清楚楚，这样在施工或者制作的时候就不会出岔子啦。
好啦，今天就跟你们唠到这儿啦，希望对你们有帮助哦。
。
cad如何连续标注尺寸
cad如何连续标注尺寸
CAD中的标注命令也不止一种，那么大家知道cad如何连续标注尺寸吗?下面是店铺整理的方法，希望能给大家解答。
cad连续标注尺寸的方法：
我们必须先做出一个标注。
先用cad打开需要标注的图形。
在cad菜单栏中选择标注-快速标注，或者直接使用快速标注快捷键DLI。
使用线性标注选择标注的第一点和第二点。
确定标注的第一点和第二点后拉出标注线。
在cad菜单栏中选择标注-连续，cad连续标注快捷键是DCO。
此时连续标注会自动选择之前标注的第二点，在需要标注的其它点依次单击就会做出连续的标注了。
cad连续标注的速度特别快，可以大大提高工作效率。
常用尺寸标注方法
机械设计中尺寸标注类知识1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
CAD看图软件中怎么快速标注尺寸？
CAD看图软件中怎么快速标注尺⼨？
标注是软件中的基础功能之⼀，我们在进⾏CAD图纸绘制的过程中，经常要对CAD图形的尺⼨进⾏标注，那么CAD软件中如何快速标注尺⼨呢？下⾯以浩⾠CAD看图王电脑版为例给⼤家分享⼀些常⽤的技巧吧！
1、线性标注
线性标注适⽤于⽔平或者垂直的线段。
使⽤⽅法：打开浩⾠CAD看图王电脑版，在“编辑模式”下的“览图绘制”菜单栏中点击“线性标注”（以下各标注路径⼀致），根据提⽰在图纸上选择需要标注的线条的两个端点，然后指定尺⼨线的位置即可。
2、对齐标注
对齐标注可以标注斜着的线条。
使⽤⽅法为：打开浩⾠CAD看图王电脑版，点击“对齐标注”，在图纸上选择需要标注的线条的两个端点，然后指定尺⼨线的位置即可。
3、⾓度标注
⾓度标注不仅可以标注两条线段之间的夹⾓，还可以标注圆弧的⾓度。
使⽤⽅法为：打开浩⾠CAD看图王电脑版，点击“⾓度标注”，根据提⽰选择圆、圆弧或者直线（如果是圆或者圆弧只需选择⼀次，如果是直线间的夹⾓，则要选择两条直线），然后指定尺⼨线的位置即可。
4、坐标标注
坐标标注可以标注图纸中任意⼀点的X,Y坐标值。
使⽤⽅法为：打开浩⾠CAD看图王电脑版，点击“坐标标注”，根据系统提⽰在图纸上选择需要标注的点，然后选择坐标值显⽰的位置即可。
5、半径标注
半径标注可以标注圆或者圆弧的半径。
使⽤⽅法为：打开浩⾠CAD看图王电脑版，点击“半径标注”，根据系统提⽰选择圆弧或圆，然后指定尺⼨线的位置即可：
今天的CAD标注尺⼨教程，就给⼩伙伴们介绍到这⾥啦！是不是很简单呢？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 零件上常见结构的尺寸标注
4.1倒角、圆角
为了便于装配和操作安全，零件上常有倒角结构，其倒角的尺寸注法如图4-19所示。当
倒角为45°
时，可与倒角的宽度C连注(图4-19,a、b、c)；当倒角非45°时，倒角的宽度和角度一定要
分开标注
(图4-19,d、e)。
图4-19 倒角的尺寸标注
若图中圆角或倒角的尺寸全部相同或某个尺寸占多数时，可在图样空白处作中的说明，
如“全部圆角
R4”、“全部倒角1.5×45°”或“其余圆角R4”、“其余倒角1.5×45°”等，如图4-20(a)、
(b)所示。
图4-20 倒角、圆角特殊标注
上一页 下一页
4.2 退刀槽
为了加工时易于退刀或装配时保证端面靠紧，所以零件上常有退刀槽等结构。图4-21所
示为退
刀槽的尺寸标注，一般退刀槽可按“槽宽×直径”(图4-21，a)或“槽宽×槽深”(图4-21，
b、c)
的形式标注。而退刀槽轴向定位尺寸一般如图4-22方式标注。
图4-21 退刀槽的尺寸标注
图4-22 退刀槽轴向定位尺寸标注
上一页 下一页
4.3成组几何要素
在同一图形中 ，对于尺寸相同的孔、槽等成组要素，可仅在一个要素上注出其尺寸和数
量，如图
4-23、图4-24所示。
图4-23 成组几何要素(一)
图4-24 成组几何要素(二)
均匀分布的孔或槽等成组要素的尺寸，如图4-24(a)所示的方法标注。当成组要素的定
位和分布情
况在图形中已明确时，可不标注其角度，并省略“均布”两字，如图4-24(b)所示的方法标
注。
在同一图形中具有几种尺寸数值相近而又重复的要素(如孔等)时，可采用标记(如涂色
等)的方法，
如图4-25所示，或采用标注字母的方法类区别，如图4-26所示的标注方法。
图4-25 涂色标注
图4-26 字母标注
上一页 下一页
4.4各种孔(光孔、沉孔、螺孔等)的标注方法
各种孔(光孔、沉孔、螺孔等)可采用旁注的方法标注，如下表所示。
但标注圆锥销孔的尺寸时，应按图4-27的两种形式引出标注，其中φ4和φ3都是所配
的圆锥
销的公称直径。由于圆锥销孔通常是相邻两零件装配在一起后加工的，因此应注写“配作”
字样。
图4-27 圆锥销孔的尺寸注法
上一页 下一页
标注尺寸时，首先了解零件在机器中的作用，其次对零件进行形体分析。在长、
宽、高三个方向
选择尺寸基准；分清主要尺寸和自由尺寸，并应满足加工和测量要求，而恰当选
择标注尺寸的形式。
1.标注尺寸的基本要求
(1)标注尺寸要完整 定形尺寸、定位尺寸和总体尺寸，不能漏注，也不能重复。
(2)标注尺寸要清晰 内、外尺寸分开标注，保证加工、检验时查对方便，同时不
易引起差错。
(3)标注尺寸要合理 符合加工工艺要求，又要保证设计性能要求，合理地选择设
计基准和工艺基准，
才能保证尺寸精度。
零件的尺寸标注除了正确、完整、清晰、合理外，还要符合《机械制图》国家
标准中有关尺寸标注的
规定。
2.标注尺寸的步骤
(1)先了解零件在部件中的作用、工作位置等，然后对该零件进行形体分析；
(2)在长、宽、高三个方向至少选择一个主要尺寸基准；
(3)标注主要尺寸，其次标注自由尺寸，保证定形、定位、总体尺寸注全；
(4)尺寸检查。
3.标注尺寸注意事项
(1)尺寸要注全，但不注多余尺寸，不注重复尺寸，不注计算后可得到的尺寸。
(2)零件的主要尺寸应直接注出，并尽可能从主要设计经济准注起，可以避免积
累误差。
(3)避免注成封闭尺寸，否则对加工造成困难。
(4)按加工顺序标注尺寸，便于加工和测量。
(5)保证设计要求的前提下，标注尺寸要便于测量。
(6)毛坯面的尺寸单独标注，则符合工艺要求。
(7)注意某些小结构尺寸标注，如倒角、退刀槽、各种结构等。
