关于超高效热泵热水器专用压缩机的研究
热泵热水器用R22压缩机的开发
2.1 热泵热水器与空调运行的不同
空调器和热泵热水器均是以卡诺循环作为基础，热泵型空调的室内空气在夏季与压缩机 出口后的换热器（蒸发器）进行热交换、在冬季与压缩机入口前的换热器（冷凝器）进行热 交换；热泵热水器则是利用冷凝器的热量将水加热到要求温度，具体参见图1。
2.2 运行范围的不同
同最大压比点一致，冷凝温度的升高使C点的纵坐标值比C＇点大，压缩机需要更好的 密封性。 4）D、D＇点：最大负荷点（HLP）
HLP出现在环境温度较高的夏季，蒸发温度和冷凝温度均高，主要考核电机最大功率消 耗、电机设计承受最大电流的工作能力，曲轴、活塞等运动部件的抗磨损情况。
夏季室外温度最高达43℃，空调的蒸发器回到室内与较低的室内空气换热，但是热泵热 水器的蒸发器仍在室外与高温空气换热，因此蒸发温度达到25℃，造成D点的纵坐标和横坐 标值均高于D＇点，电机和机芯需要承受更恶劣的考验。 5）E、E＇点：最大质量流量点（HMFP）
机》，中规定了压缩机的测试工况。热泵热水器用压缩机的国标送审稿测试工况和空调用压
缩机测试工况对比情况见表1。
表1 国标规定的测试工况
顺序 1 2 3 4
用途 空调
热泵热水器
工况 名义 标准 夏季 冬季
冷凝温度℃ 蒸发温度℃ 过冷度℃
54.4
7.2
8.3
60
10
10
60
15
10
55
0
10
吸气温度℃ 35 20 25 10
2.3 热泵热水器和空调对压缩机要求的不同
2.3.1 极限点对比 由图2可知热泵热水器的极限点与空调基本不同，具体各点状态和对压缩机的要求如下：
1）A、A＇点：低负荷点（LLP） LLP主要出现在冬季，由于冷凝器和蒸发器中制冷剂的温度都比较低，系统制冷剂质量

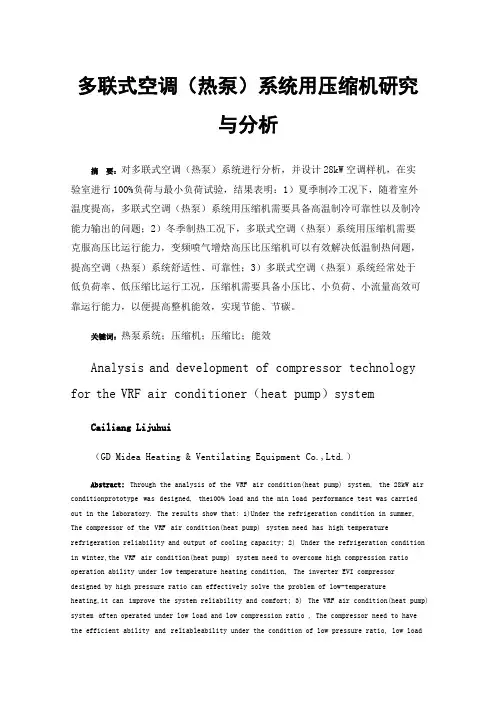

多联式空调（热泵）系统用压缩机研究与分析
多联式空调（热泵）系统用压缩机研究与分析摘要：对多联式空调（热泵）系统进行分析，并设计28kW空调样机，在实验室进行100%负荷与最小负荷试验，结果表明：1）夏季制冷工况下，随着室外温度提高，多联式空调（热泵）系统用压缩机需要具备高温制冷可靠性以及制冷能力输出的问题；2）冬季制热工况下，多联式空调（热泵）系统用压缩机需要克服高压比运行能力，变频喷气增焓高压比压缩机可以有效解决低温制热问题，提高空调（热泵）系统舒适性、可靠性；3）多联式空调（热泵）系统经常处于低负荷率、低压缩比运行工况，压缩机需要具备小压比、小负荷、小流量高效可靠运行能力，以便提高整机能效，实现节能、节碳。
关键词：热泵系统；压缩机；压缩比；能效Analysis and development of compressor technology for the VRF air conditioner（heat pump）system Cailiang Lijuhui（GD Midea Heating & Ventilating Equipment Co.,Ltd.）Abstract:Through the analysis of the VRF air condition(heat pump)system,the 28kW air conditionprototype was designed,the100% load and the min load performance test was carried out in the laboratory. The results show that: 1)Under the refrigeration condition in summer,The compressor of the VRF air condition(heat pump)system need has high temperature refrigeration reliability and output of cooling capacity; 2)Under the refrigeration condition in winter,the VRF air condition(heat pump)system need to overcome high compression ratio operation ability under low temperature heating condition,The inverter EVI compressor designed by high pressure ratio can effectively solve the problem of low-temperatureheating,it can improve the system reliability and comfort; 3)The VRF air condition(heat pump) system often operated under low load and low compression ratio , The compressor need to have the efficient ability and reliableability under the condition of low pressure ratio, low loadand small flow rate,In order to improve the energy efficiency of the whole machine and realize energy saving and carbon saving.Key words:refrigeration system; compressor; compression ratio; energy efficiency1引言随着30碳达峰、60碳中和任务的提出，我国制冷空调领域步入了新的发展阶段，据相关数据统计，我国制冷空调用电量占全社会用电量约15%，在整个空调系统中能耗占比最大的就是压缩机，大约60%-70%，故而实现压缩机节能对实现制冷空调领域双碳目标至关重要。
热泵热水机组研究的论文[共五篇]
![热泵热水机组研究的论文[共五篇]](https://img.taocdn.com/s3/m/e209e3a703d276a20029bd64783e0912a2167c31.png)
热泵热水机组研究的论文[共五篇]第一篇：热泵热水机组研究的论文摘要：复合低温源热泵热水机组是利用空气、太阳辐射能等作为低温热源，制取热水的装置。
介绍了该机组研究的内容、方法及进展，本文分析了所研制的空气源热泵热水机组的结构、特点及其测试结果。
初步研究结果表明：复合低温源热泵热水机组由于其技术上的优势和节能的优点，将成为中小型热水供应系统的有很强竞争力的选择方案之一关键词：复合低温源热泵热水机组市场潜力应用前景0研究背景传统的生活用热水装置通常采用电锅炉、燃油锅炉、燃气锅炉或家用电热水器、燃气热水器及太阳热水器等。
这些装置的热效率低，一次能源消耗量大，不利于环境保护。
太阳热水器初装费用较高，且受气候及安装条件的影响。
热泵能够实现热量由低温向高温的传输，性能系数高。
因此，作为热水制备装置，热泵系统得到了越来越广泛地应用。
热泵是通过做功使热量从低温的介质向高温介质流动的装置。
热泵与制冷机的工作原理和过程是完全相同的，区别只在于应用的目的不同：制冷机的目的是从低温热源除去热量，或称得到冷量，如家用电冰箱、空调器等；通常称的热泵则以得到较高温度的热量为目的。
但如何利用这一技术制取热水，尤其是如何利用空气与太阳辐射作为复合低温源来制取热水，还是一项有待开发和完善的技术。
复合低温源热泵热水机组是利用空气、太阳辐射能等作为低温热源，通过机械做功将这些低温源的热量传输到热水换热器，制取40℃～60℃的热水，其输出功率和输入功率之比（简称COP值）可达到4以上，即制取相同的热水，其耗电量仅是电热水器的1/4。
复合低温源可最大限度的提高热泵的COP值，扩大其使用范围和区间。
复合低温源热泵热水机组可克服电热水锅炉、燃油热水锅炉及电热水器等能效低、污染重的缺陷，效率大大提高。
因此，这一技术节能、环保效益显著，利用再生能源，是能源转换及传输过程中的节能技术及低品位热能利用技术。
热泵的理论基础起源于19世纪关于卡诺循环的论文。

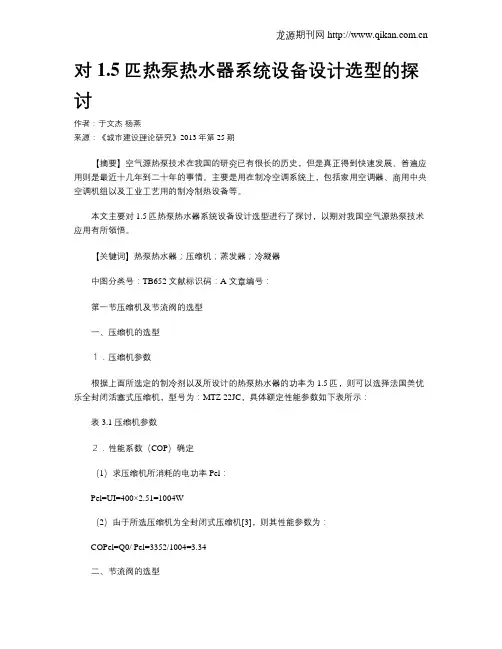

对1.5匹热泵热水器系统设备设计选型的探讨
对1.5匹热泵热水器系统设备设计选型的探讨作者：于文杰杨燕来源：《城市建设理论研究》2013年第25期【摘要】空气源热泵技术在我国的研究已有很长的历史，但是真正得到快速发展、普遍应用则是最近十几年到二十年的事情。
主要是用在制冷空调系统上，包括家用空调器、商用中央空调机组以及工业工艺用的制冷制热设备等。
本文主要对1.5匹热泵热水器系统设备设计选型进行了探讨，以期对我国空气源热泵技术应用有所领悟。
【关键词】热泵热水器；压缩机；蒸发器；冷凝器中图分类号：TB652 文献标识码：A 文章编号：第一节压缩机及节流阀的选型一、压缩机的选型１．压缩机参数根据上面所选定的制冷剂以及所设计的热泵热水器的功率为1.5匹，则可以选择法国美优乐全封闭活塞式压缩机，型号为：MTZ 22JC，具体额定性能参数如下表所示：表3.1压缩机参数２．性能系数（COP）确定（1）求压缩机所消耗的电功率Pel：Pel=UI=400×2.51=1004W（2）由于所选压缩机为全封闭式压缩机[3]，则其性能参数为：COPel=Q0/ Pel=3352/1004=3.34二、节流阀的选型由压缩机中制冷剂的流量大小和压比可以确定所选的节流阀的型号为：生产厂家：上海维嘉液压气动元件有限公司节流阀型号：单行节流阀CS-1004S第二节蒸发器的设计计算一、选定蒸发器的结构参数选用10mm×0.7mm的紫铜管，翅片选用=0.2mm的铝套片，翅片间距为：=2.2mm。
管束按正三角形叉排排列，垂直于流动方向管间距=25mm，沿流动方向管排数=4排，肋片宽度L=44mm，考虑防止风速过高而引起大的气流噪声，可取迎面风速=2.5m/s[2]。
于翅片为平直套片，则考虑套片后的管外径为：=+2=（10+2×0.2）mm=10.4mm二、肋片管各部分传热面积的计算1．管外肋片面积：=0.4149/m2．肋间管外表面积：=0.02969/m3．管外总表面积：=+=（0.4149+0.02969）/m=0.44459/m4．管内表面积：=/m=0.02700/m5．肋化系数：=16.56．当量直径：mm=3.518mm7．最窄流通面积与迎风面积之比：=0.5309三、空气在流经蒸发器时的状态变化1．所需参数如下表所示：表3.2计算过程所需参数表2．表面式空气冷却器设计参数的选择表3.3表面式空气冷却器设计参数的选择3．由给定的进风参数查i-d图1，得=29.2kJ/kg，=6.45g/kg。
热泵热水器用高输出CO_2涡旋式压缩机的开发
3 涡盘盖板部的研究 直 接放出热水方式CO2冷媒热泵热水
器全年代表性的运转条件如表2 所示。在 这里，压力比是排气压 力Pd与吸 气压力Ps 之比。涡盘盖板通过压力 比，具有适当的 设计容积比。在本研究中 ，研究根据全年
