ProAnalyst运动分析软件——动作分析软件
从视频提取运动分析和报告
获取
灵活性
兼容多种文件类型
•任何摄像机均可导入数字视频接口，
支持的格式包括： AVI、 AVI2.0 CIN
、 WMV、 ASF、 MOV、 MPG。
• 静止图像序列的工作。支持的格式
包括 BMP、 JPG、 TIFF。
图像处理工具
•proanalyst 50+图像控件的任何应用和过滤器以纠正或增强您的视频。
结合过滤器来创建自定义的图像处理程序。
现场校准
轻松地在您的视频里设置数值范围、原点和坐标轴系统。
弥补前后(信号,波形等的)失真使用多个平面校准。
垂直角度拍摄使用透视校正视频拍摄。旋转的运动分析软件
大多数运动分析的应用程序是针对特定行业或应
用。proanalyst打破成规提供了一系列的视频处
理和分析工具，无论内容或获取方法，可以适用
于任何视频或图像序列。与外部数据相比之下分
析结果可以立即绘制，审查,并以多种输出格式
输出报告来表示。
无限的应用程序
由美国国家航空航天局的工程师洛克希德马丁和
波音使用，ProAnalyst被证明是最苛刻的分析应
用程序。领先的研究型大学使用proanalyst从细
胞到生物力学级别的生理分析。ProAnalyst的综
合能力还就用于产品开发、测试和生产。伴随着
ProAnalyst，任何数字视频可以产生任何应用程
序的数据资料。ProAnalyst提供运动分析工具,无论
内容或采集方法，可以应用于任何视
频和图像序列。伴随着ProAnalyst,
任何数码摄像机成为测量仪器。
为什么使用运动分析？
研究人员、工程师和技术人员必须依靠
摄像机作为非侵入性的检测设备。在工
业、科学、临床和学术环境,摄像机提
供一种方法来评估运动和从远处看没有
干扰传感器的性能。
当动作捕捉的目标是定量的结当动作捕捉的目标是定量的结果,而仅
仅是图片,运动分析软件是高速度、红
外和科学摄像机的完美补充。视频运动
分析从微观层面到大规模事件，基于任
何动作提供时间、数值数据。
从一种成像设备到一个先进的科学仪器
运动分析软件转变成一个摄像机。使用
ProAnalyst,任何人都可以充分利用今
天的成像技术。计算和分析功能
自动跟踪
ProAnalyst的基本功能是能够从视频序列中获取特性和跟踪这些特性在整个
序列。在实验里ProAnalyst的先进的算法使用户能够跟踪功能而无需使用特
殊的标记，如乒乓球或贴纸。用户选择初始视频帧中的一项功能后，自动跟
踪工具查找并跟踪中所有后续帧，提供实时的数据和测量的功能。
一维特征跟踪
沿着一条线检测和跟踪(如物理特性,边缘)强度变化。
二维特征跟踪
你的实验装置中有跟踪功能而无需使用光学标记。
实时查看距离和角度的标注、位置和速度的测量。
多维数据分析
除了标准的数据和制图外、ProAnalyst提供2维和3维制图,允许用户同时比
较来自不同的数据源视频。数据导入功能，也可以使外部传感器数据和视频
分析数据同步。所有这些结果可以导出到 Excel、DIAdem or MATLAB。
ProAnalyst来把你的项目完成甚至生成幻灯片演示、打印报告、和HTML web
页面。
数据操作
来自外部传感器的视频数据和仪表可以结合运动分析数据。应用 FFTS 和数
据过滤器，包括低通、高通、数值范围、差值和整体。由美国国家航空航天局的
工程师洛克希德马丁和波
音使用，ProAnalyst被证
明是最苛刻的分析应用程
序。
分析
效率
富有启发性的可视化效果
ProAnalyst包括一个视频时间表,显示视频帧和一条沿着时间轴的数据。
此功能提供了一个概述完整的事件，在一个序列中使它容易跳到特定的
时刻。ProAnalyst也有分层显示功能,允许用户覆盖多个视频、注释、图
纸、测量、分析结果甚至更多。
文件和项目管理节省时间
团体和组织多个视频、图像、校准文件和分析结果使用基础界面。
应用于从一个项目到另一个项目组的设置和校准文件。
通过视频资源管理器中的视频文件进行浏览。
在工作区中视图面板中能够轻松定位和文件的种类。
演示文稿和报告
可导出数据，分析结果，注释和视频剪辑到HTML web页面、多张幻灯片
的演示文稿或者直接到打印机上。
使用的免费ProAnalyst浏览器与他人分享ProAnalyst
文件和数据。可选的工具包
ProAnalyst专业的和ProAnalyst 3D专业版本允许
进行进一步的添加工具包模块功能。工具包集合
的跟踪和分析工具,通常针对特定的应用程序。
稳定工具包
从视频中删除不必要的抖动和振动。
颗粒计数、尺寸和流动工具包
在一个流动环境中进行计数片段或部件。对粒子
的大小、 形状、 偏心或轴的方向进行分类。
电路跟踪工具包
跟踪不规则形状(斑点)并计算其大小、面积、周
长、重心甚至更多。
生物细胞跟踪工具包
通过静脉和动脉在微观图像进行追踪细胞运动。
计算细胞接近血管,
流动方向甚至更多。ProAnalyst在实验设置中允许用户使用
跟踪这一特性而无需使用特殊的标记，
如乒乓球。自动跟踪工具可查找并跟踪
每个视频帧中的自然特征。
报告
易于校准
对于3D分析、相对于现场校准是需要计算摄像机的精确位置。在一个复
杂、费时并且在算术上复杂的过程,ProAnalyst的3D场景校准几乎是万无
一失。简单地从每个摄像头采取校准装置，可放置在任何距离或者角度
的场景快照。校准固定装置，从 XCITEX 购买或用户构造的都基于几何
模式，现在校准是3D
分析最容易的部分。ProAnalyst 3D专业版
ProAnalyst 3D专业版本带来了先进的运动分析
ProAnalyst到另一个水平的功能。3-D管理器简化
的过程是从两台摄像机采集的2-D图像中创建3D表
示。简单的拖放3D管理器窗口两个校准图像并让
ProAnalyst自动确定摄像机的位置。然后，添加
分析视频并且允许ProAnalyst来计算在3维空间您
跟踪的对象在哪里。最后，您将数据导出到一个
完全可自定义的3轴图并保存一个新的视频显示从
任何角度的分析的事件。
集成系统
添加Xcitex MiDAS摄像头的控制和视频/数据同步
功能到ProAnalyst组成了一个完整的3-D动作捕捉
和分析包。在MIDAS系统里3D捕获可帮助您设置您
的相机、 获取校正图像和捕捉您的事件。已准备
好进行校准和分析这个视频和数据被传输到
ProAnalyst 3D管理器上。MIDAS和ProAnalyt组合
使3D
运动分析简单而有效。ProAnalyst 3D专业版本创建3D图像并
使用图像记录的两台视频相机来分析3D
运动。在您的数据上从任何角度并获得
新的视角可查看并分析你的事件。3-D
分析
有关详细信息或查找您附近的经销商请访问我们的网站http://www.cinv.c
n西努光学科技有限公司电话：400-6807517邮箱：suhanfu@cinv.cn网址：www.cinv.c
n3D飞行跟踪版
使用两个摄像头和两个飞行追踪器
、测量和改造炮弹和火箭弹长距离
3D运动。包括倾斜,滚动和相对于一
个飞行线的偏离或者枪口。测量多
个对象运动的弹壳和超过100米弹药
分离甚至更远则使用高速摄像机。Trackone版
这个低成本的入门套件允许有一个
自动跟踪功能或能够有32手动跟踪
功能。快速导入到Excel或Matlab进
行进一步分析和制图。3D飞行路径版
使用两个固定的照相机的视图、分
析和改造炮弹和子弹3D运动的准确
短距离,包括倾斜、盘旋,相对位置
和理想飞行线路的偏离。是弹道工
程学和军事区域环境的理想选择。精简版
理想用户想要快速计算的速度和距
离,ProAnalyst精简版利用相同大的
提取和引擎跟踪的专业版。包括精
简X-T绘图、报告生成和图像过滤选
项。自动跟踪多达32个功能和导出
跟踪结果到Excel或者Matlab或者其
他软件。3D专业版
灵活运动分析软件包3D专业版包括
专业版的所有功能,加上新颖且简单
的3D管理器。在3D高精密度和准确
度下分析多个摄像头捕捉到的事件
来改造和显示运动。应用于理想的
生物力学和运动性能分析、产品工
程和碰撞试验分析。专业版
行业标准，ProAnalyst专业版包括
所有最好的分析功能和在1-D和2-D
里引擎自动跟踪对象，数据压缩并
生成报告。是产品工程、 应用科学
、 生物研究和汽车零部件分析的理
想选择。可选的工具箱中添加粒子
跟踪、
图像跟踪和稳像。ProAnalyst可用于很多版本,每一个专门针对特定的行业和应用程序。
学习更多关于每个ProAnalyst版本,请访问www.xcitex.com
。版本
CATIA_DMU运动分析
CATIA_DMU运动分析
CATIA_DMU（数字机械设计合作环境）是达索系统公司开发的一款计算机辅助设计软件，它提供了一系列功能强大的工具，用于进行机械运动分析。在设计过程中，通过对机械运动进行模拟和分析，可以评估和优化设计方案，提高产品的性能和可靠性。
CATIA_DMU运动分析提供了几个关键功能，包括逆向动力学分析、正向动力学分析、动力学优化、虚拟样机等。这些功能使得设计师能够模拟和分析机械在运动过程中的各种力和力矩，以及关节、连杆等部件的运动轨迹和速度。以下是对CATIA_DMU运动分析的详细介绍。
首先，逆向动力学分析是CATIA_DMU运动分析的核心功能之一、它可以通过给定的位移、速度和加速度，计算出机械系统中各个部件所受的力和力矩。对于复杂的机械系统，逆向动力学分析可以帮助设计师确定各个部件的负载情况，以及评估系统的性能和可靠性。通过合理选择部件的材料和尺寸，可以降低系统的应力和降低故障的风险。
其次，正向动力学分析是CATIA_DMU运动分析的另一个重要功能。它可以根据给定的力和力矩，计算出机械系统中各个部件的运动轨迹和速度。正向动力学分析可以帮助设计师预测机械系统在运行过程中的性能，例如加速度、速度和停止时间等。通过优化初始条件和设计参数，可以改进系统的运动性能，并取得更好的控制效果。
此外，动力学优化是CATIA_DMU运动分析的又一个重要功能。它可以根据设计要求和约束条件，通过调整设计参数，优化机械系统的动力学性能。动力学优化可以帮助设计师找到最优的设计方案，以实现最佳的性能和效益。通过不断迭代和优化，可以改善机械系统的稳定性、响应时间和能耗水平等。
最后，虚拟样机是CATIA_DMU运动分析的一个特殊功能。它可以通过模拟和分析机械系统的运动过程，实现在虚拟环境中对系统进行检查和验证。虚拟样机可以帮助设计师发现和解决潜在的问题，避免在实际制造和测试过程中出现错误和故障。通过与其他模块的集成，例如CAD、CAE和CAM，虚拟样机可以提供全面的设计和仿真环境。

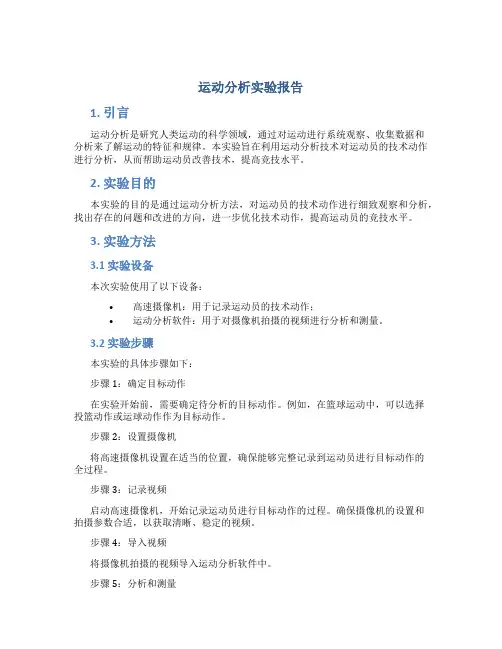

运动分析实验报告
运动分析实验报告
1. 引言
运动分析是研究人类运动的科学领域，通过对运动进行系统观察、收集数据和分析来了解运动的特征和规律。本实验旨在利用运动分析技术对运动员的技术动作进行分析，从而帮助运动员改善技术，提高竞技水平。
2. 实验目的
本实验的目的是通过运动分析方法，对运动员的技术动作进行细致观察和分析，找出存在的问题和改进的方向，进一步优化技术动作，提高运动员的竞技水平。
3. 实验方法
3.1 实验设备
本次实验使用了以下设备：
• 高速摄像机：用于记录运动员的技术动作；
• 运动分析软件：用于对摄像机拍摄的视频进行分析和测量。
3.2 实验步骤
本实验的具体步骤如下：
步骤 1：确定目标动作
在实验开始前，需要确定待分析的目标动作。例如，在篮球运动中，可以选择投篮动作或运球动作作为目标动作。
步骤 2：设置摄像机
将高速摄像机设置在适当的位置，确保能够完整记录到运动员进行目标动作的全过程。
步骤 3：记录视频
启动高速摄像机，开始记录运动员进行目标动作的过程。确保摄像机的设置和拍摄参数合适，以获取清晰、稳定的视频。
步骤 4：导入视频
将摄像机拍摄的视频导入运动分析软件中。
步骤 5：分析和测量 使用运动分析软件对导入的视频进行分析和测量。根据需要，可以使用软件提供的工具对关键点、轨迹、速度等进行测量。
步骤 6：数据处理和分析
对测量得到的数据进行处理和分析。可以比较不同运动员之间的差异，或者与运动员自身的历史数据进行对比，找出存在的问题和改进的方向。
步骤 7：制定改进措施
根据数据分析的结果，制定相应的改进措施。例如，如果发现运动员在目标动作中存在技术动作不准确的问题，可以通过专业教练的指导和训练来改善。
4. 实验结果
通过运动分析实验，我们得到了运动员进行目标动作的视频和相关数据。通过对数据的处理和分析，我们发现了一些问题和改进的方向。
以篮球投篮动作为例，我们发现某位运动员在投篮动作中存在着手臂摆动幅度过大的问题，导致投篮的准确性不高。基于这一发现，我们建议该运动员在训练中加强手臂控制和稳定性的训练，以提高投篮的准确性和稳定性。
Analyst中文操作手册
Analyst 软件基本操作培训教程
第 1 页 共 104 页
Analyst 软件基本操作培训教程
美国应用生物系统中国公司
Analyst 软件基本操作培训教程
第 2 页 共 104 页
关于本教程的说明：
本教程为应用生物系统中国公司在中国使用的客户培训的辅助材料。
本教程仅提供给经过应用生物系统中国公司培训合格的操作人员使用。
本教程内容仅限于Analyst软件基本操作部分。
本教程解释权在美国应用生物系统中国公司。
版本号：A
Analyst 软件基本操作培训教程
第 3 页 共 104 页
目录
I. PPG质量校准
1手动质量校准 1-1 开软件，连机，进入手动调谐状态，调用己有的质量校准方法 1-2 进质量校准溶液，调离子源喷雾针位置 1-3 采集PPG标准品质谱数据 1-4 质量校准数据计算 1-5 手动调整分辨率 1-6 质量校准
2自动质量校准 2-1 自动质量校准的设定 2-2 自动优化结果
II A.针泵进样ESI源MS-MS 方法手动优化
1．确定母离子：Q1 单级质谱实验（Q1全扫描）
2．Product Ion Scan（碎片离子扫描）
3．碎片离子扫描之CE单参数优化
4．Precursor Ion Scan（母离子扫描）
5．Neutral Loss Experiment（中性丢失扫描）
II B. 针泵进样ESI源MRM定量方法手动优化
1．先确定母离子：Q1 单级质谱实验（Q1全扫描）
2．检查信号稳定性
3．确定子离子Product Ion Scan（碎片离子扫描）
4．优化MRM 定量分析质谱参数 4-1 优化Q1参数使灵敏度最高及稳定性良好 4-2 继续优化MRM离子对的CE 与 CXP
III. 针泵进样ESI源MRM定量方法参数自动优化
1．先确定母离子：Q1 单级质谱实验（Q1全扫描）
2． 检查信号稳定性
3．定量参数自动优化
ADAMS 2023动力学分析与仿真从入门到精通
未知驱动探索，专注成就专业
1
ADAMS 2023动力学分析与仿真从入门到精通
简介
ADAMS（Advanced Dynamic Analysis of Mechanical
Systems）是一种用于进行动力学分析和仿真的强大工具。它可以帮助工程师和设计师在产品开发过程中预测和优化机械系统的性能。无论是汽车、飞机还是机械设备，ADAMS都可以用来模拟其在不同工况下的动态行为。
本文档将介绍ADAMS 2023的基本概念和操作指南，从入门到精通，帮助读者快速上手并掌握ADAMS的使用方法。
1. ADAMS简介
1.1 ADAMS的定义
ADAMS是一种基于多体动力学理论的仿真软件，它能够对复杂的机械系统进行动力学分析和仿真，并提供详细的结果和可视化的模拟效果。它主要用于评估系统的运动性能、力学特性和振动响应，是工程师进行设计优化和故障排查的重要工具。 未知驱动探索，专注成就专业
2
1.2 ADAMS的应用领域
ADAMS广泛应用于汽车、航空航天、机械设备等领域，用于模拟和分析复杂机械系统的动态行为。例如，汽车制造商可以使用ADAMS来评估车辆的悬挂系统、转向动力学和车身振动特性；航空航天公司可以使用ADAMS来模拟飞机的飞行动力学和振动响应。
2. ADAMS基本概念
2.1 多体系统
ADAMS将机械系统建模为多个刚体之间的约束系统。每个刚体包含了几何特征、质量和惯性属性。通过在刚体之间添加约束和运动条件，可以建立复杂的多体系统模型。
2.2 约束
约束用于描述刚体之间的相对运动关系。ADAMS提供了各种类型的约束，如平面、关节、铰链等。通过正确定义约束条件，可以模拟系统的运动和力学特性。 未知驱动探索，专注成就专业
3
2.3 运动条件
运动条件用于描述系统的运动。ADAMS提供了多种运动模式，如位移、速度、加速度和力矩等。通过在刚体上施加运动条件，可以模拟系统的各种运动情况。

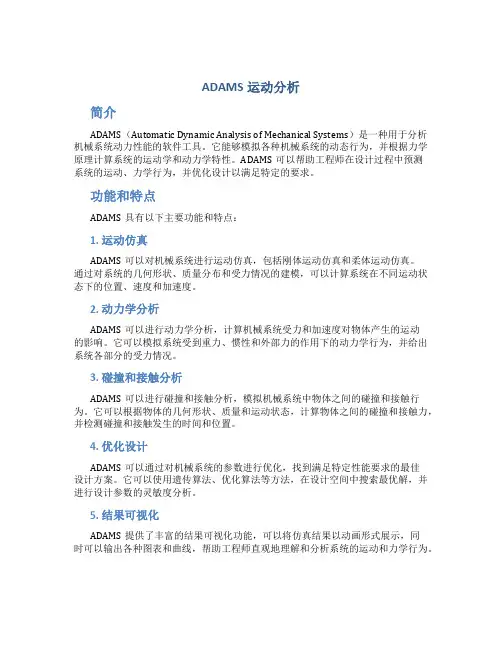

ADAMS运动分析
