最简单的电视八木鱼骨天线的制作方法
最简单的鱼骨天线制作方法
引向天线又叫波导天线，八木天线！俗称鱼骨天线！引向天线是由1个有源半波
振子和多个无源振子组成的定向天线！具有结构简单，馈电方便，容易制作，外
形美观等优点！特点是天线方向性强，增益高！！附图画出了鱼骨天线的示意图
鱼骨天线的有源振子一般采用折合式半波振子，以获得足够的天线输入阻抗！有
源振子与馈线连接！无源振子是若干孤立的金属管！它和馈线，有有源振子无直
接的电联系！
所有的振子都由天线横杆固定在同一个平面上！在有源振子后面的叫反射器振
子，装在前面的是引向器！
为大家介绍1款U段的16单元鱼骨天线（就是1个反射器和14个引向器组组
成的）！
这种天线具有8—12分贝的增益
所有振子都采用13毫米直径的铝管制成
先制作有源振子，按附表中的尺寸弯成中间开口的折合振子！开口距离为15—
20毫米，开口处为馈电接入点，通过300/75的阻抗适配器接75欧姆的馈线！折
合振子宽20
毫米！它的中点为零电位点，可以直接固定在金属的天线横杆上
反射器用4根一样长的铝管制成，4根管水平固定在直径20毫米的竖杆上，竖
杆要垂直安装在横杆的一端！14根引向器水平固定在横杆上！如附图！
V-U 双频八木天线!
V/U 双频八木天线
附图主梁是4分铜水管，但用非金属材料同样可以， 除主振外其他可以直接和主梁相连！
各人根据自身条件，因地制宜取材，可以用铜焊条制作。
两根47cm之间的尺寸，要求不太严格，互不短路便可以！调整主振(47cm)之长度可以控制驻波，经验系46cm至48cm左右，但引线位置对驻波亦有重要关系！此天钱结构是由主振垂直双极47cm+47cm为基楚，後加107cm作反射，31cm作为UHF振子和对主振阻抗匹配之用！此精采设计为东洋作品DO-11。 因为制作容易，成功率高，体积小，特别适合在阳台使用！
(我使用直径20MM的PVC管做主梁，在最前面又增加一级引向器，反向器每边的长度为107／2CM，使用时将二者连接起来，不使用时将其拆除，引向器、主振子、反向器均放入PVC管内，携带十分方便)
经使用，VHF指向45度左右，UHF可调后加的30cm引向棒的位置。效果满意！
测试报告：在沙田用YAESU VX150 通联天水围中继(VR2UTM)
天线..............接收...........启动功率
DO-11..........1粒仔..........无法启动
K19..............3粒............5瓦
K29(最新版本).4粒............2瓦
J POLO.........无料到.........无法启动
2米0.7米八木天线制作
2米四单元和0.7米十二单元天线制作(DIY)
随着“中国无线电运动协会”（简称CRSA）的宣传力度加大,使越来越多的业余无线电爱好者获得了业余电台五级以上《操作证书》和《电台执照》。目前开台使用V/U段设备的朋友还是多数,作本地HAM通信架设一简易的“J”型天线就足够了。如果要想和百公里之外的HAM作QSO，用手持5W功率对讲机那就得制作一架多单元八木定向天线。《无线电》《实用无线电》等杂志也曾介绍过不少八木天线的制作方法,在这里把我使用的两架八木天线制作经过介绍给你，以供你参考。
首先准备两根较结实的长145CM,宽4CM、厚2.5CM的直木条，用作天线横梁 (本人用的是槐树锯的木条，也可以用其它结实的杂树木材、有条件的朋友可以用胶木棒)。25MM角铁、长 40CM 和60CM
各一段（有条件的用；无条件的可以不要，但架设的难度增大且安全性能下降）。Φ8—12MM铜管（铝管或不锈钢管都可以）长8.5M ,胶木板宽40MM ×长90MM×厚5MM 两块（无条件的可以不用）, Φ6MM×长40MM 螺丝四颗（栓和帽、也可以用铆钉铆或铁丝固定）， Φ3MM×长40MM螺丝44颗(栓和帽、也可以用铆钉铆或铁丝固定),NXO—100环形磁环一只 （中国无线电运动协会CQ杂志封底北京天路达电讯器材研究所有售）；在磁环上用 Φ1MM漆包线三股并联穿绕三匝、首尾相接，用于2M振子作阻抗匹配器(巴伦)使用，20CM长50Ω同轴电缆一段（本人用50---5）；用于0.7M振子作阻抗匹配器使用。
下面单介绍2M(145MHZ) 天线制作过程（0.7M制作方法相同）。
按图中所示尺寸截好引向器、振子、反射器的长度，然后用弯管器（维修制冷设备的专用工具）把折合振子弯成如图所示。如找不到弯管器，可以采用在管子内灌上细沙子，一定要灌实，找一棵直径约7CM园木或树干，在上面慢慢弯成U形即可。把60CM长的角铁按图示尺寸做成“L”型（直角形）。折合部用电焊或氧气焊牢。把折合振子开口在木条上的对应处用锯条锯一宽40CM；深5MM槽,放入胶木板（主要是加固振子在木条上不受强风吹动、增加机械强度）。然后用φ3MM钻头在木条上把所有固定点钻上孔，同样在引向器，振子，反射器对应点钻上孔，用螺丝加垫片固定好。在折合振子开口处焊上阻抗匹配器，输出端焊上一只“M”座（固定的天线横梁上，可以不焊“M”座，直接把馈线焊接在匹配器输出端）；用自攻螺丝固定在木条上，接上馈线、串入驻波表、接上2M收发信机，测试驻波比。最好用大一点功率台机（本人调试用的是BG6ACL的TM231车载台）。此时，如果驻波比大于1.5；可以调整馈线在天线架上的位置或阻抗匹配器的匝数，本人用50W功率输出时驻波比为1.2，25W以下功率输出时，驻波比为1（驻波比为1不一定表示天线的增益就是最好）。
常见八木天线的设计
常见八木天线的设计
【摘 要】介绍八木天线的基本设计原理，设计思路，各关键指标的确认。满足初学者对八木天线设计知识的初步需求。
【关键词】八木天线基本特性；原理；设计
1.八木天线的基本特性
八木天线又称为引向天线或波渠天线，由一个有源振子与若干无源振子组成。有源振子与馈线直接相连，引向器和反射器都是无源振子。有源振子被馈电后在空问产生电磁波，通过耦合在无源振子上产生感应电流并发生辐射。改变振子长度与问距时，无源振子上感应电流的幅度和相位也随着变化，适当的调整各振子的长度与间距，就可获得良好的方向图、阻抗等电气指标。若无源振子与有源振子的问距小于λ/4，长度短于有源振子时，方向图指向无源振子一侧，相应的无源振子称为引向器，比有源振子长的无源振子称为反射器。八木天线具有结构简单、馈电方便、制作简便等突出优点，广泛用于米波、分米波波段的通信、雷达、电视及其它无线电设备中。八木天线缺点是调整较难，频段较窄，一般在5%以内。
2.八本天线的设计
根据给定的电气指标：增益、波瓣宽度、副瓣电平、前后辐射比、输入端驻波比以及工作带宽等设计天线时，设计任务是确定振子单元数目N，反射器、引向器、有源振子的尺寸和相对位置等，最后要验证是否满足规定的电气指标。天线的指标在工作频带的低端容易达到，而在高端变化较快，因此设计频率通常选为高于中心频率。天线的各部分对各项指标的影响程度不同，有时某些指标之问存在着矛盾，因此设计过程中要折衷处理。
2.1单元数目N的确定
振子数目N主要根据增益或方向性系数来确定。由于八本天线的效率一般达90%以上，因此增益近似等于方向性系数。八木天线是慢波结构的行波天线，因此它的增益可用行波天线公式计算，即G≈10L/λ。
根据增益要求先确定天线总长L/λ，然后利用引向器和反射器常用的间距确定N，或者由经验数据直接选择N。图1的曲线是从大量的实测数据综合出来的，其中图1是天线增益G与N的关系曲线，由G确定N。
八木三单元调频接收天线制作
八木三单元调频接收天线制作
制作一款灵敏度好的调频室外天线是许多FMDX迷的愿望，自学生时代就喜欢听调频节目，当时调频资源少，可是到了今天俺们这里还是没有调频节目（因离城市较远，最近的距离也有100公里）所以制作室外调频天线是我一直喜欢做的事情，曾经做过一个单折合振子的，效果也不错，但解调立体声不算很好，所以经过近1个月的找材料然后找师傅焊接好，最后自己做的天线架，加信号放大器。
材料是我跑了很多的农机和汽配件找到的是好多年前的油管（铜管，直径在0.8毫米以上的）然后参照FMA9901A调频天线尺寸制作。
这是天线振子接头，用锡焊好，然后用防水胶带缠好，接300殴-75殴转换器。 以下是装在房顶的天线，还算漂亮吧？
这是天线的尺寸。 天线接好后试机，方向性较以前的单个振子强，立体声分离效果很不错。
如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!
如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!
虽然国家宣传的城乡已经基本覆盖网络，同时5G网络也即将面世，但其实在一些比较偏远的山区人们使用的仍然是比较简陋的天线接受电视信号观看，二楼主刚好看到一位牛人自己手工制作天线，下面将详细教程分享给大家！
从网上查到几款比较流行的自制天线，弄好后作了一番对比。这其中不乏夸大的成份，被众多制作者极度推崇的四菱形天线在此次实验中以最差的接收效果被排在最后，而通常以低调示人的八木天线还是以最佳的接收效果名列第一，以下是本人亲自制作与测试后的结果，由于本人没有专业仪器，只能通过电视机收台的数目来评测，故也有相当的参考价值的。目的只有一个，就是让广大DlY的爱好者不再被谎言欺骗，能够真正自己做一付接收效果最佳的天线。
最差的天线一四菱形天线。这是本人通过网上的参数自制的一付带反射网的四菱形天线，实测只能收到直线距离30公里外的永年台和本市沙河台。
易拉罐天线。两只易拉罐相距6cm固定，然后分别连上馈线一端。是最简单的自制天线。但效果却不错，比上面那个四菱天线又多收了邯郸市一个频点和鸡泽县一个频点。效果不错。
五单元对称半波振子天线。具体做法和尺寸网上教程很多，就不细讲了。此天线对称振子我是用直径8毫米的空调用铜管做的，引向器和反射器用的是普通75欧黑色垃圾馈线代替。比上一个易拉罐天线又多收了一个曲周县的频点。此款天线小巧灵珑效果却实也不错。
这是最后做的一款仿兴任成品十一单元天线。振子全部用铜管制成，反射网是用废汽车滤清器上的镀锌网。与兴任十一单元天线对比效果相同，只是振子我换成了对称半波振子。兴任的是折合半波振子，按说折合振子效率是要比对称振子要高的，但这此对比却不相上下，都收到了相对较弱的南和754频点，可能自制的这付天线用料好些的缘故罢。
这个是正在服役的某品牌十一单元天线。
这付天线一直以来是用来接收本地模拟信号用的，今天把它改造了一下。引向器和反射器全部换成了馈线，目的就是想试试铜管与馈线的接收差别。经测试是有差别的，铜管要好得多。
自制FM八木天线及在东莞接收调频广播的情形

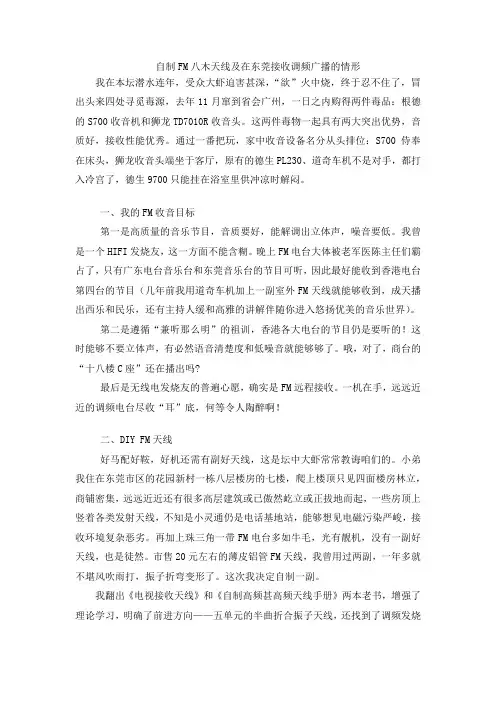

自制FM八木天线及在东莞接收调频广播的情形
我在本坛潜水连年，受众大虾迫害甚深，“欲”火中烧，终于忍不住了，冒出头来四处寻觅毒源，去年11月窜到省会广州，一日之内购得两件毒品：根德的S700收音机和狮龙TD7010R收音头。这两件毒物一起具有两大突出优势，音质好，接收性能优秀。通过一番把玩，家中收音设备名分从头排位：S700侍奉在床头，狮龙收音头端坐于客厅，原有的德生PL230、道奇车机不是对手，都打入冷宫了，德生9700只能挂在浴室里供冲凉时解闷。
一、我的FM收音目标
第一是高质量的音乐节目，音质要好，能解调出立体声，噪音要低。我曾是一个HIFI发烧友，这一方面不能含糊。晚上FM电台大体被老军医陈主任们霸占了，只有广东电台音乐台和东莞音乐台的节目可听，因此最好能收到香港电台第四台的节目（几年前我用道奇车机加上一副室外FM天线就能够收到，成天播出西乐和民乐，还有主持人缓和高雅的讲解伴随你进入悠扬优美的音乐世界）。
第二是遵循“兼听那么明”的祖训，香港各大电台的节目仍是要听的！这时能够不要立体声，有必然语音清楚度和低噪音就能够够了。哦，对了，商台的“十八楼C座”还在播出吗?
最后是无线电发烧友的普遍心愿，确实是FM远程接收。一机在手，远远近近的调频电台尽收“耳”底，何等令人陶醉啊！
二、DIY FM天线
好马配好鞍，好机还需有副好天线，这是坛中大虾常常教诲咱们的。小弟我住在东莞市区的花园新村一栋八层楼房的七楼，爬上楼顶只见四面楼房林立，商铺密集，远远近近还有很多高层建筑或已傲然屹立或正拔地而起，一些房顶上竖着各类发射天线，不知是小灵通仍是电话基地站，能够想见电磁污染严峻，接收环境复杂恶劣。再加上珠三角一带FM电台多如牛毛，光有靓机，没有一副好天线，也是徒然。市售20元左右的薄皮铝管FM天线，我曾用过两副，一年多就不堪风吹雨打，振子折弯变形了。这次我决定自制一副。
我翻出《电视接收天线》和《自制高频甚高频天线手册》两本老书，增强了理论学习，明确了前进方向——五单元的半曲折合振子天线，还找到了调频发烧网站甘铭晓站长的FM天线设计图，使我免去了复杂的计算，在此表示深深的感激。为了配合东莞创建国家卫生城市，用料要奢华高级牢固……:)天线振子选用了12mm的不锈钢管，横梁用不锈钢方管，振子通过电木绝缘板固定在横梁上，天线杆用了1"2口径的4米长镀锌水管，整副天线看上去银光闪闪，十分漂亮。天线的加工和安装都是由我的堂哥负责，他是五金加工专业人士，心灵手又巧，振子加工精度在毫米之内，安装稳固牢靠。我负责接线，利用U形转换器与75欧馈线连接，用不锈钢螺丝螺母将馈线的铜芯线用大力拧死在振子两头，据堂哥称，这是冷压连接法，接触很靠得住。接下来确实是确信天线的方向了。我请堂哥留在楼顶，依照我的接收目标，把天线对准了东南方，也确实是香港方向，然后缓慢转动，每转几度角就停下来，我在家中把收音头调到98.7Mhz的香港电台第四台上，通过室内无线向堂哥报告接生成效。通过几番周折，确信了两个成效较佳的方向，做好了标记。第一个方向香港电台第四台收听成效为可听级，但其他香港电台成效麻麻地，第二个方向那么各台的接生成效比较均衡，但第四台较差。再三衡量，最后选择了第二个方向。
八木天线_图文概要
八木天线，据介绍是日本人宇田所创，八木仅做了介绍。英文叫”Yagi“，也叫寄生天线，引向
天线。一般由一根反射元，一根激励元（发射体）和多根引向元组成。
由于八木天线具有很好的方向性，增益也比较高。用它来测向、远距离通信效果特别好，不仅
被专业通讯电台广泛使用，也受到我们业余无线电通讯爱好者的欢迎。有关它的工作原理和计算公
式可以在不少书刊和网站上找到，在次不再赘述。这里主要介绍我们爱好者如何来自制430八木天
线。
那年，我们有位朋友得到了一副从境外带来的成品五单元430八木天线，凡是见到的人都感到
相见恨晚、爱不释手！于是，一位DIY能力比较强的朋友发挥自己的特长，借去精心仿制了一副。
这样这种八木天线就在我们中间传开来了。
当然，可能有的朋友觉得在今天的条件下DIY的天线比较“土”，完全可以去买成品，没有必
要去DIY。但是，要知道DIY是我们HAM的一个传统，是一个开发自己的智慧、提高心灵手巧水平和
创新能力的过程，真所谓“其乐无穷”，我们有不少HAM都乐此不疲。DIY不仅要求达到效果相仿，
而且，还要求制作简便，充分利用手边可替代的物品，讲求费用低廉。我自制的430八木天线是在
其他朋友的基础上又有自己的发挥，就有价廉物美的效果。
〔图1就是自制的430八木天线〕
【图1】
从左边起1—3根（3根铜梗）为引向元，记作A、B、C；第4根（即环型体）为激励元（发射体），记作D；第5根为反射元，记作E。
具体尺寸：
A=30.2cm B=31cm C=31.8cm D（环型两端中心）=32cm E=34.5cm
各单元之间的间距：
A—B：13.5cm B—C：14.3cm C—D（环型不开口的一边）：8.7cm
FM三单元八木天线制作
1 / 2
转贴] FM三单元八木天线制作
广播爱好…文章
香山小灵通点击数：4612更新时间：2003-11-15FM三单元八木天线制作:
制作材料可选直径为6~8mm的铜、铝或不锈钢管，俺就是选用了最容易取材的不锈钢管制作，整副天线闪闪发亮，很漂亮，永不生锈，接收效果不错。有兴趣的朋友可以试试哟。
天线与馈线的连接，是安装天线时十分重要的问题。若连接不正确，将直接影响接收效果。其连接方式，
取决于天线中有源振子的形状和馈线的种类。一般常用的有下列情况。
一、天线的有源振子为半波折合振子（阻抗３００ω）。
连接馈线采用３００ω扁平馈线时，其连接方式最简单，即将馈线的两根导线分别接在有源振子中间开口处即可，如图１所示。如果采用７５ω同轴电缆作连接馈线，其连接方式需要把半波折合振子３００ω阻抗变换与同轴电缆７５ω匹配。方法是载取１／２波长的同轴电缆制作成ｕ型变换器，如图２所示。
先将１／２λ的同轴电缆中间芯线的两端，接在半波折合振子天线的开口处，其外层屏蔽网相连；主馈线的芯线接天线开口处的任一端，其屏蔽网连接ｕ形变换器的屏蔽网。
二、天线的有源振子为半波振子（阻抗７５ω）
当馈线采用３００ω扁平馈线时，需进行阻抗变换，方法是用１／４波长的扁平馈线两根制成阻抗变换器，接法如图３所示。
当馈线采用７５ω同轴电缆时，就只需要进行平衡－不平衡转换，可采用７５ω同轴线作ｕ形变换器，接法如图４所示。取一根１／２λ的同轴电缆，将两端接于天线开口处并将外层相连好；再在ｕ形变换器１／４λ处截断，其主馈线的芯线接在１／４λ处的同轴线芯线，其外层屏蔽线接在３／４λ处的同轴线芯线。
2 / 2
此外，还可用双孔磁心制作。其制作方法见图５（ａ）、（ｂ）所示。双孔磁心阻抗变换器的突出优点是体积小频带宽，缺点是抗干扰能力与选择性差。
教你制作WIFI天线,八单元铜片八木天线,信号刚刚的！
教你制作WIFI天线,⼋单元铜⽚⼋⽊天线,信号刚刚的！
我相信⼤家都知道WIFI天线⽤来⼲什么的吧！
这段时间，在过电脑学徒，由于师傅给⾮常少的⼯资，说出来⼤家都不相信。所以没钱交⽹费，哎，没办法，在某宝⽹购了⼀张8187L的⽹卡，30块，就开始我的DAO⽹历程了，多少⼼酸泪我就不说了，进⼊主题吧！
某宝进的⼀张2⼿⽹卡，⼀条5⽶USB延长线，⾄今还没坏过！⽹卡不带壳⼦！裸板⼀块！
找来⼀个电脑电源，要的就是它的外壳，因为没铜⽚，只能⽤铁⽚了。铝⽚也⾏。
安装图纸，把尺⼨画上，然后⽤剪⼑出⼒的剪吧！最后敲平。
然后在中间订⼀个⼩孔，⽤剪⼑猛的钻吧！把孔钻到合适的⼤⼩。
最后就是组装了，安装图纸尺⼨，据合适长度的柱⼦，组装吧！！！
⽼实告诉你们，其实中间那根⽊柱⼦是⽤⼀根筷⼦削的。
因为没有那么长的螺丝，只能在家偷偷拿⾛⼀根筷⼦了，呵呵呵！
如果有螺丝的话，⽤螺丝装⽐较好，因为⽐较稳。
这是我以前⽤铁⽪做的，很薄的那种，放在窗外，⽇晒⾬淋，现在该退休了。
效果⾮常满意，满格信号，不然就没机会发这个贴⼦了。
⽤以前那个铁⽪做的，虽然有四格信号，但总是连不上。
后⾯的图⽚我不做解释，懂⾏的⼈⾃然懂！你说是不？
八木天线分配器(八木天线堆叠)
八木天线分配器(双排定向天线制作)
介绍:
..........许多人在成功的制作完定向天线后, 其野心也越来越大, 因为既然一个数组的定向天线已经成功, 何不做做双排的定向天线呢? 没错! 我们就是要本着一颗庞大的野心, 朝着想要达到的目标前进, 这样我们的技术才会提升, 这也是业余无线电玩家的精神.
..........只要你完成了前一个单元的实验144MHZ 九节八木天线, 那你要制作一个双排定向天线, 绝不是一件难事. 只要你有了分配器, 想要做几排定向天线都没问题.
..........b如图所示, 两排定向天线合并, 中间一定要有一个分配器, 而两排定向天线的距离大约是天线本身主杆的80%~90%长, 而且分配器两端75欧姆的同轴电缆线要等长.
注意事项:
..........分配器两端的长度最好是奇数个电子上的四分之一波长, 当你算出物理上的四分之一波长天线长度(也就是第一单元所讲的四分之一波长的算法), 还要用此长度算出电子上的四分之一波长的长度, 来运用在75欧姆同轴电缆线的长度.
..........例如:天线频率144MHZ, 它的四分之一波长为 0.5 公尺(物理上的), 而我使用的75欧姆同轴电缆线规格为 RG-59, 而RG-59的速率因素为 0.66 (75欧姆同轴电缆线规格有很多种,其速率因素也不同, 请参考出厂规格说明), 所以我还要将刚刚算出的 0.5 公尺再乘上 0.66 , 所以求出在电子上的四分之一波长的长度为0.33公尺. 假设我所需要的电缆线从天线的供电点到T型接头的长度为1.98公尺, 这个长度刚好是6个电子的四分之一波长, 是个偶数, 而我们不要偶数倍, 我们要奇数倍, 所以我们把长度加到2.3公尺(这个长度是7个电子的四分之一波长), 让它成为奇数倍, 这样的效率才是最好的.
