常见视音频接口及参数简介
共模噪声。
非平衡类接口
该接口常用于民用的音频设备，其输入/输出端对机架为 热端，接头一般为RCA唱机型接头。不平衡接法的抗噪声能 力较弱，此连接方式一般用于1m左右 的短线连接且噪声较 小的环境，或低阻高输出信号的连接，如功放与扬声器之间。
模拟接口
模拟接口在音频领域中占有很大的比重。 常见的模拟输入、输出接口如：
大/小三芯插头、RCA唱机型(莲花型)插头、XLR卡侬式插头等，
因为这类接口我们平常用得比较多，也较为熟悉.
数字接口
专业的数字音频系统和某些民用系统均有符合某种标准协议的数字 接口，利用它可以将多个通道的数字音频数据在两个设备间传送，而不会
AV复合视频接口
AV复合（ Composite ）视频接口是目前在视听产品中应用得最广泛 的接口，属模拟接口，该接口由黄、白、红3路RCA接头组成，黄色接 头传输视频信号，白色接头传输左声道音频信号，红色接头传输右声 道音频信号。但由于AV接口的传输仍然是一种亮度/色度(Y/C)混合的 视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像， 这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮 度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
日常常用接头转换方法
谢
谢
色差分量接口
色差分量（ Component ）接口采用 YPbPr 和 YCbCr 两种标识，前者 表示逐行扫描色差输出，后者表示隔行扫描色差输出。 这3组信号分别是：亮度以Y标注，以及从三原色信号中的两种——蓝 色和红色——去掉亮度信号后的色彩差异信号，分别标注为Pb和Pr， 或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。
SDI接口
SDI（Serial Digital Interface，串行数字接口）
原理－SDI标准规定了怎样通过视频同轴电缆在产品设备之间传送未经压缩的串行数字视 频数据。在广播和视频产品领域得到了广泛的应用。 清晰度－标准清晰度（SD）和高清晰度（HD） 3G-SDI具有2.97Gbps数据速率， HD-SDI具有1.485 Gbps数据速率， SD-SDI速率为143 Mbps至540 Mbps，常用速率为270 Mbps。 接口－通过75欧姆视频同轴电缆，使用分配放大器和路由器，电缆长度可达300 m。
DVI接口
DVI-I接口－同时兼容模拟和数字信号。兼容模拟并不意味着模拟信号的接 口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一 般采用这种接口的设备都会带有相关的转换接头。
DVI接口
“双通道”和“单通道” 物理区别－18针的DVI属于单通道，24针属于双通道。
技术区别－单通道传输速率只有双通道的一半，为165MHz。
显示区别－单通道的支持的分辨率和双通道的一样，但刷新率只有双通道 的一半左右，会造成显示质量的下降。 单通道只能支持到1920*1080＠60Hz或1600*1200@60Hz，即23寸宽屏 显示器和20寸普通比例显示器的正常显示，再高的话就会造成显示效 果的下降。
DVI接口
长度－超过5米的DVI电缆线可能引起画面质量衰减或者无法预测的视频显 示错误。购买高质量的高清显示器和终端设备就可以避免。 DVI-A端口－传输模拟信号，其功能和D-SUB完全一样。
新标准将带宽和速率都提升了 2 倍以上，达到了 340MHz 的带宽和 10.2Gbps速率。
DVI接口
接口类型：
DVI接口
DVI-D（Digital）和DVI-I（Intergrated） DVI-D接口－只能接收数字信号，接口上只有3排8列共24个针脚，其中右 上角的一个针脚为空。不兼容模拟信号。
HDMI接口
原理－高清晰度多媒体接口（ High Definition Multimedia ）。提供 5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频 信号。 具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”， 自动选择最合适的视频/音频格式。 接口－将传统的视频和音频传送线缆集成到HDMI的传送线缆中。 HDMI在针脚上和DVI兼容，只是采用了不同的封装。 长度－高质量的HDMI线材，即使长达30米，也能保证优质的画质。
S端子（S-Video）
二、S视频端子（S-Video）：
原理－用分离的线路来传输彩色视频信号中的色度和亮度信 号，还原出的图像质量明显要好于复合端子。 清晰度－清晰的表现 VGA分辨率或者480i/480p的画面，适 合用在DVD机、游戏机如PS2/GC/X-BOX上 接口－ S端子采用的是独有的四针插头（mini-DIN）。 长度－抗干扰能力较弱，所以线的长度最好不要超过7米。
产生音质的损失。只要误码能够被完全纠正，那么不论进行多少代数字复制， 都不会影响最后一代的声音质量，从而就可以进行真正的数字域无损复制。
数字接口
音频信号接口
按接线方法可分为：
•平衡类接口 •非平衡类接口
平衡类接口
专业音响和广播设备中大部分都具有平衡的输入/输出电路接口。输入和
输出端一般为XLR卡侬式插座，插座上有三个端子：+、－、地。其+(－)的意义
HDMI接口
目前唯有HDMI 具备了在一条数据线上同时传送影音信号的能力，因 此人们也习惯把 HDMI 称为高清一线通。同时功能跟射频接口相同， 不过由于采用了全数字化的信号传输，不会像射频接口那样出现画质 不佳的情况。可以用适配器将 HDMI 接口转换位 DVI 接口，但是这样 就失去了音频信号。
VGA接口
VGA（Video Graphics Array）－ D-Sub
原理－它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。1996年起， 为在Windows环境下更好实现即插即用（PNP）技术，在接口中加入了DDC 数据分量
接口－ VGA接口共有15针，分成3排，每排5个孔。
长度－线缆长度最好不要超过 10米，而且要注意接头是否安装牢固，否则可能引 起图像中出现虚影。
AV复合视频接口
Composite复合视频端子：
原理－通过单线同时传输色度（各种色彩）和亮度（黑色与白色）信号，通常外观标注为 黄色。 通常称RCA接口或者复合AV接口 接口－只要是RCA插头、用同轴方式传输信号的线材都可传输，不过75Ω阻抗的线材在长 距离传输时更明显。因为能够减少阻抗不匹配和信号反射对于图像的影响，减少重影。 清晰度－最常用，但保真度较低。一般来说只适合用在低清晰度视频信号上，比如352x288 分辨率的VCD机、游戏机PS/SS/N64等。
常见视音频接口及参数简介
杨小侠 2015.02.12
从俊超@南京
2011年06月
课程目标
学习完本课程，您应该能够：
掌握广电系统常见视频接口类型 掌握广电系统常见音频接口类型
常见接口分类
按传输信号可分为： 模拟接口 ·色差分量接口 ·AV接口 ·S端子
·VGA接口
数字接口
·SDI接口
·HDMI接口 ·DVI接口
色差分量接口
Component色差视频端子：
原理－把视频信号分离为3个部分，分别是：亮度（Y），从三原色信 号中的蓝色和红色的色彩差异信号（R-Y,B-Y ）。 接口－用3条分离的信号线传输信号，分别用绿、蓝、红色进行区别。 使用优质的线材和接口，即使用10米长的线缆，也能传输优秀的画面。 清晰度－ Y,Pr,Pb逐行扫描，480p和720p ；Y,Cr,Cb隔行扫描， 480i 传输距离：15米左右
VGA和DVI －区别在1600x1200的高分辨率下，而在19英寸的1280x1024 或宽屏的1440x900的分辨率下，二者基本看不出多大分别 。
热插拔－实现了真正的即插即用和热插拔，免除了在连接过程中需关闭
•模拟接口 •数字接口
[常用,音频接口,介绍]常用音频接口介绍
![[常用,音频接口,介绍]常用音频接口介绍](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/7db452cf5ff7ba0d4a7302768e9951e79b896916.webp)
[常用,音频接口,介绍]常用音频接口介绍常用音频接口介绍常用音频接口介绍概述在广播电视系统节目采编及传送机房的日常技术维护中，会接触到各式各样的音频类接口。
音频接口，是在传输音频信号时使用的接口，它可以是模拟的，也可以是数字的。
不同的音频应用领域，往往会有不同的接口，随着技术的进步，接口的种类也在不断的发展、增多。
如果缺乏对音频接口知识的基本了解，在日常的技术维护中，势必会妨碍对于音频传送，音频测试与测量的理解与应用，本文对常用的音频接口做较详细的介绍。
首先，明确两个概念的涵义及关系：接口（Interface）和连接器（通常也叫做接头，Con nector）。
不同的音频标准都需要定义各自的硬件接口标准，硬件接口定义了电子设备之间连接的物理特性，包括传输的信号频率、强度，以及相应连线的类型、数量，还包括插头、插座的机械结构设计。
连接器是接口在物理上的实现，是实现电路互连的装置。
人们将接头分成两类：“公头”（或“阳头”）和“母头”（或“阴头”），一言以概之，即插头（Male connector、plug）和插座（Female connector、socket）。
在实际应用中，人们经常习惯于将接口（Interface）和接头（Connector）二者不加区分的通用，因此，本文在文字描述上也不做严格的区分。
模拟音频接口1.TRS 接头2.5mm接头在手机类便携轻薄型产品上比较常见，因其接口可以做的很小；3. 5mm接头在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.3mm接头是为了提高接触面以及耐用度而设计的模拟接头，常见于监听等专业音频设备上，例如：节目传输类机房大多用此接头来监听节目质量。
接下来介绍3.5mm和6.3mm两种规格的TRS接头。
2.1.1 (1/8′3.5mm) TRS接头俗称：（小三芯）3.5mm TRS接头又称小三芯或者立体声接头，是目前见到的最主要的声卡接口，除此之外，包括绝大部分MP3播放器，MP4播放器和部分音乐手机的耳机输出接口也使用这种接头。
常用视频音频接口大集合
常用视频音频接口大集合第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（S kype）或打印机等外设等连接到PC。
理论上单个USB host控制器可以连接最多127个设备。
USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。
USB 可以通过连接线为设备提供最高5V，500mA的电力。
USB接口有3种类型：- Type A：一般用于PC- Type B：一般用于USB设备- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
目前，数据传速率为400Mbp s的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。
普通火线设备使用的6针线缆可提供电源，另外还有一种不提供电源的4针线缆。
Firewire-800设备使用的是9针线缆以及接口。
一头6针，一头4针的1394连接线1394扩展卡挡板，提供两个6针接口以及一个较小的4针接口可提供电源的6针接头不提供电源的4针接头，一般用于数码摄像机以及笔记本电脑Cinch RCA（复合视频，音频，HDTV分量）这种接口通过同轴电缆传输多种电信号。
音视频信号设备的连接线材和插头介绍
音视频信号设备的连接线材和插头介绍随着科技的不断发展和人们对高品质音视频体验的追求，音视频设备在我们的生活中扮演着越来越重要的角色。
无论是家庭影院系统、音响设备还是电视、摄像机等，它们都需要连接线和插头来进行信号传输和连接。
本文将介绍音视频信号设备的连接线材和插头，包括它们的种类、功能和适用场景。
音视频信号设备连接线材的种类多种多样，每种连接线材都有其特定的适用场景和功能。
其中最常见的连接线材种类包括HDMI、RCA、光纤和XLR等。
首先，HDMI（High Definition Multimedia Interface）连接线是目前最常见和广泛使用的音视频信号传输线材之一。
它用于将高清音视频信号从一台设备传输到另一台设备，比如将蓝光播放器连接至电视或将电脑连接至投影仪。
HDMI连接线能够传输高质量的音视频信号，支持高清、3D和4K分辨率，同时也能传输音频信号。
它也被广泛用于连接游戏主机、音响系统和电视盒子等设备。
其次，RCA连接线也是常见的音视频连接线之一。
它由三个彩色线材组成，分别是红色（右声道音频）、白色（左声道音频）和黄色（视频信号）。
RCA连接线广泛应用于家庭影院系统、音响设备和电视等设备的连接。
该连接线材适用于传输标准清晰度的音视频信号，不适合传输高清或4K分辨率的信号。
RCA连接线也可以通过适配器和转换器与其他类型的连接线兼容。
另外一种常见的连接线材是光纤线（也称为光电同轴线），用于传输数字音频信号。
光纤线采用纤维光导技术，可以传输高品质的音频信号，具有抗干扰能力强、传输距离远等优点。
它常用于家庭影院系统、音频接收器和音响设备等的连接。
光纤线通常采用标准Toslink插头（方形或圆形），以确保连接的稳定性和兼容性。
此外，XLR连接线也是一种常用的音频信号连接线材，主要应用于专业音频设备，如麦克风、音箱和音频接口等。
XLR连接线由三个引脚组成，分别用于左声道音频信号、右声道音频信号和地线。
「音响常识」电脑和电视机音响接口知识

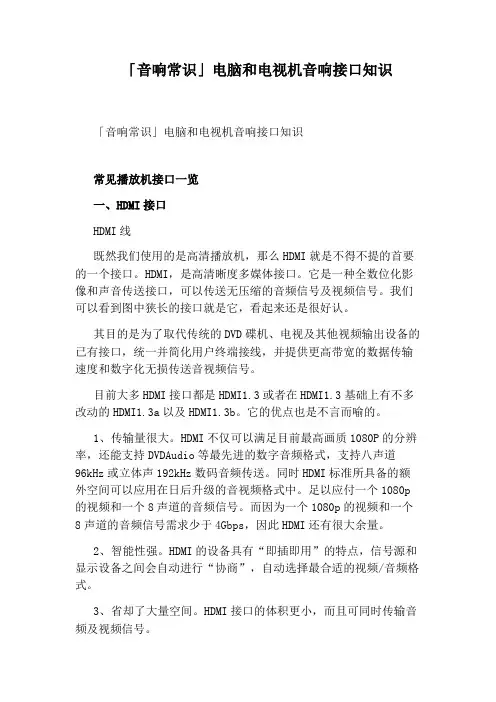

「音响常识」电脑和电视机音响接口知识「音响常识」电脑和电视机音响接口知识常见播放机接口一览一、HDMI接口HDMI线既然我们使用的是高清播放机，那么HDMI就是不得不提的首要的一个接口。
HDMI，是高清晰度多媒体接口。
它是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。
我们可以看到图中狭长的接口就是它，看起来还是很好认。
其目的是为了取代传统的DVD碟机、电视及其他视频输出设备的已有接口，统一并简化用户终端接线，并提供更高带宽的数据传输速度和数字化无损传送音视频信号。
目前大多HDMI接口都是HDMI1.3或者在HDMI1.3基础上有不多改动的HDMI1.3a以及HDMI1.3b。
它的优点也是不言而喻的。
1、传输量很大。
HDMI不仅可以满足目前最高画质1080P的分辨率，还能支持DVDAudio等最先进的数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送。
同时HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。
足以应付一个1080p 的视频和一个8声道的音频信号。
而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。
2、智能性强。
HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。
3、省却了大量空间。
HDMI接口的体积更小，而且可同时传输音频及视频信号。
4、与传统方式相比，传统的DVI的线缆长度不能超过8米，否则将影响画面质量，而HDMI最远可传输15米。
只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。
二、YUV接口与AV复合接口YUV线与AV复合线由于现在每家每户几乎都有电视，而电视更新换代虽然比较快，但是也有许多家庭还留有老式彩电，而有些家庭则已经是比较高端的了，所以你应该先看看自己的电视接口的类型。
AV输出一般现在家庭使用的老式电视机上也是必备的，它是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。
史上最全视频信号音频信号接口汇总,视频、音频工程师必备
信号接口1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和A V与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA 接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
分量视频接口通常采用YPbPr和YCbCr两种标识。
分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720P、1080i等等。
常用音频及视频接口简介
二、常用视频接口介绍
2.7 HDMI接口
HDMI（High－Definition Multimedia Interface）又被称为高 清晰度多媒体接口，HDMI源于DVI接口技术，它们主要是以美 国晶像公司的TMDS信号传输技术为核心，这也就是为何HDMI 接口和DVI接口能够通过转接头相互转换的原因，其在针脚上和 DVI兼容，只是采用了不同的封装。与DVI相比，HDMI可以传 输数字音频信号，并增加了对HDCP的支持，从原理上讲， HDMI完全向下兼容DVI
CopyRight © 重慶工務處
二、常用视频接口介绍
2.5 VGA接口
VGA (Video Graphics Array)接口又称(S-Dub)，这是源于电脑 的输入接口，由于CRT显示器无法直接接受数字信号的输入，所 以显卡只能采取将模拟信号输入显示器的方式来获得画面，而 VGA就是将模拟信号传输到显示器的接口。 VGA接口共有15针，分成三排，每排五个。VGA接口是显卡上 应用最为广泛的接口类型，绝大多数的显卡都带有此种接口
CopyRight © 重慶工務處
名词解释
平衡电路：用于产生相同和相反信号的电路，它将这些信号送入 两个导线；电路的平衡特性越好，信号的散射就越小；它的噪声 抑制特性也越好 (因此它的 EMC性能就越好)。 在平衡电路中电流所产生的磁场会相互抵消而不会对外发出干扰
CopyRight © 重慶工務處
CopyRight © 重慶工務處
二、常用视频接口介绍
2.1 TV输入接口
TV接口又称RF射频输入接口，这是在电视机上最早出现的接口。 TV接口的成像原理是将视频信号(CVBS 复合视频广播信号)和音 频信号(Audio)相混合编码后输出，然后在显示设备内部进行一 系列分离/ 解码的过程输出成像。由于需要较多步骤进行视频、 音视频混合编码，所以会导致信号互相干扰，所以它的画质输 出质量是所有接口中最差的
视音频接口大全
视频接口：1、SDI(数字分量串行接口)2、DV(IEEE1394、火线/FireWire、iLink)3、Composite(AV、RCA、复合、莲花)4、S-Video（Y/C、S端子）5、Component(Y.U.V、Y/R-Y/B-Y、Y Cb Cr、Y Pb Pr）6、TV(RF射频)7、BNC（同轴电缆卡环形接口）8、DVI（Digital Visual Interface接口，即数字视频接口）9、VGA（Video Graphics Array）10、HDMI(High Definition Multimedia Interface，高清晰多媒体接口)11、DisplayPort12、ASI(异步串行接口)13、SPI(同步并行接口)14、SDTI(压缩串行数字接口)15、FDDI(光纤分布式数据接口)SDI(数字分量串行接口):串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。
由于串行数字信号的数据率很高，在传送前必须经过处理。
用扰码的不归零倒置（ＮＲＺＩ）来代替早期的分组编码，其标准为ＳＭＰＴＥ-２５９Ｍ和ＥＢＵ-Ｔｅｃｈ-３２６７，标准包括了含数字音频在内的数字复合和数字分量信号。
在传送前，对原始数据流进行扰频，并变换为ＮＲＺＩ码确保在接收端可靠地恢复原始数据。
这样在概念上可以将数字串行接口理解为一种基带信号调制。
ＳＤＩ接口能通过２７０Ｍｂ/ｓ的串行数字分量信号，对于１６：９格式图像，应能传送３６０Ｍｂ/ｓ的信号。
ＮＲＺＩ码是极性敏感码。
用“１”和“０”表示电平的高和低，如果出现长时间的连续“１”或连续“０”，会影响接收端从数字信号中提取时钟。
因为串行数字信号接口不单独传送时钟信号，接收端需从数字信号流中提取时钟信号，所以要采用以“１”和“０”来表示有无电平变换的ＮＲＺＩ码。
接收ＮＲＺＩ码流时，只要检出电平变换，就可恢复数据，即使全是“１”信号，导致的信号频率也只是原来时钟频率的一半，再经过加扰，连续“１”的机会减少，也就使高频分量进一步减少了。
[常用,音频接口,介绍]常用音频接口介绍
常用音频接口介绍常用音频接口介绍概述在广播电视系统节目采编及传送机房的日常技术维护中，会接触到各式各样的音频类接口。
音频接口，是在传输音频信号时使用的接口，它可以是模拟的，也可以是数字的。
不同的音频应用领域，往往会有不同的接口，随着技术的进步，接口的种类也在不断的发展、增多。
如果缺乏对音频接口知识的基本了解，在日常的技术维护中，势必会妨碍对于音频传送，音频测试与测量的理解与应用，本文对常用的音频接口做较详细的介绍。
首先，明确两个概念的涵义及关系：接口（Interface）和连接器（通常也叫做接头，Con nector）。
不同的音频标准都需要定义各自的硬件接口标准，硬件接口定义了电子设备之间连接的物理特性，包括传输的信号频率、强度，以及相应连线的类型、数量，还包括插头、插座的机械结构设计。
连接器是接口在物理上的实现，是实现电路互连的装置。
人们将接头分成两类：“公头”（或“阳头”）和“母头”（或“阴头”），一言以概之，即插头（Male connector、plug）和插座（Female connector、socket）。
在实际应用中，人们经常习惯于将接口（Interface）和接头（Connector）二者不加区分的通用，因此，本文在文字描述上也不做严格的区分。
模拟音频接口1.TRS 接头2.5mm接头在手机类便携轻薄型产品上比较常见，因其接口可以做的很小；3. 5mm接头在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.3mm接头是为了提高接触面以及耐用度而设计的模拟接头，常见于监听等专业音频设备上，例如：节目传输类机房大多用此接头来监听节目质量。
接下来介绍3.5mm和6.3mm两种规格的TRS接头。
2.1.1 (1/8′3.5mm) TRS接头俗称：（小三芯）3.5mm TRS接头又称小三芯或者立体声接头，是目前见到的最主要的声卡接口，除此之外，包括绝大部分MP3播放器，MP4播放器和部分音乐手机的耳机输出接口也使用这种接头。
视频音频接口汇总
·色差分量接口：是目前各种视频输出接口中较好的一种。
色差分量接口
色差分量线材
YPbPr /YCbCr色差接口3RCA连接线
5RCA线缆
VGA转5RCA线，可用于投影机没有标配VGA/DVI接口（标配HDMI）等场合色差分量（Component）接口采用YPbPr和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。色差分量接口一般利用3根信号线分别传送亮色和两路色差信号。这3组信号分别是：亮度以绿色线缆（Y）Y标注，以及从三原色信号中的两种——蓝色和红色——去掉亮度信号后的色彩差异信号，分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。这三条线如果相互之间插错了，可能会显示不出画面，或者显示出奇怪的色彩来。色差分量接口是模拟接口，支持传送480i/480p/576p/720p/1080i/1080p等格式的视频信号，本身不传输音频信号。
标准视频输入接口（RCA）RCA模拟音频接口：RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。
RCA输入输出是最常见的音视频输入和输出接口，通常都是成对的
常见音视频信号的类型、传输介质、接头和接线标准
常见音视频信号的类型、传输介质、接头和接线标准常见视频信号的类型有：复合视频(Composite-Video)、超级视频(Super-Video)、模拟分量视频(RGBHV Video)、VGA视频(Video Graphics Array)、工作站视频(IBM PowerPC/Sun Color)、数字串行视频(Signal-Digital Interface)等视频格式。
常见音频信号的类型有：非平衡模拟音频(UnBalance Audio)、平衡式模拟音频(Analog Balance Audio)、非平衡数字音频(Digital Unbalance Audio)、平衡式数字音频(Digital Balance Audio)等格式。
常用接头有：BNC接头、莲花(RCA)接头、15针HD型接头、直型(TRS)接头、卡龙(XLR)接头。
下面我们简要介绍一下每种常见音视频信号的传输介质、接头和接线标准1. 复合视频(Composite-Video)•传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：BNC接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)2. 超级视频(Super-Video)•传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：2×BNC接头、1×4针微型接头•接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)•传输介质：3-5根带屏蔽的同轴电缆•传输阻抗：75Ω- 常用接头：3-5×BNC接头•接线标准：红色=红基色(R)信号线，绿色=绿基色(G)信号线，蓝色=蓝基色(B)信号线，黑色=行同步(H)信号线，黄色=场同步(V)信号线，公共地＝屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)•传输介质：11根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)•传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω•常用接头：13W3接头•接线标准：A1脚=红基色，A2脚=绿基色，A3脚=蓝基色，5脚=行同步，9脚=场同步，3脚=自测试，4、10脚=数字地，1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：75Ω•常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线7. 非平衡模拟音频(UnBalance Audio)•传输介质：单根带屏蔽的同轴电缆•传输阻抗：高低阻•常用接头：直型(TRS)接头、莲花(RCA)接头•接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线(下图所示)8. 平衡式模拟音频(Analog Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：600Ω或高低阻•常用接头：直型(TRS)接头、卡龙(XLR)接头•接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡龙：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线(下图所示)9. 非平衡数字音频(Digital Unbalance Audio)•传输介质：单根带屏蔽的同轴电缆或光纤•传输阻抗：75Ω- 常用接头：BNC接头•接线标准：插针=同轴信号线，外壳数字地＝屏蔽网线10. 平衡式数字音频(Digital Balance Audio)•传输介质：带屏蔽的双绞电缆•传输阻抗：110Ω•常用接头：卡龙(XLR)接头11. 其他数字音频格式SDIF-2 SONY Digital Interface 三根同轴电缆，双通道、立体声BNCSDIF-24 SONY Digital Interface 多股绞合电缆，24通道、立体声D25Y1Y2 YAMAHA 八芯绞合电缆8-pin DINAES/EBU 音频工程师协会/欧洲广播联盟带屏蔽的双绞电缆，双通道、立体声XLRTOSLINK TOSHIBA Optical Link 单根光纤，多通道、立体声光纤连接头TEAC DTRS 多股绞合电缆，8通道、立体声D25ADAT ALESIE 一对光纤，8通道、立体声光纤连接头。
