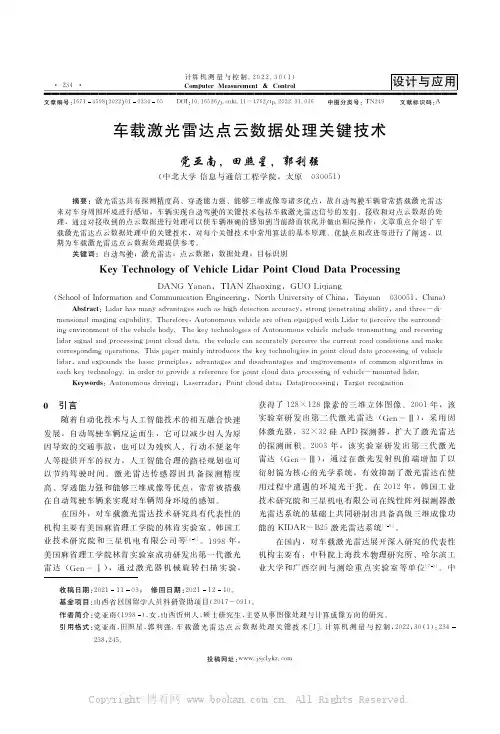

车载激光雷达点云数据处理关键技术

党亚南，田照星，郭利强

（中北大学信息与通信工程学院，太原　０３００５１）

摘要：激光雷达具有探测精度高、穿透能力强、能够三维成像等诸多优点，故自动驾驶车辆常常搭载激光雷达来对车身周围环境进行感知；车辆实现自动驾驶的关键技术包括车载激光雷达信号的发射、接收和对点云数据的处理，通过对接收到的点云数据进行处理可以使车辆准确的感知到当前路面状况并做出相应操作；文章重点介绍了车载激光雷达点云数据处理中的关键技术，对每个关键技术中常用算法的基本原理、优缺点和改进等进行了阐述，以期为车载激光雷达点云数据处理提供参考。关键词：自动驾驶；激光雷达；点云数据；数据处理；目标识别

犓犲狔犜犲犮犺狀狅犾狅犵狔狅犳犞犲犺犻犮犾犲犔犻犱犪狉犘狅犻狀狋犆犾狅狌犱犇犪狋犪犘狉狅犮犲狊狊犻狀犵

ＤＡＮＧＹａｎａｎ，ＴＩＡＮＺｈａｏｘｉｎｇ，ＧＵＯＬｉｑｉａｎｇ（ＳｃｈｏｏｌｏｆＩｎｆｏｒｍａｔｉｏｎａｎｄＣｏｍｍｕｎｉｃａｔｉｏｎＥｎｇｉｎｅｅｒｉｎｇ，ＮｏｒｔｈＵｎｉｖｅｒｓｉｔｙｏｆＣｈｉｎａ，Ｔａｉｙｕａｎ　０３００５１，Ｃｈｉｎａ）

激光雷达测量与点云数据处理技巧

近年来，激光雷达技术在测绘、自动驾驶、机器人等领域有着广泛的应用。激光雷达通过发射激光脉冲并接收反射回来的信号，可以高精度地获取目标物体的空间位置信息，生成点云数据。点云数据是一种将目标物体表面以三维坐标的形式表示的数据，它包含了丰富的几何和纹理信息，因此在诸多应用中被广泛使用。

激光雷达测量过程中，首先需要选择合适的激光雷达仪器，根据实际需求选择合适的测距范围、测量精度和扫描速率等参数。激光雷达常见的测量原理包括飞行时间法、相位差法和干涉法等，不同的原理适用于不同的测量场景。选择合适的测量原理和仪器对于保证测量结果的准确性至关重要。

在进行激光雷达测量时，还需要注意避免遮挡和反射问题。遮挡会导致未能获取到目标物体的完整点云信息，对后续的数据处理和分析造成困扰。反射问题则是指激光脉冲在测量过程中发生了多次反射，导致点云数据中存在明显的噪声。为了解决这些问题，可以采用多个激光雷达同时进行测量，或者通过自适应滤波算法对数据进行处理，提高数据质量。

激光雷达测量得到的点云数据需要进一步处理和分析，以提取出有用的信息。点云数据处理的主要任务包括点云的滤波、配准、分割和拟合等。点云滤波是指去除噪声点和无用点，保留目标物体表面的有效点。常用的滤波算法包括统计滤波、高斯滤波和中值滤波等，根据不同的应用场景选择合适的滤波算法。

点云配准是指将多个点云数据集对齐，使其在同一个坐标系下表示相同的物体。在实际应用中，往往需要从不同的视角和位置获取目标物体的点云数据，通过配准可以将这些数据融合在一起，得到完整的模型。点云配准可以采用特征点匹配、ICP算法或者基于几何特征的方法，对于大规模的点云数据，还可以使用分布式计算来提高处理效率。点云分割是将点云数据中的目标物体分离出来，可以通过聚类方法或者形态学分割算法实现。聚类方法将点云数据分为不同的簇，每个簇代表一个目标物体；形态学分割算法则通过对点云数据进行形态学运算，提取出目标物体的轮廓和边界信息。点云分割在机器人导航、三维重建等领域有着重要的应用价值。

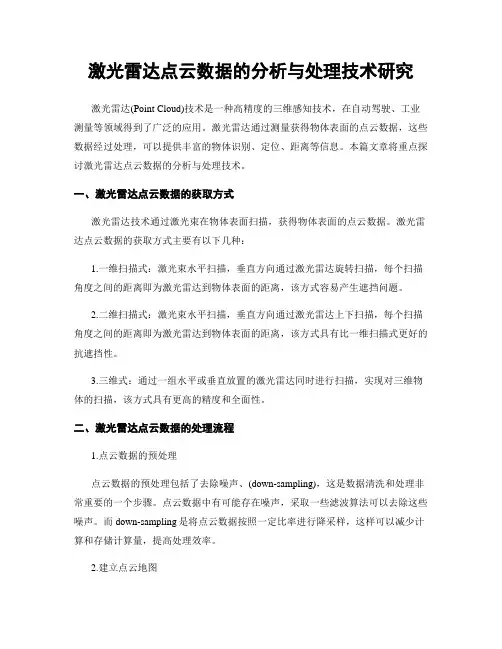

激光雷达点云数据的分析与处理技术研究

激光雷达(Point Cloud)技术是一种高精度的三维感知技术，在自动驾驶、工业测量等领域得到了广泛的应用。激光雷达通过测量获得物体表面的点云数据，这些数据经过处理，可以提供丰富的物体识别、定位、距离等信息。本篇文章将重点探讨激光雷达点云数据的分析与处理技术。

一、激光雷达点云数据的获取方式

激光雷达技术通过激光束在物体表面扫描，获得物体表面的点云数据。激光雷达点云数据的获取方式主要有以下几种：

1.一维扫描式：激光束水平扫描，垂直方向通过激光雷达旋转扫描，每个扫描角度之间的距离即为激光雷达到物体表面的距离，该方式容易产生遮挡问题。

2.二维扫描式：激光束水平扫描，垂直方向通过激光雷达上下扫描，每个扫描角度之间的距离即为激光雷达到物体表面的距离，该方式具有比一维扫描式更好的抗遮挡性。

3.三维式：通过一组水平或垂直放置的激光雷达同时进行扫描，实现对三维物体的扫描，该方式具有更高的精度和全面性。

二、激光雷达点云数据的处理流程

1.点云数据的预处理

点云数据的预处理包括了去除噪声、(down-sampling)，这是数据清洗和处理非常重要的一个步骤。点云数据中有可能存在噪声，采取一些滤波算法可以去除这些噪声。而down-sampling是将点云数据按照一定比率进行降采样，这样可以减少计算和存储计算量，提高处理效率。

2.建立点云地图建立点云地图是指将某一时刻的点云数据处理后的数据进行融合处理，生成点云地图存储起来。点云地图是激光雷达感知技术应用中常见的数据结构，是自动驾驶系统中的核心部分。点云地图可以用于寻找路径规划和障碍物检测。

3.点云配准

点云配准是将多个激光雷达获得的点云数据融合成一个点云地图的关键步骤。点云配准分为静态配准和动态配准，静态配准是指只有静态障碍物的点云配准，而动态配准是指车辆、行人等随着时间移动的动态障碍物配准。静态配准采用特征匹配、基于平面特征的方法等，在保证配准精度的同时可以减少配准计算的时间。

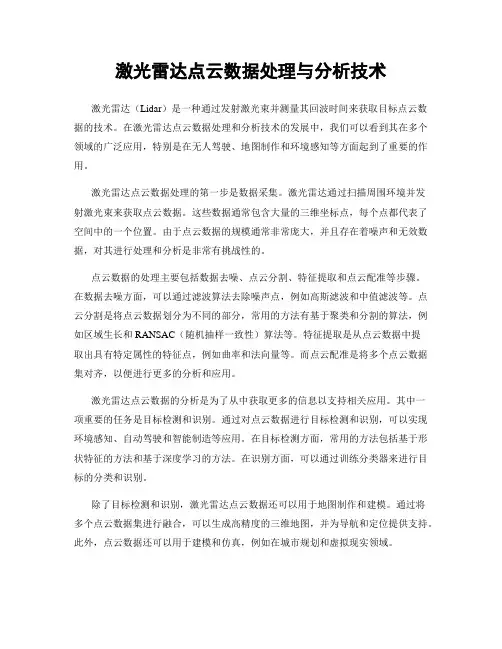

激光雷达点云数据处理与分析技术

激光雷达（Lidar）是一种通过发射激光束并测量其回波时间来获取目标点云数据的技术。在激光雷达点云数据处理和分析技术的发展中，我们可以看到其在多个领域的广泛应用，特别是在无人驾驶、地图制作和环境感知等方面起到了重要的作用。

激光雷达点云数据处理的第一步是数据采集。激光雷达通过扫描周围环境并发射激光束来获取点云数据。这些数据通常包含大量的三维坐标点，每个点都代表了空间中的一个位置。由于点云数据的规模通常非常庞大，并且存在着噪声和无效数据，对其进行处理和分析是非常有挑战性的。

点云数据的处理主要包括数据去噪、点云分割、特征提取和点云配准等步骤。在数据去噪方面，可以通过滤波算法去除噪声点，例如高斯滤波和中值滤波等。点云分割是将点云数据划分为不同的部分，常用的方法有基于聚类和分割的算法，例如区域生长和RANSAC（随机抽样一致性）算法等。特征提取是从点云数据中提取出具有特定属性的特征点，例如曲率和法向量等。而点云配准是将多个点云数据集对齐，以便进行更多的分析和应用。

激光雷达点云数据的分析是为了从中获取更多的信息以支持相关应用。其中一项重要的任务是目标检测和识别。通过对点云数据进行目标检测和识别，可以实现环境感知、自动驾驶和智能制造等应用。在目标检测方面，常用的方法包括基于形状特征的方法和基于深度学习的方法。在识别方面，可以通过训练分类器来进行目标的分类和识别。

除了目标检测和识别，激光雷达点云数据还可以用于地图制作和建模。通过将多个点云数据集进行融合，可以生成高精度的三维地图，并为导航和定位提供支持。此外，点云数据还可以用于建模和仿真，例如在城市规划和虚拟现实领域。总而言之，激光雷达点云数据处理与分析技术在各个领域的应用越来越广泛。随着技术的不断发展和创新，我们可以期待更多的激光雷达点云数据处理和分析技术被应用于实际生活中，为人们的工作和生活带来更多的便利和效益。尽管目前激光雷达点云数据处理和分析技术还面临一些挑战，例如数据量大、处理和分析复杂等，但相信随着技术的进步，这些问题都能够得到解决，我们将会看到更多创新和应用的可能性。

激光雷达点云处理技术的使用方法和数据分析

激光雷达点云处理技术是一种应用广泛的三维数据处理技术，通过激光束扫描和回波信号接收，将目标物体的三维空间信息转换为大量的点云数据。这些点云数据包含了目标物体的位置、形状和密度等信息，在地理信息系统、智能交通和机器人导航等领域有着广泛的应用。

为了有效利用激光雷达点云数据，我们首先需要进行数据处理和滤波。点云数据通常包含了一些噪声和无效点，需要通过滤波算法去除这些干扰因素，得到准确的目标物体信息。其中，最常用的滤波算法包括半径滤波、体素滤波和高斯滤波等。半径滤波通过设置一个半径范围，将位于半径之外的点云数据滤除，保留位于半径范围内的有效数据。体素滤波则将点云数据划分为一个个立方体网格，通过统计每个网格内的点云密度来去除异常点。而高斯滤波则利用卷积操作，对点云数据进行平滑处理。

除了滤波算法外，我们还可以利用激光雷达点云数据进行目标物体的分割和识别。目标物体分割是指将点云数据中属于同一目标物体的点集提取出来，实现目标物体的分离和定位。常用的目标物体分割算法包括基于强度信息的分割、基于聚类的分割和基于区域生长的分割等。基于强度信息的分割利用激光雷达回波信号的强度信息，将点云数据划分为属于目标物体和非目标物体的两部分。而基于聚类的分割则将点云数据划分为多个簇，每个簇代表一个目标物体。基于区域生长的分割则从种子点开始，逐步扩展生长，将与种子点相连通的点归为同一目标物体。

在目标物体分割的基础上，我们还可以通过激光雷达点云数据进行目标物体的识别。目标物体识别是指将分割得到的目标物体与预定义的物体模型进行匹配，确定物体的类别和属性。常用的目标物体识别算法包括基于形状描述子的识别、基于深度学习的识别和基于统计特征的识别等。基于形状描述子的识别通过计算目标物体的形状特征，与预定义的形状模型进行匹配。而基于深度学习的识别则利用深度神经网络模型，对目标物体进行分类和识别。基于统计特征的识别则通过计算目标物体的统计特征，与预定义的统计模型进行匹配。

车载激光点云数据精度的提高方法

科技情报开发与经济　ＳＣＩ—ＴＥＣＨ　ＩＮＦＯＲＭＡＴＩＯＮ　ＤＥＶＥＩＤＰＭＥＮＴ＆ＥＣＯＮＯＭＹ　２０１　１年　第２ｌ卷　第９期　

文章编号：１００５—６０３３（２０１１）０９—０１２３—０３　

车载激光点云数据精度的提　

李峰，余志伟，董前林，杨彩霞　

（中国矿业大学（北京），北京，１０００８３）　高方　法　

摘要：车栽ＬｉＤＡＲ系统是继机载ＬｉＤＡＲ系统后的又一新型测绘方式，在数据采集和　

处理中有着自身独特的方法。以ＳｔｒｅｅｔＭａｐｐｅｒ３６０系统采集的一段厦门环岛路数据为　

例，分析了车载ＬｉＤＡＲ系统的主要误差来源，随后从激光点云的数据采集、ＧＰＳ／ＩＭＵ数　

据后处理、安装误差角检校与地面控制点调整４个方面讲述了改善车载激光点云数据　

精度的方法，最后用地面检查点验证了点云成果数据的精度。　

关键词：车载ＬｉＤＡＲ系统；激光点云；数据精度；ＧＰＳ／ＩＭＵ　

中图分类号：Ｐ２２８．４３　文献标识码：Ａ　

车载ＬｉＤＡＲ（Ｌｉｇｈｔ　Ｄｅｔｅｃｔｉｏｎ　Ａｎｄ　Ｒａｎｇｉｎｇ）系统是装置在车　

辆顶部的集成有激光扫描仪、ＧＰＳ／ＩＭＵ（Ｉｎｅｒｔｉａｌ　Ｍｅａｓｕｒｅｍｅｎｔ　

Ｕｎｉｔ）系统、数码相机和计算机控制系统的一种最新的快速、低成　

本获取三维空间数据的设备，它所采集的激光点云数据为建筑　

物立面、道路交通设施提供了更加详尽的细节特征。本文所采用　

的车载ＬｉＤＡＲ系统为英国３ＤＬＭ公司生产的ＳｔｒｅｅｔＭａｐｐｅｒ３６Ｏ。　

系统采集的激光点云的精度高达１　ｃｍ，从拍摄的数码影像上提　

取的真彩色赋给激光点云可使得设计环境更具有可视化３Ｄ效　

果。然而，由于车辆经常行驶在城市街道上，受到城市高大建筑　

物、街道两旁茂密树术、无线电发射塔等的干扰，车载ＧＰＳ所能　

接收的可视卫星数有时会少于４颗，失锁和周跳时有发生；另　

外，激光测距误差、ＩＭＵ姿态测量误差、系统集成误差等因素都　

会在不同程度上影响生成的激光点云数据的定位精度。针对这　

点云数据获取与精度分析

概述：

点云数据是一种基于三维空间中的离散点集合的数据结构，广泛应用于计算机视觉、三维重建和环境感知等领域。点云数据的获取与精度分析是点云处理中的两个重要环节，对点云数据的质量和可信度有着重要影响。本文将对点云数据的获取方法和精度分析进行详细介绍。

一、点云数据的获取方法：

1.激光测距：激光测距是一种常用的点云数据获取方法，通过激光束的发射和接收，利用激光的反射原理来获取目标物体的三维坐标信息。激光测距的优点是测量范围广、分辨率高，适用于室内和室外环境。常见的激光测距设备包括激光雷达和激光扫描仪。

2.摄像机标定：摄像机标定是一种通过摄像机获取点云数据的方法，通过对摄像机的内外参数进行标定，可以将摄像机拍摄到的二维图像转化为三维坐标。摄像机标定的优点是设备成本低、易于操作，适用于近距离和低精度的应用场景。

3.RGB-D相机：RGB-D相机结合了摄像机和深度传感器的功能，可以同时获取彩色图像和深度数据，从而得到点云数据。RGB-D相机的优点是数据获取速度快、精度高，适用于室内环境和近距离应用。

4. 点云数据集：除了实时采集点云数据，还可以使用已有的点云数据集进行研究和分析。网上公开的点云数据集非常丰富，如KITTI、Stanford等，可以根据自己的需求选择适合的数据集进行研究。

二、点云数据的精度分析：点云数据的精度分析是对点云数据的准确性和可信度进行评估，常见的精度评估方法包括以下几种：

1.重复性测试：通过多次采集同一目标的点云数据，对比不同数据之间的差异，评估系统的重复测量误差。重复性测试可以在不同环境和参数设置下进行，以获得更全面的评估结果。

2.标定测试：通过已知尺寸的标定板或标定球，对点云采集设备进行标定测试，评估系统的测量准确性。标定测试可以校正系统的误差，并提高点云数据的精度。

3.点云配准：点云配准是将多个采集到的点云数据进行匹配和融合，以提高点云数据的稳定性和准确性。通过对配准前后的点云数据进行对比，可以评估点云数据匹配的精度。

车载激光移动建模测量系统点云精度检核与误差来源分析

２０１２年第６期　中州煤炭　总第１９８期　

车载激光移动建模测量系统点云精度检核　

与误差来源分析　

鲁　勇　，王留召　，郭　姣　，赵　坤　（１．首都师范大学，北京　１０００４８；２．中国测绘科学研究院，北京　１０００３９）　

摘要：提高车载激光移动建模测量系统点云精度，需要了解点云精度的误差来源。使用传统方式获取特征点　高精度三维坐标作为点云真值，然后与点云中相应的特征点坐标进行比较得到点云精度，从而结合点云数据　获取原理及过程进行误差来源分析。分析了在２个典型场地进行的精度验证，认为车载激光移动建模测量　系统存在一定的误差，需要对数据执行后处理，才能满足要求，且车辆行驶速度对平面的影响要远远大于对　高程的影响。要想获取更高精度的三维点云信息，需要进行优化和检校。　关键词：车载激光移动建模测量系统；精度检核；误差来源；点云　中图分类号：Ｐ２２８．４３　文献标志码：Ｂ　文章编号：１００３—０５０６（２０１２）０６—００５３—０３　

车载激光移动建模测量系统与传统的测量作业　方式相比，具有以下特点：精度高，可以达到厘米级；　

速度快，车辆可按照０～８０　ｋｍ／ｈ的速度获取数据；　数据产生周期短；自动化程度高，整个数据采集过程　

只需要少量的人工干预；受天气影响小，白天黑夜均　可作业；危险性小，数据采集时作业人员都在车内；　信息量大，不仅可以获取路面、路灯、树木、井盖等三　

维信息，而且还可以获取高度、纹理等信息。因而该　系统受到越来越广泛的关注。　

车载激光移动建模测量系统数据量大，测量密　度高，以点云的形式表现。因此，点云精度直接反映　系统的测量精度。分析点云精度的方法可以参照一　

般测量误差分析方法，依据系统测量原理构建误差　方程，分析得到点云精度的主要影响因子。　

１　系统的定位原理　

车载激光移动建模测量系统由ＧＮＳＳ（Ｇｌｏｂａｌ　

Ｎａｖｉｇａｔｉｏｎ　Ｓａｔｅｌｌｉｔｅ　Ｓｙｓｔｅｍ）提供系统的位置信息、　ＩＭＵ（Ｉｎｅｒｔｉａｌ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｕｎｉｔ）提供系统的姿态和　

移动测量激光点云数据精度评价与快速校正方法

黄志

【期刊名称】《城市勘测》

【年(卷),期】2022()2

【摘要】车载移动测量系统的数据精度是其最主要的评价指标,决定了移动测量应用领域和范围。本文针对车载移动测量系统激光点云数据精度外部影响因素复杂、不可控的特点,设计了一种移动测量激光点云数据精度评价和快速校正方法,利用RTK多基站、高精度、实时差分等特点,使用集成在移动测量系统上的RTK设备,按一秒间隔记录实时差分定位数据,以时间为基准将其与位置姿态数据对齐,实现点云精度的快速评价与校正,并通过实验验证了该方法的有效性。

【总页数】5页(P11-15)

【作者】黄志

【作者单位】重庆数字城市科技有限公司;重庆市移动测量工程技术研究中心

【正文语种】中文

【中图分类】P225.2;P207

【相关文献】

1.车载激光点云数据精度的提高方法2.面向车载激光扫描点云快速分类的点云特征图像生成方法3.基于移动激光扫描点云数据和遥感图像的建筑物三维模型快速建模方法4.无校正点的机载LiDAR农作物点云数据精度评价5.基于小车载移动测量系统的点云数据精度分析因版权原因，仅展示原文概要，查看原文内容请购买

机载激光点云数据中电力线自动提取方法

机载激光点云数据是一种通过激光扫描来获取地物三维坐标信息的技术。在电力线输电线路的检测和维护中，机载激光点云数据可以提供高精度的电力线位置和形状信息，因此自动提取电力线是一项重要的研究任务。本文将介绍几种常用的机载激光点云数据中电力线自动提取方法。

首先，基于形状特征的方法是一种常用的自动提取电力线的方式。通过分析点云数据中电力线的形状特征，可以将电力线从其他地物中区分出来。例如，电力线往往具有较长的直线段和较短的锐角，这些特征可以通过直线拟合和角度检测等算法来提取。

其次，基于高度信息的方法也是一种有效的自动提取电力线的方式。电力线往往位于较高的位置，因此可以通过分析点云数据中的高度信息来提取电力线。例如，可以将点云数据分割成水平层，然后根据每个层中点的高度信息来确定是否为电力线。

此外，基于颜色信息的方法也可以用于自动提取电力线。电力线往往具有特定的颜色，可以通过分析点云数据中的颜色信息来提取电力线。例如，可以通过颜色分类和颜色过滤等算法来筛选出属于电力线的点云数据。

最后，机器学习方法也可以用于自动提取电力线。通过训练机器学习模型，可以将电力线从点云数据中自动提取出来。例如，可以使用支持向量机（SVM）和卷积神经网络（CNN）等算法来学习电力线的特征，并进行分类和提取。

总之，机载激光点云数据中电力线的自动提取是一项具有挑战性的任务。通过综合利用形状特征、高度信息、颜色信息和机器学习等方法，可以实现高效准确地自动提取电力线，在电力线的检测和维护中发挥重要作用。
