呼吸机波形分析基础
我们都知道机械通气时有四个最基本的变量：容量、压力、流量、时间。这四个变量是机械通气的核心。所谓的波形其实就是反映这四个变量之间关系的曲线，包括容量、压力、流量这三个变量的时间曲线以及压力-容量、流量-容量和压力-流量等三个环。其中以压力-时间曲线、流量-时间曲线和压力-容量环最为常用，在基础讲座中我们将着重讲解。
这是几种最常见的流量时间曲线。（本图引自PB840呼吸机的波形说明，绿色表示强制通气的吸气过程，红色表示自主呼吸的吸气过程，黄色表示呼气过程）
横轴代表时间，单位是秒s；纵轴代表流量，单位是升/分L/min。曲线上任意一点的流量都是由流量传感器测得的。呼吸机送气时，气流通过吸气端流量传感器，此时流量曲线位于横轴上方。呼吸机送气停止，如果此时有平台时间，则流量时间曲线的这一段与横轴重合。开始呼气时，送气阀关闭，呼气阀打开，气流通过呼气端流量传感器，此时流量曲线位于横轴下方。呼吸机送气的容量就等于吸气曲线下的面积。
我们先来看一下上图的左半部分。
左边三个图都是强制通气时的流量曲线。
第一个就是最经典，以前也最常用的方波square（矩形波）。方波是定容通气时可选择的流量波形之一。我们知道，定容通气时需要设置的参数有潮气量、呼吸频率、峰流量（或吸气时间或吸呼比）、流量波形、平台时间、氧浓度、PEEP等等。方波的特点就是呼吸机在整个吸气时间内所输送的流量均是恒定的，吸气开始后很快就达到峰值，并保持恒定直到吸气结束才降为0，故形态呈方形（临床实际的情况是由于流量从0上升到最大值多多少少会需要一点时间，因此流量曲线就象是个梯形）。
第二个是递减波（线性）。线性递减波也是定容通气时可选择的流量波形之一。其特点是呼吸机输送的流量在吸气时间刚开始时立即达到峰值， 然后呈线性递减至0（吸气结束）。
方波和线性递减波都是定容通气时的流量曲线，在其他所有参数都相同的情况下，方波的吸气时间短（如果设定了吸气时间，则峰流量较小），但气道峰压高；而线性递减波的吸气时间稍长（如果设定了吸气时间，则峰流量较大），气道峰压较低。在吸气时间相同的情况下，尽管方波峰流量较小而线性递减波的峰流量较大，但气道峰压却还是递减波低。
第三个是指数递减波。这是定压通气时的流量波形。我们知道，定压通气时流量波形都是指数递减。其特点是呼吸机输送的流量在吸气时间刚开始时立即达到峰值， 然后呈指数递减至0（吸气结束）。
在PB840呼吸机上，由于波形有颜色的区别，因此更容易判断通气方式：只要是绿色的，就一定是强制通气的吸气过程，方波和线性递减波是定容强制通气，指数递减波是定压强制通气。当然，无论有没有颜色，方波一定是定容强制通气，这一点是毋庸置疑的。
右边两个图都是自主呼吸方式的流量曲线。
第一个是正弦波，呼吸机送气时流量较缓和地达到峰值，继而较缓和地降至0（比方波稍缓慢而比递减波稍快）。正弦波是典型的自主呼吸（CPAP）的波形。 PB7200呼吸机上可以在定容强制通气时选择此波形，在PB840上已不使用这种波形，目前其他常用的呼吸机上也已不再使用。
第二个是指数递减波，是压力支持的流量曲线。我们从图中可以看出，压力支持作为一种自主呼吸方式，其流量曲线与压力强制通气很相似。所不同的就是压力支持的流量曲线在吸气末并未下降回0，而定压强制通气的流量曲线往往会回0。这是由于强制通气和自主呼吸从吸气向呼气切换的方式不同造成的。强制通气的切换方式就是时间，而自主呼吸的切换方式则首选流量。

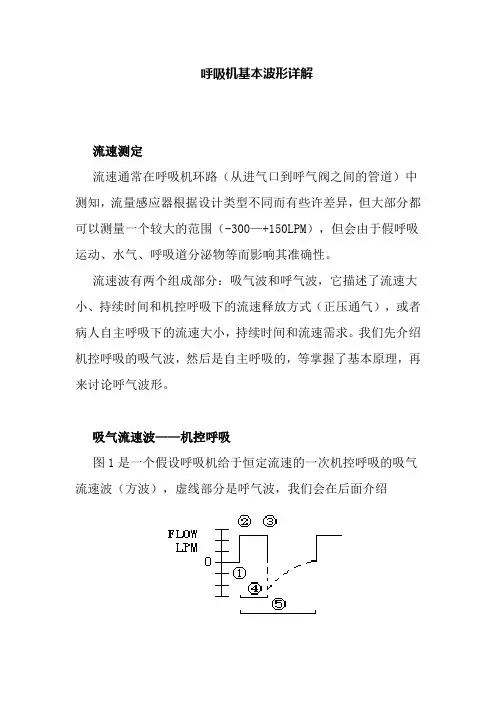

呼吸机基本波形详解
呼吸机基本波形详解
流速测定
流速通常在呼吸机环路（从进气口到呼气阀之间的管道）中测知，流量感应器根据设计类型不同而有些许差异，但大部分都可以测量一个较大的范围（-300—+150LPM），但会由于假呼吸运动、水气、呼吸道分泌物等而影响其准确性。
流速波有两个组成部分：吸气波和呼气波，它描述了流速大小、持续时间和机控呼吸下的流速释放方式（正压通气），或者病人自主呼吸下的流速大小，持续时间和流速需求。我们先介绍机控呼吸的吸气波，然后是自主呼吸的，等掌握了基本原理，再来讨论呼气波形。
吸气流速波——机控呼吸
图1是一个假设呼吸机给于恒定流速的一次机控呼吸的吸气流速波（方波），虚线部分是呼气波，我们会在后面介绍
图1 吸气流速波——机控呼吸
① 呼吸机送气开始 开始吸气取决于以下两点：1)到达了预设的呼吸周期时间，即“时间循环”2）病人吸气努力达到了触发辅助通气的阈值，通常是一个吸气负压或吸气流速增量，即“病人循环”。前者常出现在控制呼吸模式，后者常出现于辅助呼吸模式
② 吸气峰流速 在容控性呼吸机上，预设流速是很有必要的，流速设置也可以设置潮气量和吸气时间来间接得到。假设设置了一个恒定流速的容控性呼吸机（如图一），峰流速就是设置值。当流速不恒定，即流速波形是曲线波，流速在吸气时不同时间点上表现为不同的值。此时中间流速或称平均流速通过下式计算：流速（LPM）=[潮气量（L）/时间（S）]X60
③ 吸气末停止送气 这个转换可能达到了预期的容量送气、流速、压力或吸气时间
④ 吸气流速的持续时间 常与吸气时间相应，容控呼吸机上，吸气时间常取决于预设的潮气量、峰流速和流速释放方式（波型:如递减波），有的也可以直接设置。因此，吸气时间可以长于峰流速持续时间，尤其当应用吸气暂停时。 ⑤ 整个呼吸周期时间（TCT）取决于预设的呼吸次数 TCT=60/Rate
呼吸波形分析入门
呼吸波形分析入门
呼吸波形分析是指对人体呼吸过程中产生的波形进行分析和解读的技术。通过对呼吸波形的分析，可以了解人体的呼吸情况、肺功能以及一些疾病的发生与发展情况，具有重要的临床应用价值。本文将介绍呼吸波形分析的基本原理、常用的呼吸波形参数及其临床意义，以及呼吸波形分析的应用领域。
呼吸波形是人体呼吸过程中产生的一种连续变化的曲线，它反映了呼吸肌肉的收缩与放松、胸腔的扩张与收缩。通过对呼吸波形的分析，可以得到一系列的参数，如呼吸频率（RR）、潮气量（TV）、呼气末正压（PEEP）等，这些参数可以帮助医生了解患者的呼吸情况，判断肺功能是否正常以及是否存在呼吸衰竭。
在呼吸波形分析中，最常用的参数是呼吸频率（RR）。呼吸频率是指每分钟呼吸次数，正常成人的呼吸频率为12-20次/分钟。通过对呼吸频率的分析，可以判断患者的呼吸节律是否规律，是呼吸快还是呼吸慢，这对于判断患者是否存在呼吸障碍是非常重要的。
另一个常用的呼吸波形参数是潮气量（TV）。潮气量是指每次正常呼吸时进出肺部的空气量，正常成人的潮气量为500-800ml。通过对潮气量的分析，可以判断患者肺功能的情况，如患者是否存在过度通气或通气不足的情况，以及判断患者是否存在通气与灌注不匹配等问题。
此外，呼吸波形分析还可以得到呼吸时间、峰值呼气流速（PEF）和呼气末正压（PEEP）等参数。呼吸时间是指从吸气开始到呼气结束的时间，正常成人的呼吸时间约为4-6秒。峰值呼气流速是指呼气过程中的最大流速，反映患者的呼气能力。呼气末正压是指在呼气末时，呼吸机对患者施加的正压情况，用于维持患者的肺泡开放和改善通气效果。
呼吸波形分析的应用领域非常广泛。在重症监护室（ICU）中，呼吸波形分析可以帮助医生监测患者的呼吸状况，及时发现呼吸异常，是重症患者管理中的重要手段。在麻醉领域中，呼吸波形分析可以帮助麻醉医生监测患者的呼吸情况，及时调整麻醉深度和通气参数，确保患者的安全。在呼吸疾病的诊断和治疗中，呼吸波形分析可以帮助医生判断疾病的类型和严重程度，选择合适的治疗方案。
呼吸机波形分析入门
1 波形分析入门
目 录
1. 引言
2. 流速-时间曲线
2.1 吸气流速波形Fig1
2.1.1吸气流速波形的波型(分类)Fig2
2.1.2 AutoFlow(自动控制流速) Fig3
2.2 呼气流速波形Fig 4
2.3 临床应用
2.3.1吸气流速波形的分析--鉴别呼吸类型Fig 5
2.3.2 在定容型通气(VCV)中识别所选择的吸气流速波型Fig 6
2.3.3 判断指令通气在吸气过程中有自主呼吸Fig 7
2.3.4 吸气时间不足的曲线Fig 8
2.3.5 从吸气流速检查有无泄漏Fig 9
2.3.6 根据吸气流速调节呼气灵敏度(Esens)Fig 10
2.4 呼气流速波形的临床意义
2.4.1 初步判断支气管情况和主动或被动呼气Fig 11
2.4.2 判断有无Auto-PEEP存在Fig 12
2.4.3 评估支气管扩剂的疗效Fig 13
3. 压力-时间曲线
3.1 VCV的压力-时间曲线(P-Tcurve)Fig 14
3.1.1平均气道压(mean Paw 或Pmean)Fig 15
3.2 PCV的压力-时间曲线Fig 16
3.2.1 压力上升时间(压力上升斜率或梯度Fig 17
3.3 临床意义
3.3.1 识别呼吸类型
3.3.1a 控制机械通气(CMV)和辅助机械通气的压力-时间曲线Fig 18
3.3.1b 自主呼吸(SPONT/CPAP)和压力支持通气(PSV/ASB)Fig 19
3.3.1c 同步间歇指令通气(SIMV)Fig 20
3.3.1d 双水平正压通气(BIPAP)Fig 21
3.3.1e BIPAP和VCV在压力-时间曲线上差别图Fig 22,23
3.3.1f BIPAP衍生的其他形式BIPAPFig 24-27
3.3.2 评估吸气触发阈是否适当Fig 28
3.3.3 评估吸气时的作功大小Fig 29
呼吸机波形分析入门 2
呼吸机波形分析入门
引言：
呼吸机波形是指通过呼吸机监护系统获得的呼吸机输出的波形图像。波形图像是由时间作为横轴，压力、流量或体积作为纵轴所构成的图像。通过对呼吸机波形进行分析可以了解患者的呼吸状况、通气情况以及呼吸机的设置是否合理等。本文将介绍呼吸机波形的基本分析方法，以帮助初学者快速入门。
一、呼吸机波形的采集和显示
常见的呼吸机波形包括压力波形、流量波形和体积波形。压力波形显示了呼吸机输出的气道压力变化情况，流量波形显示了气体进出肺部的速度变化情况，体积波形显示了肺部的体积变化情况。在呼吸机波形中，一般以吸气期为正，呼气期为负。
二、呼吸机波形的常见特征
1.呼吸频率：通过计算波形上吸气峰值或呼气峰值的数量，可以得到呼吸频率。常用的方法是计算每分钟的呼吸次数。
2.吸气时间和呼气时间：从吸气峰值到呼气峰值的时间间隔为一个完整的吸呼气周期。通过计算吸气时间和呼气时间的长短，可以了解患者的通气情况。
3.吸气峰值压力和呼气峰值压力：波形中的压力峰值反映了肺的通气效果，通常情况下，吸气峰值压力应该较呼气峰值压力高。 4.呼气末正压（PEEP）：波形中的底线或基线表示了呼气末正压。PEEP是在呼气末保持气道压力的一种方式，能保持肺泡的开放性，增加氧合和通气效果。
5. 吸气延迟时间（inspiratory delay）：吸气波形图中延迟时间指的是吸气流量波形开始上升直到达到吸气峰值的时间。延迟时间过长可能表明存在气道阻力或机械问题。
三、呼吸机波形的分析方法
1.波形形状：通过观察波形的形状可以判断患者的通气状态，如是否存在阻塞或排空障碍等。正常的吸气波形应该是上升快、下降缓慢的斜坡状。
2.吸气和呼气峰值压力：通过分析吸气和呼气峰值压力的变化，可以判断患者的通气状态。吸气峰值压力过高可能表明气道阻塞或气道峰压过高，呼气峰值压力过低可能表明肺容积不足。
3.吸气延迟时间：延迟时间过长可能表明存在气管插管位置不当、气道阻力增加或呼吸机设置不当等问题。
(整理)呼吸机基本波形详解.
精品文档
精品文档 呼吸机基本波形详解
流速测定
流速通常在呼吸机环路（从进气口到呼气阀之间的管道）中测知，流量感应器根据设计类型不同而有些许差异，但大部分都可以测量一个较大的范围（-300—+150LPM），但会由于假呼吸运动、水气、呼吸道分泌物等而影响其准确性。
流速波有两个组成部分：吸气波和呼气波，它描述了流速大小、持续时间和机控呼吸下的流速释放方式（正压通气），或者病人自主呼吸下的流速大小，持续时间和流速需求。我们先介绍机控呼吸的吸气波，然后是自主呼吸的，等掌握了基本原理，再来讨论呼气波形。
吸气流速波——机控呼吸
图1是一个假设呼吸机给于恒定流速的一次机控呼吸的吸气流速波（方波），虚线部分是呼气波，我们会在后面介绍
精品文档
精品文档 图1 吸气流速波——机控呼吸
① 呼吸机送气开始 开始吸气取决于以下两点：1)到达了预设的呼吸周期时间，即“时间循环”2）病人吸气努力达到了触发辅助通气的阈值，通常是一个吸气负压或吸气流速增量，即“病人循环”。前者常出现在控制呼吸模式，后者常出现于辅助呼吸模式
② 吸气峰流速 在容控性呼吸机上，预设流速是很有必要的，流速设置也可以设置潮气量和吸气时间来间接得到。假设设置了一个恒定流速的容控性呼吸机（如图一），峰流速就是设置值。当流速不恒定，即流速波形是曲线波，流速在吸气时不同时间点上表现为不同的值。此时中间流速或称平均流速通过下式计算：流速（LPM）=[潮气量（L）/时间（S）]X60
③ 吸气末停止送气 这个转换可能达到了预期的容量送气、流速、压力或吸气时间
④ 吸气流速的持续时间
常与吸气时间相应，容控呼吸机上，吸气时间常取决于预设的潮气量、峰流速和流速释放方式（波型:如精品文档
精品文档 递减波），有的也可以直接设置。因此，吸气时间可以长于峰流速持续时间，尤其当应用吸气暂停时。
呼吸机波形分析入门 3
1 推荐]呼吸机波形分析入门 汪均陶教授著
引 言
近10年来因微理器和有关软件的发展, 现代呼吸机除提供各种有关监测参数外, 同时能提供机械通气时压力、流速和容积的变化曲线以及各种呼吸环. 目的是根据各种不同呼吸波形曲线特征, 来指导调节呼吸机的通气参数, 如通气模式是否合适、人机对抗、气道阻塞、呼吸回路有无漏气、评估机械通气时效果、使用支气管扩张剂的疗效和呼吸机与患者在通气过程中各自所作之功等.
有效的机械通气支持或通气治疗是在通气过程中的压力、流速和容积相互的作用而达到以下目的:
a. 能维持动脉血气/血pH的基本要求(即PaCO2和pH正常, PaO2达到基本期望值如至少 > 50-60 mmHg)
b. 无气压伤、容积伤或肺泡伤.
c. 患者呼吸不同步情况减低到最少,减少镇静剂、肌松弛剂的应用.
d. 患者呼吸肌得到适当的休息和康复.
1．呼吸机工作过程:
上图中，气源部份（Gas Source）是呼吸机的工作驱动力, 通过调节高压空气和氧气流量大小的阀门来供应混合氧气体. 气体流量经流速传感器在毫秒级时间内测定流量, 调整气体流量阀门(Flow Valve)的直径以控制流量。测定在流速曲线的吸气流速面积下的积分,
计算出潮气量. Vt= 流速(升/秒)×Ti(流速恒定).
图中控制器（Control Unit）是呼吸机用于控制吸气阀和呼气阀的切换,它受控于肺呼吸力学改变而引起的呼吸机动作. 2 吸气控制有 :
a. 时间控制: 通过预设的吸气时间使吸气终止, 如PCV的设置Ti或I:E.
b. 压力控制: 上呼吸道达到设置压力时使吸气终止,现巳少用, 如PCV的设置高压报警值.
c. 流速控制: 当吸气流速降至预设的峰流速%以下(即Esens), 吸气终止.
d. 容量控制: 吸气达到预设潮气量时,吸气终止.
呼吸机波形分析入门+彩图
呼吸机波形分析⼊门+彩图
引⾔
近10 年来因微理器和有关软件的发展, 现代呼吸机除提供各种有关监测参数外, 同时能提供机械通⽓时压⼒、流速和容积的变化曲线以及各种呼吸环. ⽬的是根据各种不同呼吸波形曲线特征, 来指导调节呼吸机的通⽓参数, 如通⽓模式是否合适、⼈机对抗、⽓道阻塞、呼吸回路有⽆漏⽓、评估机械通⽓时效果、使⽤⽀⽓管扩张剂的疗效和呼吸机与患者在通⽓过程中各⾃所作之功等.
有效的机械通⽓⽀持或通⽓治疗是在通⽓过程中的压⼒、流速和容积相互的作⽤⽽达到以下⽬的:a. 能维持动脉⾎⽓/⾎pH 的基本要求(即PaCO2 和pH 正常, PaO2 达到基本期望值如⾄少 > 50-60 mmHg)
b. ⽆⽓压伤、容积伤或肺泡伤.
c. 患者呼吸不同步情况减低到最少,减少镇静剂、肌松弛剂的应⽤.
d. 患者呼吸肌得到适当的休息和康复.
1．呼吸机⼯作过程:
上图中，⽓源部份（Gas Source）是呼吸机的⼯作驱动⼒, 通过调节⾼压空⽓和氧⽓流量⼤⼩的阀门来供应混合氧⽓体. ⽓体流量经流速传感器在毫秒级时间内测定流量, 调整⽓体流量阀门(Flow Valve)的直径以控制流量。测定在流速曲线的吸⽓流速⾯积下的积分, 计算出潮⽓量. Vt= 流速(升/秒)×Ti(流速恒定).
图中控制器（Control Unit）是呼吸机⽤于控制吸⽓阀和呼⽓阀的切换,它受控于肺呼吸⼒学改变⽽引起的呼吸机动作.
吸⽓控制有 :a. 时间控制: 通过预设的吸⽓时间使吸⽓终⽌, 如PCV 的设置Ti 或I:E.
b. 压⼒控制: 上呼吸道达到设置压⼒时使吸⽓终⽌,现巳少⽤, 如PCV 的设置
⾼压报警值.c. 流速控制: 当吸⽓流速降⾄预设的峰流速%以下(即 Esens), 吸⽓终⽌.
d. 容量控制: 吸⽓达到预设潮⽓量时,吸⽓终⽌.
呼⽓控制有:a. 时间控制: 通过设置时间长短引起呼⽓终⽌(控制通⽓) 代表呼⽓流速
(吸⽓阀关闭, 呼⽓阀打开以便呼出⽓体), 呼⽓流速的波形均为同⼀形
基础呼吸机波形分析SIMV模式丁广湘
基础呼吸机波形分析SIMV模式丁广湘
基础呼吸机是一种常见的治疗呼吸系统疾病的医疗设备。它可以通过提供氧气和辅助呼吸运动来帮助患者呼吸。SIMV（Synchronized
Intermittent Mandatory Ventilation）模式是基础呼吸机的一种模式，它可以根据患者的需求提供机械通气，并与患者的自主呼吸同步。
在SIMV模式下，患者可以自主呼吸，同时基础呼吸机会以设定的频率进行有节奏的机械通气。在呼气相，患者的自主呼吸努力会降低气道压力，触发呼吸机的呼气相。在吸气相，患者的自主呼吸努力会升高气道压力，但仅当自主呼吸努力与呼吸机预设的吸气相同时，呼吸机才会给予机械通气的支持。
对于SIMV模式的基础呼吸机波形分析，我们主要关注以下几个方面：
1. 支持水平（Support Level）：支持水平指的是呼吸机对自主呼吸的支持程度。当设定的支持水平较高时，呼吸机会提供较大的压力支持，以保持气道通畅。在波形上，我们可以通过观察呼吸机给予的压力水平来评估支持水平的调整。
2. 吸气时间（Inspiratory Time）：吸气时间是指患者吸气相的持续时间。通过调整吸气时间的长短，我们可以调节机械通气的频率和时间比例，以适应患者的需求。
3. 吸气压力（Inspiratory Pressure）：吸气压力是指基础呼吸机在吸气相给予患者的气道压力水平。通过监测吸气压力，我们可以评估呼吸机对患者的支持力度是否合适。 4. 吸气流速（Inspiratory Flow Rate）：吸气流速是指患者在吸气相时的气道流速。通过观察吸气流速的变化，我们可以评估患者的吸气努力和呼吸系统的阻力情况。
5. 呼气相（Expiratory Phase）：在SIMV模式下，呼气相是患者自主呼吸的阶段。我们可以观察呼气相的持续时间和呼气末正压水平，以评估患者的自主呼气能力和呼气末阻力。
除了以上几个方面，还有其他一些波形特征也值得关注，如患者的自主呼吸频率和幅度、呼吸机的触发敏感度、呼气末正压水平等。
、呼吸机波形--(1)
、呼吸机波形--(1)
呼吸机波形是指在呼吸机治疗时，显示在呼吸机的显示屏上的呼吸波形图像。呼吸机波形的形态和变化能够反映病人的呼吸情况，对临床医生进行肺机械通气治疗监测至关重要。以下是呼吸机波形的相关内容。
一、呼气末正压波形
呼气末正压（PEEP）是指在呼气结束时，气道压力保持正值，为肺泡提供持续的正压，有效维持肺泡的开放性，并防止肺塌陷。呼气末正压波形是指呼吸机在PEEP状态下所显示的波形图像。呼气末正压波形为一个平滑的水平基线，波形的跳动越小，说明呼吸机的雾化效果越好，PEEP的设置越合适。
二、呼吸机压力波形
呼吸机压力波形是指呼吸机将气体注入病人气道内时的压力波形，包括吸气压力波形和呼气压力波形。呼吸机压力波形的高度和宽度也反映了肺的通气情况。低的呼吸机压力表示肺容量不足，高的值表示肺活量过大。优秀的肺机械通气治疗需要医生对呼吸机压力波形的变化有敏锐的感知和正确的处理。
三、呼吸机流量波形
呼吸机流量波形是指呼吸机向病人提供气体时的气体流速图像，流速的变化应该与时间成正比例关系。流量波形的陡峭表示气体流速大，缓慢表示气体流速小。如果气体流速变化太小，可能会导致患者呼吸时间不足，通气量不足。
四、呼吸机容积波形
呼吸机容积波形是指呼吸机向病人提供气体时的每次吸入气体的容积。患者通气次数高，但吸气时间短，可以增加容积。呼吸机容积波形的峰值应该在一定范围内，否则会对病人造成一定的损害。
五、呼吸机频率波形
呼吸机频率波形是指呼吸机向病人提供气体时，病人每分钟通气的次数。呼吸机频率波形的变化和呼吸机容积波形同步显示，这种显示方式能够更好地反映患者的通气情况。
以上是呼吸机波形的相关内容，呼吸机波形是临床医生进行肺机械通气治疗监测时的重要依据，同时对于肺机械通气治疗过程的安全和有效起到了重要作用。
