(整理)QC油管堵塞器的研制
-------------
-------------
油管堵塞器的研制
小组名称：作业科QC小组
发布人： 李 宝
单位名称：采油四厂作业科
小组名称：作业科QC小组
课题类型：现 场 型
推荐日期：二0一二年十二月十日
-------------
-------------
目 录
一、 小组简介……………………………………2
二、 选择课题……………………………………2
三、 设定目标……………………………………4
四、 提出方案并选定最佳方案…………………4
五、 制定对策……………………………………4
六、 实施对策……………………………………5
七、 效果确认……………………………………5
八、 巩固措施……………………………………7
九、 总结及下步打算……………………………7
-------------
-------------
油管堵塞器的研制
一、小组简介
小组名称 作业科QC小组 成立时间 2011年12月
课题类型 创新型 注册编号 采四
活动次数 20次 出勤率 100％
活动时间 2012年1月－12月 QC教育学时 72小时
成 员 简 介
姓 名 文化程度 职 称 组内分工
黄 强 研究生 副总师 方案策划
李士铭 成本 工程师 全面实施
李天聪 大学 工程师 设 计
李 宝 大学 工程师 资料收集整理
陈中良 中专 工程师 方案实施
李海生 中专 工程师 效果统计
二、选择课题
（一）问题的提出： -------------
------------- 2010年，采油四厂落实集团公司、油田分公司安全工作会议精神，组建了不压井作业队伍，不压井设备只能解决套管封堵的问题，而解决不了油管堵塞的问题。
（二）调查分析：
1、油管内壁是光滑，堵塞器没有办法固定在油管内，只要有压力堵塞器就会被推动上移，不能实现堵塞的功能。
2、油管内通径一致，堵塞器投入油管内之后，由于没有支撑点就落到了井底，不能实现堵塞的功能。
3、堵塞器在油管内没有锁定功能，受油套压差的影响已发生位移，存在安全隐患。
结论：油管内没有支撑点和锁紧装置，造成堵塞器不能实现堵塞的功能。
（三）确定课题
为实现堵塞器对油管的封堵功能，小组成员采取头脑风暴法对问题进行了激烈的讨论，经整理汇总成3种可供选择的课题，分别是：
1、堵塞器上携带卡瓦起支撑作用。
2、在油管内下入变径工具支撑堵塞器。
3、研制卡瓦支撑式油管堵塞器。
课题分析、评估及选定表
序号 课题 分析 风险评估 得分 结论 可实施性 经济性 安全性
1 堵塞器上携带卡瓦起支撑作用 能够起到堵塞作用，但○ ○ ○ 6
不选 -------------
------------- 抗滑脱能力差，井内压差大时堵塞器存在有上行的作能性，解决不了堵塞器下行的问题。
2 在油管内下入变径工具支撑堵塞器
能够起到堵塞和防止堵塞器下行的作用，但是压力大时卡瓦抗滑脱能力差，安全系数低。
◎ ◎ ○
8
不选
3
研制卡瓦支撑式油管堵塞器。
小组成员有机械设计能力，有一定的专业技术知识和实践经验，有经费，能够设计出安全和封堵性能可靠的堵塞器。
◎ ○
☆
10
选定
☆ 代表5分。◎3分。○2分。
本小组确定此次活动的课题为：研制固定式油管堵塞器。
三、设定课题目标
研制一种外有工作筒，内有堵芯的堵塞器。目标是可投、可捞，方便操作，密封性能好，安全可靠。
四、提出方案并选定最佳方案 -------------
------------- （一）提出设计方案
本小组提出了三种设计方案，分别是投入式油管堵塞器、固定式油管堵塞器、输送式油管堵塞器。
（二）对策方案的提出及可行性分析
可行性分析：
上图清晰地显示分组的内部结构和各自的优缺点。综合安全性、经济性、实用性和可操作性最终确定，研制固定式油管堵塞器。
五、制定对策表
根据选定的最佳方案，我们制定以下对策
序号 对策 目标 措施 地点 时间 责任人
1 设计 1.绘制图纸，尺寸标注齐全。
2.确定外工作筒直径、内径、长度、密封段、扣型。 1.采用软件绘制图纸。
2、先绘制分体零件图，再绘制结构办公室 一周 李天聪
堵
塞
器 投入式
输送式
固定式 从油管内投入自由下落。靠上顶力用钢丝从油管内输送。支撑点不固内外工作筒随油管下入。支撑点固-------------
------------- 3.确定内工作筒的直径，密封段，坐封方式、支撑方式、解封方式、投捞方式。
4.承受压力，抗拉强度。 图。
2 选料 选取42铬锰钢级的原材料。 检验钢材出厂合格证、钢级和生产厂家。 供应处 一天 黄强
3 加工 1.选择有资质的机械加工厂。
2.先加工外工作筒。
3.再加工内工作筒。
4.要求光洁度高，间隙配合不能过盈。 1.按照图纸标定的尺寸精密加工。
2.加工一件验收一件。
3.验收合格后深加工防腐处理。 新宇 一周 陈中良
4 组合 1.根据设计图纸组装。
2.各部件紧固牢固、支撑件灵活、密封件严谨。 装配一件检验一件；完成一件，合格一件。 加工车间 一天 李天聪
5 实验 选择井号，下井试验，确保封得住，卡得牢、取得出。水泥泵车和打捞车配合。 1.按照设计组合将堵塞器下入井内，水泥车配合检验耐压强度和密封性。2.打捞车配合打捞出内堵塞器。
3.从油管内投入内堵塞器，检验投堵效果。 文133-25井 24小时 李士铭
六、对策实施
对策实施一：设计（详见附图1.2.3）
对策实施二：选料。
根据我厂油气水井井况特点以及对各类钢级就行比较，优选取42铬锰钢级作为加工工具的原材料。
对策实施三：加工， -------------
------------- 选择有资质的机械加工厂。按照图纸标定的尺寸精密加工并且加工一件验收一件。验收合格后深加工防腐处理。
对策实施四：组合 。
根据设计图纸组装。
对策实施五：试验。
根据现场情况，选取一些措施井进行堵塞试验。每试验一口井都进行总结分析。验收试验效果。
七、确认效果
2011年-2012年先后进行了10口井的试验。
现场应用统计表
序号 井号 措施 施工日期 效果
1 文269-9 换封 2012.1.27 封堵油管成功 -------------
------------- 2 文72-428 转注 2012.2.29 封堵油管成功
3 文新135 打塞 2012.2.28 封堵油管成功
4 文138-48 转注 2012.3.16 封堵油管成功
5 文33-50 换封 2012.3.27 封堵油管成功
6 文79-38 钻塞 2012.4.3 封堵油管成功
7 新文33-251 挤堵 2012.4.4 封堵油管成功
8 文269-20 钻塞 2012.5.6 封堵油管成功
9 新文33-246 打塞 2012.9.5 封堵油管成功
10 文88-30 解堵 2012.9.13 封堵油管成功
八、巩固措施
1、活动后将QC成果申报国家专利。
2、在井下作业过程中全面推广使用固定式油管堵塞器，做到“安全第一、预防为主”。
3、把研制油管堵塞器的设计图纸整理存档。
九、总结回顾和下步打算
1、通过开展活动，小组成员的QC知识、解决问题的能力、创新意识、质量意识和团队精神都得到了提升，综合素质明显提高。
综合素质评分表
序号 项目 活动前分值 活动后分值
1 QC知识 70 95 -------------
------------- 2 解决问题的能力 65 98
3 创新意识 85 90
4 质量意识 80 95
5 团队精神 95 96
2、研制成功，创造性的解决了不压井作业过程中油管堵塞的问题，收到了预期效果，全面提高了油管堵塞成功率。本小组下一步活动的课题是“防喷抽油泵的研制”。
-------------
-------------
-------------
------------- 附图1：
-------------
------------- 附图2：
汽车制动油管制造工艺及装备技术探讨
汽车制动油管制造工艺及装备技术探讨
发布时间：2023-07-05T01:39:30.338Z 来源：《科技潮》2023年9期 作者： 唐红飞
[导读] 汽车制动系统是汽车安全的重要组成部分，而制动油管作为制动系统的重要连接部件，其制造工艺和装备技术的优劣直接影响到制动系统的安全性和可靠性。
南京利德东方橡塑科技有限公司
摘要：汽车制动油管是汽车制动系统中重要的零部件之一，它连接了制动器和主缸，起到传递制动液体和保持制动系统稳定性的作用。随着汽车行业的发展，制动油管的制造工艺和装备技术也不断进步和改进。基于此，本文首先探讨了汽车制动软管现状和汽车制动油
管制造工艺及关键控制特性，随后研究了汽车制动油管工艺装备改造和研制工作过程，以期提供有关汽车制动油管制造的参考。
关键词：汽车制动油管；制造工艺；装备技术；成型模具；液压机；射流清洗机
引言：
汽车制动系统是汽车安全的重要组成部分，而制动油管作为制动系统的重要连接部件，其制造工艺和装备技术的优劣直接影响到制动系统的安全性和可靠性。本文将探讨汽车制动油管的制造工艺和装备技术，以期为相关行业提供一些参考和借鉴。
一、汽车制动油管概论
汽车制动油管是指连接制动器和主缸的管道，用于传递制动液体以实现制动功能。制动油管通常由金属材料制成，如铜、铝、钢等。随着汽车技术的不断进步和发展，制动油管在车辆制动系统中发挥着越来越重要的作用。制动油管的主要功能是传递制动液体。制动液体
在制动油管中的压力变化将直接影响到制动器的刹车性能和稳定性。因此，制动油管必须具备高强度、耐腐蚀、耐高温和耐压等特性。此
外，制动油管还要具备良好的塑性变形和尺寸精度，以确保管道的质量和性能。传统的制动油管制造工艺主要采用冷拔工艺，即通过金属
材料的拉拔和压缩来实现管道的成型。这种工艺简单易行，但成本较高，并且存在材料利用率低、内部缺陷和变形等问题。现代的制动油
管制造工艺主要采用数控冷弯工艺，通过对金属管材进行冷弯和成型来实现管道的制造。这种工艺具有高度的自动化和精度控制能力，能

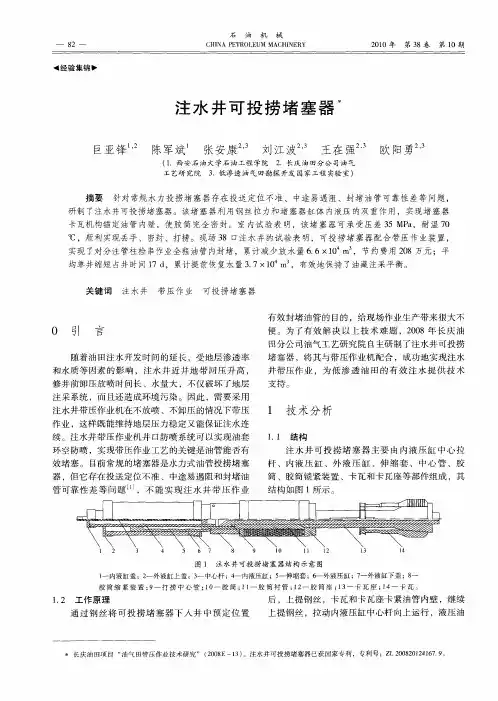

注水井可投捞堵塞器
