金刚石线切割机

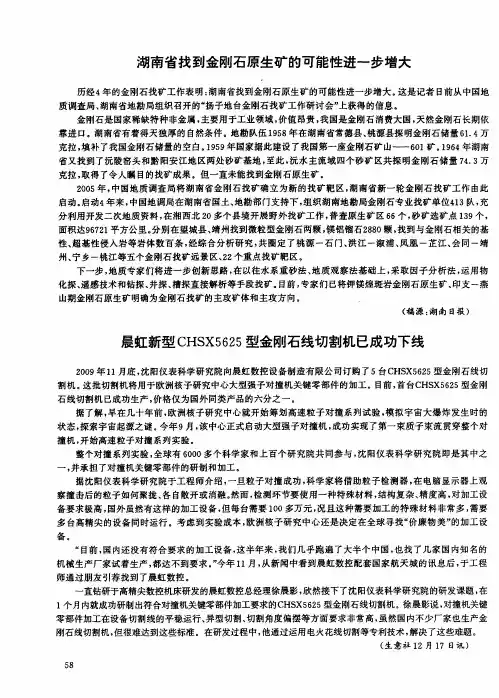

晨虹新型CHSX5625型金刚石线切割机已成功下线
直钻研于高精尖数控机床研发的晨虹数控总经理徐晨影， 欣然接下了沈阳仪表科学研究院的研发课题， 在
１ 月 内就成功研 制 出符合 对撞机关键零 部件加工要求 的Ｃ Ｘ５２ 个 ＨＳ ６５型金刚石 线切割机 。 晨影说 ， 徐 对撞机关键 零 部件加工 在设备 切割 线的平 稳运 行 、 型切割 、 异 切割 角度偏 摆等方 面 要求非 常高 ， 然国 内不 少 厂家也 生产金 虽
刚石 线切割机 ， 很难达到 这些 标准 。在研发过 程中 ， 但 他通过 运用 电火 花线切 割等专利技术 ， 解决 了这些难题 。
（ 意社 １ 生 ２月 １ 日讯 ） ７
５ ８
湖南省找到金刚石原生矿 的可能性进一步增大
历经 ４年 的金 刚石 找矿 工作 表 明 ： 南省找 到金刚 石 原生矿 的可能性 进 一步增 大 。 湖 这是 记者 日前 从 中国地
质调查局、 湖南省地勘局组织 召开的“ 扬子地台金刚石找矿工作研讨会” 上获得的信息。 金 刚石是 国家 稀缺特 种 非金 属 ， 主要用 于工业 领域 ， 值 昂贵 ， 国是金 刚石 消费大 国 ， 然 金刚 石长期 依 价 我 天 靠进口。 湖南省有着得天独厚 的自然条件。地勘队伍 １５ 年在湖南省常德县、 ９８ 桃源县探明金刚石储量 ６． 万 １４ 克拉， 填补了我国金刚石储量的空白。 ９ ９ １５ 年国家据此建设了我国第一座金刚石矿山——６ １ 。 ９４ ０ 矿 １６ 年湖南
备。
“ 目前 ， 内还 没 有符合 要 求 的加 工设 备 ， 半年 来 ， 们几 乎跑 遍 了大 半个 中国 ， 国 这 我 也找 了几 家 国 内知名 的 机械 生产 厂家试 着 生产 ， 达 不到要 求 。今年 ｌ 月 ， 都 ” １ 从新 闻 中看到 晨 虹数 控配套 国家航 天城 的讯 息后 ， 于工 程 师通 过朋友 引荐 找到 了晨 虹 数控 。
用STX-1203金刚石线切割机切割锗单晶
用STX-1203金刚石线切割机切割锗单晶实验材料：Φ290×155mm锗单晶，锗单晶硬度较低，材料较脆图1实验目的：使用金刚石线切割机将锗单晶按纵向切取一个切割207×157×17mm的长方体，观察切割面边缘崩边情况，并观察切割面的平面度情况。
实验设备：STX-1203金刚石线切割机、MTI-3040加热平台实验所用的设备的特点：STX-1203金刚石线切割机：STX-1203全自动金刚石线切割机适用于切割不同硬度的材料，如陶瓷、晶体、玻璃、金属、岩石、热电材料、红外光学材料、复合材料以及生物医学材料等。
该自动连续性切割机切割精度在±10μm的范围内，主要用于切割尺寸在12"以下的材料，可以满足绝大多数材料的切割。
设备采用单根线循环往复的运动模式，可使用的线的长度≤150m，不但使用寿命长，而且大大提高了切割效率。
张紧轮采用气动张紧的模式，来保护切割线不会因张紧力过大而断裂。
工作台可进行360˚旋转调整，当搭配摇摆机构或旋转摇摆机构时可以切割硬度较大或表面要求较高的大试样。
MTI-3040加热平台：MTI-3040加热平台采用铝材质整体铸造，结构简单操作方便，升温速度快，控温精准，温度可调，使用后散热速度快。
该加热平台主要适用不受加热影响的材料，尤为适用于对温度敏感材料（如晶体、半导体、陶瓷、金属等材料）的加热。
也可用于实验室做化学分析、物理测定、热处理时进行物品的烘焙、干燥以及其它温度试验加热。
实验耗材：石蜡棒、树脂陶瓷切割衬垫、金刚石线图4实验所用耗材图实验过程：试样固定：首先将试样和树脂陶瓷切割衬垫一同放到MTI-3040加热平台进行加热，待树脂陶瓷切割衬垫的温度达到石蜡融化温度（80-120℃）后将石蜡涂在树脂陶瓷切割衬垫将要与样品相连接的位置，样品的放置顺序如图5（1）所示，最上面是样品，中间是石蜡层，最下面是树脂陶瓷切割衬垫；然后将试样放置到切割衬垫上涂石蜡的位置，固定在树脂陶瓷切割衬垫上的试样的示意图如图5（1）所示；最后将二者一同从加热平台上挪下进行冷却，待二者冷却后一同放置到切割机固定样品的载样台上准备对试样进行切割，固定在切割机上的试样如图5（2）所示。
金刚线切割机的主参数研究
金刚线切割机的主参数研究
主要参数是影响金刚线切割机性能的重要指标。
以下将从切割速度、切割厚度、精度和功率这四个方面进行研究。
首先，切割速度是金刚线切割机的一个重要参数。
它影响到生产效率和加工质量。
切割速度取决于工作台在X、Y方向上的移动速度，以及金刚线的速度。
因此，设计者应根据实际需求确定合适的参数。
过高的速度可能导致精度下降，而过低的速度则会降低生产效率。
其次，切割厚度是另一个关键参数。
金刚线切割机可以切割的厚度范围非常大，从几毫米到几十毫米不等。
一般来说，切割厚度越大，切割效果越差，而且切割速度也会降低。
因此，在选择金刚线切割机时，需要根据实际加工需求来确定最大切割厚度。
第三，精度是金刚线切割机的重要参数之一、精度主要包括定位精度和切割精度。
定位精度是指工作台在X、Y方向上的定位误差，影响到切割位置的准确性。
切割精度是指切割面的垂直度和平整度，这直接影响到加工零件的质量。
为了提高精度，金刚线切割机的结构应该具有较好的刚性，并配备高精度的传感器和控制系统。
最后，功率是金刚线切割机的关键参数之一、功率大小直接影响到金刚线的切割能力。
过低的功率可能导致切割速度慢、效果差，而过高的功率则会增加设备成本和能耗。
因此，在选择金刚线切割机时，应根据加工材料的硬度和厚度来确定合适的功率。
总结起来，金刚线切割机的主要参数是切割速度、切割厚度、精度和功率。
这些参数直接影响到金刚线切割机的加工效率和加工质量，因此，
在选择和应用金刚线切割机时，需要根据实际需求对这些参数进行合理的研究和选取。
光伏硅片金刚石线多线切割机切割参数优化研究的开题报告
光伏硅片金刚石线多线切割机切割参数优化研究的开题报告一、选题背景光伏硅片作为光伏发电的重要材料，随着光伏行业的发展，其生产和加工技术也得到了快速的发展和提升。
硅片的切割是光伏硅片生产中的重要工艺环节，切割品质和效率的提高直接影响到产品的成本和质量。
金刚石线切割机是目前光伏硅片切割的主要工具，其切割速度快、切割成本低、切割精度高、切割裂纹少等优点，使其成为了光伏行业中不可替代的重要设备。
然而，由于切割参数的优化程度不同，同一批硅片在不同切割条件下可能会出现大小不一、表面粗糙、裂纹加重等缺陷，影响了硅片的加工效率和产品质量。
因此，本文拟通过对金刚石线切割机切割参数进行优化研究，在提高切割效率、降低切割成本和减少硅片表面缺陷的同时，提高硅片的质量和产量，推动光伏行业的发展。
二、研究目的和意义本文旨在通过对光伏硅片金刚石线多线切割机切割参数的优化研究，探索提高硅片切割质量和效率的方式，具体包括以下方面：（1）对金刚石线切割机进行必要的改造，提高其工作效率和稳定性；（2）通过对切割机的切割参数进行研究和优化，实现硅片的高效、高质量切割；（3）研究切割参数对硅片表面缺陷、硅片厚度、硅片损耗等影响，建立优化模型，实现最佳切割参数选择。
通过对金刚石线切割机切割参数的优化研究，可以提高硅片的加工效率和产品质量，降低成本，提高产量，具有重要的实际意义和应用前景。
三、研究内容和方法1. 研究内容（1）对金刚石线切割机进行必要的改造，提高其工作效率和稳定性。
（2）考虑到硅片尺寸的不同，分别选取合适的硅片进行实验。
（3）通过实验研究不同切割参数下硅片切割质量、切割成本和切割效率的变化规律。
（4）通过图像处理技术和表面缺陷分析技术，对硅片表面缺陷、硅片厚度和损耗率等指标进行评价和分析。
（5）建立切割参数优化模型，确定最佳切割参数方案。
2. 研究方法（1）根据现有硅片切割生产工艺，改进金刚石线切割机的结构和控制系统，提高硅片的加工效率和产品质量。
金刚石线锯
金刚石丝锯精密切割及其制备技术康仁科教授精密与特种加工教育部重点实验室大连理工大学机械工程学院精密切割加工是制备半导体和光电晶体基片的主要加工工艺之一，在微电子、光电子器件的制造过程中占有很高的地位。
而随着微电子和光电子技术飞速发展，对半导体和光电晶体的切割加工提出更高要求。
高效率、低成本、高精度、窄切缝、小翘曲变形、低表面损伤、低碎片率、无环境污染等是目前半导体和光电晶体的切割加工的新趋势。
现在，硬脆晶体材料切割方法有金刚石圆锯切割、带锯切割、线锯切割。
金刚石圆锯有分为金刚石外圆据和金刚石内圆锯两种；带锯分为钢带据、金刚石带锯、钢片锯三种；线锯分为钢丝锯、金刚石串珠锯、金刚石丝锯三种。
金刚石外圆锯切割技术金刚石外圆锯切割技术是应用较早的切割方法，外园周上电镀金刚石的圆锯片直径在200mm左右，最大可达400mm。
多用于宝石、石英、铁氧体、陶瓷等材料的切断、切槽等。
优点是：结构简单、操作容易、刀片价格便宜；缺点是：刀片较厚、锯口宽、材料损耗较大、切割面的平行度较差、只能切割小直径或较薄工件。
金刚石外圆锯典型的应用就是在IC制造中将硅片切割成分离的芯片。
金刚石内圆锯（ID）切割技术金刚石内圆锯（ID）切割技术示意图金刚石内圆锯切割技术的优点是：1.刚性好，可做的很薄，达到0.1mm；2.切片精度高，直径200mm晶片的厚度差仅为0.01mm；3.设备低廉，所用切割机价格仅为其它工具多使用切割机价格的1/3——14；4.每片都可以进行径向调整和切片厚度的调整；5.小批量多规格加工时，具有灵活的可调性。
缺点是：1.切片表面损伤层较大；2.刀口宽，材料损失大；3.生产率低，每次只切割一片；4.只能切割直线，无法切割曲面；5.只能切割直径小于200mm的晶片。
带锯切割金刚石带锯是以电镀金刚石磨料或镶焊金刚石烧结块为主题的环形锯条，带锯出现于20世纪50年代，我国八十年代才开始研制该类设备。
优点是：锯切速度快，刀具材料消耗少，噪音小。
金刚石线切割机的工作原理及分类
金刚石线切割机的工作原理及分类1.准备工作：确定切割位置，清理工作区域以确保安全，检查切割机的刀盘和切割线是否正常。
2.固定工件：将待切割的石材或其它材料固定到工作台上。
3.开始切割：启动金刚石线切割机，将切割线轻轻接触工件表面，然后逐渐加压，开始切割。
在切割过程中，操作人员需要保持稳定，掌握好切割速度和切割深度，以避免切割线断裂或工件损坏。
4.按要求进行切割：根据需要切割出的形状，操作人员可以通过改变切割速度、切割深度和切割角度来实现。
在切割过程中，也需要不断加冷却剂以防止切割线过热。
5.完成切割：当切割完成后，关闭切割机，等待切割线停止旋转后再慢慢取出切割线。
同时，及时清理工作区域，保持整洁。
1.手持式金刚石线切割机：体积小巧，操作方便，适用于对小块石材进行切割。
手持式金刚石线切割机通常由一个手柄和一个切割机头组成，操作人员可以手持切割机头直接进行切割。
2.台式金刚石线切割机：体积较大，功率较高，适用于对大块石材进行切割。
台式金刚石线切割机通常由一个固定的台面和一个移动的切割机头组成，操作人员可以将工件固定在台面上，然后通过控制切割机头的移动来进行切割。
3.数控金刚石线切割机：采用数控技术控制切割过程，具有高精度和高效率的特点。
数控金刚石线切割机通常由一个控制系统和一个切割系统组成，可以实现自动切割和切割路径的精确控制。
4.全自动金刚石线切割机：集成多种功能，可以实现全自动化的切割过程。
全自动金刚石线切割机通常包括切割系统、控制系统和负载系统等部分，可以实现自动装卸工件、自动定位和自动切割等功能。
总之，金刚石线切割机通过金刚石线对材料进行切割，其工作原理主要包括准备工作、固定工件、开始切割、按要求切割和完成切割等步骤。
根据结构和使用方式的不同，金刚石线切割机主要分为手持式、台式、数控和全自动等类型。
金刚石线切割机的工作原理及分类
金刚石线切割机的切割原理及分类一、金刚石线切割机金刚石线切割机原理金刚石线切割机装有一个绕丝筒。
绕丝筒在高速旋转的同时进行往复回转运动进而带动金刚石线做往复运动，金刚石线被张紧轮所张紧，为增加切割的精度和切割面的平整度，会安装导向轮进行导向[1]。
通过自动控制工作台向金刚石线方向不断地进给，或是控制金刚石线向工作台方向不断进给，从而使金刚石线与被切割物件间不断产生磨削进而产生切割运动。
金刚石线锯切割优势当被加工材料不导电且需要采用线切割的方式进行加工时，电火花线切割机不再适用，此时金刚石线切割机的加工优势便显现出来，金刚石线切割机同时适用于导电材料和不导电材料（硬度要比金刚石线小）的切割。
因此，金刚石线切割机被广泛用于各种金属和非金属及复合材料的切割，如陶瓷、玻璃、岩石、宝石、玉石、陨石、单晶硅、碳化硅、多晶硅、耐火砖、环氧板、铁氧体、PCB以及建筑材料、牙科材料、生物材料及仿生复合材料等，特别适用于切割高硬度、高价值、易破碎的各种脆性材料[2-3]。
金刚石线切割机常用的金刚石线主要为电镀型金刚石线1、电镀型：用电镀的方法在金属丝上沉积一层金属（一般为镍和镍钴合金），并在金属内固结金刚石磨料制成的一种线性超硬材料工具。
金属镀层是结合剂，金刚石磨料则用于切削加工。
基材是否为环形基材种类金刚石磨料电镀金刚石长切割线环形电镀金刚石切割线单根钢丝基体金刚石切割线多根钢丝基体金刚石切割线不带金属衣的普通金刚石切割线带金属衣的金刚石切割线电镀金刚石切割线目前人们研究和应用较多的是截面为圆形的单根钢丝的金刚石长切割线和环形电镀金刚石切割线。
电镀金刚石长切割线是指采用电镀的方法将金刚石磨料固结到有头的金属基体上形成的切割线，常用基体截面形状为圆形，一般为0.12～0.5mm，主要用于硅晶体、蓝宝石的切割加工。
环形电镀金刚石切割线是指将金刚石磨料电镀到环形金属基体上形成的切割线。
该类切割线使用时一般缠绕到几个导轮上进行单向循环切割，切割过程中无需换向，因此切割速度高。
金刚石串珠绳锯机操作规程
金刚石串珠绳锯机操作规程一、引言金刚石串珠绳锯机是一种常用的石材切割设备，它采用金刚石绳锯作为切割工具，可用于切割各种石材，如大理石、花岗岩等。
本文将介绍金刚石串珠绳锯机的操作规程，以确保设备的正常运行和操作人员的安全。
二、设备及工具准备1. 确保金刚石串珠绳锯机处于工作状态，检查设备是否有异常情况。
2. 准备所需的切割石材，并将其放置在合适的工作台上。
3. 确保操作人员佩戴好个人防护装备，包括安全帽、护目镜、防护手套等。
三、操作步骤1. 将石材固定在工作台上，确保其稳定且不会滑动。
2. 打开金刚石串珠绳锯机的电源，确保设备正常启动。
3. 调整切割深度和角度，根据需要进行设置。
4. 将金刚石绳锯拉紧，并确保其正确安装在设备上。
5. 打开水泵，使水流能够持续冷却金刚石绳锯和切割面。
6. 将金刚石绳锯缓慢下降，开始进行切割操作。
7. 避免过度施加压力，应保持适当的切割速度和力度。
8. 切割过程中，要时刻观察切割情况，确保切割线条的准确性和平整度。
9. 如需调整切割方向，应先停止金刚石绳锯的旋转，然后再进行调整。
10. 切割结束后，关闭金刚石串珠绳锯机的电源，并等待其停止运转。
11. 关闭水泵，并清洗金刚石绳锯和切割面，以保持设备的清洁和良好状态。
12. 将使用完毕的石材及时清理，并归还工作区域的整理。
四、安全注意事项1. 操作人员应熟悉金刚石串珠绳锯机的操作规程，并经过相关培训。
2. 在操作过程中，禁止戴手套或长袖衣物，以免被卷入金刚石绳锯中。
3. 切割时应注意保持稳定的姿势，避免不必要的身体摆动。
4. 切割过程中应保持专注，严禁与他人交谈或分散注意力。
5. 切割结束后，应及时清理切割面和设备周围的石屑，以免滑倒或造成其他安全隐患。
6. 如发现设备异常或故障，应立即停止使用，并及时向维修人员报修。
7. 禁止在设备运行时触摸金刚石绳锯或切割面，以免造成伤害。
五、维护保养1. 定期检查金刚石串珠绳锯机的各个部件，确保其正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全自动金刚石线切割机
全自动金刚石线切割机适用于切割不同硬度的材料，如陶瓷、晶体、玻璃、金属、岩石、热电材料、红外光学材料、复合材料以及生物医学材料等。
主要用于加工较大尺
寸的贵重材料，切割尺寸可达24"。
CY-DWC300-A全自动金刚石线切割机尤其适用于大尺寸样品的切割。
也可以用于硅、白宝石、蓝宝石等人工晶体材料籽晶的切割，以
及硅晶体、蓝宝石晶体的开方切割。
用在贵重宝石、生物塑化标本的切片时，不仅切
缝细小，而且切割片质量优良，大幅度提高了材料的利用率。
CY-DWC300-A全自动金刚石线切割机是连续切割型金刚石线切割机，设置好切割程序后试样连续进给，无需
手动调节，切割后的样品尺寸精度高，在±10μm的范围内。
CY-DWC300-A全自动金
刚石线切割机的切割线采用单根线循环往复的运动模式，可使用的线的长度长（≤
270m），一次上线的使用寿命长，大大提高了切割效率。
张紧轮采用气动张紧的模式，气压的大小可根据线径的粗细进行调整，当所使用线径过细时可有效的保护切割线不
会因张紧力过大而断裂。
该机尤其适用于大样品的切割，尤其是超过12"的样品的切割，是大样品切片的不二选择。
技术参数：。
