EOC头端设备介绍

EOC（Ethernet Over Coax）头端设备是一种用于传输以太网信号的设备，它通过利用现有的同轴电缆网络，将以太网信号转换成电视信号进行传输。EOC头端设备在宽带接入、视频监控、宽带电视等领域有着广泛的应用。

EOC头端设备由模拟前端接收模块、数字前端处理模块、射频发送模块、以太网络接口模块等组成。它的主要功能是将网络数据经过二次调制后，通过同轴电缆传输到各个终端，实现以太网络的覆盖范围扩大和网络传输距离的延长。以下将详细介绍EOC头端设备的一些主要特点和应用场景。

首先，EOC头端设备具有高速传输和稳定性。它能够通过同轴电缆传输以太网信号，具有较高的传输速率和较低的传输延迟。同时，EOC头端设备采用了先进的抗干扰技术，能够有效地抵抗同轴电缆上的干扰信号，保证信号的稳定传输。

其次，EOC头端设备具有灵活易用的特点。EOC头端设备可以通过简单的安装和设置，将以太网信号快速转换为电视信号进行传输，无需对原有同轴电缆网络进行大规模改造。这使得用户可以轻松地在已有的同轴电缆网络上构建以太网网络，减少了成本和工程量。

此外，EOC头端设备还具备扩展性和兼容性。EOC头端设备可以与不同品牌和规格的同轴电缆兼容，并支持多种以太网协议和标准。这使得用户可以根据实际需求选择合适的设备和设置，满足各种网络应用的需求。

EOC头端设备在各个领域都有广泛的应用。首先，在宽带接入领域，EOC头端设备可以将宽带信号通过同轴电缆传输到用户家中，实现宽带网络的覆盖。这对于一些无法通过光纤或其他传输方式接入宽带网络的地区来说，具有重要的意义。

其次，在视频监控领域，EOC头端设备可以将监控摄像头传输的视频信号转换为以太网信号，通过同轴电缆传输到中心监控室。这使得视频监控系统的搭建更加灵活和便捷，提高了监控系统的可扩展性和适应性。

此外，EOC 头端设备还可以在宽带电视领域发挥作用。通过将以太网信号转换为电视信号，EOC 头端设备可以实现 IPTV（Internet Protocol

村村通有线电视前端安装与调试

Hot-Point Perspective热点透视DCW

133数字通信世界2020.12有线电视前端设备主要包括抛物面天线、噪声变频

器、功分器、卫星接收机、解调器和混合器等。这些前

端设备安装时，需要掌握正确的安装技术，这样才能够

有效接收数字信号，全面提高人民群众的生活质量。天

线的作用能够将空中的卫星信号进行快速反射，并且聚

集成一个点，利用抛物面的形式对天线进行反馈，而高

频头则能够扩大卫星信号，确保卫星信号传输质量得到

有效强化，卫星接收设备能够对相应的信号进行快速调

节，保证信号综合处理，确保电视信息准确传达。

1 村村通有线电视前端设备的安装

良好的卫星接收设备必须要有良好的设备选址，这

样才能够最大程度强化卫星信号的接收效果，确保广播

电视使用和信号接收的整体品质达到最佳。在天线安装

时要尽量保证环境宽敞，周围没有杂物的阻挡，同时还

要保证信号接收的视野强大，避免有其他遮挡天线的物

体，确保广播卫星信号传输畅通无阻。在接收卫星信号

天线安装时，还要远离高压电线等场所，避免受到雷雨

闪电等恶劣天气影响，而造成卫星接收设备出现明显误

差，还应该将电视与天线的具体安装位置进行准确衡量，

确保两者之间保持短距离，提高信号的整体接收效果。

2 卫星接收设备的主要安装方式

在卫星接收设备安装时，需要正确掌握卫星接收设

备的安装，确保安装的整体质量达到要求。在安装之前

需要对卫星接收设备说明书进行仔细阅读，明确卫星接

收设备的具体安装方式，针对不同部件功能和不同部件

安装所需要的注意事项进行清晰准确的把握，对卫星接

收设备的不同安装器件也要进行深入了解，从整体上加

强安装的质量控制。目前在卫星接收设备安装时，需要

对接收天线高频头和底座按照要求进行连接，并且要合

理固定，高频头与卫星接收设备需要利用射频电缆进行

快速连接，从而增强安装调试的整体效果，所有的卫星

接收设备都要保证联系紧密，强化信号接收的整体质量。前段设备调试的主要作用在于对各频道信号水平、

afe原理

AFE原理。

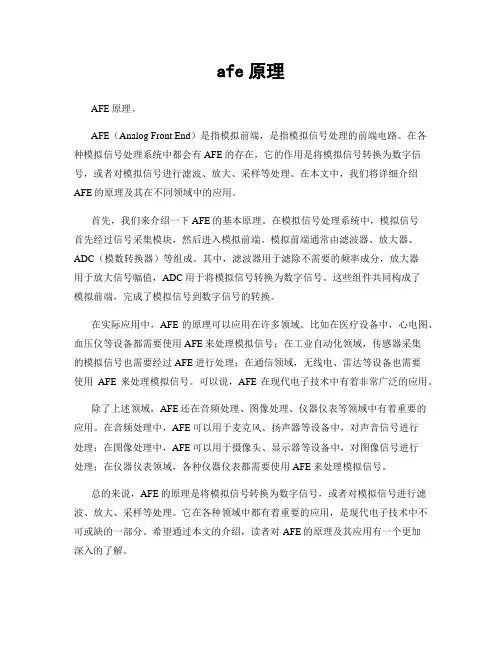

AFE（Analog Front End）是指模拟前端，是指模拟信号处理的前端电路。在各种模拟信号处理系统中都会有AFE的存在，它的作用是将模拟信号转换为数字信号，或者对模拟信号进行滤波、放大、采样等处理。在本文中，我们将详细介绍AFE的原理及其在不同领域中的应用。

首先，我们来介绍一下AFE的基本原理。在模拟信号处理系统中，模拟信号首先经过信号采集模块，然后进入模拟前端。模拟前端通常由滤波器、放大器、ADC（模数转换器）等组成。其中，滤波器用于滤除不需要的频率成分，放大器用于放大信号幅值，ADC用于将模拟信号转换为数字信号。这些组件共同构成了模拟前端，完成了模拟信号到数字信号的转换。

在实际应用中，AFE的原理可以应用在许多领域。比如在医疗设备中，心电图、血压仪等设备都需要使用AFE来处理模拟信号；在工业自动化领域，传感器采集的模拟信号也需要经过AFE进行处理；在通信领域，无线电、雷达等设备也需要使用AFE来处理模拟信号。可以说，AFE在现代电子技术中有着非常广泛的应用。

除了上述领域，AFE还在音频处理、图像处理、仪器仪表等领域中有着重要的应用。在音频处理中，AFE可以用于麦克风、扬声器等设备中，对声音信号进行处理；在图像处理中，AFE可以用于摄像头、显示器等设备中，对图像信号进行处理；在仪器仪表领域，各种仪器仪表都需要使用AFE来处理模拟信号。

总的来说，AFE的原理是将模拟信号转换为数字信号，或者对模拟信号进行滤波、放大、采样等处理。它在各种领域中都有着重要的应用，是现代电子技术中不可或缺的一部分。希望通过本文的介绍，读者对AFE的原理及其应用有一个更加深入的了解。

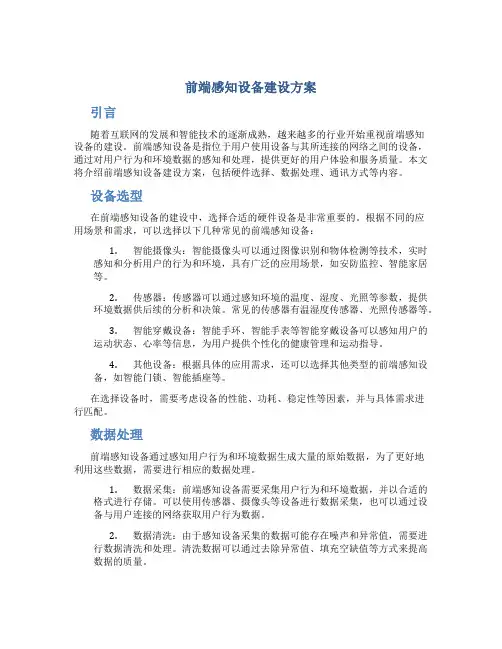

前端感知设备建设方案

引言

随着互联网的发展和智能技术的逐渐成熟，越来越多的行业开始重视前端感知设备的建设。前端感知设备是指位于用户使用设备与其所连接的网络之间的设备，通过对用户行为和环境数据的感知和处理，提供更好的用户体验和服务质量。本文将介绍前端感知设备建设方案，包括硬件选择、数据处理、通讯方式等内容。

设备选型

在前端感知设备的建设中，选择合适的硬件设备是非常重要的。根据不同的应用场景和需求，可以选择以下几种常见的前端感知设备：

1. 智能摄像头：智能摄像头可以通过图像识别和物体检测等技术，实时感知和分析用户的行为和环境，具有广泛的应用场景，如安防监控、智能家居等。

2. 传感器：传感器可以通过感知环境的温度、湿度、光照等参数，提供环境数据供后续的分析和决策。常见的传感器有温湿度传感器、光照传感器等。

3. 智能穿戴设备：智能手环、智能手表等智能穿戴设备可以感知用户的运动状态、心率等信息，为用户提供个性化的健康管理和运动指导。

4. 其他设备：根据具体的应用需求，还可以选择其他类型的前端感知设备，如智能门锁、智能插座等。

在选择设备时，需要考虑设备的性能、功耗、稳定性等因素，并与具体需求进行匹配。

数据处理

前端感知设备通过感知用户行为和环境数据生成大量的原始数据，为了更好地利用这些数据，需要进行相应的数据处理。

1. 数据采集：前端感知设备需要采集用户行为和环境数据，并以合适的格式进行存储。可以使用传感器、摄像头等设备进行数据采集，也可以通过设备与用户连接的网络获取用户行为数据。

2. 数据清洗：由于感知设备采集的数据可能存在噪声和异常值，需要进行数据清洗和处理。清洗数据可以通过去除异常值、填充空缺值等方式来提高数据的质量。 3. 数据分析：处理后的数据可以进行进一步的分析，如数据的统计特征、数据之间的关联性等。可以利用机器学习等技术，对数据进行分类、聚类等分析，以提取有用的信息。

4. 数据存储：处理后的数据可以存储到数据库中，以供后续的查询和分析。可以选择传统的关系型数据库，也可以选择更适合大数据场景的非关系型数据库。

电视监控系统前端设备的介绍

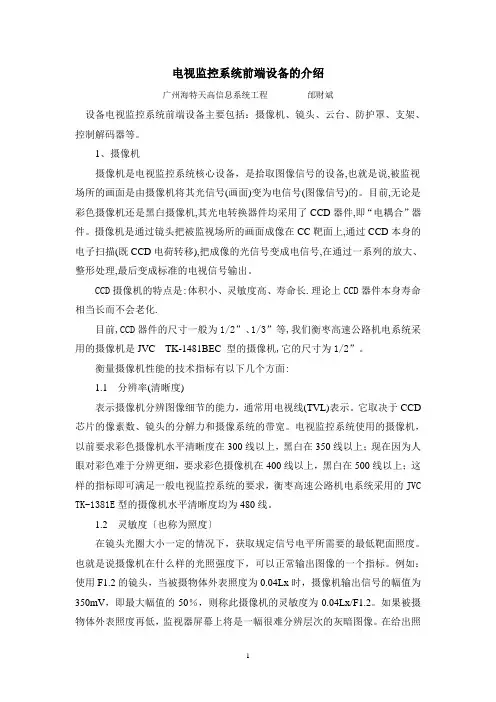

1 电视监控系统前端设备的介绍

广州海特天高信息系统工程邰财斌

设备电视监控系统前端设备主要包括：摄像机、镜头、云台、防护罩、支架、控制解码器等。

1、摄像机

摄像机是电视监控系统核心设备，是拾取图像信号的设备,也就是说,被监视场所的画面是由摄像机将其光信号(画面)变为电信号(图像信号)的。目前,无论是彩色摄像机还是黑白摄像机,其光电转换器件均采用了CCD器件,即“电耦合”器件。摄像机是通过镜头把被监视场所的画面成像在CC靶面上,通过CCD本身的电子扫描(既CCD电荷转移),把成像的光信号变成电信号,在通过一系列的放大、整形处理,最后变成标准的电视信号输出。

CCD摄像机的特点是:体积小、灵敏度高、寿命长.理论上CCD器件本身寿命相当长而不会老化.

目前,CCD器件的尺寸一般为1/2”、1/3”等,我们衡枣高速公路机电系统采用的摄像机是JVC TK-1481BEC 型的摄像机,它的尺寸为1/2”。

衡量摄像机性能的技术指标有以下几个方面:

1.1 分辨率(清晰度)

表示摄像机分辨图像细节的能力，通常用电视线(TVL)表示。它取决于CCD芯片的像素数、镜头的分解力和摄像系统的带宽。电视监控系统使用的摄像机，以前要求彩色摄像机水平清晰度在300线以上，黑白在350线以上；现在因为人眼对彩色难于分辨更细，要求彩色摄像机在400线以上，黑白在500线以上；这样的指标即可满足一般电视监控系统的要求，衡枣高速公路机电系统采用的JVC

TK-1381E型的摄像机水平清晰度均为480线。

1.2 灵敏度〔也称为照度〕

在镜头光圈大小一定的情况下，获取规定信号电平所需要的最低靶面照度。也就是说摄像机在什么样的光照强度下，可以正常输出图像的一个指标。例如：使用F1.2的镜头，当被摄物体外表照度为0.04Lx时，摄像机输出信号的幅值为350mV，即最大幅值的50％，则称此摄像机的灵敏度为0.04Lx/F1.2。如果被摄物体外表照度再低，监视器屏幕上将是一幅很难分辨层次的灰暗图像。在给出照 2 度指标时，通常有“正常照度”和“最低照度”，“正常照度”是指摄像机在这个照度下工作时，能输出满意的图像信号。“最低照度”是指如果低于这个照度，摄像机输出的图像信号难以使用，或者说，摄像机必须至少工作在此照度上。在我们的收费公路上，摄像机主要在室外使用，白天与夜间、夏季与冬季的光照度变化很大，所以摄像机的使用主要考虑最低照度。照度或灵敏度一般用“勒克斯”表示，数字越小，性能越好。衡枣高速公路机电系统采用摄像机照度为0.15Lux，属于低照度摄像机。〔超低照度0.01Lux，用在特殊场合；低照度0.1Lux-10Lux;一般照度10Lux-100000Lux，如白天；高照度100000Lux以上，如高温炉〕。

afe原理 2

afe原理

AFE原理（Analog Front-End, 模拟前端）是指一种将模拟信号转化为数字信号的技术或装置，它常用于各种电子设备中，如音频处理、图像处理、传感器测量等。AFE原理的核心是将模拟信号进行采样和量化，然后将量化后的信号数字化，以便后续的数字信号处理。

在AFE原理中，模拟信号首先被采样，即按照一定的频率对连续信号进行离散化处理。采样频率决定了采样率，也是进行信号重构的基础。采样频率越高，信号的细节就能保留得越好，但同时会增加计算和存储的成本。下一步是信号的量化，即将采样得到的离散信号映射为一系列的数字值。量化通常使用固定的位数来表示每个采样值，位数越多，可以表示的信号幅度范围就越大，但同时也增加了数字信号的存储空间。

一旦信号被采样和量化，接下来就可以对数字信号进行处理和分析。这些处理包括数字滤波、增益控制、频谱分析等，以提取出所需的信息或实现所需的功能。AFE原理在不同的应用中有不同的实现方式和功能需求，可以根据具体要求来选择合适的模拟前端技术和配置。

总而言之，AFE原理是将模拟信号转化为数字信号的一种基础技术。它通过采样和量化来数字化模拟信号，并通过后续的数字信号处理来实现各种功能和应用。AFE原理在电子设备中具有广泛的应用，对于提高信号质量和实现复杂的信号处理有重要作用。

有线电视系统的基本组成

1 / 9 有线电视系统的基本组成

有线电视系统是一个复杂的完整体系，它由许多各种各样的具体设备和部件按照一定的方式组合而成。从功能上来说，任何有线电视系统无论其规模大小如何、繁简程度怎样，都可抽象成如图3.1所示的物理模型，也就是说，任何有线电视线系统均可视为由信号源、前端、传输系统、用户分配网四个部分（或称四个功能模块）组成。

用户

用户分配网络

干线传输系统

前端

图3.1 有线电视系统的结构框图

图3.1 中，信号源是指提供系统所需各类优质信号的各种设备；前端则是系统的信号处理中心，它将信号源输出的各类信号分别进行处理，并最终混合成一路复合射频信号提供给传输系统；传输系统将前端产生的复合信号进行优质稳定的远距离传输；而用户分配网则准确高效地将传输信号分送到千家万户。有线电视系统有多种分类方法。按用户数量可分为A类系统（10万户以上2 / 9 的系统）和B类系统（10万户以下的系统）。按干线传输方式可分为全电缆系统、光缆与电缆混合系统、微波与电缆混合系统、卫星电视分配系统等。按照是否利用相邻频道，可分为邻频传输系统与非邻频传输系统。其中非邻频传输系统可按工作频段分为VHF系统、UHF系统和全频道系统。邻频传输系统按最高工作频率又可分为300MHz系统、450MHz系统、550MHz系统、750MHz系统、1000MHz系统等。此外，还有单向系统与双向系统之分。一般来说，不同的系统在具体的组成上差异很大，取决于系统规模的大小、节目套数的多少、功能应用的情况等诸多因素。为了帮助读者建立起系统的整体概念，并获得直观的认识，下面简要讨论两种最典型的模式。

3.1 传统有线电视系统的基本组成

这里所谓的传统有线电视系统，是指采用邻频传输方式，只传送模拟电视节目的单向有线电视系统。这种系统在我国极为普及，分布面广，至今仍大量存在。

1.1.1 信号源

传统的有线电视系统的节目来源通常包括多个卫星转发的卫星电视信号、当地电视台发送的开路电视信号、当地微波站发射的微波电视信号、其他有线电视网通过某种方式传输过来的电视信号、自办电视节目、自办或转播的视、音频节目等，接收或产生这些节目信号的设备共同组成了系统的信号源部分。这些设备包3 / 9 括：

模拟监控系统拓扑图

模拟监控系统主要由前端设备、传输线路、控制设备和显示设备这四个部分组成。其拓扑图就像是一张清晰的地图，展示了各个设备之间的连接关系和数据流向。

前端设备是模拟监控系统的“眼睛”，负责采集图像和声音信息。这包括摄像机、镜头、云台、防护罩等。摄像机是其中的核心部件，它的性能直接影响到监控图像的质量。常见的摄像机类型有黑白摄像机和彩色摄像机，根据不同的监控场景需求进行选择。例如，在低照度环境下，可能会选择具有较好低照度性能的摄像机。镜头则决定了摄像机的视野范围和成像清晰度，不同焦距的镜头适用于不同距离和范围的监控。云台可以使摄像机实现水平和垂直方向的转动，扩大监控范围。防护罩则用于保护摄像机免受外界环境的影响。

传输线路在模拟监控系统中起着“桥梁”的作用，负责将前端设备采集到的信号传输到控制设备和显示设备。常见的传输线路包括同轴电缆、双绞线和光纤。同轴电缆是模拟监控系统中最常用的传输介质之一，它具有传输距离较远、信号稳定等优点。但在长距离传输时，信号会有一定的衰减，需要使用放大器进行补偿。双绞线的成本相对较低，但传输距离和信号质量有限，一般适用于短距离传输。光纤则具有传输距离远、带宽大、抗干扰能力强等优点，但成本较高，通常用于大型监控系统或对传输质量要求较高的场合。控制设备是模拟监控系统的“大脑”，负责对前端设备进行控制和管理，并对传输过来的信号进行处理和切换。控制设备包括矩阵切换器、控制键盘、录像机等。矩阵切换器可以实现对多个摄像机输入信号的切换和分配，将特定的图像信号输出到指定的显示设备上。控制键盘则用于对矩阵切换器和云台等设备进行操作和控制，方便用户进行远程监控和管理。录像机用于对监控图像进行录制和存储，以便后续查看和分析。

显示设备是模拟监控系统的“窗口”，负责将处理后的图像和声音信息展示给用户。常见的显示设备有监视器和显示器。监视器通常具有较高的分辨率和色彩还原度，适用于专业监控场合。显示器则更加灵活多样，可以是液晶显示器、等离子显示器等，适用于一般性的监控需求。

afe芯片原理

AFE芯片，全称为Analog Front-End，是模拟前端芯片的缩写，是一种集成了模拟信号处理功能的集成电路。它主要负责将传感器采集到的模拟信号转换为数字信号，以便数字系统进一步处理。AFE芯片在各种电子设备中广泛应用，包括医疗设备、通信设备、工业自动化等领域。下面将详细解释AFE芯片的原理和工作方式。

1. 信号采集： AFE芯片的第一个主要功能是从外部传感器采集模拟信号。传感器可以是各种类型，包括温度传感器、压力传感器、光传感器等。这些传感器将环境中的物理量转换为模拟电压或电流信号。

2. 信号调理：采集到的模拟信号通常需要经过一系列的调理，以适应后续的数字处理。信号调理的过程包括放大、滤波、去噪等。放大可以增强信号强度，滤波则用于去除不需要的频率成分，去噪则有助于提高信号的质量。

3. 模数转换：调理后的模拟信号需要转换为数字信号，以便数字系统进行处理。这一过程称为模数转换（ADC，Analog-to-Digital Conversion）。AFE芯片内部集成了ADC电路，将模拟信号离散化为一系列数字值，这些数字值表示了模拟信号的幅值。

4. 数字信号处理：转换为数字信号后，AFE芯片可以进行一系列数字信号处理操作，例如滤波、数字增益调整、数字滤波等。这些数字信号处理的操作旨在进一步优化信号的质量，并确保它们符合系统要求。

5. 接口与控制： AFE芯片通常具有与外部系统通信的接口，例如SPI（Serial Peripheral Interface）或I2C（Inter-Integrated

Circuit）接口。通过这些接口，AFE芯片可以与微处理器或其他数字处理设备进行通信，实现对芯片内部功能的控制和配置。

6. 功耗优化：在实际应用中，特别是在便携式设备中，功耗是一个关键的考虑因素。因此，AFE芯片通常设计有功耗优化的功能，例如低功耗模式、自适应电源管理等，以确保在提供高性能的同时，最小化功耗。
