压力容器设计人员测试题
新乡市万和过滤技术股份公司考试题
部门： 姓名： 成绩：
一、 判断题（正确的划“√”，错误的划“×”。）10分
1、根据《特种设备安全监察条例》中规定，压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于（表压）的气体、液化气体和最高工作温度高于或者等于标准沸点的液体、容积大于或者等于30L且内直径(非圆形截面指截面内边界最大几何尺寸)大于或者等于150mm的固定式容器和移动式容器；盛装公称工作压力大于或者等于（表压），且压力与容积的乘积大于或者等于?L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱。( )
2、GB150-2011《压力容器》中规定，承受外压的压力容器，其最高工作压力时指容器在正常使用过程中可能出现的最高压力差值；对夹套容器指夹套顶部可能出现的最高压力差值。（ ）。
3、TSG R0004-2009《固定式压力容器安全技术监察规程》中规定，多腔压力容器各腔类别不同时，应按类别最高的腔提出设计、制造、检验与验收的要求。
（ ）
4、TSG R0004-2009《固定式压力容器安全技术监察规程》中规定，容积是指压力容器的几何容积，即由设计图样标注的尺寸计算(不考虑制造公差)并圆整，且不扣除内件体积的容积。（ ）
5、在GB150-2011《压力容器》中规定：试验温度是指压力试验过程中，试验液体的温度。（ ）
6、TSG R0004-2009《固定式压力容器安全技术监察规程》中规定，制造单位对原设计的修改，均应取得原设计单位同意修改的书面文件，并对改动部位作详细记录。（ ）。
7、GB150-2011《压力容器》中规定，外压容器和真空容器应以内压进行压力试验。（ ）
8、GB150-2011《压力容器》中规定，对于有防腐要求的不锈钢以及复合钢板制压力容器，不得在防腐面采用硬印作为焊工的识别标记。 ( )
9、GB/T151-2014《热交换器》中规定：管板与换热管采用胀接连接时，用于易燃、易爆及有毒介质等严格场合，管板的最小厚度应大于或等于换热管的外径d。
( )
10、NB/T47042-2014《卧式容器》要求，卧式容器鞍座垫板用钢按受压元件用钢要求选取。（ ） 二、选择题 10分
1、确定压力容器是否划类，按照TSG R0004-2009(TSG 21-2016)《固定式压力容器安全技术监察规程》管辖范围的压力条件指的是（ ）
A、设计压力 B、工作压力 C、最高允许工作压力 D、整定压力
2、下列容器中，哪些属于TSG R0004-2009《固定式压力容器安全技术监察规程》监察范围（ ）
A、核压力容器；
B、船舶和铁路机车上的附属压力容器；
C、内筒处于真空下工作的夹套(带压)压力容器；
D、国防或军事装备用压力容器。
3、焊接接头的设计可参照（ ）
A、附录D或JB4732附录H
B、HGJ17 C、HG/T20583 D、NB/T47015
4、下列关于压力容器设计、制造(组焊)选用标准的说法中哪些不符合TSG R0004-2009《固定式压力容器安全技术监察规程》的规定( )
A、直接选用国际标准或国外先进标准 B、选用国家标准、行业标准或企业标准
5、下列常用压力容器封头，根据受力情况，从好到差依次排列次序为（ ）。
A、椭圆形、半球形、碟形、锥形、平盖
B、半球形、椭圆形、碟形、锥形、平盖
C、半球形、碟形、椭圆形、锥形、平盖
6、压力容器主螺柱（ ）为主要受压元件。
A、直径≥36时 B、直径≥24时 C、直径＞36时 D、直径≥48时
7、根据GB/T151-2014《热交换器》的规定，除（ ）之外，拼接后管板应作消除应力热处理。A、碳素钢 B、低合金钢 C、不锈钢 8、根据GB/T151-2014《热交换器》中规定：管板钻孔后应抽查不小于60°管板中心角区域内的孔桥宽度，B值的合格率应不小于（ ），Bmin值的数量应控制在4%之内，超过上述合格率时，则应全管板检查。
A、95% B、96% C、97%
9、GB/T151-2014《热交换器》中规定，公称直径为800的立式热交换器，至少应安装（ ）个耳式支座。A、2 B、4 C 、6
10、GB/T151-2014《热交换器》中规定：管箱隔板应略( )设备法兰密封面，并于热处理后进行精加工。A、高于 B、低于 C、平齐
三、填空题 30分
1、《特种设备安全监察条例》中规定，压力容器的设计单位应当经
许可，方可从事压力容器的设计活动。
2、TSG R0004-2009《固定式压力容器安全技术监察规程》中规定，压力容器选材除应考虑力学性能、化学性能、 。
3、只设置一个安全阀的压力容器，根据压力高低依次排列：设计压力、工作压力、整定压力、试验压力：（1） （2）
（3） （4） 。
4、压力容器的失效准则有 、 、
等三种，GB150-2011《压力容器》采用的是
失效准则。常见压力容器破坏型式有 、 、 、 、 。
5、根据GB150-2011《压力容器》中规定：奥氏体不锈钢长期使用温度高于525℃时，钢中含碳量应保持在 ；不锈钢压力容器的热处理一般指 ℃
和 ℃ 。
6、按GB150-2011《压力容器》的要求，低温压力容器焊接宜采用 、 。
7、按GB150-2011《压力容器》要求，安全阀的阀体在方位上应处于 方向。
8、焊接接头系数的取值取决于 和 。 9、液氨储槽主要是 应力腐蚀破坏；LPG储罐主要是 应力腐蚀破坏；奥氏体不锈钢容器主要是 应力腐蚀破坏。
10、常见的不锈钢设备表面处理的方法有 、 、 。
四、问答题 40分
1、设计单位的职责包括哪些内容
答：设计单位的职责包括以下内容：
1、设计单位应对设计文件的正确性和完整性负责；
2、容器的设计文件至少包括强度计算书、设计图样、制造技术条件、风险评估报告(相关法规或设计委托方要求时)，必要时还应当包括安装与使用维修说明；
3、《固定式压力容器安全技术监察规程》管辖范围内压力容器的设计总图应盖有特种设备设计许可印章；
4、设计单位向容器用户出具的风险评估报告应符合附录F的要求；
5、设计单位应在容器设计使用年限内保存全部容器设计文件。
2、什么情况下设计图样上应注明最高允许工作压力最高允许工作压力如何确定?
答：
在容器需做气密性试验且装有安全泄放装置时，应在设计图样上注明最高允许工作压力。
在指定的相应温度下，容器顶部所允许承受的最大压力。该压力是根据容器各受压元件的有效厚度，考虑了该元件承受的所有载荷而计算得到的，且取最小值。 3、一台承压设备，压力为低压；温度：70℃；介质：清水。请问：该设备如何分类依据是什么
答：
是否属于压力容器，根据特种设备目录所定义的、同时具备以下条件才为压力容器：
1、 工作压力大于或者等于；
2、 容积大于或者等于并且内直径(非圆形截面指截面内边界最大几何尺寸)大于等于150mm;
3、 盛装介质为气体、液化气体、以及最高工作温度高于或者等于其标准沸点的液体。
根据本题已知条件可知，是否属于压力容器分两种情况：
1、 如果此承压设备装满水，则不是压力容器，因为不符合压力容器定义的第3条；
2、 如果此承压设备未装满水，也分两种情况。a） 若气相空间小于，则不是压力容器，因为不符合压力容器定义的第2条；b） 若气相空间大于或者等于，则为压力容器，因为符合压力容器定义的全部条件。
4、TSG R0004-2009《固定式压力容器安全技术监察规程》条第⑵款“总体采用规则设计标准，局部参照分析设计标准进行压力容器受压元件分析计算……”在进行这种分析计算时，其设计应力强度应如何选取该元件或该局部的制造技术要求如何确定
答：其设计应力强度应按照规则设计标准中规定的材料许用应力选取。该元件或该局部的制造技术要求仍按GB150-2011《压力容器》规则设计标准进行制造、检验与验收。 5、工程中，用于冷热流体热量交换的换热器的形式有哪些GB151标准中指的是哪一种
答：第一套模拟试卷已讲过。
6、多腔压力容器如何划类和处理一带夹套设备，夹套内介质为蒸汽，设计压力，内筒为真空(无真空泄放阀)，材料均为Q235-A，设计温度150℃。试确定夹套、内筒的水压试验压力，并简述试验步骤
答：以前的作业题
7、何谓晶间腐蚀如何解决
答：晶间腐蚀：在室温下碳只能小量地溶解于奥氏体固溶体中。温度升高时，碳在固溶体中的溶解度增大，再将钢由高温缓慢冷却，在敏化温度范围(400-850℃)时奥氏体中饱和的碳和铬化合成Cr23C6沿晶界沉淀析出，由于铬的扩散速度较慢，这样生成Cr23C6所需铬必然要从晶界附近获取，造成晶界附近区域铬含量降低而产生晶间腐蚀。
解决办法：降低含碳量，添加稳定化元素，固溶处理，稳定化处理，固溶加稳定化处理。
8、什么是应力腐蚀破裂奥氏体不锈钢在哪些介质中易产生应力腐蚀破裂
答：应力腐蚀破裂是金属在应力(拉应力)和腐蚀的共同作用下(并有特定的温度条件)所引起的破裂。
可产生应力腐蚀破坏的奥氏体不锈钢与环境的组合主要有以下几种：
1、奥氏体不锈钢：氯离子、氯化物+蒸汽、湿硫化氢、碱液等；
2、含钼奥氏体不锈钢：碱液、氯化物水溶液、硫酸+硫酸铜的水溶液等。
9、什么情况下必须采用爆破片装置
答：凡符合下列情况之一者，必须采用爆破片装置： 1、 容器内的介质会导致安全阀失灵者；
2、 正常操作时不允许有物料泄露的容器；
3、 容器内的压力增大过快，以致安全阀不能适应者；
4、 安全阀不能适用的其他情况。
10、安全阀适应于哪些场合
答：下列情况之一者必须设置安全阀：
⑴系统中独立的压力容器，该系统指全气相，全液相或气相联通；
⑵容器的压力物料来源处没有安全阀的场合；
⑶设计压力小于压力来源处的压力的容器；
⑷由于不凝性气体累计产生超压的容器；
压力容器设计人员考核试题集及答案
1 压力容器设计人员考核试题集及答案
1.判断题
1.1 锅炉、压力容器是生产和生活中广泛使用的，有爆炸危险的承压设备。（ √ ）
1.2 《锅炉压力容器安全监察暂行条例》适用于船舶、机车上的锅炉和压力容器。（ × ）
1.3 《实施细则》中规定：医用氧舱不作为固定式压力容器管理。（ × ）
1.4 《压力容器安全技术监察规程》中规定：承受内压的压力容器，其最高工作压力是指在正常使用过程中，顶部可能出现的最高压力。（ √ ）
1.5 《压力容器安全技术监察规程》中规定：承受外压的压力容器，其最高工作压力是指压力容器在正常使用过程中，可能出现的最高压力差值；对夹套容器是指夹套顶部可能出现的最高压力差值。（ √ ）
1.6 《压力容器安全技术监察规程》中规定：容积是指压力容器的几何容积，即由设计图样标注的尺寸计算（不考虑制造公差）并圆整，且不扣除内件体积的容积。（ √ ）
1.7 《压力容器安全技术监察规程》中规定：多腔压力容器（如换热器的管程和壳程、余热锅炉的汽包和换热室、夹套容器等）按照类别高的压力腔作为该容器的类别并按该类别进行使用管理。（ √ ）
1.8 《压力容器安全技术监察规程》中规定：多腔压力容器应按照每个压力腔各自的类别分别提出设计、制造技术要求。（ √ ）
1.9 《压力容器安全技术监察规程》中规定：多腔压力容器的各腔类别不同时，应按类别最高的腔提出设计、制造技术要求。（ × ）
1.10 《压力容器安全技术监察规程》中规定：对多腔压力容器的匠某个压力腔进行类别划定时，设计压力取该压力腔的设计压力，容积取该压力腔的几何容积。（ ）
1.11 《压力容器安全技术监察规程》中规定：容器内主要介质为最高工作温度于标准沸点的液体时，如气相空间（非瞬时）大于等于0.025m3，且最高工作压力大于等于0.1Mpa时，也属于《压力容器安全技术监察规程》的适用范围。（√ ）
压力容器设计人员综合考试题及答案(一)
2013/7/15 压力容器设计人员综合考试题 (闭卷) 姓名： 得分
一、 填空（本题共 25 分，每题 0。5 分）
1 、结构具有抵抗外力作用的能力，外力除去后，能恢复其原有形状和尺寸的这种性质称为 弹性。
点评:这是材料力学的基本定义，压力容器的受压元件基本上应该具有这个性质。
2 、压力容器失效常以三种形式表现出来:①强度；②刚度；③稳定性。
点评:该失效形式是压力容器标准所要控制的几种失效形式。
3 、当载荷作用时，在截面突变的附近某些局部小范围内,应力数值急剧增加，而离开这个区域稍远时应力即大为降低，趋于均匀，这种现象称为_应力集中。
点评:这是弹性力学的基本概念。常见于压力容器的受压元件.
4 、有限元法单元基本方程{F}e = [K］｛δ}e 所表示的是 单元节点力 与 单元节点位移 之间的关系。
点评：这是一道拉开分数档次的题，考查所掌握的基础理论深度.该题是有限元数值分析中最基本概念。
5 、厚度 16mm 的 Q235—C 钢板,其屈服强度 ReL 的下限值为 235MPa 。
点评：该题主要是考察对压力容器常用材料钢号含义的掌握，并不是考查对具体数字的记忆。
6 、在正常应力水平的情况下，Q245R 钢板的使用温度下限为 —20℃.
点评：该题出自 GB150。2,表 4，考查设计人员对材料温度使用范围的掌握 。
7 、Q345R 在热轧状态下的金相组织为 铁素体加珠光体。
压力容器设计审核考题含答案
2***
年度压力容器设计人员考核试卷
部门：
姓名：
岗位：
成绩：
一、填空题 （每题 2 分，共 30 分）
1、对于压力容器， GB150.1-2011 适用的设计压力范围是（ 不大于 35MPa ）。
2、 GB150.1-2011 适用的设计温度范围是（ -269℃ ～ 900℃ ）。
3、GB150 标准直接或间接考虑了如下失效模式 （ 脆性断裂 ）（ 韧性断裂 ）（ 接头泄漏 ）
（ 弹性或塑性失稳 ）（ 蠕变断裂 ）（ 腐蚀破坏 ）。
17、GB/T151 — 2014 使用的换热器型式是（ 固定管板式换热器 ）、（浮头式换热器 ）、（ U 形管
式换热器 ）、（釜式重沸器 ）、（填料函式换热器 ）和（ 高压管壳式换热器 ）；换热管与管
板连接的型式有（ 胀接 ）、（焊接 ）、（胀焊并用 ）和（ 内孔焊 ）。
4、泄漏试验包括 （ 气密性试验 ）、（ 氨检漏试验 ）、（ 卤素检漏试验 ）和（ 氦检漏试验 ）。
5、焊接接头由（ 焊缝 ）、（ 熔合区 ）（ 热影响区 ）三部分组成。
6、GB/T17616 规定 S1 表示（ 铁素体型 ）钢， S2 表示（ 奥氏体 -铁素体型 ）钢， S3表示
（ 奥氏体型 ）钢， S4 表示（ 马氏体型 ）钢。
7、壳体开孔处引起的应力可分为三种： （ 局部薄膜应力 ）（ 弯曲应力 ）和（ 峰值应力 ）。
8、对于（ 第 III 类 ）压力容器，设计时应当出具包括（ 主要失效模式 ）和（ 风险控制 ）
等内容的风险评估报告。
9、低温容器受压元件禁用硬印标记是为了降低（
以及复合钢板的耐腐蚀面则是为了降低（
脆断 ）风险，而有耐腐蚀要求的不锈钢腐蚀失效 ）风险。
10、 PWHT
的意思是（
焊后热处理
）。
11、封头各种不相交的拼接焊缝中心线间距离至少为封头的钢材厚度的（

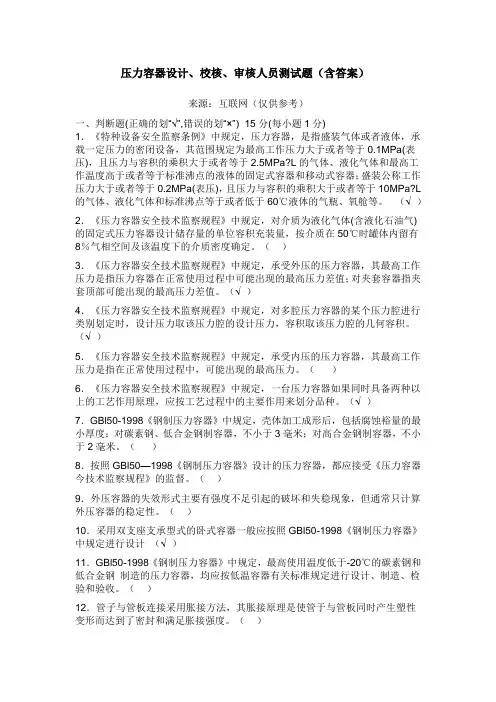

压力容器设计、校核、审核人员测试题(含答案)
压力容器设计、校核、审核人员测试题（含答案）
来源：互联网（仅供参考）
一、判断题(正确的划“√”,错误的划“×”) 15分(每小题1分)
1．《特种设备安全监察条例》中规定，压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa(表压)，且压力与容积的乘积大于或者等于2.5MPa?L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa(表压)，且压力与容积的乘积大于或者等于10MPa?L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶、氧舱等。 （√ ）
2．《压力容器安全技术监察规程》中规定，对介质为液化气体(含液化石油气)的固定式压力容器设计储存量的单位容积充装量，按介质在50℃时罐体内留有8％气相空间及该温度下的介质密度确定。（× ）
3．《压力容器安全技术监察规程》中规定，承受外压的压力容器，其最高工作压力是指压力容器在正常使用过程中可能出现的最高压力差值；对夹套容器指夹套顶部可能出现的最高压力差值。（√ ）
4．《压力容器安全技术监察规程》中规定，对多腔压力容器的某个压力腔进行类别划定时，设计压力取该压力腔的设计压力，容积取该压力腔的几何容积。（√ ）
5．《压力容器安全技术监察规程》中规定，承受内压的压力容器，其最高工作压力是指在正常使用过程中，可能出现的最高压力。（ × ）
6．《压力容器安全技术监察规程》中规定，一台压力容器如果同时具备两种以上的工艺作用原理，应按工艺过程中的主要作用来划分品种。（√ ）
7．GBl50-1998《钢制压力容器》中规定，壳体加工成形后，包括腐蚀裕量的最小厚度：对碳素钢、低合金钢制容器，不小于3毫米；对高合金钢制容器，不小于2毫米。（ × ）
压力容器设计人员测试题2
——仅供参考 新乡市万和过滤技术股份公司考试题
部门： 姓名： 成绩：
一、 判断题（正确的划“√”，错误的划“×”。）10分
1、根据《特种设备安全监察条例》中规定，压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体和最高工作温度高于或者等于标准沸点的液体、容积大于或者等于30L且内直径(非圆形截面指截面内边界最大几何尺寸)大于或者等于150mm的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.02MPa（表压），且压力与容积的乘积大于或者等于1.0MPa?L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱。( )
2、GB150-2011《压力容器》中规定，承受外压的压力容器，其最高工作压力时指容器在正常使用过程中可能出现的最高压力差值；对夹套容器指夹套顶部可能出现的最高压力差值。（ ）。
3、TSG R0004-2009《固定式压力容器安全技术监察规程》中规定，多腔压力容器各腔类别不同时，应按类别最高的腔提出设计、制造、检验与验收的要求。
（ ）
4、TSG R0004-2009《固定式压力容器安全技术监察规程》中规定，容积是指压力容器的几何容积，即由设计图样标注的尺寸计算(不考虑制造公差)并圆整，且不扣除内件体积的容积。（ ）
5、在GB150-2011《压力容器》中规定：试验温度是指压力试验过程中，试验液体的温度。（ ）
6、TSG R0004-2009《固定式压力容器安全技术监察规程》中规定，制造单位对原设计的修改，均应取得原设计单位同意修改的书面文件，并对改动部位作详细记录。（ ）。
7、GB150-2011《压力容器》中规定，外压容器和真空容器应以内压进行压力试验。（ ）
压力容器设计人员考试试题
压力容器设计人员考试题
姓名：_______________ 分数_________________
一、填空题（每题1分，共15分）。
1. TSG R0004-2009适用的压力容器范围包括 和 。
2. “低温低应力工况”系指壳体或其受压元件的设计温度虽然低于或等于-20℃，但其环向应力不小于或等于钢材标准常温屈服点的__ ___ 且不大于50MPa的低温容器。
3. 安全阀、爆破片的排放能力，必须大于或等于压力容器的
________。
4. 碳素钢和低合金钢制的压力容器当设计温度低于或等于__ ___ ℃为低温压力容器。
5. 写出五种压力容器用材料的标准__________、___________、____________、____________、____________。
6. Q345R（HIQ）HIQ的意思是____________。
7. 压力容器用锻件为I、II、III、IV 级，其质量等级由 __ 到 __
8. 无折边球形封头与圆筒连接的 T 型接头，必须采用 ____ 焊缝。
9. 外压容器上设置加强圈，是为了变长圆筒为短圆筒或缩短圆筒的计算长度，目的均为提高圆筒的 ___ ___ 。
10. 容器制造时应先完成_____________才能进行受压元件材料的分割。
11. 对第Ⅲ类压力容器，设计时应当出具包括____________ 和____________
等内容的风险评估报告。
12. 对于带有安全阀、爆破片等超压泄放装置的压力容器，如果设计时提出气密性试验要求，则设计者应当给出该压力容器的 。
13. GB150 规定的圆筒外压周向稳定安全系数是 ____。
14. 焊材J507RH，R代表 ，H代表 。
