变电站管理规定及现场运行规程
变电站管理规定及现场运行规程
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT 变电站管理制度及现场运行规程 电力施工 目录: 第一章:规章制度 第二章:变压器 第三章:开关 第四章:配电装置 第五章:直流系统 第一章总则 第一节概况 **变电站地处**集镇，属35KV降压站，其拥有35KV母线、6KV母线各一回； 型主变一台； 型厂变一台；共有 出线 回，现用 回，分别为 ， ， ， ， 其余 回6KV做备用间隙。 第二节规章制度 文明生产管理制度 第一条尊师爱徒，团结同志，礼貌待人，遵守值班纪律，爱护公物及设备设施，电话联系工作应先报姓名，使用文明专业用语。 第二条上班不准穿背心、裙子、短裤、拖鞋、高跟鞋等不利于工作的服饰，做到服装整齐。 第三条严格清洁卫生制度，强调执行： 1.不准在控制室或配电房吸烟、烧饭，以免引进老鼠或引起火灾事故； 2.残食杂物不准乱丢乱倒，需清除到指定地点或垃圾箱； 3.公共场所必须划分清洁区域，安排专人管理，定期打扫，并经常注意保持清洁； 4.控制室、配电室、办公室及所有控制（开关）盘、柜、箱应窗明几净、摆放整齐； 5.室内外无积水、无垃圾、无散失器材和杂物、无蜘蛛网； 6.各种图表具备，悬挂整齐，资料保管符合要求，方便使用； 7.电缆沟电缆排列整齐，无积水、泥沙垃圾、盖板完好平整； 第四条场地环境要求： 1.场地内外应平整无缺，道路成形或畅通，设备巡视有走道； 2.搞好站内外绿化，防止污染，净化空气； 3.设备完好率达到部颁标准的要求。设备、箱体、金属构架应定期刷油漆，保证无锈蚀、无渗漏、设备标示明显，名称编号正确，相色清楚，表面无灰尘； 4.生产厂房无漏水损坏，孔洞已堵塞，防火墙均做好，安全设施完好； 5.户室内设备有防鸟措施，杆头已封堵； 6.生产厂区有出入制度，值班期间值班人员不会客，生产厂区不作会客场所，孩童不得入内，并不得有家禽家畜进入。 值班制度 第一条本站值班方式，由所属主管单位根据其在电网中的地位等情况而确定，并编制值班轮流表，值班人员必须严格遵守执行，未经允许不得随意调班。 第二条值班时间，值班人员应遵守劳动纪律，坚守工作岗位，不得做与值班无关的工作。 第三条值班人员应穿戴整齐，不准穿奇装异服。 第四条在当班期间，值班人员切记要作好保卫、保密和运行维护工作。 第五条值班人员必须注意对相关业务知识的学习，做到理论上知晓，操作上规范熟练。 交接班制度 第一条值班人员应按规定时间进行交接班，并提前15分钟作好交接班准备工作，接班人员未到齐，不准交接班。特殊情况须经所在单位领导批准后，方可交接班，未办完交接手续前，不得擅离职守。 第二条在处理事故或进行倒闸操作时，不得进行交接班；交接时发生事故，停止交接班并由交班人员进行处理，接班人员在交班班长指挥下协助工作。 第三条交接班应交清下列内容，一般应为： 1.系统或本站运行方式； 2.保护和自动装置运行及变更情况； 3.设备异常、事故处理、缺陷处理情况； 4.倒闸操作及未完的操作指令； 5.设备检修、试验情况，安全措施的布置，地线组编号及位置和使用中的工作票情况； 6.其它； 第四条交接时应做到全面交接、对口检查。 第五条交接完毕后，双方值班人员在交接班记录薄上签名。 巡回检查制度 第一条值班人员必须认真地按时巡视设备，对设备异常状态做到及时发现、认真分析、正确处理、作好记录、并向有关领导汇报。 第二条巡视应按本站规定的时间、路线进行，对全部设备检查每班不少于3次，中班必须进行1次闭灯检查。 第三条值班人员进行巡视后，应将检查情况及巡视时间作好记录。 第四条遇有下列情况，应增加巡视次数： 1.设备过负荷或负荷有显着增加时； 2.设备经过检修、改造和长期停用后重新投入系统运行； 3.设备缺陷近期有发展时； 4.恶劣气候、事故跳闸和设备运行中有可疑的现象时； 5.法定节、假日及上级通知有重要供电任务期间。 第五条单人巡视时，必须遵守《电业安全工作规程》中的有关规定。 第六条站（所）长、专责技术人员应定期巡视设备。 设备验收制度 第一条凡新建、扩建、大小修、预试的设备，必须经过验收合格，手续完备，方能投入系统运行。 《变电站管理制度及现场运行规程 》第二条凡新建、扩建、大小修、预试的设备验收，均按部颁及有关规程和技术标准进行。 第三条设备的安装或检修，在施工过程中，需要中间验收时，设备管理单位负责人应指定专人配合进行，其隐蔽部分，施工单位应作好记录；中间验收项目，应由设备管理单位负责人与施工检修单负责商定。 第四条大小修、预试、设备年校、仪表效验后，由有关修、试人员将情况记入记录薄中，并注明是否可以投入运行，无疑后方可办理完工手续。 第五条验收的设备个别项目未达到验收的标准，而系统急需投入运行时，须经上级主管部门或主管领导批准。并由修试部门作好记录。 设备缺陷管理制度 第一条运行中的设备发生异常，虽能继续使用，但影响安全运行，均称为设备缺陷，缺陷可分三大类： （1）一类缺陷：性质严重、情况危急、必须立即处理，否则，即将发生人身伤亡、大面积停电、原设备损坏、通讯中断。 （2）二类缺陷：性质严重、情况严重，虽尚可继续运行，但已影响设备出力，不能满足系统正常运行的需要，或短期内将可能发生事故，威胁安全运行，应当列入月的计划，作缺陷消除处理。 （3）三类缺陷；性质一般，情况轻微，对按去那运行影响不大，尚能坚持运行者。 第二条有关人员发现设备缺陷后，无论消除与否均应由发现人员作好记录，并向有关领导汇报。严重缺陷设备单位负责人应及时组织消除或采取其它措施防止造成事故，需其他部门处理者，应及时上报并督促尽快办理，对一般缺陷可列入计划进行处理。 第三条设备所在单位领导应经常检查设备缺陷消除情况，对未消除者应尽快处理。 第四条检修人员消除缺陷后，应及时向有关人员交底，经有关人员验收合格后作好记录，注明缺陷已消除。 两票管理办法 为加强两票管理，确保两票合格率100，保障人身设备安全。根据《安规》和公司相关规定，制定本办法。 一、工作票和操作票制度，是保证人身和设备安全的重要措施，必须严格守《安规》和《州电力总公司两票实施细则》的有关规定，不得无票或达票工作。 二、两票的管理拟定专人负责任，统一管理和发放，定于每月20日收回并评价合格率。按其使用分为“合格”和“不合格”两种，对“不合格”的票，要指出问题或予以说明。 三、工作票和操作票应用钢笔或圆珠笔认真填写，字迹清楚，票面整洁，切实做到所列组织措施严密，技术措施安全可靠。 四、“两票”按月分类进行汇总装订，各执行单位应按“两票”实施细则标准进行自查，自评其合格率。合格率计算方法为： 合格率=（当月使用的工作票-不合格份数）/当月使用的工作票份数*100 工作票和操作票应先统一编号，按其操作顺序使用。对已完工的工作票应盖“已终结”印章，作废的工作票应盖“作废”印章；对已操作的操作票应盖“已执行”印章，作废的操作盖“作废”印章。“两票”保存期均为一年。 五、工作票终结和操作票执行后，应分别在工作票和操作票登记薄上登记。 六、票面要求整洁，切实与现场实际相符。凡有弄虚作假或有意撕毁和丢失者，都定为不合格的票面数。 七、工作票应填写一式两份，一份由工作许可人收执，按值移交，另一份应保持在工作地点，由工作负责人收执，工作完毕办理工作终结手续。如遇特殊情况不能按时完成任务时，工作负责人应在3小时以前提出要求延长时间。操作票由操作人员填写，监护人审查为原则，每张操作票只能填写一个操作任务，在操作时，每操作完一项，应立即对该项做一个“”并记下操作时间。 八、工作票应由工作负责人工作前一天认真填写，交工作许可人查阅签名，同时交工作签发人审核，确认无误后签发，并报调度审批同意。 九、“两票”有关责任人按《电业安规》规定履行职责。 1、工作票签发人：1）工作必要性；2）工作是否安全；3）工作票上所填安全措施是否正确完备；4）工作负责人和全休工作人员是否适当和充实。具备必要的条件：应由本单位熟悉人员技术水平，熟悉设备情况，熟悉电业安规的生产领导人、技术人员或公司批准的人员担任。 2、工作负责人：1）正确填写工作票；2）正确安全的组织工作；3）结合实际进行安全思想教育；4）检查工作许可人所做的现场安全措施是否与工作票所列的措施相符；5）工作前对全休人员交待工作任务和安全措施；6）监护工作人员遵守本规程；7）工作班人员变动是否合适。具备必要的条件：应从变电站主值班人员中挑选。 3、工作许可人：1）审查工作票所列安全措施是否完备，是否符合现场实际条件；2）正确完成工作票所列的安全措施；3）工作前向工作负责人交待所做的安全措施；4）正确发出许可开始工作的命令。具备必要的条件：由组长或工作中熟悉现场设备情况，熟悉施工技术，熟悉工作人员技术水平的人员担任，还必须从事本工种三年以上或本班组两年以上，学徒工、实习生不能担任工作负责人。 4、工作班成员：认真执行规程和现场安全措施，互相关心，监督规程和现场措施的实施。 十、对于全年“两票”合格率保持100的班组和个人给予一定的奖励。 设备评级管理制度 定期对设备进行检查评级，是正确了解和掌握设备运行状况，及时发现和消除设备缺陷，保证设备经常处于完好状态的重要措施之一，为切实做好设备的检查评级工作特制定本制度。 第一条设备评级必须从实际出发，以运行考验为重要依据。结合预防性试验、更新改造、大小修后的有关数据和存在的问题，真实全面的反映设备的技术状况。 第二条设备单元的划分，必须结合职责落实到人，实行设备专责制，设备运行责任人应经常掌握所管辖设备的运行状况，进行检修和维护，及时对设备进行鉴定和评级，提出升级方案。 第三条评级工作按每季进行一次，组织运行及检修人员对所辖的设备进行评级，列出二、三类设备缺陷，建立台账，整改落实。 第四条单位的负责人参加设备评级鉴定工作，负责审查，汇总本单位的设备情况，制定设备升级的计划并报公司生产技术单位。 第五条设备按其完好程度分为一、二、三类，一、二类设备统称为完好设备，完好设备与全部设备比例为“设备完好率”以百分数表示： 设备完好率=（一类设备 二类设备）/全部设备*100 第三节全站正常运行方式 **变电站采用35KV输电线路上大网运行的方式，进行输变电运行。 一、1#主变高压侧通过金33开关与35母线连接运行； 二、1#主变低压侧通过金102开关与10母线连接运行； 三、10泗井线通过金101开关与10母线连接运行； 四、10集镇线通过金103开关与10母线连接运行； 五、10枫香淌线通过金104开关与10母线连接运行； 六、10鄢家墩线通过金105开关与10母线连接运行。 第四节正常运行方式下倒闸操作的原则及步骤 正常运行方式下倒闸操作的原则是严禁带负荷拉，合刀闸，必须使用开关来接通或断开负荷电流。因此在停电操作时，应先断开开关，再拉开线路侧刀闸和母线侧刀闸，送电操作程序与此相反。 1、线路开关停（送）电操作： 线路停电时先断开线路开关，其次是先拉开线路侧刀闸，后拉开母线侧刀闸，送电时的操作程序与此相反。
变电站运行操作规程
变电站运行操作规程一、运行操作的原则和目标1.1原则：（1）安全第一，确保变电站运行人员的人身安全和设备的安全；（2）严格执行操作规程，按照操作手册和工作票精确操作；（3）团队合作，沟通协调，相互配合；（4）强化监督和检查，及时发现和解决问题。
1.2目标：（1）确保变电站设备的正常运行，降低运行风险；（2）高效运行，提高设备利用率和运行效能；（3）确保电力系统的安全稳定运行。
二、运行操作的基本要求2.1运行人员的职责和权限：（1）运行人员必须具备相关岗位资质，严禁擅自变更、调整设备运行状态；（2）运行人员必须明确各自的职责及权限范围，并在规定范围内履行职责。
2.2运行操作的安全要求：（1）严禁在设备运行状态下进行维修工作；（2）严禁未经允许擅自进入高压设备的带电区域；（3）严禁修改设备的安全装置，并保持其正常工作状态；（4）遵守用电安全操作规范，确保设备运行安全。
2.3运行记录和报告要求：（1）运行人员应及时记录变电站设备的运行情况和异常情况，并按规定提交运行报告；（2）及时将设备运行情况和隐患等信息上报至上级管理部门。
三、运行操作的具体程序和要求3.1设备操作程序：（1）运行人员在操作设备之前，必须查看操作手册，了解设备操作的具体步骤；（2）严格按照设备操作步骤进行操作，确保操作的准确性和安全性；（3）操作完毕后，必须关闭设备并在操作日志中进行记录。
3.2值班交接程序：（1）交接班时，必须进行详细的值班记录交接；（2）交接班记录中应包括设备运行情况、异常情况、处理措施等内容；（3）接班人员应仔细核对交接记录，确保准确无误。
3.3应急处理程序：（1）遇到设备异常情况时，应立即采取相应的应急措施，并及时向上级报告；（2）应急处理记录应详细记录异常情况、处理过程和结果等内容。
3.4运行报告和隐患整改：（1）运行人员应每日填写运行报告，详细记录设备运行情况和发现的问题；（2）对于发现的问题和隐患，必须及时上报至上级，并按规定进行整改。
变电站运行管理规范
变电站运行管理规范1. 引言变电站作为电力系统的重要组成部分，负责将高压电力输送到低压电网，并实现电能的转换、控制和保护等功能。
为了确保变电站的正常运行和安全稳定供电，制定一套科学有效的运行管理规范是非常必要的。
本文档旨在为变电站运营管理人员提供一些操作指南和规范，以确保变电站的安全运行。
2. 变电站运行管理职责和组织结构2.1 运行管理职责•监督变电站设备的日常运行情况，确保设备正常运转。
•负责变电站设备的维护保养，定期检查设备的运行状态。
•进行设备故障排除和修复，确保设备的高效稳定运行。
•保证变电站的安全供电和紧急情况下的应急处置能力。
•跟踪和负责相关法规、标准和规范的更新和落实。
2.2 组织结构•变电站站长：负责变电站的日常运行管理工作，协调各个岗位的工作，策划和制定运行管理计划。
•运行值班员：负责变电站的日常运行控制和设备监控，及时处理设备运行异常。
•设备维护人员：负责变电站设备的维护保养和日常巡检，及时发现和修复设备故障。
•安全管理人员：负责变电站的安全管理工作，制定安全操作规程，组织安全培训和应急演练。
3. 变电站运行管理流程3.1 运行计划编制运行管理人员根据电力系统的运行需求和变电站设备的状态，制定合理的运行计划。
运行计划包括设备的开关操作、设备的维护保养和设备的检查等内容。
3.2 设备运行监控运行值班员负责对变电站设备进行监控，及时发现设备的异常情况，并采取相应的措施进行处理。
运行值班员需要熟悉设备的运行参数和运行状态，能够判断设备的运行是否正常。
3.3 设备维护保养设备维护人员根据运行管理人员制定的维护计划，定期对设备进行维护保养工作。
维护保养包括设备的清洁、紧固、润滑等工作，以及设备的定期检查和测试。
3.4 故障排除和修复当设备发生故障时，设备维护人员需要及时排除故障，并进行相应的修复工作。
故障排除的过程需要记录并分析故障原因，以便做出相应的改进措施。
3.5 安全管理和应急处置安全管理人员负责变电站的安全管理工作，制定安全操作规程，组织安全培训和应急演练。
35KV变电站现场运行规程
35KV变电站现场运行规程自己看啊2.1 电气设备的状态2.1.1 操作任务是将系统〔或设备〕由一种状态转变为另一种状态。
设备状态可分为：2.1.1 .1 运行状态2.1.1 .2 热备用状态2.1.1 .3 冷备用状态2.1.1 .4 检修状态2.2 调度管理2.2.1 监控、操作人员、变电站留守人员必须服从电网统一管理和统一调度，严守调度纪律，服从调度指挥。
2.3.2 所有电气操作必须执行以下要求：2.3.2 .1 只有当值操作人员有权进行倒闸操作。
在事故处理或特殊检修时方允许非当值操作人员进行指定项目的操作。
2.3.2 .2 修试人员只能进行被修试设备的手动操作，需要进行不带一次电压的电动操作时，须由当值操作员进行，并在工作结束后恢复原来状态，严格执行设备验收传动试验制度。
2.3.2 .3 变电站的一切倒闸操作应由两人操作。
操作队副职操作，正值监护。
2.3.2 .4 倒闸操作应根据《电业安全工作规程》〔发电厂及变电站部分〕及省、市公司的有关规定进行，正确使用安全工器具。
2.3.2 .5 操作时，不得做与操作无关的工作和交谈。
若听到调度电话铃声，操作人员应立即停止操作，接听调度电话。
2.3.2 .6 更改继电保护及自动装置定值应根据“继电保护及自动装置定值通知单”和调度指令进行，并严格执行整定流程。
自己看啊2.3.2 .7 监控、操作人员在接受调度指令时，应启用录音电话，互报单位和姓名，严格执行发令、复诵、录音、汇报和记录制度，并使用统一的调度术语和操作术语，发令、受令双方应明确发令时间和完成时间，以表示操作的开始和终结，并将时间记入值班记录簿内。
2.3.2 .8 调度同时预发两个及以上的操作任务时，必须按各个任务的操作程序依次进行操作，不得几个任务同时操作。
2.3.2 .9 操作中如发生事故或异常情况时，应立即终止操作，并报告调度，经调度同意后，才能继续进行操作。
2.3.3 变电站的倒闸操作一般应正确掌握以下十二步骤：2.3.3 .1 接受调度预发任务票2.3.3 .2 查对模拟图板填写操作票2.3.3 .3 审查发现错误应重新填票2.3.3 .4 对操作进行预想2.3.3 .5 调度正式发令操作2.3.3 .6 模拟操作2.3.3 .7 逐项唱票并核对设备名称编号2.3.3 .8 操作并逐项勾票2.3.3 .9 检查设备并使系统模拟图与设备状态一致2.3.3 .10 向调度汇报操作任务完成2.3.3 .11 做好记录签销操作票2.3.3 .12 复查评价、总结经验。

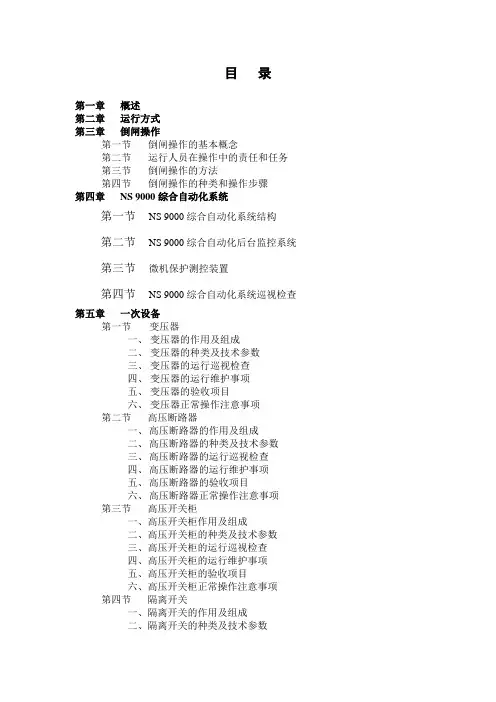

变电站现场运行规程
目录第一章概述第二章运行方式第三章倒闸操作第一节倒闸操作的基本概念第二节运行人员在操作中的责任和任务第三节倒闸操作的方法第四节倒闸操作的种类和操作步骤第四章NS 9000综合自动化系统第一节NS 9000综合自动化系统结构第二节NS 9000综合自动化后台监控系统第三节微机保护测控装置第四节NS 9000综合自动化系统巡视检查第五章一次设备第一节变压器一、变压器的作用及组成二、变压器的种类及技术参数三、变压器的运行巡视检查四、变压器的运行维护事项五、变压器的验收项目六、变压器正常操作注意事项第二节高压断路器一、高压断路器的作用及组成二、高压断路器的种类及技术参数三、高压断路器的运行巡视检查四、高压断路器的运行维护事项五、高压断路器的验收项目六、高压断路器正常操作注意事项第三节高压开关柜一、高压开关柜作用及组成二、高压开关柜的种类及技术参数三、高压开关柜的运行巡视检查四、高压开关柜的运行维护事项五、高压开关柜的验收项目六、高压开关柜正常操作注意事项第四节隔离开关一、隔离开关的作用及组成二、隔离开关的种类及技术参数三、隔离开关的运行巡视检查四、隔离开关的运行维护事项五、隔离开关的验收项目六、隔离开关正常操作注意事项第五节电压互感器一、电压互感器的作用及组成二、电压互感器的种类及技术参数三、电压互感器的运行巡视检查四、电压互感器的运行维护事项五、电压互感器的验收项目六、电压互感器正常操作注意事项第六节电流互感器一、电流互感器的作用及组成二、电流互感器的种类及技术参数三、电流互感器的运行巡视检查四、电流互感器的运行维护事项五、电流互感器的验收项目六、电流互感器正常操作注意事项第七节避雷器一、避雷器的作用及组成二、避雷器的种类及技术参数三、避雷器的运行巡视检查四、避雷器的运行维护事项五、避雷器的验收项目六、避雷器正常操作注意事项第八节电抗器一、电抗器作用及组成二、电抗器的种类及技术参数三、电抗器的运行巡视检查四、电抗器的运行维护事项五、电抗器的验收项目六、电抗器正常操作注意事项第九节消弧线圈一、消弧线圈作用及组成二、消弧线圈的技术参数三、消弧线圈的运行巡视检查四、消弧线圈的运行维护事项五、消弧线圈的验收项目六、消弧线圈正常操作注意事项第十节阻波器一、阻波器作用及组成二、阻波器的种类及技术参数三、阻波器的运行巡视检查四、阻波器的运行维护事项五、阻波器的验收项目六、阻波器正常操作注意事项第十一节母线一、母线作用及组成二、母线的种类及技术参数三、母线的运行巡视检查四、母线的运行维护事项五、母线的验收项目六、母线正常操作注意事项第十二节电力电缆一、电力电缆作用及组成二、电力电缆的种类及技术参数三、电力电缆的运行巡视检查四、电力电缆的运行维护事项五、电力电缆的验收项目六、电力电缆正常操作注意事项第六章继电保护及自动装置第一节主变压器保护一、主变压器保护的配置二、主变压器保护的范围三、主变压器保护的组成四、主变压器保护压板对照说明五、主变压器保护的操作方法及注意事项六、主变压器保护故障及异常信息的对照说明第二节母线联络保护一、母线联络保护的配置二、110KV线路保护的组成三、110KV线路保护压板对照说明四、110KV线路保护的操作方法及注意事项五、110KV线路保护故障及异常信息的对照说明第三节110KV线路保护一、110KV线路保护的配置二、110KV线路保护的范围三、110KV线路保护的组成四、110KV线路保护压板对照说明五、110KV线路保护的操作方法及注意事项六、110KV线路保护故障及异常信息的对照说明第四节35KV线路保护一、35KV线路保护的配置二、35KV线路保护的范围三、35KV线路保护的组成四、35KV线路保护压板对照说明五、35KV线路保护的操作方法及注意事项六、35KV线路保护故障及异常信息的对照说明第五节6KV线路保护一、6KV线路保护的配置二、6KV线路保护的范围三、6KV线路保护的组成四、6KV线路保护压板对照说明五、6KV线路保护的操作方法及注意事项六、6KV线路保护故障及异常信息的对照说明第六节故障录波装置一、故障录波装置的作用二、故障录波装置的使用与维护三、故障录波装置故障及处理第七章NZD 200高频开关直流电源系统第一节直流系统的作用第二节NZD 200高频开关直流电源系统的组成第三节NZD 200高频开关直流电源系统的操作方法及注意事项第四节NZD 200高频开关直流电源系统故障及异常信息第八章站用电系统第一节变电站站用电重要性第二节站用电接线方式第三节站用电运行说明第九章小电流选线装置第一节小电流选线装置简介第二节小电流选线装置组成第三节小电流选线装置操作方法及注意事项第四节小电流选线装置故障及异常信息谢庄站运行规程目录谢庄站运行规程目录 (1)一、概述 (6)1-1、谢庄站系统描述 (6)1-2、前进中的谢庄变电站 (6)1-3、谢庄变电站安全环境描述 (8)二、运行方式 (8)2-1、常规运行方式 (8)2-2、特殊运行状态下的运行方式 (9)2-3、各级电压母线运行方式 (9)三、倒闸操作 (11)3-1、倒闸操作的基本概念 (11)3-2、倒闸操作流程图 (12)3-3、倒闸操作的规定 (14)3-4、倒闸操作的技术要求 (15)3-5、倒闸操作的操作步骤 (19)四、NS9000综合自动化系统 (20)4-1、NS9000综合自动化系统概述 (20)4-2、装置介绍 (23)4-3、新型微机五防装置在谢庄变电站的应用 (25)五、一次设备一、概述1-1、谢庄站系统描述平煤集团电务厂谢庄变电站站现有职工16人，其中主职10人，副职6人。
变电站运行操作规程完整
变电站运行操作规程完整变电站是电力系统中重要的设备，负责将高压电能转换为适合输送和分配的低压电能。
为了确保变电站的正常运行和安全性，必须建立完善的运行操作规程。
下面是一个完整的变电站运行操作规程，供参考。
一、总则1.本规程是为了确保变电站的安全运行、降低事故风险、保障电网稳定供电而制定的。
2.本规程适用于变电站运行操作人员，包括运行工、操作员等。
3.运行操作人员必须熟悉本规程，并按规程要求进行操作。
二、安全准备1.运行操作人员进入变电站前，必须穿着符合规定的安全防护装备，并检查装备是否完好有效。
2.运行操作人员必须严格按照变电站的安全制度和要求进行操作，禁止违规操作。
3.运行操作人员必须定期参加安全培训，提高自身安全意识和操作能力。
三、变电站操作1.进入变电站后，运行操作人员必须首先检查操作仪表、设备和电源运行状态是否正常。
2.运行操作人员必须按照变电站的运行规程进行操作，不得随意改动参数或操作方式。
3.变电站操作过程中，禁止饮食、吸烟、闲谈、玩手机等，确保专注于操作工作。
4.运行操作人员必须随时注意变电站设备运行情况，如有异常及时报告相关人员处理。
四、事故应急处理1.发生事故时，运行操作人员必须按照应急预案迅速采取措施，并及时报告上级领导和相关部门。
2.运行操作人员在处理事故时，必须做好自身安全保护，尽量避免事故扩大。
3.对于事故导致的设备损坏，运行操作人员必须记录详细情况，并进行事故分析，提出相应的改进措施。
五、设备维护和保养1.运行操作人员必须按照设备维护计划进行定期检查和保养，确保设备的正常运行。
2.运行操作人员在设备维护过程中，必须停电操作，使用符合规定的绝缘工具和设备，确保人身安全。
3.运行操作人员必须及时清理设备周围的杂物和灰尘，保持设备的清洁。
六、操作记录和报告1.运行操作人员必须按照规定填写操作记录，包括操作时间、工作内容、异常情况等。
2.运行操作人员必须按照要求及时报告设备故障、事故等情况，保持沟通畅通。

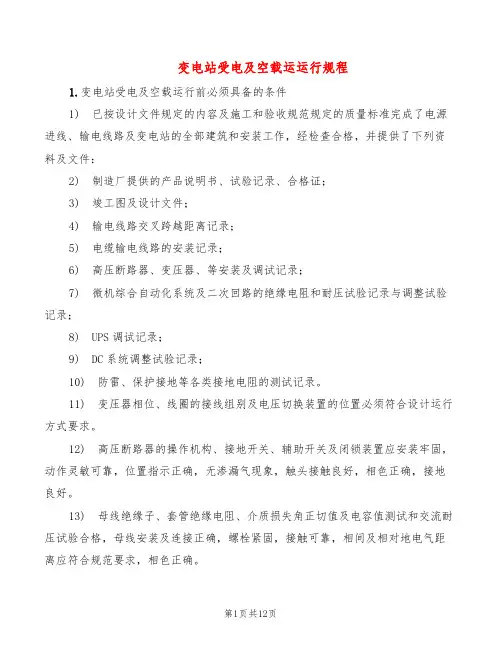

变电站受电及空载运运行规程(6篇)
变电站受电及空载运运行规程1.变电站受电及空载运行前必须具备的条件1) 已按设计文件规定的内容及施工和验收规范规定的质量标准完成了电源进线、输电线路及变电站的全部建筑和安装工作，经检查合格，并提供了下列资料及文件：2) 制造厂提供的产品说明书、试验记录、合格证；3) 竣工图及设计文件；4) 输电线路交叉跨越距离记录；5) 电缆输电线路的安装记录；6) 高压断路器、变压器、等安装及调试记录；7) 微机综合自动化系统及二次回路的绝缘电阻和耐压试验记录与调整试验记录；8) UPS调试记录；9) DC系统调整试验记录；10) 防雷、保护接地等各类接地电阻的测试记录。
11) 变压器相位、线圈的接线组别及电压切换装置的位置必须符合设计运行方式要求。
12) 高压断路器的操作机构、接地开关、辅助开关及闭锁装置应安装牢固，动作灵敏可靠，位置指示正确，无渗漏气现象，触头接触良好，相色正确，接地良好。
13) 母线绝缘子、套管绝缘电阻、介质损失角正切值及电容值测试和交流耐压试验合格，母线安装及连接正确，螺栓紧固，接触可靠，相间及相对地电气距离应符合规范要求，相色正确。
14) 电缆应按设计文件的规定敷设，排列整齐，标志齐全，终端相色正确，电缆与管道等的安全距离和相序排列应符合有关规范规定。
15) 受电及空载运行方案已经批准，操作电工经考试合格获上岗操作许可证，安全操作所需工、器具齐备。
2.变电站受电规定：1) 按照批准的方案及安全运行规章制度进行操作，严格执行操作票制度。
2) 电气人员必须按建制上岗。
3) 必须按系统对继电保护装置、备用电源自动投入装置、报警及预报警信号系统等进行模拟试验，并在综自系统及DCS系统上核实各种开关颜色或开闭显示。
4) 对于内设计算机可编程逻辑控制器的保护装置，在对软件进行检查及测试后，还应逐项模拟联锁及报警参数，验证逻辑的正确性和联锁及报警值的准确性。
5) 按试车方案规定认真做好变电所运行必需的各项操作及运行记录。
35kV变电站现场运行操作规程完整
35kV变电站现场运行操作规程·第一章总则第1条为保证变电站的安全,经济运行,加强变电站的运行管理,特制定本规程.第2条电力局(公司)主管生产局长,生技科,县调,变电站及各级变电运行人员应熟悉本规程.第二章变电站模式和设备调管范围第3条变电站模式1, 常规变电站2, 农村小型化I模式变电站3, 农村小型化II模式变电站4, 箱式变电站第4条调管设备的划分及运行1, 地调调管设备:2, 县调调管设备:3, 本站调管设备:4, 县调或本站调管设备的运行第5条计划检修按月度检修计划任务书的安排提前一天申请停电;计划临时检修,影响对外供电的,应提前三天向调度提出停电申请;不影响对外供电的,应提前一天提出申请,停电时间以调度的批复为准.第三章电气设备的巡视第一节设备巡视制度第6条设备巡视应严格按照《安规》中的要求,做好安全措施.第7条正常巡视:变电站内的日常巡视检查,除交接班巡视外,每天早晚高峰负荷时各巡视一次,每周至少进行一次夜间熄灯巡视.第8条在下列情况下应进行特殊巡视1, 新投运或大修后的主设备,24小时内每小时巡视一次.2, 对过负荷或异常运行的设备,应加强巡视.3, 风,雪,雨,雾,冰雹等天气应对户外设备进行巡视.4, 雷雨季节特别是雷雨过后应加强巡视.5, 上级通知或重要节日应加强巡视.第9条巡视时,应严格按照巡视路线和巡视项目对一,二次设备逐台认真进行巡视,严禁走过场.第10条巡视高压室后必须随手将门关严.第11条每次的巡视情况应进行记录并签名;新发现的设备缺陷要记录在"设备缺陷记录本"内.第二节主设备的巡视项目第12条主变压器的巡视检查项目1, 正常巡视1)变压器运行声音是否正常.2)变压器油色,油位是否正常,各部位有无渗漏油现象.3)变压器油温及温度计指示是否正常,远方测控装置指示是否正确.4)变压器两侧母线有无悬挂物,金具连接是否紧固;引线不应过松或过紧,接头接触良好,试温蜡片无融化现象.5)呼吸器是否通畅;硅胶是否变色;瓦斯继电器是否充满油;压力释放器(安全气道)是否完好无损.6)瓷瓶,套管是否清洁,有无破损裂纹,放电痕迹及其它异常现象.7)主变外壳接地点接触是否良好.8)有载分接开关的分接指示位置及电源指示是否正常.9)冷却系统的运行是否正常.10) 各控制箱及二次端子箱是否关严,电缆穿孔封堵是否严密,有无受潮.11) 警告牌悬挂是否正确,各种标志是否齐全明显.2, 特殊巡视1)大风天气时,检查引线摆动情况及变压器上是否有悬挂物.2)雷雨天气后,检查套管是否有闪络放电现象,避雷器放电计数器是否动作.3)暴雨天气时,检查站内外排水情况,周围是否有洪水,滑坡,泥石流,塌陷等自然灾害的隐患.4)大雾天气时,检查瓷瓶,套管有无放电现象,并应重点监视污秽瓷质部分有无放电现象.5)下雪天气时,根据积雪检查各接点的发热情况,并及时处理积雪和冰柱.6)发生近距离短路故障后,检查变压器各侧套管接头有无异常.7)主变满负荷或过负荷运行时,应加强巡视.第13条有载分接开关的巡视检查项目1, 有载分接开关的分接指示器指示是否正确,电压指示是否在规定电压允许偏差范围内. 2, 控制器电源指示灯是否正常.3, 分接开关储油柜的油位,油色及其干燥剂是否正常.4, 分接开关及其附件各部位有无渗漏油.5, 计数器动作是否正常,能否及时记录分接变换次数.6, 电动操作箱门关闭是否严密,防潮,防尘,防小动物措施是否良好.第14条真空断路器的巡视检查项目1, 分,合闸位置指示是否正确,与实际运行位置是否相符.2, 断路器及重合器指示灯是否正确.3, 支柱绝缘子及套管有无裂痕或放电现象.4, [FS:PAGE]引线驰度是否适中,接触是否良好,试温蜡片有无融化.5, 断路器支架接地是否完好.第15条SF6断路器的巡视项目1, 每日定时记录SF6气体压力.2, 断路器各部分有无异音(漏气声,震动声).3, 套管有无裂纹或放电声.4, 引线驰度是否适中,接触是否良好,试温蜡片有无融化.5, 分,合闸位置指示是否正确,与实际运行位置是否相符.6, 断路器支架接地完好.第16条油断路器的巡视检查项目1, 分,合闸位置指示是否正确,与实际运行位置是否相符.2, 油色,油位是否正常,有无渗漏油痕迹,放油阀关闭是否紧密.3, 排气管是否完好,有无喷油现象.4, 表面是否清洁,各部件连接是否牢靠,有无发热变色现象.第17条弹簧操动机构的巡视检查项目1, 机构箱门是否平整,开启灵活,关闭紧密.2, 储能电动机的电源刀闸或熔丝接触是否良好.3, 检查分,合闸线圈有无变色,变形或异味.4, 断路器在分闸备用状态时,合闸弹簧是否储能.5, 各辅助接点,继电器位置是否正确.第18条电磁操作机构的巡视检查项目1, 机构箱门是否平整,开启灵活,关闭紧密.2, 检查分,合闸线圈及合闸接触器有无变色,变形或异味.3, 直流电源回路接线端子有无松脱,锈蚀.第19条隔离开关的巡视检查项目1, 绝缘子是否完整无裂纹,无放电现象.2, 机械部分是否正常.3, 闭锁装置是否正常.4, 触头接触是否良好,接触点是否发热,有无烧伤痕迹,引线有无断股,折断现象.5, 接地刀闸接地是否良好.第20条电容器的巡视检查项目1, 检查三相电流表是否平衡,有无不稳定或激增现象,各相差应不大于10%.2, 放电线圈及三相放电指示灯是否良好.3, 电容器分档刀闸位置是否正确.4, 电容器内部有无放电声;外壳有无鼓肚,渗漏油现象;瓷套有无裂纹,闪络痕迹.5, 电容器油位是否在允许范围内.6, 电容器内部连接线是否牢固可靠,.7, 电容器避雷器是否完好,外壳接地是否良好.第21条互感器,耦合电容器的巡视检查项目1, 互感器套管支柱绝缘子是否清洁,有无放电痕迹.2, 瓷件是否完好,无裂纹损坏.3, 接头是否牢固,无过热变色现象.4, 充油式互感器油位是否在允许范围内.5, 外壳接地是否良好.第22条防雷设施的巡视检查项目1, 避雷器正常巡视项目1)瓷质,法兰部分有无破损,裂纹及放电现象;硅橡胶外壳表面是否有老化,裂纹等痕迹.2)检查放电计数器是否动作,外壳有无破损.3)检查引线是否牢固,接地是否良好.4)避雷器内部有无异常声响.2, 特殊天气的防雷设施巡视项目1)大风天气时,检查避雷针的摆动情况.2)雷雨后,检查放电计数器动作情况.3)检查引线及接地线是否牢固,有无损伤.第23条母线的巡视检查项目1, 各接头部分是否接触良好.2, 检查软母线是否有断股,散股现象;硬母线有无机械损伤.3, 接地故障后,检查瓷瓶表面是否有放电痕迹.4, 大雪天应检查母线的积雪及融化情况.5, 雷雨后,应检查绝缘子是否有破损,裂纹及放电痕迹.第24条阻波器的巡视检查项目1, 检查引线有无断股,接头有无放电现象.2, 阻波器上有无搭挂物.第25条电力电缆的巡视检查项目1, 电力电缆头是否清洁完好,有无放电发热现象.2, 检查电缆沟有无积水,盖板有无破损,放置是否平稳,沟边有无倒塌现象.3, 检查电缆终端防雷设施是否完好.4, 检查电力电缆外壳,外皮等接地是否良好.第26条微机保护装置的巡视检查项目1, 保护装置自检试验时,动作信号是否正确.2, 运行监视灯指示是否正确.3, 保护装置是否有装置故障的告警信号.4, 检查液晶显示信息量(如电压,电流,功率一次值,保护投入情况等)是否正[FS:PAGE]确.5, 检查保护装置显示时间是否正确.第27条微机监控装置的巡视检查项目1, 检查后台机(含UPS装置)运行是否正常.2, 检查主菜单中各个子菜单(功能开关)是否完备,检查有关数据显示是否正确.各遥测,遥信量是否正确无误.3, 后台打印机工作是否正常,打印纸安装是否正确,数量是否足够.4, 检查或维护过程中,严禁更改后台机的参数,图表及实时数据.禁止退出监控系统.第28条直流电源装置的巡视检查项目1, 检查蓄电池电压值,连接片有无松动和腐蚀现象,壳体有无渗漏和变形,绝缘电阻是否下降.2, 对铅酸,镉镍蓄电池组,检查每只蓄电池的液面高度,看有无漏液,若液面低于下线,应补充蒸馏水,调整电解液的比重在合格范围内.3, 对充电装置,检查三相交流电压是否平衡,运行噪声有无异常,交流输入电压值,直流输出电压值,直流输出电流值等表计显示是否正确,正对地和负对地的绝缘状态是否良好.4, 检查直流电源装置上的各种信号灯,声响报警装置是否正常.第29条小电流接地微机选线装置的巡视检查项目1, 检查各指示是否正确无误.2, 检查打印机电源指示灯是否完好,打印纸安装是否正确,数量是否足够.3, 运行指示灯是否正常,自检功能是否完好.第30条计量和指示仪表的巡视检查项目检查计量和指示仪表的指示值是否正确,指示灯是否正常.第四章电气设备的运行第一节主变压器的运行第31条变压器的运行必须满足现行《变压器运行规程》的要求.第32条主变额定运行方式1, 主变压器的运行电压一般不应高于该运行分接电压的105%.2, 变压器在上层油温不超过额定值的条件下,可以按照额定容量长期连续运行,这就是变压器允许的正常负荷.第33条上层油温经常在85℃以下,负荷不超过额定容量的变压器,可以短时过负荷运行,此时值班员应立即采取措施,将负荷限制在额定容量以内,过负荷时间不应超过30min.第34条经常在接近满负荷状态下运行的变压器,值班员可依据现行《变压器运行规程》的有关规定,计算本站变压器的过负荷倍数和时间,经县局生技科批准后生效.第35条变压器在下列情况下,不允许过负荷运行1, 变压器严重缺油.2, 色谱分析,电气试验中有关指标不满足要求.3, 全天满负荷运行,且主变上层油温较高.4, 环境温度高于40℃.第36条冷却装置的运行1, 主变在运行时,各散热器的上下阀门均应打开.2, 冷却装置运行正常,手动和自动启动功能正常,电源正常.3, 运行中应根据变压器上层油温,将冷却装置投入运行.第37条主变压器在运行中的监视1, 油温监视1)油浸自冷式变压器上层油温一般不宜超过85℃,最高不超过95℃.当上层油温超过95℃时,应及时报告调度.2)主变负荷超过额定负荷的70%长期运行时,应加强上层油温的监视.2, 电压监视1)主变的电压应在额定电压的±5%范围内变动,一般不得超过相应分接头电压的5%.2)主变电压超过规定值时,应及时汇报调度.3, 负荷监视1)运行中的变压器应在允许负荷及以下运行.2)主变经过事故过负荷以后,应将事故过负荷的大小和持续时间记入主变技术档案内.3)主变三相负荷不平衡时,最大相电流不能超过允许值.4, 油位监视主变油位指示应与实际油位相符,应在气温突变或严重渗漏油情况下加强对主变油位的监视.5, 油质监视主变应每半年取油样试验一次.不允许将试验不合格的油加入变压器.第38条主变压器的并列运行1, 变压器并列运行应满足下列条件:1)绕组接线组别相同.2)电压比相等.3)短路阻抗相差不超过10%.2, 新安装,大修或变动过内,外接线的变压器,并列运行前必须核定相序和接线组别,并检查并列运行变压器的档位是否相同[FS:PAGE].第二节主变压器的投运和停运第39条在投运变压器之前,应仔细检查,确认变压器及其保护装置在良好状态,具备带电运行条件后,方可投入运行.热备用中的变压器应随时可以投入运行,长期停用的备用变压器应定期充电,同时投入冷却装置.第40条长期停运,新安装,大修或试验后的变压器投运前应检查以下项目1, 各接触点良好,引线,母线桥完好,相序标志正确清楚.2, 油枕,散热器及瓦斯继电器阀门全部在打开位置.瓦斯继电器内无气体.3, 分接开关位置与调度通知相符合.有载调压开关的就地指示位置同远方指示器指示一致.4, 通风冷却装置能够手动或自动投入运行,信号正确.5, 远方测温装置与就地温度计正常,指示相符.6, 主变本体无遗留物,安全措施完全拆除.7, 变压器基础没有下沉或裂纹现象.8, 外壳应两点接地,且接地可靠.9, 主变压器本体无缺陷,油漆完整,无渗漏油现象.10, 相应的图纸资料齐全,各种检修,试验项目合格.第41条主变压器投运前,必须按规定投入主变保护,严禁在主变无保护的状态下充电.第42条两台主变并列运行,其中一台停电操作前,应检查另一台主变是否有过负荷情况.第三节分接开关的运行第43条无载调压变压器,在变换分接头时,应作多次传动,在确认变换分接位置正确并锁紧后,测量绕组的直流电阻,并对分接开关变换情况做好记录.第44条有载调压变压器操作时,必须在一次分接变换完成后,方可进行第二次分接变换操作,同时应观察电压表和电流表等有相应变动.第45条每次分接变换操作都应将操作时间,分接位置及累计动作次数等记入主变调压记录本中;对每次投停,试验,维修,缺陷与故障处理,也都应作好记录.第46条两台有载调压变压器并列时,调压操作应轮流逐级或同步进行.第47条有载调压变压器与无载调压变压器并列运行时,两变压器的分接电压将尽量靠近或一致.第48条变压器有载分接开关的维护,应按照制造厂家的规定进行.无制造厂规定者可参照以下规定:1, 运行6-12个月或切换2000-4000次后,应取切换开关箱中的油样作试验.2, 新投入的分接开关,在运行1-2年后或切换5000次后,应将切换开关吊出检查,此后可按实际情况确定检查周期.3, 运行中的有载分接开关切换5000-10000次后或绝缘油的击穿电压低于25kV时,应更换切换开关箱的绝缘油.4, 长期不调或长期不用分接位置的有载分接开关,应在有停电机会时,在最高和最低分接间操作一个循环.第四节瓦斯保护装置的运行第49条变压器正常运行时,应将轻瓦斯保护接信号,重瓦斯保护接跳闸,有载分接开关的瓦斯保护接跳闸.第50条变压器运行中滤油,补油或更换净油器的吸附剂时,应将重瓦斯保护改接信号.第51条油位计的油面异常升高或呼吸系统有异常现象,需要打开放气或放油阀时,应将重瓦斯保护改接信号.第52条新投入或大修后的变压器冲击时,应将重瓦斯保护接跳闸;冲击完成后试运行的24小时内,将重瓦斯保护改接信号;待运行正常后,再将重瓦斯保护接跳闸.第五节高压配电装置的运行第53条高压配电装置包括高压断路器,隔离开关,母线,电压互感器,电流互感器,电力电容器,高压熔断器及避雷器等设备.第54条配电装置应保持清洁,充油设备的油位应保持正常.第55条各电气连接部分应紧固可靠,接点温度不超过70℃.第56条室内高压配电室的门应加装防小动物进入的挡板,门窗应关闭紧密,严防小动物入内.通往主控室的电缆沟,孔洞均应堵塞严密.第57条设备构架应根据情况定期刷漆,以防锈蚀.户外配电装置的瓷瓶应定期检测.第58条所有设备的名称,编号应清楚醒目,与调度命名相符,并按规定地点填写.第59条应按《电力设备预防性试验规程》的规定周期,项目对设备进[FS:PAGE]行试验.第六节高压断路器的运行第60条一般规定1, 停运的断路器在投入运行前,应对该断路器本体及保护装置进行全面,细致的检查,必要时进行保护装置的传动试验,保证分,合良好,信号正确,方可投入运行.2, 操作中应同时监视有关电压,电流,功率等指示及红绿灯的变化是否正常.3, 在带电情况下,严禁使用千斤顶或压板缓慢合闸.4, 电动分,合闸后,若发现分,合闸未成功,应立即取下控制保险或跳开控制电源开关,以防烧坏分,合闸线圈.5, 断路器动作后,应查看有关的信号及测量仪表的指示,并到现场检查断路器实际分,合闸位置.6, 需要紧急手动操作高压断路器时,必须经调度同意后方可操作.第61条运行注意事项1, SF6断路器压力低于闭锁值时,应立即将该开关控制电源断开,并将机构卡死,禁止该开关带电分,合闸.2, 运行中的SF6断路器应定期测量微水含量,新装和大修后,每三个月一次,待含水量稳定后可每年一次.每年定期对SF6断路器进行检漏,年漏气率应符合规程规定.3, SF6气体额定气压,气压降低报警值和跳闸闭锁值根据不同厂家的规定具体执行.压力低于报警值时,应立即汇报调度及主管部门.4, 新装和投运的断路器内的SF6气体严禁向大气排放,必须使用气体回收装置回收.SF6气体需补气时,应使用检验合格的SF6气体.5, 真空断路器应配有防止操作过电压的装置,一般采用氧化锌避雷器.6, 运行中的真空灭弧室出现异常声音时,应立即断开控制电源,禁止操作.7, 运行中的油断路器应定期对绝缘油进行试验,试验结果记入有关记录内;油位降低至下限以下时,应及时补充绝缘油.8, 油断路器跳闸后油色变黑,喷油或有拒动现象,严重渗漏油等状况时,应及时进行检修.第62条重合器的运行1, 整体式结构重合器采用高压合闸线圈;分布式结构重合器采用低压合闸线圈.2, 运行中,应检查重合器有无渗漏油现象;瓷瓶,套管有无破损,裂缝及其它损伤,当发现有损坏情况时,应及时汇报有关部门进行更换.3, 重合器动作后,应检查动作次数计数器,将读数记入开关动作统计表中.第63条负荷隔离开关的运行1, 户外高压负荷隔离开关与35kV熔断器配合使用.2, 负荷隔离开关可以在正常情况下作为开关来操作,开断额定负荷电流.3, 真空负荷隔离开关可以开断瓦斯,温升故障等一般过负荷电流,但不能用来开断短路电流.第64条10kV中置式小车开关的运行1, 带负荷情况下不允许推拉手车.推拉开关小车时,应检查开关确在断开位置.2, 合接地刀闸时,必须确认无电压后,方可合上接地刀闸.3, "五防"机械连锁功能应正常.4, 运行中,应经常检查带电显示器指示灯是否完好,若有损坏,应及时更换.第65条弹簧操作机构的运行1, 当电机回路失去电源时,对分闸弹簧可手动储能.2, 进行紧急操作时,不能将手,身体和衣服与机构接触.3, 机构安装,试验完运行前,应检查机构中手动机具,分闸与合闸安全锁销是否取掉.第七节隔离开关的运行第66条隔离开关的运行1, 隔离开关的操作机构均应装设防误闭锁装置.2, 隔离开关的传动部分和闭锁装置,应定期清扫.3, 刀闸操作后,应检查刀闸的开,合位置,三相动,静触头应确已拉开或确已合好.第八节电容器的运行第67条电容器的投,撤应根据无功分布及电压情况,当母线电压超过电容器额定电压的1.1倍,电流超过额定电流的1.3倍时,应根据厂家规定退出运行,电容器组从电网切除至少应隔5分钟方可再次投入.第68条在电容器上工作,无论有无放电装置,都必须进行人工放电,并做好安全措施.第69条当10kV线路发生接地时,应按调令将电容器撤出运行,防止过电压损坏电容器.第70条电容器开关因各种原因跳闸后,均不得强送.第71条发现下列[FS:PAGE]情况之一,应立即将电容器停运,并报告调度和主管部门1, 电容器鼓肚漏油.2, 接点严重发热.3, 套管发生严重闪络放电.4, 电容器严重喷油或起火.5, 向系统倒送无功.第九节互感器的运行第72条互感器在运行中应注意的事项1, 中性点不接地系统或经小电流接地系统的电压互感器在线路接地时,应注意电压互感器的发热情况.2, 电压互感器撤出运行时,应特别注意其所带的保护是否会因失去电源而误动.3, 电压互感器的二次线圈中性点必须接地,二次侧不允许短路.4, 运行中的电流互感器二次侧应可靠接地,不允许开路.5, 互感器外壳接地良好,有关表计指示正确.第十节母线的运行第73条母线正常运行时,接点不应发热;通过短路电流后,不应发生明显的弯曲变形.第74条在气候发生较大变化时应对母线进行特殊检查.第75条对母线瓷瓶应每年清扫一次.第十一节高压熔断器的运行第76条更换高压熔断器应在拉开电源侧刀闸做好安全措施后进行,熔断器熔断后,应更换合适的熔断器或选择合适的熔件更换,严禁把熔断的熔丝焊接后继续使用.第十二节避雷器和避雷针的运行第77条避雷器的运行1, 运行中的避雷器应瓷套清洁无损伤,试验合格;每年雷雨季节前,应对避雷器进行一次特殊试验.2, 避雷器瓷套有裂纹,内部声响很大或试验不合格时,应及时更换.第78条避雷针的运行禁止在独立避雷针上架设照明灯,电视天线,广播线等设施.第十三节接地装置的运行第79条运行中的接地装置,如发现下列情况时应维修1, 接地线连接处焊接部位有接触不良或脱焊现象.2, 接地线与电气设备连接处的螺栓有松动.3, 接地线有机械损伤,断线或锈蚀.4, 接地线被洪水冲刷露出地面.5, 接地电阻值不满足规程规定值.第80条明敷的接地线表面应涂黄绿相间的油漆,有剥落时,应及时补漆.第十四节低压配电装置的运行第81条一般规定1, 低压配电装置应统一编号,配电盘的前后编号必须一致.2, 低压主母线及分母线的相色应涂以黄绿红,零线应涂以黑色.3, 低压控制电器的额定容量,应与受控负荷的实际需要相适应,各级电器保护元件的选择和整定均应符合动作选择性的要求. 4, 低压配电装置的指示仪表及指示信号灯,均应齐全完好,仪表刻度和互感器的规格应与用电设备的实际相符合.5, 设备的控制把手,按钮等部位所指示的"合","断"字样应与实际状态相对应.第82条有灭弧罩的电气设备,三相灭弧罩必须完整无损.第83条低压配电装置的前后操作维护通道上均应铺设绝缘垫,不得堆放其它物品.第84条低压配电装置的照明应齐全完好,备品备件应分类清楚,存放位置应干燥.第十五节直流系统的运行第85条直流监控装置的运行1, 每天应检查正母线和负母线对地的绝缘值.若有接地现象,应立即寻找和处理.2, 对运行中的直流电源装置,主要监视交流输入电压值,充电装置输出的电压值和电流值,蓄电池组电压值,直流母线电压值,浮充电流值及绝缘电压值等是否正常.3, 检查自动调压装置是否工作正常,若不正常,启动手动调压装置,退出自动调压装置,通知有关人员进行检修.4, 检查微机监控器工作状态是否正常,若不正常应退出运行,通知有关人员进行检修.微机监控器退出运行后,直流电源装置仍能正常工作,运行参数由值班员进行调整.5, 充电模块可以在自动(监控模块控制)和手动(人工控制)两种方式下进行.6, 运行指示灯应完好,显示正确,模块运行正常.第86条蓄电池运行的一般规定1, 蓄电池的运行温度不宜过高或过低,正常运行中一般要求室温处于10～30℃为宜,最高不得超过35℃,最低不得低于5℃. 2, 蓄电池应置于阴凉干燥,并有足够的维[FS:PAGE]修空间的地方,应避免阳光直射.3, 蓄电池正常运行时,采取全浮充电运行方式.4, 蓄电池应定期进行均衡性充电;大型操作,全站失压,浮充机故障后,也应进行均衡充电.5, 蓄电池使用时,应避免产生过充电或过放电,否则会影响蓄电池的寿命.6, 蓄电池不允许接任何其它负荷.7, 蓄电池的浮充电压,均衡充电电压及放电末期电压的选择应按各站实际情况及说明书中规定进行.第87条镉镍蓄电池的运行1, 蓄电池及其周围应经常保持清洁和干燥.2, 每天测一次典型瓶的电压(测10只电池),以便调整浮充电压.。
110kV变电站现场运行规程
110kV变电站现场运行规程目录第一章总则 (4)第二章高压设备 (11)1、主变压器（简称主变） (11)2、高压断路器（简称开关） (22)3、高压隔离开关（简称刀闸） (39)4、互感器 (44)5、高压电力电缆 (51)6、防雷与接地装置 (53)7、绝缘子、母线及引线 (55)8、35kV高压开关柜 (57)第三章站用电及低压配电装置 (62)第四章直流系统（含逆变装置） (65)第五章五防及综自装置 (70)第六章继电保护及自动装置 (74)1、一般规定 (74)2、110kV线路保护 (75)3、110kV母线保护 (85)4、 35kV母线差动保护装置 (87)5、主变微机保护 (89)6、35kV线路保护装置 (92)7、同期装置 (97)8、故障录波装置 (98)9、保护压板的配置及投退要求 (99)10、保护装置运行注意事项 (100)11、常用保护的保护范围 (101)附图A 中心站一次接线图 (103)附图B 中心站低压配置图 (104)附表一中心站消防设施配置表 (105)附表二电流互感器变比一览表 (106)勘误表 (107)第一章总则1、对本规程的有关说明1.1 为了加强变电站的安全运行管理，同时为变电站值班人员提供培训依据，根据电力部门有关规程和供电处有关规定，结合变电站现场具体情况，编制本规程。
1.2 本规程适用于矿区110kV中心变电站。
1.3 下列人员应了解和熟悉本规程：a）主管生产的处长、总工。
b）调度室主任、调度员和专职技术人员。
c）变运工区主任、工区管理人员、本站站长、技术员和值班人员。
1.4 本规程如与上级颁布的规程、规范、规定有抵触，应以上级规程、规范、规定为准。
1.5规范性引用文件DL/T969-2005 变电站运行导则国家电网公司电力安全工作规程（变电部分）2009年7月第一版DL5027-93 2005年确认电力设备典型消防规程DL/T596-1996 电力设备预防性试验规程DL/T572-95 2005年确认电力变压器运行规程中华人民共和国电力工业部电力电缆运行规程 1980年5月第一版国家电网公司 110（66）kV～500kV油浸式变压器（电抗器）管理规范国家电网公司 110（66）kV～500kV互感器管理规范国家电网公司 110（66）kV～750kV避雷器管理规范国家电网公司 72.5kV及以上电压等级支柱绝缘子瓷绝缘子管理规范国家电网公司高压并联电容器管理规范商丘电力调度规程永煤供电处调度规程中心站有关图纸、厂家说明书和资料2、本站在永煤本部矿区供电网络中的作用矿区110kV中心变电站投运于1998年，是河南煤业化工集团永煤公司矿区供电系统的枢纽变电站之一。
220千伏变电站现场运行通用规程
豫电调〔2012〕1162号《河南电力调控规程》
3
3.1
3.1.1
a)断路器：能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路（包括短路条件）下的电流的开关装置。
b)隔离开关：在电路中起隔离作用，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显的断开点断开。主要特点是无灭弧能力，只能在没有负荷电流的情况下分合电路。
i)母线：变电站中线路和其它电器设备间的总的连接线，分为主母线和旁路母线，用以传输电能、具有汇集和分配电力的产品。
j)阻波器：载波通信及高频保护的重要高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。主要由强流线圈、避雷器、防护线圈和调谐电容组成。
k)耦合电容器：使强电和弱电两个系统通过电容器耦合并隔离，提供高频信号通路，阻止工频电流进入弱电系统，保证人身安全。带有电压抽取装置的耦合电容器除以上作用外，还可抽取工频电压供保护及重合闸使用，起到电压互感器的作用。
国家电网科〔2010〕362号关于印发《国家电网公司安全设施标准》的通知
国家电网生〔2009〕483号关于印发《国家电网公司输变电装备配置管理规范》的通知
国家电网生〔2009〕420号关于印发《国家电网公司生产运行基础资料管理规范（试行）》的通知。
国家电网生〔2008〕1261号关于印发《无人值守变电站管理规范（试行）》的通知
c)主变压器：变压器是利用电磁感应的原理来实现能量传递和电压变换的电气设备，主要构件是线圈和铁芯。
d)厂（站）用变：供给发电厂、变电站内部用电的变压器。
e)电压互感器：电压互感器是一个带铁芯的变压器，电压互感器将高电压按比例转换成低电压，一次侧接一次系统，二次侧接测量仪表、继电保护等，主要有电磁式、电容式、电子式、光电式。（通常用TV表示）
变电站各项规章制度（4篇）
变电站各项规章制度一、安全管理制度1. 值班规定：变电站应设置专职值班员，24小时不间断值班，保证站内安全。
2. 安全操作规程：所有人员必须按照操作规程进行操作，确保安全性。
3. 安全隐患排查：定期对设备进行安全隐患排查，及时处理问题。
4. 事故处理程序：发生事故后，要立即启动事故处理程序，确保及时应对。
二、电气设备管理制度1. 设备维护与检修：定期对设备进行维护与检修，确保其正常运行。
2. 设备接地：所有设备必须进行有效接地，避免电气事故的发生。
3. 设备清洁与防护：定期清洁设备，确保正常运行，并采取防护措施。
4. 设备标识：对不同的设备进行明确标识，方便管理与操作。
三、消防管理制度1. 消防设施检查：定期对消防设施进行检查，确保其正常工作。
2. 灭火器材配置：合理配置灭火器材，保证事故发生时能够及时扑灭。
3. 灭火演练：定期进行灭火演练，提高人员应急处理能力。
4. 易燃易爆物管理：对易燃易爆物品进行规范管理，确保安全。
四、环境保护管理制度1. 噪音控制：控制设备噪音，保证周边环境不受影响。
2. 废物处理：对废物进行分类、储存和处置，确保环境不被污染。
3. 油污管理：对油污进行规范处理，避免对土壤和水资源的污染。
4. 环境监测：定期进行环境监测，掌握环境状况并及时采取措施。
五、人员管理制度1. 岗位责任制：明确每个人员在岗位上的职责，并建立健全绩效评估体系。
2. 培训与考核：对人员进行定期培训和考核，提高员工素质。
3. 保密管理：对变电站的关键信息进行保密管理，确保安全。
4. 突发事件应急预案：制定详细的突发事件应急预案，提高应急处置能力。
总结：本文介绍了变电站各项规章制度，包括安全管理、电气设备管理、消防管理、环境保护管理和人员管理等方面。
通过建立健全的规章制度，可以有效保障变电站的安全运行，避免事故发生，同时也能保护环境、保障人员的安全。
变电站必须严格按照这些规章制度进行操作和管理，确保变电站的安全与稳定运行。
