膜冷凝吸附三效复叠油气回收系统
三次油气回收设备冷凝+吸附工艺流程
三次油气回收设备是一种用于回收汽车尾气中的有害物质的设备，其中冷凝+吸附工艺是一种常见的用于处理汽车尾气的工艺流程。
以下是冷凝+吸附工艺的基本流程：
冷凝阶段：
首先，将汽车尾气通过导管引导到冷凝器中。
在冷凝器中，尾气中的水汽和一些低沸点的有机物会因温度降低而凝结成液体。
冷凝后的气体中含有较少的水汽和挥发性有机物。
吸附阶段：
冷凝后的气体还含有一些高沸点的有机物和有害气体，这些物质无法通过单纯的冷凝去除。
因此，冷凝后的气体会进入吸附器。
在吸附器中，通常使用一种吸附剂（例如活性炭）来吸附和去除有害物质。
吸附剂具有较大的表面积，可以将有机物等吸附在表面，从而净化气体。
再冷凝阶段：
经过吸附后，部分气体中可能仍含有一些挥发性有机物。
为了进一步净化气体，吸附后的气体会再次进入冷凝器进行再冷凝。
通过再冷凝，剩余的有机物会凝结成液体，从而进一步净化气体。
排放阶段：
经过冷凝+吸附处理后，汽车尾气中的有害物质已经大大减少。
净化后的气体会通过排放管道排放到大气中。
在一些特殊情况下，处理后的气体可能还需要进一步处理，以满足特定的排放标准。
以上是冷凝+吸附工艺的基本流程，它可以有效地去除汽车尾气中的有害物质，减少对环境的污染，并提高汽车尾气排放的环保性能。
油品储运过程冷凝回收油气膜分离吸附组合技术
利用不同的有机气体与氮气、氧气等常规气体在高分子分离膜中透过速度的差异即选择透过性，从而达到将不同气体分离的目的。
燃料油蒸汽中主要有机气体组分在压差的驱动下，在膜中的溶解、扩散，解溶速率即透过速率要比常规气体氮气、氧气快十倍至几十倍，所以在混合气体通过膜组时渗透侧形成有机气体高浓度渗透流，在高压透余侧形成常规气体富集的透余气流，从而完成气体分离。
收集石化行业储运过程中间歇性排放的油气后，经缓冲气柜进入冷凝单元回收大部分的油气，出口油气经膜组件富集后再返回冷凝单元入口复叠处理，透余侧的气体再进入吸附罐吸附从而达到排放标准要求。
该技术工艺流程如下图所示：
技术特点：
²该技术应用于油气回收时，能大大提高所需的处理工艺温度，在达到排放标准的同时，
大大降低了能耗。
²油气回收时，可直接见到回收产物，便于对装置的运行情况进行评价。
²采用冷凝回收-油气膜分离-吸附组合工艺能提高油气回收效率。
²VOCs回收率＞99.9%。
冷凝吸附复合式油气回收装置[实用新型专利]
![冷凝吸附复合式油气回收装置[实用新型专利]](https://img.taocdn.com/s3/m/019d5d3e6d85ec3a87c24028915f804d2b1687b1.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920009152.6(22)申请日 2019.01.04(73)专利权人 鸿洋集团有限公司地址 325000 浙江省温州市瓯海新桥高翔路3号(72)发明人 陈文义 (74)专利代理机构 济南鼎信专利商标代理事务所(普通合伙) 37245代理人 李丽平(51)Int.Cl.B01D 5/00(2006.01)B01D 53/00(2006.01)B01D 53/02(2006.01)(54)实用新型名称冷凝吸附复合式油气回收装置(57)摘要本实用新型公开了一种冷凝吸附复合式油气回收装置，包括框架结构、油气输入管、油气回收管以及冷凝组件、吸附组件和电控组件，油气输入管与冷凝组件相连通，冷凝组件中的冷箱设置在冷凝支架上，冷凝组件的制冷结构设置在冷凝支架下方；电控支架设置在冷凝支架的一侧，电控组件设置在电控支架上，电控组件与冷凝组件电连接；电控支架的后侧设有用于固定吸附组件的安装架，吸附组件与冷凝组件相连通；电控支架的下方设有放置油气回收真空泵的放置腔，油气回收真空泵与吸附组件相连接，油气回收真空泵的输出口与油气回收管相连通。
其优点在于，将冷凝组件和吸附组件紧凑设置一框架结构中，提高油气吸收效率，缩小占地面积。
权利要求书1页 说明书5页 附图5页CN 209548752 U 2019.10.29C N 209548752U1.一种冷凝吸附复合式油气回收装置，包括框架结构、油气输入管、油气回收管以及设置在所述框架结构内的冷凝组件、吸附组件和电控组件，其特征在于，所述油气输入管与所述冷凝组件相连通，所述框架结构包括外框架、冷凝支架以及电控支架；其中所述冷凝组件中的冷箱设置在所述冷凝支架上，所述冷凝组件的制冷结构设置在所述冷凝支架下方，且与所述冷箱连通；所述电控支架设置在所述冷凝支架的一侧，所述电控组件设置在所述电控支架上，所述电控组件与所述冷凝组件电连接；所述电控支架的后侧设有用于固定所述吸附组件的安装架，所述吸附组件与所述冷凝组件相连通；所述电控支架的下方设有放置油气回收真空泵的放置腔，所述油气回收真空泵与所述吸附组件相连接，所述油气回收真空泵的输出口与所述油气回收管相连通。
化工厂油气回收设备化工厂油气回收装置
化工厂油气回收设备化工厂油气回收装置
1、适用范围
加油站普通油气（含醇类油气）的三次回收。
加油站普通油气（含醇类油气）的一次、三次统一回收。
2、油气回收装置技术参数
油气处理能力:5~30 Nm3/h。
防爆等级:ExdmbibIIBT4。
3、回收方法
“膜分离+冷凝”法油气回收。
“冷凝+吸附”法油气回收。
4、油气回收装置工作原理
“膜分离+冷凝”法油气回收：“膜分离+冷凝”法油气回收工艺是先利用膜对不同物质的选择透过性的差异，使得达标空气从渗透测直接透过排出，同时，渗余侧的高浓度油气直接进入制冷模块的换热器中和氟利昂进行热量交换，利用气体不同温度下饱和压力的差异，使得高浓度油气实现降温液化直接回收。
“冷凝+吸附”法油气回收：“冷凝+吸附”法油气回收工艺是先利用制冷技术将油气逐级从常温冷却到-40℃左右，使部分油气直接液化回收，剩余少量油气经过吸附罐通过特定吸附工艺进行吸附富集后再冷凝。
整机系统通过以上过程不断循环，从而达到油气连续冷却分凝回收，同时确保末端油气的达标排放。
5、技术优势
一键起停,全天候自动运行；
“膜分离+冷凝”选用空气优先渗透的进口膜，避免静电产生，处理过程安全可靠；
“冷凝+吸附”工艺整个处理过程为低温常压，安全可靠；
装置节能环保，不产生二次污染；
冷凝过程的参与，使得膜和吸附剂的使用周期大大增加，整机寿命长。
三次油气回收设备工作原理
三次油气回收设备工作原理
三次油气回收设备是一种高效的环保设备，主要用于回收工业废气中的有害物质，其中包括油烟、废气中的挥发性有机物(VOCs)等。
三次油气回收设备基于物理吸附、化学吸附和膜分离等原理，通过一个多级的处理过程将废气中的有害物质分离出来，实现了对废气的净化和回收。
首先，废气在进入三次油气回收设备前会经过预处理，如除尘、除油等处理，保证废气的稳定性和处理效果。
然后废气经过物理吸附工艺，将其中的可吸附物质吸附在吸附剂上，如活性炭、分子筛等。
接着，废气进入化学吸附工艺，通过化学反应将无法物理吸附的有害物质转化为可吸附的物质，再次被吸附剂吸附。
最后，将吸附剂送入高温脱附系统中，利用高温脱附的原理，将吸附剂中的有害物质脱附出来，并进行回收。
除了上述三个工艺，三次油气回收设备还常常采取膜分离工艺，将废气中的高浓度有害物质通过膜分离技术与空气分离，从而实现高效的分离和回收。
总之，三次油气回收设备的工作原理是多种工艺的有机结合，通过多级处理实现对废气的净化和回收，具有高效、环保、安全等特点。
- 1 -。

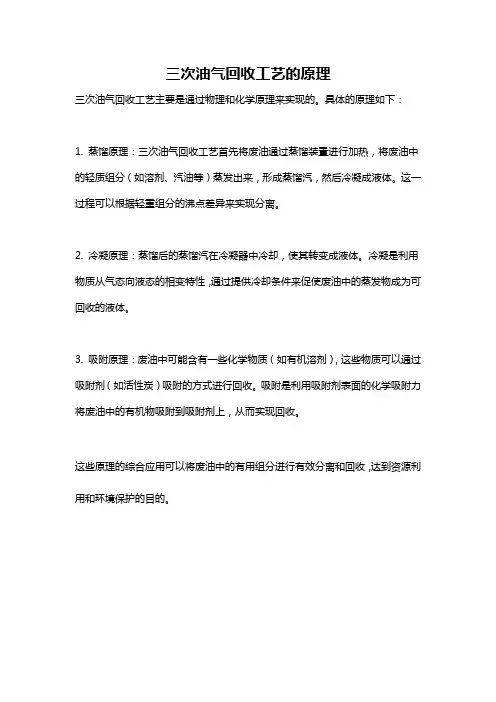

三次油气回收工艺的原理
三次油气回收工艺的原理
三次油气回收工艺主要是通过物理和化学原理来实现的。
具体的原理如下：
1. 蒸馏原理：三次油气回收工艺首先将废油通过蒸馏装置进行加热，将废油中的轻质组分（如溶剂、汽油等）蒸发出来，形成蒸馏汽，然后冷凝成液体。
这一过程可以根据轻重组分的沸点差异来实现分离。
2. 冷凝原理：蒸馏后的蒸馏汽在冷凝器中冷却，使其转变成液体。
冷凝是利用物质从气态向液态的相变特性，通过提供冷却条件来促使废油中的蒸发物成为可回收的液体。
3. 吸附原理：废油中可能含有一些化学物质（如有机溶剂），这些物质可以通过吸附剂（如活性炭）吸附的方式进行回收。
吸附是利用吸附剂表面的化学吸附力将废油中的有机物吸附到吸附剂上，从而实现回收。
这些原理的综合应用可以将废油中的有用组分进行有效分离和回收，达到资源利用和环境保护的目的。
加油站油气回收工艺分析
浅议加油站和油库油气旳回收工艺摘要：油气回收工艺有“直接冷凝法”、“吸取法”、“膜分离法”“吸附+吸取”、“活性炭吸附法”等工艺方案，由于多种油气回收工艺所采用旳装置不一样，其合用旳场所也不一样。
一般而言，吸附法油气回收工艺合用大中型油库，冷凝法油气回收工艺合用小型油库、油船，“冷凝+吸附”法装置合用加油站。
应根据场所特性及规定采用最佳旳油气回收处理方案。
关键词：加油站油库油气回收吸附+冷凝一、油气回收系统1、1油气回收工艺流程加油站油气回收总体分为三次油气回收[1]，一次油气回收重要是指加油站卸油时旳油气回收，即油罐车向地下储油罐卸油过程时，与卸出旳油等体积旳油气被置换到油罐车内。
在接卸汽油时务必要连接一次油气回收管。
二次油气回收是指加油机给汽车加油时旳油气回收，加油机发油时，通过油气回收真空泵做动力，把汽车油箱里旳油气搜集到地下储油罐内。
三次油气回收虽然用油气后处理装置进行油气回收，油气后处理装置是当汽油储油罐、输油管线系统内压力升高需排放时，对高浓度油气进行处理回收后再排放旳装置。
三次油气回收是在加油站，运用压缩冷凝和先进旳膜分离技术，将油气变成液体汽油和高浓度旳油气加以回收运用，同步分离释放出清洁旳空气（油气排放浓度≤25 mg/ L），保持加油站储油罐油气呼吸损失靠近于零。
以此稳定和控制油站地下储罐旳油气压力，我们称为加油站膜式冷凝油气液化处理过程。
1．2油气回收旳意义一、二、三次油气回收我们总称为油气回收系统，油气回收系统是减少油气损耗旳重要措施，可有效控制了加油站汽油旳挥发，提高加油站安全等级，保证人员旳生命安全和企业财产安全，营造愈加安全、友好旳经营环境。
同步可大大减少有害气体旳排放，减少空气污染，维护健康旳生态环境和工作人员旳身心健康。
油气回收系统是加油站油气回收旳重要工艺流程。
1．3油气回收系统设备构成油气回收系统设备重要包括：带有油气回收系统旳加油机、气相工艺管线、汽油储油罐、真空压力（PV）阀、后处理装置等。
膜冷凝吸附三效复叠油气回收系统
油气回收系统说明书连云港三人行环境工程技术有限责任公司Lianyungang SanRenXing EnviromentalEngineering & Technology Co.,Ltd2011年4月1公司简介及油气回收系统特点1.1 公司简介概况连云港三人行环境工程技术有限责任公司是一家从事石油化工储运橇装设备设计、制造和系统集成、施工安装的专业化公司；公司创建于2007年，注册资本1000万元；现有员工175人，其中专业技术人员45人。
公司在四川成都和江苏连云港建有2个产品制造基地，厂区占地面积40000平方米；在连云港建有3000平方米独立办公区，在北京著名商圈望京园拥有1000平米的总部办公区，负责公司业务拓展及技术开发。
公司建立了完善的销售服务体系，分别在大庆、沈阳、呼和浩特、西安、乌鲁木齐、成都、昆明、广东惠州、上海、天津等地建有15个办事处，共有销售服务人员35人。
技术实力公司拥有雄厚的技术实力，设有产品研发团队、工程设计团队、施工管理团队、技术顾问团队。
公司专业技术队伍中，80%以上具有大专以上学历，有高级职称人员8人，中级职称人员16人。
公司主要专业技术人员都具有多年的从事石油储运生产运行管理和设备设计制造经验，聘请了多位中石化、中石油工程技术专家作为技术顾问，三人行公司设计生产的产品对石油化工安全平稳运行更有针对性。
公司有一支经验丰富的设计队伍，主要设计人员都具有10年以上的石油储运工程设计经验；其中，承担过100万吨/年石油库设计人员11人，承担过200万吨/年石油库设计人员5人，承担过500万吨/年石油库设计人员2人，可以针对客户石油库储运项目提供最优的储运解决方案。
公司与国内多家科研院所建立了长期的合作关系，与上海交通大学、清华大学、苏州大学、淮海工业大学等有长期的合作项目，已获得了多项发明专利技术，有多项共同开发的技术在石油储运和污水处理工程中运用，收到很好地经济和社会效益。
