电力远程控制开关
奥企RTU在怀集、三水变电所项目的应用RTU是远程监控技术的一种，可以通过计算机网络实现对设备和系统的远程监测及控制。
其系统的自身构造较为简单，功能也较为实用，在电力行业的自动化系统中作为监控手段而存在，可以使电力工作人员在不需要前往供电设备所在地点的情况下，对设备的运行状态进行随时遥测，通过指令发送工作人员的命令，并控制供电设备执行命令；RTU是SCADA系统的基本组成单元，是电网监视和控制系统中安装在变电站的一种远动装置，它负责采集变电站电力运行的数字量、模拟量和状态量，监视并向调度中心传送这些模拟量和状态量，执行调度中心发往所在变电站的控制和调度命令，实现调度中心对电网的遥测、遥信、遥控、遥调“四遥”功能。
可以对设备运行中出现的故障进行报警和自动调节，对事故的数据进行记录和传输，使工作人员可以以最快的速度对事故进行了解，进而通过分析探讨，解决事故，为安全生产保驾护航。
一、深圳市奥企科技有限公司RTU在怀集变电所及三水变电所的应用主要体现在：遥测、遥信、遥控、遥调“四遥”功能。
1、遥测即远程测量
它将采集到的被监控变电站或线路，配电变电站的主要参数按规约传送给调度中心。
这些测量参数可能是发电厂或变电站中的发电站组，调相机组，变压器，输电线，配电变压器等通过的有功功率和无功功率，传输线路中重要之路的电流和重要母线上的电压、频率、变压器油温等。
通过调度中心的配合，RTU可以对自身覆盖范围内的供
电网络和供电设备的运行状态进行随时监视和测量，对其运行状态进行分析，并转化成数据信号和代码，反馈给调度中心，使电力工作人员对于整个供电系统的工作状态有一个清晰的了解。
遥测功能在怀集变电所及三水变电所项目上主要应用于测量母联、综合电源等的电量参数如：I、U、W、Wh等、变压器BI、BII 的油温等非电参量送回调度中心。
2、遥信即远程信号
它将采集到的被监控变电站的设备状态信号，按规约传动给调度中心。
这些设备状态可能是断路器，隔离开关的位置状态，继电保护和自动装置的动作状态，发电机组，远方设备的运行状态等。
遥信功能在怀集变电所主要用于采集母联断路器3QF的开关状态信号；在三水变电所项目上主要用于采集1QF、2QF、3QF断路器的开关状态信号。
3、遥控即远程命令
它从调度中心发出改变运行设备状态的命令。
这种命令包括操作变电站各级电压回路的断路器，投切补偿电容器和电抗器，发电机组的开停等。
因此这种命令只取有限个离散值，通常只取两种状态命令，如断路器的“合”或“分”命令。
遥控功能在怀集变电所及三水变电所项目上主要应用于控制母联3QF断路器及1QF、2QF的合、分功能。
当变电所一路电源失电或一台变压器因故退出运行时，RTU可以接收调度中心的指令，将3QF 母联断路器合闸。
或根据现场自动控制功能，RTU自动将3QF母联
断路器合闸。
遥控操作遵循现场各断路器间的机械联锁和电气联锁，以免产生误操作。
4、遥调即远程调节
它从调度中心发出命令实现远方调整发电厂或变电站运行参数。
这种命令包括改变变压器分接头的位置，以调节电力系统运行电压；改变机组有功和无功成组调节器的整定值，以增减机组的功率；以调节电力系统运行电压；改变机组有功和无功成组调节器的整定值，以增减机组的功率；对自动装置整定值的设定等。
指挥调度中心通过RTU对设备进行远程控制的功能，调度中心通过对RTU反馈的信息进行分析，可以对现场设备的运行状态以及供电网络的实际供需情况做到充分了解，而后，可以向设备或系统发送相关指令，对设备的状态进行更改和控制，对供电的数据进行合理安排和分配，从而完成对紧急状况的处理和对电力资源的合理配置，提高电力系统运行的安全性和可靠性，既可以节约能源，又可以规避危险。
二、奥企RTU与调度中心的连接
1、两者之间的连接适合多种规约的数据远传。
根据调度中心的监控主机提供的通讯协议标准，RTU可以以GPRS信号将相关数据发送至调度中心，调度中心可将指令通过GPRS信号发送至RTU，从而实现遥控功能；
2、两者之间的连接可根据现场情况通过光纤等形式的光缆传输将变电所的相关监测数据发送至调度中心，并通过光缆的传输接收调度中
心的调度指令。

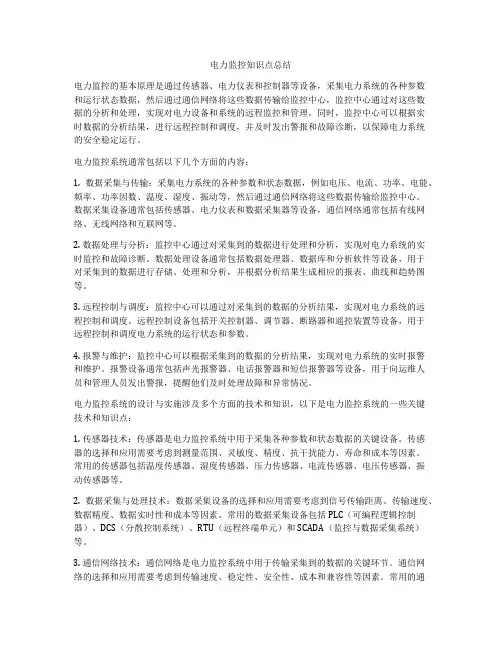

电力监控知识点总结
电力监控知识点总结电力监控的基本原理是通过传感器、电力仪表和控制器等设备，采集电力系统的各种参数和运行状态数据，然后通过通信网络将这些数据传输给监控中心，监控中心通过对这些数据的分析和处理，实现对电力设备和系统的远程监控和管理。
同时，监控中心可以根据实时数据的分析结果，进行远程控制和调度，并及时发出警报和故障诊断，以保障电力系统的安全稳定运行。
电力监控系统通常包括以下几个方面的内容：1. 数据采集与传输：采集电力系统的各种参数和状态数据，例如电压、电流、功率、电能、频率、功率因数、温度、湿度、振动等，然后通过通信网络将这些数据传输给监控中心。
数据采集设备通常包括传感器、电力仪表和数据采集器等设备，通信网络通常包括有线网络、无线网络和互联网等。
2. 数据处理与分析：监控中心通过对采集到的数据进行处理和分析，实现对电力系统的实时监控和故障诊断。
数据处理设备通常包括数据处理器、数据库和分析软件等设备，用于对采集到的数据进行存储、处理和分析，并根据分析结果生成相应的报表、曲线和趋势图等。
3. 远程控制与调度：监控中心可以通过对采集到的数据的分析结果，实现对电力系统的远程控制和调度。
远程控制设备包括开关控制器、调节器、断路器和遥控装置等设备，用于远程控制和调度电力系统的运行状态和参数。
4. 报警与维护：监控中心可以根据采集到的数据的分析结果，实现对电力系统的实时报警和维护。
报警设备通常包括声光报警器、电话报警器和短信报警器等设备，用于向运维人员和管理人员发出警报，提醒他们及时处理故障和异常情况。
电力监控系统的设计与实施涉及多个方面的技术和知识，以下是电力监控系统的一些关键技术和知识点：1. 传感器技术：传感器是电力监控系统中用于采集各种参数和状态数据的关键设备。
传感器的选择和应用需要考虑到测量范围、灵敏度、精度、抗干扰能力、寿命和成本等因素。
常用的传感器包括温度传感器、湿度传感器、压力传感器、电流传感器、电压传感器、振动传感器等。
远程IO控制器是什么？有什么作用？
远程IO控制器是什么？有什么作⽤？远程IO控制器也称之为远程IO模块，可以理解为⼀个能够远程控制的开关。
I/O就是开关量（数字量）的输⼊/输出，I即是输⼊，O即是输出。
可以实现对输⼊开关量的检测和输出开关量的控制，例如：输⼊可接⼊开关、接近开关、磁性开关、光电开关等开关量信号。
输出可以驱动电磁阀、继电器等电器⼯作，以通断⽅式⼯作。
为什么使⽤远程IO控制器？1. 节约设备投资在某些⼯业应⽤中，由于复杂的环境因素，⽆法在现场设备附近安装带有本地I/O模块的PLC。
2. 节约线缆成本⽆线代替有线。
使⽤远程IO控制器可以从远处的传感器接收信号，并且可以将远距离的控制信号发送到控制阀，电机和其他最终执⾏器。
3. 降低信号⼲扰远程IO控制器⽀持总线齐全，兼容性⾼，与各通道间采⽤隔离技术，提⾼项⽬中远距离信号抗⼲扰能⼒。
纵横智控远程IO控制器有多种⽹络类型，4G、LoRa、以太⽹。
产品⽀持⽀持本地逻辑处理运算、⾃动采集主动上报、Modbus RTU/TCP⾃适应、⾃动校准阈值上报、组态软件对接、⼲湿节点IO检测等特⾊功能，⽀持⼀对⼀、多对⼀组⽹，配置软件界⾯窗⼝可视化，实现⽤户现场或者远程连接、调试、配置设备。
可⼴泛应⽤于电⼒系统、⼯业监控、交通管理、环境监控、⽓象、⽔利、煤矿、⽯油、新能源等⾏业，为项⽬的通信组⽹与⽆线传输提供有⼒⽀撑。
远程IO控制器选型表远程IO控制器应⽤案列远程IO控制器在智慧牧场监测中的应⽤，结合现有物联⽹技术，采⽤云平台+硬件设备：纵横智控远程IO控制器、摄像头、温湿度传感器等。
此⽅案有⽜群管理、奶⽜⾝份识别、奶⽜定位、奶⽜健康状况监测、奶⽜⽜棚环境监测、奶⽜精准饲料喂养、粪污⾃动化处理、奶⽜挤奶监测等组成，该套智慧牧场在线监测系统可及时做到数据分析、处理、报警等，极⼤的提⾼了牧场信息⾃动化。
智能开关 注意事项
智能开关注意事项以智能开关注意事项为标题智能开关是一种可以通过无线网络远程控制家庭电器的设备。
它的出现给我们的生活带来了便利和舒适，但在使用智能开关时，我们也需要注意一些事项，以确保安全和正常的使用。
购买智能开关时，要选择正规品牌和有信誉的商家。
由于智能开关涉及到家庭电器的安全和网络连接，选择具有优质产品和售后服务的品牌可以有效保障使用过程中的质量和安全。
正确安装智能开关非常重要。
在安装之前，需要确保断电，并根据说明书正确连接电源线和电器。
如果不确定自己的安装能力，可以请专业人士进行安装。
在使用智能开关时，我们也需要注意以下几点：1.保持网络稳定：智能开关需要连接到无线网络才能实现远程控制。
因此，我们需要保持家庭网络的稳定性，避免频繁掉线或信号不稳定的情况。
2.保护账号和密码：在设置智能开关时，我们需要为其创建一个账号和密码。
为了保护个人信息和设备安全，我们应该选择一个复杂的密码，并定期更换密码。
同时，不要将账号和密码透露给他人，以免造成不必要的麻烦。
3.合理使用功能：智能开关通常具有定时开关、倒计时开关、语音控制等功能。
我们应该根据实际需要合理使用这些功能，避免浪费电力或给家庭带来不便。
4.定期检查更新：智能开关的厂家通常会不断更新软件，以提升产品的性能和安全性。
我们应该定期检查是否有软件更新，并及时进行更新，以确保使用的是最新版本的软件。
5.注意使用环境：智能开关通常是室内使用，不适合在潮湿或有爆炸性气体的环境中使用。
在使用过程中，要注意避免水或其他液体溅入开关内部，以免发生短路或其他安全问题。
6.定期维护保养：智能开关也需要定期进行维护保养，以延长使用寿命。
我们可以定期清洁开关表面，避免灰尘或其他杂物进入开关内部，影响正常使用。
在购买智能开关时，我们还可以考虑一些附加功能，如与智能音箱的联动，实现语音控制；或者与智能家居系统的集成，实现更多的自动化控制。
这些功能的使用也需要根据自己的需求和实际情况来选择。
高压开关柜作用
高压开关柜作用高压开关柜是一种电气设备，主要用于高压电力系统中的开关操作、保护和控制。
它在电力系统中扮演着非常重要的角色，具有以下几个作用：1. 保护作用：高压开关柜能够监测电力系统中的电流、电压和频率等参数，一旦电流或电压超过设定的阈值，开关柜会立即切断电源，起到保护电气设备和人员安全的作用。
例如，在电流过大时，开关柜会切断供电，防止设备过载损坏。
在电压过高或过低时，开关柜也能切断供电，以保护设备和人员免受电压波动的危害。
2. 控制作用：高压开关柜能够对电力系统进行远程、自动或手动的控制操作。
通过开关柜，可以实现对电源的接通、断开，同时也能通过接通或断开不同电源来实现系统的切换。
此外，开关柜还可以控制电力设备的启动、停止、调节和变换等操作。
3. 分段作用：高压开关柜能够将电力系统划分成不同的段落，实现分段供电、分段控制和分段保护。
分段供电可以提高电力系统的可靠性和容错能力，当某一段发生故障时，其他段依然能够正常工作。
分段保护则可以减少故障的范围和损失，保护设备和人员的安全。
4. 监测作用：高压开关柜能够监测和记录电力系统中的参数和故障信息，如电流、电压、频率、温度等。
通过对这些参数的监测和分析，可以及时发现电力系统中存在的问题，提前进行维修和保养，以避免故障的发生和电力系统的停机。
同时，开关柜还能够记录故障发生的时间和原因，有助于事后的分析和修复。
综上所述，高压开关柜在电力系统中具有重要的作用，包括保护、控制、分段和监测等方面。
它能够确保电力系统的安全稳定运行，防止故障的发生和扩大，提高电力设备和人员的安全性，同时还能够提高电力系统的可靠性和效率，减少停机时间和生产损失。
因此，高压开关柜是电力系统中不可或缺的重要设备。
几种开关、综保原理及故障
和严重程度，采取相应的保护动作。
例如，当出现过流故障时，综保设备会自动切断电流，以防止
03
设备损坏。
综保设备在电力系统中的作用
保护作用
综保设备能够实时监测电力系统的运 行状态，一旦发生故障，能够迅速切 断故障电流，保护设备和线路的安全。
控制作用
监测作用
综保设备可以对电力系统的运行状态 进行实时监测，并将数据传输到上位 机或监控中心，方便管理人员及时了 解设备的运行状况。
综保装置电源故障
电源模块损坏
电源模块是综保装置的核心部件 之一，如果电源模块发生损坏， 将直接导致装置无法正常工作。
电源线接触不良
电源线与装置的连接处可能因为 长时间使用或外部因素导致接触
不良，影响装置的正常供电。
电源电压异常
电源电压过高或过低都会对综保 装置的正常运行产生影响，长时 间处于异常电压下可能导致装置
损坏。
综保装置显示异常
01
02
03
显示屏故障
综保装置的显示屏可能因 为长时间使用或外部因素 发生故障，导致显示内容 不正确或不显示。
信号传输问题
综保装置的显示屏与控制 模块之间的信号传输可能 因为线路问题或控制模块 故障导致显示异常。
软件故障
综保装置的软件可能因为 人为误操作或病毒攻击发 生故障，导致显示屏显示 异常。
它集成了多种保护功能，如过流、速断、接地、低电压等，能够实现对电力设备的 全面保护。
综保设备具有体积小、功能强大、可靠性高等优点，因此在电力系统中得到了广泛 应用。
综保设备工作原理
01
综保设备通过采集电力系统的电流、电压、功率等参数，进行 实时监测和计算。
02
当电力系统出现异常情况时，综保设备会根据不同的故障类型
智能开关的原理及应用
智能开关的原理及应用1. 引言智能开关是一种可以通过无线通信或网络连接控制的开关设备。
它利用现代通信技术和智能化控制算法，使得用户可以远程控制开关，并且可以根据设定的条件或时间进行自动控制。
本文将介绍智能开关的工作原理以及在实际应用中的一些常见用途。
2. 智能开关的工作原理智能开关的工作原理可以简单地概括为以下几个步骤：2.1 信号传输智能开关通常是通过无线通信或者网络连接与控制终端进行通信。
它可以使用无线电频段，如WiFi、蓝牙或者Zigbee等技术，也可以通过有线网络连接，如以太网或者家庭电力线通信等技术。
通过这些信号传输技术，智能开关可以与用户的控制设备相连接。
2.2 控制命令传达一旦智能开关与控制终端建立了通信连接，控制终端可以向智能开关发送控制命令。
控制命令可以是打开、关闭或调节等指令，也可以是设置定时、条件等控制参数的命令。
2.3 接收与执行控制命令智能开关收到控制终端发送的命令后，会对命令进行解析，并按照其中的指令进行相应的动作。
例如，如果收到的命令是打开，智能开关将关闭相关的电路，使之通电，以实现开关的打开状态；如果收到的命令是调节，智能开关将根据命令中给定的参数调整电路的状态。
2.4 反馈状态智能开关在执行完控制命令后，会向控制终端发送当前开关的状态信息。
这样，用户就可以实时地知道开关的状态，并进行相应的操作。
3. 智能开关的应用智能开关在实际应用中有着广泛的用途，以下是一些常见的应用场景：3.1 家庭自动化智能开关可以用于实现家庭自动化系统。
通过将智能开关与家庭中的灯光、电器设备等相连接，用户可以通过手机App或者智能音箱等控制终端远程控制家庭中的开关。
可以实现灯光的开关、电器设备的控制等操作。
3.2 能源管理智能开关可以用于能源管理系统。
通过智能开关与电表等设备相连接，可以实现对电器设备的用电量进行监测和控制。
用户可以根据需要对设备进行定时开关，以减少能源的浪费。
3.3 安防监控智能开关可以用于实现安防监控系统的控制。
控制与保护开关
控制与保护开关1. 概述控制与保护开关是一种常见的电气设备，主要用于控制电路的开关和保护电路的安全运行。
在电力系统、工业自动化系统和家庭电气系统中都广泛应用。
本文将介绍控制与保护开关的工作原理、分类、应用和未来发展趋势。
2. 工作原理控制与保护开关的工作原理基于电路的开关功能和电路的保护功能。
在控制方面，开关可以控制电源的连接与断开，从而实现电路的启动、停止和切换等功能。
在保护方面，开关可以监测电流、电压和温度等参数，当电路出现异常时，及时切断电源，以保护设备和电路的安全运行。
3. 分类控制与保护开关根据其工作原理和功能的不同，可分为多种类型，包括：- 刀闸开关：主要用于高压电力系统中，能够断开大电流负载和短路电流。
- 断路器：可快速切断故障电流，用于保护电路和设备。
- 开关：用于控制电源的连接与断开，包括手动开关、自动开关和远程开关等。
- 保护继电器：用于监测电路参数，当参数异常时触发断电操作。
- 接触器：用于控制电动机和其他大电流负载设备的启动和停止。
4. 应用控制与保护开关在各种电气系统中都有广泛的应用，包括：- 电力系统：用于变电站、配电室和发电厂等电力设备中的控制和保护。
- 工业自动化系统：用于控制和保护生产线、机器人和工业设备等。
- 家庭电气系统：用于控制照明、插座和家用电器等。
5. 未来发展趋势随着科技的不断进步，控制与保护开关也在不断发展和创新。
未来的发展趋势包括：- 智能化：开关将具备更强的智能化功能，可以通过物联网连接，远程监测和控制电路的状态。
- 可编程性：开关可以灵活编程，实现更精确的控制和保护功能。
- 安全性：开关将更注重安全性，采用更先进的断电和保护技术，确保电路和设备的安全运行。
- 节能环保：开关将更注重节能和环保，通过能源管理和智能控制，减少能源浪费和环境污染。
6. 结论控制与保护开关在电气系统中扮演着重要的角色，它们可以实现电路的控制和保护，确保设备和电路的安全运行。
电力监控系统解决方案
电力监控系统解决方案一、背景介绍电力监控系统是为了实时监测和管理电力设备运行状态而设计的一套解决方案。
随着电力行业的发展和电力设备的不断增加，传统的人工巡检和运维方式已经无法满足实时监测和迅速响应的需求。
因此，电力监控系统应运而生，通过自动化监测和数据分析，提高电力设备的可靠性和运行效率。
二、系统架构电力监控系统主要由以下几个模块组成：1. 数据采集模块：通过传感器、智能电表等设备，实时采集电力设备的各种参数数据，如电流、电压、功率等。
2. 数据传输模块：将采集到的数据通过有线或无线方式传输到数据中心，确保数据的实时性和可靠性。
3. 数据存储模块：将传输过来的数据存储到数据库中，以便后续的数据分析和查询。
4. 数据分析模块：对存储的数据进行分析和处理，提取有价值的信息，如设备运行状态、异常报警等。
5. 数据展示模块：将分析结果以可视化的方式展示给用户，如实时监控界面、报表、图表等。
6. 告警管理模块：根据设定的规则和阈值，对异常情况进行监测和告警，及时通知相关人员进行处理。
三、系统功能1. 实时监测：电力监控系统能够实时监测各种电力设备的运行状态，包括电流、电压、功率等参数的实时数据。
2. 远程控制：通过电力监控系统，用户可以远程控制电力设备的开关状态，实现远程运维操作。
3. 数据分析：系统能够对采集到的数据进行分析和处理，提取有价值的信息，如设备的运行趋势、异常情况等。
4. 告警管理：系统能够根据设定的规则和阈值，对异常情况进行监测和告警，及时通知相关人员进行处理。
5. 历史查询：用户可以通过系统查询历史数据，了解设备的运行情况和历史趋势。
四、系统优势1. 实时性：电力监控系统能够实时采集和传输数据，确保用户能够及时了解设备的运行状态。
2. 可靠性：系统采用高可靠性的数据存储和传输技术，确保数据的安全性和完整性。
3. 灵活性：系统支持多种数据采集方式和传输方式，适应不同场景的需求。
4. 可扩展性：系统采用模块化设计，可以根据用户需求进行灵活的功能扩展和升级。
高压电力开关工作原理揭秘
高压电力开关工作原理揭秘高压电力开关是电力系统中非常重要的设备，它能够实现对高压电路的控制和保护。
本文将揭秘高压电力开关的工作原理，以帮助读者更好地理解其功能和应用。
一、高压电力开关的定义和分类高压电力开关是指额定电压在1kV及以上的电路中，用于接通和切断电路的开关设备。
根据其结构和工作原理的不同，高压电力开关可以分为气体绝缘开关、真空断路器、油浸开关、SF6断路器等多种类型。
二、高压电力开关的构成和工作机制高压电力开关主要由断路器、操作机构、触头系统和辅助控制装置组成。
具体工作过程如下：1. 断路器：断路器是高压电力开关的核心部分，它能够接通和切断电路。
根据不同的工作介质，断路器可以分为气体绝缘断路器、真空断路器和油浸断路器等。
断路器内部通过开闭触点，实现电路的通断。
2. 操作机构：操作机构用于控制断路器的开合，通常采用电动机械传动装置或液压传动装置。
通过操作机构，人们可以对高压电力开关进行手动或自动的控制。
3. 触头系统：触头系统是断路器的关键组成部分，负责传递电流。
高压电力开关的触头系统采用优质导电材料，具有较好的导电性能和耐热性，能够承受高电压和大电流。
4. 辅助控制装置：辅助控制装置包括继电器、传感器、保护装置等，能够对高压电力开关进行监测和保护。
例如，过电流保护装置能够在电流超过额定值时自动切断电路，以保护系统的正常运行。
三、高压电力开关的工作过程高压电力开关的工作过程主要包括合闸和分闸两个环节。
具体过程如下：1. 合闸过程：当高压电力开关需要接通电路时，首先通过操作机构控制断路器的闭合触点，使电路形成闭合状态。
在这个过程中，断路器内部的电弧将被电磁力和触头系统的设计迅速熄灭，从而确保电路的稳定工作。
2. 分闸过程：当高压电力开关需要切断电路时，通过操作机构控制断路器的断开触点，使电路形成断开状态。
此时，断路器内部的电弧将通过特殊的方法熄灭，例如使用气体喷射、真空抽取等方式，以确保电路切断的安全可靠。
电力监控系统要求
电力监控系统要求1、系统目标1.1 系统功能概述- 实时监控电力设备运行状态- 支持远程控制电力设备操作- 电力设备运行报告和统计数据1.2 系统用户- 运维人员：负责监控电力设备和处理异常情况- 管理人员：负责查看报告和统计数据，并进行决策- 用户：可以通过应用程序远程控制电力设备2、功能需求2.1 实时监测与远程控制- 监测并显示电力设备的电压、电流、功率和能耗等数据- 支持远程控制电力设备开关和调节参数2.2 告警与异常处理- 监测设备状态，发现异常情况时及时发出告警通知- 提供异常处理流程，并记录处理过程和结果2.3 数据分析与报告- 收集电力设备运行数据，并自动报告和统计数据- 提供数据分析功能，支持用户定制报表和图表2.4 安全与权限管理- 保护系统数据和功能的安全性，限制非授权用户访问 - 提供用户身份验证和权限管理功能3、技术需求3.1 硬件要求- 支持与电力设备连接的传感器和控制器- 具备足够的计算和存储能力，以处理大量数据3.2 软件要求- 支持实时数据采集和处理- 具备良好的可视化界面，方便用户操作和查看数据 - 提供数据分析和报告功能3.3 网络要求- 支持与电力设备通信的网络设备和协议- 具备网络通信稳定和高速传输能力4、附件附件1：系统用户手册附件2：系统架构图附件3：系统数据流程图附件4：系统数据模型5、法律名词及注释- 《电力法》：指中华人民共和国电力领域的法律法规- 《电力设备安全监察管理条例》：指中华人民共和国关于电力设备安全监察管理的法规。
