汽车塑料检具设计
检具定位销概述
第 1 页 共 32 页
检具技术要求
第 2 页 共 32 页
目 录
1. 目的 .................................................................................................................................................................... 3
2. 适用范围 ............................................................................................................................................................ 3
3. 责任 .................................................................................................................................................................... 3
4. 规定 .................................................................................................................................................................... 3
4.1 检具（测量支架）的概述 .................................................................................................................... 3
汽车轮罩护板设计指导
轮罩护板设计指导
1简要说明1.1该部分综述轮罩护板指位于车轮上方，具有阻挡车轮运转时所产生的溅污及飞石等功能的零部件，它可以是独立部件，也可是车身一部分。1.2设计该产品的目的护轮板应该能够保护其他道路使用者尽可能地不受到汽车车轮甩出的石子,泥沙,冰雪及水等的袭击；并减少其他道路使用者由于接触运动的车轮而产生的危险。1.3适用范围塑料轮罩护板适用于乘用车等。1.4零件构成图
S18前轮罩护板S18后轮罩护板
1.5产品开发工艺介绍通常情况下本体成型方式有注塑、吸塑、模压等1.6产品开发流程介绍
产品开发有10个阶段，从P0到P9。
开发设计阶段的流程，在本设计指南中不过多介绍，主要说明一下开发阶
段从P3以后的主要流程。
1、试制阶段：试制的目的是对设计进行验证，并对设计进行确认；
2、模具、检具开发阶段：经过试制阶段，对设计进行验证，并对设计进行改
进后，可以对设计进行确认。此后，进行零件正式模具的开发；
3、正式模具件装车验证，进行产品改进，并相应调整、修改模具，使产品更
加完善，品质更好；
4、制定材料、总成试验大纲，进行零部件材料、性能试验；
5、对产品进行“工装样件认可”（OTS认可）。至此，完成产品的开发工作。
***注：需要特别强调的是，在开发阶段，无论是对试制零件，还是正式模具
件，都要对此进行必要的尺寸检查，确认符合图纸和数据后，才可进行装车
验证。否则，所有的验证工作，就没有正确的依据。***
2设计构想（思想、理念）2.1设计原则2．1.1相关法规GB7063-94汽车护轮板78.549.EEC机动车辆护轮板2．1.2阻挡车轮运转时所产生的溅污及飞石2．1.3符合成型要求，整体外观的流畅，协调性2．1.4低成本,自重轻,材料的可回收利用性2．1.5工艺可行性，拆装方便的原则
2.2轮罩护板的功能要求轮罩护板应该能够保护其他道路使用者尽可能地不受到汽车车轮甩出的石子,泥沙,冰雪及水等的袭击；并减少其他道路使用者由于接触运动的车轮而产生的危险。2.3拔模方向的确定
关于CUBING使用
标准车身CUBING使用过程中的误区 张庆庚 （沈阳华晨汽车工程研究院110044） 关键词： 标准车身 CUBING 匹配 摘要： 本文通过对CUBING的介绍与分析，阐明CUBING在整车开发、量产过程中的作用，并着重介绍CUBING在作为检验检具，在检验整车零部件过程中的一些错误方法，阐述了如何正确使用标准车身来进行零部件尺寸及公差判定。 什么是CUBING？ Cubing翻译成确切术语可以叫功能主模型（FUNTIONAL MASTER MODEL）叫做标准车身，又叫做车身组合检具，或内外饰主检具，是德国宝马专利技术。其本质是检具，可以理解为高级检具。一般在产品研发到整车数据冻结阶段后，根据车身的数模，按1∶1比例制作的一个标准化的车身模型，一般用航空用铸铝制作，这种标准化的车身模型就叫做Cubing。由于完全按照设计数据制造，并且采用精密的数控机床进行加工，整个Cubing的相对于设计数模可以说是零偏差。是三维数模的真实再现，主要用于外覆盖件和内外饰件的匹配和评价。 CUBING有哪些作用？ 具体而言，Cubing作用主要有以下几个方面： 1. 直观的对汽车内外饰的设计进行评审，评价整体尺寸及效果。零件在cubing 上的匹配结果，是校正原设计缺陷和不足进行设计数据模型更改、校正零部件制造偏差超差问题进行制造过程控制方法的重要依据。这是目前一种先进的设计和质量控制理念，仅在少数中高档车型开发过程中应用。使用它，可以大大缩短产品开发周期，保证产品质量，向零部件的零公差靠近。 2. 设计开发过程中及量产过程中，进行有效的车身与零部件问题校验。在试生产期间，以往的做法是白车身跟塑料件打架。双方都指责对方做错了，往往主机厂负责白车身，话语权大一点，明明是塑料件做对了，也要改，而这一改，涉及到相邻关系的零部件都要改。而零部件供应商也奇怪，明明是按数模做的，为什么还是错的？当然，还有相反的情况，明明是零部件厂商做错了，拿检具一检查，对的，好的！为什么？零部件检具都是按零部件做的，不对的情况只能说明生产一致性不好。第三种情况，大家做得都挺好，都是对的，都满足了要求，可是放到一起就是不行，不好，不协调，解决起来，还是牵一发动全身，本来大家做得都挺好的，改来改去，可能把大家都改坏了。 那么，如何在量产车型与三维数模之间期待很好的一致性关系，有了Cubing这个东西，真正将数字样车和量产车型以及各零件联系在了一起。使用Cubing就能把这些扯皮的事情全部消灭了。你不是说你做得好吗？好，我这有一个跟数模一模一样的东西，你放在上面试试，如果是好的，OK！如果不好，你去改。并且，大家放在一起还能看出来整体效果是什么样的，即使需要改进，改进的方向也比较直观。而相互之间有关联的供应商们，问题和矛盾也摆在了桌面上，把以往的政治性问题就这么技术性地解决了，岂不是好事一桩？ 3. CUBING好处还在于是一个高度模块化的检具，可以自由设计检查项，所有模块和零部件可以互换。比如说前端，保险杠、前大灯、格栅、翼子板和前发动机罩，在模块和实物零部件之间可以任意互换，这是任何一种检具都无法做到的。而单纯使用三坐标，根本也是难以完成的任务，特别是那种直观的效果。由自由设计检查项延伸开来，就是CUBING理论上可以任意切割，这就决定了它的成本可视预算而定。预算多的时候可以做个完整的，象真车一样，就象是一个全铝车身；预算少的时候，也可以只做前端和后端，内模型暂时不做，并且没有匹配关系的地方可以挖空，节省铝就是节省材料，同时也节省加工时间，从而节省成本。 在使用CUBING作零部件尺寸偏差分析时的误区？ Cubing在作为设计评审，车身及零部件尺寸校核过程中有巨大的作用，但很多设计工程师、工艺工程师、质量工程师在使用Cubing进行设计评审或尺寸校核过程中都没有正确的进行判断和分析，导致判断偏差，进而出现决策失误。在使用CUBING作分析时，主要存在的误区是：根据匹配的直观结果直接进行判定车身及零部件的合格性，这就出现了判断错误。那么这种错误是怎样发生的，我们现在就来谈一谈。 我们知道，任何零部件在制造过程中都有偏差，所以，任何的零部件都有公差要求，否则无法制造，特别是车身，同样会有偏差的波动。而两个零部件配合时，其公差应是两个零部件制造公差的叠加（线性叠加或均方根叠加），包括尺寸公差及位置公差的叠加。比如零件A（零部件）装在零件B（车身）上，如下图，装配后的H值应为50±2（线性叠加法）或50±1.44。而如果B是CUBING，则匹配后的公差值就发生变化了，由于CUBING采用精密的数控机床进行加工，制造偏差可以忽略不计，所以公差可以认定为零公差，整个匹配后的公差值为50±1，也就是说，零件A在CUBING上装配时，最后尺寸只能在50±1范围之内，偏差不能超过±1，而不能说零件A在CUBING上匹配时，最后的效果只要在50±2的范围内，零件A就是合格的。 现在我们在实际进行CUBING匹配的过程中，零部件与车身配合出现问题时，一般就将零部件拿到CUBING上进行匹配来进行判定。一般的判定情况有两种： 第一种：是将实体零部件在CUBING上的对应的间隙与面差与数模上零部件与车身之间的间隙或面差相比较，如果匹配后的间隙与面差与数模基本一致，则即认定零部件是合格的。 第二种：是将实体零部件在CUBING上对应的间隙与面差与质量特性中定义的间隙与面差进行比较，如果匹配后的整体偏差在质量特性要求的公差范围之内，就认定零部件是合格的。 以上两种情况都是不对的。第一种，掩盖了设计缺陷；第二种，放大了零部件的允差。 对于第一种情况，在进行CUBING匹配时，限制了车身的偏差和零部件的偏差，A B 30±1 20±1H 即不允许车身和零部件有偏差，而实际上车身和零部件不可能没有偏差，那么会出现即使在单件匹配的时候没有问题，等到批量的时候，车身及零部件的尺寸偏差的正常波动的影响的一定会突显出来，导致零部件与车身的配合超差。这一类问题的出现一般都是结构设计的问题，即结构设计没有考虑车身及零部件的公差。 对于第二种情况，实际上是在进行CUBING匹配时，不允许车身偏差，将两者的配合公差全部分配给零部件，将零部件的允许偏差扩大了，“吃”掉了车身的允许偏差。从而造成误判断，将本不合格的零部件判定为合格。 如何正确使用CUBING作零部件匹配分析？ 那么，如何利用CUBING对零部件进行正确判定？正确的方式应该是这样，即零部件与CUBING的实际匹配的允许偏差值，应是零部件与车身配合的公差减去车身的公差值。即要去将车身的相关公差去除，这样来评价零部件的合格性才是正确的。 拿上面的例子作分析，零件A在CUBING上作尺寸匹配分析时，其最后匹配尺寸在50±1时，零部件的相关尺寸才是合格的，而如果在50±2的范围内，则零部件就超差了。 举个一个实际的例子，大灯与翼子板的配合，设计的质量特性要求两者的缝隙为(3±2)mm，而翼子板在车身上的位置公差是±0.5mm，形面公差是±0.2mm，则如果拿大灯到CUBING上进行匹配，匹配后的缝隙值只有在(3±0.3)mm时（按线性累积计算），才表明大灯的相关位置偏差及相关形面偏差是合格的。 CUBING的使用过程中另一个要注意的地方是不应所有零部件都只和CUBING进行匹配来进行分析，也要合与实际车身匹配的结果进行分析。因为一方面车身制造必然有一定的偏差；另一方面整车的结构比较复杂，而CUBING是一个标准化的部件，不能完全模拟整个车身在实际生产中的状态，只用CUBING匹配进行分析，可能不能完全分析出车身偏差对零部件在车身上的状态的影响。所以零部件的匹配，在进行完CUBING的匹配后，一定要做实际车身的匹配，然后结合CUBING匹配及实际车身匹配的结果，综合进行分析。 作者简介 张庆庚 男 出生于1975年9月25日 1999年毕业于沈阳工业大学机制专业, 学士学位, 现在沈阳华晨汽车工程研究院综合工艺处处长, 主要研究汽车的整车装配工艺、工艺标准化、工艺仿真。 通讯地址: 中国沈阳经济技术开发区八号路12号, 邮编110141. 电子邮箱: qinggeng.zhang@.
检具定位销概述 2
1. 目的 .................................................................................................. 3
2. 适用范围 .............................................................................................. 3
3. 责任 .................................................................................................. 3
4. 规定 .................................................................................................. 3
4.1 检具（测量支架）的概述 .......................................................................... 3
4.2检具设计与制造的技术要求 ........................................................................ 4
4.3检具和测量支架的验收和交付 ..................................................................... 12
5. 存档 ................................................................................................. 13
6. 评审与更改 ........................................................................................... 14
检具和测量支架技术要求
中国3000万经理人首选培训网站
更多免费资料下载请进： 好好学习社区
检具和测量支架技术要求

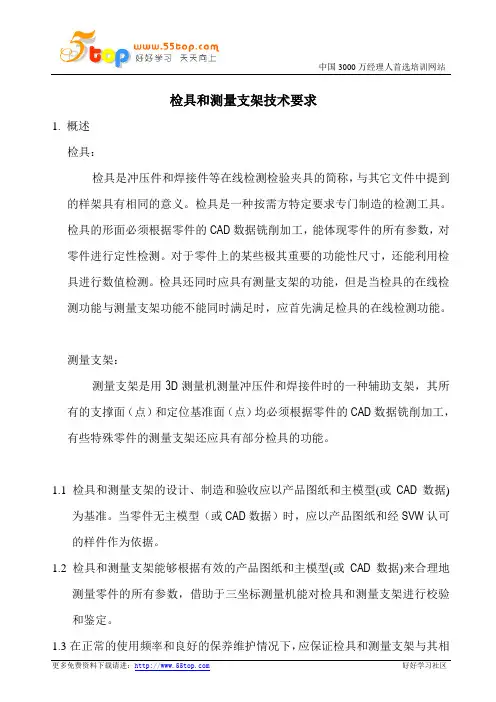

1. 概述
检具：
检具是冲压件和焊接件等在线检测检验夹具的简称，与其它文件中提到的样架具有相同的意义。检具是一种按需方特定要求专门制造的检测工具。检具的形面必须根据零件的CAD数据铣削加工，能体现零件的所有参数，对零件进行定性检测。对于零件上的某些极其重要的功能性尺寸，还能利用检具进行数值检测。检具还同时应具有测量支架的功能，但是当检具的在线检测功能与测量支架功能不能同时满足时，应首先满足检具的在线检测功能。
测量支架：
测量支架是用3D测量机测量冲压件和焊接件时的一种辅助支架，其所有的支撑面（点）和定位基准面（点）均必须根据零件的CAD数据铣削加工，有些特殊零件的测量支架还应具有部分检具的功能。
1.1 检具和测量支架的设计、制造和验收应以产品图纸和主模型(或CAD 数据)为基准。当零件无主模型（或CAD数据）时，应以产品图纸和经SVW认可的样件作为依据。
1.2 检具和测量支架能够根据有效的产品图纸和主模型(或CAD数据)来合理地测量零件的所有参数，借助于三坐标测量机能对检具和测量支架进行校验和鉴定。
1.3 在正常的使用频率和良好的保养维护情况下，应保证检具和测量支架与其 中国3000万经理人首选培训网站
更多免费资料下载请进： 好好学习社区 相对应的压延模具或焊接夹具有相同的使用寿命。
1.4 检具和测量支架的设计原则按VW 39D701，技术要求按VW 39D702。
2. 检具结构
2.1 检具方案：
检具设计之前，供货厂商应与SVW检具规划人员一同确定检具方案，并作为检具设计的依据。检具方案内容包括：
检具类型：检具是采用下述何种类型
全型面的样架结构
只有轮廓型面以及重要检测单元的简易样架
铝铸件测量支架
铝型材测量支架（如侧围零件）
带部分样架检测功能的测量支架（如侧围、翼子板零件）
CUBING知识
实用文档
文案大全 标准车身
CUBING
使用过程中的误区
张庆庚
（沈阳华晨汽车工程研究院
110044
）
关键词：
标准车身
CUBING
匹配
摘要：
本文通过对
CUBING
的介绍与分析，阐明
CUBING
在整车开发、量产过程中的作用，并着重介绍
CUBING
在作为检验检具，在检验整车零部件过程中的一些错误方法，阐述了如何正确使用标准车身来进
行零部件尺寸及公差判定。
什么是 实用文档
文案大全 CUBING
？
Cubing
翻译成确切术语可以叫功能主模型（
FUNTIONAL MASTER MODEL
）叫
做标准车身，又叫做车身组合检具，或内外饰主检具，是德国宝马专利技术。其本质
是检具，可以理解为高级检具。一般在产品研发到整车数据冻结阶段后，根据车身的
数模，按
1
∶
1
比例制作的一个标准化的车身模型，一般用航空用铸铝制作，这种标
准化的车身模型就叫做
Cubing
。由于完全按照设计数据制造，并且采用精密的数控
机床进行加工，整个
Cubing
的相对于设计数模可以说是零偏差。是三维数模的真实
再现，主要用于外覆盖件和内外饰件的匹配和评价。
实用文档
文案大全
CUBING
有哪些作用？
具体而言，
Cubing
作用主要有以下几个方面：
1.
直观的对汽车内外饰的设计进行评审，评价整体尺寸及效果。零件在
cubing
上的匹配结果，是校正原设计缺陷和不足进行设计数据模型更改、校正零部件制造偏
差超差问题进行制造过程控制方法的重要依据。
这是目前一种先进的设计和质量控制
理念，仅在少数中高档车型开发过程中应用。使用它，可以大大缩短产品开发周期，
保证产品质量，向零部件的零公差靠近。
2.
设计开发过程中及量产过程中，进行有效的车身与零部件问题校验。在试生
产期间，以往的做法是白车身跟塑料件打架。双方都指责对方做错了，往往主机厂负
责白车身，话语权大一点，明明是塑料件做对了，也要改，而这一改，涉实用文档
JLYY-JT 191-06汽车内外饰塑料件通用技术条件
JLYY-JT191-06
汽车内外饰塑料件通用技术条件
编制:
校对:
审核:
标准:
批准:
浙江吉利汽车研究院
二00六年三月 GEELY 汽车内外饰塑料件通用技术条件 JLYY-JT191-06
前 言
本标准对于吉利汽车塑料件的技术要求、试验方法做出具体规定。本标准结合本企业的
具体情况编制。
本标准由浙江吉利汽车研究院有限公司提出。
本标准由浙江吉利汽车研究院有限公司车身设计部负责起草。
标准主要起草人：王琪
本标准首次发布日期：2006年4月1日；实施日期：2006年5月1日。
1 GEELY 汽车内外饰塑料件通用技术条件 JLYY-JT191-06
1 范围
本标准规定了塑料件（不包括涂层、电镀、发泡件）的要求、试验设备、仪器及环境、试验方法、检验规则、标记、运输及贮存。
本标准适用于乘用车产品的内外饰塑料件（以下简称产品）。
2 规范性引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 250-1995 评定变色用灰色样卡
GB/T 3077-1999 合金结构钢
GB 8410-1994 汽车内饰材料燃烧特性
GB/T 16422.2-1999 塑料实验室光源暴露试验 第2部分:氙弧灯
JLYY-JT139-04 汽车塑料件及合成橡胶制品标记的规定
JTYY-JT146-04 汽车内饰材料气味性试验方法
3 要求
3.1 一般要求
3.1.1 在自然光线的阳光下产品的光泽应在样品的光泽等级范围之内。
3.1.2 零件的表面应没有污迹、划伤、裂纹、扭曲变形及表面皮纹磨损，也不应有任何影
汽车内外饰件二维图的作用及检测
起因：前段时间公司讨论了关于二维图的一些作用，全尺寸的定义，出图标准。起因是制造部门在全尺寸及检测方面遇到问题 *u:;:W&5y
=F",D=
问题1： &hS nB~hi
2维图的作用：就我个人来讲，我是想不清楚除了便于阅读以外，2D图还有什么优势。GDT可以在三维中标注，3D图包含的信息绝对比2D图多，需要的尺寸可以直接量，工艺说明也可以直接以文字或别的形式说明。最终讨论结果： GFAS
F,+
!q7;{/QM6
2D图在检测，工艺等方面仍需用到，工人师傅也需要用到。2D图被定义为检测及工艺用。我个人不是很同意这个观点，如果不考虑成本，都有便携试备供师傅用，我想不出有什么地方3D取代不了2D图了。希望大家多说一下2D图的作用哪些3D取代不了。 ^r
xfNcU7
?34EJ !
*<|~=*Ddf
问题2：全尺寸定义：是否所有标注尺寸都需要在全尺寸检测报告中出具，全尺寸定义是什么？对于设计人员（或者说产品）来讲，零件所有尺寸应该才叫全尺寸，但对于产品制造来说，并非所有尺寸都要需要检测。问题来了：出具全尺寸检测报告时一般怎么定义？ 我们的解决方法：把尺寸分类，定义关键尺寸，全尺寸报告中只需要出具关键尺寸检测。（形面不做检测或检具检测） Y1yv-I
G>_42Rp
FJn~ =hA
问题3：塑料件的2D图纸的标注及检测：由于塑件基本是CNC出来的模具为模子制造出来的产品，基本上尺寸问题主要是变形跟缩水，模具误差很小。现在我这边主要是以试装结果为依据，辅以检具检测。在这里想问一下各位达人，别的大公司怎么验收控制塑料件尺寸？（我大概知道一些公司是对检具制作有非常详细的要求，验收检具，只要检具过了就OK，个人不是很同意这种作法，而且检具上检测点太多有点浪费了）。 u$Pf.#
8IT_mjj
另一个问题就是2D图纸标注：我们知道塑料件的形状是相当复杂的异形曲面，没有太多的基准，而图纸是验收或做检具的一个标准，选侧什么为基准，怎么标注这些尺寸使便于检测？ Chb
检具(测量支架)技术要求
第 1 页 共 36 页
检具技术要求
第 2 页 共 36 页
目 录
1. 目的 .................................................................................................................................................................... 3
2. 适用范围 ............................................................................................................................................................ 3
3. 责任 .................................................................................................................................................................... 3
4. 规定 .................................................................................................................................................................... 3
4.1 检具（测量支架）的概述 .................................................................................................................... 3
检具设计规范(雄祺检具设计工作室)
1程
2检具项目简介检具是冲压件和焊接件等在线检测检验夹具的简称，与其它文件中提到的样架具有相同意义。检具是一种按需方特定要求专门制造的检测工具。检具的形面必须根据零件的CAD数据加工，能体现零件的所有参数，对零件进行定性检测。对于零件上的某些极重要的功能性尺寸，还能利用检具进行数值检测。检具还应具有测量支架的功能，但是当检具在线检测功能与测量支架功能不能同时满足时，应首先满足检具的在线检测功能，检具的设计、制造和验收应以产品图纸和主模型（或CAD数据）为基准。当零件无主模型（或CAD数据）时。应以产品图纸和经需方认可的样件作为依据。在正常使用频率和良好的保养维护情况下，应保证检具与其对应的模具和夹具有相同的使用寿命。检具主要是配合汽车塑料件、摩托车覆盖件。检具上标明、检测线、百格线活块、插销、量规块。主要服务各汽车、摩托车配件厂供货同时能随时抽检。使合格的产品能全面配合生产线。汽车是现代生活中不可或缺的代步工具,与其他工业产品相比较,除了功能要求外,还兼具时尚,身分及地位的象征。故对其外观,装配等配合性有较高的要求,相对汽车零部件复杂的外型和不同的固定检测要求，传统的检验工具如钢尺,游标卡尺,块规….等已无法满足汽车厂检验工具的需求,而必须由“汽车专属量测治具”(以下简称“检具”)来完成。检具简单来说就是形状复杂的专用检测“尺子”。只需把要检测的零部件放在相应的检具上，比较零部件要检测部分与检具上事先标定的标准线之间的差
