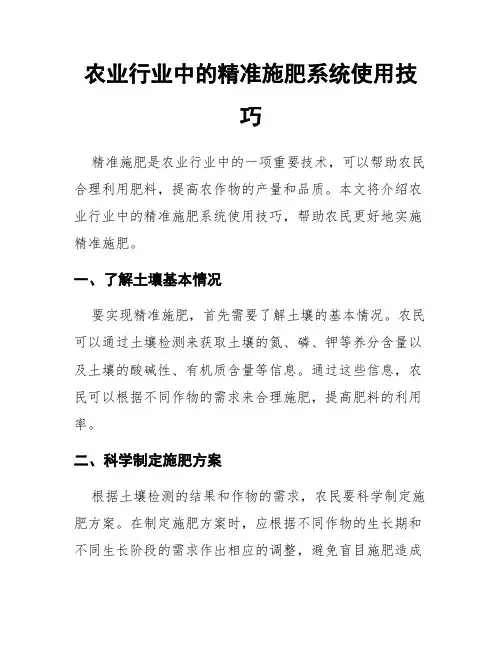

农业行业中的精准施肥系统使用技巧
农业行业中的精准施肥系统使用技巧精准施肥是农业行业中的一项重要技术，可以帮助农民合理利用肥料，提高农作物的产量和品质。
本文将介绍农业行业中的精准施肥系统使用技巧，帮助农民更好地实施精准施肥。
一、了解土壤基本情况要实现精准施肥，首先需要了解土壤的基本情况。
农民可以通过土壤检测来获取土壤的氮、磷、钾等养分含量以及土壤的酸碱性、有机质含量等信息。
通过这些信息，农民可以根据不同作物的需求来合理施肥，提高肥料的利用率。
二、科学制定施肥方案根据土壤检测的结果和作物的需求，农民要科学制定施肥方案。
在制定施肥方案时，应根据不同作物的生长期和不同生长阶段的需求作出相应的调整，避免盲目施肥造成浪费或肥料过量的问题。
同时，还要考虑不同肥料的配比和施肥量，确保养分的均衡供应。
三、选择合适的施肥方法精准施肥的关键之一是选择合适的施肥方法。
常见的施肥方法包括基肥、追肥和叶面喷施等。
基肥是指在作物生长前期施加的肥料，可以为作物提供养分的初次供应；追肥是在作物的生长期适时补充肥料，以满足作物的需求；叶面喷施是将肥料溶液喷洒在作物的叶子上，通过叶片吸收提供养分。
四、合理选择肥料种类不同作物对养分的需求有所差异，所以在施肥时要选择适合作物需求的肥料种类。
一般来说，氮肥适合在作物的生长期施用，可以促进植株生长和提高产量；磷肥适用于作物的生长和繁殖阶段，有助于提高作物的质量和抗病能力；钾肥适合在作物的后期施用，可以促进果实的生长和发育。
五、注意施肥时机精准施肥还需要关注施肥的时机。
不同作物在不同的生长阶段对养分的需求是不同的。
所以，农民应该根据作物的生长特点，选择合适的施肥时机。
例如，对于小麦来说，拔节期是氮肥的关键施肥时机；对于水稻来说，分蘖期是施肥的关键时机。
六、注意施肥技巧在施肥过程中，农民还应该注意一些施肥技巧。
首先，要掌握适量施肥的原则，避免过量施肥造成养分的浪费和土壤污染。
其次，要注意施肥的均匀性，避免形成局部肥力过剩或不足的情况。
测土配方施肥仪使用原理及操作步骤
测土配方施肥仪使用原理及操作步骤测土配方施肥仪亦称土肥仪、土壤养分测试仪，是快速测试、测定土壤养分的专用测土仪器。
土壤养分是指土壤提供给作物生长的必须营养元素，包括氮(N)，磷(P)，钾(K)等13种元素。
土壤养分含量的多少，可通过土壤测试仪，土壤养分测试仪等测土仪器来测量。
然后对照土壤养分丰缺指标，就可判断这块土地的养分含量多寡，从而更好地利用土壤自身含有的养分，及时补充含量不足的元素。
土壤测试仪，托普云农测土配方施肥仪可在短时间内测定土壤养分，是理想的测土仪器。
测土配方施肥仪功能：1．可测量土壤中全量、速效及肥料中的氮、磷、钾；测试土壤中的有机质；2．可测量植株中的氮、磷、钾；3．土壤的pH值和含盐量；二．测土配方施肥仪性能指标：(1)稳定性：A值（吸光度）三分钟内飘移小于0.003(2)重复性：A值（吸光度）小于0.005(3)线性误差：小于3.0%(4)灵敏度：红光≥4.5×10-5；蓝光≥3.17×10-3(5)波长范围：红光620±4nm；蓝光440±4nm；(6)抗震性：合格 (注:上述技术参数均高于国家标准)本仪器所用电源：(1)交流市电：220V～240V、50Hz测土配方施肥仪土样的采集：土样的采集是决定分析结果是否正确反映土壤特性的重要环节，因此必须选择有代表性的地段采集样品。
这里介绍两种采集方法，供测土配方施肥应用。
1. 取样深度：大田及经济作物，一般采样深度为0-20厘米；果树为0—30厘米。
2. 取样数量：同一茬口的地块应采多少点作为混合土样才有代表性,要做到三看：一看田块面积大小；二看地势是否平坦；三看去年庄稼长势是否齐整。
面积较小如（1-5亩）、平坦、长势齐整，可采5个点；面积较大的地块（如10亩以上）可采10-20个点；采样点的分布应按地块形状作不同排列形式：如地块呈正方形，按对角线布点（1）；呈长方形或果树，则按蛇形布点（2）。
全自动施肥机实施方案
全自动施肥机实施方案一、前言。
随着农业技术的不断发展，农业生产方式也在不断升级。
全自动施肥机作为一种现代化的农业生产装备，其应用已经成为提高农业生产效率、保障粮食安全的重要手段。
本文将就全自动施肥机的实施方案进行详细介绍，以期为农业生产提供更多的技术支持。
二、施肥机的选择。
在实施全自动施肥机方案之前，首先需要根据农作物的种类、生长周期、土壤肥力等情况，选择合适的施肥机型。
一般来说，全自动施肥机分为喷洒式和滴灌式两种，用户可以根据实际情况选择适合自己的类型。
三、施肥机的安装。
在选择好施肥机型后，接下来就是施肥机的安装工作。
首先需要根据施肥机的使用说明书，按照要求进行安装。
安装过程中需要注意施肥机与水源、电源的连接，确保施肥机能够正常运转。
四、施肥机的调试。
安装完成后，需要对施肥机进行调试，确保其能够正常工作。
在调试过程中，需要检查施肥机的喷洒或滴灌系统是否畅通，肥料输送系统是否正常，以及控制系统是否准确可靠。
五、施肥机的使用。
施肥机调试完成后，就可以进行正式使用了。
在使用过程中，需要根据农作物的生长需要和土壤肥力情况，合理设置施肥机的施肥参数，确保施肥效果最大化。
六、施肥机的维护。
为了保证施肥机的长期稳定运行，需要定期对施肥机进行维护保养。
包括清洗喷头、更换滤网、检查管路连接等工作，确保施肥机各部件的正常运转。
七、总结。
全自动施肥机的实施方案涉及到选择、安装、调试、使用和维护等多个环节。
只有在每个环节都能够做到严谨细致，才能够保证施肥机的正常运行和施肥效果的最大化。
希望本文所述内容能够为广大农业生产者提供一些参考，为农业生产的现代化提供更多的支持和帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SF-16G
智能水肥一体化施肥机
使用说明书
河北农哈哈机械集团有限公司
- 1 -
尊敬的用户：
欢迎您选购我公司研制生产的智能水肥一体化施肥机。为了您能
安全操作，更好的发挥施肥机效能，合理施肥、高效施肥，延长使用
寿命，使用前请详细阅读产品《使用说明书》，并按照《使用说明书》
操作使用。
本产品为河北省科技厅“现代农业科技攻关项目”专项资金支持
项目。
产品专利号
。
在使用过程中发现问题或疑问请及时联系我公司售后服务，我公
司将竭诚为您服务，联系电话03、。
- 2 -
一、产品结构和性能特点
1、产品设计原理：
采用变频螺旋定量计量装置，利用水动能和水力切割原理将所施肥料瞬间溶
解，同时利用加压泵的自吸功能通过调节液态肥进口阀门将固态肥、液态肥、可
施农药精准定量加注到管道中去，实现水肥、药一体化功能。
2、设备的主要特点：
（1）采用一体化结构设计，体积小、结构紧凑，可移动，便于多井使用。
（2）功能强大，即可用于固态肥也可用于液态肥，而且还可根据情况进行施
药。
（3）矮化设计，方便肥料装入；
（4）半倾斜大料斗设计，漏料完全、可一次装入200kg化肥；
（5）快接头管路连接，安装快速简便；
（6）智能化电脑控制，可根据作物不同生长期自动设定灌溉水量、灌溉方式
等，保证肥料主要留存于作物主要根层，避免因施肥时间过早或过晚而造成肥料
浪费。
（7）通过智能化电脑控制，施肥精度精准定量，误差±%。
（8）主要部件采用不锈钢材料，防腐耐用，使用寿命10年以上。
（9）使用范围广，可广泛应用于管灌、喷灌、滴灌等不同灌溉型式。
3、主要性能指标：
项目 单位 指标
外形尺寸（长×宽×高） 厘米 1200×70×1000
电源（交流） V ～380
料斗一次最大盛料（尿素） Kg 200
施肥量控制（尿素） Kg/H 5～150
施肥精度控制（尿素） Kg/100Kg ≤
注肥压力 MPa ≥≤
- 3 -
注肥/进水管道接口 mm DN25
注肥/进水管道接口形式 快速插接连接
液态肥/施药接口 Mm DN15
液态肥/施药接口连接方式 快速插接连接
额定功率 kw ≤
重量 Kg 150
4、产品结构图：
二、现场安装示意图
施肥机应安装在机井首部，过滤器后面，进水管在上游，注肥管在下游，液
肥罐和施肥机尽量靠近首部，以免阻力增大，造成施肥效率下降等故障发生。
- 4 -
三、设备使用前的安装
1、施肥机安放
利用人力或动力将施肥机运抵田间机井旁，距离灌溉系统机井首部较近、且
比较平坦的地方，稳定放置。
2、安装进水连接管
- 5 -
将快接头的一端与主管路的进水阀门段连接，另一端与施肥机的进水口连接，
并将快接头的拉环向管路中心线方向拉紧，如图。
3、安装注肥管
将注肥管一端与主管路三通阀连接，另一端与施肥机的出肥口连接，并将快
接头的拉环向管路中心线方向拉紧，如图。
4、液态肥、加药管连接
将加药管、液态肥快速接头与施肥机的加液口连接，并将快接头的拉环向管
路中心线方向拉紧，另一端插入液态肥储罐或农药桶内，如图
- 6 -
5、电源及接地线安装
将电源插头插入施肥机电源接口，另一端与380V电源开关接通，在施肥机标
有接地标志的地方，将接地棒与施肥机机体、接地扁线连接牢固，同时将接地棒
插入地下，灌注盐水保证接地良好。
如下图：
6、施肥机管路安装完整图
- 7 -
四、设备试运行与参数设置
在施肥管路、施肥机供电电源、设备接地线安装完毕后进行运行参数设置
1、检查开关状态，通电进入开机换面
旋转施肥机面板上的红色急停旋钮，使旋钮处于接通状态，打开电源开关，
设备处于通电状态，显示开机画面。
- 8 -
2、参数设置
在触摸屏上切换画面到参数设置状态，依据实际的灌溉亩数、浇灌时间和本
次预计施肥量对施肥前灌溉清水、施肥时间、施肥量、后清水时间进行设置，每
项参数设置好后，点击“确认”键完成设置。
3、施肥方式选择
点击肥料类型图框的指向箭头，在下拉菜单中选择肥料类别，完成所有设置
后，点击“运行数据”框返回运行数据画面。
- 9 -
装入肥料，点击“启动”按钮，进入运行状态，设备在施肥“前清水”时间
结束后进入施肥状态。
4、施肥信息锁定
“系统信息”必须在工程师指导下进行调整，无管理员允许，操作人员无法
进入。
- 10 -
5、液态肥或农药施用
施用液态肥或农药，药调整“固液调节阀”和“流量调节阀”使液肥、农药
流量达到实施要求。
6、初次施肥操作
初次施肥应旋转主管道加肥口处的三通阀，将加肥泵内的气体全部排出后，
方可切换到主管道上。
五、常见故障及处理方式
1、溶料桶溢水肥料施不进去
（1）检查旋转主管路上的注肥三通阀，看施肥泵出水情况，排出泵及管路中
的气体，然后迅速转换阀位到注肥状态。
（2）检查肥料下料量设置是否合理、溶料桶是否有脏物堵塞，液位计显示是
否正确。
（3）通过过滤器视窗查看过滤器的堵塞情况，及时清理过滤器。
2、液态肥吸入不进去
（1）检查调节液态肥调节阀门，同时调节液态肥流量调节阀和液肥进口连接
管是否连接牢靠，是否有漏气的地方。
（2）调整液肥储罐的位置，尽量将液肥储罐靠近施肥机，看液肥管路是否有
堵塞情况。
（3）调节主管道上进肥三通阀，排出注肥管道内的气体，然后转换三通阀位
- 11 -
置到注肥状态。
3、肥料不下料或下料电机故障
按下反转按钮，检查下料电机的正反转是否合适。肥料是否有大的结块。
4、液位显示故障
卸下液位计、检查液位计浮球安装是否有问题。
六、随机配件及文件
1、带快接头注肥管两条（标准配置3m），液肥、加药快接头一个。
2、电源线（附带电缆5m）。
3、智能精准施肥机使用说明书一份。
4、产品合格证一份。
